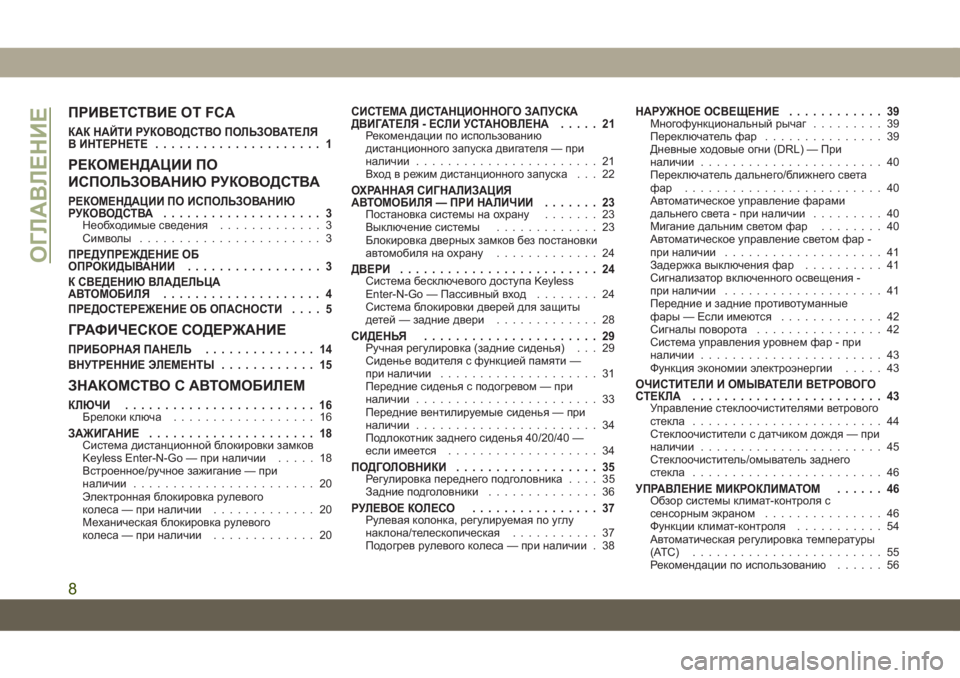

рулевое JEEP COMPASS 2019 Руководство по эксплуатации и техобслуживанию (in Russian)

ПРИВЕТСТВИЕ ОТ FCA
КАК НАЙТИ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
В ИНТЕРНЕТЕ..................... 1
РЕКОМЕНДАЦИИ ПО
ИСПОЛЬЗОВАНИЮ РУКОВОДСТВА
РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ
РУКОВОДСТВА.................... 3
Необходимые сведения............. 3
Символы....................... 3
ПРЕДУПРЕЖДЕНИЕ ОБ
ОПРОКИДЫВАНИИ................. 3
К СВЕДЕНИЮ ВЛАДЕЛЬЦА
АВТОМОБИЛЯ.................... 4
ПРЕДОСТЕРЕЖЕНИЕ ОБ ОПАСНОСТИ.... 5
ГРАФИЧЕСКОЕ СОДЕРЖАНИЕ
ПРИБОРНАЯ ПАНЕЛЬ.............. 14
ВНУТРЕННИЕ ЭЛЕМЕНТЫ............ 15
ЗНАКОМСТВО С АВТОМОБИЛЕМ
КЛЮЧИ ........................ 16Брелокиключа .................. 16
ЗАЖИГАНИЕ..................... 18Система дистанционной блокировки замков
Keyless Enter-N-Go — при наличии..... 18
Встроенное/ручное зажигание — при
наличии....................... 20
Электронная блокировка рулевого
колеса — при наличии............. 20
Механическая блокировка рулевого
колеса — при наличии............. 20
СИСТЕМА ДИСТАНЦИОННОГО ЗАПУСКА
ДВИГАТЕЛЯ - ЕСЛИ УСТАНОВЛЕНА..... 21
Рекомендации по использованию
дистанционного запуска двигателя — при
наличии....................... 21
Вход в режим дистанционного запуска . . . 22
ОХРАННАЯ СИГНАЛИЗАЦИЯ
АВТОМОБИЛЯ — ПРИ НАЛИЧИИ....... 23
Постановка системы на охрану....... 23
Выключение системы............. 23
Блокировка дверных замков без постановки
автомобиля на охрану............. 24
ДВЕРИ......................... 24Система бесключевого доступа Keyless
Enter-N-Go — Пассивный вход........ 24
Система блокировки дверей для защиты
детей — задние двери............. 28
СИДЕНЬЯ...................... 29Ручная регулировка (задние сиденья) . . . 29
Сиденье водителя с функцией памяти —
при наличии.................... 31
Передние сиденья с подогревом — при
наличии....................... 33
Передние вентилируемые сиденья — при
наличии....................... 34
Подлокотник заднего сиденья 40/20/40 —
если имеется................... 34
ПОДГОЛОВНИКИ.................. 35Регулировка переднего подголовника.... 35
Задние подголовники.............. 36
РУЛЕВОЕКОЛЕСО ................ 37Рулевая колонка, регулируемая по углу
наклона/телескопическая........... 37
Подогрев рулевого колеса — при наличии . 38
НАРУЖНОЕ ОСВЕЩЕНИЕ............ 39Многофункциональный рычаг......... 39
Переключатель фар............... 39
Дневные ходовые огни (DRL) — При
наличии....................... 40
Переключатель дальнего/ближнего света
фар ......................... 40
Автоматическое управление фарами
дальнего света - при наличии......... 40
Мигание дальним светом фар........ 40
Автоматическое управление светом фар -
при наличии.................... 41
Задержка выключения фар.......... 41
Сигнализатор включенного освещения -
при наличии.................... 41
Передние и задние противотуманные
фары — Если имеются............. 42
Сигналы поворота................ 42
Система управления уровнем фар - при
наличии....................... 43
Функция экономии электроэнергии..... 43
ОЧИСТИТЕЛИ И ОМЫВАТЕЛИ ВЕТРОВОГО
СТЕКЛА........................ 43
Управление стеклоочистителями ветрового
стекла ........................ 44
Стеклоочистители с датчиком дождя — при
наличии....................... 45
Стеклоочиститель/омыватель заднего
стекла ........................ 46
УПРАВЛЕНИЕ МИКРОКЛИМАТОМ...... 46Обзор системы климат-контроля с
сенсорным экраном............... 46
Функции климат-контроля........... 54
Автоматическая регулировка температуры
(ATC) ........................ 55
Рекомендации по использованию...... 56
ОГЛАВЛЕНИЕ
8

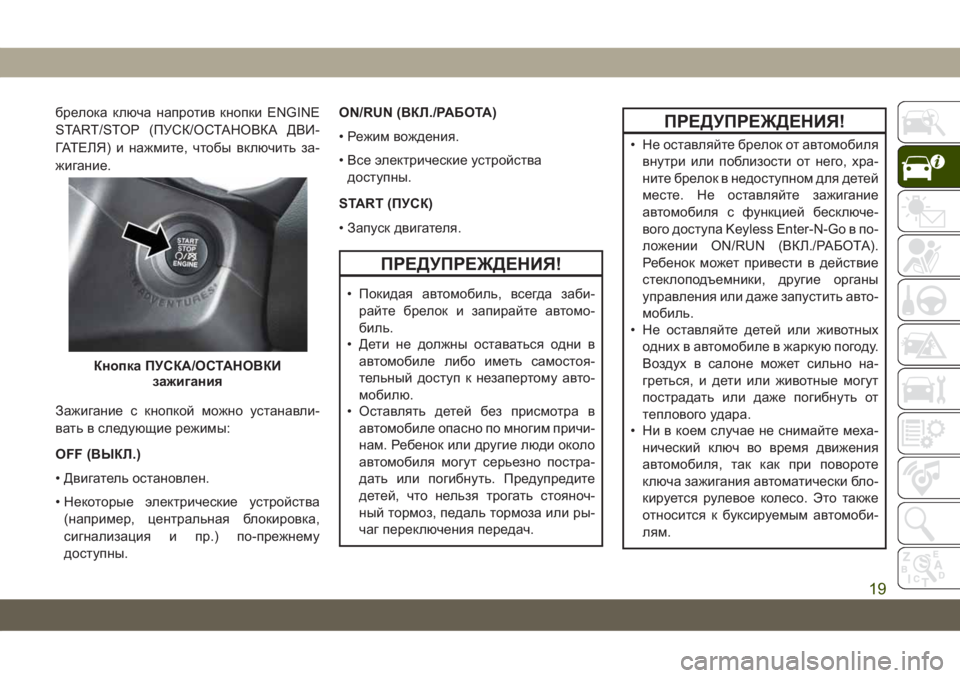

брелока ключа напротив кнопки ENGINE
START/STOP (ПУСК/ОСТАНОВКА ДВИ-
ГАТЕЛЯ) и нажмите, чтобы включить за-
жигание.
Зажигание с кнопкой можно устанавли-
вать в следующие режимы:
OFF (ВЫКЛ.)
• Двигатель остановлен.
• Некоторые электрические устройства
(например, центральная блокировка,
сигнализация и пр.) по-прежнему
доступны.ON/RUN (ВКЛ./РАБОТА)
• Режим вождения.
• Все электрические устройства
доступны.
START (ПУСК)
• Запуск двигателя.
ПРЕДУПРЕЖДЕНИЯ!
• Покидая автомобиль, всегда заби-
райте брелок и запирайте автомо-
биль.
• Дети не должны оставаться одни в
автомобиле либо иметь самостоя-
тельный доступ к незапертому авто-
мобилю.
• Оставлять детей без присмотра в
автомобиле опасно по многим причи-
нам. Ребенок или другие люди около
автомобиля могут серьезно постра-
дать или погибнуть. Предупредите
детей, что нельзя трогать стояноч-
ный тормоз, педаль тормоза или ры-
чаг переключения передач.
ПРЕДУПРЕЖДЕНИЯ!
• Не оставляйте брелок от автомобиля
внутри или поблизости от него, хра-
ните брелок в недоступном для детей
месте. Не оставляйте зажигание
автомобиля с функцией бесключе-
вого доступа Keyless Enter-N-Go в по-
ложении ON/RUN (ВКЛ./РАБОТА).
Ребенок может привести в действие
стеклоподъемники, другие органы
управления или даже запустить авто-
мобиль.
• Не оставляйте детей или животных
одних в автомобиле в жаркую погоду.
Воздух в салоне может сильно на-
греться, и дети или животные могут
пострадать или даже погибнуть от
теплового удара.
• Ни в коем случае не снимайте меха-
нический ключ во время движения
автомобиля, так как при повороте
ключа зажигания автоматически бло-
кируется рулевое колесо. Это также
относится к буксируемым автомоби-
лям.
Кнопка ПУСКА/ОСТАНОВКИ
зажигания
19

ПРЕДОСТЕРЕЖЕНИЯ!
Незапертый автомобиль провоцирует
кражу. Оставляя автомобиль без при-
смотра, всегда извлекайте брелок
ключа из автомобиля и запирайте все
двери.
ПРИМЕЧАНИЕ:
Для получения дополнительной информа-
ции см. раздел «Запуск двигателя» в главе
«Запуск двигателя и вождение автомо-
биля» руководства по эксплуатации.

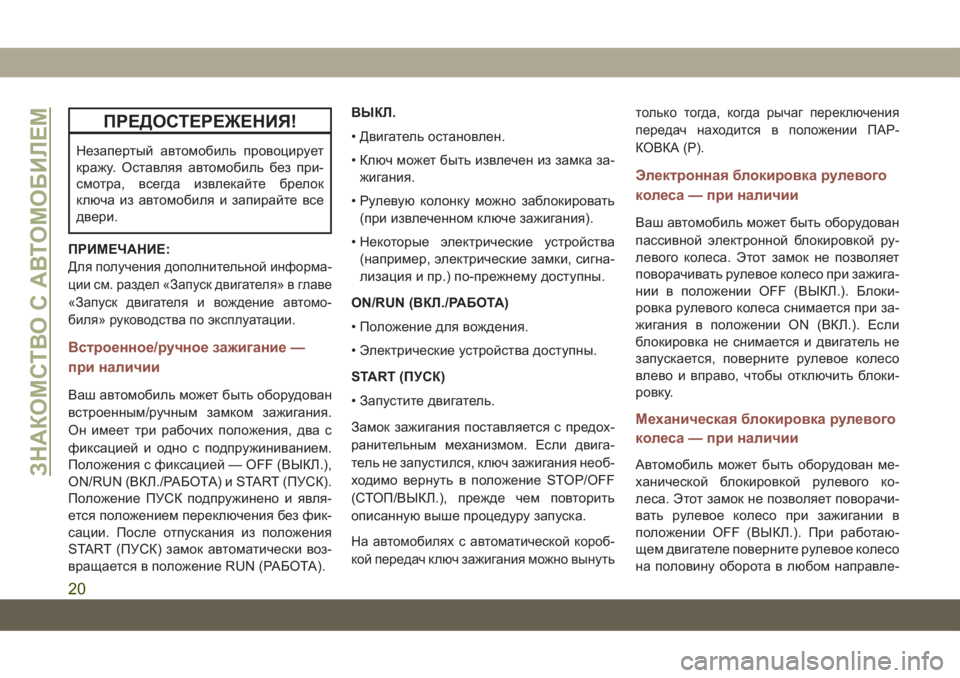

Встроенное/ручное зажигание —
при наличии
Ваш автомобиль может быть оборудован
встроенным/ручным замком зажигания.
Он имеет три рабочих положения, два с
фиксацией и одно с подпружиниванием.
Положения с фиксацией — OFF (ВЫКЛ.),
ON/RUN (ВКЛ./РАБОТА) и START (ПУСК).
Положение ПУСК подпружинено и явля-
ется положением переключения без фик-
сации. После отпускания из положения
START (ПУСК) замок автоматически воз-
вращается в положение RUN (РАБОТА).ВЫКЛ.
• Двигатель остановлен.
• Ключ может быть извлечен из замка за-
жигания.
• Рулевую колонку можно заблокировать
(при извлеченном ключе зажигания).
• Некоторые электрические устройства
(например, электрические замки, сигна-
лизация и пр.) по-прежнему доступны.
ON/RUN (ВКЛ./РАБОТА)
• Положение для вождения.
• Электрические устройства доступны.
START (ПУСК)
• Запустите двигатель.
Замок зажигания поставляется с предох-
ранительным механизмом. Если двига-
тель не запустился, ключ зажигания необ-
ходимо вернуть в положение STOP/OFF
(СТОП/ВЫКЛ.), прежде чем повторить
описанную выше процедуру запуска.
На автомобилях с автоматической короб-
кой передач ключ зажигания можно вынутьтолько тогда, когда рычаг переключения
передач находится в положении ПАР-
КОВКА(P).
Электронная блокировкарулевого
колеса — при наличии
Ваш автомобиль может быть оборудован
пассивной электронной блокировкой ру-
левого колеса. Этот замок не позволяет
поворачивать рулевое колесо при зажига-
нии в положении OFF (ВЫКЛ.). Блоки-
ровка рулевого колеса снимается при за-
жигания в положении ON (ВКЛ.). Если
блокировка не снимается и двигатель не
запускается, поверните рулевое колесо
влево и вправо, чтобы отключить блоки-
ровку.
Механическая блокировкарулевого
колеса — при наличии
Автомобиль может быть оборудован ме-
ханической блокировкой рулевого ко-
леса. Этот замок не позволяет поворачи-
вать рулевое колесо при зажигании в
положении OFF (ВЫКЛ.). При работаю-
щем двигателе поверните рулевое колесо
на половину оборота в любом направле-ЗНАКОМСТВО С АВТОМОБИЛЕМ
20

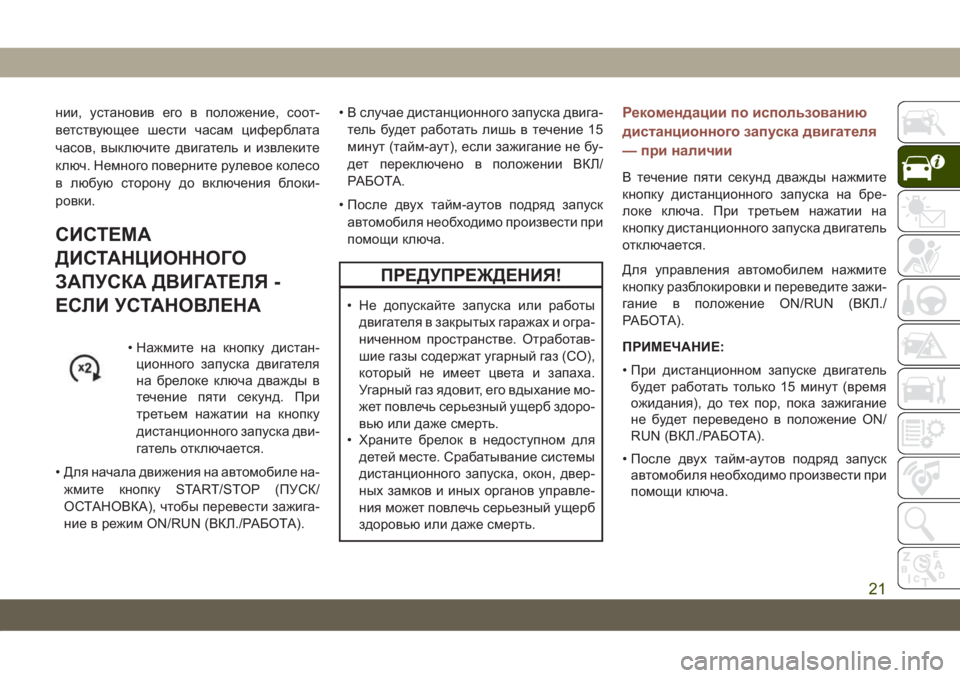

нии, установив его в положение, соот-
ветствующее шести часам циферблата
часов, выключите двигатель и извлеките
ключ. Немного поверните рулевое колесо
в любую сторону до включения блоки-
ровки.
СИСТЕМА
ДИСТАНЦИОННОГО
ЗАПУСКА ДВИГАТЕЛЯ -
ЕСЛИ УСТАНОВЛЕНА
• Нажмите на кнопку дистан-
ционного запуска двигателя
на брелоке ключа дважды в
течение пяти секунд. При
третьем нажатии на кнопку
дистанционного запуска дви-
гатель отключается.
• Для начала движения на автомобиле на-
жмите кнопку START/STOP (ПУСК/
ОСТАНОВКА), чтобы перевести зажига-
ние в режим ON/RUN (ВКЛ./РАБОТА).• В случае дистанционного запуска двига-
тель будет работать лишь в течение 15
минут (тайм-аут), если зажигание не бу-
дет переключено в положении ВКЛ/
РАБ О ТА.
• После двух тайм-аутов подряд запуск
автомобиля необходимо произвести при
помощи ключа.
ПРЕДУПРЕЖДЕНИЯ!
• Не допускайте запуска или работы
двигателя в закрытых гаражах и огра-
ниченном пространстве. Отработав-
шие газы содержат угарный газ (СО),
который не имеет цвета и запаха.
Угарный газ ядовит, его вдыхание мо-
жет повлечь серьезный ущерб здоро-
вью или даже смерть.
• Храните брелок в недоступном для
детей месте. Срабатывание системы
дистанционного запуска, окон, двер-
ных замков и иных органов управле-
ния может повлечь серьезный ущерб
здоровью или даже смерть.
Рекомендации по использованию
дистанционного запуска двигателя
— при наличии
В течение пяти секунд дважды нажмите
кнопку дистанционного запуска на бре-
локе ключа. При третьем нажатии на
кнопку дистанционного запуска двигатель
отключается.
Для управления автомобилем нажмите
кнопку разблокировки и переведите зажи-
гание в положение ON/RUN (ВКЛ./
РАБ О ТА) .
ПРИМЕЧАНИЕ:
• При дистанционном запуске двигатель
будет работать только 15 минут (время
ожидания), до тех пор, пока зажигание
не будет переведено в положение ON/
RUN (ВКЛ./РАБОТА).
• После двух тайм-аутов подряд запуск
автомобиля необходимо произвести при
помощи ключа.
21

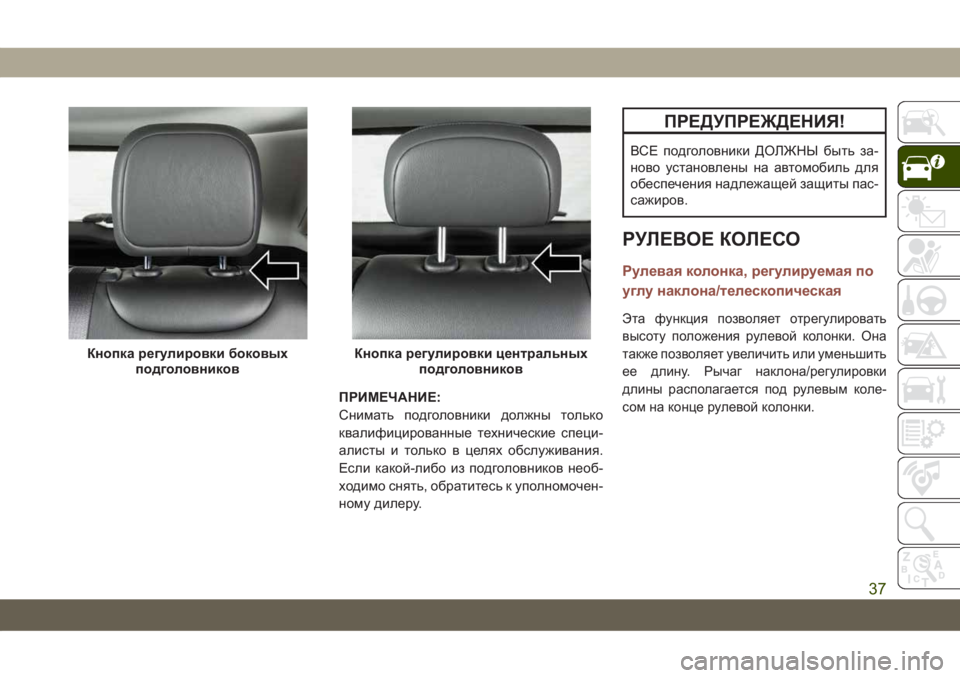

ПРИМЕЧАНИЕ:
Снимать подголовники должны только
квалифицированные технические специ-
алисты и только в целях обслуживания.
Если какой-либо из подголовников необ-
ходимо снять, обратитесь к уполномочен-
ному дилеру.
ПРЕДУПРЕЖДЕНИЯ!
ВСЕ подголовники ДОЛЖНЫ быть за-
ново установлены на автомобиль для
обеспечения надлежащей защиты пас-
сажиров.

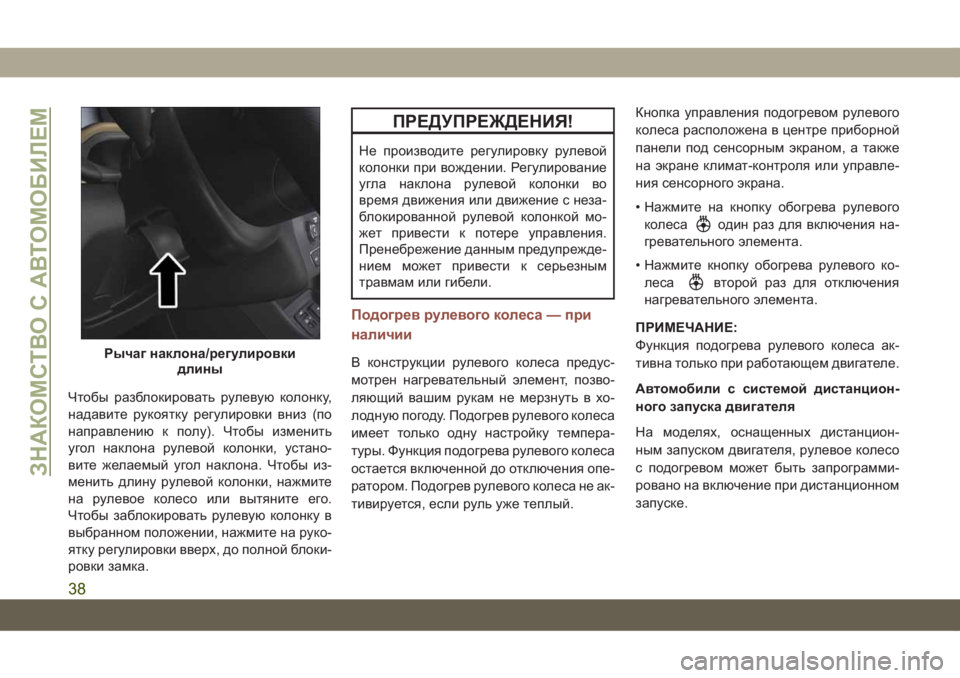

РУЛЕВОЕ КОЛЕСО
Рулевая колонка, регулируемая по
углу наклона/телескопическая
Эта функция позволяет отрегулировать
высоту положения рулевой колонки. Она
также позволяет увеличить или уменьшить
ее длину. Рычаг наклона/регулировки
длины располагается под рулевым коле-
сом на конце рулевой колонки.
Кнопка регулировки боковых
подголовниковКнопка регулировки центральных
подголовников
37

Чтобы разблокировать рулевую колонку,
надавите рукоятку регулировки вниз (по
направлению к полу). Чтобы изменить
угол наклона рулевой колонки, устано-
вите желаемый угол наклона. Чтобы из-
менить длину рулевой колонки, нажмите
на рулевое колесо или вытяните его.
Чтобы заблокировать рулевую колонку в
выбранном положении, нажмите на руко-
ятку регулировки вверх, до полной блоки-
ровки замка.
ПРЕДУПРЕЖДЕНИЯ!
Не производите регулировку рулевой
колонки при вождении. Регулирование
угла наклона рулевой колонки во
время движения или движение с неза-
блокированной рулевой колонкой мо-
жет привести к потере управления.
Пренебрежение данным предупрежде-
нием может привести к серьезным
травмам или гибели.
Подогреврулевого колеса — при
наличии
В конструкции рулевого колеса предус-
мотрен нагревательный элемент, позво-
ляющий вашим рукам не мерзнуть в хо-
лодную погоду. Подогрев рулевого колеса
имеет только одну настройку темпера-
туры. Функция подогрева рулевого колеса
остается включенной до отключения опе-
ратором. Подогрев рулевого колеса не ак-
тивируется, если руль уже теплый.Кнопка управления подогревом рулевого
колеса расположена в центре приборной
панели под сенсорным экраном, а также
на экране климат-контроля или управле-
ния сенсорного экрана.
• Нажмите на кнопку обогрева рулевого
колеса
один раз для включения на-
гревательного элемента.
• Нажмите кнопку обогрева рулевого ко-
леса
второй раз для отключения
нагревательного элемента.
ПРИМЕЧАНИЕ:
Функция подогрева рулевого колеса ак-
тивна только при работающем двигателе.
Автомобили с системой дистанцион-
ного запуска двигателя
На моделях, оснащенных дистанцион-
ным запуском двигателя, рулевое колесо
с подогревом может быть запрограмми-
ровано на включение при дистанционном
запуске.
Рычаг наклона/регулировки
длины
ЗНАКОМСТВО С АВТОМОБИЛЕМ
38

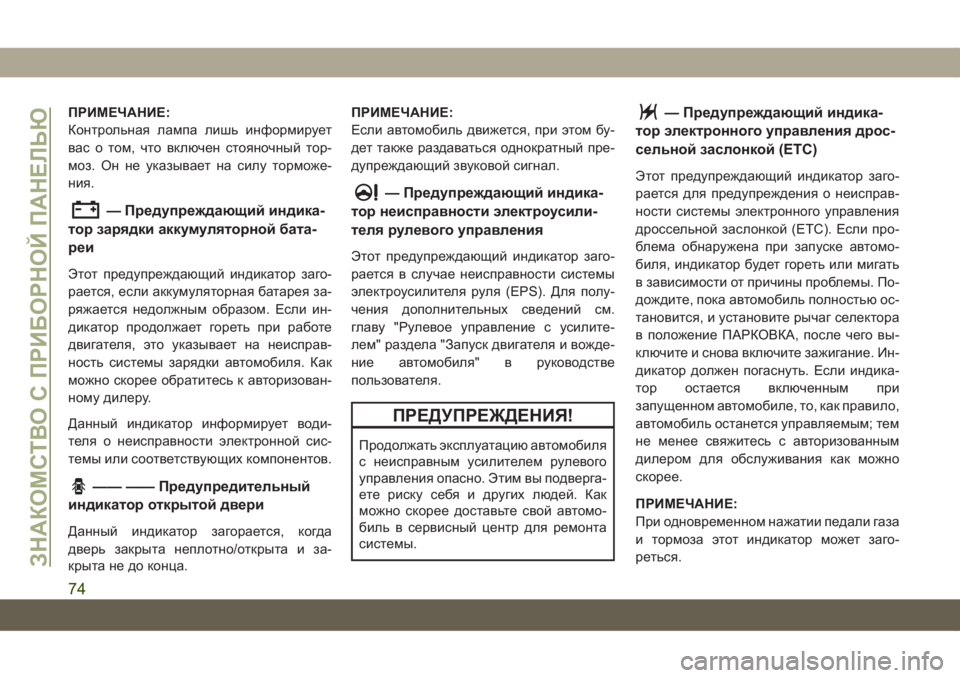

ПРИМЕЧАНИЕ:
Контрольная лампа лишь информирует
вас о том, что включен стояночный тор-
моз. Он не указывает на силу торможе-
ния.
— Предупреждающий индика-
тор зарядки аккумуляторной бата-
реи
Этот предупреждающий индикатор заго-
рается, если аккумуляторная батарея за-
ряжается недолжным образом. Если ин-
дикатор продолжает гореть при работе
двигателя, это указывает на неисправ-
ность системы зарядки автомобиля. Как
можно скорее обратитесь к авторизован-
ному дилеру.
Данный индикатор информирует води-
теля о неисправности электронной сис-
темы или соответствующих компонентов.
—— —— Предупредительный
индикатор открытой двери
Данный индикатор загорается, когда
дверь закрыта неплотно/открыта и за-
крыта не до конца.ПРИМЕЧАНИЕ:
Если автомобиль движется, при этом бу-
дет также раздаваться однократный пре-
дупреждающий звуковой сигнал.
— Предупреждающий индика-
тор неисправности электроусили-
телярулевогоуправления
Этот предупреждающий индикатор заго-
рается в случае неисправности системы
электроусилителя руля (EPS). Для полу-
чения дополнительных сведений см.
главу "Рулевое управление с усилите-
лем" раздела "Запуск двигателя и вожде-
ние автомобиля" в руководстве
пользователя.
ПРЕДУПРЕЖДЕНИЯ!
Продолжать эксплуатацию автомобиля
с неисправным усилителем рулевого
управления опасно. Этим вы подверга-
ете риску себя и других людей. Как
можно скорее доставьте свой автомо-
биль в сервисный центр для ремонта
системы.
— Предупреждающий индика-
тор электронного управления дрос-
сельной заслонкой (ETC)
Этот предупреждающий индикатор заго-
рается для предупреждения о неисправ-
ности системы электронного управления
дроссельной заслонкой (ETC). Если про-
блема обнаружена при запуске автомо-
биля, индикатор будет гореть или мигать
в зависимости от причины проблемы. По-
дождите, пока автомобиль полностью ос-
тановится, и установите рычаг селектора
в положение ПАРКОВКА, после чего вы-
ключите и снова включите зажигание. Ин-
дикатор должен погаснуть. Если индика-
тор остается включенным при
запущенном автомобиле, то, как правило,
автомобиль останется управляемым; тем
не менее свяжитесь с авторизованным
дилером для обслуживания как можно
скорее.
ПРИМЕЧАНИЕ:
При одновременном нажатии педали газа
и тормоза этот индикатор может заго-
реться.
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
74

лесе для некоторых условиях движения,
когда модуль ESC обнаруживает неустой-
чивость автомобиля. Момент, который по-
лучает рулевое колесо, предназначен
только для того, чтобы обеспечить води-
телю оптимальное рулевое управление и
добиться/сохранить устойчивость авто-
мобиля. Водитель получает единствен-
ное уведомление о том, что данная функ-
ция активна — крутящий момент,
прилагаемый к рулевому колесу.
ПРИМЕЧАНИЕ:
Функция DST предназначена только для
того, чтобы помочь водителю определить
правильный порядок действий, прикла-
дывая небольшие моменты к рулевому
колесу. Это означает, что эффективность
функции DST зависит от чувствитель-
ности водителя и общей реакции на при-
кладываемый момент. Очень важно пони-
мать, что эта функция не управляет
автомобилем, т.е. водитель по-прежнему
отвечает за рулевое управление автомо-
биля.Электронная система распределе-
ния силы торможения (EBD)
Эта функция управляет распределением
тормозных сил между передним и задним
мостами, ограничивая тормозное давле-
ние на задний мост. Это делается для
предотвращения проскальзывания зад-
них колес во избежание неустойчивости
машины и для предотвращения срабаты-
вания ABS на заднем мосту раньше, чем
на переднем.
Электронная система предотвраще-
ния переворачивания (ERM)
Эта система предвидит возможность от-
рыва колеса, контролируя усилие води-
теля на рулевое колесо и скорость авто-
мобиля. Когда система ERM определяет,
что скорость изменения угла рулевого ме-
ханизма и скорость автомобиля таковы,
что могут вызвать отрыв колеса от земли,
то для соответствующего колеса задейс-
твуется тормоз; помимо этого, возможно
уменьшение мощности двигателя с це-
лью снизить вероятность отрыва. Сис-
тема ERM может только уменьшить воз-
можность отрыва колеса от земли приочень резких маневрах или маневрах ук-
лонения; Она не может предотвратить от-
рыв колеса от земли, вызванный такими
причинами, как дорожные условия, съезд
с трассы, столкновение с препятствиями
на дороге или с другими автомобилями.
ПРЕДУПРЕЖДЕНИЯ!
Многие факторы, например загрузка
автомобиля, дорожные условия и усло-
вия езды, влияют на возможность появ-
ления отрыва колеса от земли. Сис-
тема электронного предотвращения
опрокидывания (ERM) не может предо-
твратить отрыв колес от земли в каж-
дом случае, особенно в условиях
съезда с трассы или при столкновении
с другими автомобилями и объектами.
Запрещается использовать возмож-
ности системы ERM не по назначению,
так как это может угрожать безопас-
ности водителя и других лиц.
93

Системы подушек безопасности
(SRS)
Некоторые из элементов, описанных в
данном разделе, могут быть доступны в
стандартной конфигурации на некоторых
моделях или могут быть дополнитель-
ными на других. Если вы не уверены в
наличии каких-либо элементов, обрати-
тесь к вашему уполномоченному дилеру.
Система подушек безопасности должна
быть готова к раскрытию для защиты в
случае аварии. Контроллер системы бе-
зопасности пассажиров (ORC) следит за
внутренними цепями и соединительной
проводкой электрических компонентов
системы подушек безопасности. Ваш
автомобиль может быть оборудован сис-
темой подушек безопасности со следую-
щими компонентами:
Компоненты системы подушек бе-
зопасности
• Контроллер системы безопасности пас-
сажиров• Предупреждающий индикатор системы
подушек безопасности
• Рулевое колесо и рулевая колонка
• Панель управления
• Накладки для защиты коленей
• Подушки безопасности водителя и пе-
реднего пассажира
• Реле замка ремня безопасности
• Дополнительные боковые подушки бе-
зопасности
• Датчики лобового и бокового столкнове-
ния
• Преднатяжители ремней безопасности
• Датчики положения направляющей
сидения
Предупреждающий индикатор сис-
темы подушек безопасности
ORC контролирует готовность элект-
ронных частей системы при каждом пово-
роте ключа в замке зажигания в положе-
ние ПУСК или ВКЛЮЧЕНИЕ/РАБОТА.Если зажигание находится в положении
OFF (ВЫКЛ.) или в положении ACC
(ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВА -
НИЕ), система подушек безопасности не
включена и подушки безопасности не рас-
кроются.
ORC имеет резервную систему электро-
питания, которая обеспечивает раскры-
тие системы подушек даже в том случае,
если аккумуляторная батарея разрядится
или отключится до раскрытия.
Система ORC включает предупреждаю-
щий индикатор подушек безопасности на
щитке приборов на время приблизи-
тельно от четырех до восьми секунд для
самопроверки при первой установке за-
жигания в положение ON/RUN (ВКЛ./
РАБОТА). После самодиагностики инди-
катор подушек безопасности гаснет. Если
система ORC обнаруживает неисправ-
ность какой-либо из частей системы, она
на короткий момент или на длительное
время включает индикатор подушек безо-
пасности. При повторном включении ин-
БЕЗОПАСНОСТЬ
126

реть во время движения, немедленно
обратитесь к уполномоченному дилеру
для проведения ремонта автомобиля.
Дополнительную информацию по резерв-
ному предупреждающему индикатору
системы подушек безопасности см. в раз-
деле "Знакомство с приборной панелью"
данного руководства.
Передние подушки безопасности
Данный автомобиль оснащен передними
подушками безопасности и поясным/
диагональным ремнями безопасности как
на месте водителя, так и на месте перед-
него пассажира. Передние подушки безо-
пасности служат дополнением к систе-
мам ремней безопасности. Передняя
подушка безопасности водителя вмонти-
рована в центральную часть рулевого ко-
леса. Подушка безопасности пассажира
вмонтирована в панель управления, над
перчаточным ящиком. На кожухах поду-
шек безопасности имеются рельефные
надписи «SRS AIRBAG» или «AIRBAG».
ПРЕДУПРЕЖДЕНИЯ!
• Не наклоняйтесь слишком близко к
рулевому колесу или приборной па-
нели. В таком положении можно по-
лучить тяжелую травму при раскры-
тии передней подушки безопасности.
ПРЕДУПРЕЖДЕНИЯ!
Для надувания подушек безопас-
ности требуется достаточное свобод-
ное пространство. Отодвиньте си-
денье назад так, чтобы вам было
удобно вращать рулевое колесо и ис-
пользовать другие органы управле-
ния.
• ЗАПРЕЩАЕТСЯ использовать де-
тское кресло, предназначенное для
установки против направления дви-
жения, на сиденье, защищенном АК-
ТИВНОЙ ПОДУШКОЙ БЕЗОПАС-
НОСТИ, срабатывание подушки
безопасности может привести к
СЕРЬЕЗНЫМ ТРАВМАМ или ГИ-
БЕЛИ ребенка.
• Рекомендуется всегда перевозить
детей в детском кресле на заднем
сиденье, которое является наиболее
защищенным местом при столкнове-
нии.
• Если необходимо перевозить ре-
бенка со стороны пассажира на пере-
днем сиденье в детском кресле, уста-
новленном против направления
Расположение передних подушек
безопасности/коленныхбуферов
1 — Передние подушки безопасности
водителя и переднего пассажира
2 — Коленный буфер пассажира
3 — Коленный буфер водителя
БЕЗОПАСНОСТЬ
128
