Start stopp automatik JEEP COMPASS 2020 Betriebsanleitung (in German)

8
EINGEBAUTES DIAGNOSESYSTEM –
OBD II ................................................... 82
Internetsicherheit des eingebauten
Diagnosesystems (OBD II) ............... 83
SICHERHEIT
SICHERHEITSFUNKTIONEN ..................... 84
Antiblockiersystem (ABS) ............... 84
Elektronische Bremsregelung
(EBC) ........................................... 85
ZUSÄTZLICHE FAHRSYSTEME ................. 94
System zur Überwachung der toten
Winkel (BSM) – je nach
Ausstattung ................................... 94 Kollisionswarnsystem (FCW) mit
Überrollschutz – Je nach
Ausstattung ................................... 98 Reifendrucküberwachungssystem
(TPMS) ........................................ 101
RÜCKHALTESYSTEME .......................... 106
Funktionen von
Rückhaltesystemen ...................... 106 Wichtige Sicherheitshinweise......... 106
Sicherheitsgurtsysteme ................ 107
Zusätzliche Rückhaltesysteme
(SRS) .......................................... 115 Kinder-Rückhaltesysteme – Sichere
Beförderung von Kindern ............... 135 Transport von Haustieren............... 151
SICHERHEITSTIPPS..............................152
Beförderung von Passagieren ......... 152
Abgas ......................................... 152
Regelmäßige Sicherheitskontrollen
im Fahrzeuginnenraum ................ 152 Regelmäßige Sicherheitskontrollen
außen am Fahrzeug ...................... 155
START UND BETRIEB
STARTEN DES MOTORS ........................156
Normales Anlassen –
Benzinmotor ............................... 156 Abstellen des Motors .................... 158
Normales Anlassen – Dieselmotor .. 159
FESTSTELLBREMSE ..............................160
Elektrische Feststellbremse
(EPB) ......................................... 160
SCHALTGETRIEBE – JE NACH
AUSSTATTUNG ...................................163
Schalten...................................... 163
Herunterschalten ......................... 164
Parken ........................................ 166
AUTOMATIKGETRIEBE – JE NACH
AUSSTATTUNG ....................................166
Zündsperre für Parkstellung .......... 168
Brems-/Getriebe-
Schaltsperrsystem ........................ 168 Neun-Gang-Automatikgetriebe ....... 168
ALLRADANTRIEB – JE NACH
AUSSTATTUNG ....................................175
Jeep Aktiver Fahrmodus.................175
SELEC-TERRAIN – JE NACH
AUSSTATTUNG ....................................177
Leitfaden zur Betriebsart-Auswahl ..177

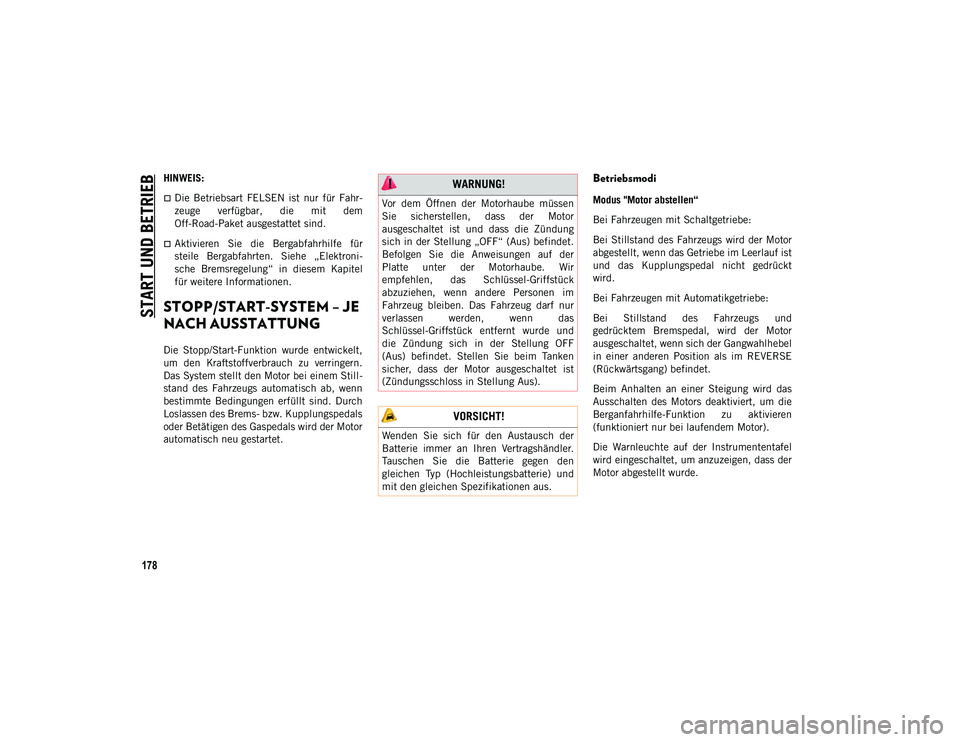

STOPP/START-SYSTEM – JE NACH
AUSSTATTUNG ....................................178
Betriebsmodi ................................178
Manuelle Aktivierung/
Deaktivierung ...............................179
AKTIVER GESCHWINDIGKEITSBEGRENZER –
JE NACH AUSSTATTUNG ......................179
Aktivierung ...................................180
Überschreiten der eingestellten
Geschwindigkeit ...........................180 Deaktivierung ...............................180
TEMPOMAT – JE NACH
AUSSTATTUNG ...................................180
Aktivierung ...................................181
Einstellen einer gewünschten
Geschwindigkeit ...........................181 Wiederaufnahme der
Geschwindigkeit ..........................181 Deaktivierung ..............................181
20_MP_UG_DE_EU_t.book Page 8

KENNENLERNEN IHRES FAHRZEUGS
18
ON/RUN (Ein/Start)
Fahrposition.
Elektrische Geräte stehen zur Verfügung.
START (Start)
Lassen Sie den Motor an.
Der Zündschalter ist mit einem Sicherheits-
mechanismus ausgestattet. Wenn der Motor
nicht anspringt, sollte die Zündung wieder
auf die Stellung STOP/OFF (Stopp/Aus)
gestellt werden, bevor der Startvorgang
wiederholt wird.
Bei Modellen mit Automatikgetriebe kann
der Zündschlüssel nur entfernt werden,
wenn der Gangwahlhebel in Stellung PARK
steht.
Elektronische Lenkradsperre – je nach
Ausstattung
Ihr Fahrzeug kann mit einer passiven elektro-
nischen Lenkradsperre ausgestattet sein.
Diese Sperre verhindert ein Steuern des
Fahrzeugs bei ausgeschalteter Zündung. Die
Lenkradsperre wird freigegeben, wenn die
Zündung eingeschaltet wird. Wenn sich die
Sperre nicht löst und das Fahrzeug nicht
startet, drehen Sie das Lenkrad nach links
und rechts, um die Sperre zu entriegeln.
Mechanische Lenkradsperre – je nach
Ausstattung
Ihr Fahrzeug kann mit einer mechanischen
Lenkradsperre ausgestattet sein. Diese
Sperre verhindert ein Steuern des Fahrzeugs
bei ausgeschalteter Zündung. Drehen Sie
das Lenkrad bei laufendem Motor um eine
halbe Umdrehung in beide Richtungen
(Sechs-Uhr-Stellung). Schalten Sie den
Motor aus, und ziehen Sie den Schlüssel ab.
Drehen Sie das Lenkrad etwas in beide Rich-
tungen, bis die Sperre einrastet.
FERNSTARTANLAGE – JE
NACH AUSSTATTUNG
 Drücken Sie die Fernstarttaste
auf dem Schlüssel-Griffstück
innerhalb von fünf Sekunden
zweimal. Wenn Sie die Fernstart-
taste ein drittes Mal drücken, wird der
Motor abgestellt.
Um das Fahrzeug zu fahren, drücken Sie
die Taste START/STOP (Start/Stopp), um
die Zündung in den Modus ON/RUN (Ein/
Start) zu schalten.
Beim Fernstart läuft der Motor nur
15 Minuten lang, es sei denn, dass die
Zündung in die Stellung ON/RUN (Ein/
Start) gebracht wird.
Nach zwei aufeinander folgenden Zeit-
überschreitungen muss das Fahrzeug mit
dem Schlüssel gestartet werden.
WARNUNG!
Lassen Sie den Motor nicht in einer
geschlossenen Garage oder in einem
schlecht belüfteten Bereich laufen.
Abgas enthält Kohlenmonoxid (CO), das
geruch- und farblos ist. Kohlenmonoxid
ist giftig und kann zu schweren oder
tödlichen Verletzungen führen, wenn es
eingeatmet wird.
Halten Sie Schlüssel-Griffstücke von
Kindern fern. Durch den Betrieb des
Fernstartsystems, der Fenster, der
Türverriegelungen und anderer Bedien-
elemente können Sie und andere
Personen schwer oder tödlich verletzt
werden.
20_MP_UG_DE_EU_t.book Page 18

131

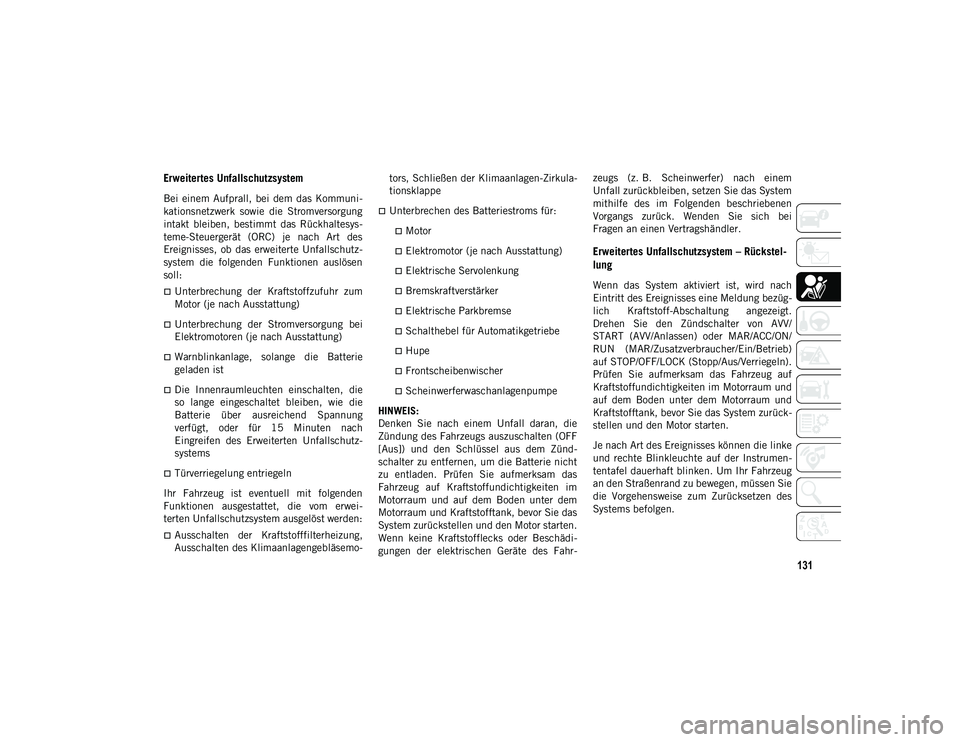

Erweitertes Unfallschutzsystem
Bei einem Aufprall, bei dem das Kommuni-
kationsnetzwerk sowie die Stromversorgung
intakt bleiben, bestimmt das Rückhaltesys-
teme-Steuergerät (ORC) je nach Art des
Ereignisses, ob das erweiterte Unfallschutz-
system die folgenden Funktionen auslösen
soll:
Unterbrechung der Kraftstoffzufuhr zum
Motor (je nach Ausstattung)
Unterbrechung der Stromversorgung bei
Elektromotoren (je nach Ausstattung)
Warnblinkanlage, solange die Batterie
geladen ist
Die Innenraumleuchten einschalten, die
so lange eingeschaltet bleiben, wie die
Batterie über ausreichend Spannung
verfügt, oder für 15 Minuten nach
Eingreifen des Erweiterten Unfallschutz-
systems
Türverriegelung entriegeln
Ihr Fahrzeug ist eventuell mit folgenden
Funktionen ausgestattet, die vom erwei-
terten Unfallschutzsystem ausgelöst werden:
Ausschalten der Kraftstofffilterheizung,
Ausschalten des Klimaanlagengebläsemo- tors, Schließen der Klimaanlagen-Zirkula-
tionsklappe
Unterbrechen des Batteriestroms für:
Motor
Elektromotor (je nach Ausstattung)
Elektrische Servolenkung
Bremskraftverstärker
Elektrische Parkbremse
Schalthebel für Automatikgetriebe
Hupe
Frontscheibenwischer
Scheinwerferwaschanlagenpumpe
HINWEIS:
Denken Sie nach einem Unfall daran, die
Zündung des Fahrzeugs auszuschalten (OFF
[Aus]) und den Schlüssel aus dem Zünd-
schalter zu entfernen, um die Batterie nicht
zu entladen. Prüfen Sie aufmerksam das
Fahrzeug auf Kraftstoffundichtigkeiten im
Motorraum und auf dem Boden unter dem
Motorraum und Kraftstofftank, bevor Sie das
System zurückstellen und den Motor starten.
Wenn keine Kraftstofflecks oder Beschädi-
gungen der elektrischen Geräte des Fahr- zeugs (z. B. Scheinwerfer) nach einem
Unfall zurückbleiben, setzen Sie das System
mithilfe des im Folgenden beschriebenen
Vorgangs zurück. Wenden Sie sich bei
Fragen an einen Vertragshändler.
Erweitertes Unfallschutzsystem – Rückstel
-
lung
Wenn das System aktiviert ist, wird nach
Eintritt des Ereignisses eine Meldung bezüg-
lich Kraftstoff-Abschaltung angezeigt.
Drehen Sie den Zündschalter von AVV/
START (AVV/Anlassen) oder MAR/ACC/ON/
RUN (MAR/Zusatzverbraucher/Ein/Betrieb)
auf STOP/OFF/LOCK (Stopp/Aus/Verriegeln).
Prüfen Sie aufmerksam das Fahrzeug auf
Kraftstoffundichtigkeiten im Motorraum und
auf dem Boden unter dem Motorraum und
Kraftstofftank, bevor Sie das System zurück-
stellen und den Motor starten.
Je nach Art des Ereignisses können die linke
und rechte Blinkleuchte auf der Instrumen-
tentafel dauerhaft blinken. Um Ihr Fahrzeug
an den Straßenrand zu bewegen, müssen Sie
die Vorgehensweise zum Zurücksetzen des
Systems befolgen.
20_MP_UG_DE_EU_t.book Page 131

157
Automatikgetriebe
Der Gangwahlhebel muss sich in der Stel-
lung NEUTRAL (Leerlauf) oder PARK
befinden, bevor Sie den Motor starten
können. Vor dem Einlegen einer Fahrstufe
das Bremspedal betätigen.Funktionen elektronisches Zündschloss –
Verwendung der MOTORSTART-/-STOPP-Taste
1. Das Getriebe muss sich in der Position
PARK (Parken) oder NEUTRAL (Leerlauf)
befinden.
2. Bei gedrücktem Bremspedal die Taste START/STOP (Motorstart/-stopp) einmal
drücken.
3. Das System versucht das Fahrzeug zu starten. Wenn der Motor nicht anspringt,
rückt der Anlasser automatisch nach
10 Sekunden aus.
4. Wenn Sie vor dem Motorstart das Anlassen abbrechen möchten, drücken
Sie die Taste erneut.
HINWEIS:
Der normale Start bei kaltem oder warmem
Motor erfolgt ohne Betätigung des Gaspe-
dals.
Funktionen elektronisches Zündschloss – bei
nicht gedrücktem Bremspedal (in der Stellung
PARK (Parkstellung) oder NEUTRAL (Leerlauf))
Das elektronische Zündschloss funktioniert
ähnlich wie ein Zündschalter. Es hat drei
Modi, OFF (Aus), ON/RUN (Ein/Betrieb) und
START (Ein/Start). Um die Zündungsmodi zu ändern, ohne den Motor anzulassen und
Zusatzverbraucher zu verwenden, gehen Sie
wie folgt vor, während sich der Zündschalter
im Modus OFF (Aus) befindet:
1. Drücken Sie die MOTORSTART-/
-STOPP-Taste einmal, um den Zünd-
schalter in den Modus ON/RUN (Ein/
Betrieb) zu schalten.
2. Drücken Sie die MOTORSTART-/ -STOPP-Taste noch einmal, um den
Zündschalter in den Modus OFF (Aus) zu
schalten.
Schaltgetriebe
Der Schalthebel muss in Stellung NEUTRAL
stehen, bevor Sie den Motor anlassen
können. Vor dem Einlegen einer Fahrstufe
das Bremspedal betätigen.
Elektronisches Zündschloss Funktionen –
Verwendung der MOTORSTART-/-STOPP-Taste
1. Das Getriebe muss sich in der PositionNEUTRAL (Leerlauf) befinden.
2. Bei gedrücktem Kupplungspedal die Taste START/STOP (Motorstart/-stopp)
einmal drücken.
VORSICHT!
Wird einer der folgenden Warnhinweise
nicht befolgt, kann es zu Schäden am
Getriebe kommen:
Schalten Sie den Schalthebel nicht aus
den Stellungen REVERSE (Rückwärts-
gang), PARK, NEUTRAL (Leerlauf) oder
DRIVE (Fahrt) in einen anderen Gang,
solange der Motor über Leerlaufdrehzahl
dreht.
Schalten Sie den Gangwahlhebel erst
dann in die Stellung PARK oder
REVERSE (Rückwärtsgang) bzw. aus
diesen Stellungen heraus, nachdem das
Fahrzeug still steht.
Bevor Sie den Schalthebel in einen Gang
bewegen, treten Sie fest auf das Brems-
pedal.
20_MP_UG_DE_EU_t.book Page 157

START UND BETRIEB
158

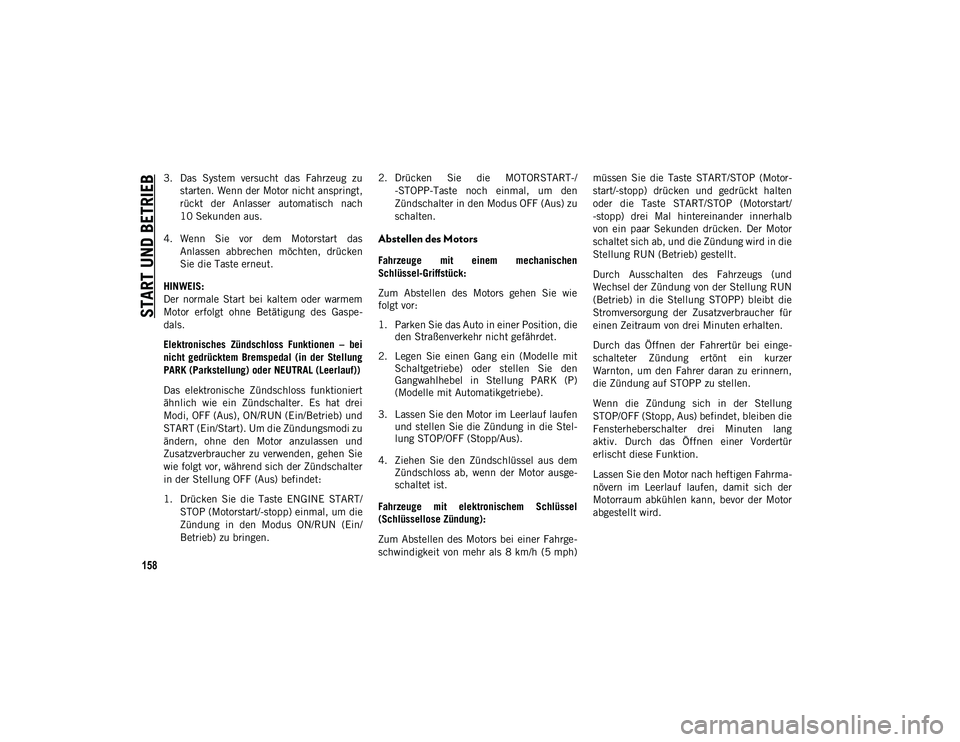

3. Das System versucht das Fahrzeug zustarten. Wenn der Motor nicht anspringt,
rückt der Anlasser automatisch nach
10 Sekunden aus.
4. Wenn Sie vor dem Motorstart das Anlassen abbrechen möchten, drücken
Sie die Taste erneut.
HINWEIS:
Der normale Start bei kaltem oder warmem
Motor erfolgt ohne Betätigung des Gaspe-
dals.
Elektronisches Zündschloss Funktionen – bei
nicht gedrücktem Bremspedal (in der Stellung
PARK (Parkstellung) oder NEUTRAL (Leerlauf))
Das elektronische Zündschloss funktioniert
ähnlich wie ein Zündschalter. Es hat drei
Modi, OFF (Aus), ON/RUN (Ein/Betrieb) und
START (Ein/Start). Um die Zündungsmodi zu
ändern, ohne den Motor anzulassen und
Zusatzverbraucher zu verwenden, gehen Sie
wie folgt vor, während sich der Zündschalter
in der Stellung OFF (Aus) befindet:
1. Drücken Sie die Taste ENGINE START/ STOP (Motorstart/-stopp) einmal, um die
Zündung in den Modus ON/RUN (Ein/
Betrieb) zu bringen. 2. Drücken Sie die MOTORSTART-/
-STOPP-Taste noch einmal, um den
Zündschalter in den Modus OFF (Aus) zu
schalten.
Abstellen des Motors
Fahrzeuge mit einem mechanischen
Schlüssel-Griffstück:
Zum Abstellen des Motors gehen Sie wie
folgt vor:
1. Parken Sie das Auto in einer Position, dieden Straßenverkehr nicht gefährdet.
2. Legen Sie einen Gang ein (Modelle mit Schaltgetriebe) oder stellen Sie den
Gangwahlhebel in Stellung PARK (P)
(Modelle mit Automatikgetriebe).
3. Lassen Sie den Motor im Leerlauf laufen und stellen Sie die Zündung in die Stel-
lung STOP/OFF (Stopp/Aus).
4. Ziehen Sie den Zündschlüssel aus dem Zündschloss ab, wenn der Motor ausge-
schaltet ist.
Fahrzeuge mit elektronischem Schlüssel
(Schlüssellose Zündung):
Zum Abstellen des Motors bei einer Fahrge-
schwindigkeit von mehr als 8 km/h (5 mph) müssen Sie die Taste START/STOP (Motor-
start/-stopp) drücken und gedrückt halten
oder die Taste START/STOP (Motorstart/
-stopp) drei Mal hintereinander innerhalb
von ein paar Sekunden drücken. Der Motor
schaltet sich ab, und die Zündung wird in die
Stellung RUN (Betrieb) gestellt.
Durch Ausschalten des Fahrzeugs (und
Wechsel der Zündung von der Stellung RUN
(Betrieb) in die Stellung STOPP) bleibt die
Stromversorgung der Zusatzverbraucher für
einen Zeitraum von drei Minuten erhalten.
Durch das Öffnen der Fahrertür bei einge-
schalteter Zündung ertönt ein kurzer
Warnton, um den Fahrer daran zu erinnern,
die Zündung auf STOPP zu stellen.
Wenn die Zündung sich in der Stellung
STOP/OFF (Stopp, Aus) befindet, bleiben die
Fensterheberschalter drei Minuten lang
aktiv. Durch das Öffnen einer Vordertür
erlischt diese Funktion.
Lassen Sie den Motor nach heftigen Fahrma-
növern im Leerlauf laufen, damit sich der
Motorraum abkühlen kann, bevor der Motor
abgestellt wird.
20_MP_UG_DE_EU_t.book Page 158

START UND BETRIEB
178
HINWEIS:
Die Betriebsart FELSEN ist nur für Fahr-
zeuge verfügbar, die mit dem
Off-Road-Paket ausgestattet sind.
Aktivieren Sie die Bergabfahrhilfe für
steile Bergabfahrten. Siehe „Elektroni-
sche Bremsregelung“ in diesem Kapitel
für weitere Informationen.
STOPP/START-SYSTEM – JE
NACH AUSSTATTUNG
Die Stopp/Start-Funktion wurde entwickelt,
um den Kraftstoffverbrauch zu verringern.
Das System stellt den Motor bei einem Still-
stand des Fahrzeugs automatisch ab, wenn
bestimmte Bedingungen erfüllt sind. Durch
Loslassen des Brems- bzw. Kupplungspedals
oder Betätigen des Gaspedals wird der Motor
automatisch neu gestartet.
Betriebsmodi
Modus "Motor abstellen“
Bei Fahrzeugen mit Schaltgetriebe:
Bei Stillstand des Fahrzeugs wird der Motor
abgestellt, wenn das Getriebe im Leerlauf ist
und das Kupplungspedal nicht gedrückt
wird.
Bei Fahrzeugen mit Automatikgetriebe:
Bei Stillstand des Fahrzeugs und
gedrücktem Bremspedal, wird der Motor
ausgeschaltet, wenn sich der Gangwahlhebel
in einer anderen Position als im REVERSE
(Rückwärtsgang) befindet.
Beim Anhalten an einer Steigung wird das
Ausschalten des Motors deaktiviert, um die
Berganfahrhilfe-Funktion zu aktivieren
(funktioniert nur bei laufendem Motor).
Die Warnleuchte auf der Instrumententafel
wird eingeschaltet, um anzuzeigen, dass der
Motor abgestellt wurde.
WARNUNG!
Vor dem Öffnen der Motorhaube müssen
Sie sicherstellen, dass der Motor
ausgeschaltet ist und dass die Zündung
sich in der Stellung „OFF“ (Aus) befindet.
Befolgen Sie die Anweisungen auf der
Platte unter der Motorhaube. Wir
empfehlen, das Schlüssel-Griffstück
abzuziehen, wenn andere Personen im
Fahrzeug bleiben. Das Fahrzeug darf nur
verlassen werden, wenn das
Schlüssel-Griffstück entfernt wurde und
die Zündung sich in der Stellung OFF
(Aus) befindet. Stellen Sie beim Tanken
sicher, dass der Motor ausgeschaltet ist
(Zündungsschloss in Stellung Aus).
VORSICHT!
Wenden Sie sich für den Austausch der
Batterie immer an Ihren Vertragshändler.
Tauschen Sie die Batterie gegen den
gleichen Typ (Hochleistungsbatterie) und
mit den gleichen Spezifikationen aus.
20_MP_UG_DE_EU_t.book Page 178

179

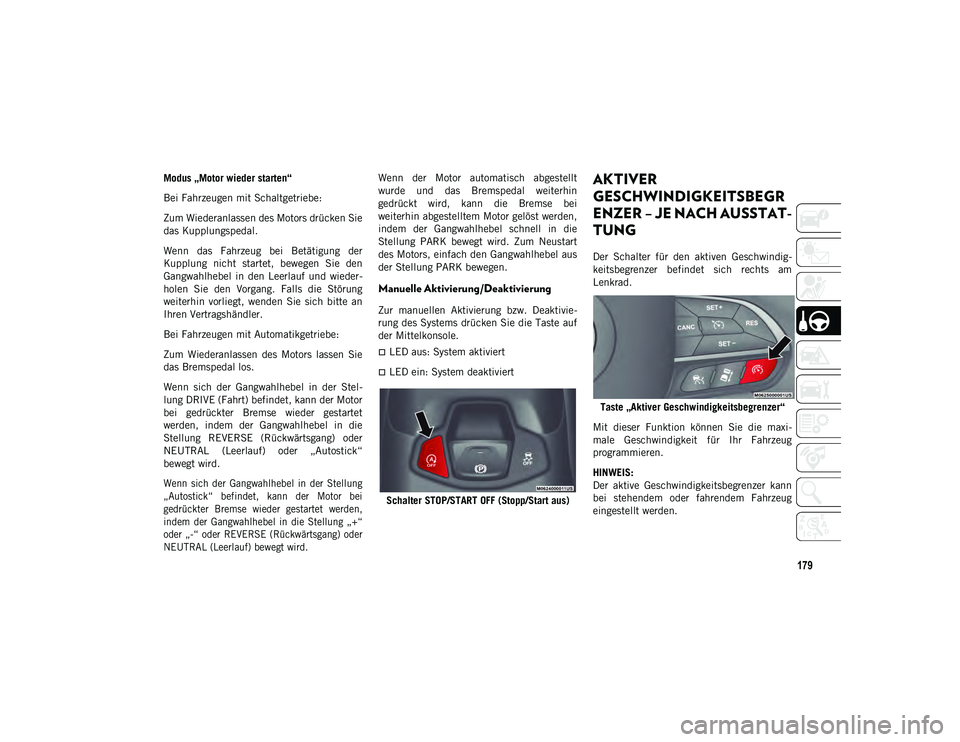

Modus „Motor wieder starten“
Bei Fahrzeugen mit Schaltgetriebe:
Zum Wiederanlassen des Motors drücken Sie
das Kupplungspedal.
Wenn das Fahrzeug bei Betätigung der
Kupplung nicht startet, bewegen Sie den
Gangwahlhebel in den Leerlauf und wieder-
holen Sie den Vorgang. Falls die Störung
weiterhin vorliegt, wenden Sie sich bitte an
Ihren Vertragshändler.
Bei Fahrzeugen mit Automatikgetriebe:
Zum Wiederanlassen des Motors lassen Sie
das Bremspedal los.
Wenn sich der Gangwahlhebel in der Stel-
lung DRIVE (Fahrt) befindet, kann der Motor
bei gedrückter Bremse wieder gestartet
werden, indem der Gangwahlhebel in die
Stellung REVERSE (Rückwärtsgang) oder
NEUTRAL (Leerlauf) oder „Autostick“
bewegt wird.

Wenn sich der Gangwahlhebel in der Stellung
„Autostick“ befindet, kann der Motor bei
gedrückter Bremse wieder gestartet werden,
indem der Gangwahlhebel in die Stellung „+“
oder „-“ oder REVERSE (Rückwärtsgang) oder
NEUTRAL (Leerlauf) bewegt wird.
Wenn der Motor automatisch abgestellt
wurde und das Bremspedal weiterhin
gedrückt wird, kann die Bremse bei
weiterhin abgestelltem Motor gelöst werden,
indem der Gangwahlhebel schnell in die
Stellung PARK bewegt wird. Zum Neustart
des Motors, einfach den Gangwahlhebel aus
der Stellung PARK bewegen.
Manuelle Aktivierung/Deaktivierung
Zur manuellen Aktivierung bzw. Deaktivie-
rung des Systems drücken Sie die Taste auf
der Mittelkonsole.
LED aus: System aktiviert
LED ein: System deaktiviert
Schalter STOP/START OFF (Stopp/Start aus)
AKTIVER
GESCHWINDIGKEITSBEGR
ENZER – JE NACH AUSSTAT -
TUNG
Der Schalter für den aktiven Geschwindig-
keitsbegrenzer befindet sich rechts am
Lenkrad.
Taste „Aktiver Geschwindigkeitsbegrenzer“
Mit dieser Funktion können Sie die maxi-
male Geschwindigkeit für Ihr Fahrzeug
programmieren.
HINWEIS:
Der aktive Geschwindigkeitsbegrenzer kann
bei stehendem oder fahrendem Fahrzeug
eingestellt werden.
20_MP_UG_DE_EU_t.book Page 179
