JEEP GRAND CHEROKEE 2017 Drift- og vedlikeholdshåndbok (in Norwegian)

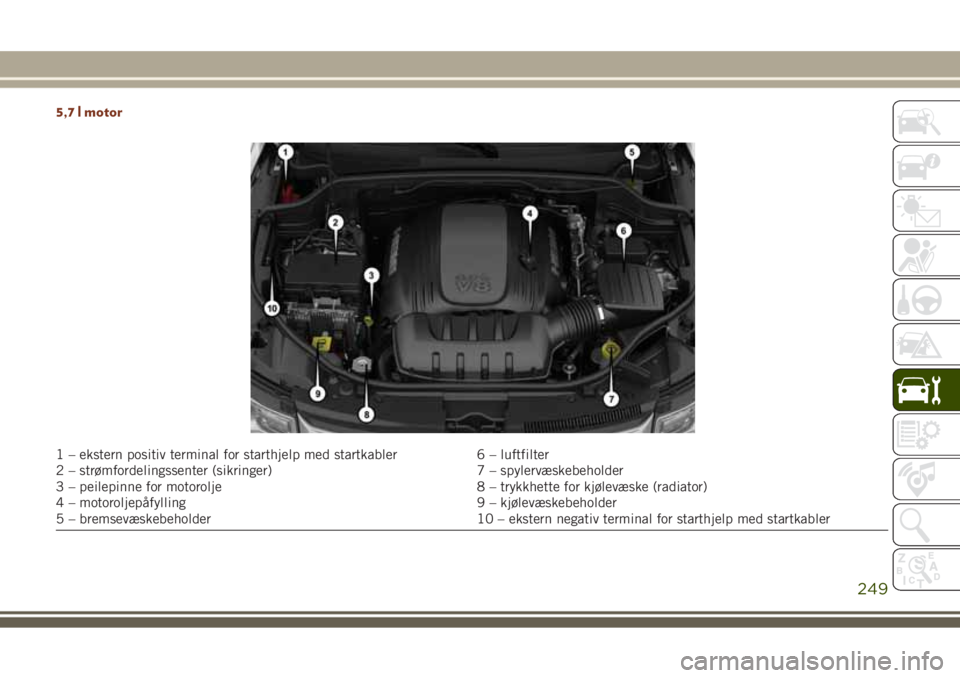

5,7 l motor
1 – ekstern positiv terminal for starthjelp med startkabler 6 – luftfilter
2 – strømfordelingssenter (sikringer) 7 – spylervæskebeholder
3 – peilepinne for motorolje 8 – trykkhette for kjølevæske (radiator)
4 – motoroljepåfylling 9 – kjølevæskebeholder
5 – bremsevæskebeholder 10 – ekstern negativ terminal for starthjelp med startkabler
249

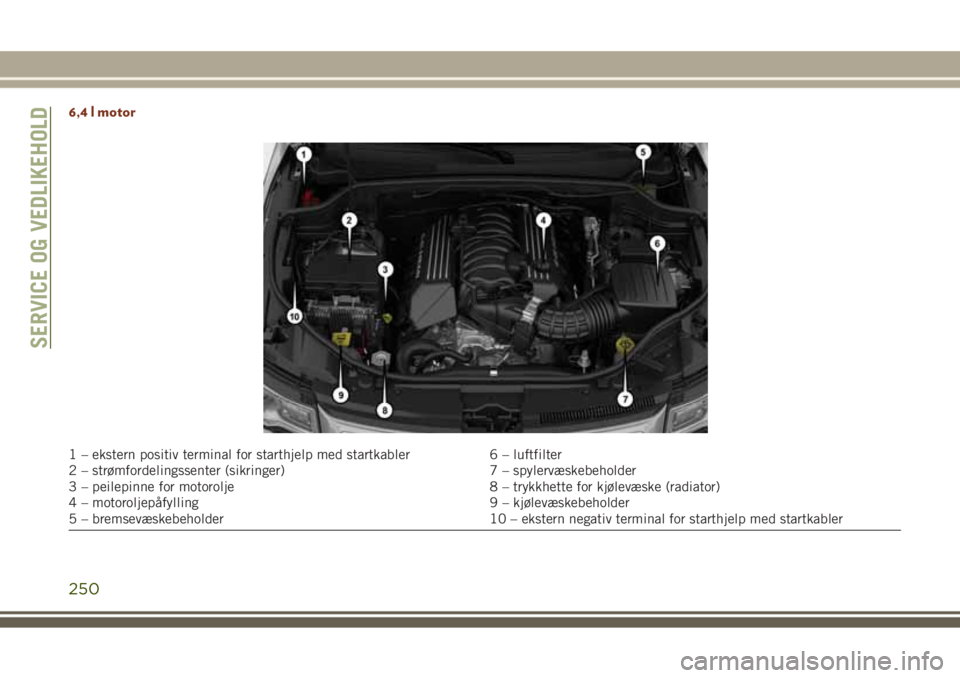

6,4 l motor
1 – ekstern positiv terminal for starthjelp med startkabler 6 – luftfilter
2 – strømfordelingssenter (sikringer) 7 – spylervæskebeholder
3 – peilepinne for motorolje 8 – trykkhette for kjølevæske (radiator)
4 – motoroljepåfylling 9 – kjølevæskebeholder
5 – bremsevæskebeholder 10 – ekstern negativ terminal for starthjelp med startkabler
SERVICE OG VEDLIKEHOLD
250

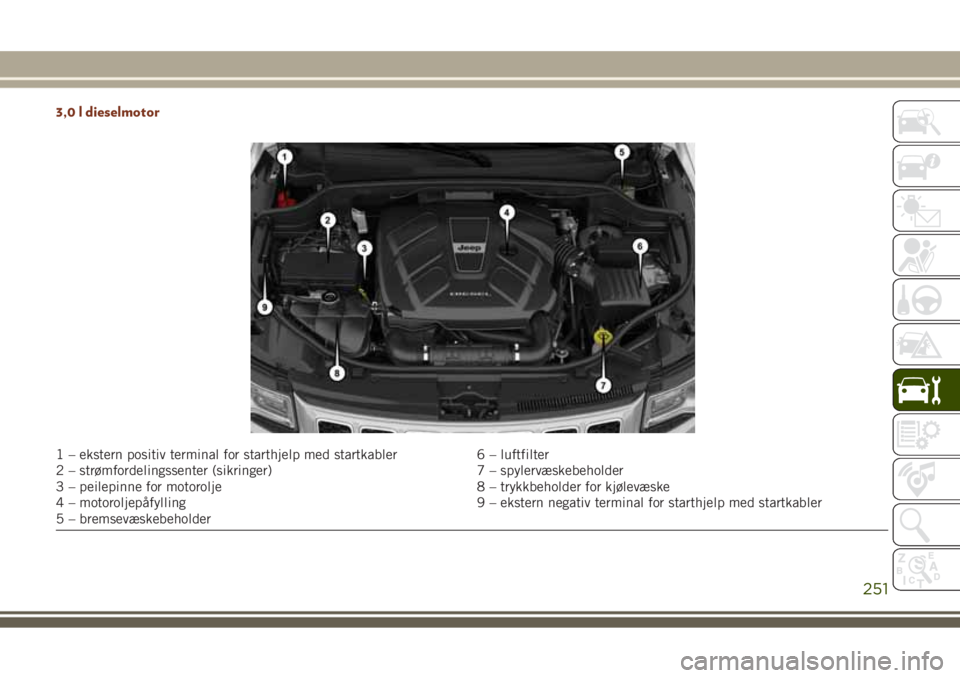

3,0 l dieselmotor
1 – ekstern positiv terminal for starthjelp med startkabler 6 – luftfilter
2 – strømfordelingssenter (sikringer) 7 – spylervæskebeholder
3 – peilepinne for motorolje 8 – trykkbeholder for kjølevæske
4 – motoroljepåfylling 9 – ekstern negativ terminal for starthjelp med startkabler
5 – bremsevæskebeholder
251

Kontrollere oljenivå – bensinmotor
Motoroljen må holdes på riktig nivå for å sikre
rett smøring av bilmotoren. Kontroller oljeni-
vået jevnlig, for eksempel hver gang du fyller
drivstoff. Det beste tidspunktet for kontroll av
motoroljenivået er ca. fem minutter etter at
du har slått av en varm motor.
Hvis du kontrollerer oljen mens bilen står på
en jevn overflate, forbedres nøyaktigheten i
avlesningene av oljenivået. Hold alltid oljeni-
vået innenfor SAFE-sonen på peilepinnen.
Hvis du fyller på en kvart mengde olje når
avlesningen er nederst i SAFE-sonen, vil det
gi en avlesning øverst i sikkerhetssonen for
disse motorene.
FORSIKTIG!
Hvis du fyller for mye eller for lite på
veivhuset, fører det til luftblåsninger eller
fallende oljetrykk. Dette kan skade moto-
ren.
Kontrollere oljenivå – dieselmotor
Motoroljen må holdes på riktig nivå for å sikre
riktig smøring av motoren på bilen. Kontroller
oljenivået med jevne mellomrom. Det beste
tidspunktet for kontroll av oljenivået er før du
starter motoren når kjøretøyet har stått par-
kert hele natten. Hvis du kontrollerer oljen
etter å ha brukt motoren, må du først kontrol-
lere at motoren har full driftstemperatur, og
deretter vente fem minutter etter at motoren
er slått av, før du kontrollerer oljen.
Hvis du kontrollerer oljen mens bilen står på
en jevn overflate, forbedres nøyaktigheten i
avlesningene av oljenivået. Fyll på olje først
når nivået på peilepinnen er under MIN-
merket. Total kapasitet fra MIN-merket til
MAX-merket er 1 qt (1 l).
FORSIKTIG!
Hvis du fyller for mye eller for lite på
veivhuset, fører det til luftblåsninger i ol-
jen eller fallende oljetrykk. Dette kan
skade motoren.MERK:
Det er mulig at oljenivået er litt høyere enn
ved en tidligere kontroll. Dette skyldes at
dieseldrivstoff midlertidig ligger i veivhuset
fordi strategien for regenerering av dieselpar-
tikkelfilteret er benyttet. Dette drivstoffet for-
damper ved vanlig bruk.
Bruk aldri motoren med et oljenivå under
MIN-merket eller over det øvre MAX-merket.
Fylle på vindusspylervæske
Instrumentgruppeskjermen viser en indika-
sjon når det er lite vindusspylervæske igjen.
Når sensoren registrerer lavt væskenivå, vil
frontruten på kjøretøygrafikken merkes og
meldingen WASHER FLUID LOW (Lavt vin-
dusspylervæskenivå) vises.
Væskebeholderen for vindusspylervæske på
frontruten og bakvinduet er felles. Væskebe-
holderen er plassert i motorrommet. Husk å
kontrollere væskenivået i beholderen jevnlig.
Du må bare fylle beholderen med vindus-
spylervæske (ikke frostvæske for radiatoren).
Når du fyller på væskebeholderen for vindus-
spylervæske, tar du litt væske på en klut eller
et håndkle og vasker bladene på vindusvis-
SERVICE OG VEDLIKEHOLD
252

kerne. Dette gir bedre bladytelse. Du kan
forhindre at systemet med vindusspyler-
væske fryser i kaldt vær ved å velge en løsning
eller blanding som oppfyller eller overskrider
temperaturområdet for klimaet. Du finner
denne rangeringsinformasjonen på de fleste
beholdere for vindusspylervæske.
ADVARSEL!
Kommersielt tilgjengelige løsemidler for
vasking av frontruten er brennbare. De kan
ta fyr og brenne deg. Du må være forsiktig
når du fyller på eller arbeider i nærheten av
spylerløsningen.
Bremsesystem
ADVARSEL!
Overbruk av bremsene kan føre til bremse-
feil og dermed kanskje en kollisjon. Hvis
du kjører med foten litt trykket ned på
bremsepedalen, kan det føre til unormalt
høye bremsetemperaturer, for stor slitasje
på pakningene og mulig bremsefeil. Der-
med vil du ikke ha full bremseeffektivitet i
en nødssituasjon.
Kontrollere væskenivået – hovedbremsesy-
linderen
Væskenivået i hovedsylinderen bør kontrolle-
res hver gang kjøretøyet er til service, eller
umiddelbart hvis bremselampen lyser. Fyll
om nødvendig på væske slik at nivået når opp
til angitt merke på siden av beholderen på
hovedbremsesylinderen. Husk å rengjøre top-
pen av hovedsylinderområdet før du tar av
hetten. Med skivebremser kan du forvente av
væskenivået faller når bremseklossene blir
slitt. Bremsevæskenivået må kontrolleres når
klossene blir byttet ut. Hvis bremsevæskeni-
vået er unormalt lavt, må du kontrollere om
det er lekkasje i systemet.
Du finner mer informasjon under Væsker og
smøremidler i Tekniske spesifikasjoner.
ADVARSEL!
• Bruk bare produsentens anbefalte brem-
sevæske. Du finner mer informasjon un-
der Væsker og smøremidler i Tekniske
spesifikasjoner. Bruk av feil type brem-
sevæske kan skade bremsesystemet al-
vorlig og/eller redusere ytelsen. Riktig
ADVARSEL!
type bremsevæske for bilen er også iden-
tifisert på den hydrauliske hovedsylin-
derbeholderen som ble montert på fa-
brikken.
• Unngå forurensning fra fremmedlege-
mer eller fuktighet ved bare å bruke ny
bremsevæske eller væske som har vært
oppbevart i en tett forseglet beholder.
Beholderlokket på hovedsylinderen må
være godt lukket til enhver tid. Bremse-
væske i en åpen beholder absorberer
fuktighet fra luften, noe som fører til et
lavere kokepunkt. Dette kan føre til at
den koker uventet ved hard eller langva-
rig bremsing, slik at bremsene plutselig
svikter. Dermed kan det oppstå en kolli-
sjon.
• Hvis du fyller for mye væske i bremse-
væskebeholderen, kan bremsevæske
renne over kanten og treffe varme mot-
ordeler, slik at bremsevæsken tar fyr.
Bremsevæske kan også skade lakkerte
overflater og vinyloverflater. Unngå kon-
takt med slike overflater.
253

ADVARSEL!
• Ikke la petroleumsbasert væske foru-
rense bremsevæsken. Komponenter
med brutt forsegling kan være skadet,
noe som fører til delvis eller fullstendig
bremsesvikt. Dermed kan det oppstå en
kollisjon.

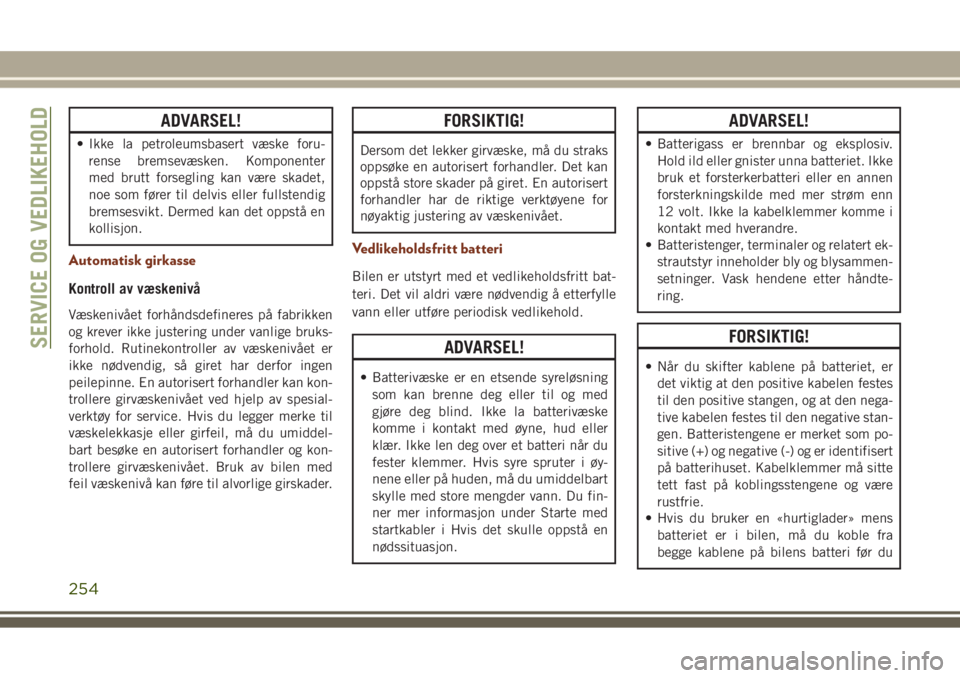

Automatisk girkasse
Kontroll av væskenivå
Væskenivået forhåndsdefineres på fabrikken
og krever ikke justering under vanlige bruks-
forhold. Rutinekontroller av væskenivået er
ikke nødvendig, så giret har derfor ingen
peilepinne. En autorisert forhandler kan kon-
trollere girvæskenivået ved hjelp av spesial-
verktøy for service. Hvis du legger merke til
væskelekkasje eller girfeil, må du umiddel-
bart besøke en autorisert forhandler og kon-
trollere girvæskenivået. Bruk av bilen med
feil væskenivå kan føre til alvorlige girskader.
FORSIKTIG!
Dersom det lekker girvæske, må du straks
oppsøke en autorisert forhandler. Det kan
oppstå store skader på giret. En autorisert
forhandler har de riktige verktøyene for
nøyaktig justering av væskenivået.
Vedlikeholdsfritt batteri
Bilen er utstyrt med et vedlikeholdsfritt bat-
teri. Det vil aldri være nødvendig å etterfylle
vann eller utføre periodisk vedlikehold.
ADVARSEL!
• Batterivæske er en etsende syreløsning
som kan brenne deg eller til og med
gjøre deg blind. Ikke la batterivæske
komme i kontakt med øyne, hud eller
klær. Ikke len deg over et batteri når du
fester klemmer. Hvis syre spruter i øy-
nene eller på huden, må du umiddelbart
skylle med store mengder vann. Du fin-
ner mer informasjon under Starte med
startkabler i Hvis det skulle oppstå en
nødssituasjon.
ADVARSEL!
• Batterigass er brennbar og eksplosiv.
Hold ild eller gnister unna batteriet. Ikke
bruk et forsterkerbatteri eller en annen
forsterkningskilde med mer strøm enn
12 volt. Ikke la kabelklemmer komme i
kontakt med hverandre.
• Batteristenger, terminaler og relatert ek-
strautstyr inneholder bly og blysammen-
setninger. Vask hendene etter håndte-
ring.
FORSIKTIG!
• Når du skifter kablene på batteriet, er
det viktig at den positive kabelen festes
til den positive stangen, og at den nega-
tive kabelen festes til den negative stan-
gen. Batteristengene er merket som po-
sitive (+) og negative (-) og er identifisert
på batterihuset. Kabelklemmer må sitte
tett fast på koblingsstengene og være
rustfrie.
• Hvis du bruker en «hurtiglader» mens
batteriet er i bilen, må du koble fra
begge kablene på bilens batteri før du
SERVICE OG VEDLIKEHOLD
254

FORSIKTIG!
kobler laderen til batteriet. Ikke bruk en
«hurtiglader» til å levere oppstartsspen-
ning.

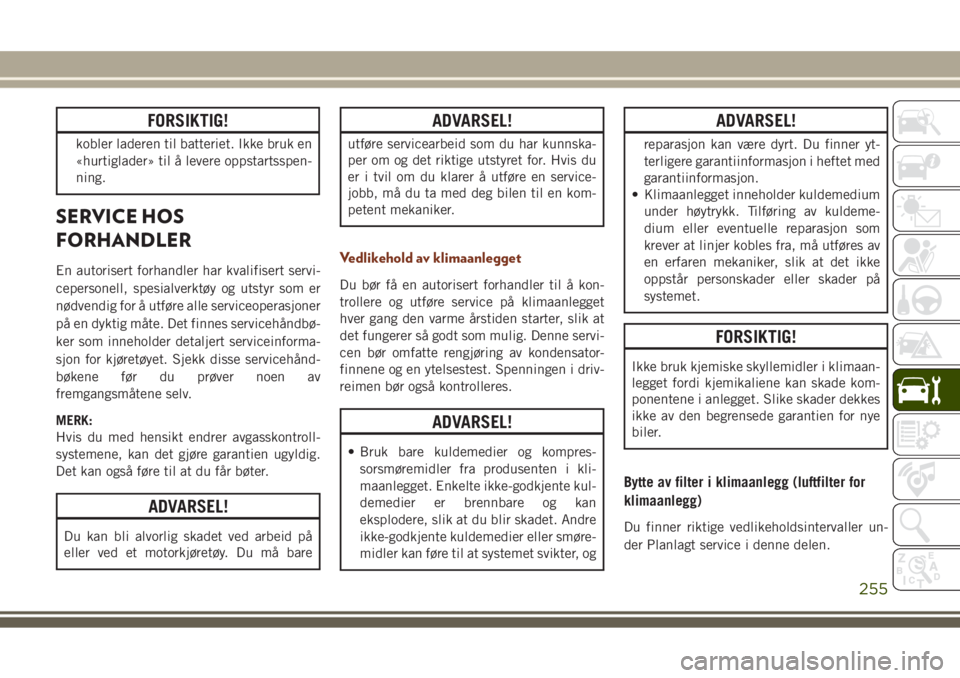

SERVICE HOS
FORHANDLER
En autorisert forhandler har kvalifisert servi-
cepersonell, spesialverktøy og utstyr som er
nødvendig for å utføre alle serviceoperasjoner
på en dyktig måte. Det finnes servicehåndbø-
ker som inneholder detaljert serviceinforma-
sjon for kjøretøyet. Sjekk disse servicehånd-
bøkene før du prøver noen av
fremgangsmåtene selv.
MERK:
Hvis du med hensikt endrer avgasskontroll-
systemene, kan det gjøre garantien ugyldig.
Det kan også føre til at du får bøter.
ADVARSEL!
Du kan bli alvorlig skadet ved arbeid på
eller ved et motorkjøretøy. Du må bare
ADVARSEL!
utføre servicearbeid som du har kunnska-
per om og det riktige utstyret for. Hvis du
er i tvil om du klarer å utføre en service-
jobb, må du ta med deg bilen til en kom-
petent mekaniker.
Vedlikehold av klimaanlegget
Du bør få en autorisert forhandler til å kon-
trollere og utføre service på klimaanlegget
hver gang den varme årstiden starter, slik at
det fungerer så godt som mulig. Denne servi-
cen bør omfatte rengjøring av kondensator-
finnene og en ytelsestest. Spenningen i driv-
reimen bør også kontrolleres.
ADVARSEL!
• Bruk bare kuldemedier og kompres-
sorsmøremidler fra produsenten i kli-
maanlegget. Enkelte ikke-godkjente kul-
demedier er brennbare og kan
eksplodere, slik at du blir skadet. Andre
ikke-godkjente kuldemedier eller smøre-
midler kan føre til at systemet svikter, og
ADVARSEL!
reparasjon kan være dyrt. Du finner yt-
terligere garantiinformasjon i heftet med
garantiinformasjon.
• Klimaanlegget inneholder kuldemedium
under høytrykk. Tilføring av kuldeme-
dium eller eventuelle reparasjon som
krever at linjer kobles fra, må utføres av
en erfaren mekaniker, slik at det ikke
oppstår personskader eller skader på
systemet.
FORSIKTIG!
Ikke bruk kjemiske skyllemidler i klimaan-
legget fordi kjemikaliene kan skade kom-
ponentene i anlegget. Slike skader dekkes
ikke av den begrensede garantien for nye
biler.
Bytte av filter i klimaanlegg (luftfilter for
klimaanlegg)
Du finner riktige vedlikeholdsintervaller un-
der Planlagt service i denne delen.
255

ADVARSEL!
Ikke ta ut kupéluftfilteret mens bilen er i
gang, eller mens tenningsnøkkelen står i
modusen ACC eller ON/RUN (På/kjør). Når
kupéluftfilteret er tatt ut og viften brukes,
kan viften komme i kontakt med hender og
kan sende skitt og rusk inn i øynene dine,
slik at du blir skadet.
Luftfilteret for klimaanlegget befinner seg i
inngangen for frisk lukt bak hanskerommet.
Bytt filteret på denne måten:
1. Ã…pne hanskerommet, og ta ut alt
innholdet.
2. På innsiden av hanskeromdøren er det en
stopper på hver side. Lukk hanskeromdø-
ren delvis, trykk innover på en av stop-
perne, løs den ut og gjenta prosedyren på
motsatt side.3. Trekk høyre side av hanskeromdøren bak-
over for å løsne hanskeromdøren fra
hengslene.
MERK:
Når du løsner hanskeromdøren fra hengs-
lene, vil det være litt motstand.
4. Når hanskeromdøren er løsnet, fjerner du
sikringsstroppen og klipset ved å skyve
klipset mot fremsiden av hanskeromdøren
og løfte klipset ut av hanskeromdøren.
5. Fjern filterdekselet ved å løse ut fliken og
klemmen som fester filteret til HVAC-
dekselet. Løsne klemmen ved å trekke
døren utover. Løsne filterdekselet fra
hengslene på høyre side for å fjerne dek-
selet helt.
Hanskerom
1 – stoppere på hanskerommet
2 – sikringsstropp for hanskerommet
3 – hanskeromdør
SERVICE OG VEDLIKEHOLD
256

6. Fjern luftfilteret ved å løfte det rett ut av
dekselet.
7. Monter luftfilteret med pilen pekende
nedover. Ved montering av filterdekselet
må du passe på at festeflikene er godt fast
i dekselet.
FORSIKTIG!
Kupéluftfilteret er identifisert med en pil
som angir retningen luftstrømmen har
gjennom filteret. Hvis filteret blir montert
på feil måte, må det skiftes oftere.
8. Sett hanskeromdøren tilbake på hengse-
len og fest sikringsstroppen ved å sette
klipset inn i hanskerommet og skyve det
bort fra fronten av hanskeromdøren.
9. Stopperne for hanskeromdøren kneppes
på plass ved å lukke hanskeromdøren nes-
ten helt igjen.
MERK:
Pass på at hengslene for hanskeromdøren
og stopperne er helt festet.
Vindusviskerblad
Rengjør gummikantene på vindusviskerbla-
dene og frontruten jevnlig med en svamp eller
myk klut og et mildt rengjøringsmiddel uten
slipemiddel. Dette vil fjerne oppsamlet vei-
salt og asfaltbelegg.Bruk av vindusviskerne på tørt glass over
lengre perioder kan forårsake slitasje på vin-
dusviskerbladene. Bruk alltid spylervæske
ved bruk av vindusviskerne til å fjerne veisalt
eller smuss fra en tørr frontrute.
Unngå å bruke vindusviskerbladene til å
fjerne rim eller is fra frontruten. Hold gum-
mien på vindusviskerbladene unna petrole-
umsbaserte produkter som motorolje, bensin
og lignende.
MERK:
Den forventede levetiden på vindusviskerbla-
dene varierer avhengig av geografisk område
og hvor ofte de brukes. DÃ¥rlig ytelse av vin-
dusviskerbladene kan vises i form av vibrasjo-
ner, merker, vannstriper eller våte flekker.
Hvis noe av dette oppstår, rengjør du vindus-
viskerbladene eller bytter dem ut hvis nød-
vendig.
Vindusviskerbladene og vindusviskerarmene
må undersøkes jevnlig, og ikke bare når du får
problemer med dem. Undersøkelsen bør
dekke følgende:
• Slitasje eller ujevne kanter
• Fremmedlegemer

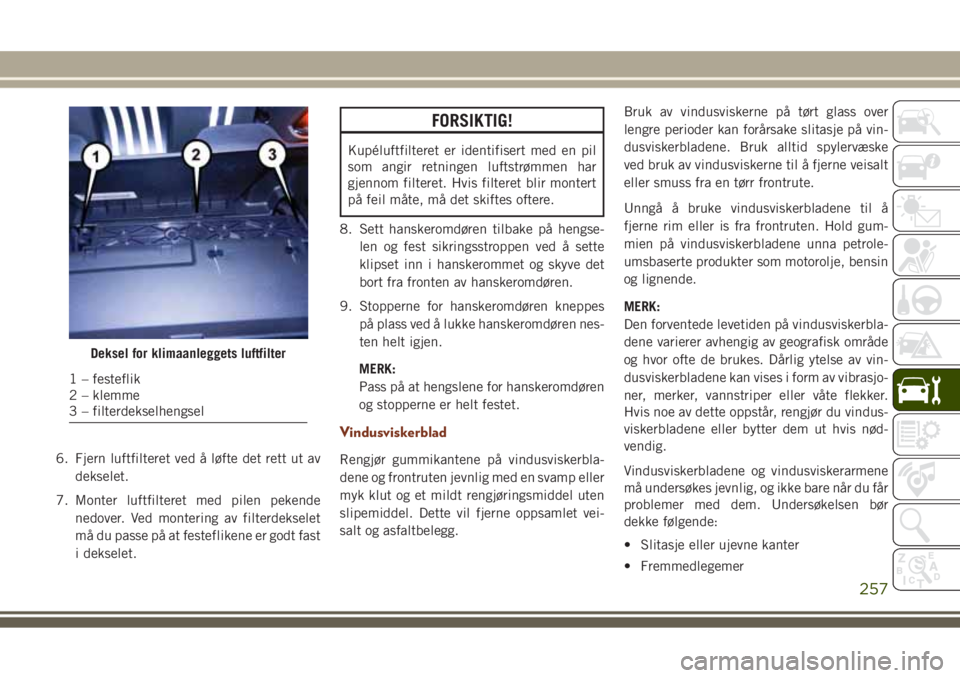

Deksel for klimaanleggets luftfilter
1 – festeflik
2 – klemme
3 – filterdekselhengsel
257

• Hardhet eller sprekker
• Deformering eller tretthet
Hvis det er skader på et vindusviskerblad
eller en vindusviskerarm, bytter du ut den
aktuelle komponenten med en ny enhet. Ikke
prøv å reparere en vindusviskerarm eller et
blad som er skadet.
Demontere/montere fremre vindusviskerblad
FORSIKTIG!
Ikke la vindusviskerarmen sprette tilbake
mot vinduet uten at vindusviskerbladet er
på plass, ettersom dette kan skade vin-
duet.
1. Løft vindusviskerarmen for å heve vindus-
viskerbladet fra vinduet, til vindusvis-
kerarmen står helt oppe.
2. Du løsner vindusviskerbladet fra vindus-
viskerarmen ved å vippe opp utløserhem-
pen på vindusviskerbladet, Hold vindus-
viskerarmen med den ene hånden, og skyv
vindusviskerbladet nedover mot basen av
armen.3. Med vindusviskerbladet frakoblet fjerner
du det fra vindusviskerarmen ved å holde
i vindusviskerarmen med den ene hånden
og skille vindusviskerbladet fra vindusvis-

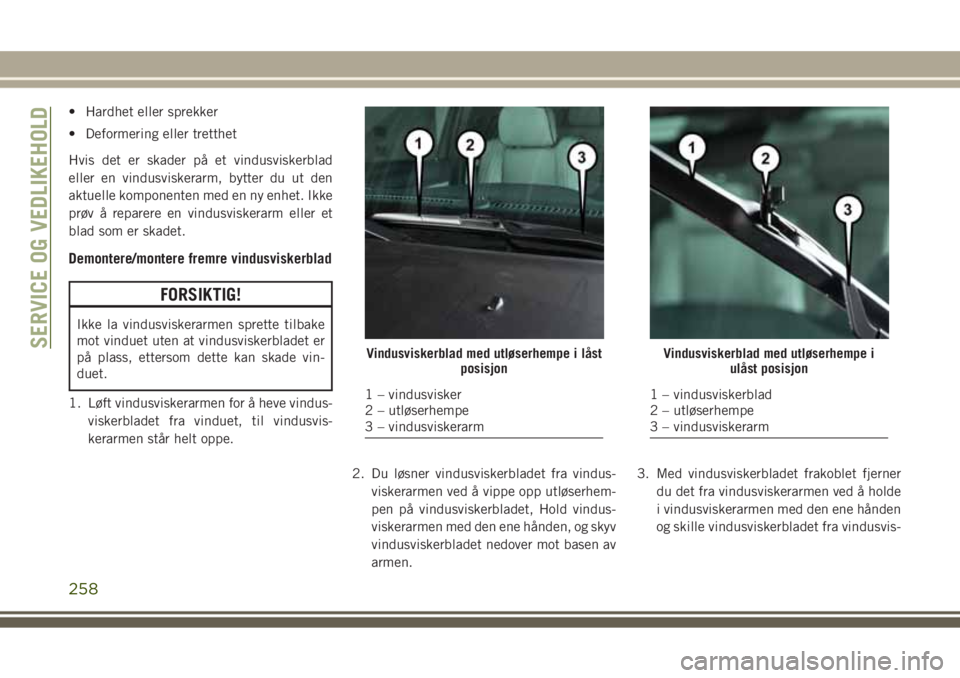

Vindusviskerblad med utløserhempe i låst
posisjon
1 – vindusvisker
2 – utløserhempe
3 – vindusviskerarm
Vindusviskerblad med utløserhempe i
ulåst posisjon
1 – vindusviskerblad
2 – utløserhempe
3 – vindusviskerarm
SERVICE OG VEDLIKEHOLD
258
