JEEP GRAND CHEROKEE 2017 Drift- og vedlikeholdshåndbok (in Norwegian)

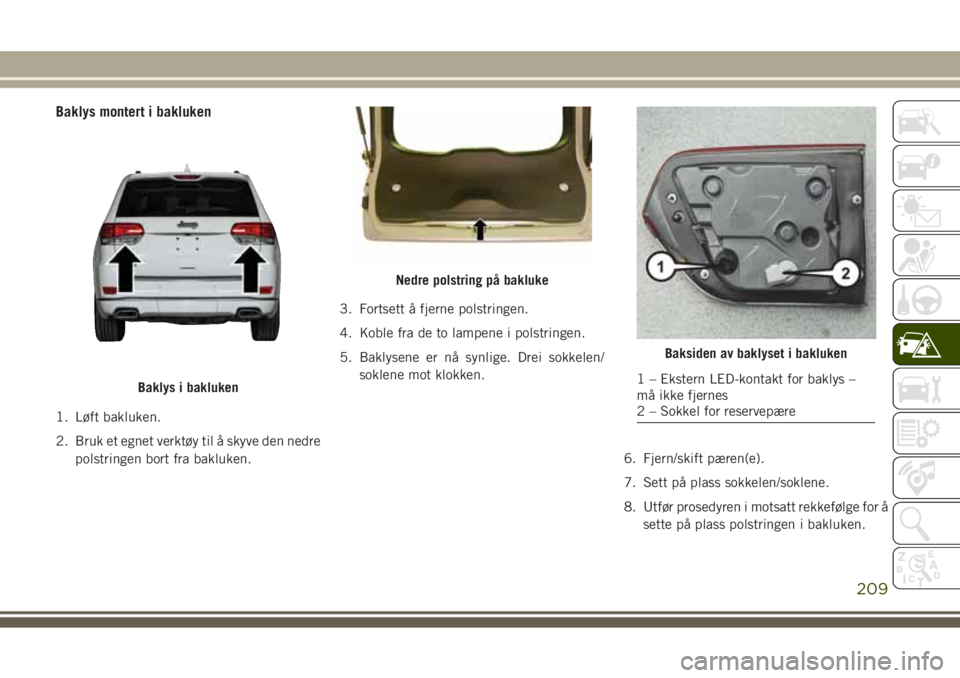

Baklys montert i bakluken
1. Løft bakluken.
2. Bruk et egnet verktøy til å skyve den nedre
polstringen bort fra bakluken.3. Fortsett å fjerne polstringen.
4. Koble fra de to lampene i polstringen.
5. Baklysene er nå synlige. Drei sokkelen/
soklene mot klokken.
6. Fjern/skift pæren(e).
7. Sett på plass sokkelen/soklene.
8. Utfør prosedyren i motsatt rekkefølge for å
sette på plass polstringen i bakluken.
Baklys i bakluken
Nedre polstring på bakluke
Baksiden av baklyset i bakluken
1 – Ekstern LED-kontakt for baklys –
må ikke fjernes
2 – Sokkel for reservepære
209

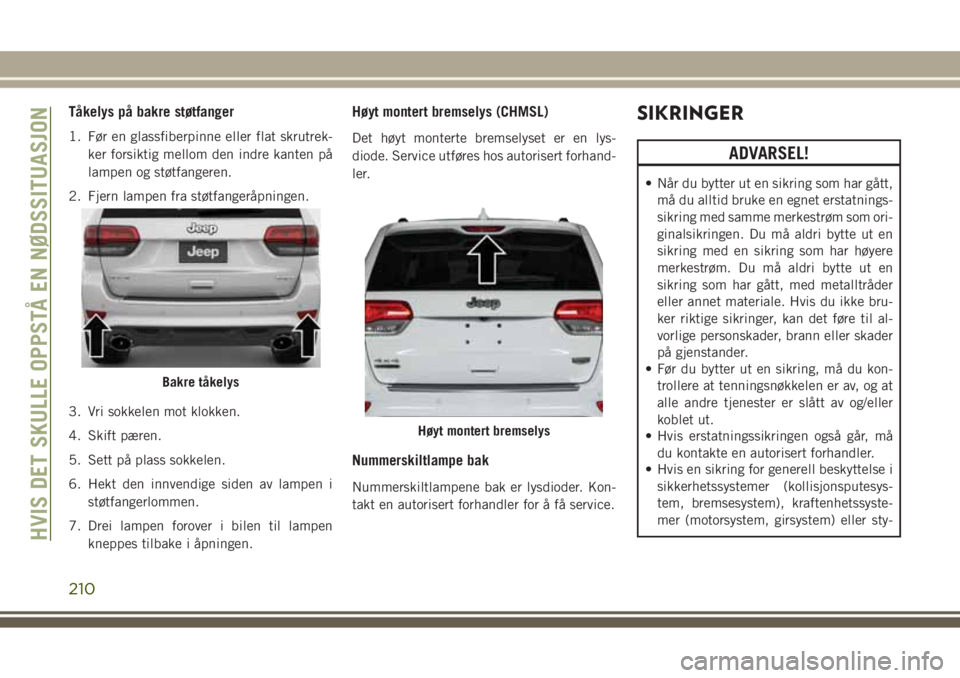

Tåkelys på bakre støtfanger
1. Før en glassfiberpinne eller flat skrutrek-
ker forsiktig mellom den indre kanten på
lampen og støtfangeren.
2. Fjern lampen fra støtfangeråpningen.
3. Vri sokkelen mot klokken.
4. Skift pæren.
5. Sett på plass sokkelen.
6. Hekt den innvendige siden av lampen i
støtfangerlommen.
7. Drei lampen forover i bilen til lampen
kneppes tilbake i åpningen.
Høyt montert bremselys (CHMSL)
Det høyt monterte bremselyset er en lys-
diode. Service utføres hos autorisert forhand-
ler.
Nummerskiltlampe bak
Nummerskiltlampene bak er lysdioder. Kon-
takt en autorisert forhandler for å få service.
SIKRINGER
ADVARSEL!
• Når du bytter ut en sikring som har gått,
må du alltid bruke en egnet erstatnings-
sikring med samme merkestrøm som ori-
ginalsikringen. Du må aldri bytte ut en
sikring med en sikring som har høyere
merkestrøm. Du må aldri bytte ut en
sikring som har gått, med metalltråder
eller annet materiale. Hvis du ikke bru-
ker riktige sikringer, kan det føre til al-
vorlige personskader, brann eller skader
på gjenstander.
• Før du bytter ut en sikring, må du kon-
trollere at tenningsnøkkelen er av, og at
alle andre tjenester er slått av og/eller
koblet ut.
• Hvis erstatningssikringen også går, må
du kontakte en autorisert forhandler.
• Hvis en sikring for generell beskyttelse i
sikkerhetssystemer (kollisjonsputesys-
tem, bremsesystem), kraftenhetssyste-
mer (motorsystem, girsystem) eller sty-
Bakre tåkelys
Høyt montert bremselys
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
210

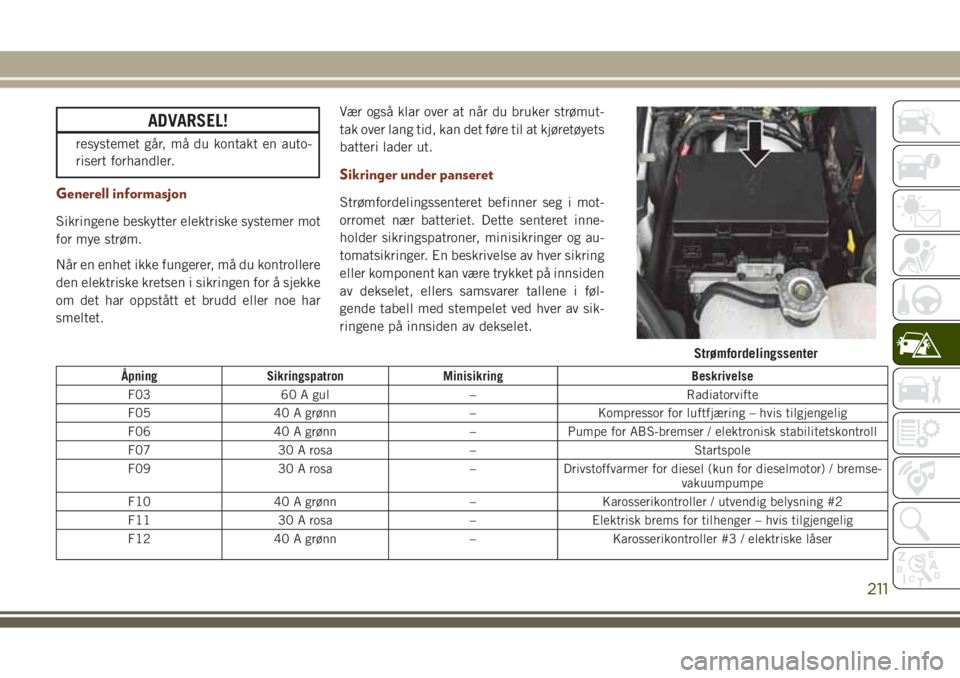

ADVARSEL!
resystemet går, må du kontakt en auto-
risert forhandler.
Generell informasjon
Sikringene beskytter elektriske systemer mot
for mye strøm.
Når en enhet ikke fungerer, må du kontrollere
den elektriske kretsen i sikringen for å sjekke
om det har oppstått et brudd eller noe har
smeltet.Vær også klar over at når du bruker strømut-
tak over lang tid, kan det føre til at kjøretøyets
batteri lader ut.
Sikringer under panseret
Strømfordelingssenteret befinner seg i mot-
orromet nær batteriet. Dette senteret inne-
holder sikringspatroner, minisikringer og au-
tomatsikringer. En beskrivelse av hver sikring
eller komponent kan være trykket på innsiden
av dekselet, ellers samsvarer tallene i føl-
gende tabell med stempelet ved hver av sik-
ringene på innsiden av dekselet.
Åpning Sikringspatron Minisikring Beskrivelse
F03 60 A gul – Radiatorvifte
F05 40 A grønn – Kompressor for luftfjæring – hvis tilgjengelig
F06 40 A grønn – Pumpe for ABS-bremser / elektronisk stabilitetskontroll
F07 30 A rosa – Startspole
F09 30 A rosa – Drivstoffvarmer for diesel (kun for dieselmotor) / bremse-
vakuumpumpe
F10 40 A grønn – Karosserikontroller / utvendig belysning #2
F11 30 A rosa – Elektrisk brems for tilhenger – hvis tilgjengelig
F12 40 A grønn – Karosserikontroller #3 / elektriske låser
Strømfordelingssenter
211

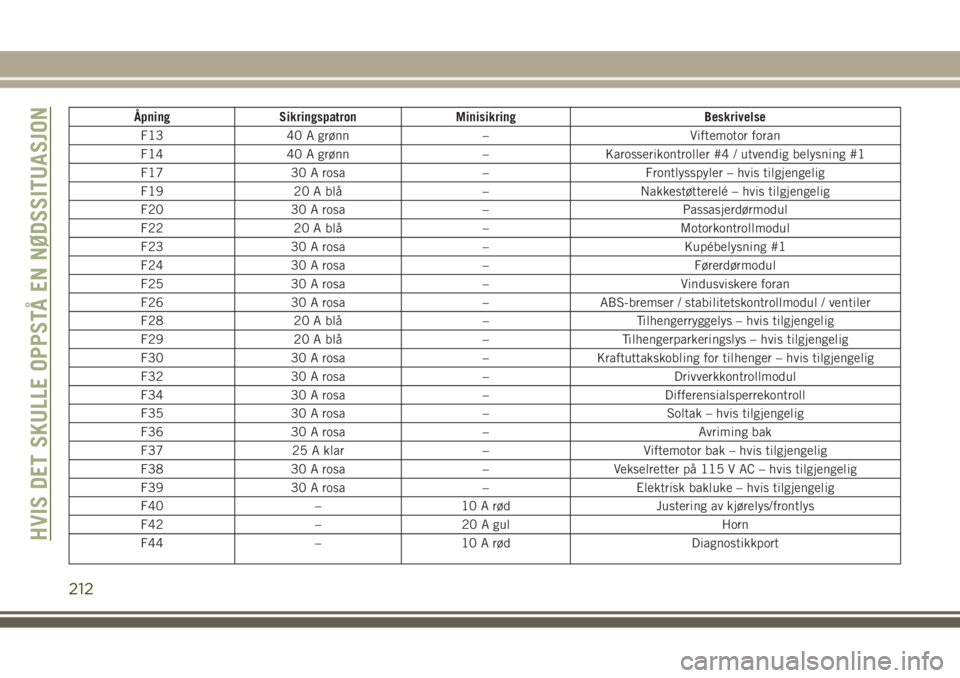

Åpning Sikringspatron Minisikring Beskrivelse
F13 40 A grønn – Viftemotor foran
F14 40 A grønn – Karosserikontroller #4 / utvendig belysning #1
F17 30 A rosa – Frontlysspyler – hvis tilgjengelig
F19 20 A blå – Nakkestøtterelé – hvis tilgjengelig
F20 30 A rosa – Passasjerdørmodul
F22 20 A blå – Motorkontrollmodul
F23 30 A rosa – Kupébelysning #1
F24 30 A rosa – Førerdørmodul
F25 30 A rosa – Vindusviskere foran
F26 30 A rosa – ABS-bremser / stabilitetskontrollmodul / ventiler
F28 20 A blå – Tilhengerryggelys – hvis tilgjengelig
F29 20 A blå – Tilhengerparkeringslys – hvis tilgjengelig
F30 30 A rosa – Kraftuttakskobling for tilhenger – hvis tilgjengelig
F32 30 A rosa – Drivverkkontrollmodul
F34 30 A rosa – Differensialsperrekontroll
F35 30 A rosa – Soltak – hvis tilgjengelig
F36 30 A rosa – Avriming bak
F37 25 A klar – Viftemotor bak – hvis tilgjengelig
F38 30 A rosa – Vekselretter på 115 V AC – hvis tilgjengelig
F39 30 A rosa – Elektrisk bakluke – hvis tilgjengelig
F40 – 10 A rød Justering av kjørelys/frontlys
F42 – 20 A gul Horn
F44 – 10 A rød Diagnostikkport
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
212

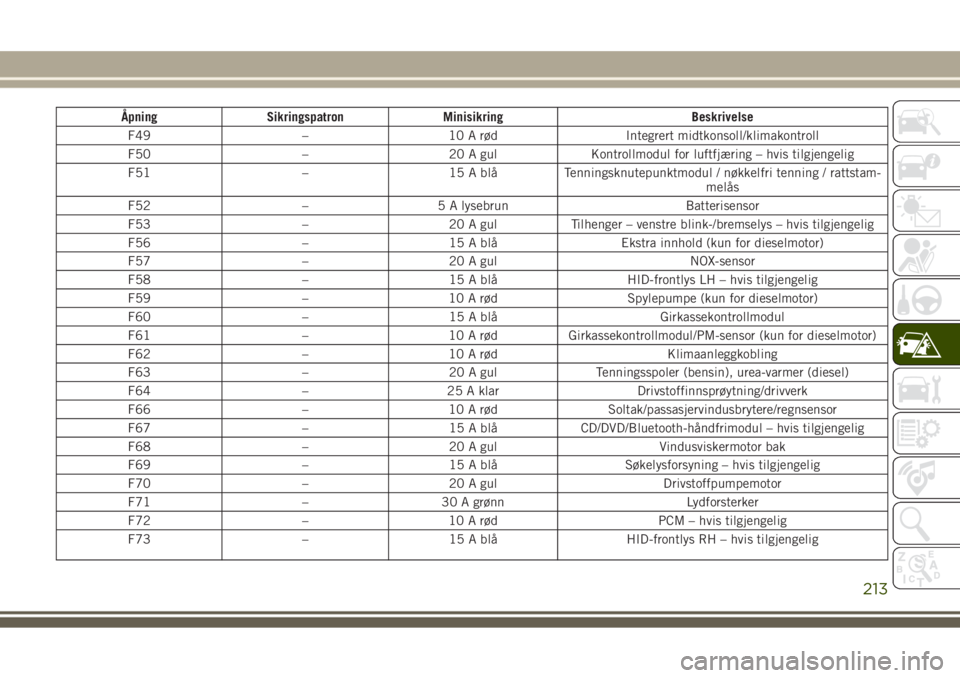

Åpning Sikringspatron Minisikring Beskrivelse
F49 – 10 A rød Integrert midtkonsoll/klimakontroll
F50 – 20 A gul Kontrollmodul for luftfjæring – hvis tilgjengelig
F51 – 15 A blå Tenningsknutepunktmodul / nøkkelfri tenning / rattstam-
melås
F52 – 5 A lysebrun Batterisensor
F53 – 20 A gul Tilhenger – venstre blink-/bremselys – hvis tilgjengelig
F56 – 15 A blå Ekstra innhold (kun for dieselmotor)
F57 – 20 A gul NOX-sensor
F58 – 15 A blå HID-frontlys LH – hvis tilgjengelig
F59 – 10 A rød Spylepumpe (kun for dieselmotor)
F60 – 15 A blå Girkassekontrollmodul
F61 – 10 A rød Girkassekontrollmodul/PM-sensor (kun for dieselmotor)
F62 – 10 A rød Klimaanleggkobling
F63 – 20 A gul Tenningsspoler (bensin), urea-varmer (diesel)
F64 – 25 A klar Drivstoffinnsprøytning/drivverk
F66 – 10 A rød Soltak/passasjervindusbrytere/regnsensor
F67 – 15 A blå CD/DVD/Bluetooth-håndfrimodul – hvis tilgjengelig
F68 – 20 A gul Vindusviskermotor bak
F69 – 15 A blå Søkelysforsyning – hvis tilgjengelig
F70 – 20 A gul Drivstoffpumpemotor
F71 – 30 A grønn Lydforsterker
F72 – 10 A rød PCM – hvis tilgjengelig
F73 – 15 A blå HID-frontlys RH – hvis tilgjengelig
213

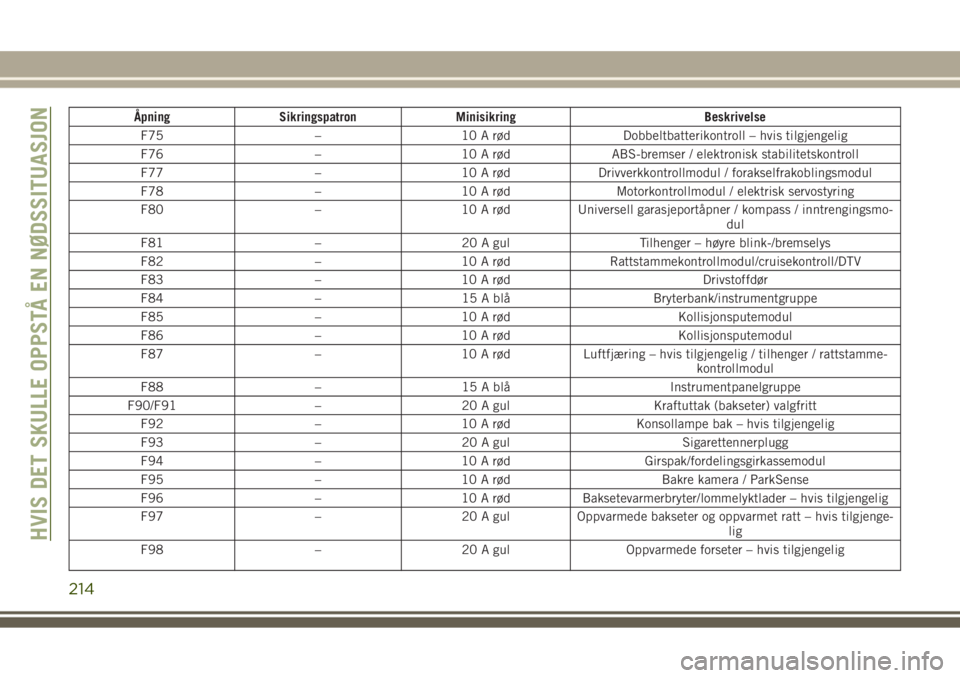

Åpning Sikringspatron Minisikring Beskrivelse
F75 – 10 A rød Dobbeltbatterikontroll – hvis tilgjengelig
F76 – 10 A rød ABS-bremser / elektronisk stabilitetskontroll
F77 – 10 A rød Drivverkkontrollmodul / forakselfrakoblingsmodul
F78 – 10 A rød Motorkontrollmodul / elektrisk servostyring
F80 – 10 A rød Universell garasjeportåpner / kompass / inntrengingsmo-
dul
F81 – 20 A gul Tilhenger – høyre blink-/bremselys
F82 – 10 A rød Rattstammekontrollmodul/cruisekontroll/DTV
F83 – 10 A rød Drivstoffdør
F84 – 15 A blå Bryterbank/instrumentgruppe
F85 – 10 A rød Kollisjonsputemodul
F86 – 10 A rød Kollisjonsputemodul
F87 – 10 A rød Luftfjæring – hvis tilgjengelig / tilhenger / rattstamme-
kontrollmodul
F88 – 15 A blå Instrumentpanelgruppe
F90/F91 – 20 A gul Kraftuttak (bakseter) valgfritt
F92 – 10 A rød Konsollampe bak – hvis tilgjengelig
F93 – 20 A gul Sigarettennerplugg
F94 – 10 A rød Girspak/fordelingsgirkassemodul
F95 – 10 A rød Bakre kamera / ParkSense
F96 – 10 A rød Baksetevarmerbryter/lommelyktlader – hvis tilgjengelig
F97 – 20 A gul Oppvarmede bakseter og oppvarmet ratt – hvis tilgjenge-
lig
F98 – 20 A gul Oppvarmede forseter – hvis tilgjengelig
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
214

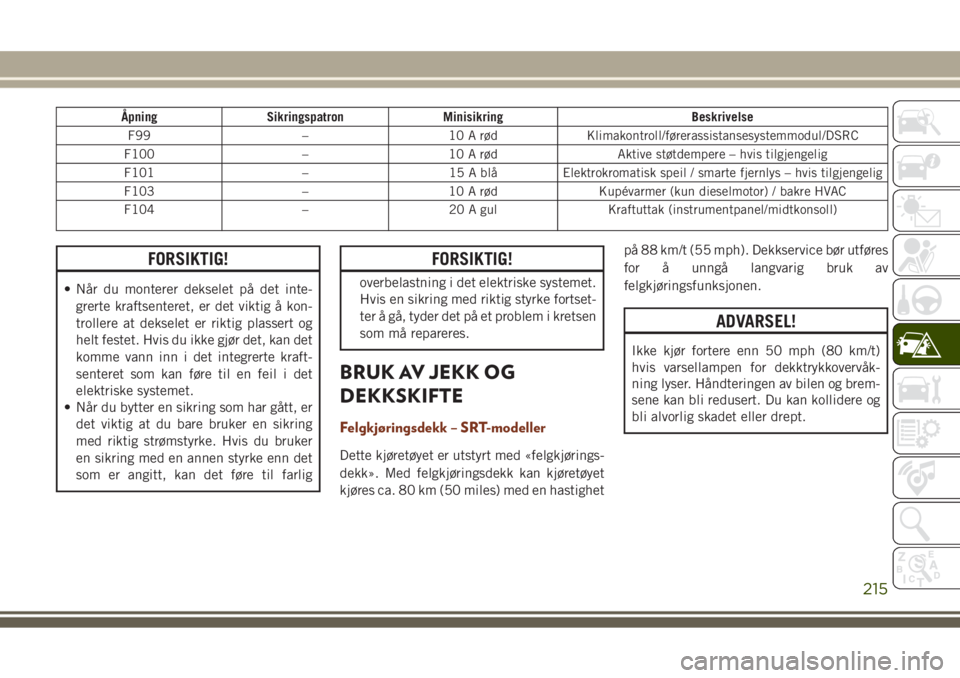

Åpning Sikringspatron Minisikring Beskrivelse
F99 – 10 A rød Klimakontroll/førerassistansesystemmodul/DSRC
F100 – 10 A rød Aktive støtdempere – hvis tilgjengelig
F101 – 15 A blå Elektrokromatisk speil / smarte fjernlys – hvis tilgjengelig
F103 – 10 A rød Kupévarmer (kun dieselmotor) / bakre HVAC
F104 – 20 A gul Kraftuttak (instrumentpanel/midtkonsoll)
FORSIKTIG!
• Når du monterer dekselet på det inte-
grerte kraftsenteret, er det viktig å kon-
trollere at dekselet er riktig plassert og
helt festet. Hvis du ikke gjør det, kan det
komme vann inn i det integrerte kraft-
senteret som kan føre til en feil i det
elektriske systemet.
• Når du bytter en sikring som har gått, er
det viktig at du bare bruker en sikring
med riktig strømstyrke. Hvis du bruker
en sikring med en annen styrke enn det
som er angitt, kan det føre til farlig
FORSIKTIG!
overbelastning i det elektriske systemet.
Hvis en sikring med riktig styrke fortset-
ter å gå, tyder det på et problem i kretsen
som må repareres.
BRUK AV JEKK OG
DEKKSKIFTE
Felgkjøringsdekk – SRT-modeller
Dette kjøretøyet er utstyrt med «felgkjørings-
dekk». Med felgkjøringsdekk kan kjøretøyet
kjøres ca. 80 km (50 miles) med en hastighetpå 88 km/t (55 mph). Dekkservice bør utføres
for å unngå langvarig bruk av
felgkjøringsfunksjonen.
ADVARSEL!
Ikke kjør fortere enn 50 mph (80 km/t)
hvis varsellampen for dekktrykkovervåk-
ning lyser. Håndteringen av bilen og brem-
sene kan bli redusert. Du kan kollidere og
bli alvorlig skadet eller drept.
215

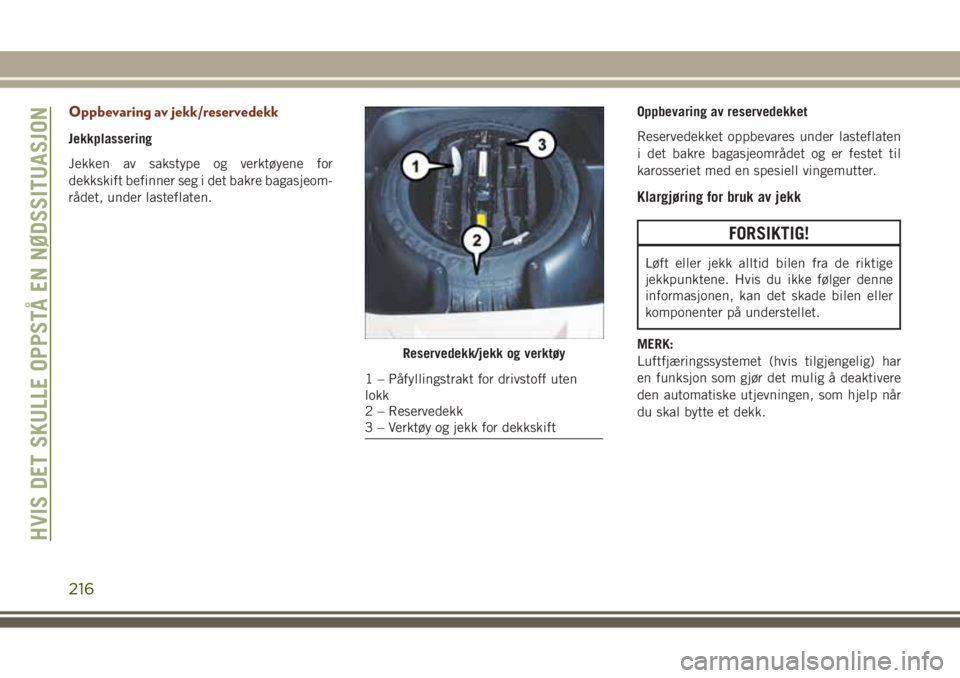

Oppbevaring av jekk/reservedekk
Jekkplassering
Jekken av sakstype og verktøyene for
dekkskift befinner seg i det bakre bagasjeom-
rådet, under lasteflaten.Oppbevaring av reservedekket
Reservedekket oppbevares under lasteflaten
i det bakre bagasjeområdet og er festet til
karosseriet med en spesiell vingemutter.
Klargjøring for bruk av jekk
FORSIKTIG!
Løft eller jekk alltid bilen fra de riktige
jekkpunktene. Hvis du ikke følger denne
informasjonen, kan det skade bilen eller
komponenter på understellet.
MERK:
Luftfjæringssystemet (hvis tilgjengelig) har
en funksjon som gjør det mulig å deaktivere
den automatiske utjevningen, som hjelp når
du skal bytte et dekk.
Reservedekk/jekk og verktøy
1 – Påfyllingstrakt for drivstoff uten
lokk
2 – Reservedekk
3 – Verktøy og jekk for dekkskift
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
216

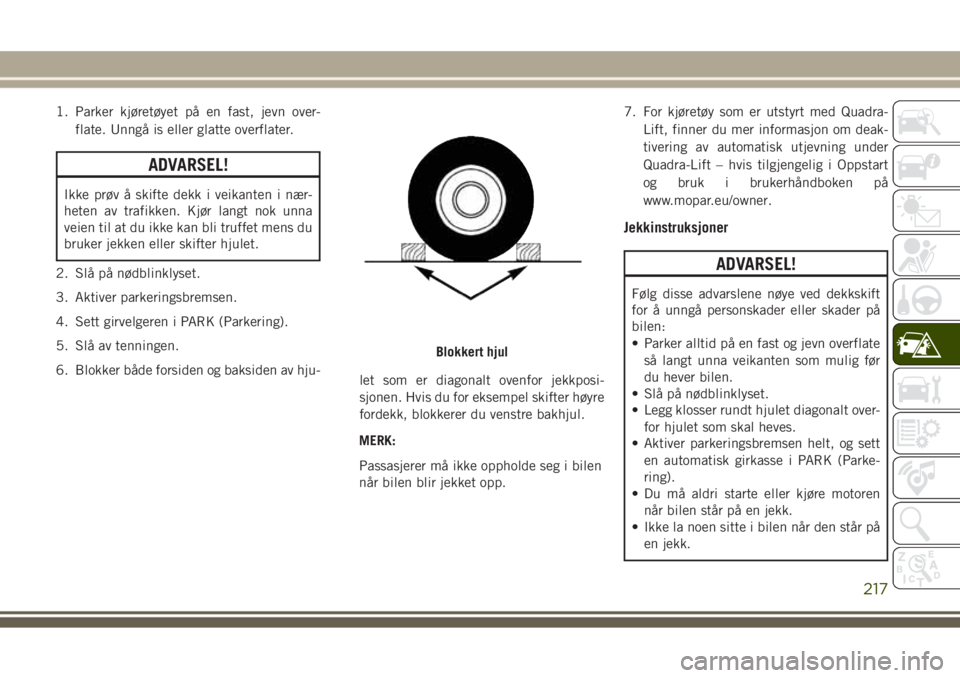

1. Parker kjøretøyet på en fast, jevn over-
flate. Unngå is eller glatte overflater.
ADVARSEL!
Ikke prøv å skifte dekk i veikanten i nær-
heten av trafikken. Kjør langt nok unna
veien til at du ikke kan bli truffet mens du
bruker jekken eller skifter hjulet.
2. Slå på nødblinklyset.
3. Aktiver parkeringsbremsen.
4. Sett girvelgeren i PARK (Parkering).
5. Slå av tenningen.
6. Blokker både forsiden og baksiden av hju-
let som er diagonalt ovenfor jekkposi-
sjonen. Hvis du for eksempel skifter høyre
fordekk, blokkerer du venstre bakhjul.
MERK:
Passasjerer må ikke oppholde seg i bilen
når bilen blir jekket opp.7. For kjøretøy som er utstyrt med Quadra-
Lift, finner du mer informasjon om deak-
tivering av automatisk utjevning under
Quadra-Lift – hvis tilgjengelig i Oppstart
og bruk i brukerhåndboken på
www.mopar.eu/owner.
Jekkinstruksjoner
ADVARSEL!
Følg disse advarslene nøye ved dekkskift
for å unngå personskader eller skader på
bilen:
• Parker alltid på en fast og jevn overflate
så langt unna veikanten som mulig før
du hever bilen.
• Slå på nødblinklyset.
• Legg klosser rundt hjulet diagonalt over-
for hjulet som skal heves.
• Aktiver parkeringsbremsen helt, og sett
en automatisk girkasse i PARK (Parke-
ring).
• Du må aldri starte eller kjøre motoren
når bilen står på en jekk.
• Ikke la noen sitte i bilen når den står på
en jekk.
Blokkert hjul
217

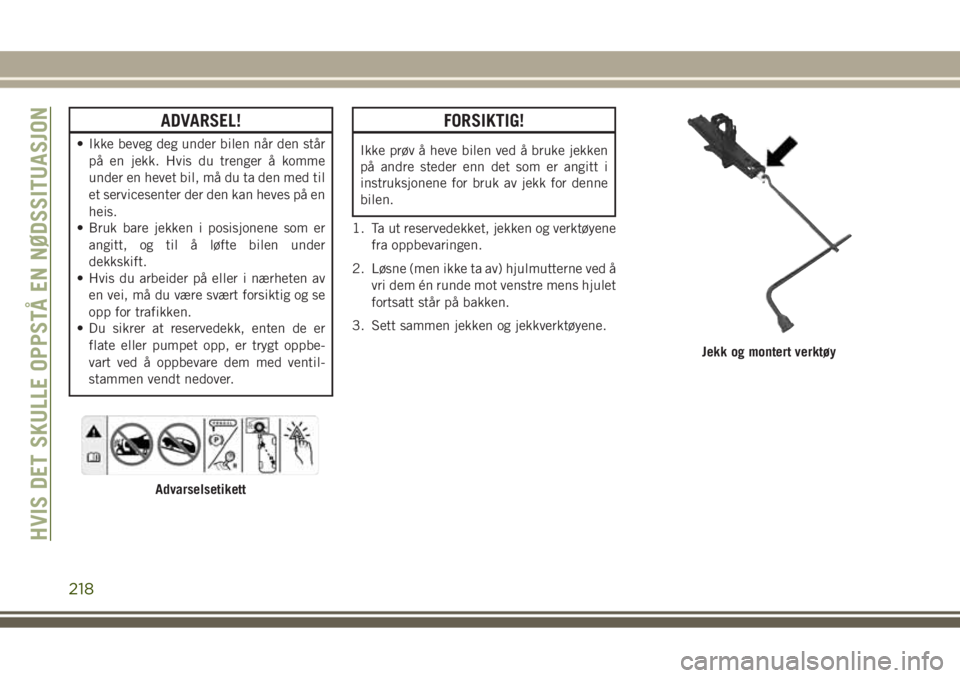

ADVARSEL!
• Ikke beveg deg under bilen når den står
på en jekk. Hvis du trenger å komme
under en hevet bil, må du ta den med til
et servicesenter der den kan heves på en
heis.
• Bruk bare jekken i posisjonene som er
angitt, og til å løfte bilen under
dekkskift.
• Hvis du arbeider på eller i nærheten av
en vei, må du være svært forsiktig og se
opp for trafikken.
• Du sikrer at reservedekk, enten de er
flate eller pumpet opp, er trygt oppbe-
vart ved å oppbevare dem med ventil-
stammen vendt nedover.
FORSIKTIG!
Ikke prøv å heve bilen ved å bruke jekken
på andre steder enn det som er angitt i
instruksjonene for bruk av jekk for denne
bilen.
1. Ta ut reservedekket, jekken og verktøyene
fra oppbevaringen.
2. Løsne (men ikke ta av) hjulmutterne ved å
vri dem én runde mot venstre mens hjulet
fortsatt står på bakken.
3. Sett sammen jekken og jekkverktøyene.
Advarselsetikett
Jekk og montert verktøy
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
218
