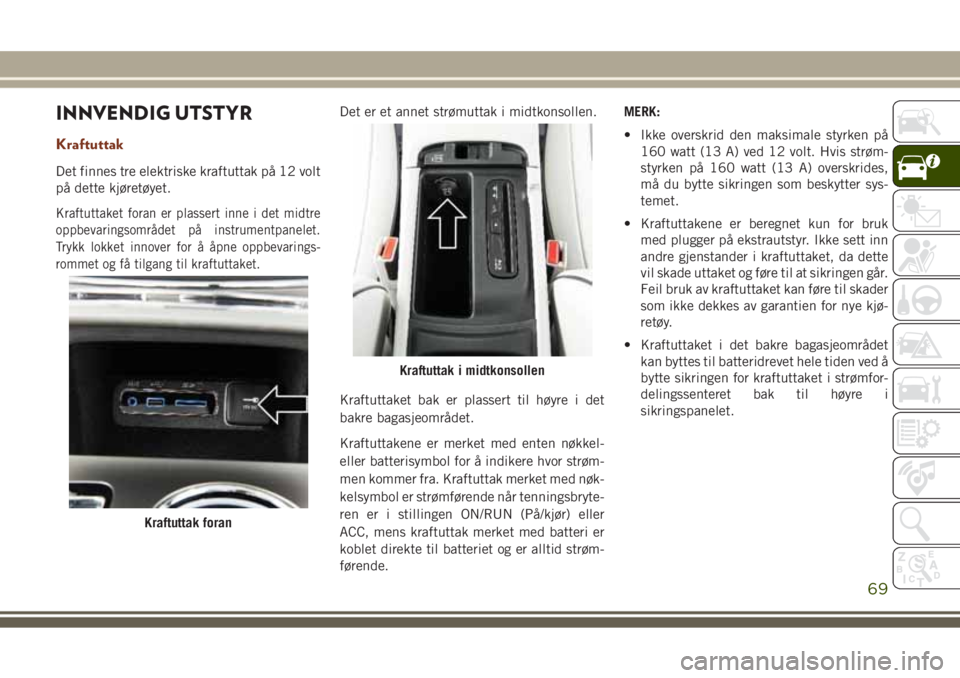

INNVENDIG UTSTYR
Kraftuttak
Det finnes tre elektriske kraftuttak på 12 volt
på dette kjøretøyet.
Kraftuttaket foran er plassert inne i det midtre
oppbevaringsområdet på instrumentpanelet.
Trykk lokket innover for å åpne oppbevarings-
rommet og få tilgang til kraftuttaket.
Det er et annet strømuttak i midtkonsollen.
Kraftuttaket bak er plassert til høyre i det
bakre bagasjeområdet.
Kraftuttakene er merket med enten nøkkel-
eller batterisymbol for å indikere hvor strøm-
men kommer fra. Kraftuttak merket med nøk-
kelsymbol er strømførende når tenningsbryte-
ren er i stillingen ON/RUN (På/kjør) eller
ACC, mens kraftuttak merket med batteri er
koblet direkte til batteriet og er alltid strøm-
førende.MERK:
• Ikke overskrid den maksimale styrken på
160 watt (13 A) ved 12 volt. Hvis strøm-
styrken på 160 watt (13 A) overskrides,
må du bytte sikringen som beskytter sys-
temet.
• Kraftuttakene er beregnet kun for bruk
med plugger på ekstrautstyr. Ikke sett inn
andre gjenstander i kraftuttaket, da dette
vil skade uttaket og føre til at sikringen går.
Feil bruk av kraftuttaket kan føre til skader
som ikke dekkes av garantien for nye kjø-
retøy.
• Kraftuttaket i det bakre bagasjeområdet
kan byttes til batteridrevet hele tiden ved å
bytte sikringen for kraftuttaket i strømfor-
delingssenteret bak til høyre i
sikringspanelet.
Kraftuttak foran
Kraftuttak i midtkonsollen
69
Page 72 of 380

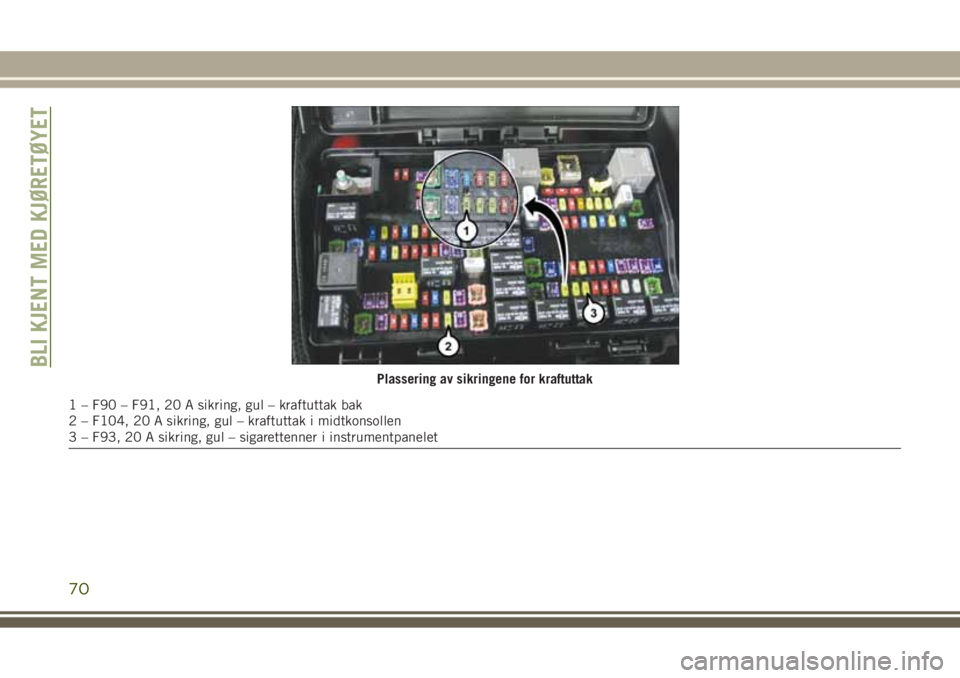

Plassering av sikringene for kraftuttak
1 – F90 – F91, 20 A sikring, gul – kraftuttak bak
2 – F104, 20 A sikring, gul – kraftuttak i midtkonsollen
3 – F93, 20 A sikring, gul – sigarettenner i instrumentpanelet
BLI KJENT MED KJØRETØYET
70
Page 73 of 380

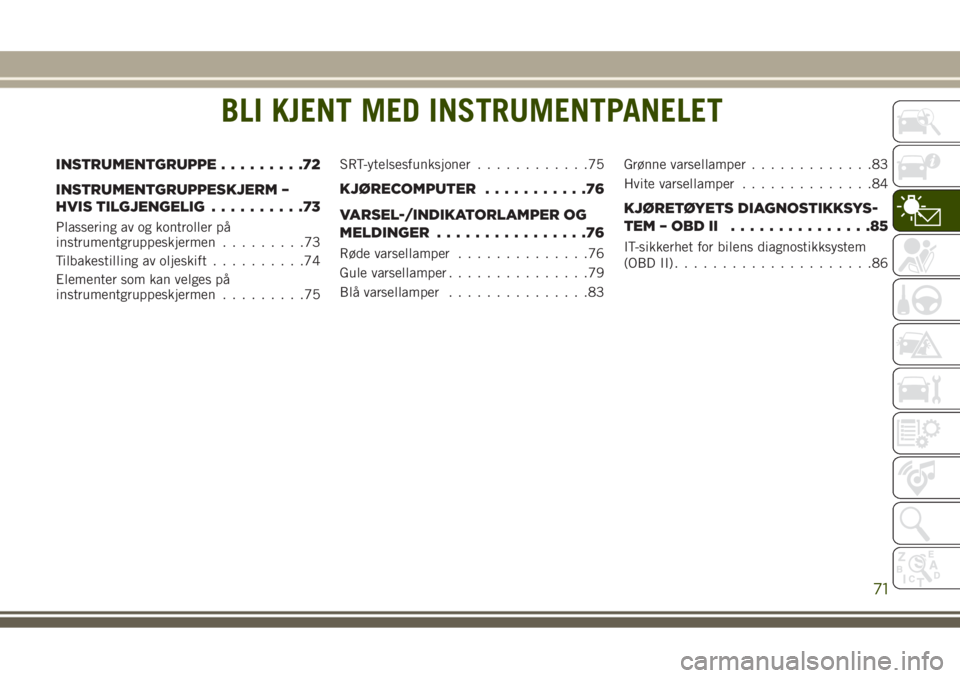

BLI KJENT MED INSTRUMENTPANELET
INSTRUMENTGRUPPE.........72
INSTRUMENTGRUPPESKJERM –
HVIS TILGJENGELIG..........73
Plassering av og kontroller på
instrumentgruppeskjermen.........73
Tilbakestilling av oljeskift..........74
Elementer som kan velges på
instrumentgruppeskjermen.........75SRT-ytelsesfunksjoner............75
KJØRECOMPUTER...........76
VARSEL-/INDIKATORLAMPER OG
MELDINGER................76
Røde varsellamper..............76
Gule varsellamper...............79
Blå varsellamper...............83Grønne varsellamper.............83
Hvite varsellamper..............84
KJØRETØYETS DIAGNOSTIKKSYS-
TEM–OBDII ...............85
IT-sikkerhet for bilens diagnostikksystem
(OBD II).....................86
BLI KJENT MED INSTRUMENTPANELET
71
Page 74 of 380

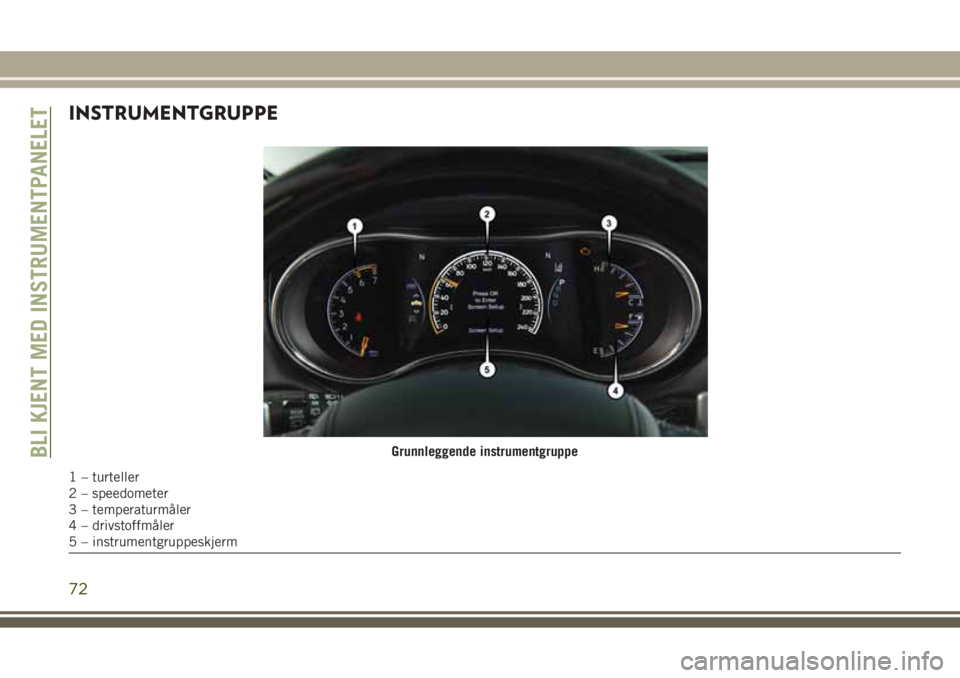

INSTRUMENTGRUPPE
Grunnleggende instrumentgruppe
1 – turteller
2 – speedometer
3 – temperaturmåler
4 – drivstoffmåler
5 – instrumentgruppeskjerm
BLI KJENT MED INSTRUMENTPANELET
72
Page 75 of 380

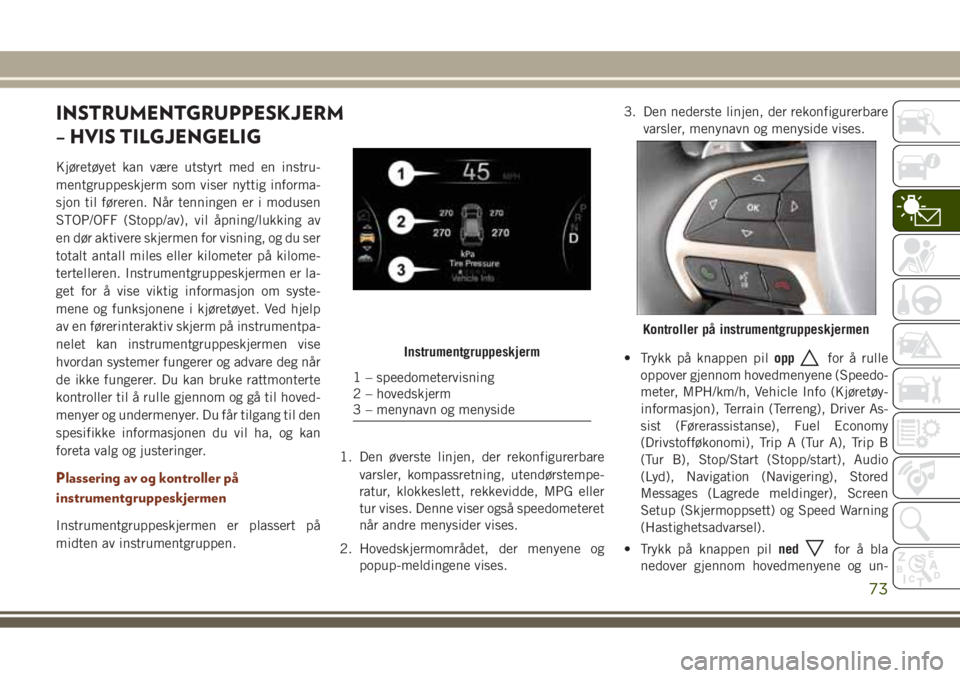

INSTRUMENTGRUPPESKJERM
– HVIS TILGJENGELIG
Kjøretøyet kan være utstyrt med en instru-
mentgruppeskjerm som viser nyttig informa-
sjon til føreren. Når tenningen er i modusen
STOP/OFF (Stopp/av), vil åpning/lukking av
en dør aktivere skjermen for visning, og du ser
totalt antall miles eller kilometer på kilome-
tertelleren. Instrumentgruppeskjermen er la-
get for å vise viktig informasjon om syste-
mene og funksjonene i kjøretøyet. Ved hjelp
av en førerinteraktiv skjerm på instrumentpa-
nelet kan instrumentgruppeskjermen vise
hvordan systemer fungerer og advare deg når
de ikke fungerer. Du kan bruke rattmonterte
kontroller til å rulle gjennom og gå til hoved-
menyer og undermenyer. Du får tilgang til den
spesifikke informasjonen du vil ha, og kan
foreta valg og justeringer.
Plassering av og kontroller på
instrumentgruppeskjermen
Instrumentgruppeskjermen er plassert på
midten av instrumentgruppen.1. Den øverste linjen, der rekonfigurerbare
varsler, kompassretning, utendørstempe-
ratur, klokkeslett, rekkevidde, MPG eller
tur vises. Denne viser også speedometeret
når andre menysider vises.
2. Hovedskjermområdet, der menyene og
popup-meldingene vises.3. Den nederste linjen, der rekonfigurerbare
varsler, menynavn og menyside vises.
• Trykk på knappen pilopp
for å rulle
oppover gjennom hovedmenyene (Speedo-
meter, MPH/km/h, Vehicle Info (Kjøretøy-
informasjon), Terrain (Terreng), Driver As-
sist (Førerassistanse), Fuel Economy
(Drivstofføkonomi), Trip A (Tur A), Trip B
(Tur B), Stop/Start (Stopp/start), Audio
(Lyd), Navigation (Navigering), Stored
Messages (Lagrede meldinger), Screen
Setup (Skjermoppsett) og Speed Warning
(Hastighetsadvarsel).
• Trykk på knappen pilned
for å bla
nedover gjennom hovedmenyene og un-
Instrumentgruppeskjerm
1 – speedometervisning
2 – hovedskjerm
3 – menynavn og menyside
Kontroller på instrumentgruppeskjermen
73

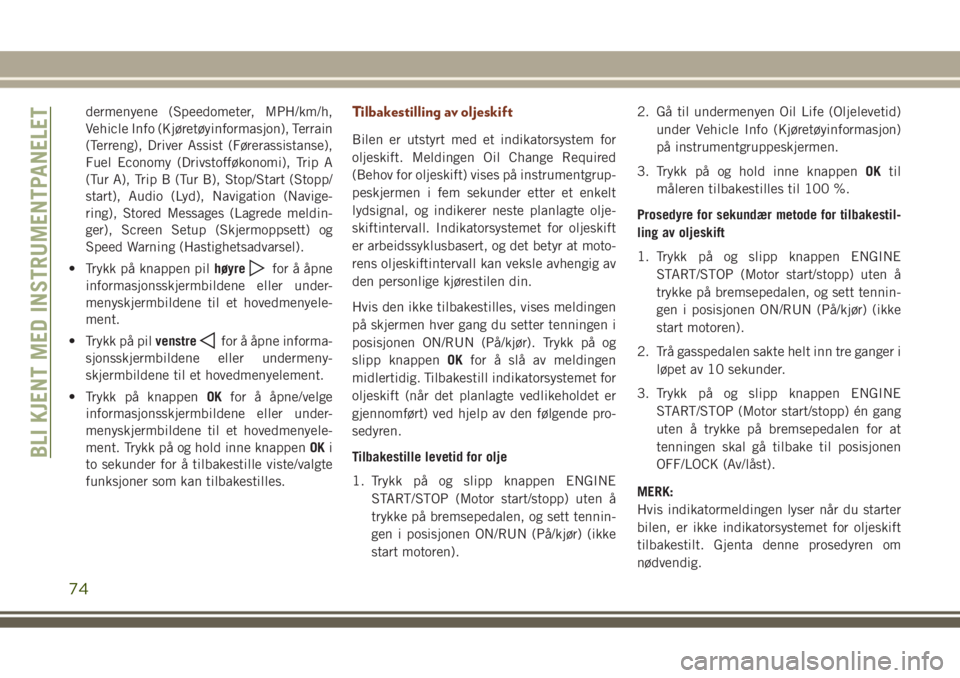

Page 76 of 380

dermenyene (Speedometer, MPH/km/h,
Vehicle Info (Kjøretøyinformasjon), Terrain
(Terreng), Driver Assist (Førerassistanse),
Fuel Economy (Drivstofføkonomi), Trip A
(Tur A), Trip B (Tur B), Stop/Start (Stopp/
start), Audio (Lyd), Navigation (Navige-
ring), Stored Messages (Lagrede meldin-
ger), Screen Setup (Skjermoppsett) og
Speed Warning (Hastighetsadvarsel).
• Trykk på knappen pilhøyre
for å åpne
informasjonsskjermbildene eller under-
menyskjermbildene til et hovedmenyele-
ment.
• Trykk på pilvenstre
for å åpne informa-
sjonsskjermbildene eller undermeny-
skjermbildene til et hovedmenyelement.
• Trykk på knappenOKfor å åpne/velge
informasjonsskjermbildene eller under-
menyskjermbildene til et hovedmenyele-
ment. Trykk på og hold inne knappenOKi
to sekunder for å tilbakestille viste/valgte
funksjoner som kan tilbakestilles.
Tilbakestilling av oljeskift
Bilen er utstyrt med et indikatorsystem for
oljeskift. Meldingen Oil Change Required
(Behov for oljeskift) vises på instrumentgrup-
peskjermen i fem sekunder etter et enkelt
lydsignal, og indikerer neste planlagte olje-
skiftintervall. Indikatorsystemet for oljeskift
er arbeidssyklusbasert, og det betyr at moto-
rens oljeskiftintervall kan veksle avhengig av
den personlige kjørestilen din.
Hvis den ikke tilbakestilles, vises meldingen
på skjermen hver gang du setter tenningen i
posisjonen ON/RUN (På/kjør). Trykk på og
slipp knappenOKfor å slå av meldingen
midlertidig. Tilbakestill indikatorsystemet for
oljeskift (når det planlagte vedlikeholdet er
gjennomført) ved hjelp av den følgende pro-
sedyren.
Tilbakestille levetid for olje
1. Trykk på og slipp knappen ENGINE
START/STOP (Motor start/stopp) uten å
trykke på bremsepedalen, og sett tennin-
gen i posisjonen ON/RUN (På/kjør) (ikke
start motoren).2. Gå til undermenyen Oil Life (Oljelevetid)
under Vehicle Info (Kjøretøyinformasjon)
på instrumentgruppeskjermen.
3. Trykk på og hold inne knappenOKtil
måleren tilbakestilles til 100 %.
Prosedyre for sekundær metode for tilbakestil-
ling av oljeskift
1. Trykk på og slipp knappen ENGINE
START/STOP (Motor start/stopp) uten å
trykke på bremsepedalen, og sett tennin-
gen i posisjonen ON/RUN (På/kjør) (ikke
start motoren).
2. Trå gasspedalen sakte helt inn tre ganger i
løpet av 10 sekunder.
3. Trykk på og slipp knappen ENGINE
START/STOP (Motor start/stopp) én gang
uten å trykke på bremsepedalen for at
tenningen skal gå tilbake til posisjonen
OFF/LOCK (Av/låst).
MERK:
Hvis indikatormeldingen lyser når du starter
bilen, er ikke indikatorsystemet for oljeskift
tilbakestilt. Gjenta denne prosedyren om
nødvendig.
BLI KJENT MED INSTRUMENTPANELET
74

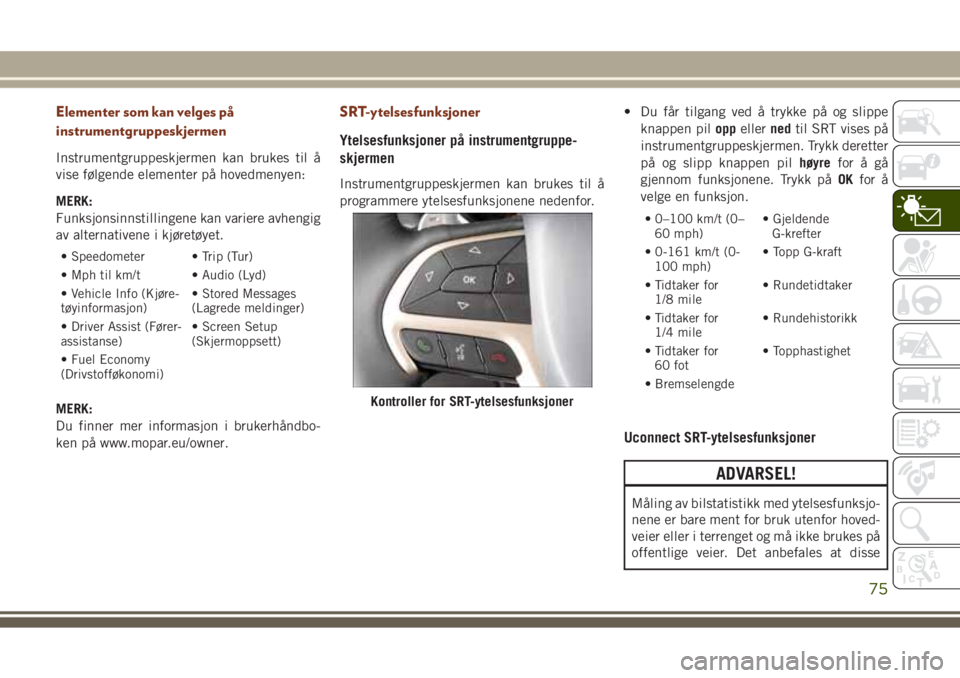

Page 77 of 380

Elementer som kan velges på
instrumentgruppeskjermen
Instrumentgruppeskjermen kan brukes til å
vise følgende elementer på hovedmenyen:
MERK:
Funksjonsinnstillingene kan variere avhengig
av alternativene i kjøretøyet.
• Speedometer • Trip (Tur)
• Mph til km/t • Audio (Lyd)
• Vehicle Info (Kjøre-
tøyinformasjon)• Stored Messages
(Lagrede meldinger)
• Driver Assist (Fører-
assistanse)• Screen Setup
(Skjermoppsett)
• Fuel Economy
(Drivstofføkonomi)
MERK:
Du finner mer informasjon i brukerhåndbo-
ken på www.mopar.eu/owner.
SRT-ytelsesfunksjoner
Ytelsesfunksjoner på instrumentgruppe-
skjermen
Instrumentgruppeskjermen kan brukes til å
programmere ytelsesfunksjonene nedenfor.• Du får tilgang ved å trykke på og slippe
knappen piloppellernedtil SRT vises på
instrumentgruppeskjermen. Trykk deretter
på og slipp knappen pilhøyreforågå
gjennom funksjonene. Trykk påOKfor å
velge en funksjon.
• 0–100 km/t (0–
60 mph)• Gjeldende
G-krefter
• 0-161 km/t (0-
100 mph)• Topp G-kraft
• Tidtaker for
1/8 mile• Rundetidtaker
• Tidtaker for
1/4 mile• Rundehistorikk
• Tidtaker for
60 fot• Topphastighet
• Bremselengde
Uconnect SRT-ytelsesfunksjoner
ADVARSEL!
Måling av bilstatistikk med ytelsesfunksjo-
nene er bare ment for bruk utenfor hoved-
veier eller i terrenget og må ikke brukes på
offentlige veier. Det anbefales at disse
Kontroller for SRT-ytelsesfunksjoner
75
Page 78 of 380

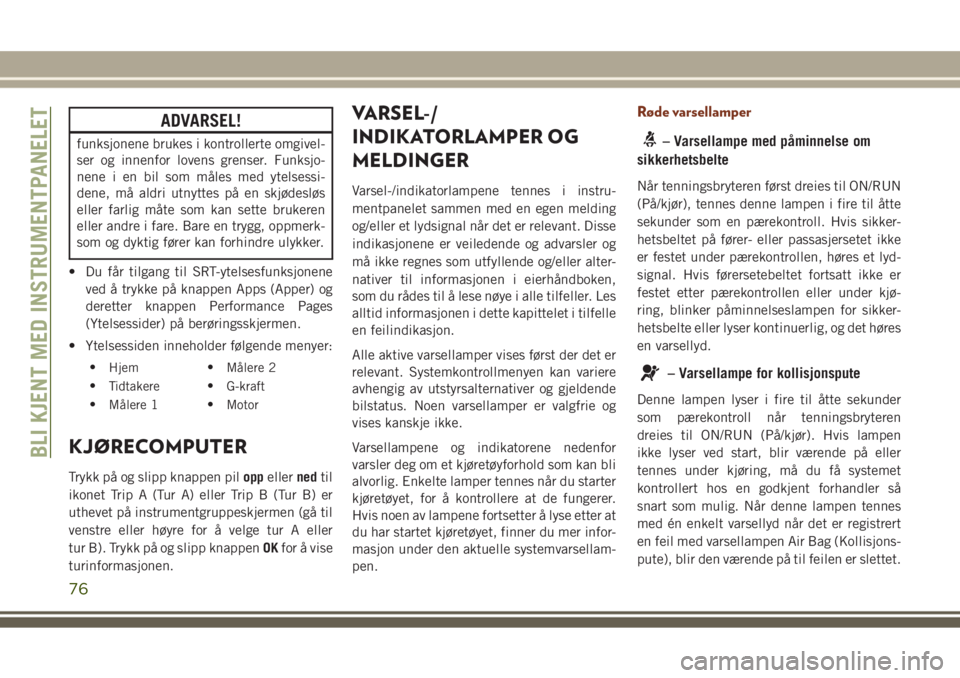

ADVARSEL!
funksjonene brukes i kontrollerte omgivel-
ser og innenfor lovens grenser. Funksjo-
nene i en bil som måles med ytelsessi-
dene, må aldri utnyttes på en skjødesløs
eller farlig måte som kan sette brukeren
eller andre i fare. Bare en trygg, oppmerk-
som og dyktig fører kan forhindre ulykker.
• Du får tilgang til SRT-ytelsesfunksjonene
ved å trykke på knappen Apps (Apper) og
deretter knappen Performance Pages
(Ytelsessider) på berøringsskjermen.
• Ytelsessiden inneholder følgende menyer:
•
Hjem•
Målere 2
•
Tidtakere•
G-kraft
•
Målere 1•
Motor
KJØRECOMPUTER
Trykk på og slipp knappen piloppellernedtil
ikonet Trip A (Tur A) eller Trip B (Tur B) er
uthevet på instrumentgruppeskjermen (gå til
venstre eller høyre for å velge tur A eller
tur B). Trykk på og slipp knappenOKfor å vise
turinformasjonen.
VARSEL-/
INDIKATORLAMPER OG
MELDINGER
Varsel-/indikatorlampene tennes i instru-
mentpanelet sammen med en egen melding
og/eller et lydsignal når det er relevant. Disse
indikasjonene er veiledende og advarsler og
må ikke regnes som utfyllende og/eller alter-
nativer til informasjonen i eierhåndboken,
som du rådes til å lese nøye i alle tilfeller. Les
alltid informasjonen i dette kapittelet i tilfelle
en feilindikasjon.
Alle aktive varsellamper vises først der det er
relevant. Systemkontrollmenyen kan variere
avhengig av utstyrsalternativer og gjeldende
bilstatus. Noen varsellamper er valgfrie og
vises kanskje ikke.
Varsellampene og indikatorene nedenfor
varsler deg om et kjøretøyforhold som kan bli
alvorlig. Enkelte lamper tennes når du starter
kjøretøyet, for å kontrollere at de fungerer.
Hvis noen av lampene fortsetter å lyse etter at
du har startet kjøretøyet, finner du mer infor-
masjon under den aktuelle systemvarsellam-
pen.
Røde varsellamper
– Varsellampe med påminnelse om
sikkerhetsbelte
Når tenningsbryteren først dreies til ON/RUN
(På/kjør), tennes denne lampen i fire til åtte
sekunder som en pærekontroll. Hvis sikker-
hetsbeltet på fører- eller passasjersetet ikke
er festet under pærekontrollen, høres et lyd-
signal. Hvis førersetebeltet fortsatt ikke er
festet etter pærekontrollen eller under kjø-
ring, blinker påminnelseslampen for sikker-
hetsbelte eller lyser kontinuerlig, og det høres
en varsellyd.
– Varsellampe for kollisjonspute
Denne lampen lyser i fire til åtte sekunder
som pærekontroll når tenningsbryteren
dreies til ON/RUN (På/kjør). Hvis lampen
ikke lyser ved start, blir værende på eller
tennes under kjøring, må du få systemet
kontrollert hos en godkjent forhandler så
snart som mulig. Når denne lampen tennes
med én enkelt varsellyd når det er registrert
en feil med varsellampen Air Bag (Kollisjons-
pute), blir den værende på til feilen er slettet.
BLI KJENT MED INSTRUMENTPANELET
76
Page 79 of 380

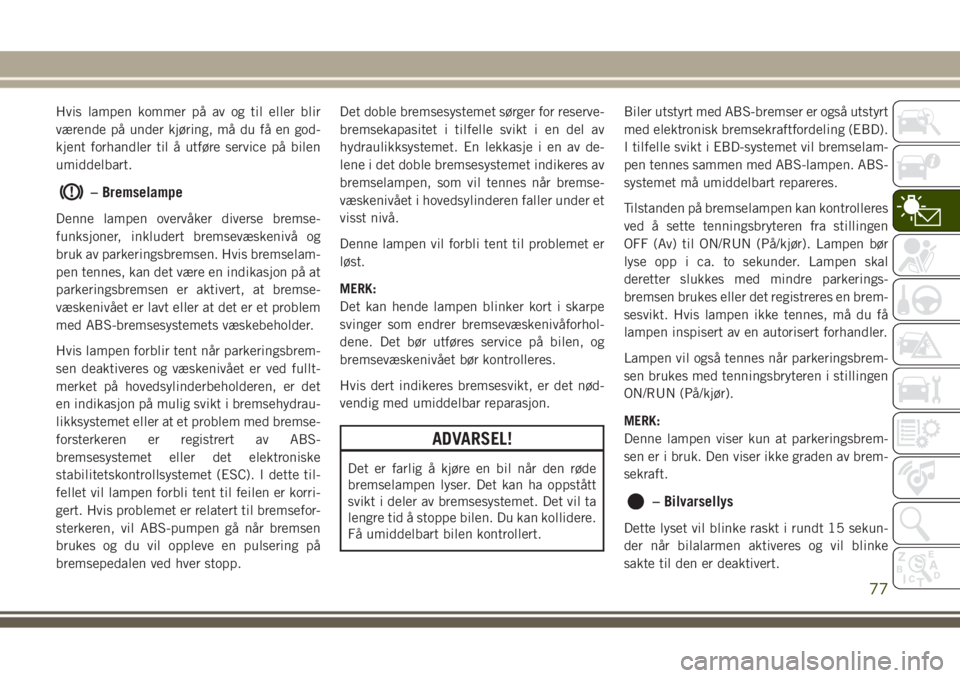

Hvis lampen kommer på av og til eller blir
værende på under kjøring, må du få en god-
kjent forhandler til å utføre service på bilen
umiddelbart.
– Bremselampe
Denne lampen overvåker diverse bremse-
funksjoner, inkludert bremsevæskenivå og
bruk av parkeringsbremsen. Hvis bremselam-
pen tennes, kan det være en indikasjon på at
parkeringsbremsen er aktivert, at bremse-
væskenivået er lavt eller at det er et problem
med ABS-bremsesystemets væskebeholder.
Hvis lampen forblir tent når parkeringsbrem-
sen deaktiveres og væskenivået er ved fullt-
merket på hovedsylinderbeholderen, er det
en indikasjon på mulig svikt i bremsehydrau-
likksystemet eller at et problem med bremse-
forsterkeren er registrert av ABS-
bremsesystemet eller det elektroniske
stabilitetskontrollsystemet (ESC). I dette til-
fellet vil lampen forbli tent til feilen er korri-
gert. Hvis problemet er relatert til bremsefor-
sterkeren, vil ABS-pumpen gå når bremsen
brukes og du vil oppleve en pulsering på
bremsepedalen ved hver stopp.Det doble bremsesystemet sørger for reserve-
bremsekapasitet i tilfelle svikt i en del av
hydraulikksystemet. En lekkasje i en av de-
lene i det doble bremsesystemet indikeres av
bremselampen, som vil tennes når bremse-
væskenivået i hovedsylinderen faller under et
visst nivå.
Denne lampen vil forbli tent til problemet er
løst.
MERK:
Det kan hende lampen blinker kort i skarpe
svinger som endrer bremsevæskenivåforhol-
dene. Det bør utføres service på bilen, og
bremsevæskenivået bør kontrolleres.
Hvis dert indikeres bremsesvikt, er det nød-
vendig med umiddelbar reparasjon.
ADVARSEL!
Det er farlig å kjøre en bil når den røde
bremselampen lyser. Det kan ha oppstått
svikt i deler av bremsesystemet. Det vil ta
lengre tid å stoppe bilen. Du kan kollidere.
Få umiddelbart bilen kontrollert.Biler utstyrt med ABS-bremser er også utstyrt
med elektronisk bremsekraftfordeling (EBD).
I tilfelle svikt i EBD-systemet vil bremselam-
pen tennes sammen med ABS-lampen. ABS-
systemet må umiddelbart repareres.
Tilstanden på bremselampen kan kontrolleres
ved å sette tenningsbryteren fra stillingen
OFF (Av) til ON/RUN (På/kjør). Lampen bør
lyse opp i ca. to sekunder. Lampen skal
deretter slukkes med mindre parkerings-
bremsen brukes eller det registreres en brem-
sesvikt. Hvis lampen ikke tennes, må du få
lampen inspisert av en autorisert forhandler.
Lampen vil også tennes når parkeringsbrem-
sen brukes med tenningsbryteren i stillingen
ON/RUN (På/kjør).
MERK:
Denne lampen viser kun at parkeringsbrem-
sen er i bruk. Den viser ikke graden av brem-
sekraft.
– Bilvarsellys
Dette lyset vil blinke raskt i rundt 15 sekun-
der når bilalarmen aktiveres og vil blinke
sakte til den er deaktivert.
77
Page 80 of 380

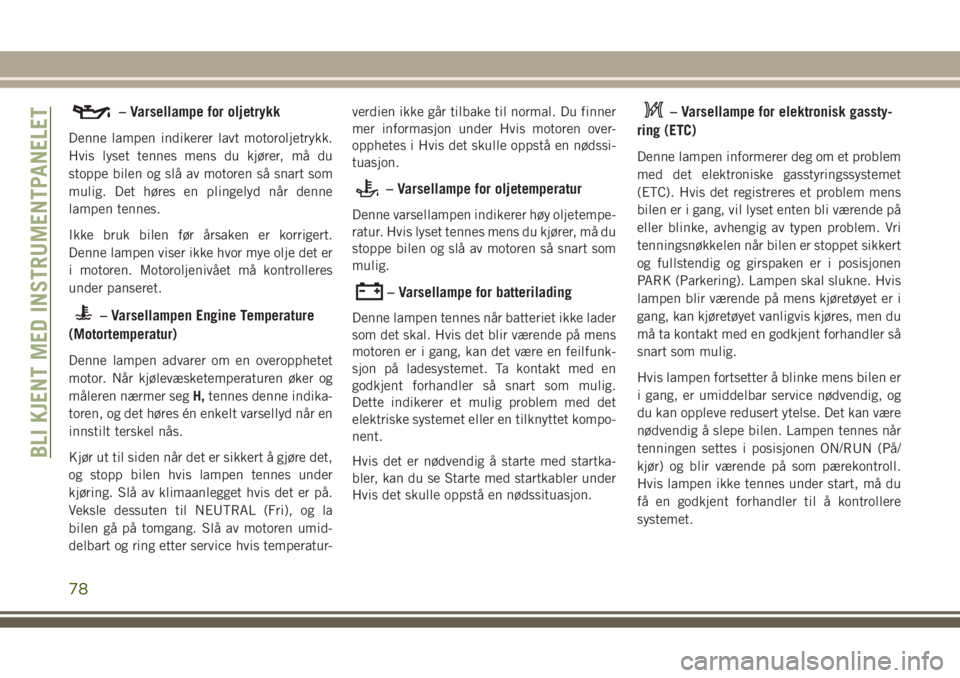

– Varsellampe for oljetrykk
Denne lampen indikerer lavt motoroljetrykk.
Hvis lyset tennes mens du kjører, må du
stoppe bilen og slå av motoren så snart som
mulig. Det høres en plingelyd når denne
lampen tennes.
Ikke bruk bilen før årsaken er korrigert.
Denne lampen viser ikke hvor mye olje det er
i motoren. Motoroljenivået må kontrolleres
under panseret.
– Varsellampen Engine Temperature
(Motortemperatur)
Denne lampen advarer om en overopphetet
motor. Når kjølevæsketemperaturen øker og
måleren nærmer segH,tennes denne indika-
toren, og det høres én enkelt varsellyd når en
innstilt terskel nås.
Kjør ut til siden når det er sikkert å gjøre det,
og stopp bilen hvis lampen tennes under
kjøring. Slå av klimaanlegget hvis det er på.
Veksle dessuten til NEUTRAL (Fri), og la
bilen gå på tomgang. Slå av motoren umid-
delbart og ring etter service hvis temperatur-verdien ikke går tilbake til normal. Du finner
mer informasjon under Hvis motoren over-
opphetes i Hvis det skulle oppstå en nødssi-
tuasjon.
– Varsellampe for oljetemperatur
Denne varsellampen indikerer høy oljetempe-
ratur. Hvis lyset tennes mens du kjører, må du
stoppe bilen og slå av motoren så snart som
mulig.
– Varsellampe for batterilading
Denne lampen tennes når batteriet ikke lader
som det skal. Hvis det blir værende på mens
motoren er i gang, kan det være en feilfunk-
sjon på ladesystemet. Ta kontakt med en
godkjent forhandler så snart som mulig.
Dette indikerer et mulig problem med det
elektriske systemet eller en tilknyttet kompo-
nent.
Hvis det er nødvendig å starte med startka-
bler, kan du se Starte med startkabler under
Hvis det skulle oppstå en nødssituasjon.
– Varsellampe for elektronisk gassty-
ring (ETC)
Denne lampen informerer deg om et problem
med det elektroniske gasstyringssystemet
(ETC). Hvis det registreres et problem mens
bilen er i gang, vil lyset enten bli værende på
eller blinke, avhengig av typen problem. Vri
tenningsnøkkelen når bilen er stoppet sikkert
og fullstendig og girspaken er i posisjonen
PARK (Parkering). Lampen skal slukne. Hvis
lampen blir værende på mens kjøretøyet er i
gang, kan kjøretøyet vanligvis kjøres, men du
må ta kontakt med en godkjent forhandler så
snart som mulig.
Hvis lampen fortsetter å blinke mens bilen er
i gang, er umiddelbar service nødvendig, og
du kan oppleve redusert ytelse. Det kan være
nødvendig å slepe bilen. Lampen tennes når
tenningen settes i posisjonen ON/RUN (På/
kjør) og blir værende på som pærekontroll.
Hvis lampen ikke tennes under start, må du
få en godkjent forhandler til å kontrollere
systemet.
BLI KJENT MED INSTRUMENTPANELET
78
