JEEP GRAND CHEROKEE 2017 Instrukcja obsługi (in Polish)

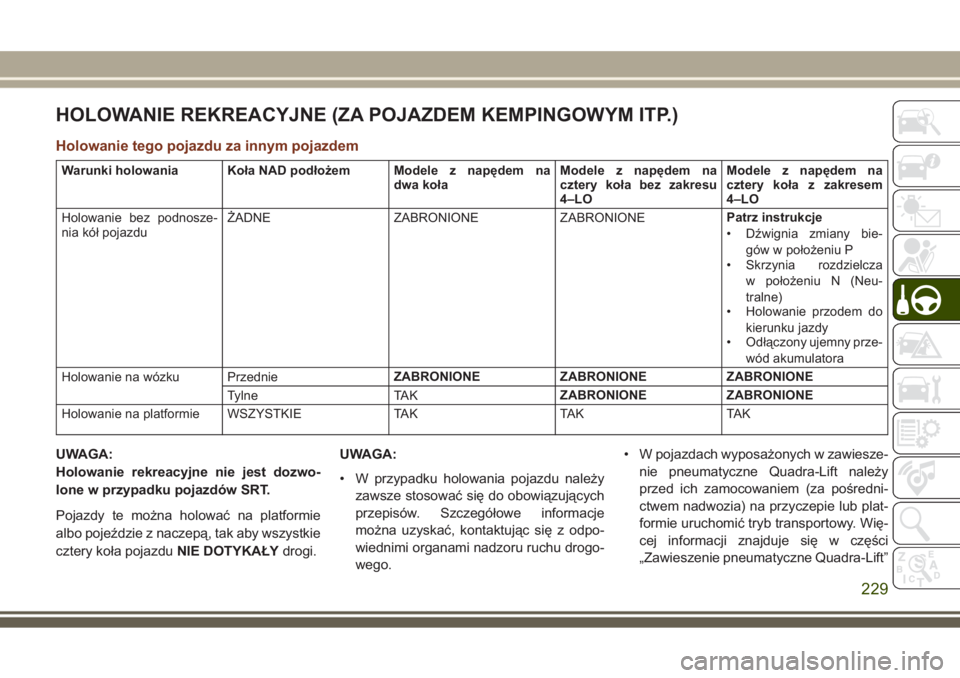

HOLOWANIE REKREACYJNE (ZA POJAZDEM KEMPINGOWYM ITP.)
Holowanie tego pojazdu za innym pojazdem
Warunki holowania Koła NAD podłożem Modele z napędem na
dwa kołaModele z napędem na
cztery koła bez zakresu
4–LOModele z napędem na
cztery koła z zakresem
4–LO
Holowanie bez podnosze-
nia kół pojazduŻADNE ZABRONIONE ZABRONIONEPatrz instrukcje
• Dźwignia zmiany bie-
gów w położeniu P
• Skrzynia rozdzielcza
w położeniu N (Neu-
tralne)
• Holowanie przodem do
kierunku jazdy
• Odłączony ujemny prze-
wód akumulatora
Holowanie na wózku PrzednieZABRONIONE ZABRONIONE ZABRONIONE
Tylne TAKZABRONIONE ZABRONIONE
Holowanie na platformie WSZYSTKIE TAK TAK TAK
UWAGA:
Holowanie rekreacyjne nie jest dozwo-
lone w przypadku pojazdów SRT.
Pojazdy te można holować na platformie
albo pojeździe z naczepą, tak aby wszystkie
cztery koła pojazduNIE DOTYKAŁYdrogi.UWAGA:
• W przypadku holowania pojazdu należy
zawsze stosować się do obowiązujących
przepisów. Szczegółowe informacje
można uzyskać, kontaktując się z odpo-
wiednimi organami nadzoru ruchu drogo-
wego.• W pojazdach wyposażonych w zawiesze-
nie pneumatyczne Quadra-Lift należy
przed ich zamocowaniem (za pośredni-
ctwem nadwozia) na przyczepie lub plat-
formie uruchomić tryb transportowy. Wię-
cej informacji znajduje się w części
„Zawieszenie pneumatyczne Quadra-Lift”
229

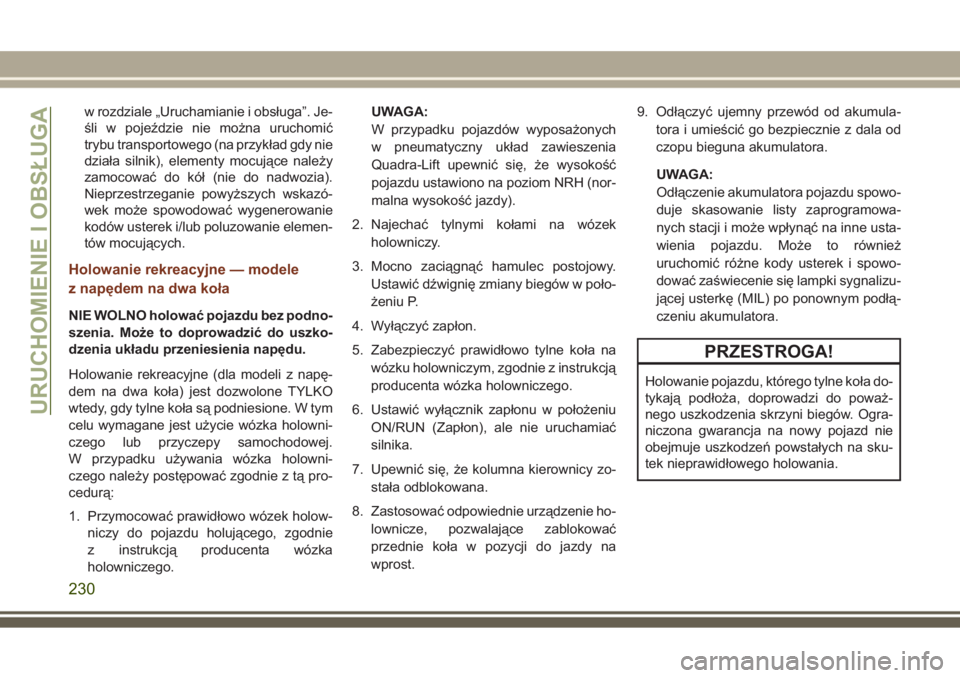

w rozdziale „Uruchamianie i obsługa”. Je-
śli w pojeździe nie można uruchomić
trybu transportowego (na przykład gdy nie
działa silnik), elementy mocujące należy
zamocować do kół (nie do nadwozia).
Nieprzestrzeganie powyższych wskazó-
wek może spowodować wygenerowanie
kodów usterek i/lub poluzowanie elemen-
tów mocujących.
Holowanie rekreacyjne — modele
z napędem na dwa koła
NIE WOLNO holować pojazdu bez podno-
szenia. Może to doprowadzić do uszko-
dzenia układu przeniesienia napędu.
Holowanie rekreacyjne (dla modeli z napę-
dem na dwa koła) jest dozwolone TYLKO
wtedy, gdy tylne koła są podniesione. W tym
celu wymagane jest użycie wózka holowni-
czego lub przyczepy samochodowej.
W przypadku używania wózka holowni-
czego należy postępować zgodnie z tą pro-
cedurą:
1. Przymocować prawidłowo wózek holow-
niczy do pojazdu holującego, zgodnie
z instrukcją producenta wózka
holowniczego.UWAGA:
W przypadku pojazdów wyposażonych
w pneumatyczny układ zawieszenia
Quadra-Lift upewnić się, że wysokość
pojazdu ustawiono na poziom NRH (nor-
malna wysokość jazdy).
2. Najechać tylnymi kołami na wózek
holowniczy.
3. Mocno zaciągnąć hamulec postojowy.
Ustawić dźwignię zmiany biegów w poło-
żeniu P.
4. Wyłączyć zapłon.
5. Zabezpieczyć prawidłowo tylne koła na
wózku holowniczym, zgodnie z instrukcją
producenta wózka holowniczego.
6. Ustawić wyłącznik zapłonu w położeniu
ON/RUN (Zapłon), ale nie uruchamiać
silnika.
7. Upewnić się, że kolumna kierownicy zo-
stała odblokowana.
8. Zastosować odpowiednie urządzenie ho-
lownicze, pozwalające zablokować
przednie koła w pozycji do jazdy na
wprost.9. Odłączyć ujemny przewód od akumula-
tora i umieścić go bezpiecznie z dala od
czopu bieguna akumulatora.
UWAGA:
Odłączenie akumulatora pojazdu spowo-
duje skasowanie listy zaprogramowa-
nych stacji i może wpłynąć na inne usta-
wienia pojazdu. Może to również
uruchomić różne kody usterek i spowo-
dować zaświecenie się lampki sygnalizu-
jącej usterkę (MIL) po ponownym podłą-
czeniu akumulatora.
PRZESTROGA!
Holowanie pojazdu, którego tylne koła do-
tykają podłoża, doprowadzi do poważ-
nego uszkodzenia skrzyni biegów. Ogra-
niczona gwarancja na nowy pojazd nie
obejmuje uszkodzeń powstałych na sku-
tek nieprawidłowego holowania.
URUCHOMIENIE I OBSŁUGA
230

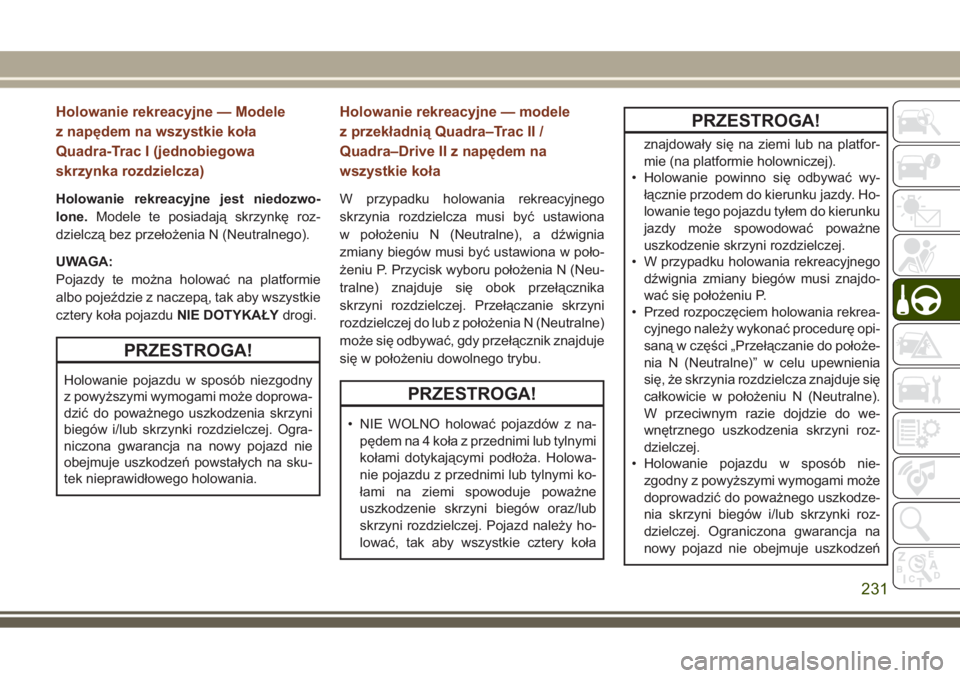

Holowanie rekreacyjne — Modele
z napędem na wszystkie koła
Quadra-Trac I (jednobiegowa
skrzynka rozdzielcza)
Holowanie rekreacyjne jest niedozwo-
lone.Modele te posiadają skrzynkę roz-
dzielczą bez przełożenia N (Neutralnego).
UWAGA:
Pojazdy te można holować na platformie
albo pojeździe z naczepą, tak aby wszystkie
cztery koła pojazduNIE DOTYKAŁYdrogi.
PRZESTROGA!
Holowanie pojazdu w sposób niezgodny
z powyższymi wymogami może doprowa-
dzić do poważnego uszkodzenia skrzyni
biegów i/lub skrzynki rozdzielczej. Ogra-
niczona gwarancja na nowy pojazd nie
obejmuje uszkodzeń powstałych na sku-
tek nieprawidłowego holowania.
Holowanie rekreacyjne — modele
z przekładnią Quadra–Trac II /
Quadra–Drive II z napędem na
wszystkie koła
W przypadku holowania rekreacyjnego
skrzynia rozdzielcza musi być ustawiona
w położeniu N (Neutralne), a dźwignia
zmiany biegów musi być ustawiona w poło-
żeniu P. Przycisk wyboru położenia N (Neu-
tralne) znajduje się obok przełącznika
skrzyni rozdzielczej. Przełączanie skrzyni
rozdzielczej do lub z położenia N (Neutralne)
może się odbywać, gdy przełącznik znajduje
się w położeniu dowolnego trybu.
PRZESTROGA!
• NIE WOLNO holować pojazdów z na-
pędem na 4 koła z przednimi lub tylnymi
kołami dotykającymi podłoża. Holowa-
nie pojazdu z przednimi lub tylnymi ko-
łami na ziemi spowoduje poważne
uszkodzenie skrzyni biegów oraz/lub
skrzyni rozdzielczej. Pojazd należy ho-
lować, tak aby wszystkie cztery koła
PRZESTROGA!
znajdowały się na ziemi lub na platfor-
mie (na platformie holowniczej).
• Holowanie powinno się odbywać wy-
łącznie przodem do kierunku jazdy. Ho-
lowanie tego pojazdu tyłem do kierunku
jazdy może spowodować poważne
uszkodzenie skrzyni rozdzielczej.
• W przypadku holowania rekreacyjnego
dźwignia zmiany biegów musi znajdo-
wać się położeniu P.
• Przed rozpoczęciem holowania rekrea-
cyjnego należy wykonać procedurę opi-
saną w części „Przełączanie do położe-
nia N (Neutralne)” w celu upewnienia
się, że skrzynia rozdzielcza znajduje się
całkowicie w położeniu N (Neutralne).
W przeciwnym razie dojdzie do we-
wnętrznego uszkodzenia skrzyni roz-
dzielczej.
• Holowanie pojazdu w sposób nie-
zgodny z powyższymi wymogami może
doprowadzić do poważnego uszkodze-
nia skrzyni biegów i/lub skrzynki roz-
dzielczej. Ograniczona gwarancja na
nowy pojazd nie obejmuje uszkodzeń
231

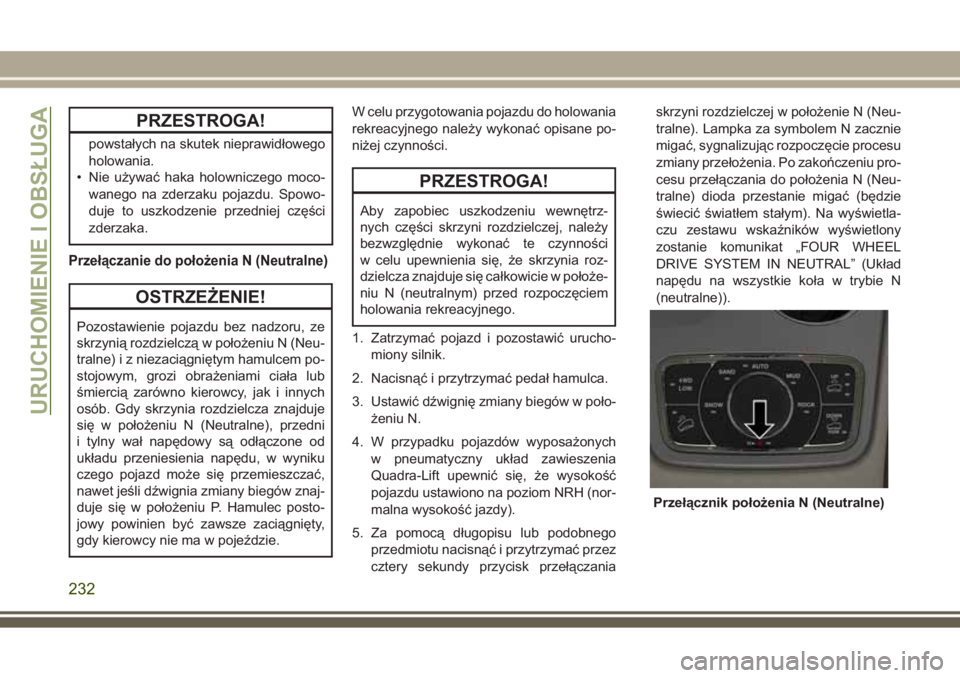

PRZESTROGA!
powstałych na skutek nieprawidłowego
holowania.
• Nie używać haka holowniczego moco-
wanego na zderzaku pojazdu. Spowo-
duje to uszkodzenie przedniej części
zderzaka.
Przełączanie do położenia N (Neutralne)
OSTRZEŻENIE!
Pozostawienie pojazdu bez nadzoru, ze
skrzynią rozdzielczą w położeniu N (Neu-
tralne) i z niezaciągniętym hamulcem po-
stojowym, grozi obrażeniami ciała lub
śmiercią zarówno kierowcy, jak i innych
osób. Gdy skrzynia rozdzielcza znajduje
się w położeniu N (Neutralne), przedni
i tylny wał napędowy są odłączone od
układu przeniesienia napędu, w wyniku
czego pojazd może się przemieszczać,
nawet jeśli dźwignia zmiany biegów znaj-
duje się w położeniu P. Hamulec posto-
jowy powinien być zawsze zaciągnięty,
gdy kierowcy nie ma w pojeździe.W celu przygotowania pojazdu do holowania
rekreacyjnego należy wykonać opisane po-
niżej czynności.
PRZESTROGA!
Aby zapobiec uszkodzeniu wewnętrz-
nych części skrzyni rozdzielczej, należy
bezwzględnie wykonać te czynności
w celu upewnienia się, że skrzynia roz-
dzielcza znajduje się całkowicie w położe-
niu N (neutralnym) przed rozpoczęciem
holowania rekreacyjnego.
1. Zatrzymać pojazd i pozostawić urucho-
miony silnik.
2. Nacisnąć i przytrzymać pedał hamulca.
3. Ustawić dźwignię zmiany biegów w poło-
żeniu N.
4. W przypadku pojazdów wyposażonych
w pneumatyczny układ zawieszenia
Quadra-Lift upewnić się, że wysokość
pojazdu ustawiono na poziom NRH (nor-
malna wysokość jazdy).
5. Za pomocą długopisu lub podobnego
przedmiotu nacisnąć i przytrzymać przez
cztery sekundy przycisk przełączaniaskrzyni rozdzielczej w położenie N (Neu-
tralne). Lampka za symbolem N zacznie
migać, sygnalizując rozpoczęcie procesu
zmiany przełożenia. Po zakończeniu pro-
cesu przełączania do położenia N (Neu-
tralne) dioda przestanie migać (będzie
świecić światłem stałym). Na wyświetla-
czu zestawu wskaźników wyświetlony
zostanie komunikat „FOUR WHEEL
DRIVE SYSTEM IN NEUTRAL” (Układ
napędu na wszystkie koła w trybie N
(neutralne)).
Przełącznik położenia N (Neutralne)
URUCHOMIENIE I OBSŁUGA
232

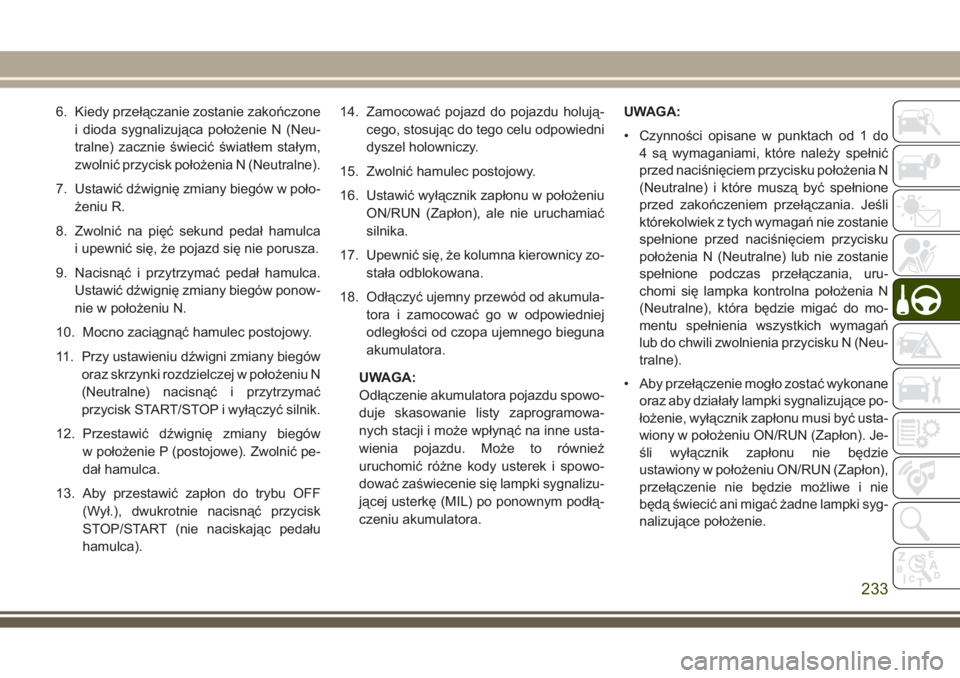

6. Kiedy przełączanie zostanie zakończone
i dioda sygnalizująca położenie N (Neu-
tralne) zacznie świecić światłem stałym,
zwolnić przycisk położenia N (Neutralne).
7. Ustawić dźwignię zmiany biegów w poło-
żeniu R.
8. Zwolnić na pięć sekund pedał hamulca
i upewnić się, że pojazd się nie porusza.
9. Nacisnąć i przytrzymać pedał hamulca.
Ustawić dźwignię zmiany biegów ponow-
nie w położeniu N.
10. Mocno zaciągnąć hamulec postojowy.
11. Przy ustawieniu dźwigni zmiany biegów
oraz skrzynki rozdzielczej w położeniu N
(Neutralne) nacisnąć i przytrzymać
przycisk START/STOP i wyłączyć silnik.
12. Przestawić dźwignię zmiany biegów
w położenie P (postojowe). Zwolnić pe-
dał hamulca.
13. Aby przestawić zapłon do trybu OFF
(Wył.), dwukrotnie nacisnąć przycisk
STOP/START (nie naciskając pedału
hamulca).14. Zamocować pojazd do pojazdu holują-
cego, stosując do tego celu odpowiedni
dyszel holowniczy.
15. Zwolnić hamulec postojowy.
16. Ustawić wyłącznik zapłonu w położeniu
ON/RUN (Zapłon), ale nie uruchamiać
silnika.
17. Upewnić się, że kolumna kierownicy zo-
stała odblokowana.
18. Odłączyć ujemny przewód od akumula-
tora i zamocować go w odpowiedniej
odległości od czopa ujemnego bieguna
akumulatora.
UWAGA:
Odłączenie akumulatora pojazdu spowo-
duje skasowanie listy zaprogramowa-
nych stacji i może wpłynąć na inne usta-
wienia pojazdu. Może to również
uruchomić różne kody usterek i spowo-
dować zaświecenie się lampki sygnalizu-
jącej usterkę (MIL) po ponownym podłą-
czeniu akumulatora.UWAGA:

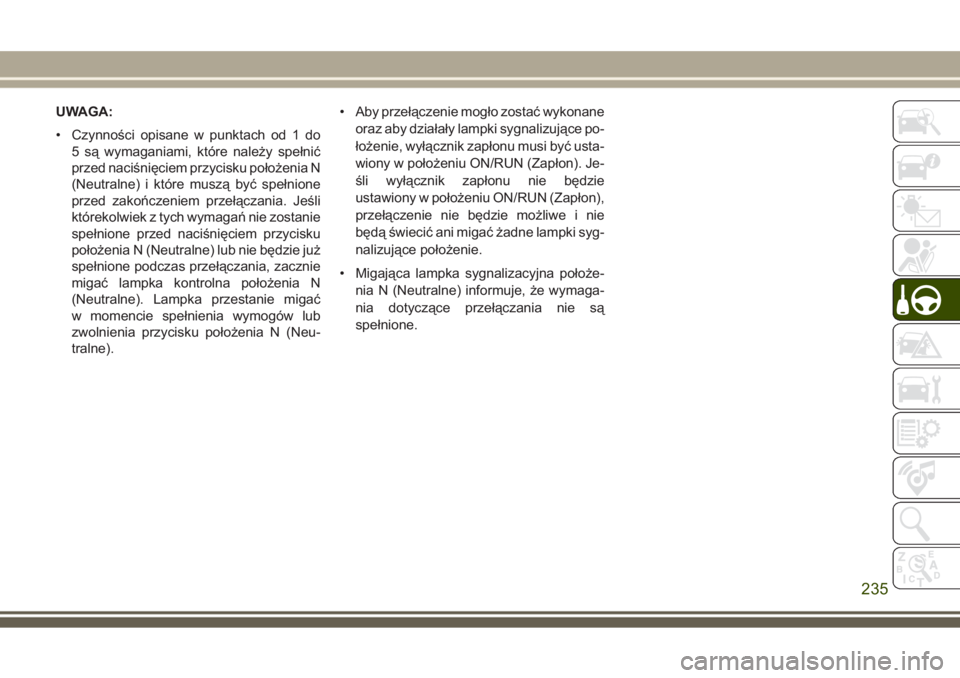

• Czynności opisane w punktach od 1 do
4 są wymaganiami, które należy spełnić
przed naciśnięciem przycisku położenia N
(Neutralne) i które muszą być spełnione
przed zakończeniem przełączania. Jeśli
którekolwiek z tych wymagań nie zostanie
spełnione przed naciśnięciem przycisku
położenia N (Neutralne) lub nie zostanie
spełnione podczas przełączania, uru-
chomi się lampka kontrolna położenia N
(Neutralne), która będzie migać do mo-
mentu spełnienia wszystkich wymagań
lub do chwili zwolnienia przycisku N (Neu-
tralne).
• Aby przełączenie mogło zostać wykonane
oraz aby działały lampki sygnalizujące po-
łożenie, wyłącznik zapłonu musi być usta-
wiony w położeniu ON/RUN (Zapłon). Je-
śli wyłącznik zapłonu nie będzie
ustawiony w położeniu ON/RUN (Zapłon),
przełączenie nie będzie możliwe i nie
będą świecić ani migać żadne lampki syg-
nalizujące położenie.
233

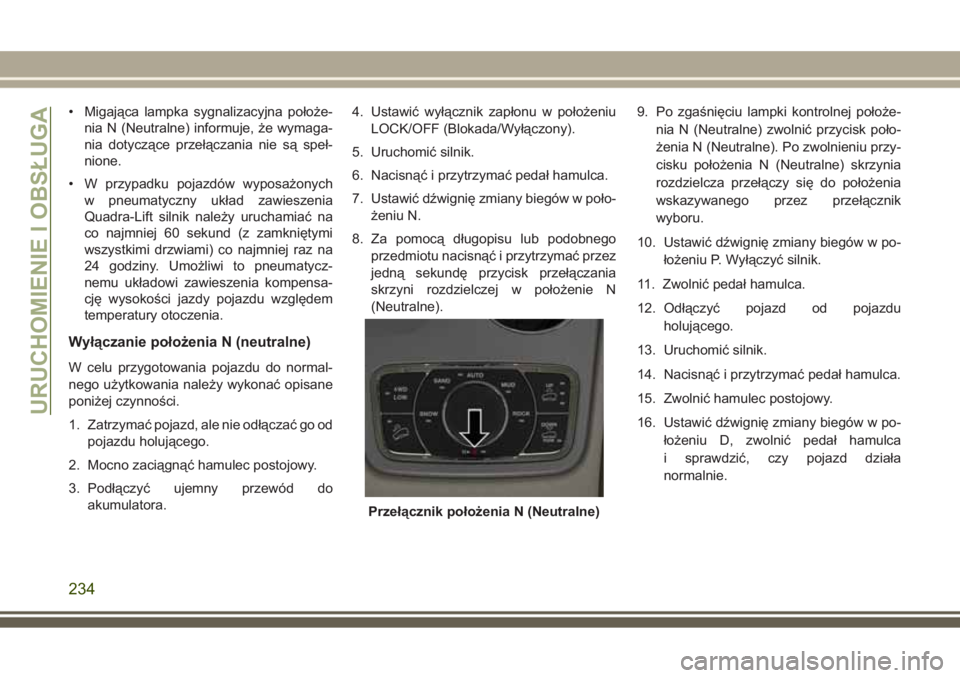

• Migająca lampka sygnalizacyjna położe-
nia N (Neutralne) informuje, że wymaga-
nia dotyczące przełączania nie są speł-
nione.
• W przypadku pojazdów wyposażonych
w pneumatyczny układ zawieszenia
Quadra-Lift silnik należy uruchamiać na
co najmniej 60 sekund (z zamkniętymi
wszystkimi drzwiami) co najmniej raz na
24 godziny. Umożliwi to pneumatycz-
nemu układowi zawieszenia kompensa-
cję wysokości jazdy pojazdu względem
temperatury otoczenia.
Wyłączanie położenia N (neutralne)
W celu przygotowania pojazdu do normal-
nego użytkowania należy wykonać opisane
poniżej czynności.
1. Zatrzymać pojazd, ale nie odłączać go od
pojazdu holującego.
2. Mocno zaciągnąć hamulec postojowy.
3. Podłączyć ujemny przewód do
akumulatora.4. Ustawić wyłącznik zapłonu w położeniu
LOCK/OFF (Blokada/Wyłączony).
5. Uruchomić silnik.
6. Nacisnąć i przytrzymać pedał hamulca.
7. Ustawić dźwignię zmiany biegów w poło-
żeniu N.
8. Za pomocą długopisu lub podobnego
przedmiotu nacisnąć i przytrzymać przez
jedną sekundę przycisk przełączania
skrzyni rozdzielczej w położenie N
(Neutralne).9. Po zgaśnięciu lampki kontrolnej położe-
nia N (Neutralne) zwolnić przycisk poło-
żenia N (Neutralne). Po zwolnieniu przy-
cisku położenia N (Neutralne) skrzynia
rozdzielcza przełączy się do położenia
wskazywanego przez przełącznik
wyboru.
10. Ustawić dźwignię zmiany biegów w po-
łożeniu P. Wyłączyć silnik.
11. Zwolnić pedał hamulca.
12. Odłączyć pojazd od pojazdu
holującego.
13. Uruchomić silnik.
14. Nacisnąć i przytrzymać pedał hamulca.
15. Zwolnić hamulec postojowy.
16. Ustawić dźwignię zmiany biegów w po-
łożeniu D, zwolnić pedał hamulca
i sprawdzić, czy pojazd działa
normalnie.
Przełącznik położenia N (Neutralne)
URUCHOMIENIE I OBSŁUGA
234

UWAGA:
• Czynności opisane w punktach od 1 do
5 są wymaganiami, które należy spełnić
przed naciśnięciem przycisku położenia N
(Neutralne) i które muszą być spełnione
przed zakończeniem przełączania. Jeśli
którekolwiek z tych wymagań nie zostanie
spełnione przed naciśnięciem przycisku
położenia N (Neutralne) lub nie będzie już
spełnione podczas przełączania, zacznie
migać lampka kontrolna położenia N
(Neutralne). Lampka przestanie migać
w momencie spełnienia wymogów lub
zwolnienia przycisku położenia N (Neu-
tralne).• Aby przełączenie mogło zostać wykonane
oraz aby działały lampki sygnalizujące po-
łożenie, wyłącznik zapłonu musi być usta-
wiony w położeniu ON/RUN (Zapłon). Je-
śli wyłącznik zapłonu nie będzie
ustawiony w położeniu ON/RUN (Zapłon),
przełączenie nie będzie możliwe i nie
będą świecić ani migać żadne lampki syg-
nalizujące położenie.
• Migająca lampka sygnalizacyjna położe-
nia N (Neutralne) informuje, że wymaga-
nia dotyczące przełączania nie są
spełnione.
235

236

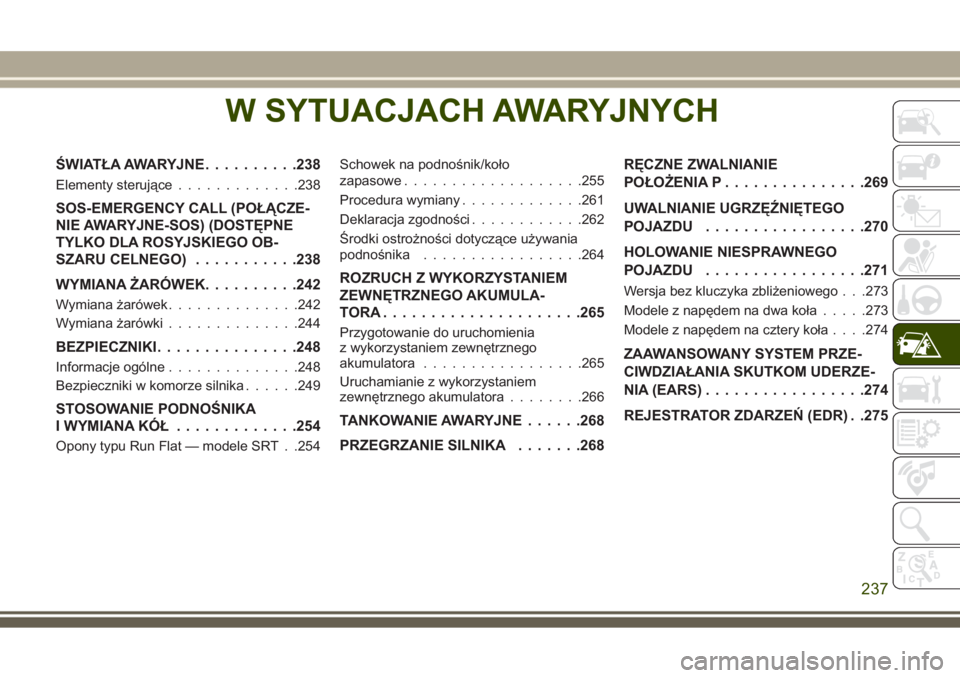

W SYTUACJACH AWARYJNYCH
ŚWIATŁA AWARYJNE..........238
Elementy sterujące.............238
SOS-EMERGENCY CALL (POŁĄCZE-
NIE AWARYJNE-SOS) (DOSTĘPNE
TYLKO DLA ROSYJSKIEGO OB-
SZARU CELNEGO)...........238
WYMIANA ŻARÓWEK..........242
Wymiana żarówek..............242
Wymiana żarówki..............244
BEZPIECZNIKI...............248
Informacje ogólne..............248
Bezpieczniki w komorze silnika......249
STOSOWANIE PODNOŚNIKA
I WYMIANA KÓŁ.............254
Opony typu Run Flat — modele SRT . .254Schowek na podnośnik/koło
zapasowe...................255
Procedura wymiany.............261
Deklaracja zgodności............262
Środki ostrożności dotyczące używania
podnośnika.................264
ROZRUCH Z WYKORZYSTANIEM
ZEWNĘTRZNEGO AKUMULA-
TORA.....................265
Przygotowanie do uruchomienia
z wykorzystaniem zewnętrznego
akumulatora.................265
Uruchamianie z wykorzystaniem
zewnętrznego akumulatora........266
TANKOWANIE AWARYJNE......268
PRZEGRZANIE SILNIKA.......268RĘCZNE ZWALNIANIE
POŁOŻENIA P...............269
UWALNIANIE UGRZĘŹNIĘTEGO
POJAZDU.................270
HOLOWANIE NIESPRAWNEGO
POJAZDU.................271
Wersja bez kluczyka zbliżeniowego . . .273
Modele z napędem na dwa koła.....273
Modele z napędem na cztery koła. . . .274
ZAAWANSOWANY SYSTEM PRZE-
CIWDZIAŁANIA SKUTKOM UDERZE-
NIA (EARS).................274
REJESTRATOR ZDARZEŃ (EDR) . .275
W SYTUACJACH AWARYJNYCH
237

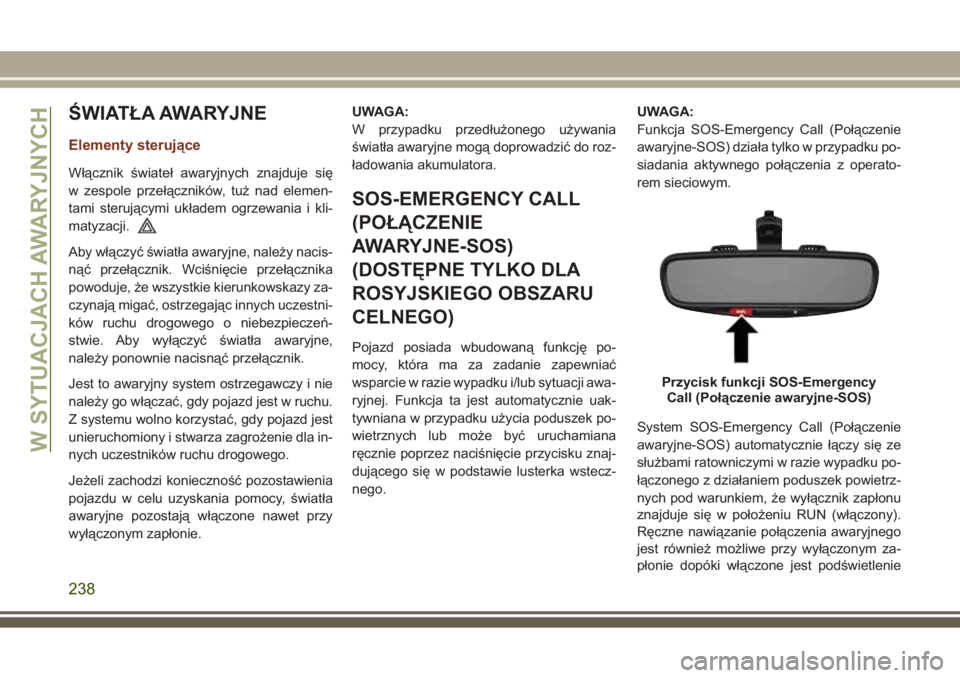

ŚWIATŁA AWARYJNE
Elementy sterujące
Włącznik świateł awaryjnych znajduje się
w zespole przełączników, tuż nad elemen-
tami sterującymi układem ogrzewania i kli-
matyzacji.
Aby włączyć światła awaryjne, należy nacis-
nąć przełącznik. Wciśnięcie przełącznika
powoduje, że wszystkie kierunkowskazy za-
czynają migać, ostrzegając innych uczestni-
ków ruchu drogowego o niebezpieczeń-
stwie. Aby wyłączyć światła awaryjne,
należy ponownie nacisnąć przełącznik.
Jest to awaryjny system ostrzegawczy i nie
należy go włączać, gdy pojazd jest w ruchu.
Z systemu wolno korzystać, gdy pojazd jest
unieruchomiony i stwarza zagrożenie dla in-
nych uczestników ruchu drogowego.
Jeżeli zachodzi konieczność pozostawienia
pojazdu w celu uzyskania pomocy, światła
awaryjne pozostają włączone nawet przy
wyłączonym zapłonie.UWAGA:
W przypadku przedłużonego używania
światła awaryjne mogą doprowadzić do roz-
ładowania akumulatora.
SOS-EMERGENCY CALL
(POŁĄCZENIE
AWARYJNE-SOS)
(DOSTĘPNE TYLKO DLA
ROSYJSKIEGO OBSZARU
CELNEGO)
Pojazd posiada wbudowaną funkcję po-
mocy, która ma za zadanie zapewniać
wsparcie w razie wypadku i/lub sytuacji awa-
ryjnej. Funkcja ta jest automatycznie uak-
tywniana w przypadku użycia poduszek po-
wietrznych lub może być uruchamiana
ręcznie poprzez naciśnięcie przycisku znaj-
dującego się w podstawie lusterka wstecz-
nego.UWAGA:
Funkcja SOS-Emergency Call (Połączenie
awaryjne-SOS) działa tylko w przypadku po-
siadania aktywnego połączenia z operato-
rem sieciowym.
System SOS-Emergency Call (Połączenie
awaryjne-SOS) automatycznie łączy się ze
służbami ratowniczymi w razie wypadku po-
łączonego z działaniem poduszek powietrz-
nych pod warunkiem, że wyłącznik zapłonu
znajduje się w położeniu RUN (włączony).
Ręczne nawiązanie połączenia awaryjnego
jest również możliwe przy wyłączonym za-
płonie dopóki włączone jest podświetlenie
Przycisk funkcji SOS-Emergency
Call (Połączenie awaryjne-SOS)
W SYTUACJACH AWARYJNYCH
238
