JEEP GRAND CHEROKEE 2017 Notice d'entretien (in French)

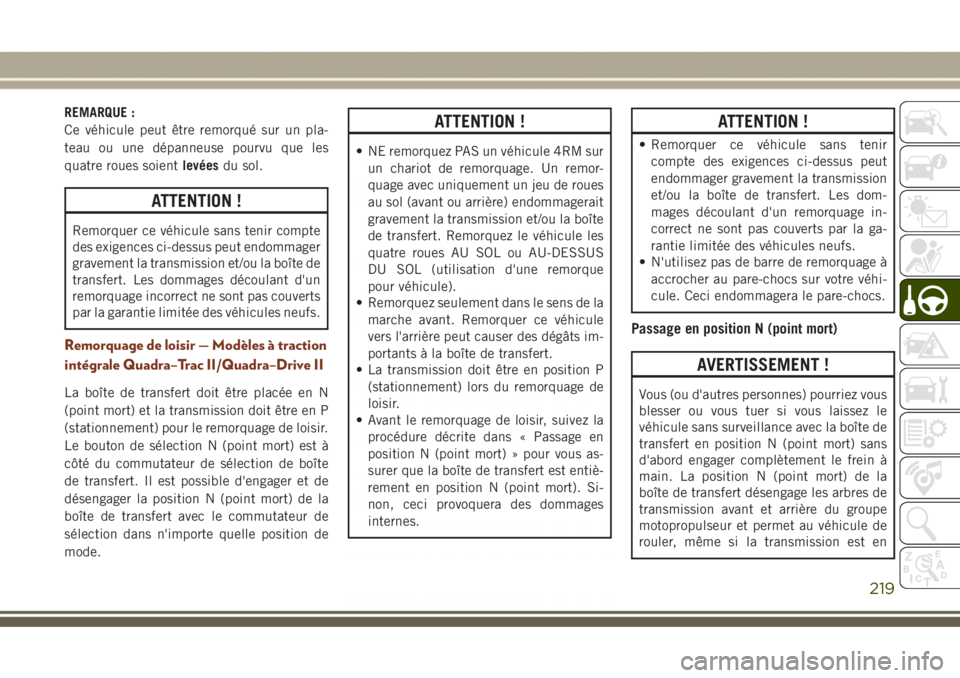

REMARQUE :
Ce véhicule peut être remorqué sur un pla-
teau ou une dépanneuse pourvu que les
quatre roues soientlevéesdu sol.
ATTENTION !
Remorquer ce véhicule sans tenir compte
des exigences ci-dessus peut endommager
gravement la transmission et/ou la boîte de
transfert. Les dommages découlant d'un
remorquage incorrect ne sont pas couverts
par la garantie limitée des véhicules neufs.
Remorquage de loisir — Modèles à traction
intégrale Quadra–Trac II/Quadra–Drive II
La boîte de transfert doit être placée en N
(point mort) et la transmission doit être en P
(stationnement) pour le remorquage de loisir.
Le bouton de sélection N (point mort) est à
côté du commutateur de sélection de boîte
de transfert. Il est possible d'engager et de
désengager la position N (point mort) de la
boîte de transfert avec le commutateur de
sélection dans n'importe quelle position de
mode.
ATTENTION !
• NE remorquez PAS un véhicule 4RM sur
un chariot de remorquage. Un remor-
quage avec uniquement un jeu de roues
au sol (avant ou arrière) endommagerait
gravement la transmission et/ou la boîte
de transfert. Remorquez le véhicule les
quatre roues AU SOL ou AU-DESSUS
DU SOL (utilisation d'une remorque
pour véhicule).
• Remorquez seulement dans le sens de la
marche avant. Remorquer ce véhicule
vers l'arrière peut causer des dégâts im-
portants à la boîte de transfert.
• La transmission doit être en position P
(stationnement) lors du remorquage de
loisir.
• Avant le remorquage de loisir, suivez la
procédure décrite dans « Passage en
position N (point mort) » pour vous as-
surer que la boîte de transfert est entiè-
rement en position N (point mort). Si-
non, ceci provoquera des dommages
internes.
ATTENTION !
• Remorquer ce véhicule sans tenir
compte des exigences ci-dessus peut
endommager gravement la transmission
et/ou la boîte de transfert. Les dom-
mages découlant d'un remorquage in-
correct ne sont pas couverts par la ga-
rantie limitée des véhicules neufs.
• N'utilisez pas de barre de remorquage à
accrocher au pare-chocs sur votre véhi-
cule. Ceci endommagera le pare-chocs.
Passage en position N (point mort)
AVERTISSEMENT !
Vous (ou d'autres personnes) pourriez vous
blesser ou vous tuer si vous laissez le
véhicule sans surveillance avec la boîte de
transfert en position N (point mort) sans
d'abord engager complètement le frein à
main. La position N (point mort) de la
boîte de transfert désengage les arbres de
transmission avant et arrière du groupe
motopropulseur et permet au véhicule de
rouler, même si la transmission est en
219

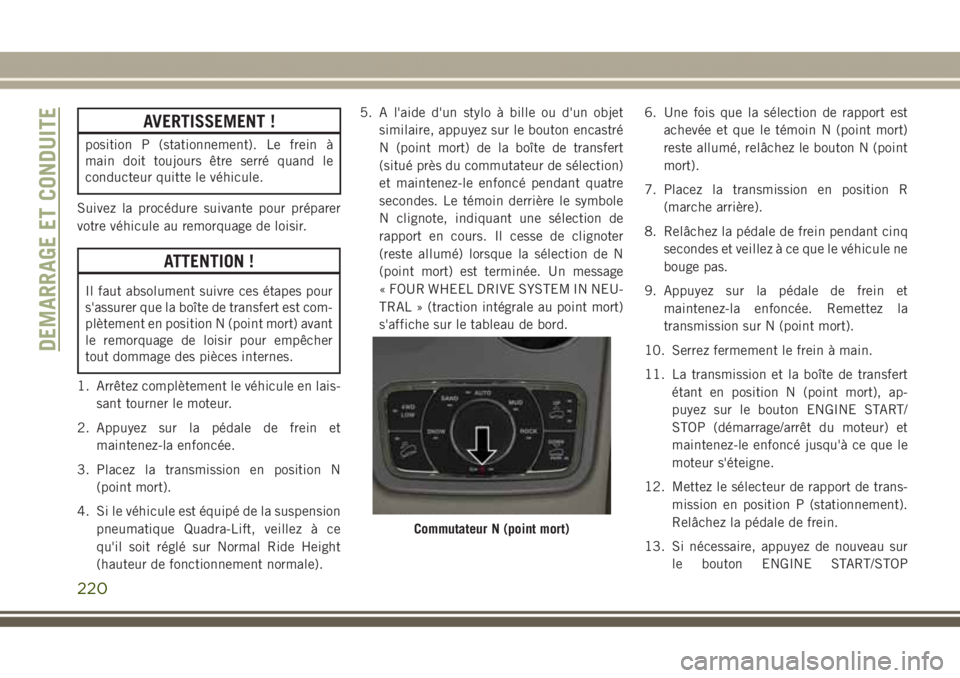

AVERTISSEMENT !
position P (stationnement). Le frein à
main doit toujours être serré quand le
conducteur quitte le véhicule.
Suivez la procédure suivante pour préparer
votre véhicule au remorquage de loisir.
ATTENTION !
Il faut absolument suivre ces étapes pour
s'assurer que la boîte de transfert est com-
plètement en position N (point mort) avant
le remorquage de loisir pour empêcher
tout dommage des pièces internes.
1. Arrêtez complètement le véhicule en lais-
sant tourner le moteur.
2. Appuyez sur la pédale de frein et
maintenez-la enfoncée.
3. Placez la transmission en position N
(point mort).
4. Si le véhicule est équipé de la suspension
pneumatique Quadra-Lift, veillez à ce
qu'il soit réglé sur Normal Ride Height
(hauteur de fonctionnement normale).5. A l'aide d'un stylo à bille ou d'un objet
similaire, appuyez sur le bouton encastré
N (point mort) de la boîte de transfert
(situé près du commutateur de sélection)
et maintenez-le enfoncé pendant quatre
secondes. Le témoin derrière le symbole
N clignote, indiquant une sélection de
rapport en cours. Il cesse de clignoter
(reste allumé) lorsque la sélection de N
(point mort) est terminée. Un message
« FOUR WHEEL DRIVE SYSTEM IN NEU-
TRAL » (traction intégrale au point mort)
s'affiche sur le tableau de bord.6. Une fois que la sélection de rapport est
achevée et que le témoin N (point mort)
reste allumé, relâchez le bouton N (point
mort).
7. Placez la transmission en position R
(marche arrière).
8. Relâchez la pédale de frein pendant cinq
secondes et veillez à ce que le véhicule ne
bouge pas.
9. Appuyez sur la pédale de frein et
maintenez-la enfoncée. Remettez la
transmission sur N (point mort).
10. Serrez fermement le frein à main.
11. La transmission et la boîte de transfert
étant en position N (point mort), ap-
puyez sur le bouton ENGINE START/
STOP (démarrage/arrêt du moteur) et
maintenez-le enfoncé jusqu'à ce que le
moteur s'éteigne.
12. Mettez le sélecteur de rapport de trans-
mission en position P (stationnement).
Relâchez la pédale de frein.
13. Si nécessaire, appuyez de nouveau sur
le bouton ENGINE START/STOP
Commutateur N (point mort)
DEMARRAGE ET CONDUITE
220

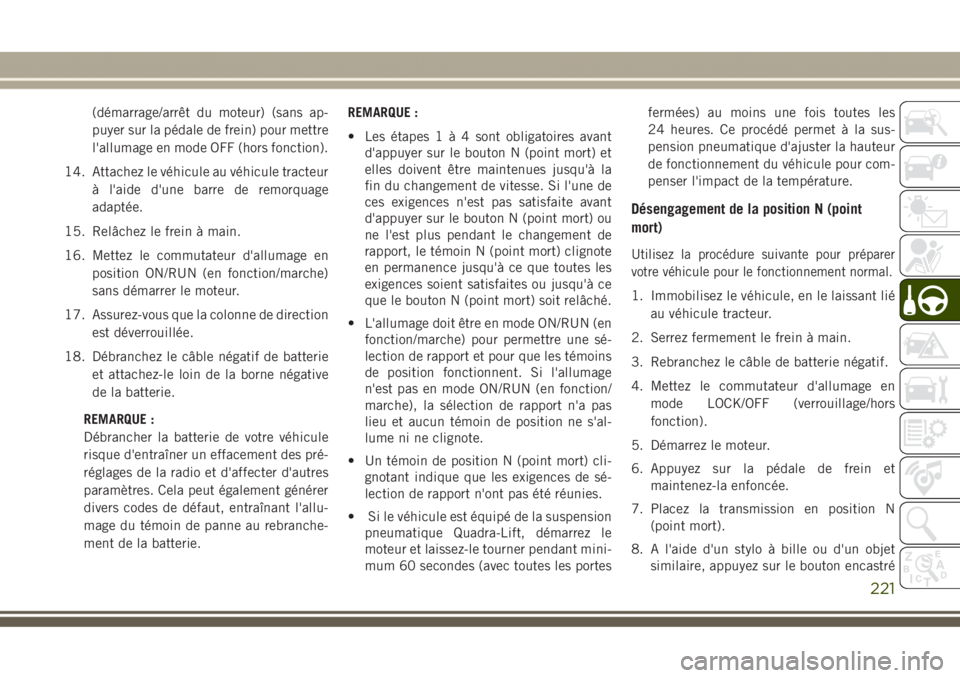

(démarrage/arrêt du moteur) (sans ap-
puyer sur la pédale de frein) pour mettre
l'allumage en mode OFF (hors fonction).
14. Attachez le véhicule au véhicule tracteur
à l'aide d'une barre de remorquage
adaptée.
15. Relâchez le frein à main.
16. Mettez le commutateur d'allumage en
position ON/RUN (en fonction/marche)
sans démarrer le moteur.
17. Assurez-vous que la colonne de direction
est déverrouillée.
18. Débranchez le câble négatif de batterie
et attachez-le loin de la borne négative
de la batterie.
REMARQUE :
Débrancher la batterie de votre véhicule
risque d'entraîner un effacement des pré-
réglages de la radio et d'affecter d'autres
paramètres. Cela peut également générer
divers codes de défaut, entraînant l'allu-
mage du témoin de panne au rebranche-
ment de la batterie.REMARQUE :
• Les étapes1à4sont obligatoires avant
d'appuyer sur le bouton N (point mort) et
elles doivent être maintenues jusqu'à la
fin du changement de vitesse. Si l'une de
ces exigences n'est pas satisfaite avant
d'appuyer sur le bouton N (point mort) ou
ne l'est plus pendant le changement de
rapport, le témoin N (point mort) clignote
en permanence jusqu'à ce que toutes les
exigences soient satisfaites ou jusqu'à ce
que le bouton N (point mort) soit relâché.
• L'allumage doit être en mode ON/RUN (en
fonction/marche) pour permettre une sé-
lection de rapport et pour que les témoins
de position fonctionnent. Si l'allumage
n'est pas en mode ON/RUN (en fonction/
marche), la sélection de rapport n'a pas
lieu et aucun témoin de position ne s'al-
lume ni ne clignote.
• Un témoin de position N (point mort) cli-
gnotant indique que les exigences de sé-
lection de rapport n'ont pas été réunies.
• Si le véhicule est équipé de la suspension
pneumatique Quadra-Lift, démarrez le
moteur et laissez-le tourner pendant mini-
mum 60 secondes (avec toutes les portesfermées) au moins une fois toutes les
24 heures. Ce procédé permet à la sus-
pension pneumatique d'ajuster la hauteur
de fonctionnement du véhicule pour com-
penser l'impact de la température.
Désengagement de la position N (point
mort)
Utilisez la procédure suivante pour préparer
votre véhicule pour le fonctionnement normal.
1. Immobilisez le véhicule, en le laissant lié
au véhicule tracteur.
2. Serrez fermement le frein à main.
3. Rebranchez le câble de batterie négatif.
4. Mettez le commutateur d'allumage en
mode LOCK/OFF (verrouillage/hors
fonction).
5. Démarrez le moteur.
6. Appuyez sur la pédale de frein et
maintenez-la enfoncée.
7. Placez la transmission en position N
(point mort).
8. A l'aide d'un stylo à bille ou d'un objet
similaire, appuyez sur le bouton encastré
221

N (point mort) de la boîte de transfert
(situé près du commutateur de sélection)
et maintenez-le enfoncé pendant une
seconde.
9. Une fois que le témoin N (point mort)
s'est éteint, relâchez le bouton N (point
mort). La boîte de transfert change alors
de vitesse à la position indiquée par le
contacteur de sélection.
10. Passez en position P (stationnement).
Arrêtez le moteur.11. Relâchez la pédale de frein.
12. Désolidarisez le véhicule du véhicule
tracteur.
13. Démarrez le moteur.
14. Appuyez sur la pédale de frein et
maintenez-la enfoncée.
15. Relâchez le frein à main.
16.
Passez en position D (marche avant), relâ-
chez la pédale de frein, et vérifiez que le
véhicule fonctionne normalement.
REMARQUE :
•
Les étapes1à5sont obligatoires avant
d'appuyer sur le bouton N (point mort) et
elles doivent le rester jusqu'à la fin du chan-
gement de rapport. Si l'une de ces exigences
n'est pas satisfaite avant d'appuyer sur le
bouton N (point mort) ou ne l'est plus pen-
dant le changement de rapport, le témoin N
(point mort) clignote en permanence jusqu'à
ce que toutes les exigences soient satisfaites
ou jusqu'à ce que le bouton N (point mort)
soit relâché.
• L'allumage doit être en mode ON/RUN (en
fonction/marche) pour permettre une sé-
lection de rapport et pour que les témoins
de position fonctionnent. Si l'allumage
n'est pas en mode ON/RUN (en fonction/
marche), la sélection de rapport n'a pas
lieu et aucun témoin de position ne s'al-
lume ni ne clignote.
• Un témoin de position N (point mort) cli-
gnotant indique que les exigences de sé-
lection de rapport n'ont pas été réunies.
Commutateur N (point mort)
DEMARRAGE ET CONDUITE
222

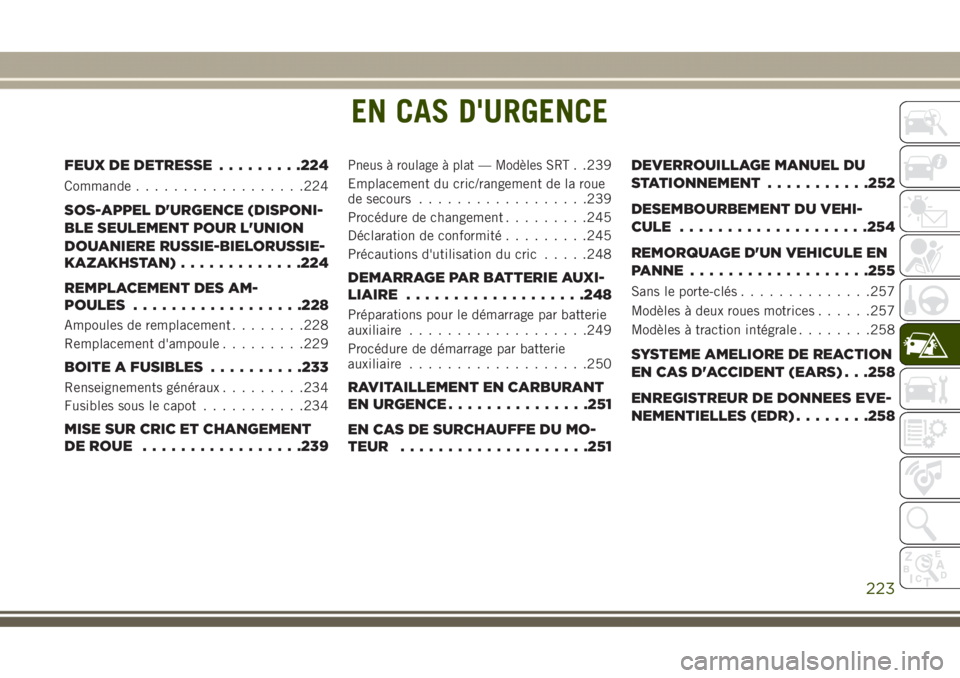

EN CAS D'URGENCE
FEUX DE DETRESSE.........224
Commande..................224
SOS-APPEL D'URGENCE (DISPONI-
BLE SEULEMENT POUR L'UNION
DOUANIERE RUSSIE-BIELORUSSIE-
KAZAKHSTAN).............224
REMPLACEMENT DES AM-
POULES..................228
Ampoules de remplacement........228
Remplacement d'ampoule.........229
BOITE A FUSIBLES..........233
Renseignements généraux.........234
Fusibles sous le capot...........234
MISE SUR CRIC ET CHANGEMENT
DE ROUE.................239
Pneus à roulage à plat — Modèles SRT. .239
Emplacement du cric/rangement de la roue
de secours..................239
Procédure de changement.........245
Déclaration de conformité.........245
Précautions d'utilisation du cric.....248
DEMARRAGE PAR BATTERIE AUXI-
LIAIRE...................248
Préparations pour le démarrage par batterie
auxiliaire...................249
Procédure de démarrage par batterie
auxiliaire...................250
RAVITAILLEMENT EN CARBURANT
EN URGENCE...............251
EN CAS DE SURCHAUFFE DU MO-
TEUR....................251DEVERROUILLAGE MANUEL DU
STATIONNEMENT...........252
DESEMBOURBEMENT DU VEHI-
CULE....................254
REMORQUAGE D'UN VEHICULE EN
PANNE...................255
Sans le porte-clés..............257
Modèles à deux roues motrices......257
Modèles à traction intégrale........258
SYSTEME AMELIORE DE REACTION
EN CAS D'ACCIDENT (EARS) . . .258
ENREGISTREUR DE DONNEES EVE-
NEMENTIELLES (EDR)........258
EN CAS D'URGENCE
223

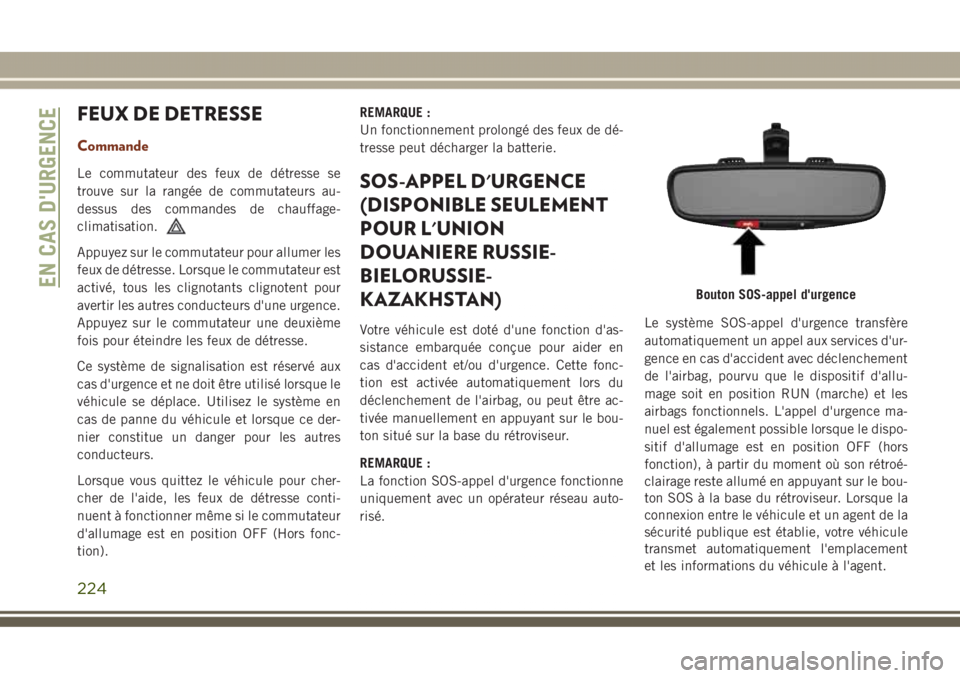

FEUX DE DETRESSE
Commande
Le commutateur des feux de détresse se
trouve sur la rangée de commutateurs au-
dessus des commandes de chauffage-
climatisation.
Appuyez sur le commutateur pour allumer les
feux de détresse. Lorsque le commutateur est
activé, tous les clignotants clignotent pour
avertir les autres conducteurs d'une urgence.
Appuyez sur le commutateur une deuxième
fois pour éteindre les feux de détresse.
Ce système de signalisation est réservé aux
cas d'urgence et ne doit être utilisé lorsque le
véhicule se déplace. Utilisez le système en
cas de panne du véhicule et lorsque ce der-
nier constitue un danger pour les autres
conducteurs.
Lorsque vous quittez le véhicule pour cher-
cher de l'aide, les feux de détresse conti-
nuent à fonctionner même si le commutateur
d'allumage est en position OFF (Hors fonc-
tion).REMARQUE :
Un fonctionnement prolongé des feux de dé-
tresse peut décharger la batterie.
SOS-APPEL D'URGENCE
(DISPONIBLE SEULEMENT
POUR L'UNION
DOUANIERE RUSSIE-
BIELORUSSIE-
KAZAKHSTAN)
Votre véhicule est doté d'une fonction d'as-
sistance embarquée conçue pour aider en
cas d'accident et/ou d'urgence. Cette fonc-
tion est activée automatiquement lors du
déclenchement de l'airbag, ou peut être ac-
tivée manuellement en appuyant sur le bou-
ton situé sur la base du rétroviseur.
REMARQUE :
La fonction SOS-appel d'urgence fonctionne
uniquement avec un opérateur réseau auto-
risé.Le système SOS-appel d'urgence transfère
automatiquement un appel aux services d'ur-
gence en cas d'accident avec déclenchement
de l'airbag, pourvu que le dispositif d'allu-
mage soit en position RUN (marche) et les
airbags fonctionnels. L'appel d'urgence ma-
nuel est également possible lorsque le dispo-
sitif d'allumage est en position OFF (hors
fonction), à partir du moment où son rétroé-
clairage reste allumé en appuyant sur le bou-
ton SOS à la base du rétroviseur. Lorsque la
connexion entre le véhicule et un agent de la
sécurité publique est établie, votre véhicule
transmet automatiquement l'emplacement
et les informations du véhicule à l'agent.
Bouton SOS-appel d'urgenceEN CAS D'URGENCE
224

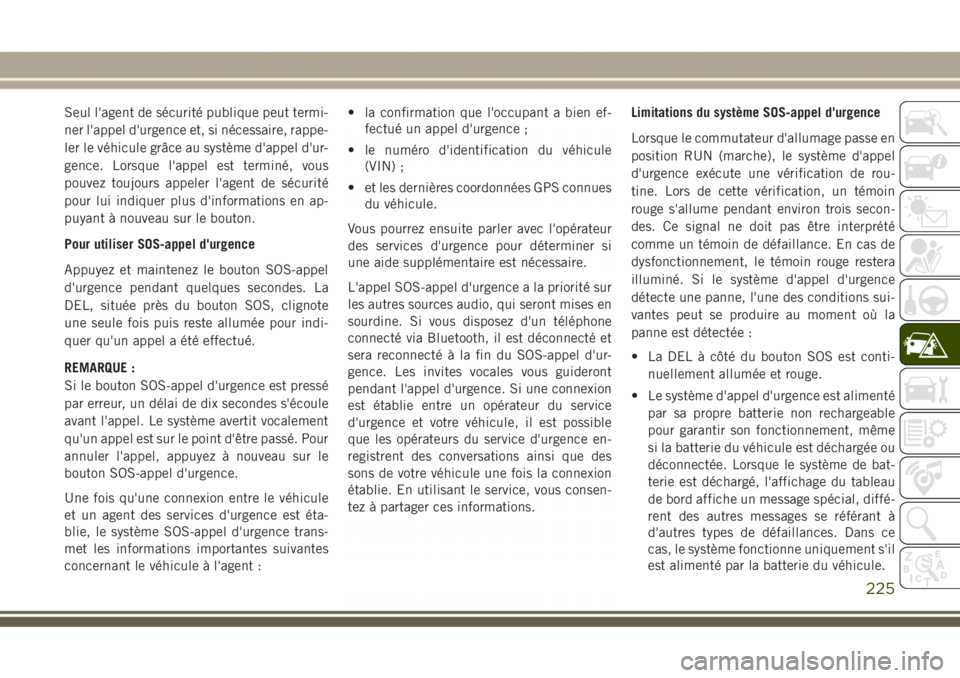

Seul l'agent de sécurité publique peut termi-
ner l'appel d'urgence et, si nécessaire, rappe-
ler le véhicule grâce au système d'appel d'ur-
gence. Lorsque l'appel est terminé, vous
pouvez toujours appeler l'agent de sécurité
pour lui indiquer plus d'informations en ap-
puyant à nouveau sur le bouton.
Pour utiliser SOS-appel d'urgence
Appuyez et maintenez le bouton SOS-appel
d'urgence pendant quelques secondes. La
DEL, située près du bouton SOS, clignote
une seule fois puis reste allumée pour indi-
quer qu'un appel a été effectué.
REMARQUE :
Si le bouton SOS-appel d'urgence est pressé
par erreur, un délai de dix secondes s'écoule
avant l'appel. Le système avertit vocalement
qu'un appel est sur le point d'être passé. Pour
annuler l'appel, appuyez à nouveau sur le
bouton SOS-appel d'urgence.
Une fois qu'une connexion entre le véhicule
et un agent des services d'urgence est éta-
blie, le système SOS-appel d'urgence trans-
met les informations importantes suivantes
concernant le véhicule à l'agent :• la confirmation que l'occupant a bien ef-
fectué un appel d'urgence ;
• le numéro d'identification du véhicule
(VIN) ;
• et les dernières coordonnées GPS connues
du véhicule.
Vous pourrez ensuite parler avec l'opérateur
des services d'urgence pour déterminer si
une aide supplémentaire est nécessaire.
L'appel SOS-appel d'urgence a la priorité sur
les autres sources audio, qui seront mises en
sourdine. Si vous disposez d'un téléphone
connecté via Bluetooth, il est déconnecté et
sera reconnecté à la fin du SOS-appel d'ur-
gence. Les invites vocales vous guideront
pendant l'appel d'urgence. Si une connexion
est établie entre un opérateur du service
d'urgence et votre véhicule, il est possible
que les opérateurs du service d'urgence en-
registrent des conversations ainsi que des
sons de votre véhicule une fois la connexion
établie. En utilisant le service, vous consen-
tez à partager ces informations.Limitations du système SOS-appel d'urgence
Lorsque le commutateur d'allumage passe en
position RUN (marche), le système d'appel
d'urgence exécute une vérification de rou-
tine. Lors de cette vérification, un témoin
rouge s'allume pendant environ trois secon-
des. Ce signal ne doit pas être interprété
comme un témoin de défaillance. En cas de
dysfonctionnement, le témoin rouge restera
illuminé. Si le système d'appel d'urgence
détecte une panne, l'une des conditions sui-
vantes peut se produire au moment où la
panne est détectée :
• La DEL à côté du bouton SOS est conti-
nuellement allumée et rouge.
• Le système d'appel d'urgence est alimenté
par sa propre batterie non rechargeable
pour garantir son fonctionnement, même
si la batterie du véhicule est déchargée ou
déconnectée. Lorsque le système de bat-
terie est déchargé, l'affichage du tableau
de bord affiche un message spécial, diffé-
rent des autres messages se référant à
d'autres types de défaillances. Dans ce
cas, le système fonctionne uniquement s'il
est alimenté par la batterie du véhicule.
225

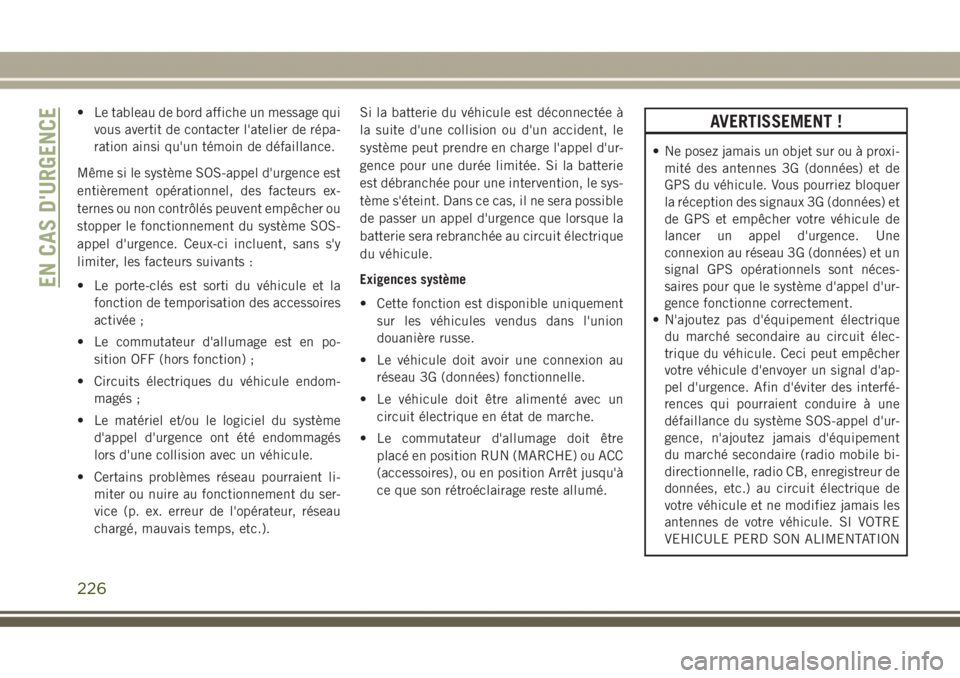

• Le tableau de bord affiche un message qui
vous avertit de contacter l'atelier de répa-
ration ainsi qu'un témoin de défaillance.
Même si le système SOS-appel d'urgence est
entièrement opérationnel, des facteurs ex-
ternes ou non contrôlés peuvent empêcher ou
stopper le fonctionnement du système SOS-
appel d'urgence. Ceux-ci incluent, sans s'y
limiter, les facteurs suivants :
• Le porte-clés est sorti du véhicule et la
fonction de temporisation des accessoires
activée ;
• Le commutateur d'allumage est en po-
sition OFF (hors fonction) ;
• Circuits électriques du véhicule endom-
magés ;
• Le matériel et/ou le logiciel du système
d'appel d'urgence ont été endommagés
lors d'une collision avec un véhicule.
• Certains problèmes réseau pourraient li-
miter ou nuire au fonctionnement du ser-
vice (p. ex. erreur de l'opérateur, réseau
chargé, mauvais temps, etc.).Si la batterie du véhicule est déconnectée à
la suite d'une collision ou d'un accident, le
système peut prendre en charge l'appel d'ur-
gence pour une durée limitée. Si la batterie
est débranchée pour une intervention, le sys-
tème s'éteint. Dans ce cas, il ne sera possible
de passer un appel d'urgence que lorsque la
batterie sera rebranchée au circuit électrique
du véhicule.
Exigences système
• Cette fonction est disponible uniquement
sur les véhicules vendus dans l'union
douanière russe.
• Le véhicule doit avoir une connexion au
réseau 3G (données) fonctionnelle.
• Le véhicule doit être alimenté avec un
circuit électrique en état de marche.
• Le commutateur d'allumage doit être
placé en position RUN (MARCHE) ou ACC
(accessoires), ou en position Arrêt jusqu'à
ce que son rétroéclairage reste allumé.AVERTISSEMENT !
• Ne posez jamais un objet sur ou à proxi-
mité des antennes 3G (données) et de
GPS du véhicule. Vous pourriez bloquer
la réception des signaux 3G (données) et
de GPS et empêcher votre véhicule de
lancer un appel d'urgence. Une
connexion au réseau 3G (données) et un
signal GPS opérationnels sont néces-
saires pour que le système d'appel d'ur-
gence fonctionne correctement.
• N'ajoutez pas d'équipement électrique
du marché secondaire au circuit élec-
trique du véhicule. Ceci peut empêcher
votre véhicule d'envoyer un signal d'ap-
pel d'urgence. Afin d'éviter des interfé-
rences qui pourraient conduire à une
défaillance du système SOS-appel d'ur-
gence, n'ajoutez jamais d'équipement
du marché secondaire (radio mobile bi-
directionnelle, radio CB, enregistreur de
données, etc.) au circuit électrique de
votre véhicule et ne modifiez jamais les
antennes de votre véhicule. SI VOTRE
VEHICULE PERD SON ALIMENTATION
EN CAS D'URGENCE
226

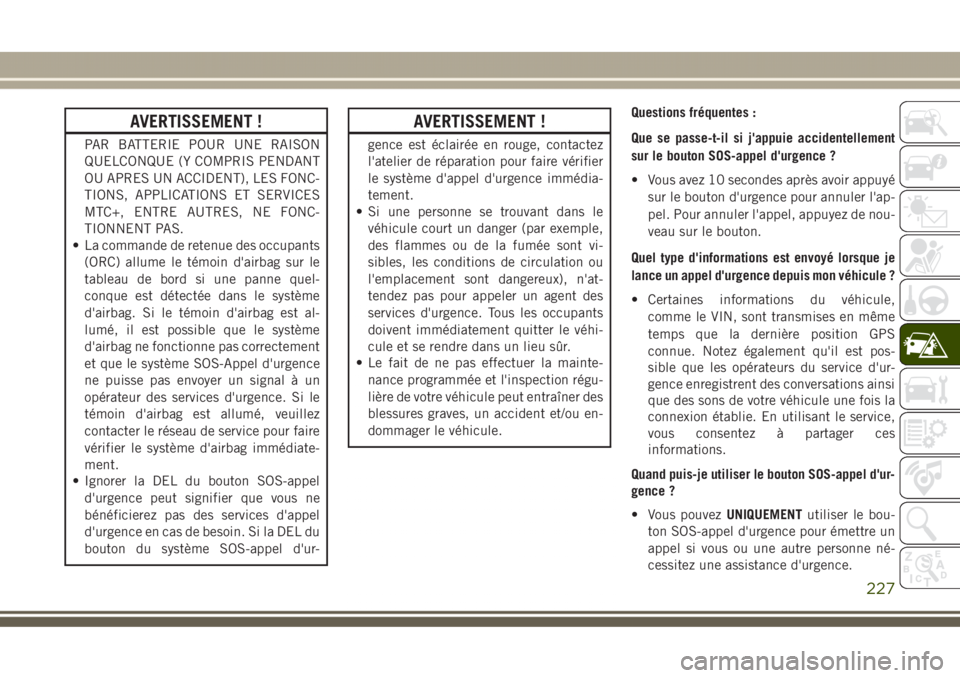

AVERTISSEMENT !
PAR BATTERIE POUR UNE RAISON
QUELCONQUE (Y COMPRIS PENDANT
OU APRES UN ACCIDENT), LES FONC-
TIONS, APPLICATIONS ET SERVICES
MTC+, ENTRE AUTRES, NE FONC-
TIONNENT PAS.
• La commande de retenue des occupants
(ORC) allume le témoin d'airbag sur le
tableau de bord si une panne quel-
conque est détectée dans le système
d'airbag. Si le témoin d'airbag est al-
lumé, il est possible que le système
d'airbag ne fonctionne pas correctement
et que le système SOS-Appel d'urgence
ne puisse pas envoyer un signal à un
opérateur des services d'urgence. Si le
témoin d'airbag est allumé, veuillez
contacter le réseau de service pour faire
vérifier le système d'airbag immédiate-
ment.
• Ignorer la DEL du bouton SOS-appel
d'urgence peut signifier que vous ne
bénéficierez pas des services d'appel
d'urgence en cas de besoin. Si la DEL du
bouton du système SOS-appel d'ur-
AVERTISSEMENT !
gence est éclairée en rouge, contactez
l'atelier de réparation pour faire vérifier
le système d'appel d'urgence immédia-
tement.
• Si une personne se trouvant dans le
véhicule court un danger (par exemple,
des flammes ou de la fumée sont vi-
sibles, les conditions de circulation ou
l'emplacement sont dangereux), n'at-
tendez pas pour appeler un agent des
services d'urgence. Tous les occupants
doivent immédiatement quitter le véhi-
cule et se rendre dans un lieu sûr.
• Le fait de ne pas effectuer la mainte-
nance programmée et l'inspection régu-
lière de votre véhicule peut entraîner des
blessures graves, un accident et/ou en-
dommager le véhicule.Questions fréquentes :
Que se passe-t-il si j'appuie accidentellement
sur le bouton SOS-appel d'urgence ?
• Vous avez 10 secondes après avoir appuyé
sur le bouton d'urgence pour annuler l'ap-
pel. Pour annuler l'appel, appuyez de nou-
veau sur le bouton.
Quel type d'informations est envoyé lorsque je
lance un appel d'urgence depuis mon véhicule ?
• Certaines informations du véhicule,
comme le VIN, sont transmises en même
temps que la dernière position GPS
connue. Notez également qu'il est pos-
sible que les opérateurs du service d'ur-
gence enregistrent des conversations ainsi
que des sons de votre véhicule une fois la
connexion établie. En utilisant le service,
vous consentez à partager ces
informations.
Quand puis-je utiliser le bouton SOS-appel d'ur-
gence ?
• Vous pouvezUNIQUEMENTutiliser le bou-
ton SOS-appel d'urgence pour émettre un
appel si vous ou une autre personne né-
cessitez une assistance d'urgence.
227

REMPLACEMENT DES AMPOULES
Ampoules de remplacement
Ampoules intérieures
Réf. d'ampoule
Lampe de la boîte à gants194
Lampe de la poignée d'assistance L002825W5W
Lampes de lecture de la console de plafond VT4976
Lampe de l'espace de chargement arrière 214-2
Lampe du miroir de courtoisieV26377
Lampes de courtoisie sous le panneau 906
Tableau de bord (éclairage général) 103
Ecran des témoins/feux de détresse 74
Ampoules extérieures
Réf. d'ampoule
Projecteurs (feux de croisement) — Selon l'équipement H11
Projecteurs haut de gamme (feu de croisement/feu de route) D3S (réparation par un concessionnaire agréé)
Projecteurs (feux de route) — Selon l'équipement 9005
Feu de stationnement/clignotant haut de gamme DEL - (réparation par un concessionnaire agréé)
Eclairage diurne haut de gamme DEL - (réparation par un concessionnaire agréé)
Feux antibrouillard avantH11
Feu de gabarit avant — Selon l'équipement W5W
Feu de gabarit avant Premium — Selon l'équipement DEL - (réparation par un concessionnaire agréé)
EN CAS D'URGENCE
228
