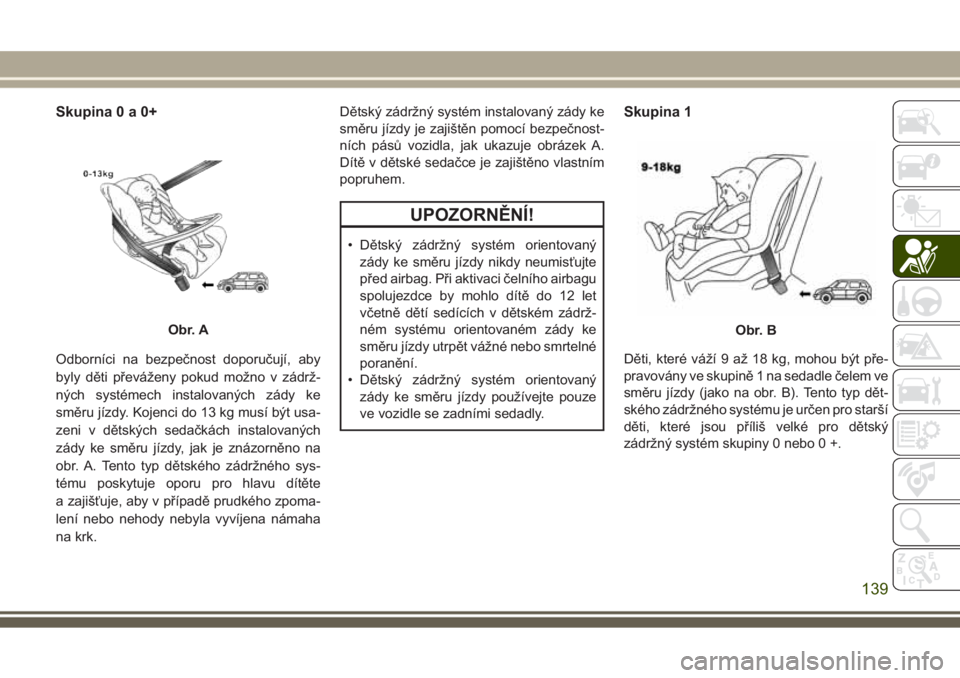

Skupina0a0+
Odborníci na bezpečnost doporučují, aby
byly děti převáženy pokud možno v zádrž-
ných systémech instalovaných zády ke
směru jízdy. Kojenci do 13 kg musí být usa-
zeni v dětských sedačkách instalovaných
zády ke směru jízdy, jak je znázorněno na
obr. A. Tento typ dětského zádržného sys-
tému poskytuje oporu pro hlavu dítěte
a zajišťuje, aby v případě prudkého zpoma-
lení nebo nehody nebyla vyvíjena námaha
na krk.Dětský zádržný systém instalovaný zády ke
směru jízdy je zajištěn pomocí bezpečnost-
ních pásů vozidla, jak ukazuje obrázek A.
Dítě v dětské sedačce je zajištěno vlastním
popruhem.
UPOZORNĚNÍ!
• Dětský zádržný systém orientovaný
zády ke směru jízdy nikdy neumisťujte
před airbag. Při aktivaci čelního airbagu
spolujezdce by mohlo dítě do 12 let
včetně dětí sedících v dětském zádrž-
ném systému orientovaném zády ke
směru jízdy utrpět vážné nebo smrtelné
poranění.
• Dětský zádržný systém orientovaný
zády ke směru jízdy používejte pouze
ve vozidle se zadními sedadly.
Skupina 1
Děti, které váží 9 až 18 kg, mohou být pře-
pravovány ve skupině 1 na sedadle čelem ve
směru jízdy (jako na obr. B). Tento typ dět-
ského zádržného systému je určen pro starší
děti, které jsou příliš velké pro dětský
zádržný systém skupiny 0 nebo 0 +.
Obr. AObr. B
139

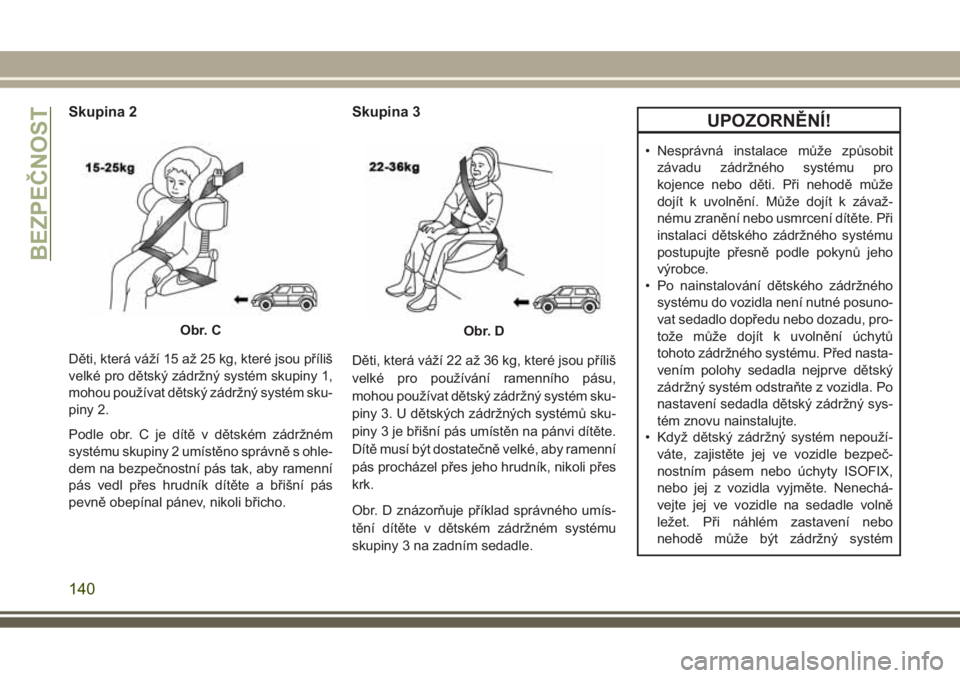

Skupina 2
Děti, která váží 15 až 25 kg, které jsou příliš
velké pro dětský zádržný systém skupiny 1,
mohou používat dětský zádržný systém sku-
piny 2.
Podle obr. C je dítě v dětském zádržném
systému skupiny 2 umístěno správně s ohle-
dem na bezpečnostní pás tak, aby ramenní
pás vedl přes hrudník dítěte a břišní pás
pevně obepínal pánev, nikoli břicho.
Skupina 3
Děti, která váží 22 až 36 kg, které jsou příliš
velké pro používání ramenního pásu,
mohou používat dětský zádržný systém sku-
piny 3. U dětských zádržných systémů sku-
piny 3 je břišní pás umístěn na pánvi dítěte.
Dítě musí být dostatečně velké, aby ramenní
pás procházel přes jeho hrudník, nikoli přes
krk.
Obr. D znázorňuje příklad správného umís-
tění dítěte v dětském zádržném systému
skupiny 3 na zadním sedadle.
UPOZORNĚNÍ!
• Nesprávná instalace může způsobit
závadu zádržného systému pro
kojence nebo děti. Při nehodě může
dojít k uvolnění. Může dojít k závaž-
nému zranění nebo usmrcení dítěte. Při
instalaci dětského zádržného systému
postupujte přesně podle pokynů jeho
výrobce.
• Po nainstalování dětského zádržného
systému do vozidla není nutné posuno-
vat sedadlo dopředu nebo dozadu, pro-
tože může dojít k uvolnění úchytů
tohoto zádržného systému. Před nasta-
vením polohy sedadla nejprve dětský
zádržný systém odstraňte z vozidla. Po
nastavení sedadla dětský zádržný sys-
tém znovu nainstalujte.
• Když dětský zádržný systém nepouží-
váte, zajistěte jej ve vozidle bezpeč-
nostním pásem nebo úchyty ISOFIX,
nebo jej z vozidla vyjměte. Nenechá-
vejte jej ve vozidle na sedadle volně
ležet. Při náhlém zastavení nebo
nehodě může být zádržný systém
Obr. CObr. D
BEZPEČNOST
140

UPOZORNĚNÍ!
vymrštěn směrem k osobám nebo opě-
radlům sedadel a může způsobit vážné
zranění.

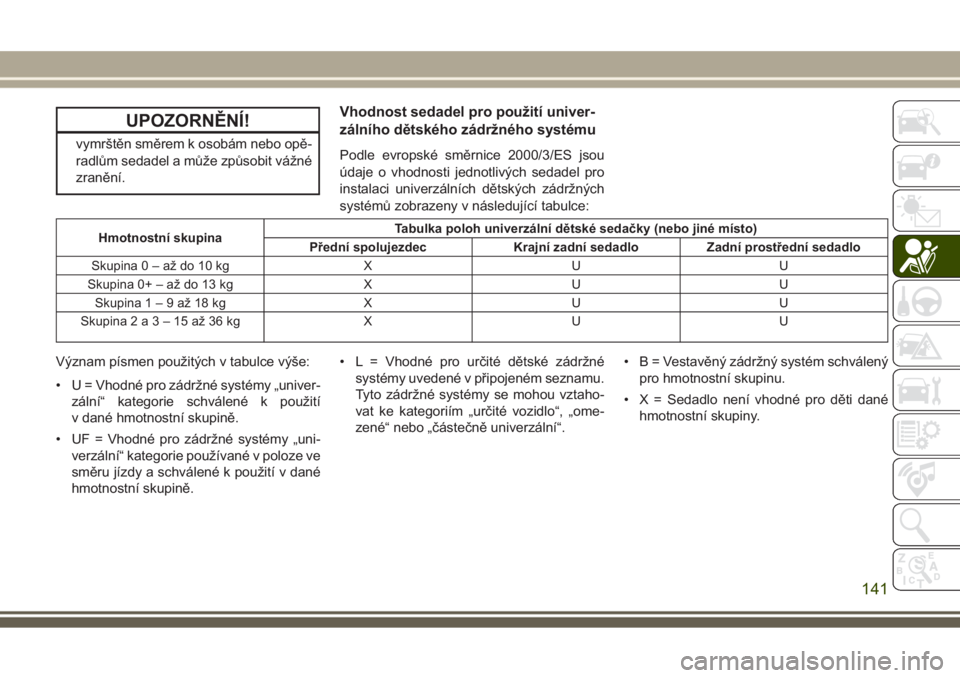

Vhodnost sedadel pro použití univer-
zálního dětského zádržného systému
Podle evropské směrnice 2000/3/ES jsou
údaje o vhodnosti jednotlivých sedadel pro
instalaci univerzálních dětských zádržných
systémů zobrazeny v následující tabulce:
Hmotnostní skupinaTabulka poloh univerzální dětské sedačky (nebo jiné místo)
Přední spolujezdec Krajní zadní sedadlo Zadní prostřední sedadlo
Skupina0–aždo10kg X U U
Skupina 0+ – až do 13 kg X U U
Skupina1–9až18kg X U U
Skupina2a3–15až36kg X U U
Význam písmen použitých v tabulce výše:
• U = Vhodné pro zádržné systémy „univer-
zální“ kategorie schválené k použití
v dané hmotnostní skupině.
• UF = Vhodné pro zádržné systémy „uni-
verzální“ kategorie používané v poloze ve
směru jízdy a schválené k použití v dané
hmotnostní skupině.• L = Vhodné pro určité dětské zádržné
systémy uvedené v připojeném seznamu.
Tyto zádržné systémy se mohou vztaho-
vat ke kategoriím „určité vozidlo“, „ome-
zené“ nebo „částečně univerzální“.• B = Vestavěný zádržný systém schválený
pro hmotnostní skupinu.
• X = Sedadlo není vhodné pro děti dané
hmotnostní skupiny.
141

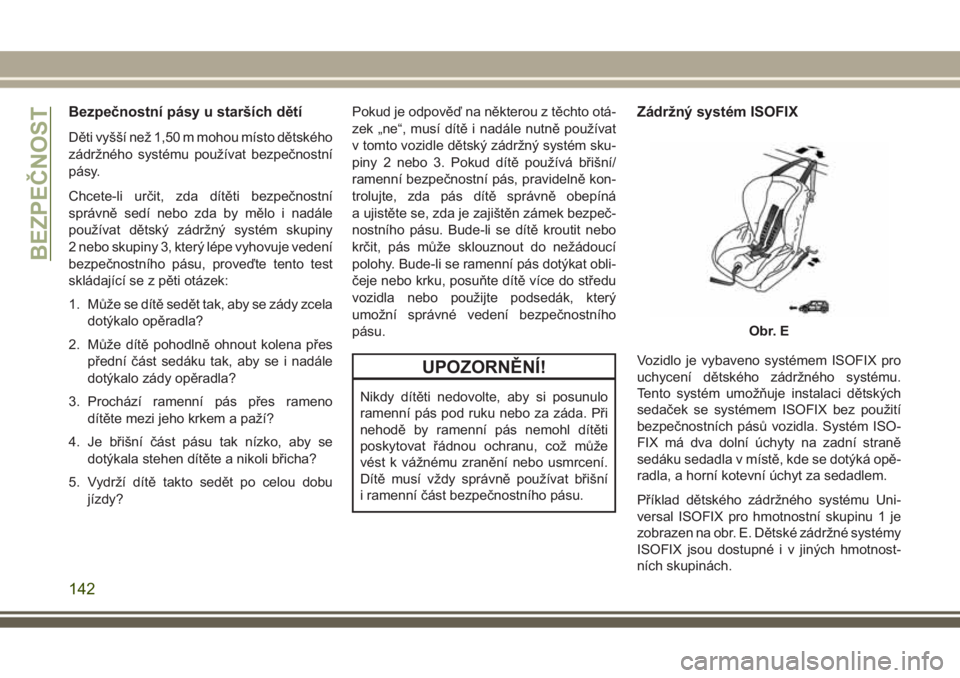

Bezpečnostní pásy u starších dětí
Děti vyšší než 1,50 m mohou místo dětského
zádržného systému používat bezpečnostní
pásy.
Chcete-li určit, zda dítěti bezpečnostní
správně sedí nebo zda by mělo i nadále
používat dětský zádržný systém skupiny
2 nebo skupiny 3, který lépe vyhovuje vedení
bezpečnostního pásu, proveďte tento test
skládající se z pěti otázek:
1. Může se dítě sedět tak, aby se zády zcela
dotýkalo opěradla?
2. Může dítě pohodlně ohnout kolena přes
přední část sedáku tak, aby se i nadále
dotýkalo zády opěradla?
3. Prochází ramenní pás přes rameno
dítěte mezi jeho krkem a paží?
4. Je břišní část pásu tak nízko, aby se
dotýkala stehen dítěte a nikoli břicha?
5. Vydrží dítě takto sedět po celou dobu
jízdy?Pokud je odpověď na některou z těchto otá-
zek „ne“, musí dítě i nadále nutně používat
v tomto vozidle dětský zádržný systém sku-
piny 2 nebo 3. Pokud dítě používá břišní/
ramenní bezpečnostní pás, pravidelně kon-
trolujte, zda pás dítě správně obepíná
a ujistěte se, zda je zajištěn zámek bezpeč-
nostního pásu. Bude-li se dítě kroutit nebo
krčit, pás může sklouznout do nežádoucí
polohy. Bude-li se ramenní pás dotýkat obli-
čeje nebo krku, posuňte dítě více do středu
vozidla nebo použijte podsedák, který
umožní správné vedení bezpečnostního
pásu.
UPOZORNĚNÍ!
Nikdy dítěti nedovolte, aby si posunulo
ramenní pás pod ruku nebo za záda. Při
nehodě by ramenní pás nemohl dítěti
poskytovat řádnou ochranu, což může
vést k vážnému zranění nebo usmrcení.
Dítě musí vždy správně používat břišní
i ramenní část bezpečnostního pásu.
Zádržný systém ISOFIX
Vozidlo je vybaveno systémem ISOFIX pro
uchycení dětského zádržného systému.
Tento systém umožňuje instalaci dětských
sedaček se systémem ISOFIX bez použití
bezpečnostních pásů vozidla. Systém ISO-
FIX má dva dolní úchyty na zadní straně
sedáku sedadla v místě, kde se dotýká opě-
radla, a horní kotevní úchyt za sedadlem.
Příklad dětského zádržného systému Uni-
versal ISOFIX pro hmotnostní skupinu 1 je
zobrazen na obr. E. Dětské zádržné systémy
ISOFIX jsou dostupné i v jiných hmotnost-
ních skupinách.
Obr. E
BEZPEČNOST
142

Umístění ukotvení systému ISOFIX
Spodní ukotvení jsou tvořena kruhovými
tyčemi nacházejícími se na zadní straně
sedáku v místě jeho kontaktu s opěradlem,
pod symboly ukotvení na opěradle. Jsou
viditelné pouze tehdy, když se opřete do
zadního sedadla při instalaci dětského
zádržného systému. Snadno je nahmatáte
při pohybu prstem podél otvoru mezi opěra-
dlem a sedákem sedadla.

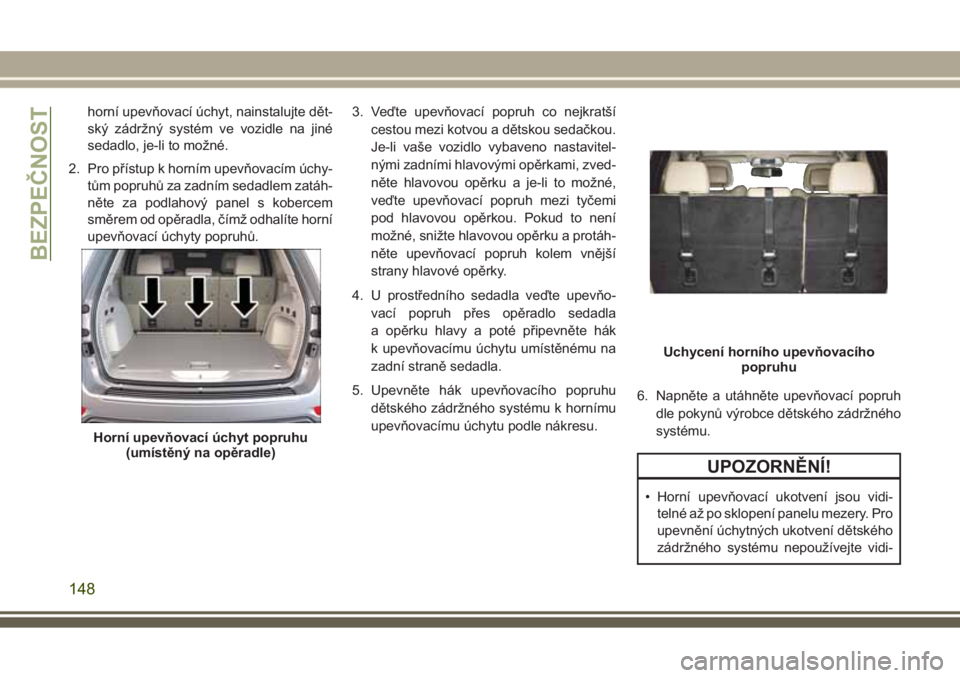

Umístění kotevních úchytů popruhu
Za každým zadním sedadlem se na zadní
straně sedadla nacházejí kotevní úchyty
popruhu. Pro přístup k nim odtáhněte podla-
hový panel s kobercovým povrchem od opě-
radla sedadla, čímž odkryjete horní kotevní
úchyty popruhu.
Po obou stranách dětského zádržného sys-
tému ISOFIX jsou pevné tyče. Každá je
opatřena spojkou pro upevnění k dolnímu
kotevnímu úchytu a možností utahovat při-
pojení k úchytu. Dětské zádržné systémy
orientované po směru jízdy a některé dětskézádržné systémy orientované zády ke směru
jízdy mohou být také vybaveny upevňova-
cím popruhem. Na konci upevňovacího
popruhu je poutko pro uchycení k hornímu
kotevnímu úchytu, které umožňuje utáhnout
popruh po připojení k úchytu.
Systém ISOFIX prostředního sedadla
UPOZORNĚNÍ!
• Neupevňujte dětskou sedačku dopro-
střed sedadla pomocí systému ISOFIX.
Tato poloha není schválena pro žádný
typ dětského zádržného systému ISO-
FIX.
• Neinstalujte dětský zádržný systém
ISOFIX pomocí prostředního ukotvení
popruhu. Při instalaci dětské sedačky
doprostřed sedadla použijte bezpeč-
nostní pás.
• K upevnění více než jednoho dětského
zádržného systému nikdy nepoužívejte
stejné spodní ukotvení. Postupujte
podle pokynů uvedených v části „Mon-
táž dětského zádržného systému ISO-
FIX“.
Spodní ukotvení v zadním sedadle
Upevňovací úchyty popruhů
143

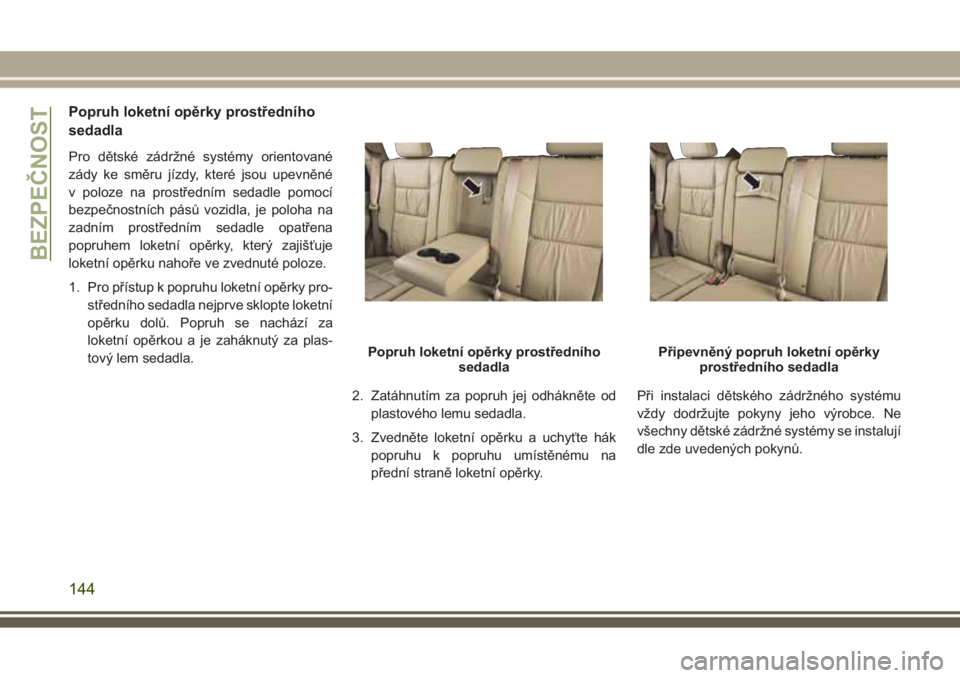

Popruh loketní opěrky prostředního
sedadla
Pro dětské zádržné systémy orientované
zády ke směru jízdy, které jsou upevněné
v poloze na prostředním sedadle pomocí
bezpečnostních pásů vozidla, je poloha na
zadním prostředním sedadle opatřena
popruhem loketní opěrky, který zajišťuje
loketní opěrku nahoře ve zvednuté poloze.
1. Pro přístup k popruhu loketní opěrky pro-
středního sedadla nejprve sklopte loketní
opěrku dolů. Popruh se nachází za
loketní opěrkou a je zaháknutý za plas-
tový lem sedadla.
2. Zatáhnutím za popruh jej odhákněte od
plastového lemu sedadla.
3. Zvedněte loketní opěrku a uchyťte hák
popruhu k popruhu umístěnému na
přední straně loketní opěrky.Při instalaci dětského zádržného systému
vždy dodržujte pokyny jeho výrobce. Ne
všechny dětské zádržné systémy se instalují
dle zde uvedených pokynů.
Popruh loketní opěrky prostředního
sedadlaPřipevněný popruh loketní opěrky
prostředního sedadla
BEZPEČNOST
144

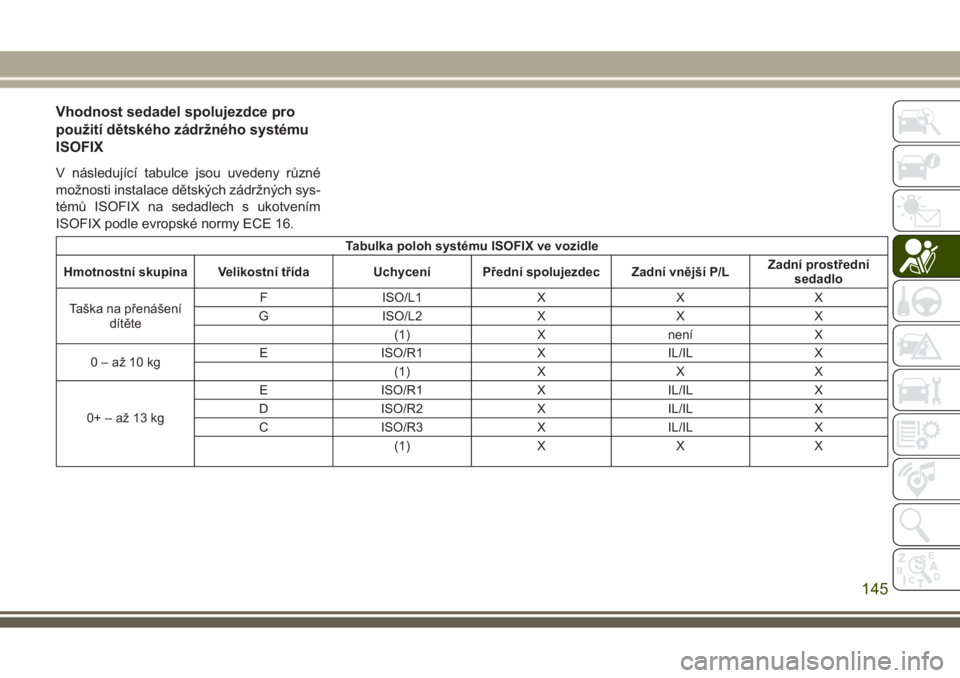

Vhodnost sedadel spolujezdce pro
použití dětského zádržného systému
ISOFIX
V následující tabulce jsou uvedeny různé
možnosti instalace dětských zádržných sys-
témů ISOFIX na sedadlech s ukotvením
ISOFIX podle evropské normy ECE 16.
Tabulka poloh systému ISOFIX ve vozidle
Hmotnostní skupina Velikostní třída Uchycení Přední spolujezdec Zadní vnější P/LZadní prostřední
sedadlo
Taška na přenášení
dítěteF ISO/L1 X X X
G ISO/L2 X X X
(1) X není X
0–až10kgE ISO/R1 X IL/IL X
(1) X X X
0+–až13kgE ISO/R1 X IL/IL X
D ISO/R2 X IL/IL X
C ISO/R3 X IL/IL X
(1) X X X
145

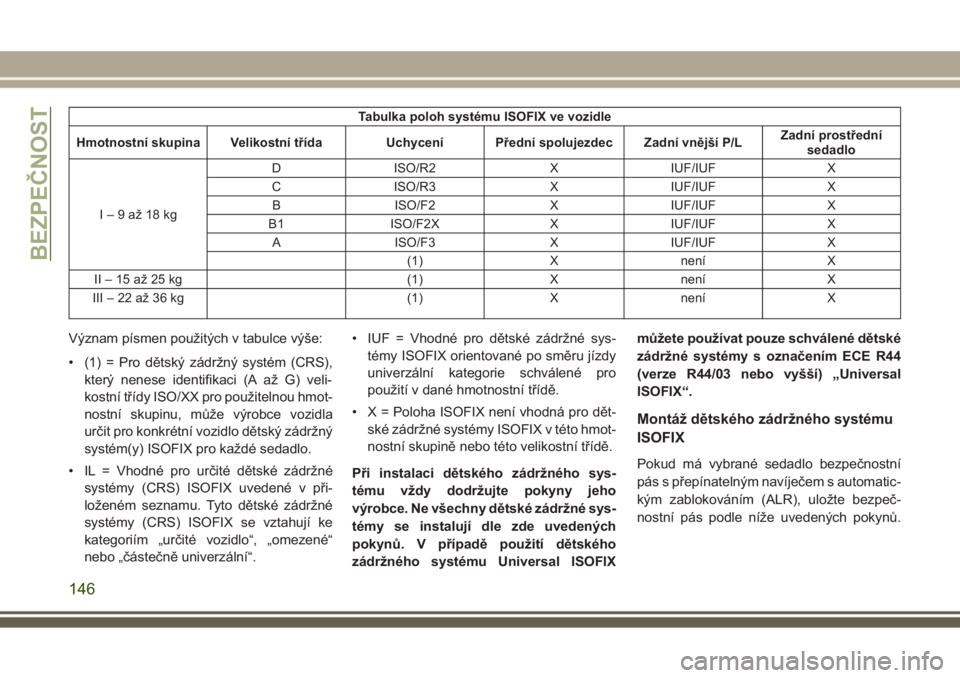

Tabulka poloh systému ISOFIX ve vozidle
Hmotnostní skupina Velikostní třída Uchycení Přední spolujezdec Zadní vnější P/LZadní prostřední
sedadlo
I–9až18kgD ISO/R2 X IUF/IUF X
C ISO/R3 X IUF/IUF X
B ISO/F2 X IUF/IUF X
B1 ISO/F2X X IUF/IUF X
A ISO/F3 X IUF/IUF X
(1) X není X
II – 15 až 25 kg (1) X není X
III – 22 až 36 kg (1) X není X
Význam písmen použitých v tabulce výše:
• (1) = Pro dětský zádržný systém (CRS),
který nenese identifikaci (A až G) veli-
kostní třídy ISO/XX pro použitelnou hmot-
nostní skupinu, může výrobce vozidla
určit pro konkrétní vozidlo dětský zádržný
systém(y) ISOFIX pro každé sedadlo.
• IL = Vhodné pro určité dětské zádržné
systémy (CRS) ISOFIX uvedené v při-
loženém seznamu. Tyto dětské zádržné
systémy (CRS) ISOFIX se vztahují ke
kategoriím „určité vozidlo“, „omezené“
nebo „částečně univerzální“.• IUF = Vhodné pro dětské zádržné sys-
témy ISOFIX orientované po směru jízdy
univerzální kategorie schválené pro
použití v dané hmotnostní třídě.
• X = Poloha ISOFIX není vhodná pro dět-
ské zádržné systémy ISOFIX v této hmot-
nostní skupině nebo této velikostní třídě.
Při instalaci dětského zádržného sys-
tému vždy dodržujte pokyny jeho
výrobce. Ne všechny dětské zádržné sys-
témy se instalují dle zde uvedených
pokynů. V případě použití dětského
zádržného systému Universal ISOFIXmůžete používat pouze schválené dětské
zádržné systémy s označením ECE R44
(verze R44/03 nebo vyšší) „Universal
ISOFIX“.
Montáž dětského zádržného systému
ISOFIX
Pokud má vybrané sedadlo bezpečnostní
pás s přepínatelným navíječem s automatic-
kým zablokováním (ALR), uložte bezpeč-
nostní pás podle níže uvedených pokynů.
BEZPEČNOST
146

Viz část „Instalace dětského zádržného sys-
tému pomocí bezpečnostních pásů vozidla“
pro kontrolu, jaký typ bezpečnostního pásu
každé sedadlo má.
1. Uvolněte nastavovací prvky na dolních
spojovacích prvcích a na upevňovacím
popruhu dětské sedačky, abyste mohli
snáze připevnit spojovací prvky k ukotve-
ním ve vozidle.
2. Umístěte dětskou sedačku mezi dolní
ukotvení pro dané sedadlo. U některých
sedadel druhé řady bude možná třeba
pro lepší upevnění sedačky sklopit seda-
dlo a/nebo vytáhnout hlavovou opěrku.
Pokud lze zadní sedadla ve vozidle posu-
nout dopředu a dozadu, je možné, že je
budete chtít posunout do krajní zadní
polohy, abyste měli místo pro dětskou
sedačku. Abyste měli pro dětskou
sedačku více místa, můžete také posu-
nout dopředu přední sedadlo.
3. Připojte spojovací prvky dětského zádrž-
ného systému k dolním ukotvením ve
vybraném sedadle.
4. Pokud má dětský zádržný systém upev-
ňovací popruh, připojte jej k hornímuúchytnému ukotvení. Viz část „Instalace
dětských zádržných systémů pomocí
horních upevňovacích ukotvení“, kde
najdete informace o směrech pro připev-
nění upevňovacího ukotvení.
5. Utáhněte všechny popruhy za součas-
ného posunování dětského zádržného
systému dozadu a dolů do sedačky. Nap-
něte a utáhněte popruhy dle pokynů
výrobce dětského zádržného systému.
6. Zatažením dětské sedačky dopředu
a dozadu v dráze pásu zkontrolujte, zda
je dětský zádržný systém řádně nainsta-
lován. Neměla by se v žádném směru
pohnout o více než 25 mm.
UPOZORNĚNÍ!
• Nesprávná instalace dětského zádrž-
ného systému do ukotvení ISOFIX
může způsobit selhání zádržného sys-
tému. Může dojít k závažnému zranění
nebo usmrcení dítěte. Při instalaci dět-
ského zádržného systému postupujte
přesně podle pokynů jeho výrobce.
UPOZORNĚNÍ!
• Kotvy dětského zádržného systému
jsou navrženy tak, aby vydržely zatížení
pouze od správně instalovaných dět-
ských zádržných systémů. V žádném
případě je nelze používat pro uchycení
bezpečnostních pásů pro dospělé,
kabelových svazků nebo pro uchycení
dalších předmětů nebo zařízení ve vozi-
dle.
• Instalaci dětského zádržného systému
provádějte, pouze když vozidlo stojí.
Dětský zádržný systém ISOFIX bude
správně upevněn do držáků, jakmile
uslyšíte cvaknutí.
Instalace dětských zádržných sys-
témů pomocí horních upevňovacích
kotev
1. Za sedadlem, kam chcete nainstalovat
dětský zádržný systém, najděte úchyt pro
upevnění popruhu. Je možné, že budete
muset posunout sedadlo dopředu,
abyste měli lepší přístup k upevňovacímu
úchytu. Pokud za sedadlem není žádný
147

horní upevňovací úchyt, nainstalujte dět-
ský zádržný systém ve vozidle na jiné
sedadlo, je-li to možné.
2. Pro přístup k horním upevňovacím úchy-
tům popruhů za zadním sedadlem zatáh-
něte za podlahový panel s kobercem
směrem od opěradla, čímž odhalíte horní
upevňovací úchyty popruhů.3. Veďte upevňovací popruh co nejkratší
cestou mezi kotvou a dětskou sedačkou.
Je-li vaše vozidlo vybaveno nastavitel-
nými zadními hlavovými opěrkami, zved-
něte hlavovou opěrku a je-li to možné,
veďte upevňovací popruh mezi tyčemi
pod hlavovou opěrkou. Pokud to není
možné, snižte hlavovou opěrku a protáh-
něte upevňovací popruh kolem vnější
strany hlavové opěrky.
4. U prostředního sedadla veďte upevňo-
vací popruh přes opěradlo sedadla
a opěrku hlavy a poté připevněte hák
k upevňovacímu úchytu umístěnému na
zadní straně sedadla.
5. Upevněte hák upevňovacího popruhu
dětského zádržného systému k hornímu
upevňovacímu úchytu podle nákresu.6. Napněte a utáhněte upevňovací popruh
dle pokynů výrobce dětského zádržného
systému.
UPOZORNĚNÍ!
• Horní upevňovací ukotvení jsou vidi-
telné až po sklopení panelu mezery. Pro
upevnění úchytných ukotvení dětského
zádržného systému nepoužívejte vidi-
Horní upevňovací úchyt popruhu
(umístěný na opěradle)
Uchycení horního upevňovacího
popruhu
BEZPEČNOST
148
