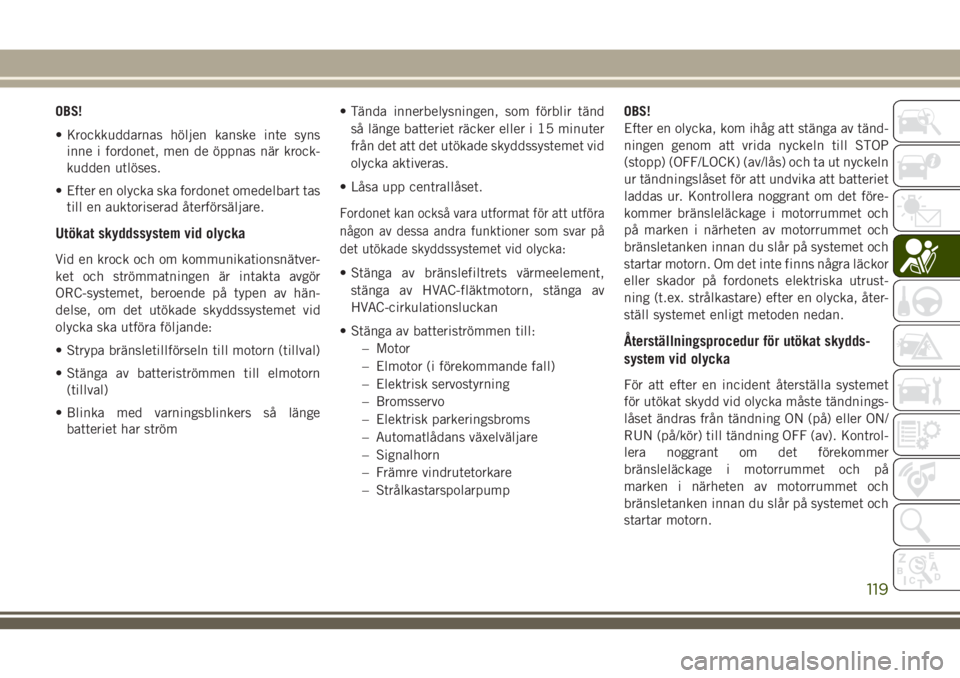

OBS!
• Krockkuddarnas höljen kanske inte syns
inne i fordonet, men de öppnas när krock-
kudden utlöses.
• Efter en olycka ska fordonet omedelbart tas
till en auktoriserad återförsäljare.
Utökat skyddssystem vid olycka
Vid en krock och om kommunikationsnätver-
ket och strömmatningen är intakta avgör
ORC-systemet, beroende på typen av hän-
delse, om det utökade skyddssystemet vid
olycka ska utföra följande:
• Strypa bränsletillförseln till motorn (tillval)
• Stänga av batteriströmmen till elmotorn
(tillval)
• Blinka med varningsblinkers så länge
batteriet har ström• Tända innerbelysningen, som förblir tänd
så länge batteriet räcker eller i 15 minuter
från det att det utökade skyddssystemet vid
olycka aktiveras.
• Låsa upp centrallåset.
Fordonet kan också vara utformat för att utföra
någon av dessa andra funktioner som svar på
det utökade skyddssystemet vid olycka:
• Stänga av bränslefiltrets värmeelement,
stänga av HVAC-fläktmotorn, stänga av
HVAC-cirkulationsluckan
• Stänga av batteriströmmen till:
– Motor
– Elmotor (i förekommande fall)
– Elektrisk servostyrning
– Bromsservo
– Elektrisk parkeringsbroms
– Automatlådans växelväljare
– Signalhorn
– Främre vindrutetorkare
– StrålkastarspolarpumpOBS!
Efter en olycka, kom ihåg att stänga av tänd-
ningen genom att vrida nyckeln till STOP
(stopp) (OFF/LOCK) (av/lås) och ta ut nyckeln
ur tändningslåset för att undvika att batteriet
laddas ur. Kontrollera noggrant om det före-
kommer bränsleläckage i motorrummet och
på marken i närheten av motorrummet och
bränsletanken innan du slår på systemet och
startar motorn. Om det inte finns några läckor
eller skador på fordonets elektriska utrust-
ning (t.ex. strålkastare) efter en olycka, åter-
ställ systemet enligt metoden nedan.
Återställningsprocedur för utökat skydds-
system vid olycka
För att efter en incident återställa systemet
för utökat skydd vid olycka måste tändnings-
låset ändras från tändning ON (på) eller ON/
RUN (på/kör) till tändning OFF (av). Kontrol-
lera noggrant om det förekommer
bränsleläckage i motorrummet och på
marken i närheten av motorrummet och
bränsletanken innan du slår på systemet och
startar motorn.
119

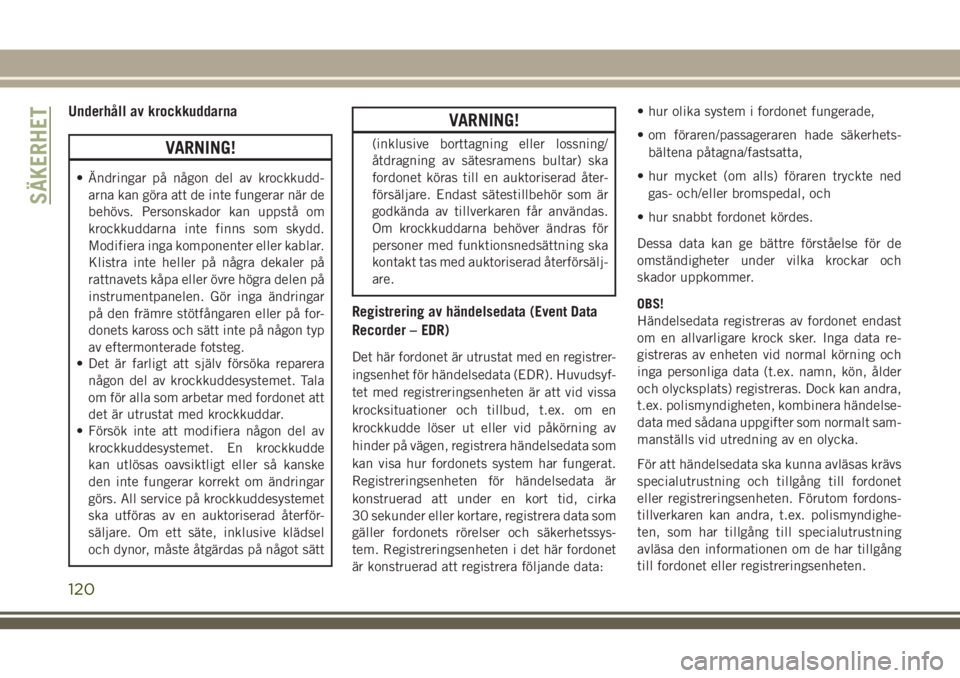

Underhåll av krockkuddarna
VARNING!
• Ändringar på någon del av krockkudd-
arna kan göra att de inte fungerar när de
behövs. Personskador kan uppstå om
krockkuddarna inte finns som skydd.
Modifiera inga komponenter eller kablar.
Klistra inte heller på några dekaler på
rattnavets kåpa eller övre högra delen på
instrumentpanelen. Gör inga ändringar
på den främre stötfångaren eller på for-
donets kaross och sätt inte på någon typ
av eftermonterade fotsteg.
• Det är farligt att själv försöka reparera
någon del av krockkuddesystemet. Tala
om för alla som arbetar med fordonet att
det är utrustat med krockkuddar.
• Försök inte att modifiera någon del av
krockkuddesystemet. En krockkudde
kan utlösas oavsiktligt eller så kanske
den inte fungerar korrekt om ändringar
görs. All service på krockkuddesystemet
ska utföras av en auktoriserad återför-
säljare. Om ett säte, inklusive klädsel
och dynor, måste åtgärdas på något sätt
VARNING!
(inklusive borttagning eller lossning/
åtdragning av sätesramens bultar) ska
fordonet köras till en auktoriserad åter-
försäljare. Endast sätestillbehör som är
godkända av tillverkaren får användas.
Om krockkuddarna behöver ändras för
personer med funktionsnedsättning ska
kontakt tas med auktoriserad återförsälj-
are.
Registrering av händelsedata (Event Data
Recorder – EDR)
Det här fordonet är utrustat med en registrer-
ingsenhet för händelsedata (EDR). Huvudsyf-
tet med registreringsenheten är att vid vissa
krocksituationer och tillbud, t.ex. om en
krockkudde löser ut eller vid påkörning av
hinder på vägen, registrera händelsedata som
kan visa hur fordonets system har fungerat.
Registreringsenheten för händelsedata är
konstruerad att under en kort tid, cirka
30 sekunder eller kortare, registrera data som
gäller fordonets rörelser och säkerhetssys-
tem. Registreringsenheten i det här fordonet
är konstruerad att registrera följande data:• hur olika system i fordonet fungerade,
• om föraren/passageraren hade säkerhets-
bältena påtagna/fastsatta,
• hur mycket (om alls) föraren tryckte ned
gas- och/eller bromspedal, och
• hur snabbt fordonet kördes.
Dessa data kan ge bättre förståelse för de
omständigheter under vilka krockar och
skador uppkommer.
OBS!
Händelsedata registreras av fordonet endast
om en allvarligare krock sker. Inga data re-
gistreras av enheten vid normal körning och
inga personliga data (t.ex. namn, kön, ålder
och olycksplats) registreras. Dock kan andra,
t.ex. polismyndigheten, kombinera händelse-
data med sådana uppgifter som normalt sam-
manställs vid utredning av en olycka.
För att händelsedata ska kunna avläsas krävs
specialutrustning och tillgång till fordonet
eller registreringsenheten. Förutom fordons-
tillverkaren kan andra, t.ex. polismyndighe-
ten, som har tillgång till specialutrustning
avläsa den informationen om de har tillgång
till fordonet eller registreringsenheten.
SÄKERHET
120

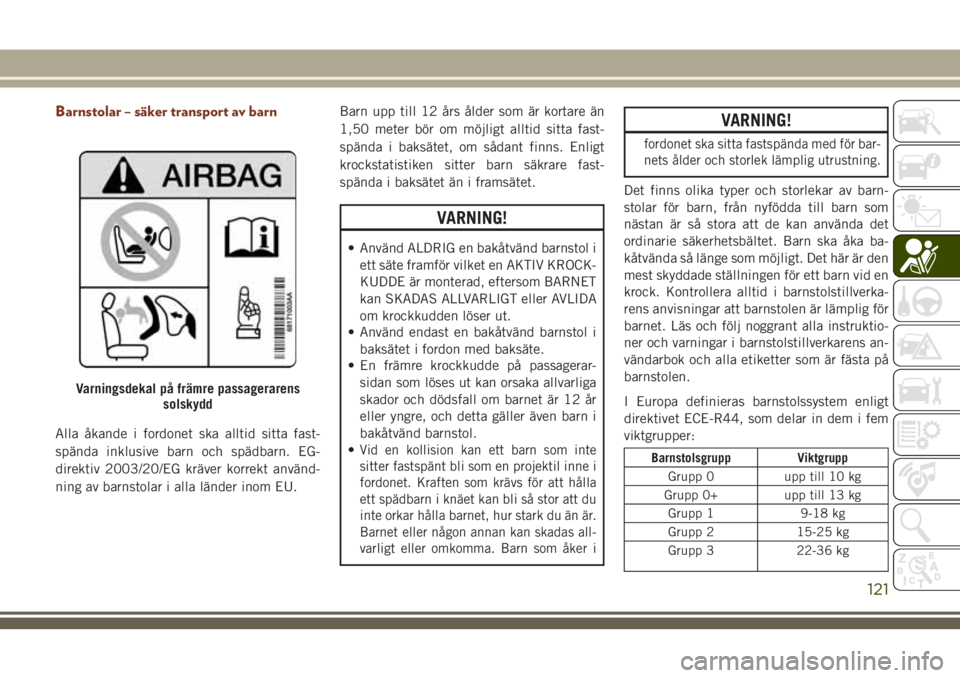

Barnstolar – säker transport av barn
Alla åkande i fordonet ska alltid sitta fast-
spända inklusive barn och spädbarn. EG-
direktiv 2003/20/EG kräver korrekt använd-
ning av barnstolar i alla länder inom EU.Barn upp till 12 års ålder som är kortare än
1,50 meter bör om möjligt alltid sitta fast-
spända i baksätet, om sådant finns. Enligt
krockstatistiken sitter barn säkrare fast-
spända i baksätet än i framsätet.
VARNING!
• Använd ALDRIG en bakåtvänd barnstol i
ett säte framför vilket en AKTIV KROCK-
KUDDE är monterad, eftersom BARNET
kan SKADAS ALLVARLIGT eller AVLIDA
om krockkudden löser ut.
• Använd endast en bakåtvänd barnstol i
baksätet i fordon med baksäte.
• En främre krockkudde på passagerar-
sidan som löses ut kan orsaka allvarliga
skador och dödsfall om barnet är 12 år
eller yngre, och detta gäller även barn i
bakåtvänd barnstol.
•
Vid en kollision kan ett barn som inte
sitter fastspänt bli som en projektil inne i
fordonet. Kraften som krävs för att hålla
ett spädbarn i knäet kan bli så stor att du
inte orkar hålla barnet, hur stark du än är.
Barnet eller någon annan kan skadas all-
varligt eller omkomma. Barn som åker i
VARNING!
fordonet ska sitta fastspända med för bar-
nets ålder och storlek lämplig utrustning.
Det finns olika typer och storlekar av barn-
stolar för barn, från nyfödda till barn som
nästan är så stora att de kan använda det
ordinarie säkerhetsbältet. Barn ska åka ba-
kåtvända så länge som möjligt. Det här är den
mest skyddade ställningen för ett barn vid en
krock. Kontrollera alltid i barnstolstillverka-
rens anvisningar att barnstolen är lämplig för
barnet. Läs och följ noggrant alla instruktio-
ner och varningar i barnstolstillverkarens an-
vändarbok och alla etiketter som är fästa på
barnstolen.
I Europa definieras barnstolssystem enligt
direktivet ECE-R44, som delar in dem i fem
viktgrupper:
Barnstolsgrupp Viktgrupp
Grupp 0 upp till 10 kg
Grupp 0+ upp till 13 kg
Grupp 1 9-18 kg
Grupp 2 15-25 kg
Grupp 3 22-36 kg
Varningsdekal på främre passagerarens
solskydd
121

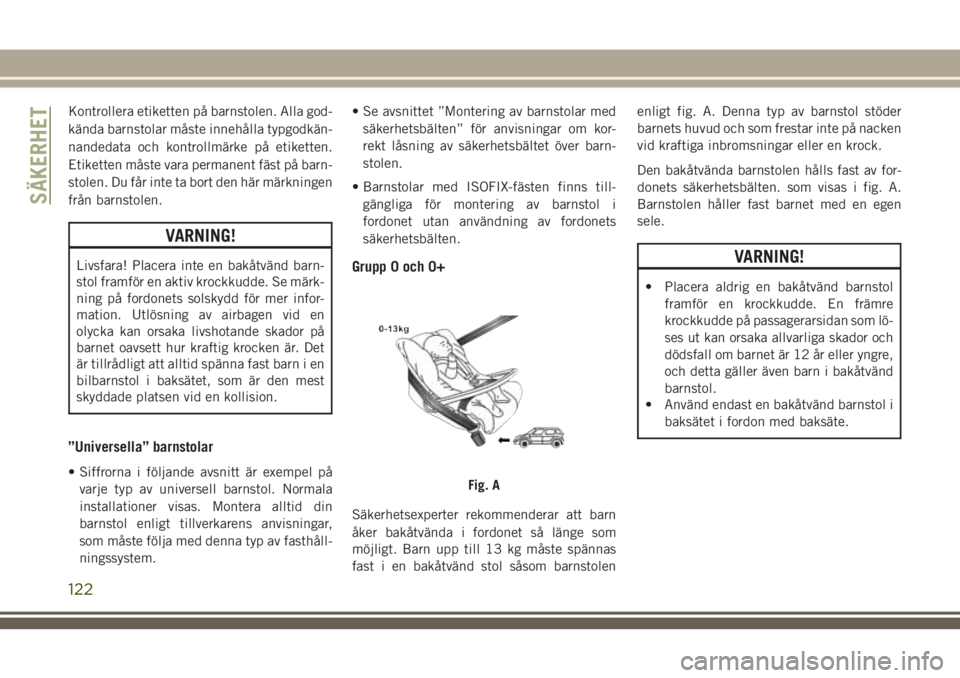

Kontrollera etiketten på barnstolen. Alla god-
kända barnstolar måste innehålla typgodkän-
nandedata och kontrollmärke på etiketten.
Etiketten måste vara permanent fäst på barn-
stolen. Du får inte ta bort den här märkningen
från barnstolen.
VARNING!
Livsfara! Placera inte en bakåtvänd barn-
stol framför en aktiv krockkudde. Se märk-
ning på fordonets solskydd för mer infor-
mation. Utlösning av airbagen vid en
olycka kan orsaka livshotande skador på
barnet oavsett hur kraftig krocken är. Det
är tillrådligt att alltid spänna fast barn i en
bilbarnstol i baksätet, som är den mest
skyddade platsen vid en kollision.
”Universella” barnstolar
• Siffrorna i följande avsnitt är exempel på
varje typ av universell barnstol. Normala
installationer visas. Montera alltid din
barnstol enligt tillverkarens anvisningar,
som måste följa med denna typ av fasthåll-
ningssystem.• Se avsnittet ”Montering av barnstolar med
säkerhetsbälten” för anvisningar om kor-
rekt låsning av säkerhetsbältet över barn-
stolen.
• Barnstolar med ISOFIX-fästen finns till-
gängliga för montering av barnstol i
fordonet utan användning av fordonets
säkerhetsbälten.
Grupp 0 och 0+
Säkerhetsexperter rekommenderar att barn
åker bakåtvända i fordonet så länge som
möjligt. Barn upp till 13 kg måste spännas
fast i en bakåtvänd stol såsom barnstolenenligt fig. A. Denna typ av barnstol stöder
barnets huvud och som frestar inte på nacken
vid kraftiga inbromsningar eller en krock.
Den bakåtvända barnstolen hålls fast av for-
donets säkerhetsbälten. som visas i fig. A.
Barnstolen håller fast barnet med en egen
sele.
VARNING!
• Placera aldrig en bakåtvänd barnstol
framför en krockkudde. En främre
krockkudde på passagerarsidan som lö-
ses ut kan orsaka allvarliga skador och
dödsfall om barnet är 12 år eller yngre,
och detta gäller även barn i bakåtvänd
barnstol.
• Använd endast en bakåtvänd barnstol i
baksätet i fordon med baksäte.
Fig. A
SÄKERHET
122

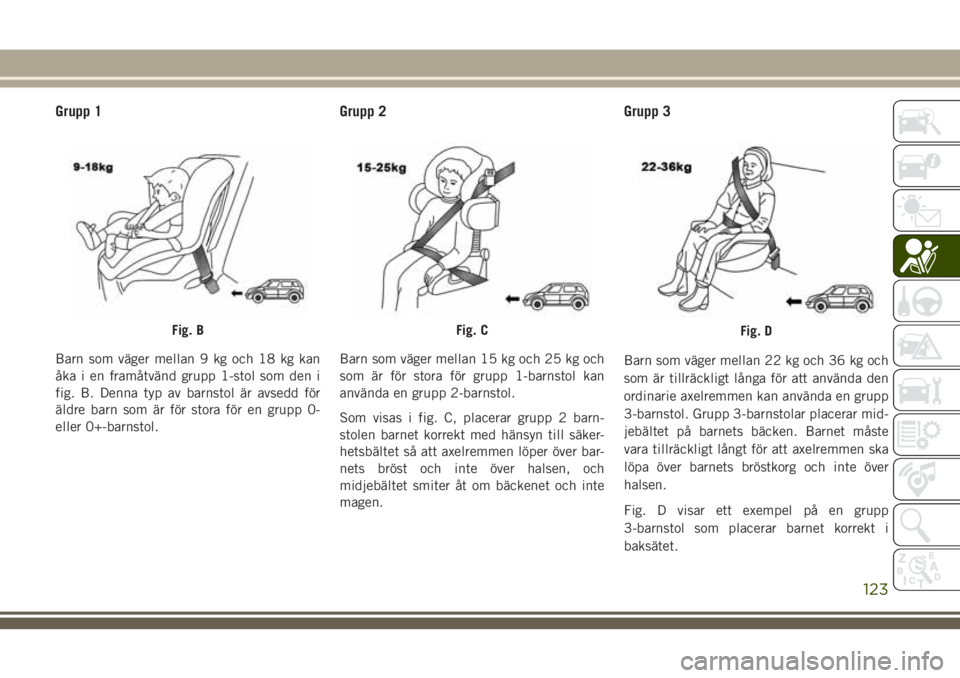

Grupp 1
Barn som väger mellan 9 kg och 18 kg kan
åka i en framåtvänd grupp 1-stol som den i
fig. B. Denna typ av barnstol är avsedd för
äldre barn som är för stora för en grupp 0-
eller 0+-barnstol.
Grupp 2
Barn som väger mellan 15 kg och 25 kg och
som är för stora för grupp 1-barnstol kan
använda en grupp 2-barnstol.
Som visas i fig. C, placerar grupp 2 barn-
stolen barnet korrekt med hänsyn till säker-
hetsbältet så att axelremmen löper över bar-
nets bröst och inte över halsen, och
midjebältet smiter åt om bäckenet och inte
magen.
Grupp 3
Barn som väger mellan 22 kg och 36 kg och
som är tillräckligt långa för att använda den
ordinarie axelremmen kan använda en grupp
3-barnstol. Grupp 3-barnstolar placerar mid-
jebältet på barnets bäcken. Barnet måste
vara tillräckligt långt för att axelremmen ska
löpa över barnets bröstkorg och inte över
halsen.
Fig. D visar ett exempel på en grupp
3-barnstol som placerar barnet korrekt i
baksätet.
Fig. BFig. CFig. D
123

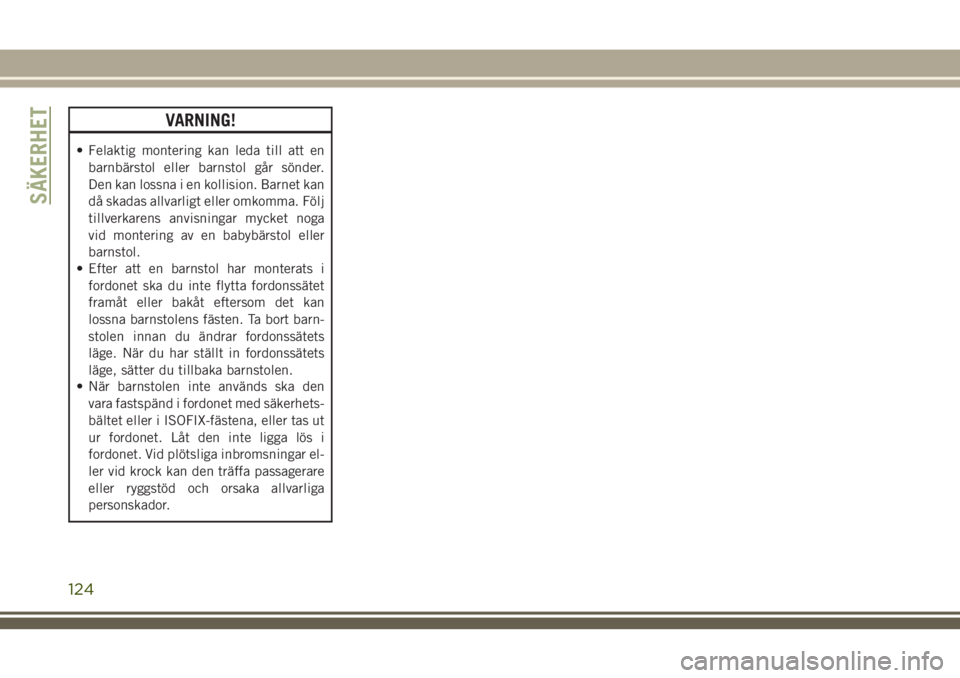

VARNING!
• Felaktig montering kan leda till att en
barnbärstol eller barnstol går sönder.
Den kan lossna i en kollision. Barnet kan
då skadas allvarligt eller omkomma. Följ
tillverkarens anvisningar mycket noga
vid montering av en babybärstol eller
barnstol.
• Efter att en barnstol har monterats i
fordonet ska du inte flytta fordonssätet
framåt eller bakåt eftersom det kan
lossna barnstolens fästen. Ta bort barn-
stolen innan du ändrar fordonssätets
läge. När du har ställt in fordonssätets
läge, sätter du tillbaka barnstolen.
• När barnstolen inte används ska den
vara fastspänd i fordonet med säkerhets-
bältet eller i ISOFIX-fästena, eller tas ut
ur fordonet. Låt den inte ligga lös i
fordonet. Vid plötsliga inbromsningar el-
ler vid krock kan den träffa passagerare
eller ryggstöd och orsaka allvarliga
personskador.
SÄKERHET
124

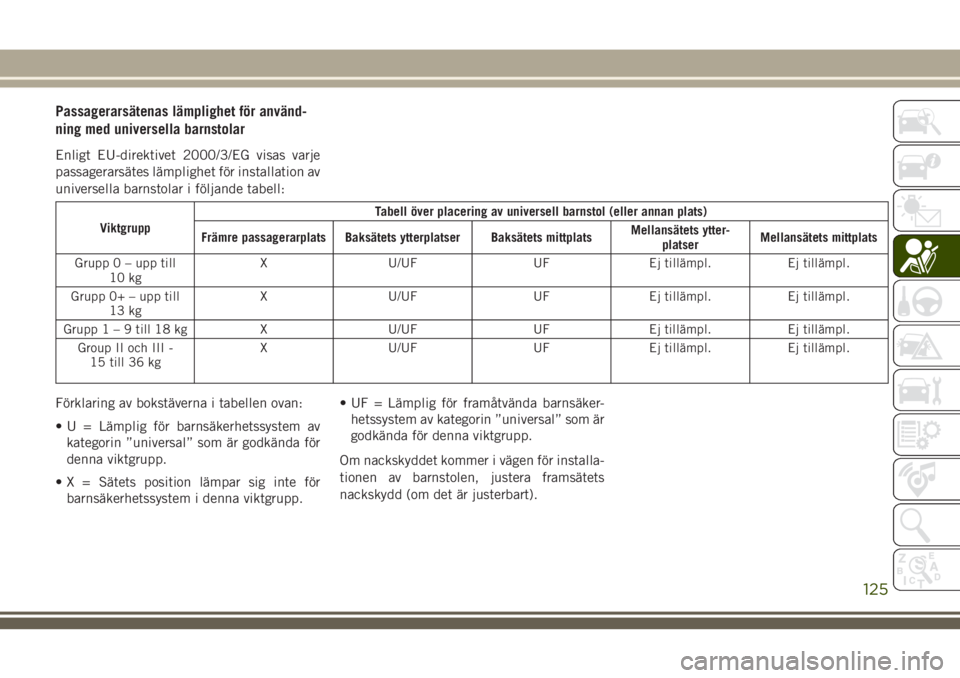

Passagerarsätenas lämplighet för använd-
ning med universella barnstolar
Enligt EU-direktivet 2000/3/EG visas varje
passagerarsätes lämplighet för installation av
universella barnstolar i följande tabell:
ViktgruppTabell över placering av universell barnstol (eller annan plats)
Främre passagerarplats Baksätets ytterplatser Baksätets mittplatsMellansätets ytter-
platserMellansätets mittplats
Grupp 0 – upp till
10 kgX U/UF UF Ej tillämpl. Ej tillämpl.
Grupp 0+ – upp till
13 kgX U/UF UF Ej tillämpl. Ej tillämpl.
Grupp1–9till 18 kg X U/UF UF Ej tillämpl. Ej tillämpl.
Group II och III -
15 till 36 kgX U/UF UF Ej tillämpl. Ej tillämpl.
Förklaring av bokstäverna i tabellen ovan:
• U = Lämplig för barnsäkerhetssystem av
kategorin ”universal” som är godkända för
denna viktgrupp.
• X = Sätets position lämpar sig inte för
barnsäkerhetssystem i denna viktgrupp.• UF = Lämplig för framåtvända barnsäker-
hetssystem av kategorin ”universal” som är
godkända för denna viktgrupp.
Om nackskyddet kommer i vägen för installa-
tionen av barnstolen, justera framsätets
nackskydd (om det är justerbart).
125

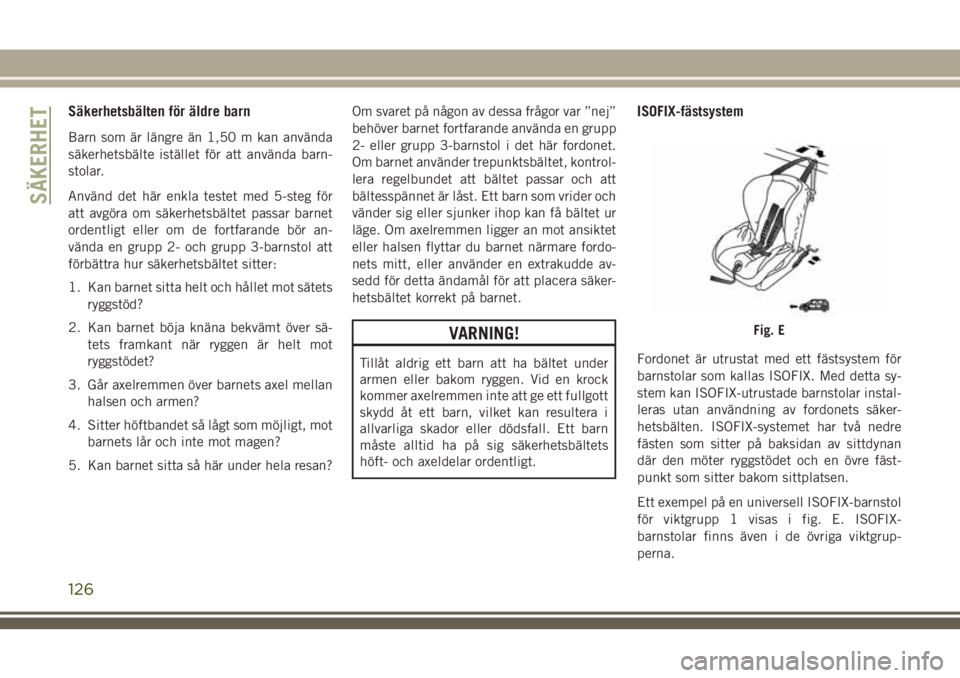

Säkerhetsbälten för äldre barn
Barn som är längre än 1,50 m kan använda
säkerhetsbälte istället för att använda barn-
stolar.
Använd det här enkla testet med 5-steg för
att avgöra om säkerhetsbältet passar barnet
ordentligt eller om de fortfarande bör an-
vända en grupp 2- och grupp 3-barnstol att
förbättra hur säkerhetsbältet sitter:
1. Kan barnet sitta helt och hållet mot sätets
ryggstöd?
2. Kan barnet böja knäna bekvämt över sä-
tets framkant när ryggen är helt mot
ryggstödet?
3. Går axelremmen över barnets axel mellan
halsen och armen?
4. Sitter höftbandet så lågt som möjligt, mot
barnets lår och inte mot magen?
5. Kan barnet sitta så här under hela resan?Om svaret på någon av dessa frågor var ”nej”
behöver barnet fortfarande använda en grupp
2- eller grupp 3-barnstol i det här fordonet.
Om barnet använder trepunktsbältet, kontrol-
lera regelbundet att bältet passar och att
bältesspännet är låst. Ett barn som vrider och
vänder sig eller sjunker ihop kan få bältet ur
läge. Om axelremmen ligger an mot ansiktet
eller halsen flyttar du barnet närmare fordo-
nets mitt, eller använder en extrakudde av-
sedd för detta ändamål för att placera säker-
hetsbältet korrekt på barnet.
VARNING!
Tillåt aldrig ett barn att ha bältet under
armen eller bakom ryggen. Vid en krock
kommer axelremmen inte att ge ett fullgott
skydd åt ett barn, vilket kan resultera i
allvarliga skador eller dödsfall. Ett barn
måste alltid ha på sig säkerhetsbältets
höft- och axeldelar ordentligt.
ISOFIX-fästsystem
Fordonet är utrustat med ett fästsystem för
barnstolar som kallas ISOFIX. Med detta sy-
stem kan ISOFIX-utrustade barnstolar instal-
leras utan användning av fordonets säker-
hetsbälten. ISOFIX-systemet har två nedre
fästen som sitter på baksidan av sittdynan
där den möter ryggstödet och en övre fäst-
punkt som sitter bakom sittplatsen.
Ett exempel på en universell ISOFIX-barnstol
för viktgrupp 1 visas i fig. E. ISOFIX-
barnstolar finns även i de övriga viktgrup-
perna.
Fig. E
SÄKERHET
126

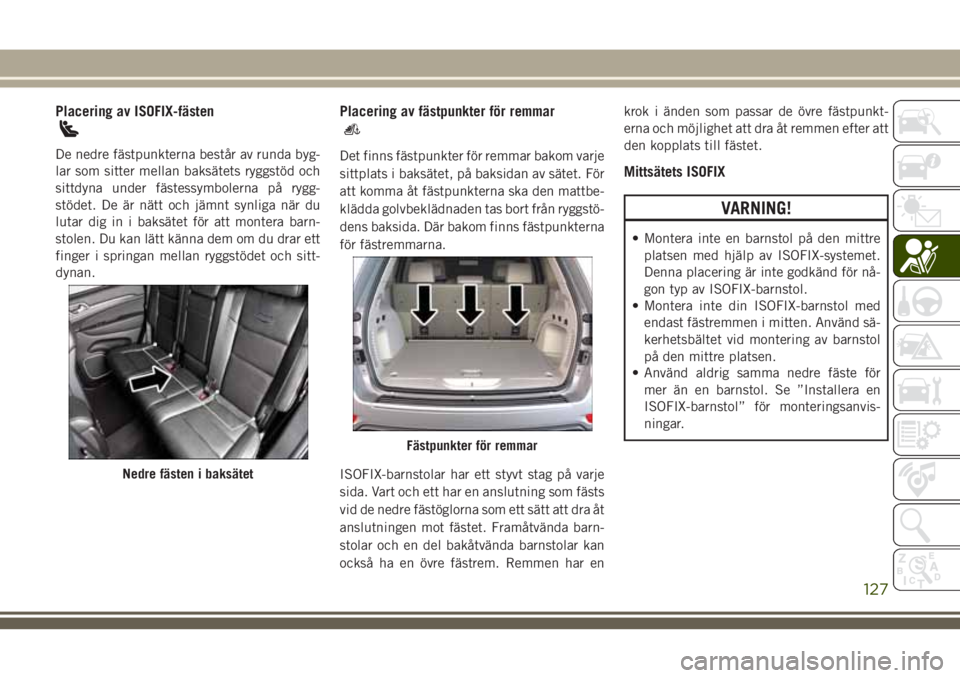

Placering av ISOFIX-fästen
De nedre fästpunkterna består av runda byg-
lar som sitter mellan baksätets ryggstöd och
sittdyna under fästessymbolerna på rygg-
stödet. De är nätt och jämnt synliga när du
lutar dig in i baksätet för att montera barn-
stolen. Du kan lätt känna dem om du drar ett
finger i springan mellan ryggstödet och sitt-
dynan.
Placering av fästpunkter för remmar
Det finns fästpunkter för remmar bakom varje
sittplats i baksätet, på baksidan av sätet. För
att komma åt fästpunkterna ska den mattbe-
klädda golvbeklädnaden tas bort från ryggstö-
dens baksida. Där bakom finns fästpunkterna
för fästremmarna.
ISOFIX-barnstolar har ett styvt stag på varje
sida. Vart och ett har en anslutning som fästs
vid de nedre fästöglorna som ett sätt att dra åt
anslutningen mot fästet. Framåtvända barn-
stolar och en del bakåtvända barnstolar kan
också ha en övre fästrem. Remmen har enkrok i änden som passar de övre fästpunkt-
erna och möjlighet att dra åt remmen efter att
den kopplats till fästet.
Mittsätets ISOFIX
VARNING!
• Montera inte en barnstol på den mittre
platsen med hjälp av ISOFIX-systemet.
Denna placering är inte godkänd för nå-
gon typ av ISOFIX-barnstol.
• Montera inte din ISOFIX-barnstol med
endast fästremmen i mitten. Använd sä-
kerhetsbältet vid montering av barnstol
på den mittre platsen.
• Använd aldrig samma nedre fäste för
mer än en barnstol. Se ”Installera en
ISOFIX-barnstol” för monteringsanvis-
ningar.
Nedre fästen i baksätet
Fästpunkter för remmar
127

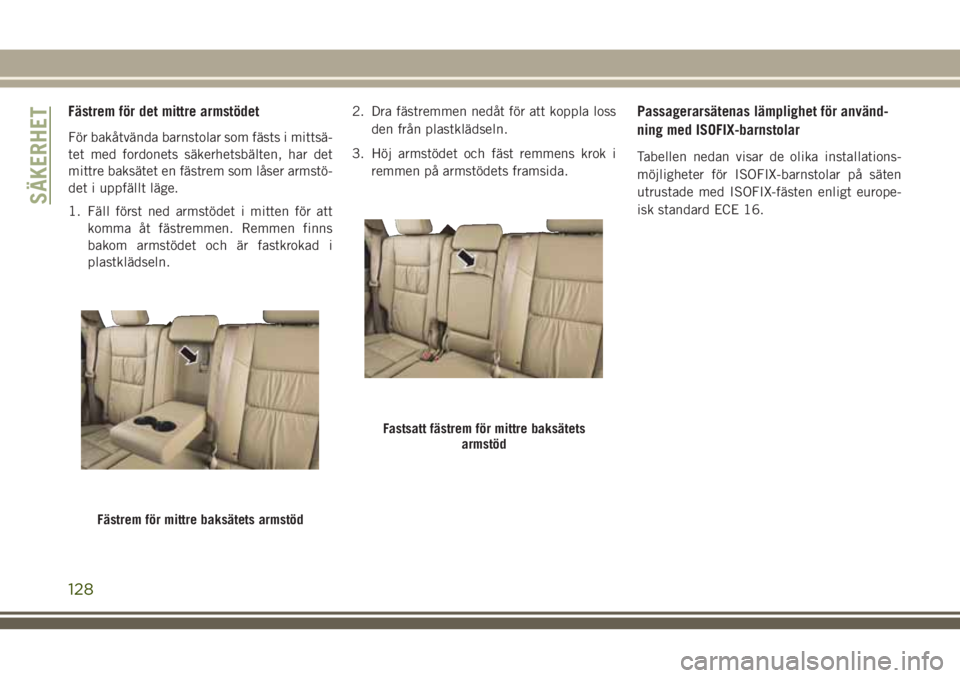

Fästrem för det mittre armstödet
För bakåtvända barnstolar som fästs i mittsä-
tet med fordonets säkerhetsbälten, har det
mittre baksätet en fästrem som låser armstö-
det i uppfällt läge.
1. Fäll först ned armstödet i mitten för att
komma åt fästremmen. Remmen finns
bakom armstödet och är fastkrokad i
plastklädseln.2. Dra fästremmen nedåt för att koppla loss
den från plastklädseln.
3. Höj armstödet och fäst remmens krok i
remmen på armstödets framsida.
Passagerarsätenas lämplighet för använd-
ning med ISOFIX-barnstolar
Tabellen nedan visar de olika installations-
möjligheter för ISOFIX-barnstolar på säten
utrustade med ISOFIX-fästen enligt europe-
isk standard ECE 16.
Fästrem för mittre baksätets armstöd
Fastsatt fästrem för mittre baksätets
armstöd
SÄKERHET
128
