JEEP GRAND CHEROKEE 2018 Knjižica za upotrebu i održavanje (in Serbian)

3. Okrenite sijalicu pokazivača pravca za
1/4 kruga u smeru suprotnom od kretanja
kazaljke na satu i uklonite je iz kućišta.
4. Odvojte električni priključak i zamenite
sijalicu.
OPREZ!
Nemojte prstima da dodirujete novu
sijalicu. Ako je zaprljate uljem, drastično
ćete skratiti njen vek trajanja. Ako sijalica
dođe u kontakt sa nekom masnom
površinom, očistite je alkoholom.
Prednje maglenke
Radi servisiranja se obratite ovlašćenom
prodavcu.

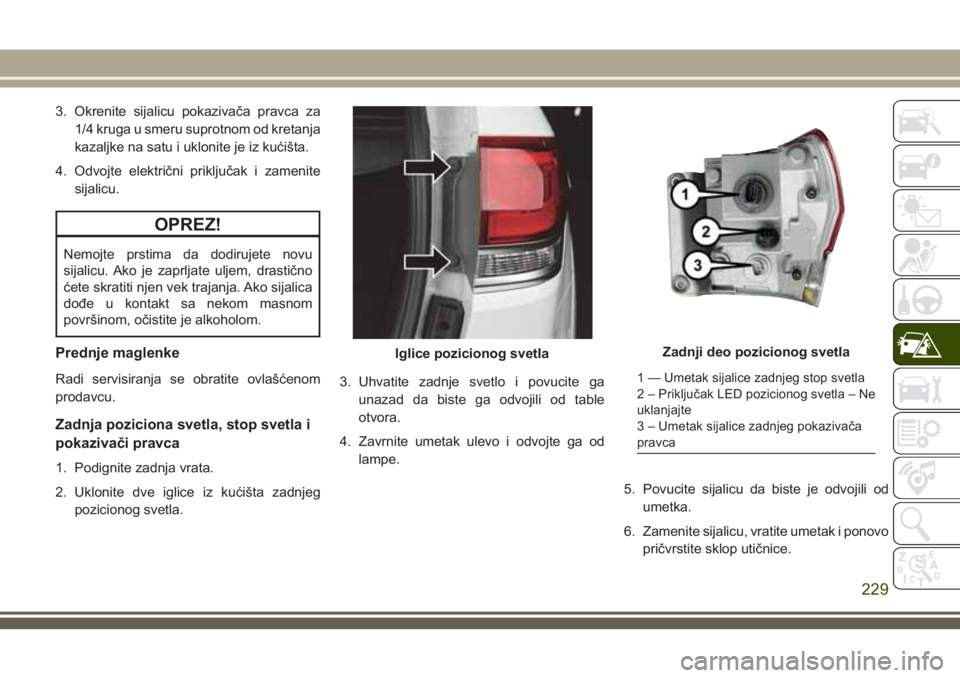

Zadnja poziciona svetla, stop svetla i
pokazivači pravca
1. Podignite zadnja vrata.
2. Uklonite dve iglice iz kućišta zadnjeg
pozicionog svetla.3. Uhvatite zadnje svetlo i povucite ga
unazad da biste ga odvojili od table
otvora.
4. Zavrnite umetak ulevo i odvojte ga od
lampe.
5. Povucite sijalicu da biste je odvojili od
umetka.
6. Zamenite sijalicu, vratite umetak i ponovo
pričvrstite sklop utičnice.
Iglice pozicionog svetlaZadnji deo pozicionog svetla
1 — Umetak sijalice zadnjeg stop svetla
2 – Priključak LED pozicionog svetla – Ne
uklanjajte
3 – Umetak sijalice zadnjeg pokazivača
pravca
229

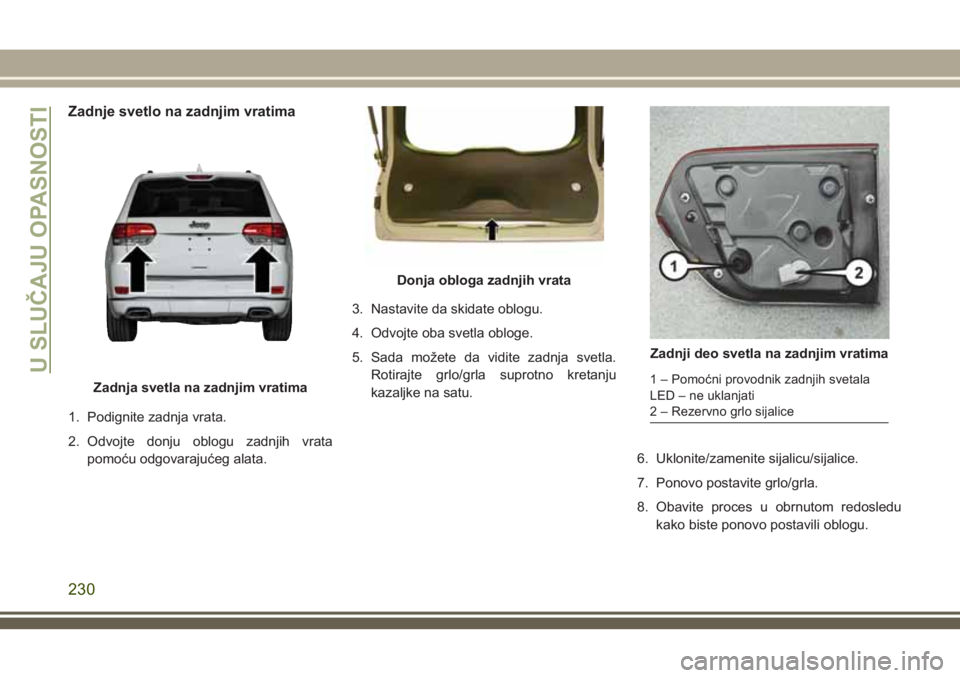

Zadnje svetlo na zadnjim vratima
1. Podignite zadnja vrata.
2. Odvojte donju oblogu zadnjih vrata
pomoću odgovarajućeg alata.3. Nastavite da skidate oblogu.
4. Odvojte oba svetla obloge.
5. Sada možete da vidite zadnja svetla.
Rotirajte grlo/grla suprotno kretanju
kazaljke na satu.
6. Uklonite/zamenite sijalicu/sijalice.
7. Ponovo postavite grlo/grla.
8. Obavite proces u obrnutom redosledu
kako biste ponovo postavili oblogu.
Zadnja svetla na zadnjim vratima
Donja obloga zadnjih vrata
Zadnji deo svetla na zadnjim vratima
1 – Pomoćni provodnik zadnjih svetala
LED – ne uklanjati
2 – Rezervno grlo sijaliceU SLUČAJU OPASNOSTI
230

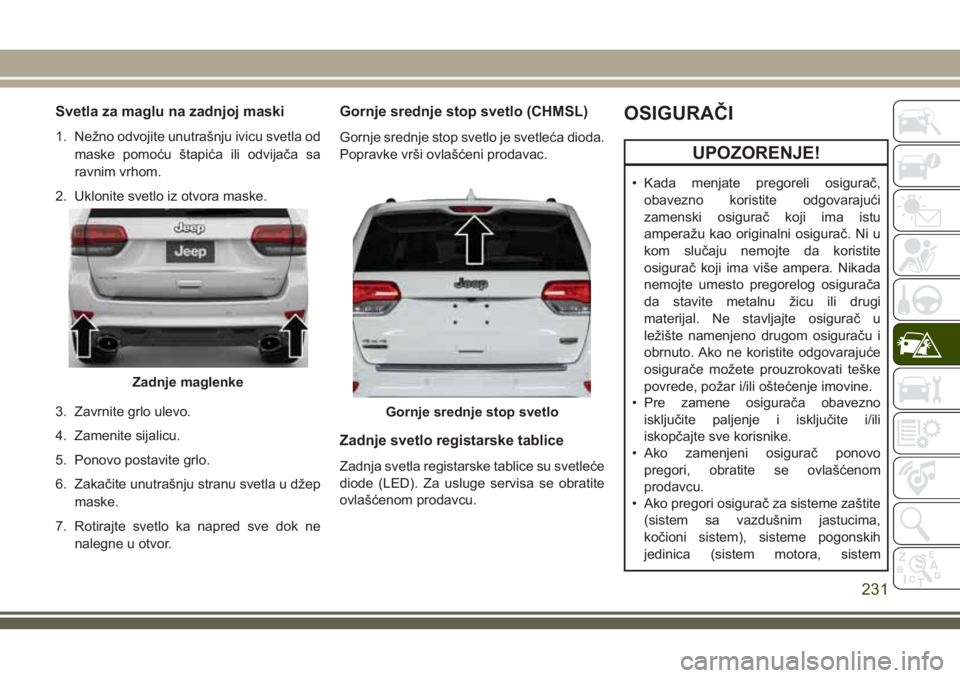

Svetla za maglu na zadnjoj maski
1. Nežno odvojite unutrašnju ivicu svetla od
maske pomoću štapića ili odvijača sa
ravnim vrhom.
2. Uklonite svetlo iz otvora maske.
3. Zavrnite grlo ulevo.
4. Zamenite sijalicu.
5. Ponovo postavite grlo.
6. Zakačite unutrašnju stranu svetla u džep
maske.
7. Rotirajte svetlo ka napred sve dok ne
nalegne u otvor.
Gornje srednje stop svetlo (CHMSL)
Gornje srednje stop svetlo je svetleća dioda.
Popravke vrši ovlašćeni prodavac.
Zadnje svetlo registarske tablice
Zadnja svetla registarske tablice su svetleće
diode (LED). Za usluge servisa se obratite
ovlašćenom prodavcu.
OSIGURAČI
UPOZORENJE!
• Kada menjate pregoreli osigurač,
obavezno koristite odgovarajući
zamenski osigurač koji ima istu
amperažu kao originalni osigurač. Ni u
kom slučaju nemojte da koristite
osigurač koji ima više ampera. Nikada
nemojte umesto pregorelog osigurača
da stavite metalnu žicu ili drugi
materijal. Ne stavljajte osigurač u
ležište namenjeno drugom osiguraču i
obrnuto. Ako ne koristite odgovarajuće
osigurače možete prouzrokovati teške
povrede, požar i/ili oštećenje imovine.
• Pre zamene osigurača obavezno
isključite paljenje i isključite i/ili
iskopčajte sve korisnike.
• Ako zamenjeni osigurač ponovo
pregori, obratite se ovlašćenom
prodavcu.
• Ako pregori osigurač za sisteme zaštite
(sistem sa vazdušnim jastucima,
kočioni sistem), sisteme pogonskih
jedinica (sistem motora, sistem
Zadnje maglenke
Gornje srednje stop svetlo
231

UPOZORENJE!
menjača) ili osigurač upravljača,
obratite se ovlašćenom prodavcu.

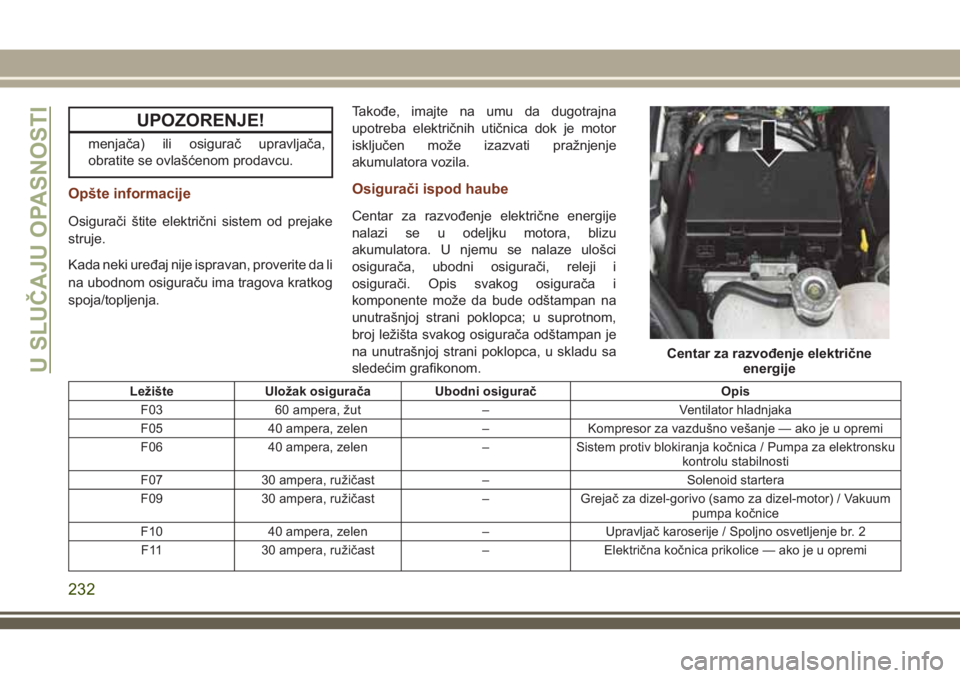

Opšte informacije
Osigurači štite električni sistem od prejake
struje.
Kada neki uređaj nije ispravan, proverite da li
na ubodnom osiguraču ima tragova kratkog
spoja/topljenja.Takođe, imajte na umu da dugotrajna
upotreba električnih utičnica dok je motor
isključen može izazvati pražnjenje
akumulatora vozila.
Osigurači ispod haube
Centar za razvođenje električne energije
nalazi se u odeljku motora, blizu
akumulatora. U njemu se nalaze ulošci
osigurača, ubodni osigurači, releji i
osigurači. Opis svakog osigurača i
komponente može da bude odštampan na
unutrašnjoj strani poklopca; u suprotnom,
broj ležišta svakog osigurača odštampan je
na unutrašnjoj strani poklopca, u skladu sa
sledećim grafikonom.
Ležište UIožak osigurača Ubodni osigurač Opis
F03 60 ampera, žut – Ventilator hladnjaka
F05 40 ampera, zelen – Kompresor za vazdušno vešanje — ako je u opremi
F06 40 ampera, zelen – Sistem protiv blokiranja kočnica / Pumpa za elektronsku
kontrolu stabilnosti
F07 30 ampera, ružičast – Solenoid startera
F09 30 ampera, ružičast – Grejač za dizel-gorivo (samo za dizel-motor) / Vakuum
pumpa kočnice
F10 40 ampera, zelen – Upravljač karoserije / Spoljno osvetljenje br. 2
F11 30 ampera, ružičast – Električna kočnica prikolice — ako je u opremi
Centar za razvođenje električne
energijeU SLUČAJU OPASNOSTI
232

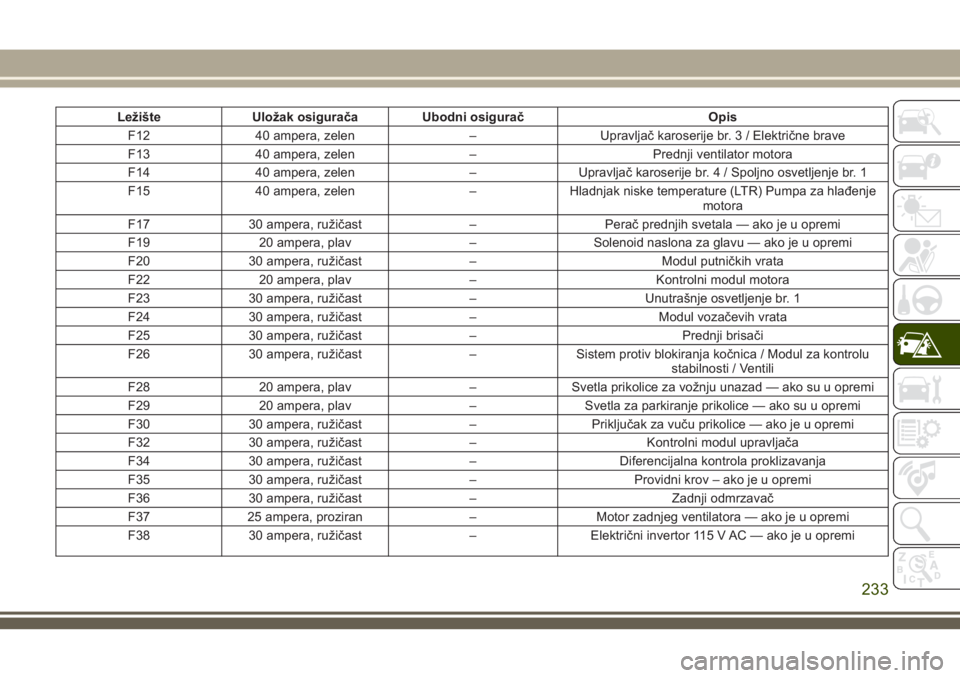

Ležište UIožak osigurača Ubodni osigurač Opis
F12 40 ampera, zelen – Upravljač karoserije br. 3 / Električne brave
F13 40 ampera, zelen – Prednji ventilator motora
F14 40 ampera, zelen – Upravljač karoserije br. 4 / Spoljno osvetljenje br. 1
F15 40 ampera, zelen – Hladnjak niske temperature (LTR) Pumpa za hlađenje
motora
F17 30 ampera, ružičast – Perač prednjih svetala — ako je u opremi
F19 20 ampera, plav – Solenoid naslona za glavu — ako je u opremi
F20 30 ampera, ružičast – Modul putničkih vrata
F22 20 ampera, plav – Kontrolni modul motora
F23 30 ampera, ružičast – Unutrašnje osvetljenje br. 1
F24 30 ampera, ružičast – Modul vozačevih vrata
F25 30 ampera, ružičast – Prednji brisači
F26 30 ampera, ružičast – Sistem protiv blokiranja kočnica / Modul za kontrolu
stabilnosti / Ventili
F28 20 ampera, plav – Svetla prikolice za vožnju unazad — ako su u opremi
F29 20 ampera, plav – Svetla za parkiranje prikolice — ako su u opremi
F30 30 ampera, ružičast – Priključak za vuču prikolice — ako je u opremi
F32 30 ampera, ružičast – Kontrolni modul upravljača
F34 30 ampera, ružičast – Diferencijalna kontrola proklizavanja
F35 30 ampera, ružičast – Providni krov – ako je u opremi
F36 30 ampera, ružičast – Zadnji odmrzavač
F37 25 ampera, proziran – Motor zadnjeg ventilatora — ako je u opremi
F38 30 ampera, ružičast – Električni invertor 115 V AC — ako je u opremi
233

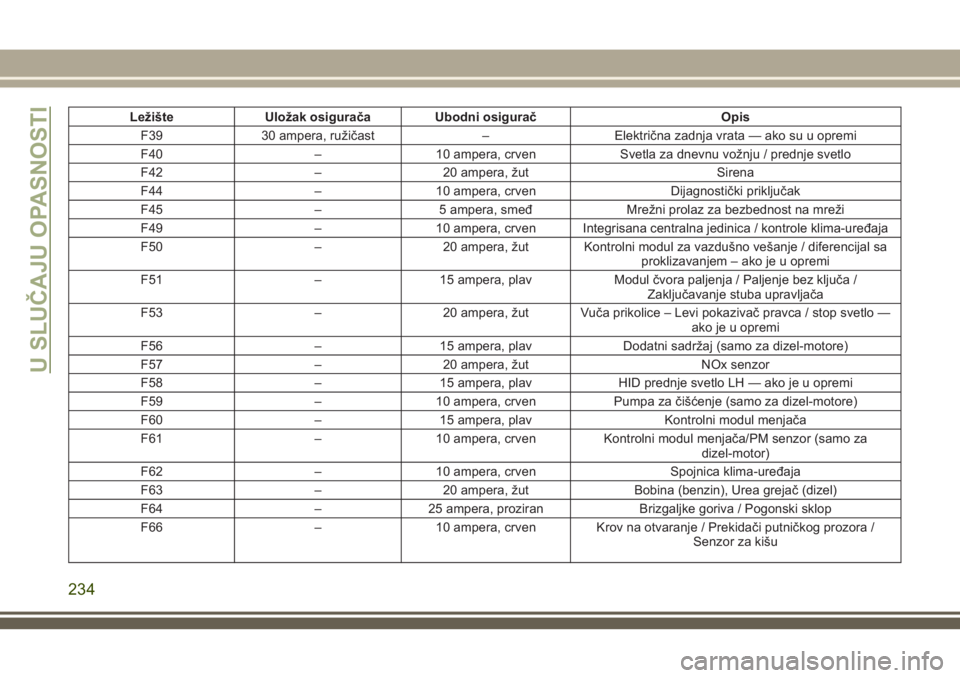

Ležište UIožak osigurača Ubodni osigurač Opis
F39 30 ampera, ružičast – Električna zadnja vrata — ako su u opremi
F40 – 10 ampera, crven Svetla za dnevnu vožnju / prednje svetlo
F42 – 20 ampera, žut Sirena
F44 – 10 ampera, crven Dijagnostički priključak
F45 – 5 ampera, smeđ Mrežni prolaz za bezbednost na mreži
F49 – 10 ampera, crven Integrisana centralna jedinica / kontrole klima-uređaja
F50 – 20 ampera, žut Kontrolni modul za vazdušno vešanje / diferencijal sa
proklizavanjem – ako je u opremi
F51 – 15 ampera, plav Modul čvora paljenja / Paljenje bez ključa /
Zaključavanje stuba upravljača
F53 – 20 ampera, žut Vuča prikolice – Levi pokazivač pravca / stop svetlo —
ako je u opremi
F56 – 15 ampera, plav Dodatni sadržaj (samo za dizel-motore)
F57 – 20 ampera, žut NOx senzor
F58 – 15 ampera, plav HID prednje svetlo LH — ako je u opremi
F59 – 10 ampera, crven Pumpa za čišćenje (samo za dizel-motore)
F60 – 15 ampera, plav Kontrolni modul menjača
F61 – 10 ampera, crven Kontrolni modul menjača/PM senzor (samo za
dizel-motor)
F62 – 10 ampera, crven Spojnica klima-uređaja
F63 – 20 ampera, žut Bobina (benzin), Urea grejač (dizel)
F64 – 25 ampera, proziran Brizgaljke goriva / Pogonski sklop
F66 – 10 ampera, crven Krov na otvaranje / Prekidači putničkog prozora /
Senzor za kišu
U SLUČAJU OPASNOSTI
234

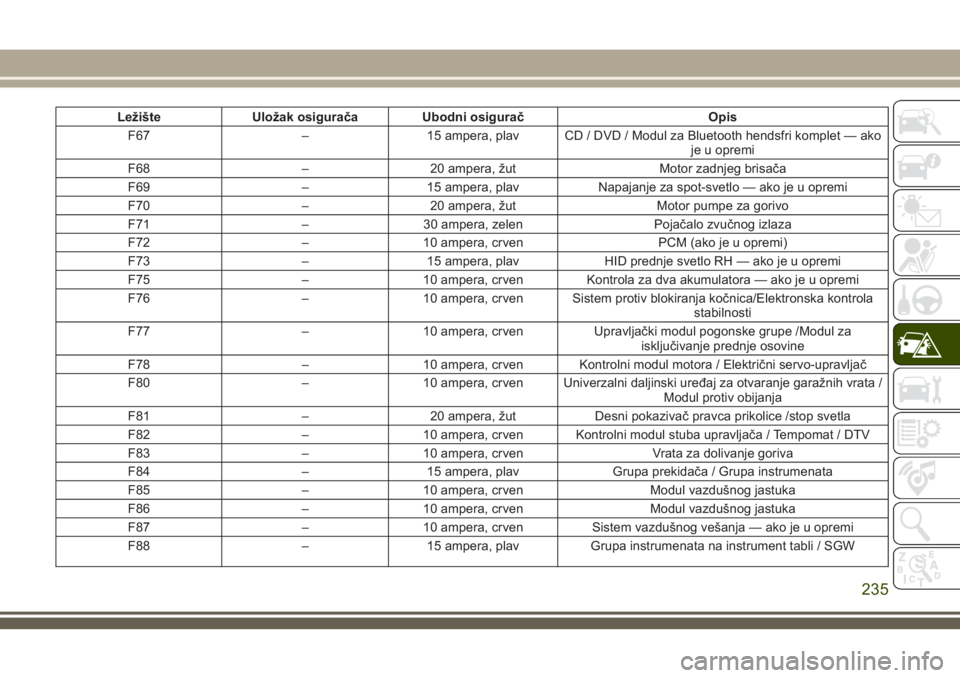

Ležište UIožak osigurača Ubodni osigurač Opis
F67 – 15 ampera, plav CD / DVD / Modul za Bluetooth hendsfri komplet — ako
je u opremi
F68 – 20 ampera, žut Motor zadnjeg brisača
F69 – 15 ampera, plav Napajanje za spot-svetlo — ako je u opremi
F70 – 20 ampera, žut Motor pumpe za gorivo
F71 – 30 ampera, zelen Pojačalo zvučnog izlaza
F72 – 10 ampera, crven PCM (ako je u opremi)
F73 – 15 ampera, plav HID prednje svetlo RH — ako je u opremi
F75 – 10 ampera, crven Kontrola za dva akumulatora — ako je u opremi
F76 – 10 ampera, crven Sistem protiv blokiranja kočnica/Elektronska kontrola
stabilnosti
F77 – 10 ampera, crven Upravljački modul pogonske grupe /Modul za
isključivanje prednje osovine
F78 – 10 ampera, crven Kontrolni modul motora / Električni servo-upravljač
F80 – 10 ampera, crven Univerzalni daljinski uređaj za otvaranje garažnih vrata /
Modul protiv obijanja
F81 – 20 ampera, žut Desni pokazivač pravca prikolice /stop svetla
F82 – 10 ampera, crven Kontrolni modul stuba upravljača / Tempomat / DTV
F83 – 10 ampera, crven Vrata za dolivanje goriva
F84 – 15 ampera, plav Grupa prekidača / Grupa instrumenata
F85 – 10 ampera, crven Modul vazdušnog jastuka
F86 – 10 ampera, crven Modul vazdušnog jastuka
F87 – 10 ampera, crven Sistem vazdušnog vešanja — ako je u opremi
F88 – 15 ampera, plav Grupa instrumenata na instrument tabli / SGW
235

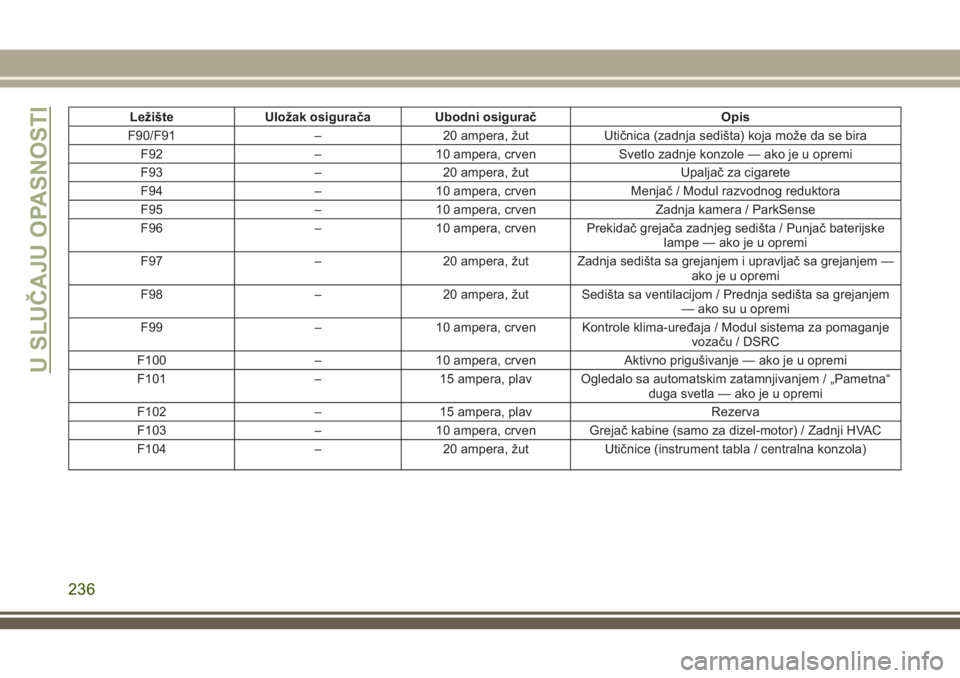

Ležište UIožak osigurača Ubodni osigurač Opis
F90/F91 – 20 ampera, žut Utičnica (zadnja sedišta) koja može da se bira
F92 – 10 ampera, crven Svetlo zadnje konzole — ako je u opremi
F93 – 20 ampera, žut Upaljač za cigarete
F94 – 10 ampera, crven Menjač / Modul razvodnog reduktora
F95 – 10 ampera, crven Zadnja kamera / ParkSense
F96 – 10 ampera, crven Prekidač grejača zadnjeg sedišta / Punjač baterijske
lampe — ako je u opremi
F97 – 20 ampera, žut Zadnja sedišta sa grejanjem i upravljač sa grejanjem —
ako je u opremi
F98 – 20 ampera, žut Sedišta sa ventilacijom / Prednja sedišta sa grejanjem
— ako su u opremi
F99 – 10 ampera, crven Kontrole klima-uređaja / Modul sistema za pomaganje
vozaču / DSRC
F100 – 10 ampera, crven Aktivno prigušivanje — ako je u opremi
F101 – 15 ampera, plav Ogledalo sa automatskim zatamnjivanjem / „Pametna“
duga svetla — ako je u opremi
F102 – 15 ampera, plav Rezerva
F103 – 10 ampera, crven Grejač kabine (samo za dizel-motor) / Zadnji HVAC
F104 – 20 ampera, žut Utičnice (instrument tabla / centralna konzola)
U SLUČAJU OPASNOSTI
236

OPREZ!
• Prilikom postavljanja poklopca kutije za
razvod električnog napajanja, vodite
računa da pravilno postavite i potpuno
zabravite poklopac. U suprotnom u
kutiju za razvod električnog napajanja
može da uđe voda i izazove kvar
električnog sistema.
• Kada menjate pregoreli osigurač, bitno
je da koristite samo osigurače
odgovarajuće amperaže. Upotreba
osigurača drugačije amperaže od one
koja je propisana može izazvati opasno
preopterećenje električnog sistema.
Ako osigurač odgovarajuće amperaže
ponovo pregori, znači da postoji
problem u kolu koji mora da se reši.

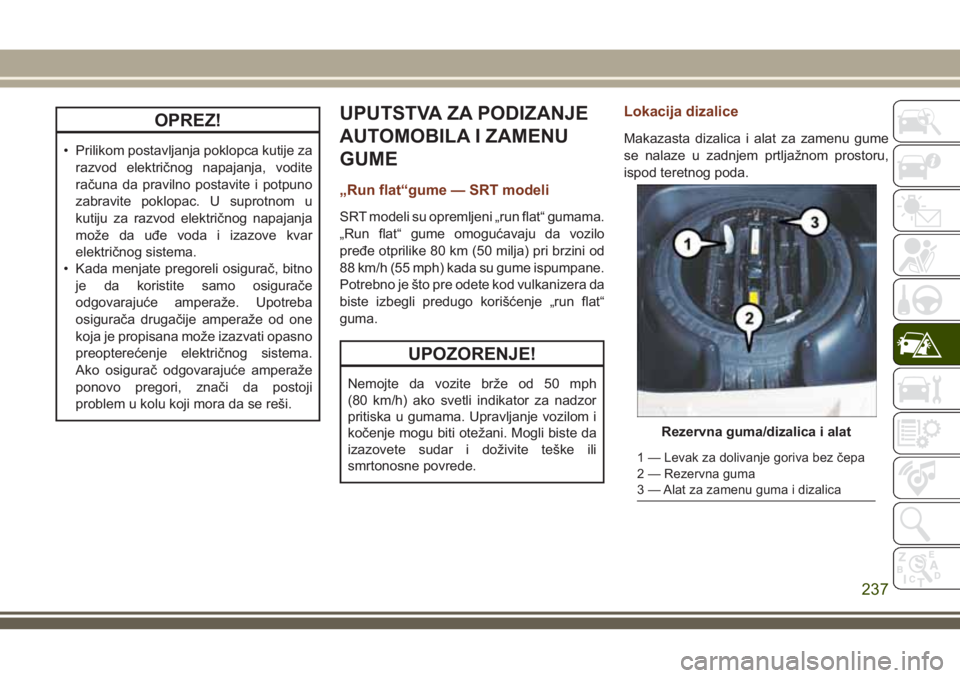

UPUTSTVA ZA PODIZANJE
AUTOMOBILA I ZAMENU
GUME
„Run flat“gume — SRT modeli
SRT modeli su opremljeni „run flat“ gumama.
„Run flat“ gume omogućavaju da vozilo
pređe otprilike 80 km (50 milja) pri brzini od
88 km/h (55 mph) kada su gume ispumpane.
Potrebno je što pre odete kod vulkanizera da
biste izbegli predugo korišćenje „run flat“
guma.
UPOZORENJE!
Nemojte da vozite brže od 50 mph
(80 km/h) ako svetli indikator za nadzor
pritiska u gumama. Upravljanje vozilom i
kočenje mogu biti otežani. Mogli biste da
izazovete sudar i doživite teške ili
smrtonosne povrede.
Lokacija dizalice
Makazasta dizalica i alat za zamenu gume
se nalaze u zadnjem prtljažnom prostoru,
ispod teretnog poda.
Rezervna guma/dizalica i alat
1 — Levak za dolivanje goriva bez čepa
2 — Rezervna guma
3 — Alat za zamenu guma i dizalica
237

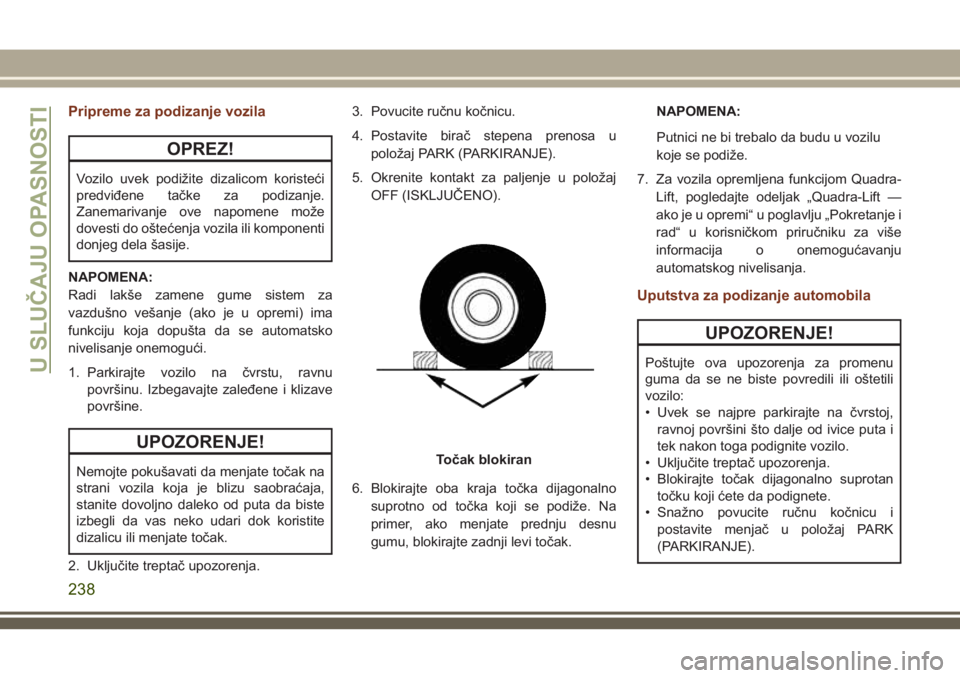

Pripreme za podizanje vozila
OPREZ!
Vozilo uvek podižite dizalicom koristeći
predviđene tačke za podizanje.
Zanemarivanje ove napomene može
dovesti do oštećenja vozila ili komponenti
donjeg dela šasije.
NAPOMENA:
Radi lakše zamene gume sistem za
vazdušno vešanje (ako je u opremi) ima
funkciju koja dopušta da se automatsko
nivelisanje onemogući.
1. Parkirajte vozilo na čvrstu, ravnu
površinu. Izbegavajte zaleđene i klizave
površine.
UPOZORENJE!
Nemojte pokušavati da menjate točak na
strani vozila koja je blizu saobraćaja,
stanite dovoljno daleko od puta da biste
izbegli da vas neko udari dok koristite
dizalicu ili menjate točak.
2. Uključite treptač upozorenja.3. Povucite ručnu kočnicu.
4. Postavite birač stepena prenosa u
položaj PARK (PARKIRANJE).
5. Okrenite kontakt za paljenje u položaj
OFF (ISKLJUČENO).
6. Blokirajte oba kraja točka dijagonalno
suprotno od točka koji se podiže. Na
primer, ako menjate prednju desnu
gumu, blokirajte zadnji levi točak.NAPOMENA:
Putnici ne bi trebalo da budu u vozilu
koje se podiže.
7. Za vozila opremljena funkcijom Quadra-
Lift, pogledajte odeljak „Quadra-Lift —
ako je u opremi“ u poglavlju „Pokretanje i
rad“ u korisničkom priručniku za više
informacija o onemogućavanju
automatskog nivelisanja.
Uputstva za podizanje automobila
UPOZORENJE!
Poštujte ova upozorenja za promenu
guma da se ne biste povredili ili oštetili
vozilo:
• Uvek se najpre parkirajte na čvrstoj,
ravnoj površini što dalje od ivice puta i
tek nakon toga podignite vozilo.
• Uključite treptač upozorenja.
• Blokirajte točak dijagonalno suprotan
točku koji ćete da podignete.
• Snažno povucite ručnu kočnicu i
postavite menjač u položaj PARK
(PARKIRANJE).
Točak blokiran
U SLUČAJU OPASNOSTI
238
