JEEP GRAND CHEROKEE 2018 Knjižica za upotrebu i održavanje (in Serbian)

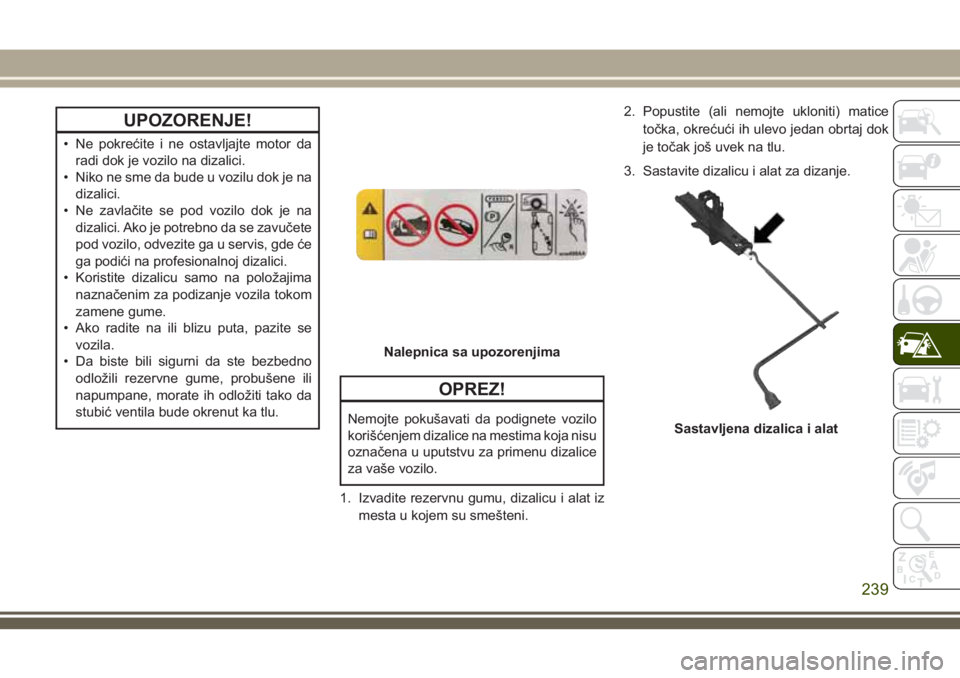

UPOZORENJE!
• Ne pokrećite i ne ostavljajte motor da
radi dok je vozilo na dizalici.
• Niko ne sme da bude u vozilu dok je na
dizalici.
• Ne zavlačite se pod vozilo dok je na
dizalici. Ako je potrebno da se zavučete
pod vozilo, odvezite ga u servis, gde će
ga podići na profesionalnoj dizalici.
• Koristite dizalicu samo na položajima
naznačenim za podizanje vozila tokom
zamene gume.
• Ako radite na ili blizu puta, pazite se
vozila.
• Da biste bili sigurni da ste bezbedno
odložili rezervne gume, probušene ili
napumpane, morate ih odložiti tako da
stubić ventila bude okrenut ka tlu.
OPREZ!
Nemojte pokušavati da podignete vozilo
korišćenjem dizalice na mestima koja nisu
označena u uputstvu za primenu dizalice
za vaše vozilo.
1. Izvadite rezervnu gumu, dizalicu i alat iz
mesta u kojem su smešteni.2. Popustite (ali nemojte ukloniti) matice
točka, okrećući ih ulevo jedan obrtaj dok
je točak još uvek na tlu.
3. Sastavite dizalicu i alat za dizanje.
Nalepnica sa upozorenjima
Sastavljena dizalica i alat
239

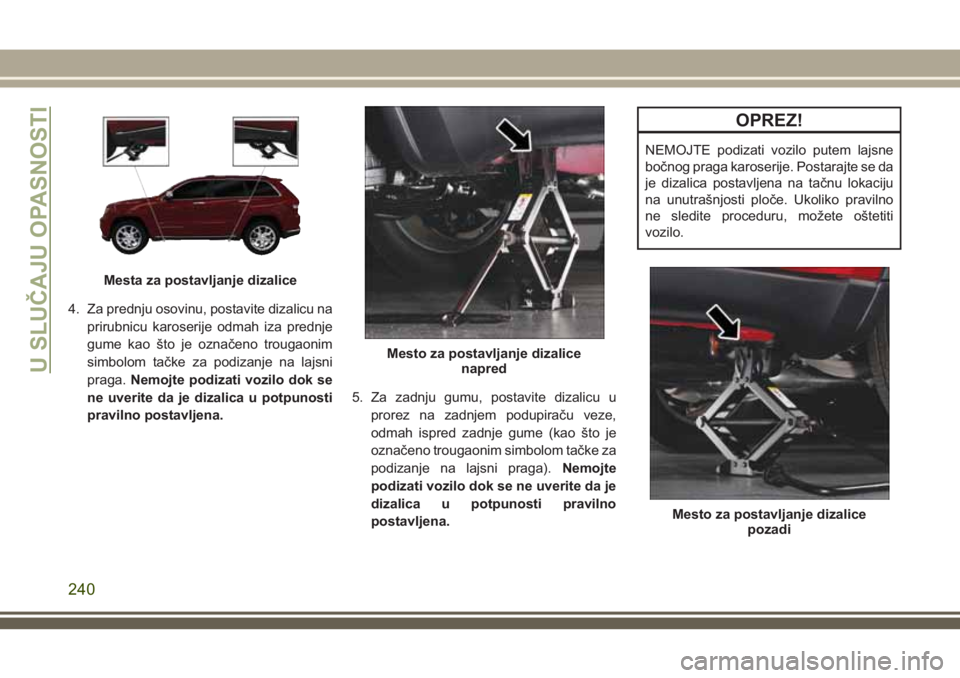

4. Za prednju osovinu, postavite dizalicu na
prirubnicu karoserije odmah iza prednje
gume kao što je označeno trougaonim
simbolom tačke za podizanje na lajsni
praga.Nemojte podizati vozilo dok se
ne uverite da je dizalica u potpunosti
pravilno postavljena.5. Za zadnju gumu, postavite dizalicu u
prorez na zadnjem podupiraču veze,
odmah ispred zadnje gume (kao što je
označeno trougaonim simbolom tačke za
podizanje na lajsni praga).Nemojte
podizati vozilo dok se ne uverite da je
dizalica u potpunosti pravilno
postavljena.
OPREZ!
NEMOJTE podizati vozilo putem lajsne
bočnog praga karoserije. Postarajte se da
je dizalica postavljena na tačnu lokaciju
na unutrašnjosti ploče. Ukoliko pravilno
ne sledite proceduru, možete oštetiti
vozilo.
Mesta za postavljanje dizalice
Mesto za postavljanje dizalice
napred
Mesto za postavljanje dizalice
pozadi
U SLUČAJU OPASNOSTI
240

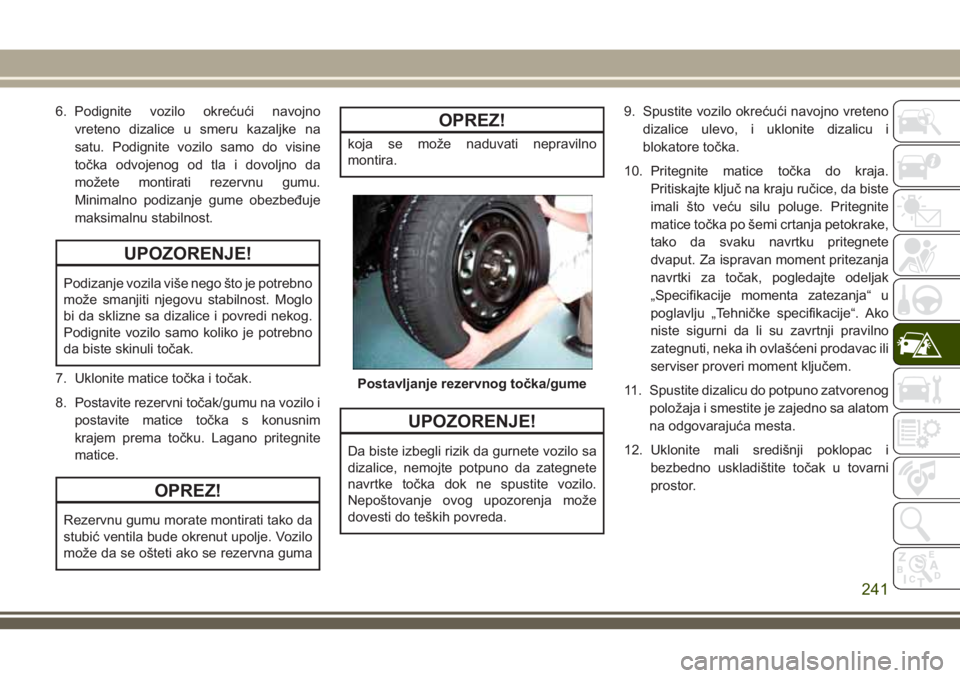

6. Podignite vozilo okrećući navojno
vreteno dizalice u smeru kazaljke na
satu. Podignite vozilo samo do visine
točka odvojenog od tla i dovoljno da
možete montirati rezervnu gumu.
Minimalno podizanje gume obezbeđuje
maksimalnu stabilnost.
UPOZORENJE!
Podizanje vozila više nego što je potrebno
može smanjiti njegovu stabilnost. Moglo
bi da sklizne sa dizalice i povredi nekog.
Podignite vozilo samo koliko je potrebno
da biste skinuli točak.
7. Uklonite matice točka i točak.
8. Postavite rezervni točak/gumu na vozilo i
postavite matice točka s konusnim
krajem prema točku. Lagano pritegnite
matice.
OPREZ!
Rezervnu gumu morate montirati tako da
stubić ventila bude okrenut upolje. Vozilo
može da se ošteti ako se rezervna guma
OPREZ!
koja se može naduvati nepravilno
montira.
UPOZORENJE!
Da biste izbegli rizik da gurnete vozilo sa
dizalice, nemojte potpuno da zategnete
navrtke točka dok ne spustite vozilo.
Nepoštovanje ovog upozorenja može
dovesti do teških povreda.9. Spustite vozilo okrećući navojno vreteno
dizalice ulevo, i uklonite dizalicu i
blokatore točka.
10. Pritegnite matice točka do kraja.
Pritiskajte ključ na kraju ručice, da biste
imali što veću silu poluge. Pritegnite
matice točka po šemi crtanja petokrake,
tako da svaku navrtku pritegnete
dvaput. Za ispravan moment pritezanja
navrtki za točak, pogledajte odeljak
„Specifikacije momenta zatezanja“ u
poglavlju „Tehničke specifikacije“. Ako
niste sigurni da li su zavrtnji pravilno
zategnuti, neka ih ovlašćeni prodavac ili
serviser proveri moment ključem.
11. Spustite dizalicu do potpuno zatvorenog
položaja i smestite je zajedno sa alatom
na odgovarajuća mesta.
12. Uklonite mali središnji poklopac i
bezbedno uskladištite točak u tovarni
prostor.
Postavljanje rezervnog točka/gume
241

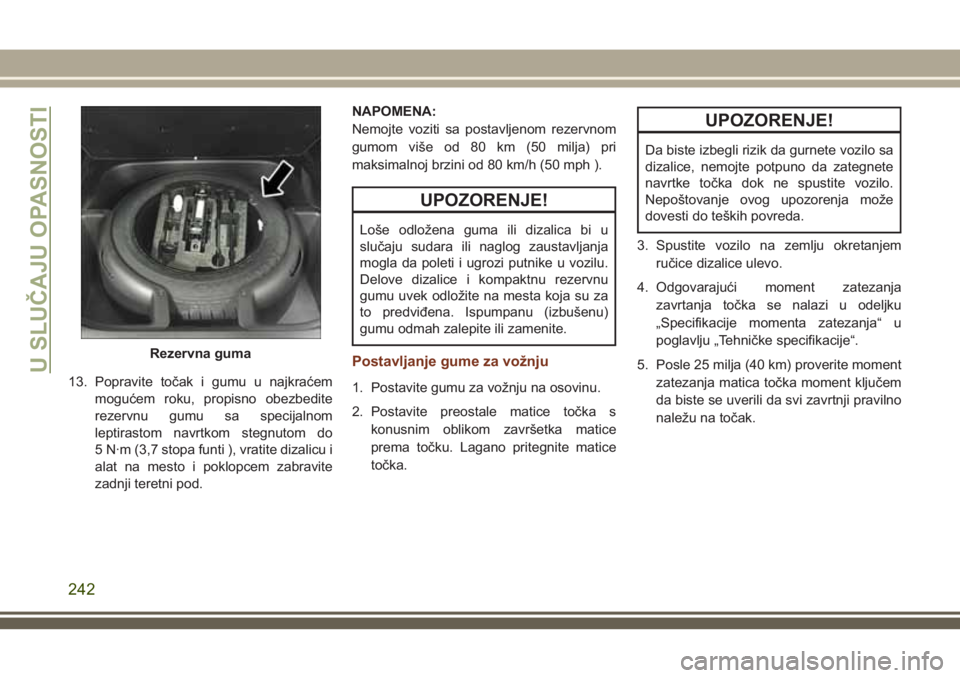

13. Popravite točak i gumu u najkraćem
mogućem roku, propisno obezbedite
rezervnu gumu sa specijalnom
leptirastom navrtkom stegnutom do
5 N·m (3,7 stopa funti ), vratite dizalicu i
alat na mesto i poklopcem zabravite
zadnji teretni pod.NAPOMENA:
Nemojte voziti sa postavljenom rezervnom
gumom više od 80 km (50 milja) pri
maksimalnoj brzini od 80 km/h (50 mph ).
UPOZORENJE!
Loše odložena guma ili dizalica bi u
slučaju sudara ili naglog zaustavljanja
mogla da poleti i ugrozi putnike u vozilu.
Delove dizalice i kompaktnu rezervnu
gumu uvek odložite na mesta koja su za
to predviđena. Ispumpanu (izbušenu)
gumu odmah zalepite ili zamenite.
Postavljanje gume za vožnju
1. Postavite gumu za vožnju na osovinu.
2. Postavite preostale matice točka s
konusnim oblikom završetka matice
prema točku. Lagano pritegnite matice
točka.
UPOZORENJE!
Da biste izbegli rizik da gurnete vozilo sa
dizalice, nemojte potpuno da zategnete
navrtke točka dok ne spustite vozilo.
Nepoštovanje ovog upozorenja može
dovesti do teških povreda.
3. Spustite vozilo na zemlju okretanjem
ručice dizalice ulevo.
4. Odgovarajući moment zatezanja
zavrtanja točka se nalazi u odeljku
„Specifikacije momenta zatezanja“ u
poglavlju „Tehničke specifikacije“.
5. Posle 25 milja (40 km) proverite moment
zatezanja matica točka moment ključem
da biste se uverili da svi zavrtnji pravilno
naležu na točak.
Rezervna gumaU SLUČAJU OPASNOSTI
242

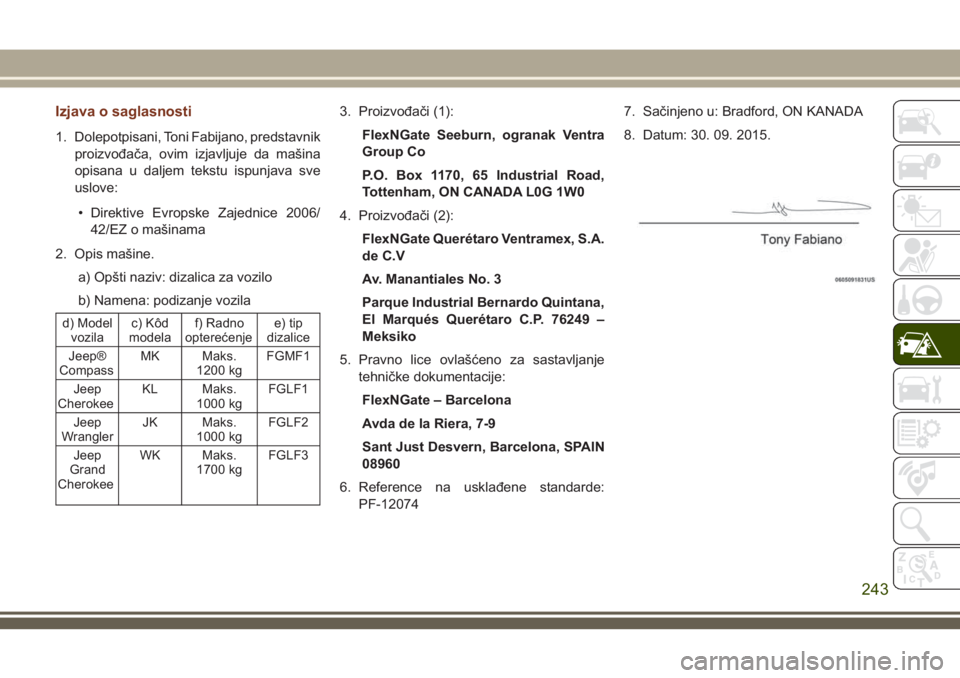

Izjava o saglasnosti
1. Dolepotpisani, Toni Fabijano, predstavnik
proizvođača, ovim izjavljuje da mašina
opisana u daljem tekstu ispunjava sve
uslove:
• Direktive Evropske Zajednice 2006/
42/EZ o mašinama
2. Opis mašine.
a) Opšti naziv: dizalica za vozilo
b) Namena: podizanje vozila
d) Model
vozilac) Kôd
modelaf) Radno
opterećenjee) tip
dizalice
Jeep®
CompassMK Maks.
1200 kgFGMF1
Jeep
CherokeeKL Maks.
1000 kgFGLF1
Jeep
WranglerJK Maks.
1000 kgFGLF2
Jeep
Grand
CherokeeWK Maks.
1700 kgFGLF3
3. Proizvođači (1):
FlexNGate Seeburn, ogranak Ventra
Group Co
P.O. Box 1170, 65 Industrial Road,
Tottenham, ON CANADA L0G 1W0
4. Proizvođači (2):
FlexNGate Querétaro Ventramex, S.A.
de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana,
El Marqués Querétaro C.P. 76249 –
Meksiko
5. Pravno lice ovlašćeno za sastavljanje
tehničke dokumentacije:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN
08960
6. Reference na usklađene standarde:
PF-120747. Sačinjeno u: Bradford, ON KANADA
8. Datum: 30. 09. 2015.
243

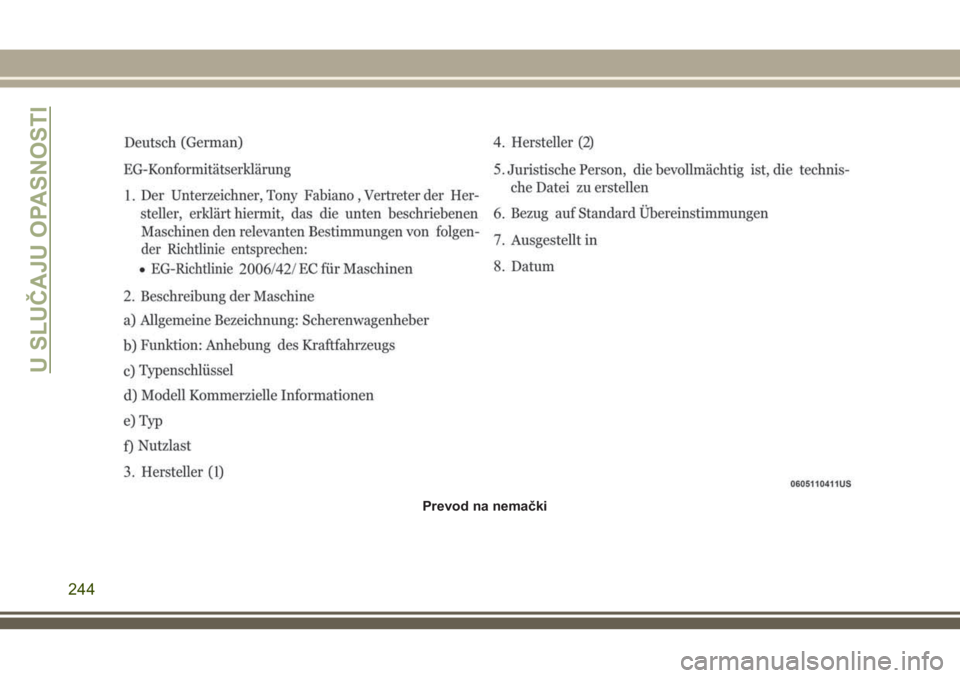

Prevod na nemački
U SLUČAJU OPASNOSTI
244

Mere predostrožnosti pri korišćenju
dizalice
U cilju zaokruživanja priručnika za
korišćenje i održavanje, uz njega prilažemo
dodatak sa uputstvima u vezi sa korišćenjem
dizalice.
UPOZORENJE!
Kada koristite ručku, uverite se da se
okreće slobodno i da nema opasnosti da
šakama zakačite tlo.
Čak i pomični delovi dizalice, beskrajni
zavrtanj i zglobovi mogu da izazovu
povrede: izbegavajte kontakt sa njima.
Temeljno očistite dizalicu ako je
zamašćena.
OPREZ!
Dizalica je alatka konstruisana isključivo
za upotrebu u svrhu zamene točka, u
slučaju bušenja ili oštećenja gume vozila
na koje je postavljen, ili drugih vozila istog
modela. Bilo koja druga namena, npr.
podizanje drugih modela vozila ili drugih
OPREZ!
predmeta, je strogo zabranjena. Nikada je
nemojte koristiti pri održavanju ili popravci
koja se vrši ispod vozila, ili za zamenu
zimskih/letnjih guma. Ne podvlačite se
pod podignuto vozilo. Ako je potrebno
vršiti bilo kakav posao ispod vozila,
obratite se ovlašćenom prodavcu.
Nepravilno postavljanje dizalice može da
dovede do pada vozila: koristite je samo u
označenim položajima. Ne koristite
dizalicu za opterećenja veća od
navedenih na nalepnici. Nikada nemojte
paliti motor dok je vozilo podignuto. Ako
podignete vozilo više nego što je
potrebno, sve postaje nestabilnije i raste
rizik od naglog pada vozila. Podignite
vozilo samo onoliko koliko je potrebno za
promenu točka.
Održavanje
• Postarajte se da se prljavština ne nakuplja
na beskrajnom zavrtnju.
• Beskrajni zavrtanj bi trebalo da uvek bude
podmazan.
• Ne vršite prepravke dizalice.Dizalicu ne koristite u sledećim
situacijama:
•Temperature ispod -40 °C.
• Na peskovitom ili blatnjavom zemljištu.
• Na neravnom tlu.
• Na strmim putevima.
• Po ekstremnom vremenu: oluje s
grmljavinom, tajfuni, uragani, vejavice i sl.
PALJENJE POMOĆU
KABLOVA
Ako je vozilu ispražnjen akumulator, moguće
ga je pokrenuti pomoću kablova za spajanje
dva akumulatora i akumulatora drugog
vozila ili pomoću prenosnog akumulatora.
Nepravilno paljenje pomoću kablova može
da bude opasno, pa bi trebalo da se strogo
pridržavate uputstava u ovom odeljku.
UPOZORENJE!
Nemojte pokušavati da pokrenete motor
pomoću akumulatora drugog vozila ako je
akumulator zamrznut. Mogao bi da pukne
ili eksplodira i izazove povrede.
245

OPREZ!
Nemojte da koristite prenosni pomoćni
akumulator ili bilo koji drugi dodatni izvor
struje koji ima više od 12 volti jer može
doći do oštećenja akumulatora, startera
motora, alternatora ili električnog
sistema.
NAPOMENA:
Ako koristite prenosni akumulator, pratite
uputstva i mere opreza koje je naveo
proizvođač.

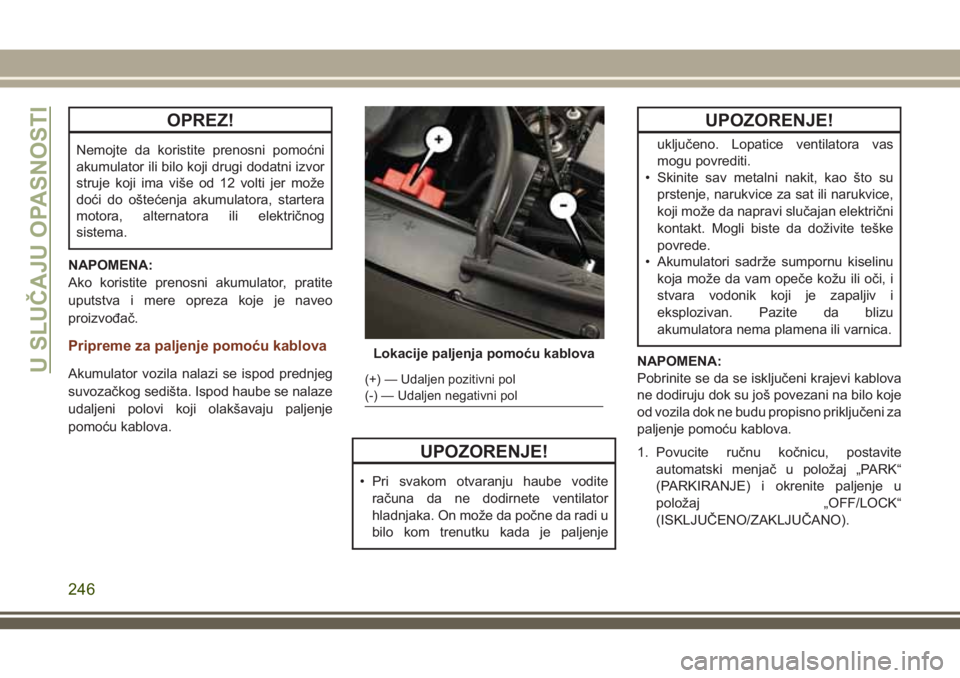

Pripreme za paljenje pomoću kablova
Akumulator vozila nalazi se ispod prednjeg
suvozačkog sedišta. Ispod haube se nalaze
udaljeni polovi koji olakšavaju paljenje
pomoću kablova.
UPOZORENJE!
• Pri svakom otvaranju haube vodite
računa da ne dodirnete ventilator
hladnjaka. On može da počne da radi u
bilo kom trenutku kada je paljenje
UPOZORENJE!
uključeno. Lopatice ventilatora vas
mogu povrediti.
• Skinite sav metalni nakit, kao što su
prstenje, narukvice za sat ili narukvice,
koji može da napravi slučajan električni
kontakt. Mogli biste da doživite teške
povrede.
• Akumulatori sadrže sumpornu kiselinu
koja može da vam opeče kožu ili oči, i
stvara vodonik koji je zapaljiv i
eksplozivan. Pazite da blizu
akumulatora nema plamena ili varnica.
NAPOMENA:
Pobrinite se da se isključeni krajevi kablova
ne dodiruju dok su još povezani na bilo koje
od vozila dok ne budu propisno priključeni za
paljenje pomoću kablova.
1. Povucite ručnu kočnicu, postavite
automatski menjač u položaj „PARK“
(PARKIRANJE) i okrenite paljenje u
položaj „OFF/LOCK“
(ISKLJUČENO/ZAKLJUČANO).
Lokacije paljenja pomoću kablova
(+) — Udaljen pozitivni pol
(-) — Udaljen negativni polU SLUČAJU OPASNOSTI
246

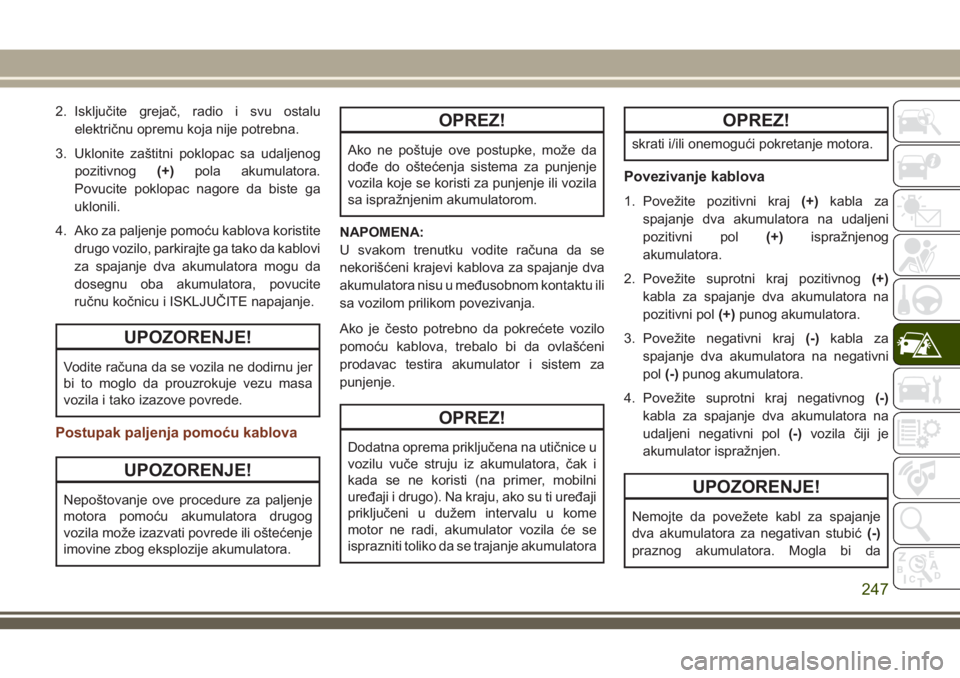

2. Isključite grejač, radio i svu ostalu
električnu opremu koja nije potrebna.
3. Uklonite zaštitni poklopac sa udaljenog
pozitivnog(+)pola akumulatora.
Povucite poklopac nagore da biste ga
uklonili.
4. Ako za paljenje pomoću kablova koristite
drugo vozilo, parkirajte ga tako da kablovi
za spajanje dva akumulatora mogu da
dosegnu oba akumulatora, povucite
ručnu kočnicu i ISKLJUČITE napajanje.
UPOZORENJE!
Vodite računa da se vozila ne dodirnu jer
bi to moglo da prouzrokuje vezu masa
vozila i tako izazove povrede.
Postupak paljenja pomoću kablova
UPOZORENJE!
Nepoštovanje ove procedure za paljenje
motora pomoću akumulatora drugog
vozila može izazvati povrede ili oštećenje
imovine zbog eksplozije akumulatora.
OPREZ!
Ako ne poštuje ove postupke, može da
dođe do oštećenja sistema za punjenje
vozila koje se koristi za punjenje ili vozila
sa ispražnjenim akumulatorom.
NAPOMENA:
U svakom trenutku vodite računa da se
nekorišćeni krajevi kablova za spajanje dva
akumulatora nisu u međusobnom kontaktu ili
sa vozilom prilikom povezivanja.
Ako je često potrebno da pokrećete vozilo
pomoću kablova, trebalo bi da ovlašćeni
prodavac testira akumulator i sistem za
punjenje.
OPREZ!
Dodatna oprema priključena na utičnice u
vozilu vuče struju iz akumulatora, čak i
kada se ne koristi (na primer, mobilni
uređaji i drugo). Na kraju, ako su ti uređaji
priključeni u dužem intervalu u kome
motor ne radi, akumulator vozila će se
isprazniti toliko da se trajanje akumulatora
OPREZ!
skrati i/ili onemogući pokretanje motora.
Povezivanje kablova
1. Povežite pozitivni kraj(+)kabla za
spajanje dva akumulatora na udaljeni
pozitivni pol(+)ispražnjenog
akumulatora.
2. Povežite suprotni kraj pozitivnog(+)
kabla za spajanje dva akumulatora na
pozitivni pol(+)punog akumulatora.
3. Povežite negativni kraj(-)kabla za
spajanje dva akumulatora na negativni
pol(-)punog akumulatora.
4. Povežite suprotni kraj negativnog(-)
kabla za spajanje dva akumulatora na
udaljeni negativni pol(-)vozila čiji je
akumulator ispražnjen.
UPOZORENJE!
Nemojte da povežete kabl za spajanje
dva akumulatora za negativan stubić(-)
praznog akumulatora. Mogla bi da
247

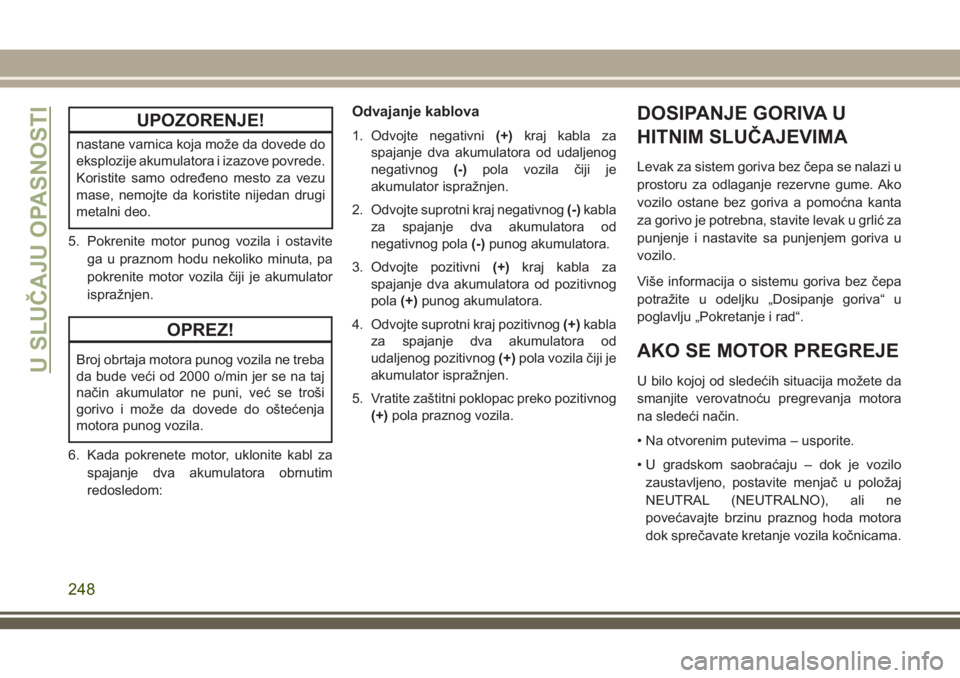

UPOZORENJE!
nastane varnica koja može da dovede do
eksplozije akumulatora i izazove povrede.
Koristite samo određeno mesto za vezu
mase, nemojte da koristite nijedan drugi
metalni deo.
5. Pokrenite motor punog vozila i ostavite
ga u praznom hodu nekoliko minuta, pa
pokrenite motor vozila čiji je akumulator
ispražnjen.
OPREZ!
Broj obrtaja motora punog vozila ne treba
da bude veći od 2000 o/min jer se na taj
način akumulator ne puni, već se troši
gorivo i može da dovede do oštećenja
motora punog vozila.
6. Kada pokrenete motor, uklonite kabl za
spajanje dva akumulatora obrnutim
redosledom:
Odvajanje kablova
1. Odvojte negativni(+)kraj kabla za
spajanje dva akumulatora od udaljenog
negativnog(-)pola vozila čiji je
akumulator ispražnjen.
2. Odvojte suprotni kraj negativnog(-)kabla
za spajanje dva akumulatora od
negativnog pola(-)punog akumulatora.
3. Odvojte pozitivni(+)kraj kabla za
spajanje dva akumulatora od pozitivnog
pola(+)punog akumulatora.
4. Odvojte suprotni kraj pozitivnog(+)kabla
za spajanje dva akumulatora od
udaljenog pozitivnog(+)pola vozila čiji je
akumulator ispražnjen.
5. Vratite zaštitni poklopac preko pozitivnog
(+)pola praznog vozila.
DOSIPANJE GORIVA U
HITNIM SLUČAJEVIMA
Levak za sistem goriva bez čepa se nalazi u
prostoru za odlaganje rezervne gume. Ako
vozilo ostane bez goriva a pomoćna kanta
za gorivo je potrebna, stavite levak u grlić za
punjenje i nastavite sa punjenjem goriva u
vozilo.
Više informacija o sistemu goriva bez čepa
potražite u odeljku „Dosipanje goriva“ u
poglavlju „Pokretanje i rad“.
AKO SE MOTOR PREGREJE
U bilo kojoj od sledećih situacija možete da
smanjite verovatnoću pregrevanja motora
na sledeći način.
• Na otvorenim putevima – usporite.
• U gradskom saobraćaju – dok je vozilo
zaustavljeno, postavite menjač u položaj
NEUTRAL (NEUTRALNO), ali ne
povećavajte brzinu praznog hoda motora
dok sprečavate kretanje vozila kočnicama.U SLUČAJU OPASNOSTI
248
