JEEP GRAND CHEROKEE 2018 Manual de Uso e Manutenção (in Portuguese)

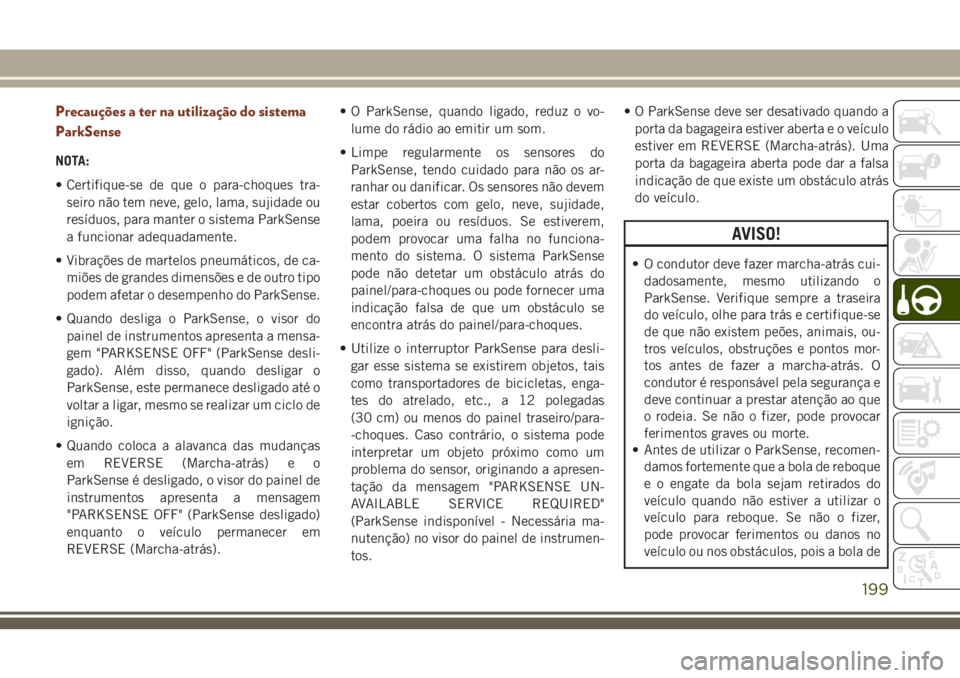

Precauções a ter na utilização do sistema
ParkSense
NOTA:
• Certifique-se de que o para-choques tra-
seiro não tem neve, gelo, lama, sujidade ou
resíduos, para manter o sistema ParkSense
a funcionar adequadamente.
• Vibrações de martelos pneumáticos, de ca-
miões de grandes dimensões e de outro tipo
podem afetar o desempenho do ParkSense.
• Quando desliga o ParkSense, o visor do
painel de instrumentos apresenta a mensa-
gem "PARKSENSE OFF" (ParkSense desli-
gado). Além disso, quando desligar o
ParkSense, este permanece desligado até o
voltar a ligar, mesmo se realizar um ciclo de
ignição.
• Quando coloca a alavanca das mudanças
em REVERSE (Marcha-atrás) e o
ParkSense é desligado, o visor do painel de
instrumentos apresenta a mensagem
"PARKSENSE OFF" (ParkSense desligado)
enquanto o veículo permanecer em
REVERSE (Marcha-atrás).• O ParkSense, quando ligado, reduz o vo-
lume do rádio ao emitir um som.
• Limpe regularmente os sensores do
ParkSense, tendo cuidado para não os ar-
ranhar ou danificar. Os sensores não devem
estar cobertos com gelo, neve, sujidade,
lama, poeira ou resíduos. Se estiverem,
podem provocar uma falha no funciona-
mento do sistema. O sistema ParkSense
pode não detetar um obstáculo atrás do
painel/para-choques ou pode fornecer uma
indicação falsa de que um obstáculo se
encontra atrás do painel/para-choques.
• Utilize o interruptor ParkSense para desli-
gar esse sistema se existirem objetos, tais
como transportadores de bicicletas, enga-
tes do atrelado, etc., a 12 polegadas
(30 cm) ou menos do painel traseiro/para-
-choques. Caso contrário, o sistema pode
interpretar um objeto próximo como um
problema do sensor, originando a apresen-
tação da mensagem "PARKSENSE UN-
AVAILABLE SERVICE REQUIRED"
(ParkSense indisponível - Necessária ma-
nutenção) no visor do painel de instrumen-
tos.• O ParkSense deve ser desativado quando a
porta da bagageira estiver aberta e o veículo
estiver em REVERSE (Marcha-atrás). Uma
porta da bagageira aberta pode dar a falsa
indicação de que existe um obstáculo atrás
do veículo.
AVISO!
• O condutor deve fazer marcha-atrás cui-
dadosamente, mesmo utilizando o
ParkSense. Verifique sempre a traseira
do veículo, olhe para trás e certifique-se
de que não existem peões, animais, ou-
tros veículos, obstruções e pontos mor-
tos antes de fazer a marcha-atrás. O
condutor é responsável pela segurança e
deve continuar a prestar atenção ao que
o rodeia. Se não o fizer, pode provocar
ferimentos graves ou morte.
• Antes de utilizar o ParkSense, recomen-
damos fortemente que a bola de reboque
e o engate da bola sejam retirados do
veículo quando não estiver a utilizar o
veículo para reboque. Se não o fizer,
pode provocar ferimentos ou danos no
veículo ou nos obstáculos, pois a bola de
199

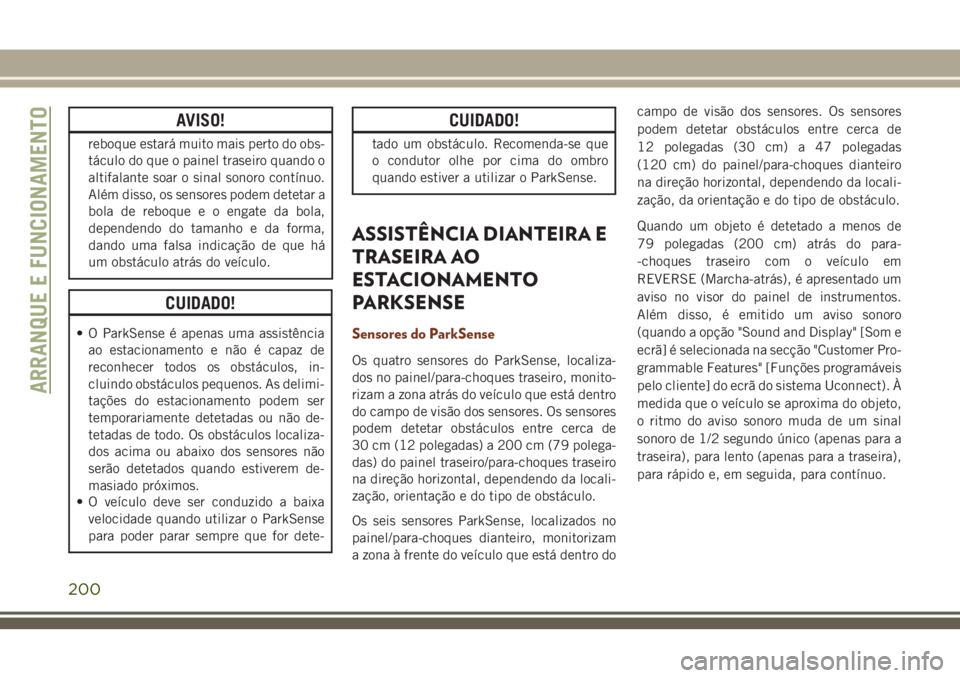

AVISO!
reboque estará muito mais perto do obs-
táculo do que o painel traseiro quando o
altifalante soar o sinal sonoro contínuo.
Além disso, os sensores podem detetar a
bola de reboque e o engate da bola,
dependendo do tamanho e da forma,
dando uma falsa indicação de que há
um obstáculo atrás do veículo.
CUIDADO!
• O ParkSense é apenas uma assistência
ao estacionamento e não é capaz de
reconhecer todos os obstáculos, in-
cluindo obstáculos pequenos. As delimi-
tações do estacionamento podem ser
temporariamente detetadas ou não de-
tetadas de todo. Os obstáculos localiza-
dos acima ou abaixo dos sensores não
serão detetados quando estiverem de-
masiado próximos.
• O veículo deve ser conduzido a baixa
velocidade quando utilizar o ParkSense
para poder parar sempre que for dete-
CUIDADO!
tado um obstáculo. Recomenda-se que
o condutor olhe por cima do ombro
quando estiver a utilizar o ParkSense.
ASSISTÊNCIA DIANTEIRA E
TRASEIRA AO
ESTACIONAMENTO
PARKSENSE
Sensores do ParkSense
Os quatro sensores do ParkSense, localiza-
dos no painel/para-choques traseiro, monito-
rizam a zona atrás do veículo que está dentro
do campo de visão dos sensores. Os sensores
podem detetar obstáculos entre cerca de
30 cm (12 polegadas) a 200 cm (79 polega-
das) do painel traseiro/para-choques traseiro
na direção horizontal, dependendo da locali-
zação, orientação e do tipo de obstáculo.
Os seis sensores ParkSense, localizados no
painel/para-choques dianteiro, monitorizam
a zona à frente do veículo que está dentro docampo de visão dos sensores. Os sensores
podem detetar obstáculos entre cerca de
12 polegadas (30 cm) a 47 polegadas
(120 cm) do painel/para-choques dianteiro
na direção horizontal, dependendo da locali-
zação, da orientação e do tipo de obstáculo.
Quando um objeto é detetado a menos de
79 polegadas (200 cm) atrás do para-
-choques traseiro com o veículo em
REVERSE (Marcha-atrás), é apresentado um
aviso no visor do painel de instrumentos.
Além disso, é emitido um aviso sonoro
(quando a opção "Sound and Display" [Som e
ecrã] é selecionada na secção "Customer Pro-
grammable Features" [Funções programáveis
pelo cliente] do ecrã do sistema Uconnect). À
medida que o veículo se aproxima do objeto,
o ritmo do aviso sonoro muda de um sinal
sonoro de 1/2 segundo único (apenas para a
traseira), para lento (apenas para a traseira),
para rápido e, em seguida, para contínuo.
ARRANQUE E FUNCIONAMENTO
200

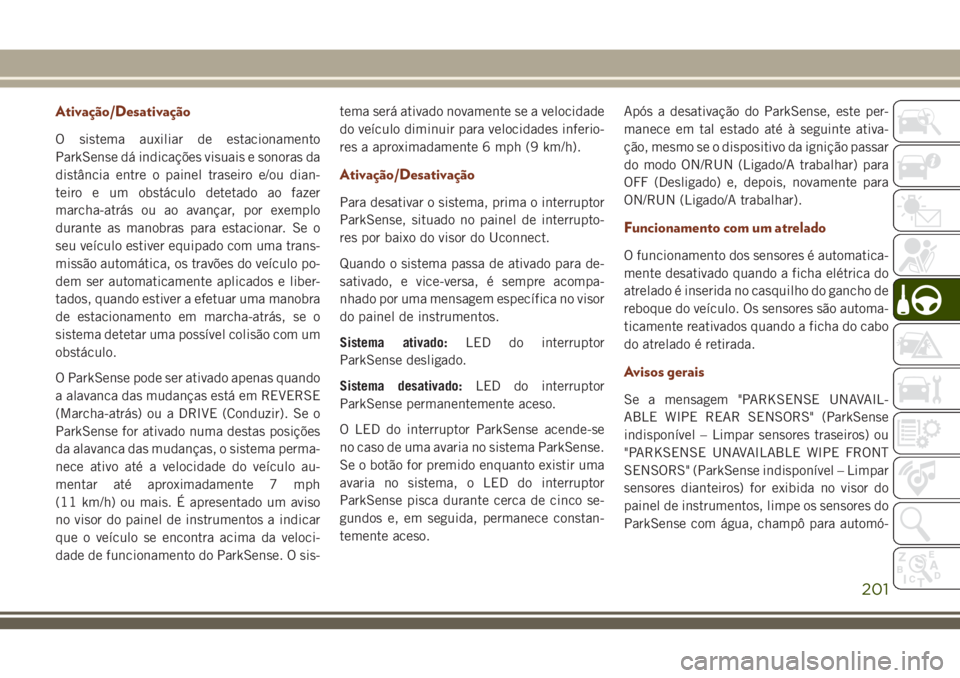

Ativação/Desativação
O sistema auxiliar de estacionamento
ParkSense dá indicações visuais e sonoras da
distância entre o painel traseiro e/ou dian-
teiro e um obstáculo detetado ao fazer
marcha-atrás ou ao avançar, por exemplo
durante as manobras para estacionar. Se o
seu veículo estiver equipado com uma trans-
missão automática, os travões do veículo po-
dem ser automaticamente aplicados e liber-
tados, quando estiver a efetuar uma manobra
de estacionamento em marcha-atrás, se o
sistema detetar uma possível colisão com um
obstáculo.
O ParkSense pode ser ativado apenas quando
a alavanca das mudanças está em REVERSE
(Marcha-atrás) ou a DRIVE (Conduzir). Se o
ParkSense for ativado numa destas posições
da alavanca das mudanças, o sistema perma-
nece ativo até a velocidade do veículo au-
mentar até aproximadamente 7 mph
(11 km/h) ou mais. É apresentado um aviso
no visor do painel de instrumentos a indicar
que o veículo se encontra acima da veloci-
dade de funcionamento do ParkSense. O sis-tema será ativado novamente se a velocidade
do veículo diminuir para velocidades inferio-
res a aproximadamente 6 mph (9 km/h).
Ativação/Desativação
Para desativar o sistema, prima o interruptor
ParkSense, situado no painel de interrupto-
res por baixo do visor do Uconnect.
Quando o sistema passa de ativado para de-
sativado, e vice-versa, é sempre acompa-
nhado por uma mensagem específica no visor
do painel de instrumentos.
Sistema ativado:LED do interruptor
ParkSense desligado.
Sistema desativado:LED do interruptor
ParkSense permanentemente aceso.
O LED do interruptor ParkSense acende-se
no caso de uma avaria no sistema ParkSense.
Se o botão for premido enquanto existir uma
avaria no sistema, o LED do interruptor
ParkSense pisca durante cerca de cinco se-
gundos e, em seguida, permanece constan-
temente aceso.Após a desativação do ParkSense, este per-
manece em tal estado até à seguinte ativa-
ção, mesmo se o dispositivo da ignição passar
do modo ON/RUN (Ligado/A trabalhar) para
OFF (Desligado) e, depois, novamente para
ON/RUN (Ligado/A trabalhar).
Funcionamento com um atrelado
O funcionamento dos sensores é automatica-
mente desativado quando a ficha elétrica do
atrelado é inserida no casquilho do gancho de
reboque do veículo. Os sensores são automa-
ticamente reativados quando a ficha do cabo
do atrelado é retirada.
Avisos gerais
Se a mensagem "PARKSENSE UNAVAIL-
ABLE WIPE REAR SENSORS" (ParkSense
indisponível – Limpar sensores traseiros) ou
"PARKSENSE UNAVAILABLE WIPE FRONT
SENSORS" (ParkSense indisponível – Limpar
sensores dianteiros) for exibida no visor do
painel de instrumentos, limpe os sensores do
ParkSense com água, champô para automó-
201

veis e um pano macio. Não utilize panos
agressivos ou rijos. Não risque nem bata nos
sensores. Caso contrário, pode danificar os
sensores.

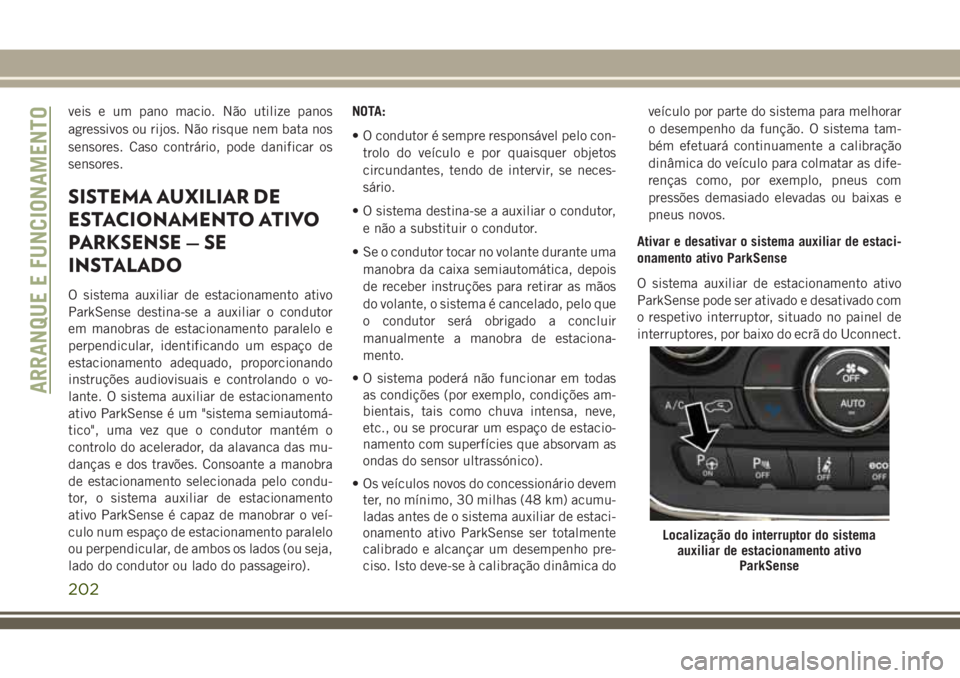

SISTEMA AUXILIAR DE
ESTACIONAMENTO ATIVO
PARKSENSE — SE
INSTALADO
O sistema auxiliar de estacionamento ativo
ParkSense destina-se a auxiliar o condutor
em manobras de estacionamento paralelo e
perpendicular, identificando um espaço de
estacionamento adequado, proporcionando
instruções audiovisuais e controlando o vo-
lante. O sistema auxiliar de estacionamento
ativo ParkSense é um "sistema semiautomá-
tico", uma vez que o condutor mantém o
controlo do acelerador, da alavanca das mu-
danças e dos travões. Consoante a manobra
de estacionamento selecionada pelo condu-
tor, o sistema auxiliar de estacionamento
ativo ParkSense é capaz de manobrar o veí-
culo num espaço de estacionamento paralelo
ou perpendicular, de ambos os lados (ou seja,
lado do condutor ou lado do passageiro).NOTA:
• O condutor é sempre responsável pelo con-
trolo do veículo e por quaisquer objetos
circundantes, tendo de intervir, se neces-
sário.
• O sistema destina-se a auxiliar o condutor,
e não a substituir o condutor.
• Se o condutor tocar no volante durante uma
manobra da caixa semiautomática, depois
de receber instruções para retirar as mãos
do volante, o sistema é cancelado, pelo que
o condutor será obrigado a concluir
manualmente a manobra de estaciona-
mento.
• O sistema poderá não funcionar em todas
as condições (por exemplo, condições am-
bientais, tais como chuva intensa, neve,
etc., ou se procurar um espaço de estacio-
namento com superfícies que absorvam as
ondas do sensor ultrassónico).
• Os veículos novos do concessionário devem
ter, no mínimo, 30 milhas (48 km) acumu-
ladas antes de o sistema auxiliar de estaci-
onamento ativo ParkSense ser totalmente
calibrado e alcançar um desempenho pre-
ciso. Isto deve-se à calibração dinâmica doveículo por parte do sistema para melhorar
o desempenho da função. O sistema tam-
bém efetuará continuamente a calibração
dinâmica do veículo para colmatar as dife-
renças como, por exemplo, pneus com
pressões demasiado elevadas ou baixas e
pneus novos.
Ativar e desativar o sistema auxiliar de estaci-
onamento ativo ParkSense
O sistema auxiliar de estacionamento ativo
ParkSense pode ser ativado e desativado com
o respetivo interruptor, situado no painel de
interruptores, por baixo do ecrã do Uconnect.
Localização do interruptor do sistema
auxiliar de estacionamento ativo
ParkSense
ARRANQUE E FUNCIONAMENTO
202

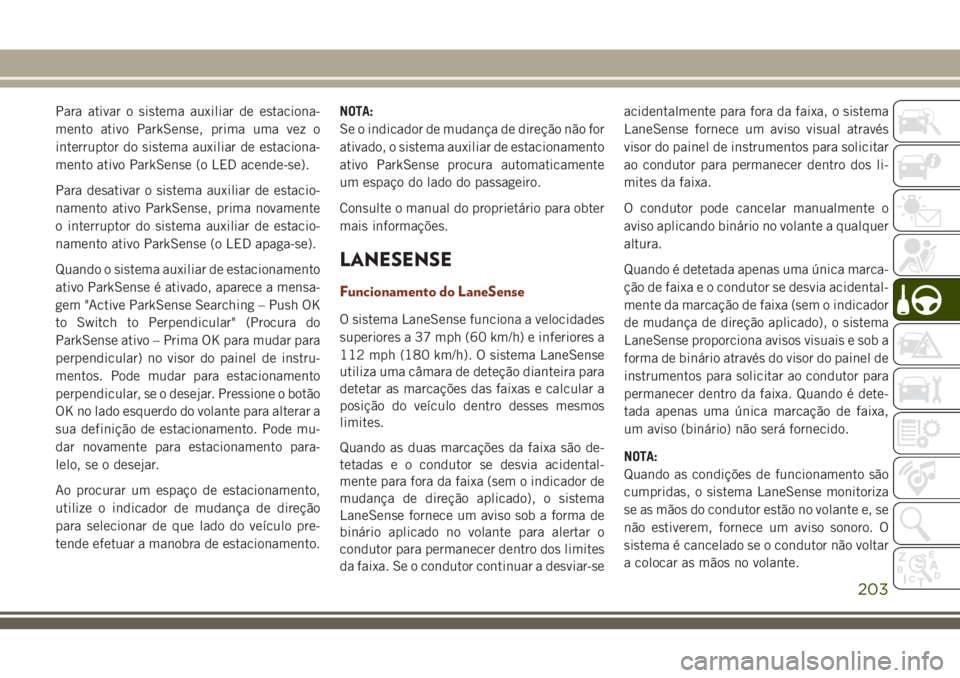

Para ativar o sistema auxiliar de estaciona-
mento ativo ParkSense, prima uma vez o
interruptor do sistema auxiliar de estaciona-
mento ativo ParkSense (o LED acende-se).
Para desativar o sistema auxiliar de estacio-
namento ativo ParkSense, prima novamente
o interruptor do sistema auxiliar de estacio-
namento ativo ParkSense (o LED apaga-se).
Quando o sistema auxiliar de estacionamento
ativo ParkSense é ativado, aparece a mensa-
gem "Active ParkSense Searching – Push OK
to Switch to Perpendicular" (Procura do
ParkSense ativo – Prima OK para mudar para
perpendicular) no visor do painel de instru-
mentos. Pode mudar para estacionamento
perpendicular, se o desejar. Pressione o botão
OK no lado esquerdo do volante para alterar a
sua definição de estacionamento. Pode mu-
dar novamente para estacionamento para-
lelo, se o desejar.
Ao procurar um espaço de estacionamento,
utilize o indicador de mudança de direção
para selecionar de que lado do veículo pre-
tende efetuar a manobra de estacionamento.NOTA:
Se o indicador de mudança de direção não for
ativado, o sistema auxiliar de estacionamento
ativo ParkSense procura automaticamente
um espaço do lado do passageiro.
Consulte o manual do proprietário para obter
mais informações.
LANESENSE
Funcionamento do LaneSense
O sistema LaneSense funciona a velocidades
superiores a 37 mph (60 km/h) e inferiores a
112 mph (180 km/h). O sistema LaneSense
utiliza uma câmara de deteção dianteira para
detetar as marcações das faixas e calcular a
posição do veículo dentro desses mesmos
limites.
Quando as duas marcações da faixa são de-
tetadas e o condutor se desvia acidental-
mente para fora da faixa (sem o indicador de
mudança de direção aplicado), o sistema
LaneSense fornece um aviso sob a forma de
binário aplicado no volante para alertar o
condutor para permanecer dentro dos limites
da faixa. Se o condutor continuar a desviar-seacidentalmente para fora da faixa, o sistema
LaneSense fornece um aviso visual através
visor do painel de instrumentos para solicitar
ao condutor para permanecer dentro dos li-
mites da faixa.
O condutor pode cancelar manualmente o
aviso aplicando binário no volante a qualquer
altura.
Quando é detetada apenas uma única marca-
ção de faixa e o condutor se desvia acidental-
mente da marcação de faixa (sem o indicador
de mudança de direção aplicado), o sistema
LaneSense proporciona avisos visuais e sob a
forma de binário através do visor do painel de
instrumentos para solicitar ao condutor para
permanecer dentro da faixa. Quando é dete-
tada apenas uma única marcação de faixa,
um aviso (binário) não será fornecido.
NOTA:
Quando as condições de funcionamento são
cumpridas, o sistema LaneSense monitoriza
se as mãos do condutor estão no volante e, se
não estiverem, fornece um aviso sonoro. O
sistema é cancelado se o condutor não voltar
a colocar as mãos no volante.
203

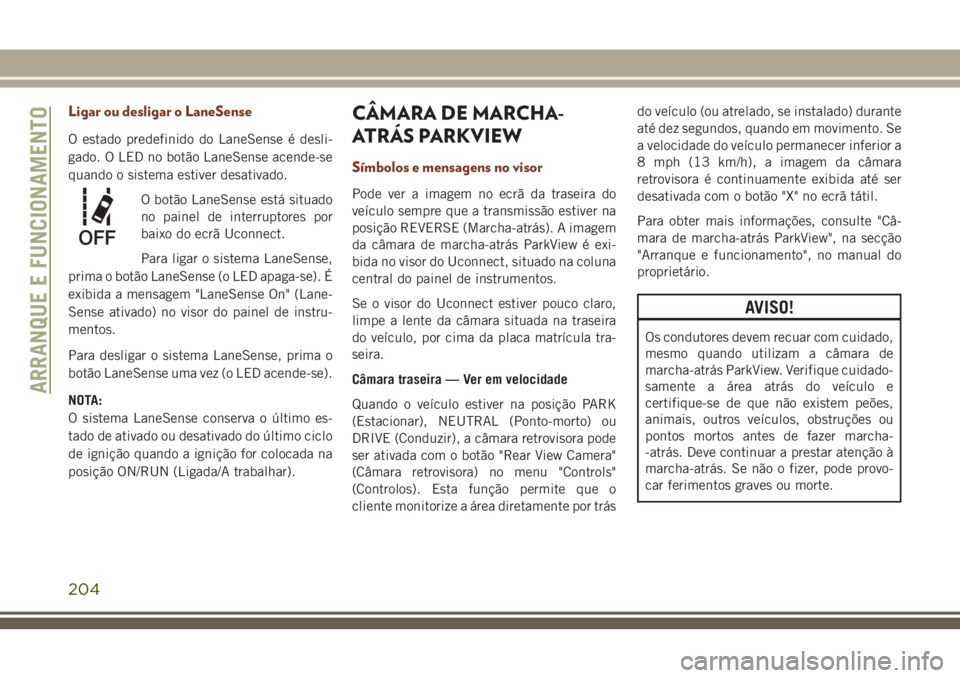

Ligar ou desligar o LaneSense
O estado predefinido do LaneSense é desli-
gado. O LED no botão LaneSense acende-se
quando o sistema estiver desativado.
O botão LaneSense está situado
no painel de interruptores por
baixo do ecrã Uconnect.
Para ligar o sistema LaneSense,
prima o botão LaneSense (o LED apaga-se). É
exibida a mensagem "LaneSense On" (Lane-
Sense ativado) no visor do painel de instru-
mentos.
Para desligar o sistema LaneSense, prima o
botão LaneSense uma vez (o LED acende-se).
NOTA:
O sistema LaneSense conserva o último es-
tado de ativado ou desativado do último ciclo
de ignição quando a ignição for colocada na
posição ON/RUN (Ligada/A trabalhar).
CÂMARA DE MARCHA-
ATRÁS PARKVIEW
Símbolos e mensagens no visor
Pode ver a imagem no ecrã da traseira do
veículo sempre que a transmissão estiver na
posição REVERSE (Marcha-atrás). A imagem
da câmara de marcha-atrás ParkView é exi-
bida no visor do Uconnect, situado na coluna
central do painel de instrumentos.
Se o visor do Uconnect estiver pouco claro,
limpe a lente da câmara situada na traseira
do veículo, por cima da placa matrícula tra-
seira.
Câmara traseira — Ver em velocidade
Quando o veículo estiver na posição PARK
(Estacionar), NEUTRAL (Ponto-morto) ou
DRIVE (Conduzir), a câmara retrovisora pode
ser ativada com o botão "Rear View Camera"
(Câmara retrovisora) no menu "Controls"
(Controlos). Esta função permite que o
cliente monitorize a área diretamente por trásdo veículo (ou atrelado, se instalado) durante
até dez segundos, quando em movimento. Se
a velocidade do veículo permanecer inferior a
8 mph (13 km/h), a imagem da câmara
retrovisora é continuamente exibida até ser
desativada com o botão "X" no ecrã tátil.
Para obter mais informações, consulte "Câ-
mara de marcha-atrás ParkView", na secção
"Arranque e funcionamento", no manual do
proprietário.
AVISO!
Os condutores devem recuar com cuidado,
mesmo quando utilizam a câmara de
marcha-atrás ParkView. Verifique cuidado-
samente a área atrás do veículo e
certifique-se de que não existem peões,
animais, outros veículos, obstruções ou
pontos mortos antes de fazer marcha-
-atrás. Deve continuar a prestar atenção à
marcha-atrás. Se não o fizer, pode provo-
car ferimentos graves ou morte.
ARRANQUE E FUNCIONAMENTO
204

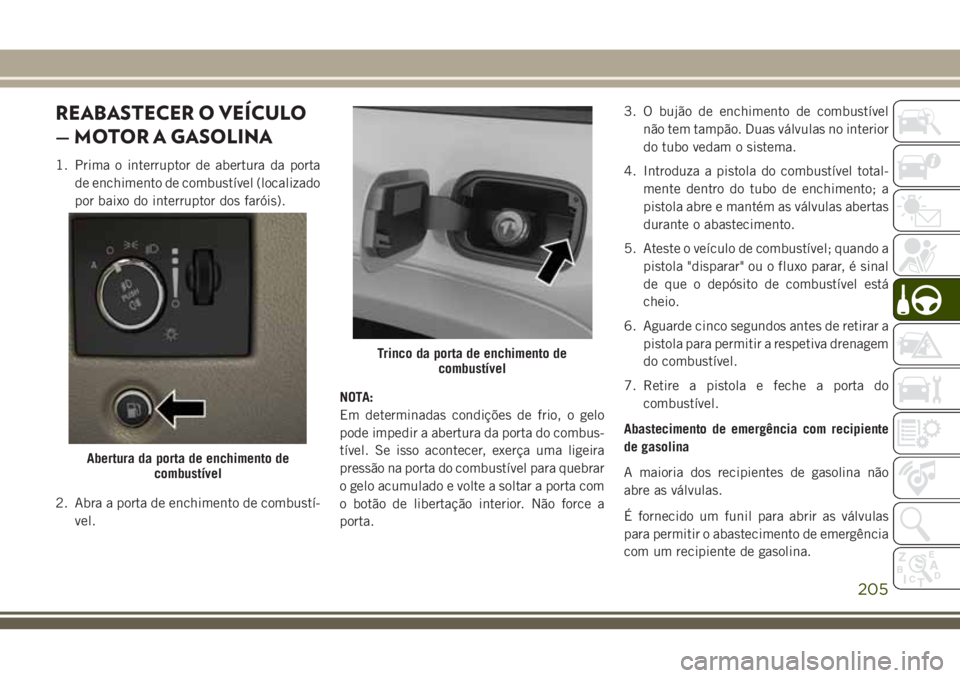

REABASTECER O VEÍCULO
— MOTOR A GASOLINA
1. Prima o interruptor de abertura da porta
de enchimento de combustível (localizado
por baixo do interruptor dos faróis).
2. Abra a porta de enchimento de combustí-
vel.NOTA:
Em determinadas condições de frio, o gelo
pode impedir a abertura da porta do combus-
tível. Se isso acontecer, exerça uma ligeira
pressão na porta do combustível para quebrar
o gelo acumulado e volte a soltar a porta com
o botão de libertação interior. Não force a
porta.3. O bujão de enchimento de combustível
não tem tampão. Duas válvulas no interior
do tubo vedam o sistema.
4. Introduza a pistola do combustível total-
mente dentro do tubo de enchimento; a
pistola abre e mantém as válvulas abertas
durante o abastecimento.
5. Ateste o veículo de combustível; quando a
pistola "disparar" ou o fluxo parar, é sinal
de que o depósito de combustível está
cheio.
6. Aguarde cinco segundos antes de retirar a
pistola para permitir a respetiva drenagem
do combustível.
7. Retire a pistola e feche a porta do
combustível.
Abastecimento de emergência com recipiente
de gasolina
A maioria dos recipientes de gasolina não
abre as válvulas.
É fornecido um funil para abrir as válvulas
para permitir o abastecimento de emergência
com um recipiente de gasolina.
Abertura da porta de enchimento de
combustível
Trinco da porta de enchimento de
combustível
205

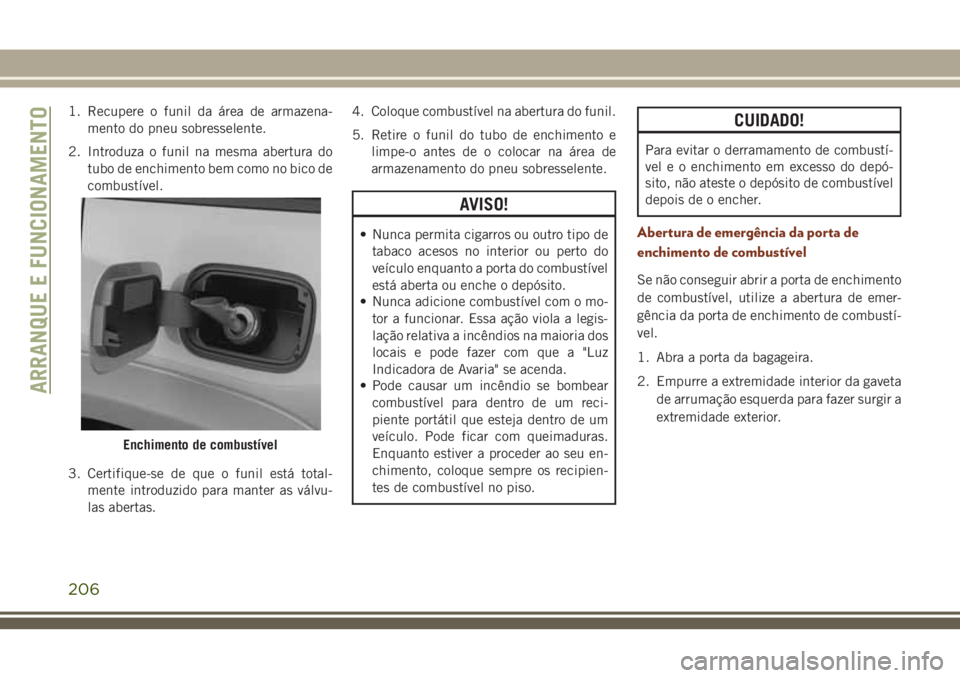

1. Recupere o funil da área de armazena-
mento do pneu sobresselente.
2. Introduza o funil na mesma abertura do
tubo de enchimento bem como no bico de
combustível.
3. Certifique-se de que o funil está total-
mente introduzido para manter as válvu-
las abertas.4. Coloque combustível na abertura do funil.
5. Retire o funil do tubo de enchimento e
limpe-o antes de o colocar na área de
armazenamento do pneu sobresselente.
AVISO!
• Nunca permita cigarros ou outro tipo de
tabaco acesos no interior ou perto do
veículo enquanto a porta do combustível
está aberta ou enche o depósito.
• Nunca adicione combustível com o mo-
tor a funcionar. Essa ação viola a legis-
lação relativa a incêndios na maioria dos
locais e pode fazer com que a "Luz
Indicadora de Avaria" se acenda.
• Pode causar um incêndio se bombear
combustível para dentro de um reci-
piente portátil que esteja dentro de um
veículo. Pode ficar com queimaduras.
Enquanto estiver a proceder ao seu en-
chimento, coloque sempre os recipien-
tes de combustível no piso.
CUIDADO!
Para evitar o derramamento de combustí-
vel e o enchimento em excesso do depó-
sito, não ateste o depósito de combustível
depois de o encher.
Abertura de emergência da porta de
enchimento de combustível
Se não conseguir abrir a porta de enchimento
de combustível, utilize a abertura de emer-
gência da porta de enchimento de combustí-
vel.
1. Abra a porta da bagageira.
2. Empurre a extremidade interior da gaveta
de arrumação esquerda para fazer surgir a
extremidade exterior.
Enchimento de combustível
ARRANQUE E FUNCIONAMENTO
206

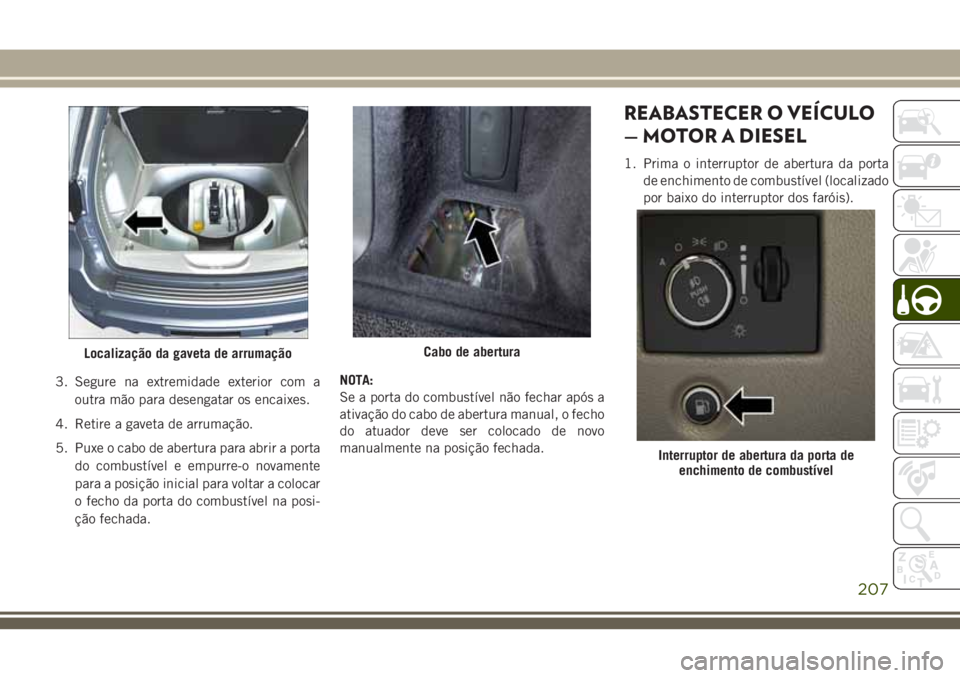

3. Segure na extremidade exterior com a
outra mão para desengatar os encaixes.
4. Retire a gaveta de arrumação.
5. Puxe o cabo de abertura para abrir a porta
do combustível e empurre-o novamente
para a posição inicial para voltar a colocar
o fecho da porta do combustível na posi-
ção fechada.NOTA:
Se a porta do combustível não fechar após a
ativação do cabo de abertura manual, o fecho
do atuador deve ser colocado de novo
manualmente na posição fechada.
REABASTECER O VEÍCULO
— MOTOR A DIESEL
1. Prima o interruptor de abertura da porta
de enchimento de combustível (localizado
por baixo do interruptor dos faróis).
Localização da gaveta de arrumaçãoCabo de abertura
Interruptor de abertura da porta de
enchimento de combustível
207

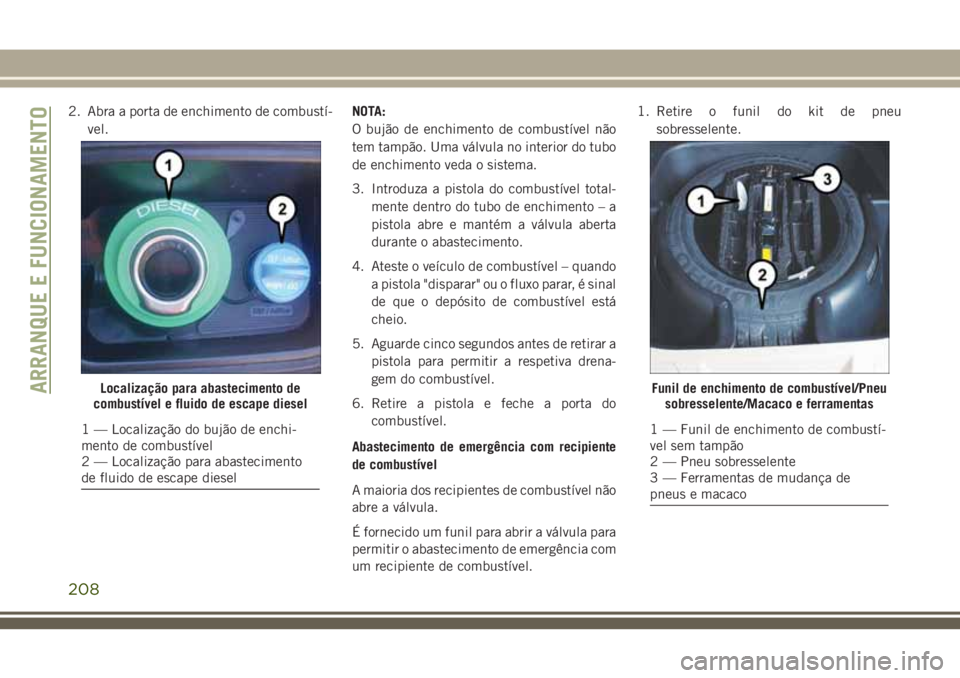

2. Abra a porta de enchimento de combustí-
vel.NOTA:
O bujão de enchimento de combustível não
tem tampão. Uma válvula no interior do tubo
de enchimento veda o sistema.
3. Introduza a pistola do combustível total-
mente dentro do tubo de enchimento – a
pistola abre e mantém a válvula aberta
durante o abastecimento.
4. Ateste o veículo de combustível – quando
a pistola "disparar" ou o fluxo parar, é sinal
de que o depósito de combustível está
cheio.
5. Aguarde cinco segundos antes de retirar a
pistola para permitir a respetiva drena-
gem do combustível.
6. Retire a pistola e feche a porta do
combustível.
Abastecimento de emergência com recipiente
de combustível
A maioria dos recipientes de combustível não
abre a válvula.
É fornecido um funil para abrir a válvula para
permitir o abastecimento de emergência com
um recipiente de combustível.1. Retire o funil do kit de pneu
sobresselente.
Localização para abastecimento de
combustível e fluido de escape diesel
1 — Localização do bujão de enchi-
mento de combustível
2 — Localização para abastecimento
de fluido de escape diesel
Funil de enchimento de combustível/Pneu
sobresselente/Macaco e ferramentas
1 — Funil de enchimento de combustí-
vel sem tampão
2 — Pneu sobresselente
3 — Ferramentas de mudança de
pneus e macaco
ARRANQUE E FUNCIONAMENTO
208
