JEEP GRAND CHEROKEE 2018 Návod k použití a údržbě (in Czech)

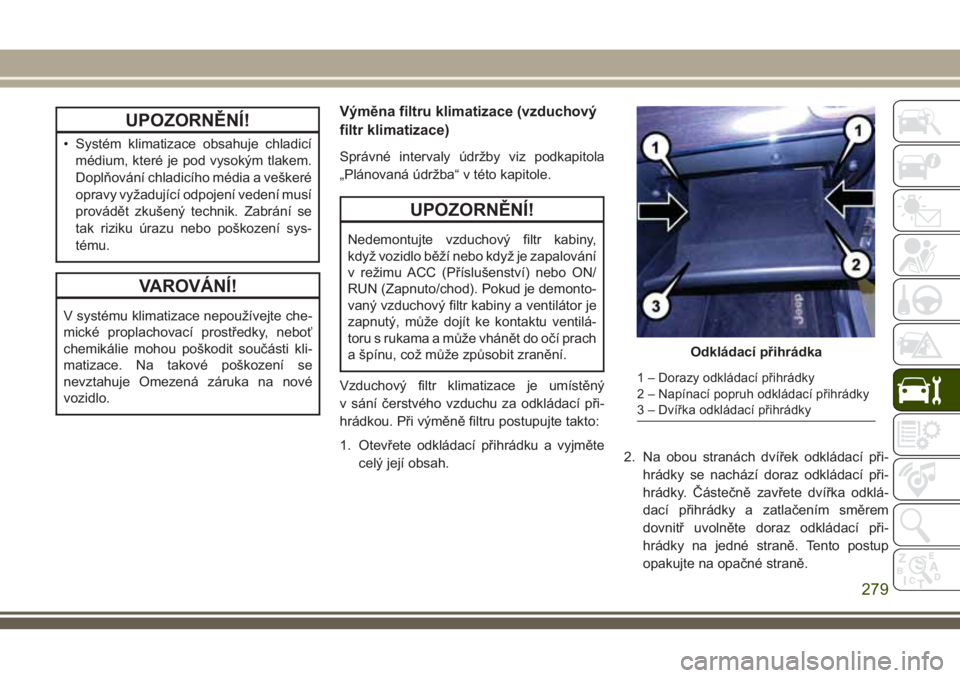

UPOZORNĚNÍ!
• Systém klimatizace obsahuje chladicí
médium, které je pod vysokým tlakem.
Doplňování chladicího média a veškeré
opravy vyžadující odpojení vedení musí
provádět zkušený technik. Zabrání se
tak riziku úrazu nebo poškození sys-
tému.
VAROVÁNÍ!
V systému klimatizace nepoužívejte che-
mické proplachovací prostředky, neboť
chemikálie mohou poškodit součásti kli-
matizace. Na takové poškození se
nevztahuje Omezená záruka na nové
vozidlo.
Výměna filtru klimatizace (vzduchový
filtr klimatizace)
Správné intervaly údržby viz podkapitola
„Plánovaná údržba“ v této kapitole.
UPOZORNĚNÍ!
Nedemontujte vzduchový filtr kabiny,
když vozidlo běží nebo když je zapalování
v režimu ACC (Příslušenství) nebo ON/
RUN (Zapnuto/chod). Pokud je demonto-
vaný vzduchový filtr kabiny a ventilátor je
zapnutý, může dojít ke kontaktu ventilá-
toru s rukama a může vhánět do očí prach
a špínu, což může způsobit zranění.
Vzduchový filtr klimatizace je umístěný
v sání čerstvého vzduchu za odkládací při-
hrádkou. Při výměně filtru postupujte takto:
1. Otevřete odkládací přihrádku a vyjměte
celý její obsah.2. Na obou stranách dvířek odkládací při-
hrádky se nachází doraz odkládací při-
hrádky. Částečně zavřete dvířka odklá-
dací přihrádky a zatlačením směrem
dovnitř uvolněte doraz odkládací při-
hrádky na jedné straně. Tento postup
opakujte na opačné straně.
Odkládací přihrádka
1 – Dorazy odkládací přihrádky
2 – Napínací popruh odkládací přihrádky
3 – Dvířka odkládací přihrádky
279

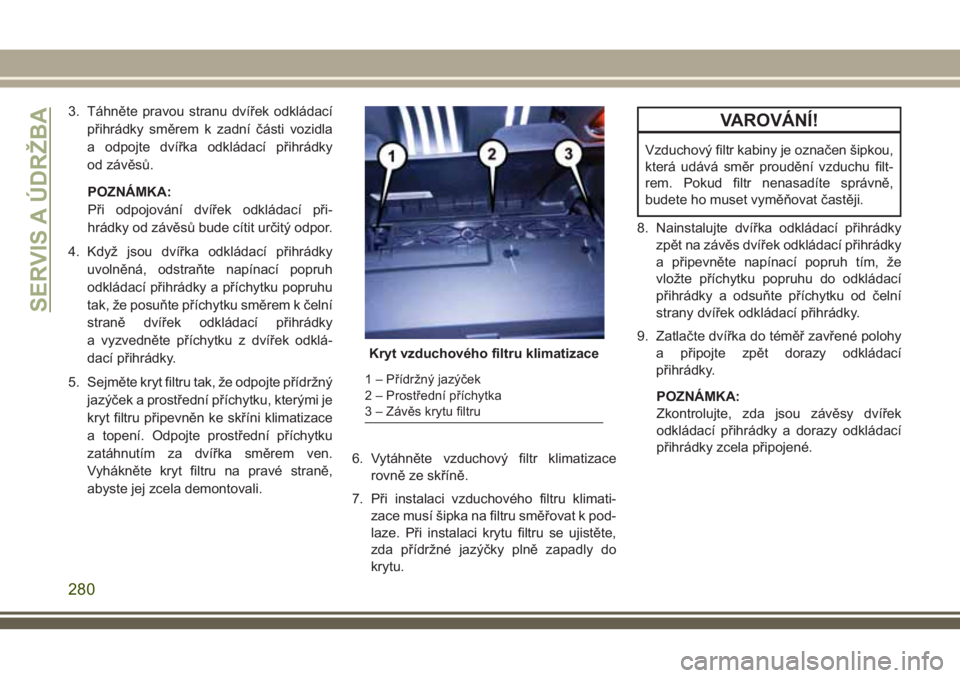

3. Táhněte pravou stranu dvířek odkládací
přihrádky směrem k zadní části vozidla
a odpojte dvířka odkládací přihrádky
od závěsů.
POZNÁMKA:
Při odpojování dvířek odkládací při-
hrádky od závěsů bude cítit určitý odpor.
4. Když jsou dvířka odkládací přihrádky
uvolněná, odstraňte napínací popruh
odkládací přihrádky a příchytku popruhu
tak, že posuňte příchytku směrem k čelní
straně dvířek odkládací přihrádky
a vyzvedněte příchytku z dvířek odklá-
dací přihrádky.
5. Sejměte kryt filtru tak, že odpojte přídržný
jazýček a prostřední příchytku, kterými je
kryt filtru připevněn ke skříni klimatizace
a topení. Odpojte prostřední příchytku
zatáhnutím za dvířka směrem ven.
Vyhákněte kryt filtru na pravé straně,
abyste jej zcela demontovali.6. Vytáhněte vzduchový filtr klimatizace
rovně ze skříně.
7. Při instalaci vzduchového filtru klimati-
zace musí šipka na filtru směřovat k pod-
laze. Při instalaci krytu filtru se ujistěte,
zda přídržné jazýčky plně zapadly do
krytu.VAROVÁNÍ!
Vzduchový filtr kabiny je označen šipkou,
která udává směr proudění vzduchu filt-
rem. Pokud filtr nenasadíte správně,
budete ho muset vyměňovat častěji.
8. Nainstalujte dvířka odkládací přihrádky
zpět na závěs dvířek odkládací přihrádky
a připevněte napínací popruh tím, že
vložte příchytku popruhu do odkládací
přihrádky a odsuňte příchytku od čelní
strany dvířek odkládací přihrádky.
9. Zatlačte dvířka do téměř zavřené polohy
a připojte zpět dorazy odkládací
přihrádky.
POZNÁMKA:
Zkontrolujte, zda jsou závěsy dvířek
odkládací přihrádky a dorazy odkládací
přihrádky zcela připojené.
Kryt vzduchového filtru klimatizace
1 – Přídržný jazýček
2 – Prostřední příchytka
3 – Závěs krytu filtru
SERVIS A ÚDRŽBA
280

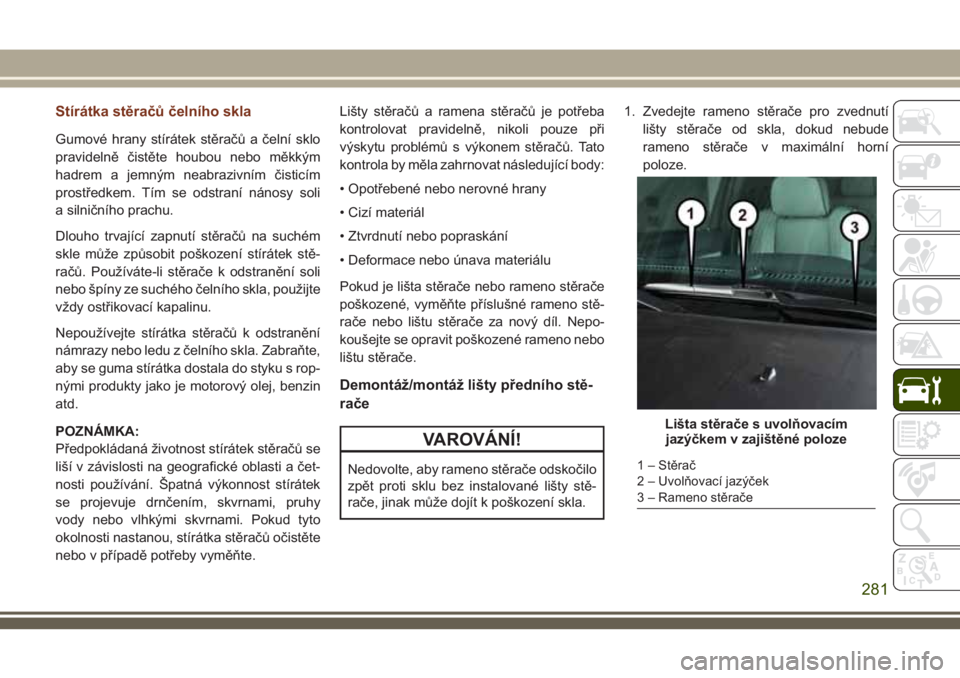

Stírátka stěračů čelního skla
Gumové hrany stírátek stěračů a čelní sklo
pravidelně čistěte houbou nebo měkkým
hadrem a jemným neabrazivním čisticím
prostředkem. Tím se odstraní nánosy soli
a silničního prachu.
Dlouho trvající zapnutí stěračů na suchém
skle může způsobit poškození stírátek stě-
račů. Používáte-li stěrače k odstranění soli
nebo špíny ze suchého čelního skla, použijte
vždy ostřikovací kapalinu.
Nepoužívejte stírátka stěračů k odstranění
námrazy nebo ledu z čelního skla. Zabraňte,
aby se guma stírátka dostala do styku s rop-
nými produkty jako je motorový olej, benzin
atd.
POZNÁMKA:
Předpokládaná životnost stírátek stěračů se
liší v závislosti na geografické oblasti a čet-
nosti používání. Špatná výkonnost stírátek
se projevuje drnčením, skvrnami, pruhy
vody nebo vlhkými skvrnami. Pokud tyto
okolnosti nastanou, stírátka stěračů očistěte
nebo v případě potřeby vyměňte.Lišty stěračů a ramena stěračů je potřeba
kontrolovat pravidelně, nikoli pouze při
výskytu problémů s výkonem stěračů. Tato
kontrola by měla zahrnovat následující body:
• Opotřebené nebo nerovné hrany
• Cizí materiál
• Ztvrdnutí nebo popraskání
• Deformace nebo únava materiálu
Pokud je lišta stěrače nebo rameno stěrače
poškozené, vyměňte příslušné rameno stě-
rače nebo lištu stěrače za nový díl. Nepo-
koušejte se opravit poškozené rameno nebo
lištu stěrače.
Demontáž/montáž lišty předního stě-
rače
VAROVÁNÍ!
Nedovolte, aby rameno stěrače odskočilo
zpět proti sklu bez instalované lišty stě-
rače, jinak může dojít k poškození skla.1. Zvedejte rameno stěrače pro zvednutí
lišty stěrače od skla, dokud nebude
rameno stěrače v maximální horní
poloze.
Lišta stěrače s uvolňovacím
jazýčkem v zajištěné poloze
1 – Stěrač
2 – Uvolňovací jazýček
3 – Rameno stěrače
281

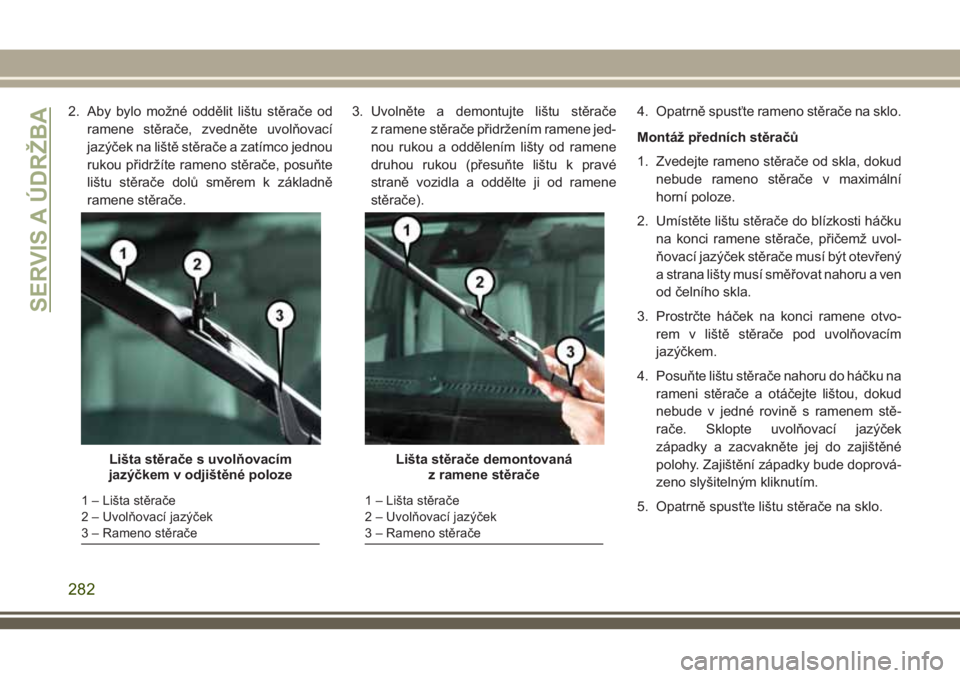

2. Aby bylo možné oddělit lištu stěrače od
ramene stěrače, zvedněte uvolňovací
jazýček na liště stěrače a zatímco jednou
rukou přidržíte rameno stěrače, posuňte
lištu stěrače dolů směrem k základně
ramene stěrače.3. Uvolněte a demontujte lištu stěrače
z ramene stěrače přidržením ramene jed-
nou rukou a oddělením lišty od ramene
druhou rukou (přesuňte lištu k pravé
straně vozidla a oddělte ji od ramene
stěrače).4. Opatrně spusťte rameno stěrače na sklo.
Montáž předních stěračů
1. Zvedejte rameno stěrače od skla, dokud
nebude rameno stěrače v maximální
horní poloze.
2. Umístěte lištu stěrače do blízkosti háčku
na konci ramene stěrače, přičemž uvol-
ňovací jazýček stěrače musí být otevřený
a strana lišty musí směřovat nahoru a ven
od čelního skla.
3. Prostrčte háček na konci ramene otvo-
rem v liště stěrače pod uvolňovacím
jazýčkem.
4. Posuňte lištu stěrače nahoru do háčku na
rameni stěrače a otáčejte lištou, dokud
nebude v jedné rovině s ramenem stě-
rače. Sklopte uvolňovací jazýček
západky a zacvakněte jej do zajištěné
polohy. Zajištění západky bude doprová-
zeno slyšitelným kliknutím.
5. Opatrně spusťte lištu stěrače na sklo.
Lišta stěrače s uvolňovacím
jazýčkem v odjištěné poloze
1 – Lišta stěrače
2 – Uvolňovací jazýček
3 – Rameno stěrače
Lišta stěrače demontovaná
z ramene stěrače
1 – Lišta stěrače
2 – Uvolňovací jazýček
3 – Rameno stěrače
SERVIS A ÚDRŽBA
282

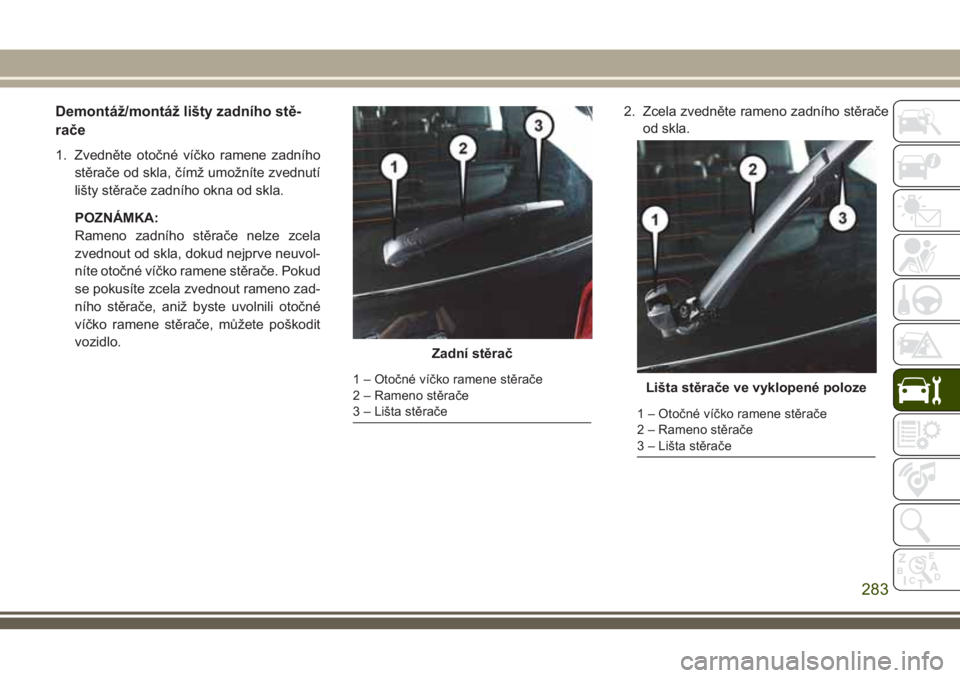

Demontáž/montáž lišty zadního stě-
rače
1. Zvedněte otočné víčko ramene zadního
stěrače od skla, čímž umožníte zvednutí
lišty stěrače zadního okna od skla.
POZNÁMKA:
Rameno zadního stěrače nelze zcela
zvednout od skla, dokud nejprve neuvol-
níte otočné víčko ramene stěrače. Pokud
se pokusíte zcela zvednout rameno zad-
ního stěrače, aniž byste uvolnili otočné
víčko ramene stěrače, můžete poškodit
vozidlo.2. Zcela zvedněte rameno zadního stěrače
od skla.
Zadní stěrač
1 – Otočné víčko ramene stěrače
2 – Rameno stěrače
3 – Lišta stěračeLišta stěrače ve vyklopené poloze
1 – Otočné víčko ramene stěrače
2 – Rameno stěrače
3 – Lišta stěrače
283

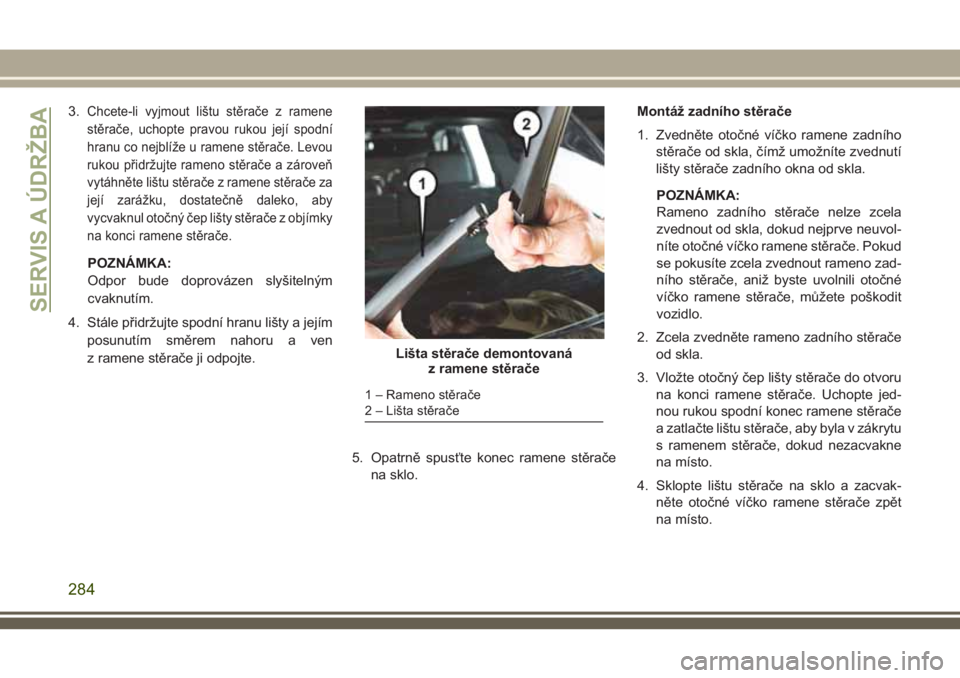

3.Chcete-li vyjmout lištu stěrače z ramene
stěrače, uchopte pravou rukou její spodní
hranu co nejblíže u ramene stěrače. Levou
rukou přidržujte rameno stěrače a zároveň
vytáhněte lištu stěrače z ramene stěrače za
její zarážku, dostatečně daleko, aby
vycvaknul otočný čep lišty stěrače z objímky
na konci ramene stěrače.
POZNÁMKA:
Odpor bude doprovázen slyšitelným
cvaknutím.
4. Stále přidržujte spodní hranu lišty a jejím
posunutím směrem nahoru a ven
z ramene stěrače ji odpojte.
5. Opatrně spusťte konec ramene stěrače
na sklo.Montáž zadního stěrače
1. Zvedněte otočné víčko ramene zadního
stěrače od skla, čímž umožníte zvednutí
lišty stěrače zadního okna od skla.
POZNÁMKA:
Rameno zadního stěrače nelze zcela
zvednout od skla, dokud nejprve neuvol-
níte otočné víčko ramene stěrače. Pokud
se pokusíte zcela zvednout rameno zad-
ního stěrače, aniž byste uvolnili otočné
víčko ramene stěrače, můžete poškodit
vozidlo.
2. Zcela zvedněte rameno zadního stěrače
od skla.
3. Vložte otočný čep lišty stěrače do otvoru
na konci ramene stěrače. Uchopte jed-
nou rukou spodní konec ramene stěrače
a zatlačte lištu stěrače, aby byla v zákrytu
s ramenem stěrače, dokud nezacvakne
na místo.
4. Sklopte lištu stěrače na sklo a zacvak-
něte otočné víčko ramene stěrače zpět
na místo.
Lišta stěrače demontovaná
z ramene stěrače
1 – Rameno stěrače
2 – Lišta stěrače
SERVIS A ÚDRŽBA
284

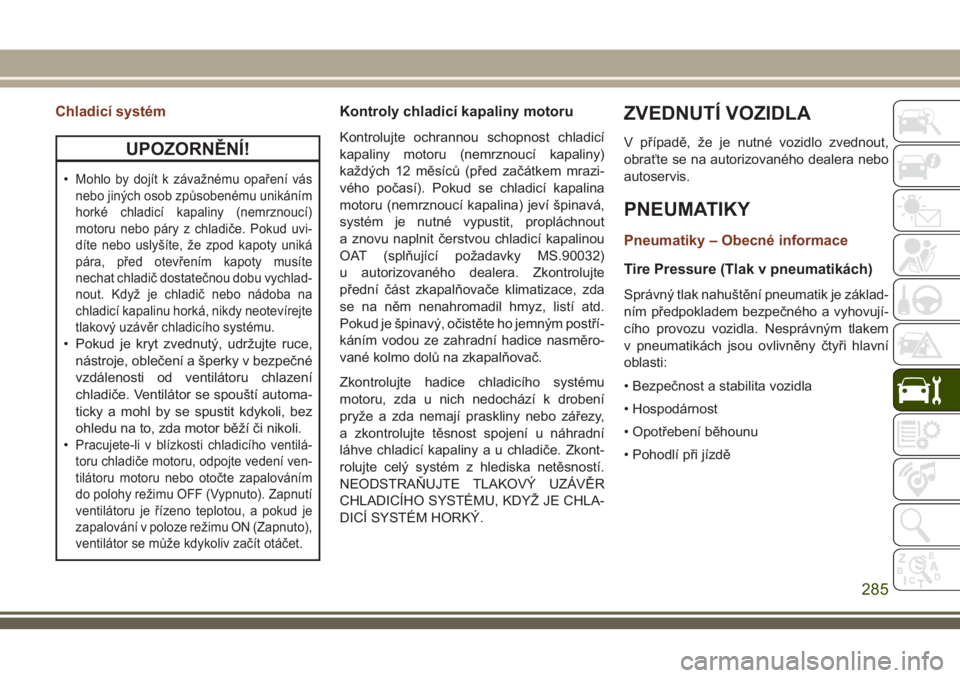

Chladicí systém
UPOZORNĚNÍ!
•Mohlo by dojít k závažnému opaření vás
nebo jiných osob způsobenému unikáním
horké chladicí kapaliny (nemrznoucí)
motoru nebo páry z chladiče. Pokud uvi-
díte nebo uslyšíte, že zpod kapoty uniká
pára, před otevřením kapoty musíte
nechat chladič dostatečnou dobu vychlad-
nout. Když je chladič nebo nádoba na
chladicí kapalinu horká, nikdy neotevírejte
tlakový uzávěr chladicího systému.
• Pokud je kryt zvednutý, udržujte ruce,
nástroje, oblečení a šperky v bezpečné
vzdálenosti od ventilátoru chlazení
chladiče. Ventilátor se spouští automa-
ticky a mohl by se spustit kdykoli, bez
ohledu na to, zda motor běží či nikoli.
•
Pracujete-li v blízkosti chladicího ventilá-
toru chladiče motoru, odpojte vedení ven-
tilátoru motoru nebo otočte zapalováním
do polohy režimu OFF (Vypnuto). Zapnutí
ventilátoru je řízeno teplotou, a pokud je
zapalování v poloze režimu ON (Zapnuto),
ventilátor se může kdykoliv začít otáčet.
Kontroly chladicí kapaliny motoru
Kontrolujte ochrannou schopnost chladicí
kapaliny motoru (nemrznoucí kapaliny)
každých 12 měsíců (před začátkem mrazi-
vého počasí). Pokud se chladicí kapalina
motoru (nemrznoucí kapalina) jeví špinavá,
systém je nutné vypustit, propláchnout
a znovu naplnit čerstvou chladicí kapalinou
OAT (splňující požadavky MS.90032)
u autorizovaného dealera. Zkontrolujte
přední část zkapalňovače klimatizace, zda
se na něm nenahromadil hmyz, listí atd.
Pokud je špinavý, očistěte ho jemným postří-
káním vodou ze zahradní hadice nasměro-
vané kolmo dolů na zkapalňovač.
Zkontrolujte hadice chladicího systému
motoru, zda u nich nedochází k drobení
pryže a zda nemají praskliny nebo zářezy,
a zkontrolujte těsnost spojení u náhradní
láhve chladicí kapaliny a u chladiče. Zkont-
rolujte celý systém z hlediska netěsností.
NEODSTRAŇUJTE TLAKOVÝ UZÁVĚR
CHLADICÍHO SYSTÉMU, KDYŽ JE CHLA-
DICÍ SYSTÉM HORKÝ.
ZVEDNUTÍ VOZIDLA
V případě, že je nutné vozidlo zvednout,
obraťte se na autorizovaného dealera nebo
autoservis.
PNEUMATIKY
Pneumatiky – Obecné informace
Tire Pressure (Tlak v pneumatikách)
Správný tlak nahuštění pneumatik je základ-
ním předpokladem bezpečného a vyhovují-
cího provozu vozidla. Nesprávným tlakem
v pneumatikách jsou ovlivněny čtyři hlavní
oblasti:
• Bezpečnost a stabilita vozidla
• Hospodárnost
• Opotřebení běhounu
• Pohodlí při jízdě
285

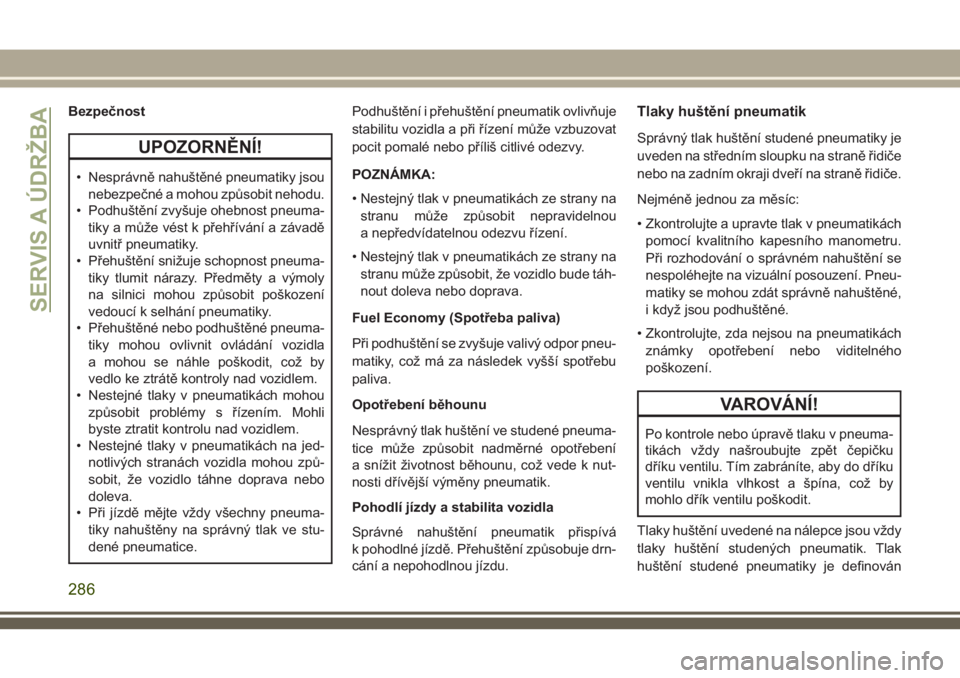

Bezpečnost
UPOZORNĚNÍ!
• Nesprávně nahuštěné pneumatiky jsou
nebezpečné a mohou způsobit nehodu.
• Podhuštění zvyšuje ohebnost pneuma-
tiky a může vést k přehřívání a závadě
uvnitř pneumatiky.
• Přehuštění snižuje schopnost pneuma-
tiky tlumit nárazy. Předměty a výmoly
na silnici mohou způsobit poškození
vedoucí k selhání pneumatiky.
• Přehuštěné nebo podhuštěné pneuma-
tiky mohou ovlivnit ovládání vozidla
a mohou se náhle poškodit, což by
vedlo ke ztrátě kontroly nad vozidlem.
• Nestejné tlaky v pneumatikách mohou
způsobit problémy s řízením. Mohli
byste ztratit kontrolu nad vozidlem.
• Nestejné tlaky v pneumatikách na jed-
notlivých stranách vozidla mohou způ-
sobit, že vozidlo táhne doprava nebo
doleva.
• Při jízdě mějte vždy všechny pneuma-
tiky nahuštěny na správný tlak ve stu-
dené pneumatice.Podhuštění i přehuštění pneumatik ovlivňuje
stabilitu vozidla a při řízení může vzbuzovat
pocit pomalé nebo příliš citlivé odezvy.
POZNÁMKA:
• Nestejný tlak v pneumatikách ze strany na
stranu může způsobit nepravidelnou
a nepředvídatelnou odezvu řízení.
• Nestejný tlak v pneumatikách ze strany na
stranu může způsobit, že vozidlo bude táh-
nout doleva nebo doprava.
Fuel Economy (Spotřeba paliva)
Při podhuštění se zvyšuje valivý odpor pneu-
matiky, což má za následek vyšší spotřebu
paliva.
Opotřebení běhounu
Nesprávný tlak huštění ve studené pneuma-
tice může způsobit nadměrné opotřebení
a snížit životnost běhounu, což vede k nut-
nosti dřívější výměny pneumatik.
Pohodlí jízdy a stabilita vozidla
Správné nahuštění pneumatik přispívá
k pohodlné jízdě. Přehuštění způsobuje drn-
cání a nepohodlnou jízdu.
Tlaky huštění pneumatik
Správný tlak huštění studené pneumatiky je
uveden na středním sloupku na straně řidiče
nebo na zadním okraji dveří na straně řidiče.
Nejméně jednou za měsíc:
• Zkontrolujte a upravte tlak v pneumatikách
pomocí kvalitního kapesního manometru.
Při rozhodování o správném nahuštění se
nespoléhejte na vizuální posouzení. Pneu-
matiky se mohou zdát správně nahuštěné,
i když jsou podhuštěné.
• Zkontrolujte, zda nejsou na pneumatikách
známky opotřebení nebo viditelného
poškození.
VAROVÁNÍ!
Po kontrole nebo úpravě tlaku v pneuma-
tikách vždy našroubujte zpět čepičku
dříku ventilu. Tím zabráníte, aby do dříku
ventilu vnikla vlhkost a špína, což by
mohlo dřík ventilu poškodit.
Tlaky huštění uvedené na nálepce jsou vždy
tlaky huštění studených pneumatik. Tlak
huštění studené pneumatiky je definován
SERVIS A ÚDRŽBA
286

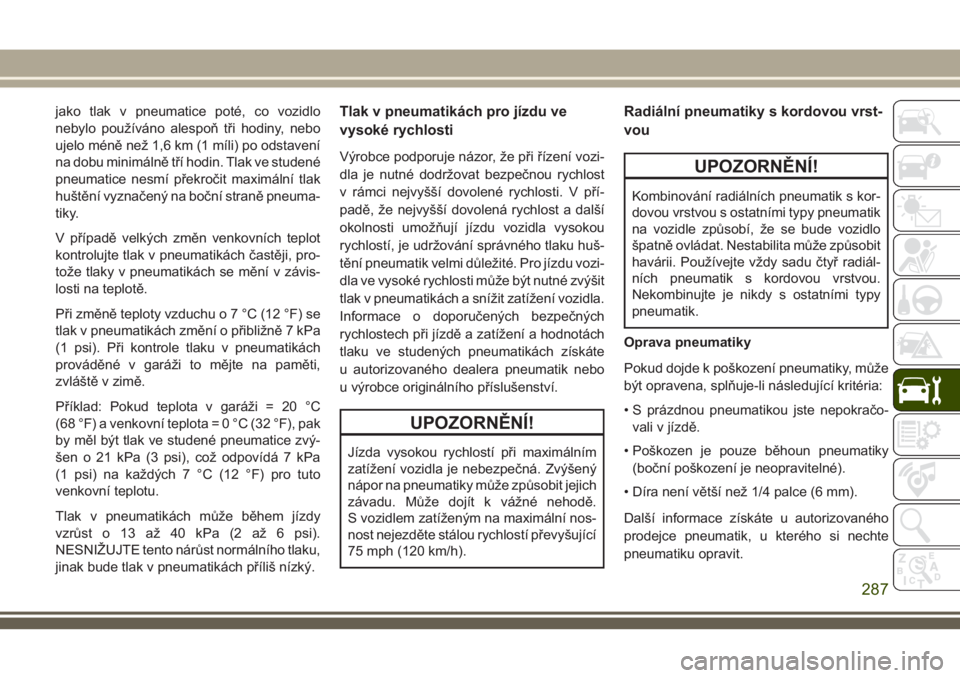

jako tlak v pneumatice poté, co vozidlo
nebylo používáno alespoň tři hodiny, nebo
ujelo méně než 1,6 km (1 míli) po odstavení
na dobu minimálně tří hodin. Tlak ve studené
pneumatice nesmí překročit maximální tlak
huštění vyznačený na boční straně pneuma-
tiky.
V případě velkých změn venkovních teplot
kontrolujte tlak v pneumatikách častěji, pro-
tože tlaky v pneumatikách se mění v závis-
losti na teplotě.
Při změně teploty vzduchuo7°C(12°F)se
tlak v pneumatikách změní o přibližně 7 kPa
(1 psi). Při kontrole tlaku v pneumatikách
prováděné v garáži to mějte na paměti,
zvláště v zimě.
Příklad: Pokud teplota v garáži = 20 °C
(68 °F) a venkovní teplota=0°C(32°F), pak
by měl být tlak ve studené pneumatice zvý-
šen o 21 kPa (3 psi), což odpovídá 7 kPa
(1 psi) na každých 7 °C (12 °F) pro tuto
venkovní teplotu.
Tlak v pneumatikách může během jízdy
vzrůst o 13 až 40 kPa (2 až 6 psi).
NESNIŽUJTE tento nárůst normálního tlaku,
jinak bude tlak v pneumatikách příliš nízký.Tlak v pneumatikách pro jízdu ve
vysoké rychlosti
Výrobce podporuje názor, že při řízení vozi-
dla je nutné dodržovat bezpečnou rychlost
v rámci nejvyšší dovolené rychlosti. V pří-
padě, že nejvyšší dovolená rychlost a další
okolnosti umožňují jízdu vozidla vysokou
rychlostí, je udržování správného tlaku huš-
tění pneumatik velmi důležité. Pro jízdu vozi-
dla ve vysoké rychlosti může být nutné zvýšit
tlak v pneumatikách a snížit zatížení vozidla.
Informace o doporučených bezpečných
rychlostech při jízdě a zatížení a hodnotách
tlaku ve studených pneumatikách získáte
u autorizovaného dealera pneumatik nebo
u výrobce originálního příslušenství.
UPOZORNĚNÍ!
Jízda vysokou rychlostí při maximálním
zatížení vozidla je nebezpečná. Zvýšený
nápor na pneumatiky může způsobit jejich
závadu. Může dojít k vážné nehodě.
S vozidlem zatíženým na maximální nos-
nost nejezděte stálou rychlostí převyšující
75 mph (120 km/h).
Radiální pneumatiky s kordovou vrst-
vou
UPOZORNĚNÍ!
Kombinování radiálních pneumatik s kor-
dovou vrstvou s ostatními typy pneumatik
na vozidle způsobí, že se bude vozidlo
špatně ovládat. Nestabilita může způsobit
havárii. Používejte vždy sadu čtyř radiál-
ních pneumatik s kordovou vrstvou.
Nekombinujte je nikdy s ostatními typy
pneumatik.
Oprava pneumatiky
Pokud dojde k poškození pneumatiky, může
být opravena, splňuje-li následující kritéria:
• S prázdnou pneumatikou jste nepokračo-
vali v jízdě.
• Poškozen je pouze běhoun pneumatiky
(boční poškození je neopravitelné).
• Díra není větší než 1/4 palce (6 mm).
Další informace získáte u autorizovaného
prodejce pneumatik, u kterého si nechte
pneumatiku opravit.
287

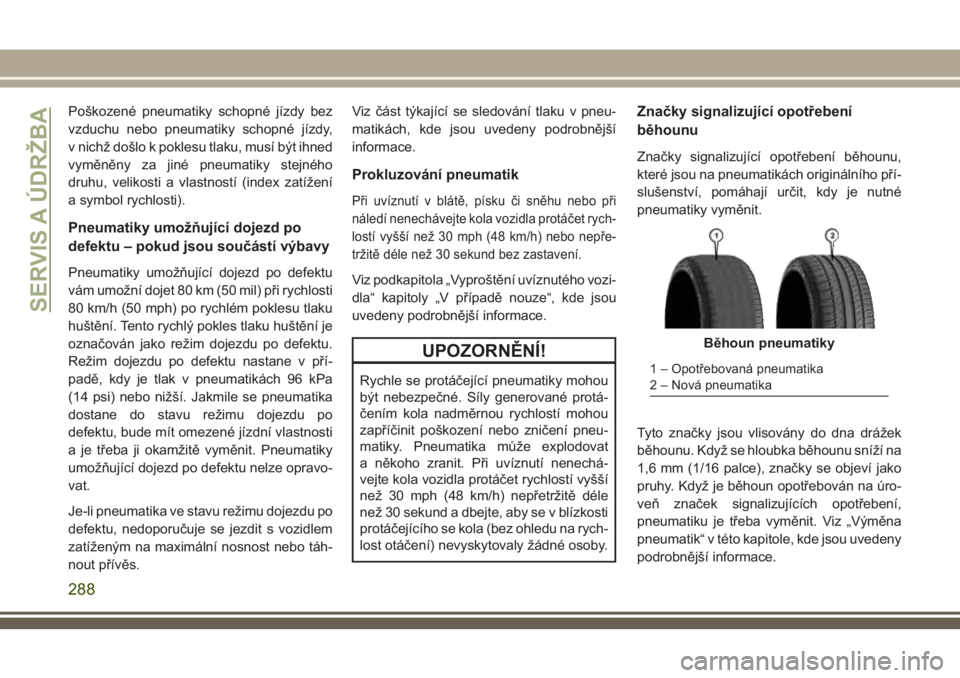

Poškozené pneumatiky schopné jízdy bez
vzduchu nebo pneumatiky schopné jízdy,
v nichž došlo k poklesu tlaku, musí být ihned
vyměněny za jiné pneumatiky stejného
druhu, velikosti a vlastností (index zatížení
a symbol rychlosti).
Pneumatiky umožňující dojezd po
defektu – pokud jsou součástí výbavy
Pneumatiky umožňující dojezd po defektu
vám umožní dojet 80 km (50 mil) při rychlosti
80 km/h (50 mph) po rychlém poklesu tlaku
huštění. Tento rychlý pokles tlaku huštění je
označován jako režim dojezdu po defektu.
Režim dojezdu po defektu nastane v pří-
padě, kdy je tlak v pneumatikách 96 kPa
(14 psi) nebo nižší. Jakmile se pneumatika
dostane do stavu režimu dojezdu po
defektu, bude mít omezené jízdní vlastnosti
a je třeba ji okamžitě vyměnit. Pneumatiky
umožňující dojezd po defektu nelze opravo-
vat.
Je-li pneumatika ve stavu režimu dojezdu po
defektu, nedoporučuje se jezdit s vozidlem
zatíženým na maximální nosnost nebo táh-
nout přívěs.Viz část týkající se sledování tlaku v pneu-
matikách, kde jsou uvedeny podrobnější
informace.
Prokluzování pneumatik
Při uvíznutí v blátě, písku či sněhu nebo při
náledí nenechávejte kola vozidla protáčet rych-
lostí vyšší než 30 mph (48 km/h) nebo nepře-
tržitě déle než 30 sekund bez zastavení.
Viz podkapitola „Vyproštění uvíznutého vozi-
dla“ kapitoly „V případě nouze“, kde jsou
uvedeny podrobnější informace.
UPOZORNĚNÍ!
Rychle se protáčející pneumatiky mohou
být nebezpečné. Síly generované protá-
čením kola nadměrnou rychlostí mohou
zapříčinit poškození nebo zničení pneu-
matiky. Pneumatika může explodovat
a někoho zranit. Při uvíznutí nenechá-
vejte kola vozidla protáčet rychlostí vyšší
než 30 mph (48 km/h) nepřetržitě déle
než 30 sekund a dbejte, aby se v blízkosti
protáčejícího se kola (bez ohledu na rych-
lost otáčení) nevyskytovaly žádné osoby.
Značky signalizující opotřebení
běhounu
Značky signalizující opotřebení běhounu,
které jsou na pneumatikách originálního pří-
slušenství, pomáhají určit, kdy je nutné
pneumatiky vyměnit.
Tyto značky jsou vlisovány do dna drážek
běhounu. Když se hloubka běhounu sníží na
1,6 mm (1/16 palce), značky se objeví jako
pruhy. Když je běhoun opotřebován na úro-
veň značek signalizujících opotřebení,
pneumatiku je třeba vyměnit. Viz „Výměna
pneumatik“ v této kapitole, kde jsou uvedeny
podrobnější informace.
Běhoun pneumatiky
1 – Opotřebovaná pneumatika
2 – Nová pneumatika
SERVIS A ÚDRŽBA
288
