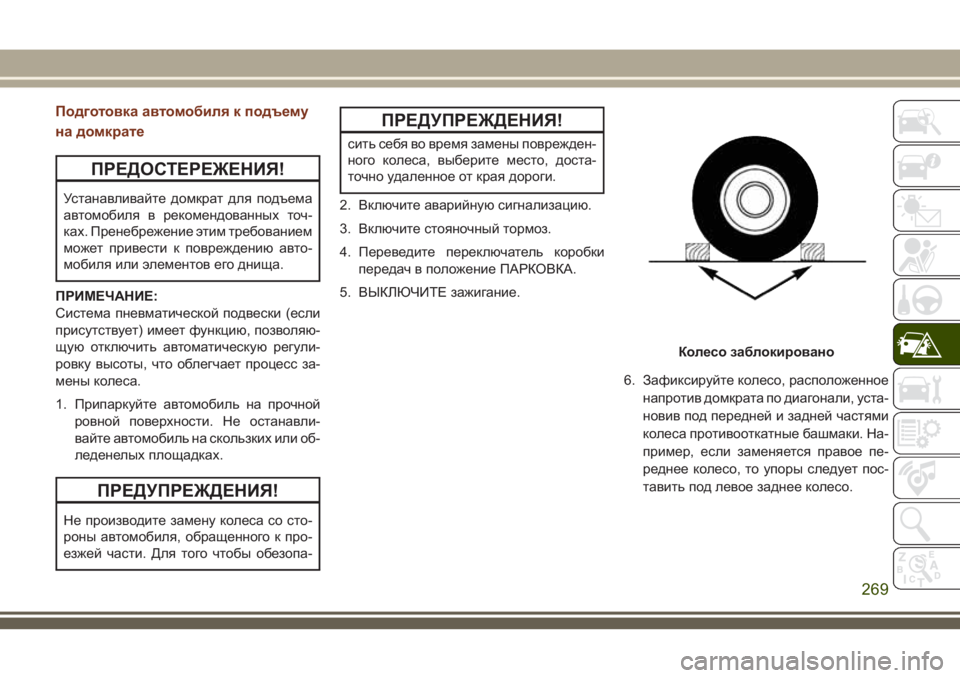

Подготовка автомобиля к подъему
на домкрате
ПРЕДОСТЕРЕЖЕНИЯ!
Устанавливайте домкрат для подъема
автомобиля в рекомендованных точ-
ках. Пренебрежение этим требованием
может привести к повреждению авто-
мобиля или элементов его днища.
ПРИМЕЧАНИЕ:
Система пневматической подвески (если
присутствует) имеет функцию, позволяю-
щую отключить автоматическую регули-
ровку высоты, что облегчает процесс за-
мены колеса.
1. Припаркуйте автомобиль на прочной
ровной поверхности. Не останавли-
вайте автомобиль на скользких или об-
леденелых площадках.
ПРЕДУПРЕЖДЕНИЯ!
Не производите замену колеса со сто-
роны автомобиля, обращенного к про-
езжей части. Для того чтобы обезопа-
ПРЕДУПРЕЖДЕНИЯ!
сить себя во время замены поврежден-
ного колеса, выберите место, доста-
точно удаленное от края дороги.
2. Включите аварийную сигнализацию.
3. Включите стояночный тормоз.
4. Переведите переключатель коробки
передач в положение ПАРКОВКА.
5. ВЫКЛЮЧИТЕ зажигание.
6. Зафиксируйте колесо, расположенное
напротив домкрата по диагонали, уста-
новив под передней и задней частями
колеса противооткатные башмаки. На-
пример, если заменяется правое пе-
реднее колесо, то упоры следует пос-
тавить под левое заднее колесо.
Колесо заблокировано
269
Page 272 of 458

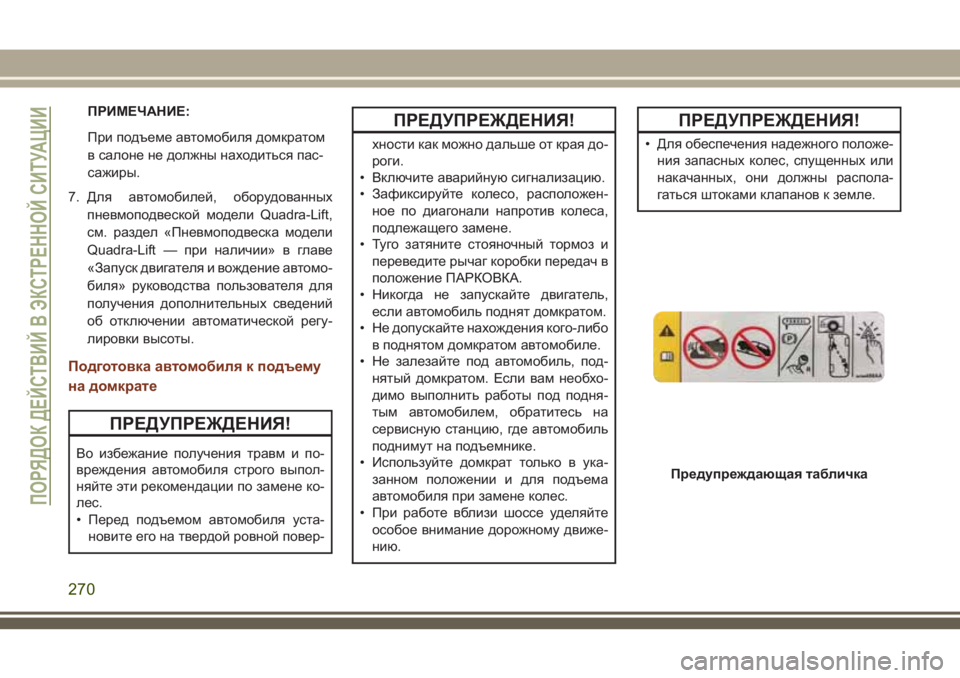

ПРИМЕЧАНИЕ:
При подъеме автомобиля домкратом
в салоне не должны находиться пас-
сажиры.
7. Для автомобилей, оборудованных
пневмоподвеской модели Quadra-Lift,
см. раздел «Пневмоподвеска модели
Quadra-Lift — при наличии» в главе
«Запуск двигателя и вождение автомо-
биля» руководства пользователя для
получения дополнительных сведений
об отключении автоматической регу-
лировки высоты.
Подготовка автомобиля к подъему
на домкрате
ПРЕДУПРЕЖДЕНИЯ!
Во избежание получения травм и по-
вреждения автомобиля строго выпол-
няйте эти рекомендации по замене ко-
лес.
• Перед подъемом автомобиля уста-
новите его на твердой ровной повер-
ПРЕДУПРЕЖДЕНИЯ!
хности как можно дальше от края до-
роги.
• Включите аварийную сигнализацию.
• Зафиксируйте колесо, расположен-
ное по диагонали напротив колеса,
подлежащего замене.
• Туго затяните стояночный тормоз и
переведите рычаг коробки передач в
положение ПАРКОВКА.
• Никогда не запускайте двигатель,
если автомобиль поднят домкратом.
• Не допускайте нахождения кого-либо
в поднятом домкратом автомобиле.
• Не залезайте под автомобиль, под-
нятый домкратом. Если вам необхо-
димо выполнить работы под подня-
тым автомобилем, обратитесь на
сервисную станцию, где автомобиль
поднимут на подъемнике.
• Используйте домкрат только в ука-
занном положении и для подъема
автомобиля при замене колес.
• При работе вблизи шоссе уделяйте
особое внимание дорожному движе-
нию.
ПРЕДУПРЕЖДЕНИЯ!
• Для обеспечения надежного положе-
ния запасных колес, спущенных или
накачанных, они должны распола-
гаться штоками клапанов к земле.
Предупреждающая табличка
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
270
Page 273 of 458

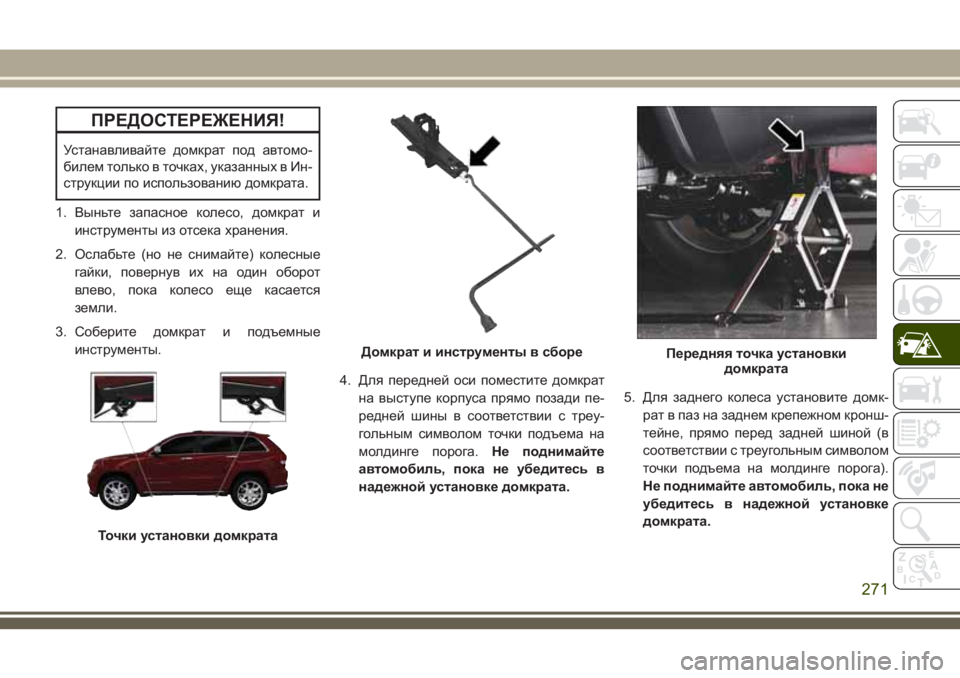

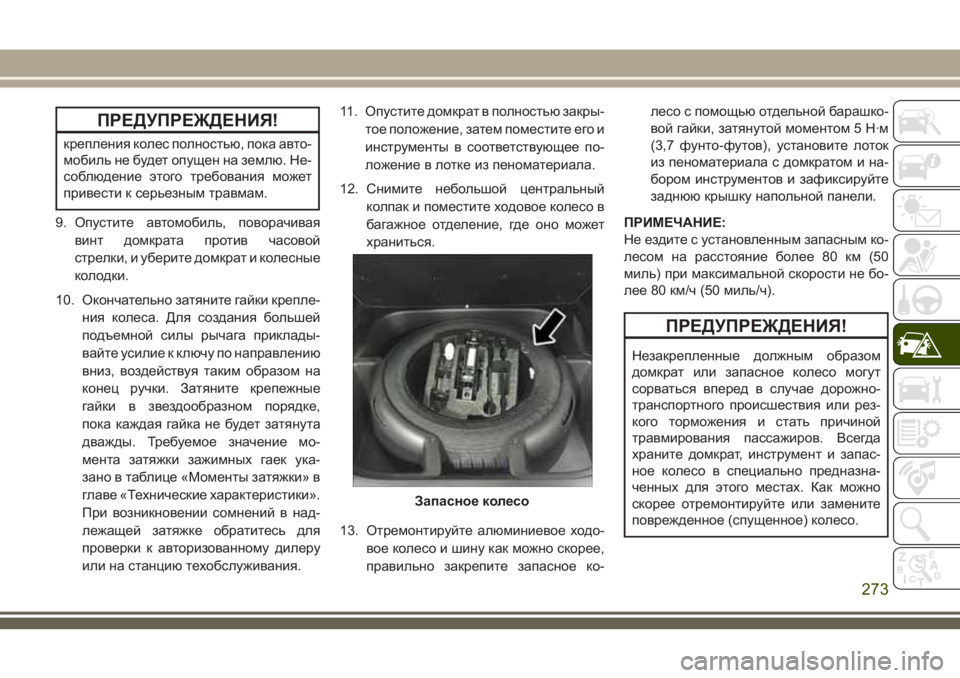

ПРЕДОСТЕРЕЖЕНИЯ!
Устанавливайте домкрат под автомо-
билем только в точках, указанных в Ин-
струкции по использованию домкрата.
1. Выньте запасное колесо, домкрат и
инструменты из отсека хранения.
2. Ослабьте (но не снимайте) колесные
гайки, повернув их на один оборот
влево, пока колесо еще касается
земли.
3. Соберите домкрат и подъемные
инструменты.
4. Для передней оси поместите домкрат
на выступе корпуса прямо позади пе-
редней шины в соответствии с треу-
гольным символом точки подъема на
молдинге порога.Не поднимайте
автомобиль, пока не убедитесь в
надежной установке домкрата.5. Для заднего колеса установите домк-
рат в паз на заднем крепежном кронш-
тейне, прямо перед задней шиной (в
соответствии с треугольным символом
точки подъема на молдинге порога).
Не поднимайте автомобиль, пока не
убедитесь в надежной установке
домкрата.
Точки установки домкрата
Домкрат и инструменты в сбореПередняя точка установки
домкрата
271
Page 274 of 458

ПРЕДОСТЕРЕЖЕНИЯ!
НЕ поднимайте автомобиль за мол-
динг порога борта кузова. Убедитесь в
том, что домкрат находится в соответс-
твующей точке крепления на внутрен-
ней стороне панели. Неправильное вы-
полнение процедуры может привести к
повреждениям автомобиля.6. Поднимите автомобиль, поворачивая
винт домкрата по часовой стрелке.
Поднимайте автомобиль до тех пор,
пока поврежденное колесо не отор-
вется от опорной площадки и не поя-
вится достаточно места для установки
запасной шины. Обеспечьте мини-
мальный просвет между колесом и
опорной поверхностью для обеспече-
ния максимальной устойчивости.
ПРЕДУПРЕЖДЕНИЯ!
Подъем автомобиля на высоту больше
необходимой делает его менее устой-
чивым. Автомобиль может сорваться с
домкрата и травмировать находящихся
поблизости людей. Поэтому всегда
поднимайте автомобиль только на ми-
нимальную высоту, достаточную для
замены колеса.
7. Снимите крепежные гайки и само
колесо.
8. Поместите запасное колесо/шину на
автомобиль и установите гайки кони-
ческими концами к колесу. Слегка за-
тяните гайки.
ПРЕДОСТЕРЕЖЕНИЯ!
Следите за тем, чтобы при установке
запасное колесо было обращено кол-
пачками ниппелей наружу. Неправиль-
ная установка подкачиваемого запас-
ного колеса может стать причиной
повреждения автомобиля.
ПРЕДУПРЕЖДЕНИЯ!
Во избежание соскальзывания автомо-

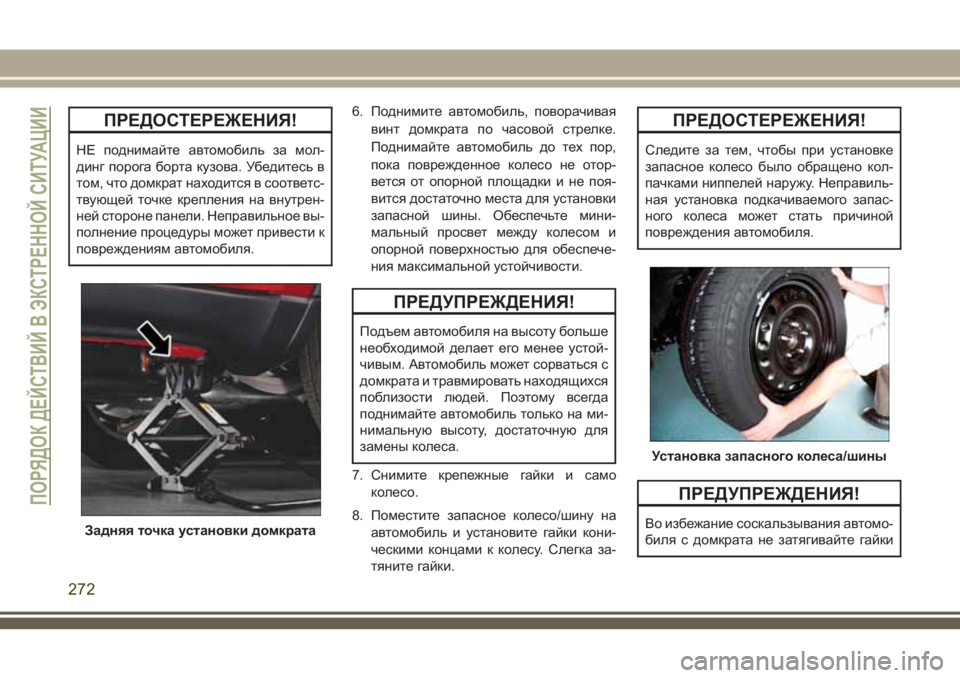

биля с домкрата не затягивайте гайкиЗадняя точка установки домкрата
Установка запасного колеса/шины
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
272
Page 275 of 458

ПРЕДУПРЕЖДЕНИЯ!
крепления колес полностью, пока авто-
мобиль не будет опущен на землю. Не-
соблюдение этого требования может
привести к серьезным травмам.
9. Опустите автомобиль, поворачивая
винт домкрата против часовой
стрелки, и уберите домкрат и колесные
колодки.
10. Окончательно затяните гайки крепле-
ния колеса. Для создания большей
подъемной силы рычага приклады-
вайте усилие к ключу по направлению
вниз, воздействуя таким образом на
конец ручки. Затяните крепежные
гайки в звездообразном порядке,
пока каждая гайка не будет затянута
дважды. Требуемое значение мо-
мента затяжки зажимных гаек ука-
зано в таблице «Моменты затяжки» в
главе «Технические характеристики».
При возникновении сомнений в над-
лежащей затяжке обратитесь для
проверки к авторизованному дилеру
или на станцию техобслуживания.11. Опустите домкрат в полностью закры-
тое положение, затем поместите его и
инструменты в соответствующее по-
ложение в лотке из пеноматериала.
12. Снимите небольшой центральный
колпак и поместите ходовое колесо в
багажное отделение, где оно может
храниться.
13. Отремонтируйте алюминиевое ходо-
вое колесо и шину как можно скорее,
правильно закрепите запасное ко-лесо с помощью отдельной барашко-
вой гайки, затянутой моментом 5 Н·м
(3,7 фунто-футов), установите лоток
из пеноматериала с домкратом и на-
бором инструментов и зафиксируйте
заднюю крышку напольной панели.
ПРИМЕЧАНИЕ:
Не ездите с установленным запасным ко-
лесом на расстояние более 80 км (50
миль) при максимальной скорости не бо-
лее 80 км/ч (50 миль/ч).
ПРЕДУПРЕЖДЕНИЯ!
Незакрепленные должным образом
домкрат или запасное колесо могут
сорваться вперед в случае дорожно-
транспортного происшествия или рез-
кого торможения и стать причиной
травмирования пассажиров. Всегда
храните домкрат, инструмент и запас-
ное колесо в специально предназна-
ченных для этого местах. Как можно
скорее отремонтируйте или замените
поврежденное (спущенное) колесо.
Запасное колесо
273
Page 276 of 458

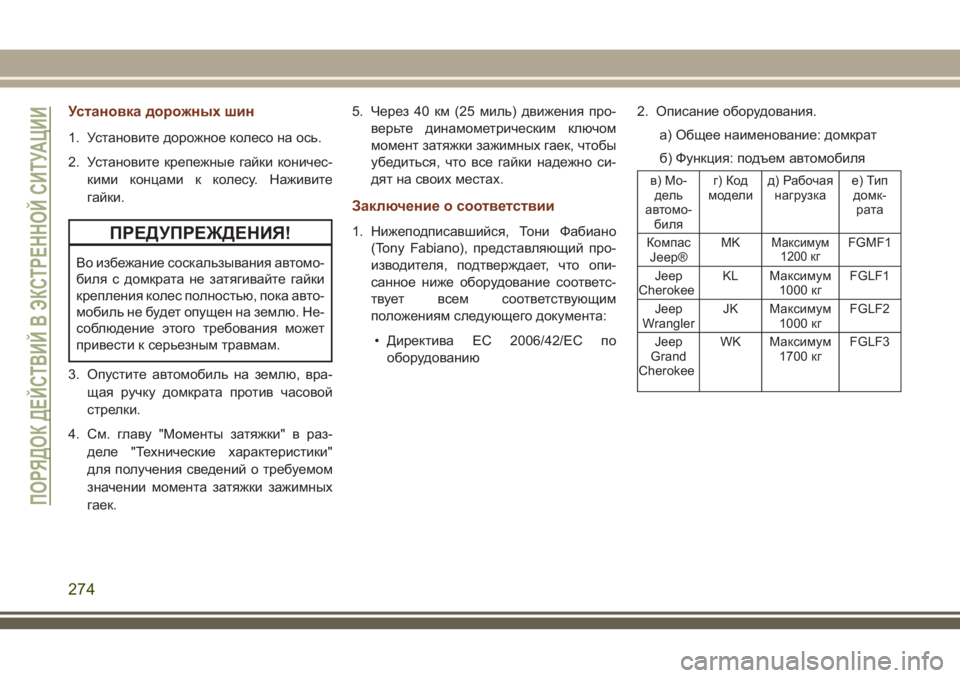

Установка дорожных шин
1. Установите дорожное колесо на ось.
2. Установите крепежные гайки коничес-
кими концами к колесу. Наживите
гайки.
ПРЕДУПРЕЖДЕНИЯ!
Во избежание соскальзывания автомо-
биля с домкрата не затягивайте гайки
крепления колес полностью, пока авто-
мобиль не будет опущен на землю. Не-
соблюдение этого требования может
привести к серьезным травмам.
3. Опустите автомобиль на землю, вра-
щая ручку домкрата против часовой
стрелки.
4. См. главу "Моменты затяжки" в раз-
деле "Технические характеристики"
для получения сведений о требуемом
значении момента затяжки зажимных
гаек.5. Через 40 км (25 миль) движения про-
верьте динамометрическим ключом
момент затяжки зажимных гаек, чтобы
убедиться, что все гайки надежно си-
дят на своих местах.
Заключение о соответствии
1. Нижеподписавшийся, Тони Фабиано
(Tony Fabiano), представляющий про-
изводителя, подтверждает, что опи-
санное ниже оборудование соответс-
твует всем соответствующим
положениям следующего документа:
• Директива EC 2006/42/EC по
оборудованию2. Описание оборудования.
а) Общее наименование: домкрат
б) Функция: подъем автомобиля
в) Мо-
дель
автомо-
биляг) Код
моделид) Рабочая
нагрузкае) Тип
домк-
рата
Компас
Jeep®MK
Максимум
1200 кгFGMF1
Jeep
CherokeeKL Максимум
1000 кгFGLF1
Jeep
WranglerJK Максимум
1000 кгFGLF2
Jeep
Grand
CherokeeWK Максимум
1700 кгFGLF3
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
274
Page 277 of 458

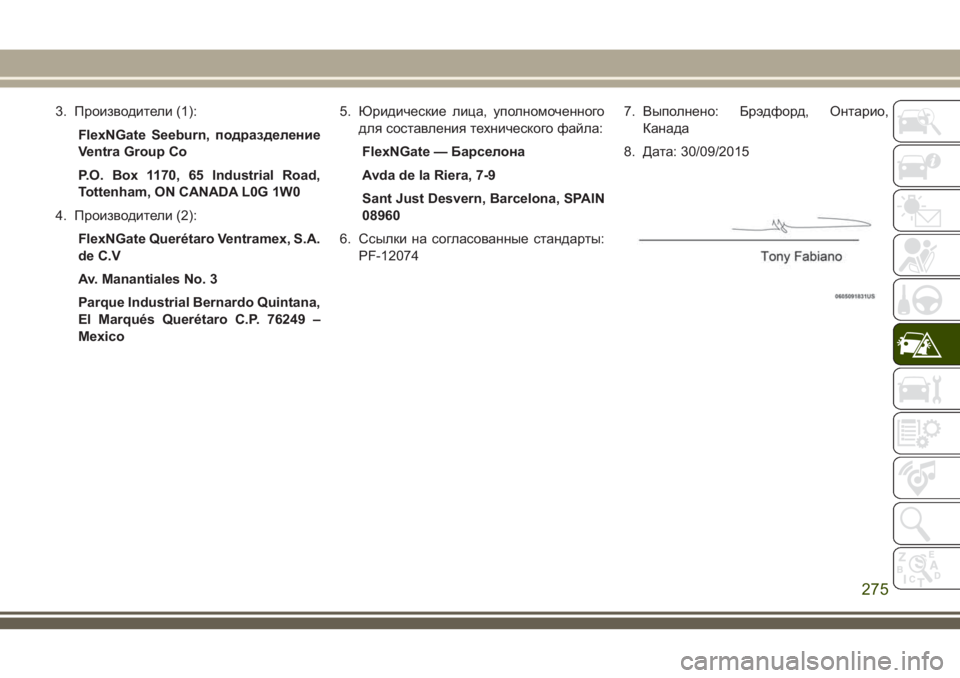

3. Производители (1):
FlexNGate Seeburn, подразделение
Ventra Group Co
P.O. Box 1170, 65 Оdustrial Road,
Tottenham, ON CANADA L0G 1W0
4. Производители (2):
FlexNGate Querétaro Ventramex, S.A.
de C.V
Av. Manantiales No. 3
Parque Оdustrial Bernardo Quintana,
El Marqués Querétaro C.P. 76249 –
Mexico5. Юридические лица, уполномоченного
для составления технического файла:
FlexNGate — Барселона
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPAIN
08960
6. Ссылки на согласованные стандарты:
PF-120747. Выполнено: Брэдфорд, Онтарио,
Канада
8. Дата: 30/09/2015
275
Page 278 of 458

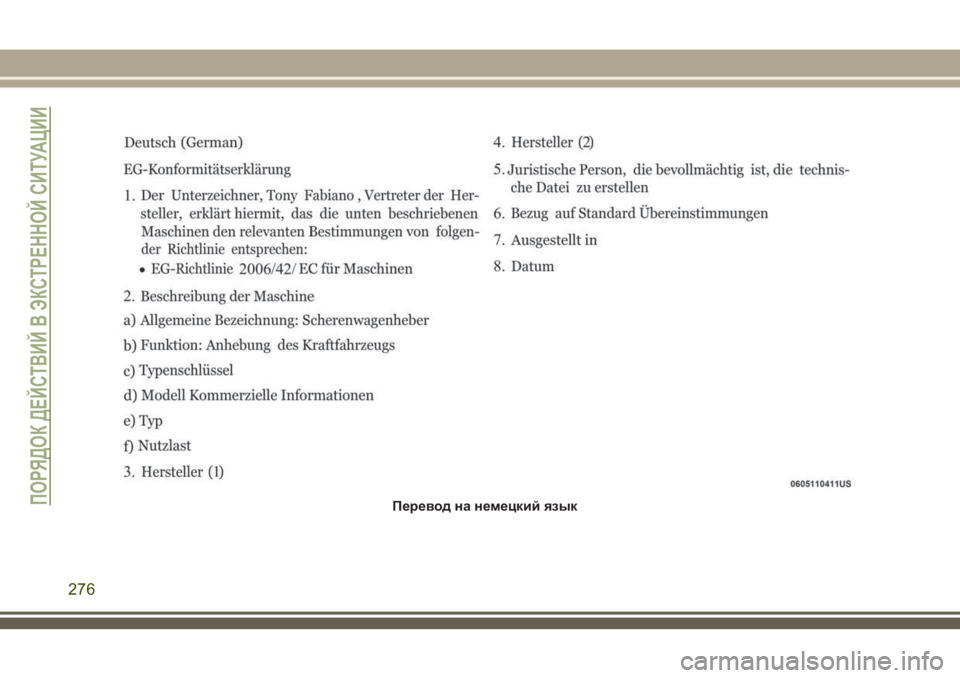

Перевод на немецкий языкПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
276
Page 279 of 458

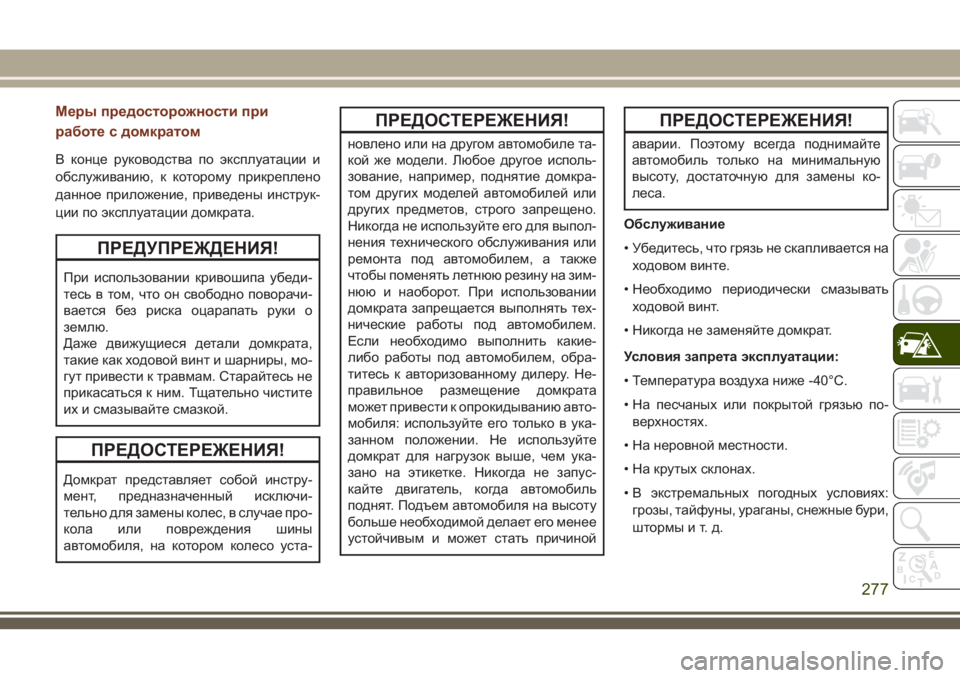

Меры предосторожности при
работе с домкратом
В конце руководства по эксплуатации и
обслуживанию, к которому прикреплено
данное приложение, приведены инструк-
ции по эксплуатации домкрата.
ПРЕДУПРЕЖДЕНИЯ!
При использовании кривошипа убеди-
тесь в том, что он свободно поворачи-
вается без риска оцарапать руки о
землю.
Даже движущиеся детали домкрата,
такие как ходовой винт и шарниры, мо-
гут привести к травмам. Старайтесь не
прикасаться к ним. Тщательно чистите
их и смазывайте смазкой.
ПРЕДОСТЕРЕЖЕНИЯ!
Домкрат представляет собой инстру-
мент, предназначенный исключи-
тельно для замены колес, в случае про-
кола или повреждения шины
автомобиля, на котором колесо уста-
ПРЕДОСТЕРЕЖЕНИЯ!
новлено или на другом автомобиле та-
кой же модели. Любое другое исполь-
зование, например, поднятие домкра-
том других моделей автомобилей или
других предметов, строго запрещено.
Никогда не используйте его для выпол-
нения технического обслуживания или
ремонта под автомобилем, а также
чтобы поменять летнюю резину на зим-
нюю и наоборот. При использовании
домкрата запрещается выполнять тех-
нические работы под автомобилем.
Если необходимо выполнить какие-
либо работы под автомобилем, обра-
титесь к авторизованному дилеру. Не-
правильное размещение домкрата
может привести к опрокидыванию авто-
мобиля: используйте его только в ука-
занном положении. Не используйте
домкрат для нагрузок выше, чем ука-
зано на этикетке. Никогда не запус-
кайте двигатель, когда автомобиль
поднят. Подъем автомобиля на высоту
больше необходимой делает его менее
устойчивым и может стать причиной
ПРЕДОСТЕРЕЖЕНИЯ!
аварии. Поэтому всегда поднимайте
автомобиль только на минимальную
высоту, достаточную для замены ко-
леса.
Обслуживание
• Убедитесь, что грязь не скапливается на
ходовом винте.
• Необходимо периодически смазывать
ходовой винт.
• Никогда не заменяйте домкрат.
Условия запрета эксплуатации:
• Температура воздуха ниже -40°C.
• На песчаных или покрытой грязью по-
верхностях.
• На неровной местности.
• На крутых склонах.
• В экстремальных погодных условиях:
грозы, тайфуны, ураганы, снежные бури,
штормы и т. д.
277
Page 280 of 458

ЗАПУСК ДВИГАТЕЛЯ ОТ
АККУМУЛЯТОРА ДРУГОГО
АВТОМОБИЛЯ
Двигатель автомобиля с разряженным ак-
кумулятором можно запустить от аккуму-
лятора другого автомобиля с помощью
соединительных кабелей или с помощью
переносного вспомогательного аккумуля-
тора. При неправильном выполнении за-
пуск двигателя от другого автомобиля мо-
жет быть опасен, поэтому внимательно
следуйте инструкциям по выполнению
данной процедуры, представленным в
этом разделе.
ПРЕДУПРЕЖДЕНИЯ!
Не пытайтесь завести автомобиль от
внешнего источника тока, если аккуму-
ляторная батарея замерзла. Это может
привести к разрыву или взрыву разря-
женной батареи и послужить причиной
серьезной травмы.
ПРЕДОСТЕРЕЖЕНИЯ!
Не допускается применение перенос-
ного вспомогательного аккумулятора
или другого источника тока с напряже-
нием более 12 В, в противном случае
может произойти повреждение аккуму-
лятора, стартера, генератора или элек-
трической системы.
ПРИМЕЧАНИЕ:
При использовании переносного вспомо-
гательного аккумулятора следуйте ин-
струкциям и мерам предосторожности,
указанным производителем.
Подготовка к запуску от другого
автомобиля
В этом автомобиле аккумуляторная бата-
рея расположена под сиденьем перед-
него пассажира. Под капотом находятся
дистанционные клеммы, использующи-
еся для пуска двигателя от внешнего ис-
точника питания.

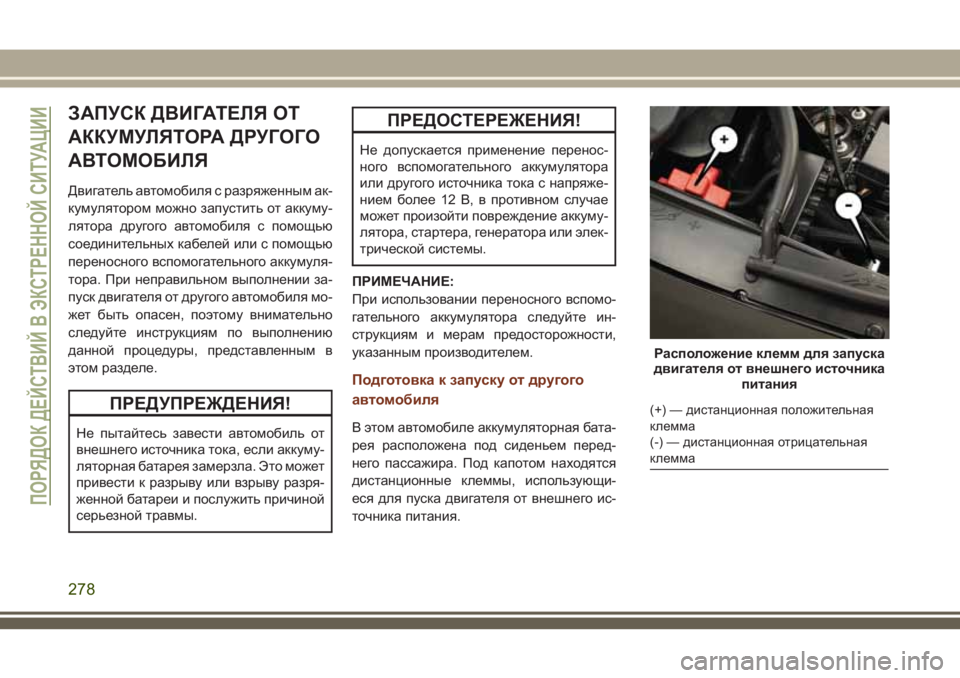

Расположение клемм для запуска
двигателя от внешнего источника
питания
(+) — дистанционная положительная
клемма
(-) — дистанционная отрицательная
клемма
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
278
