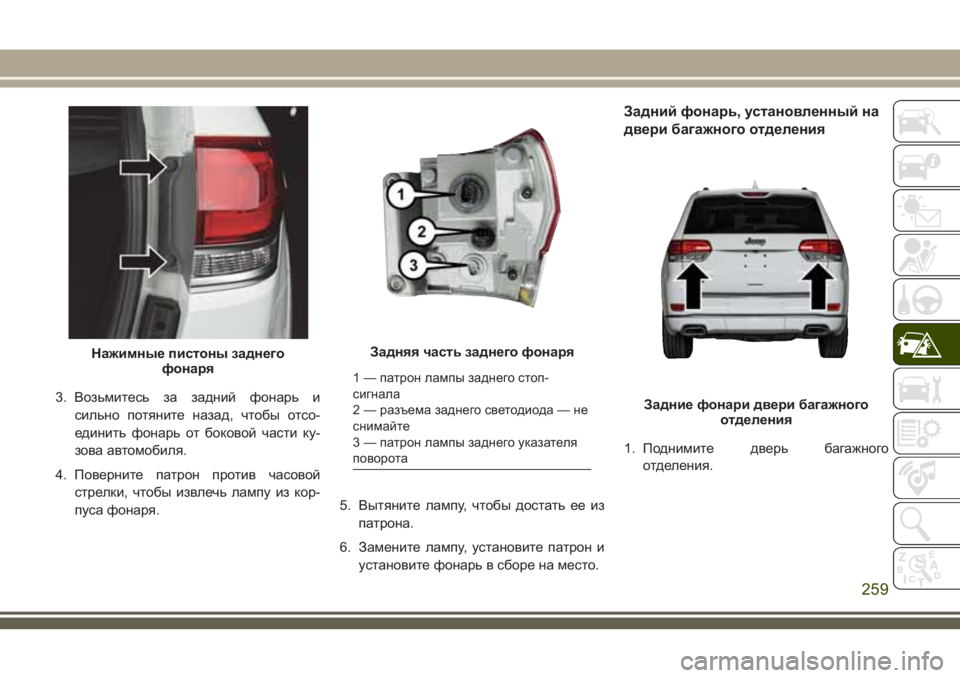

3. Возьмитесь за задний фонарь и
сильно потяните назад, чтобы отсо-
единить фонарь от боковой части ку-
зова автомобиля.
4. Поверните патрон против часовой
стрелки, чтобы извлечь лампу из кор-
пуса фонаря.5. Вытяните лампу, чтобы достать ее из
патрона.
6. Замените лампу, установите патрон и
установите фонарь в сборе на место.
Задний фонарь, установленный на
двери багажного отделения
1. Поднимите дверь багажного
отделения.
Нажимные пистоны заднего
фонаряЗадняя часть заднего фонаря
1 — патрон лампы заднего стоп-
сигнала
2 — разъема заднего светодиода — не
снимайте
3 — патрон лампы заднего указателя
поворота
Задние фонари двери багажного
отделения
259

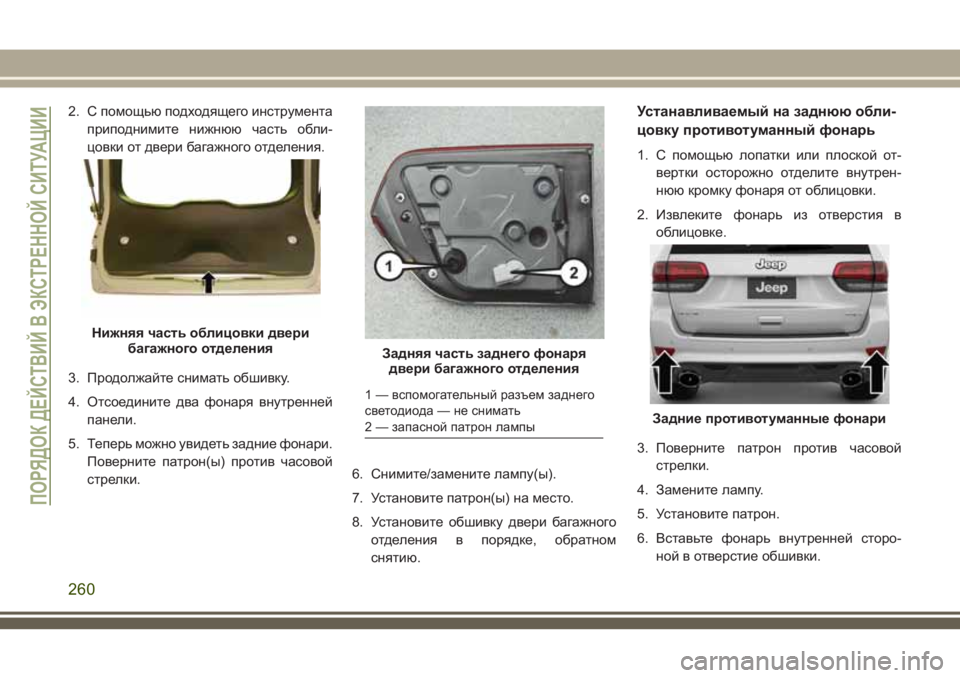

2. С помощью подходящего инструмента
приподнимите нижнюю часть обли-
цовки от двери багажного отделения.
3. Продолжайте снимать обшивку.
4. Отсоедините два фонаря внутренней
панели.
5. Теперь можно увидеть задние фонари.
Поверните патрон(ы) против часовой
стрелки.6. Снимите/замените лампу(ы).
7. Установите патрон(ы) на место.
8. Установите обшивку двери багажного
отделения в порядке, обратном
снятию.Устанавливаемый на заднюю обли-
цовку противотуманный фонарь
1. С помощью лопатки или плоской от-
вертки осторожно отделите внутрен-
нюю кромку фонаря от облицовки.
2. Извлеките фонарь из отверстия в
облицовке.
3. Поверните патрон против часовой
стрелки.
4. Замените лампу.
5. Установите патрон.
6. Вставьте фонарь внутренней сторо-
ной в отверстие обшивки.
Нижняя часть облицовки двери
багажного отделения
Задняя часть заднего фонаря
двери багажного отделения
1 — вспомогательный разъем заднего
светодиода — не снимать
2 — запасной патрон лампы
Задние противотуманные фонари
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
260

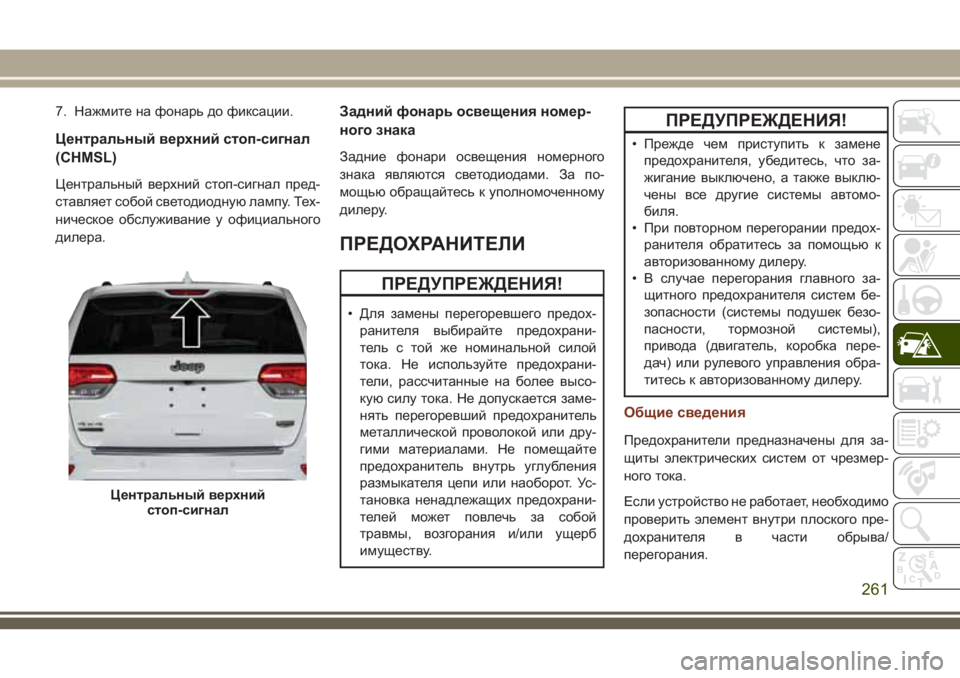

7. Нажмите на фонарь до фиксации.
Центральный верхний стоп-сигнал
(CHMSL)
Центральный верхний стоп-сигнал пред-
ставляет собой светодиодную лампу. Тех-
ническое обслуживание у официального
дилера.
Задний фонарь освещения номер-
ного знака
Задние фонари освещения номерного
знака являются светодиодами. За по-
мощью обращайтесь к уполномоченному
дилеру.
ПРЕДОХРАНИТЕЛИ
ПРЕДУПРЕЖДЕНИЯ!
• Для замены перегоревшего предох-
ранителя выбирайте предохрани-
тель с той же номинальной силой
тока. Не используйте предохрани-
тели, рассчитанные на более высо-
кую силу тока. Не допускается заме-
нять перегоревший предохранитель
металлической проволокой или дру-
гими материалами. Не помещайте
предохранитель внутрь углубления
размыкателя цепи или наоборот. Ус-
тановка ненадлежащих предохрани-
телей может повлечь за собой
травмы, возгорания и/или ущерб
имуществу.
ПРЕДУПРЕЖДЕНИЯ!
• Прежде чем приступить к замене
предохранителя, убедитесь, что за-
жигание выключено, а также выклю-
чены все другие системы автомо-
биля.
• При повторном перегорании предох-
ранителя обратитесь за помощью к
авторизованному дилеру.
• В случае перегорания главного за-
щитного предохранителя систем бе-
зопасности (системы подушек безо-
пасности, тормозной системы),
привода (двигатель, коробка пере-
дач) или рулевого управления обра-
титесь к авторизованному дилеру.
Общие сведения
Предохранители предназначены для за-
щиты электрических систем от чрезмер-
ного тока.
Если устройство не работает, необходимо
проверить элемент внутри плоского пре-
дохранителя в части обрыва/
перегорания.
Центральный верхний
стоп-сигнал
261

Кроме того, следует помнить о том, что
длительное использование разъемов пи-
тания при выключенном двигателе может
привести к разряду аккумуляторной бата-

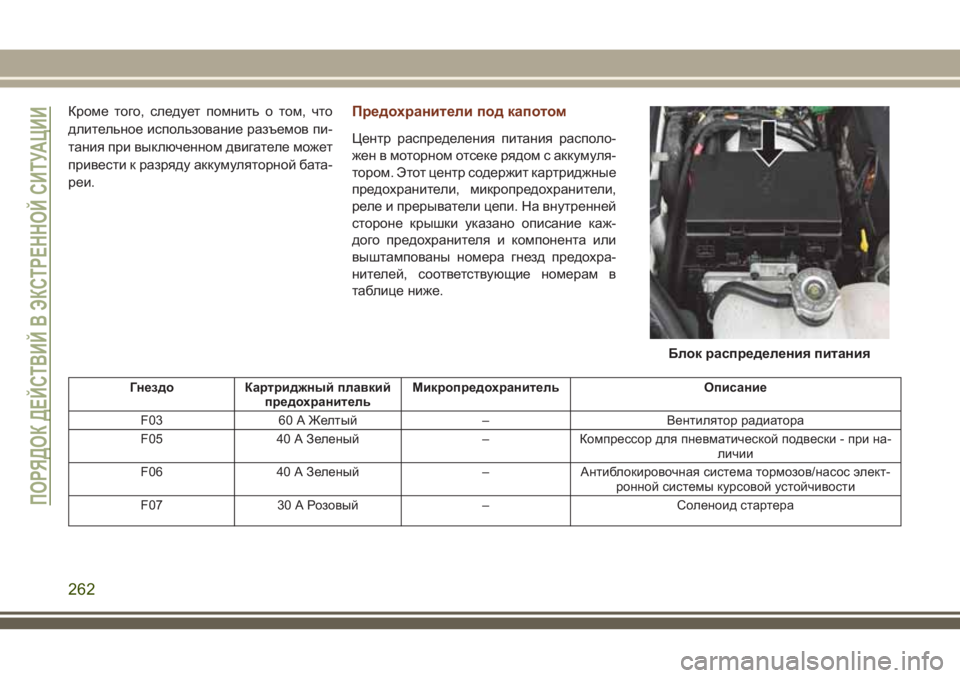

реи.Предохранители под капотом
Центр распределения питания располо-
жен в моторном отсеке рядом с аккумуля-
тором. Этот центр содержит картриджные
предохранители, микропредохранители,
реле и прерыватели цепи. На внутренней
стороне крышки указано описание каж-
дого предохранителя и компонента или
выштампованы номера гнезд предохра-
нителей, соответствующие номерам в
таблице ниже.
Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F03 60 АЖелтый – Вентилятор радиатора
F05 40 АЗеленый – Компрессор для пневматической подвески - при на-
личии
F06 40 АЗеленый – Антиблокировочная система тормозов/насос элект-
ронной системы курсовой устойчивости
F07 30 АРозовый – Соленоид стартера
Блок распределения питания
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
262

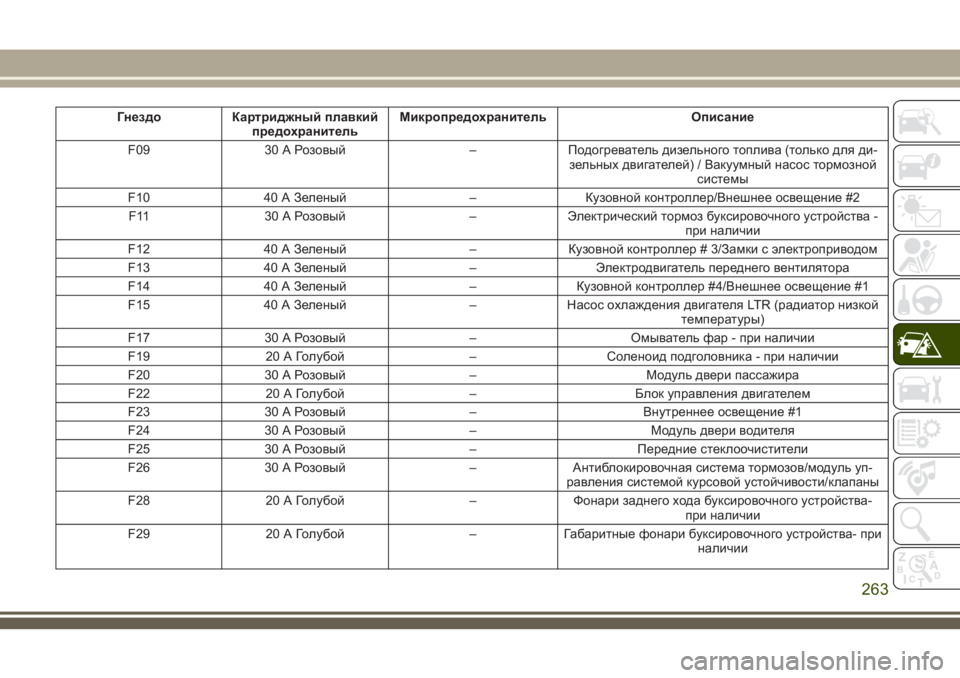

Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F09 30 АРозовый – Подогреватель дизельного топлива (только для ди-
зельных двигателей) / Вакуумный насос тормозной
системы
F10 40 АЗеленый – Кузовной контроллер/Внешнее освещение #2
F11 30 АРозовый – Электрический тормоз буксировочного устройства -
при наличии
F12 40 АЗеленый – Кузовной контроллер # 3/Замки с электроприводом
F13 40 АЗеленый – Электродвигатель переднего вентилятора
F14 40 АЗеленый – Кузовной контроллер #4/Внешнее освещение #1
F15 40 АЗеленый – Насос охлаждения двигателя LTR (радиатор низкой
температуры)
F17 30 АРозовый – Омыватель фар - при наличии
F19 20 АГолубой – Соленоид подголовника - при наличии
F20 30 АРозовый – Модуль двери пассажира
F22 20 АГолубой – Блок управления двигателем
F23 30 АРозовый – Внутреннее освещение #1
F24 30 АРозовый – Модуль двери водителя
F25 30 АРозовый – Передние стеклоочистители
F26 30 АРозовый – Антиблокировочная система тормозов/модуль уп-
равления системой курсовой устойчивости/клапаны
F28 20 АГолубой – Фонари заднего хода буксировочного устройства-
при наличии
F29 20 АГолубой – Габаритные фонари буксировочного устройства- при
наличии
263

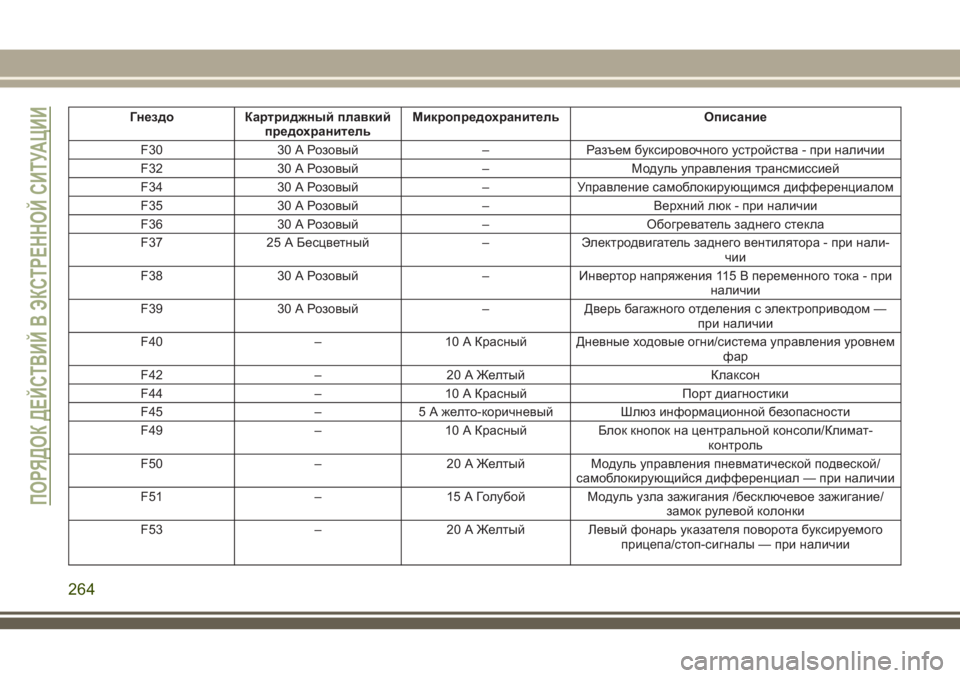

Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F30 30 АРозовый – Разъем буксировочного устройства - при наличии
F32 30 АРозовый – Модуль управления трансмиссией
F34 30 АРозовый – Управление самоблокирующимся дифференциалом
F35 30 АРозовый – Верхний люк - при наличии
F36 30 АРозовый – Обогреватель заднего стекла
F37 25 АБесцветный – Электродвигатель заднего вентилятора - при нали-
чии
F38 30 АРозовый – Инвертор напряжения 115 В переменного тока - при
наличии
F39 30 АРозовый – Дверь багажного отделения с электроприводом —
при наличии
F40 – 10 АКрасный Дневные ходовые огни/система управления уровнем
фар
F42 – 20 АЖелтый Клаксон
F44 – 10 АКрасный Порт диагностики
F45 – 5 Ажелто-коричневый Шлюз информационной безопасности
F49 – 10 АКрасный Блок кнопок на центральной консоли/Климат-
контроль
F50 – 20 АЖелтый Модуль управления пневматической подвеской/
самоблокирующийся дифференциал — при наличии
F51 – 15 АГолубой Модуль узла зажигания /бесключевое зажигание/
замок рулевой колонки
F53 – 20 АЖелтый Левый фонарь указателя поворота буксируемого
прицепа/стоп-сигналы — при наличии
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
264

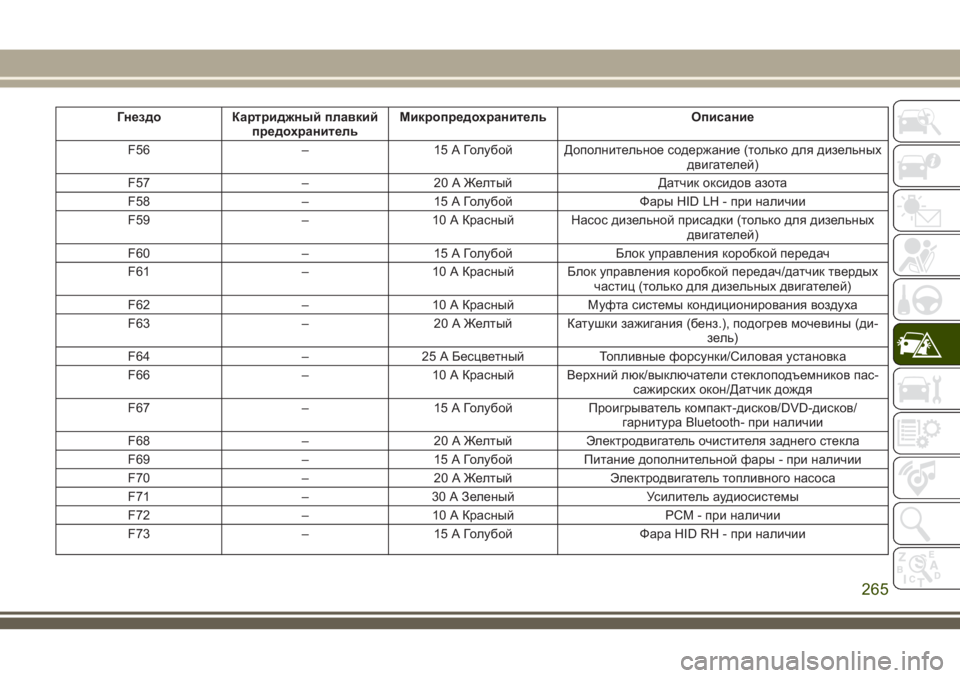

Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F56 – 15 АГолубой Дополнительное содержание (только для дизельных
двигателей)
F57 – 20 АЖелтый Датчик оксидов азота
F58 – 15 АГолубой Фары HID LH - при наличии
F59 – 10 АКрасный Насос дизельной присадки (только для дизельных
двигателей)
F60 – 15 АГолубой Блок управления коробкой передач
F61 – 10 АКрасный Блок управления коробкой передач/датчик твердых
частиц (только для дизельных двигателей)
F62 – 10 АКрасный Муфта системы кондиционирования воздуха
F63 – 20 АЖелтый Катушки зажигания (бенз.), подогрев мочевины (ди-
зель)
F64 – 25 АБесцветный Топливные форсунки/Силовая установка
F66 – 10 АКрасный Верхний люк/выключатели стеклоподъемников пас-
сажирских окон/Датчик дождя
F67 – 15 АГолубой Проигрыватель компакт-дисков/DVD-дисков/
гарнитура Bluetooth- при наличии
F68 – 20 АЖелтый Электродвигатель очистителя заднего стекла
F69 – 15 АГолубой Питание дополнительной фары - при наличии
F70 – 20 АЖелтый Электродвигатель топливного насоса
F71 – 30 АЗеленый Усилитель аудиосистемы
F72 – 10 АКрасный PCM - при наличии
F73 – 15 АГолубой Фара HID RH - при наличии
265

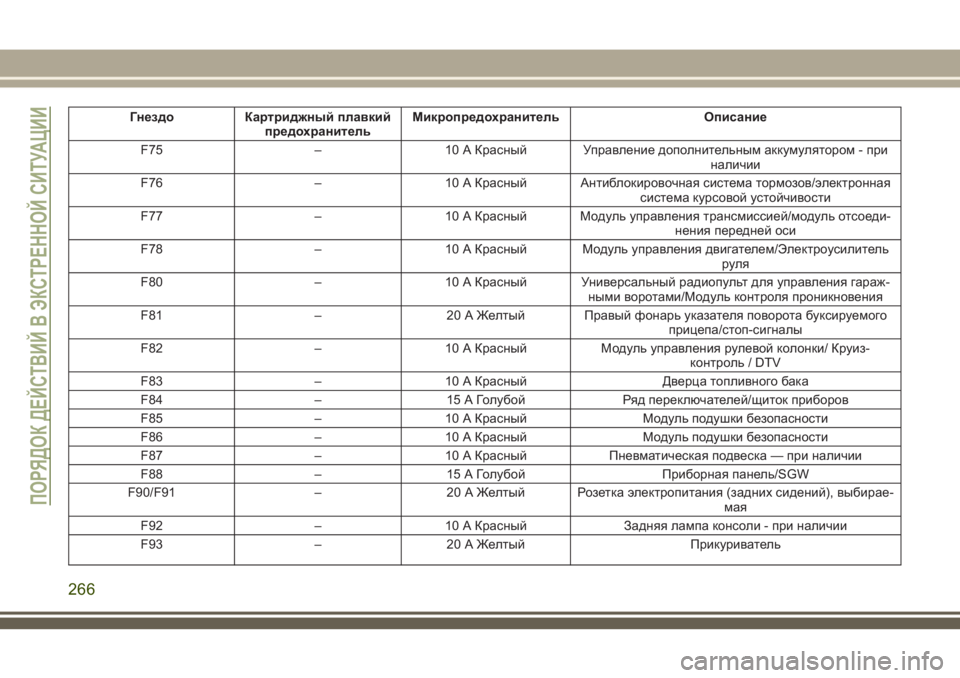

Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F75 – 10 АКрасный Управление дополнительным аккумулятором - при
наличии
F76 – 10 АКрасный Антиблокировочная система тормозов/электронная
система курсовой устойчивости
F77 – 10 АКрасный Модуль управления трансмиссией/модуль отсоеди-
нения передней оси
F78 – 10 АКрасный Модуль управления двигателем/Электроусилитель
руля
F80 – 10 АКрасный Универсальный радиопульт для управления гараж-
ными воротами/Модуль контроля проникновения
F81 – 20 АЖелтый Правый фонарь указателя поворота буксируемого
прицепа/стоп-сигналы
F82 – 10 АКрасный Модуль управления рулевой колонки/ Круиз-
контроль / DTV
F83 – 10 АКрасный Дверца топливного бака
F84 – 15 АГолубой Ряд переключателей/щиток приборов
F85 – 10 АКрасный Модуль подушки безопасности
F86 – 10 АКрасный Модуль подушки безопасности
F87 – 10 АКрасный Пневматическая подвеска — при наличии
F88 – 15 АГолубой Приборная панель/SGW
F90/F91 – 20 АЖелтый Розетка электропитания (задних сидений), выбирае-
мая
F92 – 10 АКрасный Задняя лампа консоли - при наличии
F93 – 20 АЖелтый Прикуриватель
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
266

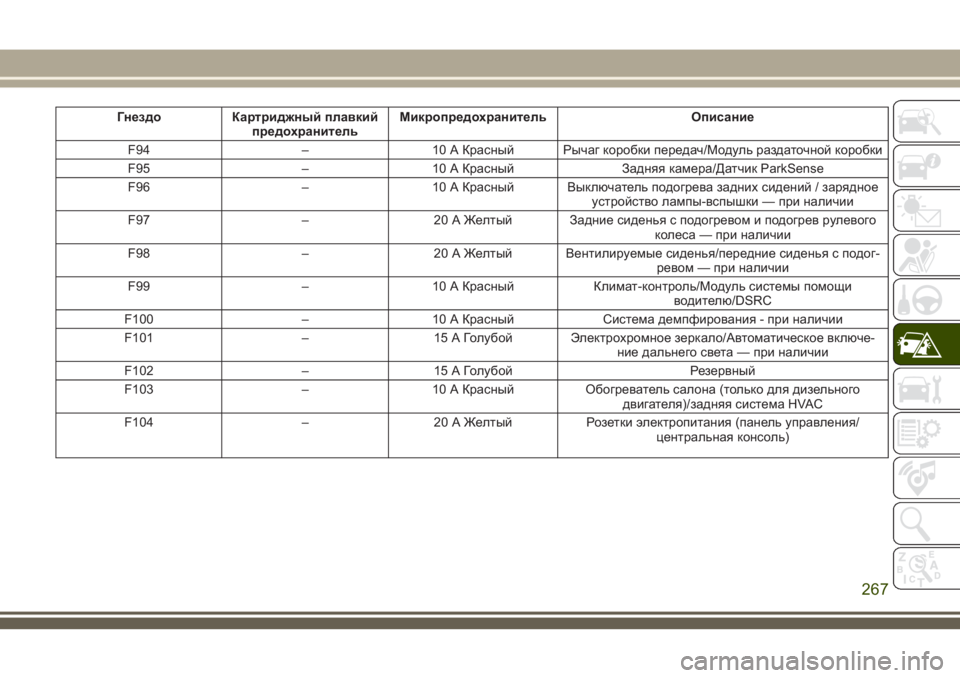

Гнездо Картриджный плавкий
предохранительМикропредохранитель Описание
F94 – 10 АКрасный Рычаг коробки передач/Модуль раздаточной коробки
F95 – 10 АКрасный Задняя камера/Датчик ParkSense
F96 – 10 АКрасный Выключатель подогрева задних сидений / зарядное
устройство лампы-вспышки — при наличии
F97 – 20 АЖелтый Задние сиденья с подогревом и подогрев рулевого
колеса — при наличии
F98 – 20 АЖелтый Вентилируемые сиденья/передние сиденья с подог-
ревом — при наличии
F99 – 10 АКрасный Климат-контроль/Модуль системы помощи
водителю/DSRC
F100 – 10 АКрасный Система демпфирования - при наличии
F101 – 15 АГолубой Электрохромное зеркало/Автоматическое включе-
ние дальнего света — при наличии
F102 – 15 АГолубой Резервный
F103 – 10 АКрасный Обогреватель салона (только для дизельного
двигателя)/задняя система HVAC
F104 – 20 АЖелтый Розетки электропитания (панель управления/
центральная консоль)
267

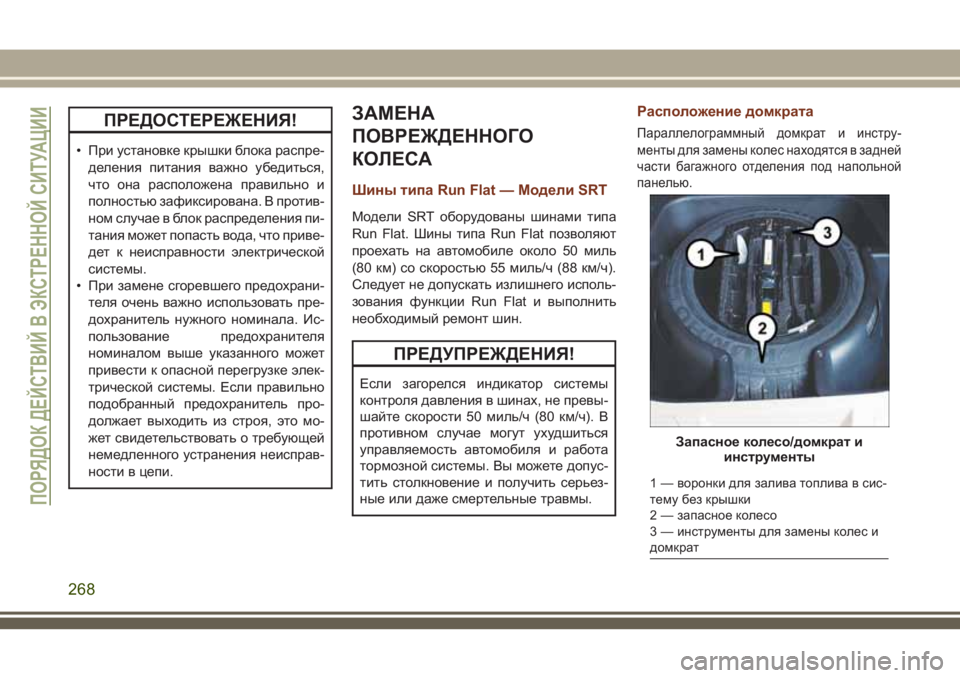

ПРЕДОСТЕРЕЖЕНИЯ!
• При установке крышки блока распре-
деления питания важно убедиться,
что она расположена правильно и
полностью зафиксирована. В против-
ном случае в блок распределения пи-
тания может попасть вода, что приве-
дет к неисправности электрической
системы.
• При замене сгоревшего предохрани-
теля очень важно использовать пре-
дохранитель нужного номинала. Ис-
пользование предохранителя
номиналом выше указанного может
привести к опасной перегрузке элек-
трической системы. Если правильно
подобранный предохранитель про-
должает выходить из строя, это мо-
жет свидетельствовать о требующей
немедленного устранения неисправ-
ности в цепи.
ЗАМЕНА
ПОВРЕЖДЕННОГО
КОЛЕСА
Шины типа Run Flat — Модели SRT
Модели SRT оборудованы шинами типа
Run Flat. Шины типа Run Flat позволяют
проехать на автомобиле около 50 миль
(80 км) со скоростью 55 миль/ч (88 км/ч).
Следует не допускать излишнего исполь-
зования функции Run Flat и выполнить
необходимый ремонт шин.
ПРЕДУПРЕЖДЕНИЯ!
Если загорелся индикатор системы
контроля давления в шинах, не превы-
шайте скорости 50 миль/ч (80 км/ч). В
противном случае могут ухудшиться
управляемость автомобиля и работа
тормозной системы. Вы можете допус-
тить столкновение и получить серьез-
ные или даже смертельные травмы.
Расположение домкрата
Параллелограммный домкрат и инстру-
менты для замены колес находятся в задней
части багажного отделения под напольной
панелью.
Запасное колесо/домкрат и
инструменты
1 — воронки для залива топлива в сис-
тему без крышки
2 — запасное колесо
3 — инструменты для замены колес и
домкрат
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
268
