JEEP GRAND CHEROKEE 2019 Brugs- og vedligeholdelsesvejledning (in Danish)

Fordybning Patronsikring Mikrosikring Beskrivelse
F09 30 A lyserød – Dieselforvarmer (kun dieselmotor) / bremsevakuum-
pumpe
(*)
F10 40 A grøn – Karosseristyremodul / udvendigt lys nr. 2
(*)
F11 30 A lyserød – Elektrisk bremse til anhængertræk – hvis monteret
(*)
F12 40 A grøn – Karosseristyremodul nr. 3 / automatiske låse
(*)
F13 40 A grøn – Forreste blæsermotor
(*)
F14 40 A grøn – Karosseristyremodul nr. 4 / udvendigt lys nr. 1
(*)
F15 40 A grøn – LTR-motorkølepumpe (lav kølertemperatur) -
hvis monteret
(*)
F17 30 A lyserød – Forlygtesprinkler – hvis monteret
F19 20 A blå – Magnetspole til nakkestøtte – hvis monteret
F20 30 A lyserød – Passagerdørsmodul
F22 20 A blå – Motorstyremodul
(*)
F23 30 A lyserød – Kabinelys nr. 1
F24 30 A lyserød – Førerdørsmodul
F25 30 A lyserød – Forrudeviskere
229

Fordybning Patronsikring Mikrosikring Beskrivelse
F26 30 A lyserød – Blokeringsfrie bremser/stabilitetskontrolmodul,
ECU og ventiler
(*)
F28 20 A blå – Baklys til anhængertræk – hvis monteret
(*)
F29 20 A blå – Parkeringslys til anhængertræk – hvis monteret
(*)
F30 30 A lyserød – Anhængertræk (hunstik) / anhængertræk (separat
E-bremse) / Anhængertræk (BUX) – hvis monteret
(*)
F32 30 A lyserød – Kraftoverføringens styreenhed
(*)
F34 30 A lyserød – Styring af slipdifferentiale – hvis monteret
(*)
F35 30 A lyserød – Soltag – hvis monteret
F36 30 A lyserød – Bageste afiser
F37 25 A klar – Bageste blæsermotor – hvis monteret
F38 30 A lyserød – Vekselretter 230V AC – hvis monteret
(*)
F39 30 A lyserød – Automatisk bagklap – hvis monteret
F40 – 10 A rød Dagkørelys/forlygtenivellering
F42 – 20 A gul Horn
F44 – 10 A rød Fejlfindingsport
(*)
NØDSITUATION
230

Fordybning Patronsikring Mikrosikring Beskrivelse
F45 – 5 A beige Cybersikkerheds-gateway
(*)
F49 – 10 A rød Integreret midterkonsol / klimaregulering
F50 – 20 A gul Styremodul til luftaffjedring/slipdifferentiale –
hvis monteret
(*)
F51 – 15 A blå KIN/RF-HUB/ratlås – hvis monteret
(*)
F53 – 20 A gul Anhængertræk – venstre blinklys/bremselys –
hvis monteret
(*)
F56 – 15 A blå Ekstra indhold (kun dieselmotor)
F57 – 20 A gul NOX-sensor – hvis monteret
(*)
F58 – 15 A blå HID-forlygter, venstre – hvis monteret
(*)
F59 – 10 A rød Udluftningspumpe (kun dieselmotor)
(*)
F60 – 15 A blå Transmissionsstyremodul
(*)
F61 – 10 A rød Transmissionsstyremodul/PM-sensor (kun dieselmotor)
(*)
F62 – 10 A rød Kobling til klimaanlæg
231

Fordybning Patronsikring Mikrosikring Beskrivelse
F63 – 20 A gul Tændspoler / Tændspolekondensatorer / Aktuator til short
runner-ventil – hvis monteret (benzin) Urea-varmer (die-
sel)
(*)
F64 – 25 A klar Brændstofinjektorer / kraftoverføring
(*)
F66 – 10 A rød Soltag/regnsensor/indvendigt bakspejl/USB-port / DSCR /
DTV – hvis monteret
F67 – 15 A blå CD/DVD/UCI-port/USB-opladningsport
F68 – 20 A gul Bageste viskermotor
F69 – 15 A blå Spotlightforsyning – hvis monteret
F70 – 20 A gul Brændstofpumpemotor
(*)
F71 – 30 A grøn Forstærker/ANCM – hvis monteret
F72 – 10 A rød ECM
(*)
F73 – 15 A blå HID-forlygte, højre – hvis monteret
(*)
F75 – 10 A rød Dobbelt batteristyring – hvis monteret
F76 – 10 A rød Blokeringsfrie bremser/elektronisk stabilitetskontrol
(*)
F77 – 10 A rød Kraftoverføringsstyremodul/forakselfrakoblingsmodul –
hvis monteret
(*)
NØDSITUATION
232

Fordybning Patronsikring Mikrosikring Beskrivelse
F78 – 10 A rød Motorstyremodul / elektrisk servostyring
(*)
F80 – 10 A rød Universel garagedørsåbner/anti-indtrængningsmodul -
hvis monteret/sirene - hvis monteret
F81 – 20 A gul Anhængertræk – højre blinklys/bremselys –
hvis monteret
(*)
F82 – 10 A rød Kontrolmodul til ratstamme / fartpilot /
DTV – hvis monteret
(*)
F83 – 10 A rød Brændstofklap
F84 – 15 A blå Kombiinstrument
(*)
F85 – 10 A rød Airbag-modul
(*)
F86 – 10 A rød Airbag-modul
(*)
F87 – 10 A rød Air Suspension (Luftaffjedring) – hvis monteret
(*)
F88 – 15 A blå Kombiinstrumentpanel/SGW/ITBM – hvis monteret
(*)
F90/F91 – 20 A gul Elstik (bageste sæder) kan vælges
(*)
F92 – 10 A rød Bageste konsollampe – hvis monteret
F93 – 20 A gul Cigarettænder
233

Fordybning Patronsikring Mikrosikring Beskrivelse
F94 – 10 A rød Gearskifter/reduktionsgearkassemodul
(*)
F95 – 10 A rød Bakkamera / sensor til blind vinkel – hvis monteret
F96 – 10 A rød Kontakt til bageste varmeblæser / lader til lommelygte –
hvis monteret
F97 – 20 A gul Bagsædevarme og ratvarme – hvis monteret
F98 – 20 A gul Ventilerede sæder/Opvarmede forsæder – hvis monteret
F99 – 10 A rød Klimaregulering / førerassistentsystemmodul/HALF/
parkeringshjælpesystem
F100 – 10 A rød Aktiv affjedring – hvis monteret
(*)
F101 – 15 A blå Temperaturføler i bil/luftfugtighedssensor
F102 – 15 A blå Reserve
F103 – 10 A rød Kabinevarmer (kun dieselmotor)/bageste HVAC – hvis
monteret
F104 – 20 A gul Stikkontakter (instrumentpanel/midterkonsol/bageste
bagagerum – hvis monteret)
(*)
FORSIGTIG!
• Ved montering af dækslet til det integre-
rede strømmodul er det vigtigt at sikre,
at dækslet er sat korrekt på og helt låst.
I modsat fald kan vand trænge ind i
FORSIGTIG!
strømfordelingscentret og medføre en
fejl i elsystemet.
• Ved udskiftning af en sprængt sikring er
det vigtigt kun at bruge en sikring med
FORSIGTIG!
det korrekte amperetal. Brug af en sik-
ring med et andet amperetal end angivet
kan medføre alvorlig overbelastning af
elsystemet. Hvis en sikring med korrekt
NØDSITUATION
234

FORSIGTIG!
amperetal bliver ved med at sprænge, er
det tegn på et problem i kredsløbet, som
skal afhjælpes.
BRUG AF DONKRAFT OG
UDSKIFTNING AF DÆK
ADVARSEL!
• Forsøg ikke at skifte et hjul på den side
af køretøjet, der vender mod trafikken.
Kør tilstrækkeligt langt væk fra vejen for
at undgå at blive ramt, når du bruger
donkraften eller skifter hjulet.
• Det er farligt at befinde sig under et
køretøj, som befinder sig på en donkraft.
Køretøjet kan glide af donkraften og
falde ned på dig. Du kan blive knust.
Ræk aldrig en kropsdel ind under et
køretøj på en donkraft. Hvis det er nød-
vendigt at komme ind under et hævet
køretøj, skal det bringes til et ser-
vicecenter, hvor det kan løftes med en
lift.
ADVARSEL!
• Start eller kør aldrig motoren med køre-
tøjet på en donkraft.
• Donkraften er et værktøj, der kun er
beregnet til udskiftning af hjul. Donkraf-
ten skal ikke bruges til at løfte køretøjet
til serviceformål. Køretøjet må kun løftes
med donkraft på en fast plan flade.
Undgå is eller glatte områder.
Run Flat-dæk – SRT-modeller
SRT-modeller er udstyret med "run flat"-dæk.
Run flat-dæk gør det muligt at køre ca.
50 miles (80 km) med 55 mph (88 km/t). Der
bør udføres dækservice for at undgå langvarig
brug af flade dæk.
ADVARSEL!
Overskrid ikke 50 mph (80 km/t), hvis Tire
Pressure Monitoring Telltale Light" (Advar-
selslampen for overvågning af dæktryk)
lyser. Køretøjets håndtering og bremse-
evne kan blive reduceret. Du kan komme
ud for en kollision og blive alvorligt kvæ-
stet eller miste livet.
Placering af donkraft
Saksedonkraften og værktøjerne til hjulskift er
placeret i bageste bagagerum under gulvet.
Reservehjul/donkraft og værktøj
1 – Brændstofpåfyldningstragt uden
dæksel
2 - Stik
3 – Værktøjer til hjulskift
4 – Reservehjul
235

Opbevaring af reservehjul
Reservehjulet opbevares under lastgulvet i
bageste bagagerum og er fastgjort til karos-
seriet med en speciel vingemøtrik.
Forberedelser til brug af donkraft
FORSIGTIG!
Løft eller hæv altid køretøjet i de korrekte
donkraftpunkter. Tilsidesættelse af disse
oplysninger kan forårsage skader på køre-
tøjet eller undervognskomponenterne.
BEMÆRK:
Som hjælp til at skifte et reservehjul har
luftaffjedringssystemet (hvis monteret) en
funktion, som gør det muligt med automatisk
nivellering.1. Parker køretøjet på et fast og plant under-
lag. Undgå is eller glatte overflader.
ADVARSEL!
Forsøg ikke at skifte et hjul på den side af
køretøjet, der vender mod trafikken. Kør
tilstrækkeligt langt væk fra vejen for at
undgå at blive ramt, når du bruger don-
kraften eller skifter hjul.
2. Tænd for havariblinket.
3. Aktivér parkeringsbremsen.
4. Sæt gearvælgeren i PARK (Parkering).
5. Drej tændingen til OFF.
6. Bloker hjulet, der befinder sig diagonaltover for donkraftpositionen, så det ikke
kan bevæge sig i nogen af retningerne.
Hvis du f.eks. skifter højre forhjul, skal
venstre baghjul blokeres.
BEMÆRK:
Der bør ikke være passagerer i køretøjet,
når det løftes med donkraft.
Hjul blokeret
NØDSITUATION
236

7. For køretøjer udstyret med Quadra-Lift
skal du se "Quadra-Lift - hvis monteret" i
"Start og betjening" i instruktionsbogen
for yderligere oplysninger om deaktivering
af automatisk nivellering.
Instruktioner i brug af donkraft
ADVARSEL!
Følg omhyggeligt disse advarsler om skift
af hjul for at hjælpe med at forebygge
personskade eller beskadigelse af køre-
tøjet:
• Parker altid på en fast, plan flade så
langt fra kanten af vejbanen som muligt,
inden køretøjet løftes.
• Tænd for havariblinket.
• Bloker hjulet diagonalt modsat det hjul,
der skal hæves.
• Aktivér parkeringsbremsen fast, og sæt
gearkassen i positionen PARK (Parke-
ring).
• Når køretøjet er på en donkraft, må mo-
toren aldrig startes eller køre.
• Lad ikke nogen sidde i køretøjet, når det
er på en donkraft.
ADVARSEL!
• Bevæg dig ikke ind under køretøjet, når
det er på en donkraft. Hvis det er nød-
vendigt at komme ind under et hævet
køretøj, skal det bringes til et ser-
vicecenter, hvor det kan løftes med en
lift.
• Brug kun donkraften på de angivne po-
sitioner og til løft af køretøjet under et
hjulskift.
• Ved arbejde på eller i nærheden af en
vejbane skal du være meget opmærksom
på motortrafik.
• Du kan sikre, at flade eller oppumpede
reservehjul opbevares sikkert, ved at
lægge dem på plads med ventilspindlen
mod jorden.
FORSIGTIG!
Forsøg ikke på at løfte køretøjet med don-
kraften på andre placeringer end angivet i
Instruktioner i brug af donkraft for køre-
tøjet.
1. Find reservehjul, donkraft og værktøj
frem.
Advarselsmærkat
237

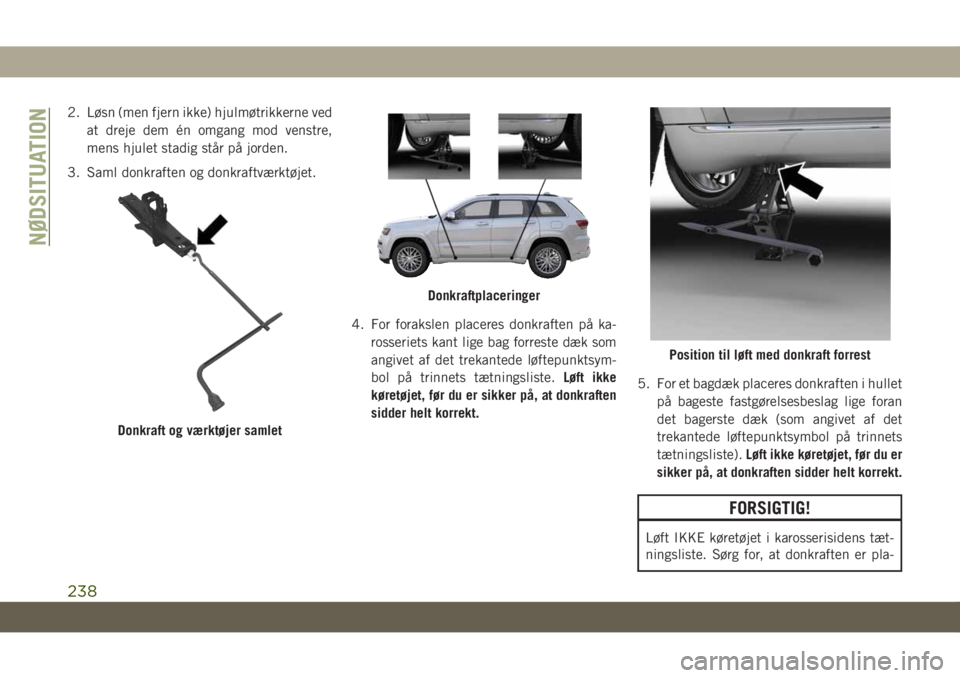

2. Løsn (men fjern ikke) hjulmøtrikkerne ved
at dreje dem én omgang mod venstre,
mens hjulet stadig står på jorden.
3. Saml donkraften og donkraftværktøjet.
4. For forakslen placeres donkraften på ka-
rosseriets kant lige bag forreste dæk som
angivet af det trekantede løftepunktsym-
bol på trinnets tætningsliste.Løft ikke
køretøjet, før du er sikker på, at donkraften
sidder helt korrekt.5. For et bagdæk placeres donkraften i hullet
på bageste fastgørelsesbeslag lige foran
det bagerste dæk (som angivet af det
trekantede løftepunktsymbol på trinnets
tætningsliste).Løft ikke køretøjet, før du er
sikker på, at donkraften sidder helt korrekt.
FORSIGTIG!
Løft IKKE køretøjet i karosserisidens tæt-
ningsliste. Sørg for, at donkraften er pla-
Donkraft og værktøjer samlet
Donkraftplaceringer
Position til løft med donkraft forrest
NØDSITUATION
