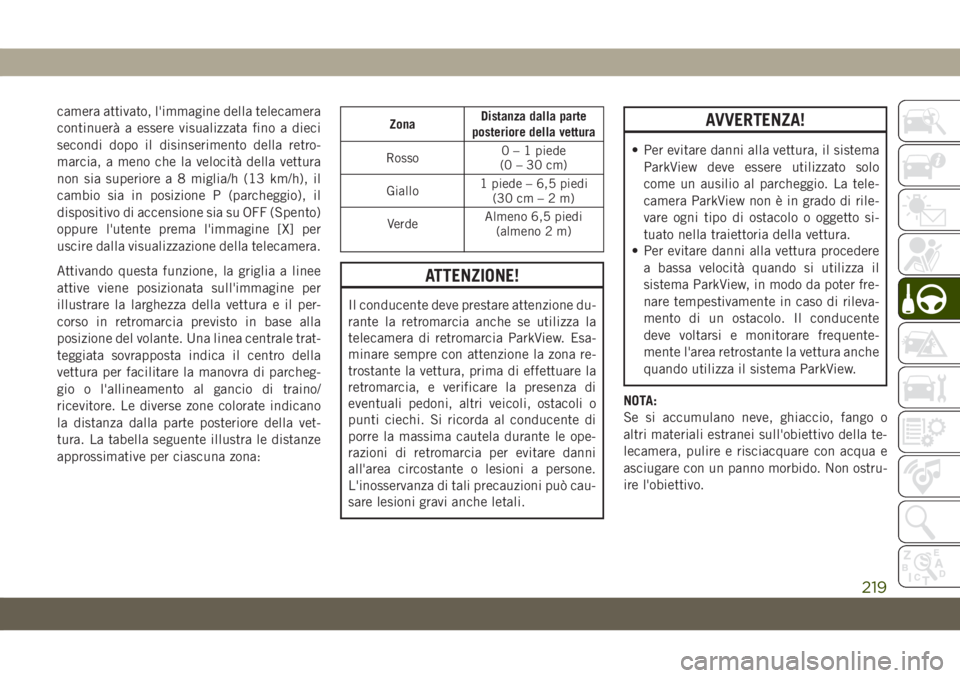

Page 221 of 428
camera attivato, l'immagine della telecamera
continuerà a essere visualizzata fino a dieci
secondi dopo il disinserimento della retro-
marcia, a meno che la velocità della vettura
non sia superiore a 8 miglia/h (13 km/h), il
cambio sia in posizione P (parcheggio), il
dispositivo di accensione sia su OFF (Spento)
oppure l'utente prema l'immagine [X] per
uscire dalla visualizzazione della telecamera.
Attivando questa funzione, la griglia a linee
attive viene posizionata sull'immagine per
illustrare la larghezza della vettura e il per-
corso in retromarcia previsto in base alla
posizione del volante. Una linea centrale trat-
teggiata sovrapposta indica il centro della
vettura per facilitare la manovra di parcheg-
gio o l'allineamento al gancio di traino/
ricevitore. Le diverse zone colorate indicano
la distanza dalla parte posteriore della vet-
tura. La tabella seguente illustra le distanze
approssimative per ciascuna zona:ZonaDistanza dalla parte
posteriore della vettura
Rosso0 – 1 piede
(0–30cm)
Giallo1 piede – 6,5 piedi
(30cm–2m)
VerdeAlmeno 6,5 piedi
(almeno 2 m)
ATTENZIONE!
Il conducente deve prestare attenzione du-
rante la retromarcia anche se utilizza la
telecamera di retromarcia ParkView. Esa-
minare sempre con attenzione la zona re-
trostante la vettura, prima di effettuare la
retromarcia, e verificare la presenza di
eventuali pedoni, altri veicoli, ostacoli o
punti ciechi. Si ricorda al conducente di
porre la massima cautela durante le ope-
razioni di retromarcia per evitare danni
all'area circostante o lesioni a persone.
L'inosservanza di tali precauzioni può cau-
sare lesioni gravi anche letali.
AVVERTENZA!
• Per evitare danni alla vettura, il sistema
ParkView deve essere utilizzato solo
come un ausilio al parcheggio. La tele-
camera ParkView non è in grado di rile-
vare ogni tipo di ostacolo o oggetto si-
tuato nella traiettoria della vettura.
• Per evitare danni alla vettura procedere
a bassa velocità quando si utilizza il
sistema ParkView, in modo da poter fre-
nare tempestivamente in caso di rileva-
mento di un ostacolo. Il conducente
deve voltarsi e monitorare frequente-
mente l'area retrostante la vettura anche
quando utilizza il sistema ParkView.
NOTA:
Se si accumulano neve, ghiaccio, fango o
altri materiali estranei sull'obiettivo della te-
lecamera, pulire e risciacquare con acqua e
asciugare con un panno morbido. Non ostru-
ire l'obiettivo.
219
Page 222 of 428

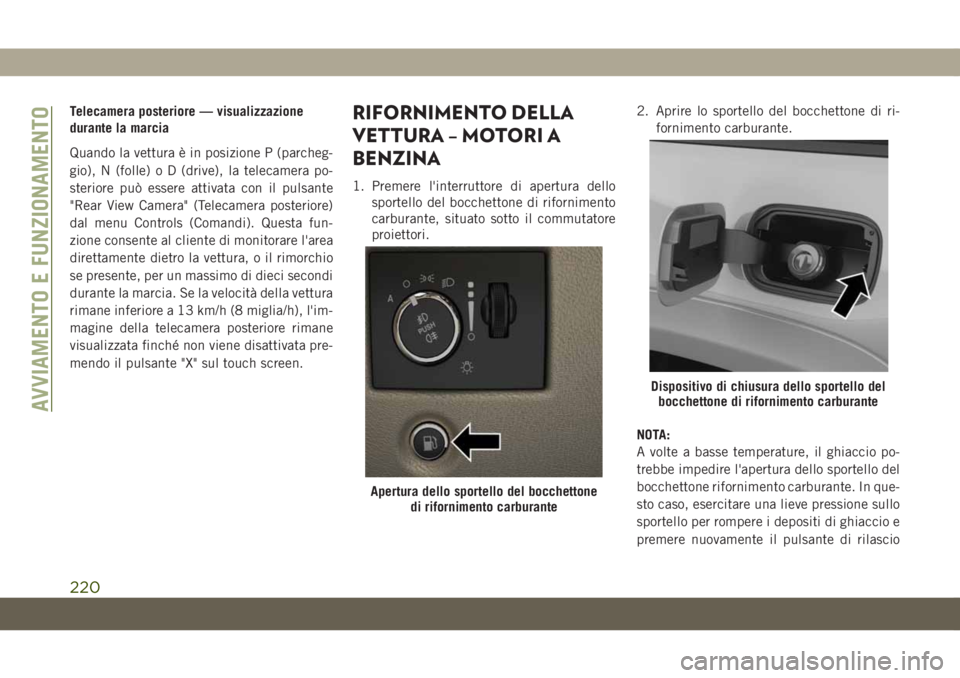

Telecamera posteriore — visualizzazione
durante la marcia
Quando la vettura è in posizione P (parcheg-
gio), N (folle) o D (drive), la telecamera po-
steriore può essere attivata con il pulsante
"Rear View Camera" (Telecamera posteriore)
dal menu Controls (Comandi). Questa fun-
zione consente al cliente di monitorare l'area
direttamente dietro la vettura, o il rimorchio
se presente, per un massimo di dieci secondi
durante la marcia. Se la velocità della vettura
rimane inferiore a 13 km/h (8 miglia/h), l'im-
magine della telecamera posteriore rimane
visualizzata finché non viene disattivata pre-
mendo il pulsante "X" sul touch screen.RIFORNIMENTO DELLA
VETTURA – MOTORI A
BENZINA
1. Premere l'interruttore di apertura dello
sportello del bocchettone di rifornimento
carburante, situato sotto il commutatore
proiettori.2. Aprire lo sportello del bocchettone di ri-
fornimento carburante.
NOTA:
A volte a basse temperature, il ghiaccio po-
trebbe impedire l'apertura dello sportello del
bocchettone rifornimento carburante. In que-
sto caso, esercitare una lieve pressione sullo
sportello per rompere i depositi di ghiaccio e
premere nuovamente il pulsante di rilascio
Apertura dello sportello del bocchettone
di rifornimento carburante
Dispositivo di chiusura dello sportello del
bocchettone di rifornimento carburante
AVVIAMENTO E FUNZIONAMENTO
220

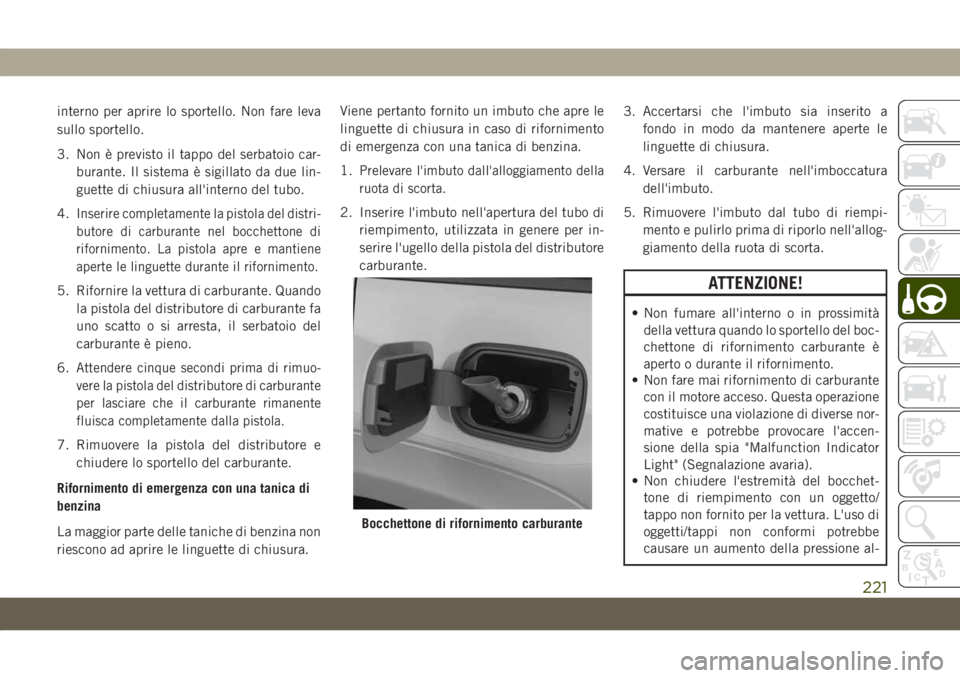

Page 223 of 428
interno per aprire lo sportello. Non fare leva
sullo sportello.
3. Non è previsto il tappo del serbatoio car-
burante. Il sistema è sigillato da due lin-
guette di chiusura all'interno del tubo.
4.
Inserire completamente la pistola del distri-
butore di carburante nel bocchettone di
rifornimento. La pistola apre e mantiene
aperte le linguette durante il rifornimento.
5. Rifornire la vettura di carburante. Quando
la pistola del distributore di carburante fa
uno scatto o si arresta, il serbatoio del
carburante è pieno.
6.
Attendere cinque secondi prima di rimuo-
vere la pistola del distributore di carburante
per lasciare che il carburante rimanente
fluisca completamente dalla pistola.
7. Rimuovere la pistola del distributore e
chiudere lo sportello del carburante.
Rifornimento di emergenza con una tanica di
benzina
La maggior parte delle taniche di benzina non
riescono ad aprire le linguette di chiusura.Viene pertanto fornito un imbuto che apre le
linguette di chiusura in caso di rifornimento
di emergenza con una tanica di benzina.
1.
Prelevare l'imbuto dall'alloggiamento della
ruota di scorta.
2. Inserire l'imbuto nell'apertura del tubo di
riempimento, utilizzata in genere per in-
serire l'ugello della pistola del distributore
carburante.3. Accertarsi che l'imbuto sia inserito a
fondo in modo da mantenere aperte le
linguette di chiusura.
4. Versare il carburante nell'imboccatura
dell'imbuto.
5. Rimuovere l'imbuto dal tubo di riempi-
mento e pulirlo prima di riporlo nell'allog-
giamento della ruota di scorta.
ATTENZIONE!
• Non fumare all'interno o in prossimità
della vettura quando lo sportello del boc-
chettone di rifornimento carburante è
aperto o durante il rifornimento.
• Non fare mai rifornimento di carburante
con il motore acceso. Questa operazione
costituisce una violazione di diverse nor-
mative e potrebbe provocare l'accen-
sione della spia "Malfunction Indicator
Light" (Segnalazione avaria).
• Non chiudere l'estremità del bocchet-
tone di riempimento con un oggetto/
tappo non fornito per la vettura. L'uso di
oggetti/tappi non conformi potrebbe
causare un aumento della pressione al-
Bocchettone di rifornimento carburante
221
Page 224 of 428
ATTENZIONE!
l'interno del serbatoio, con conseguenti
situazioni pericolose.
• L'eventuale pompaggio del carburante
in un recipiente portatile situato all'in-
terno della vettura può essere causa di
incendio. con conseguente rischio di
ustioni. Collocare sempre a terra il reci-
piente del carburante durante il riforni-
mento.
AVVERTENZA!
Per evitare versamenti di carburante e il
superamento del livello massimo, evitare
"rabbocchi" dopo il riempimento del serba-
toio.

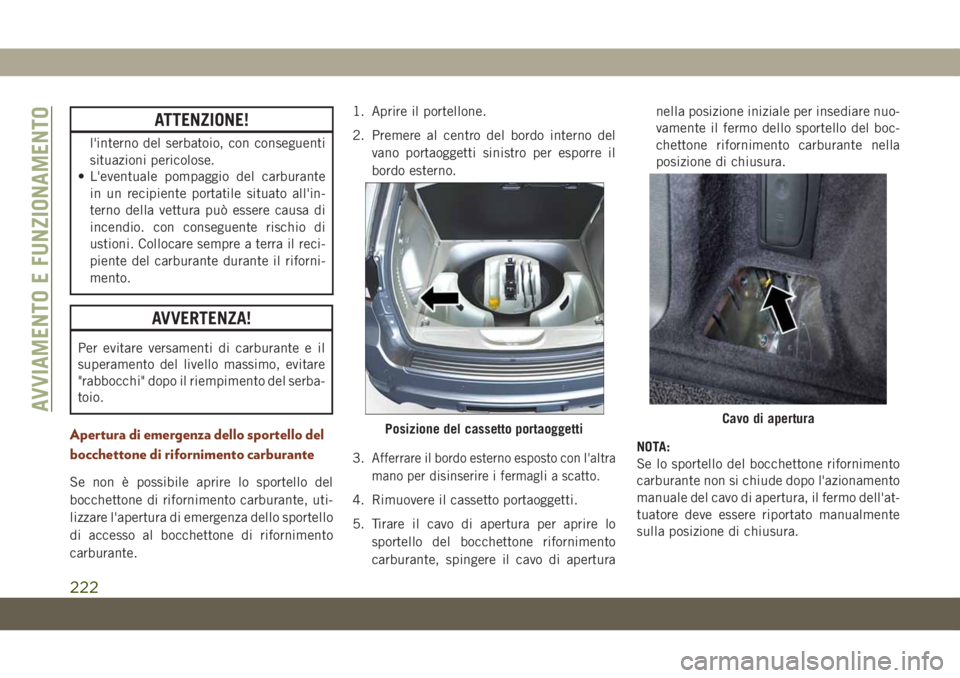

Apertura di emergenza dello sportello del
bocchettone di rifornimento carburante
Se non è possibile aprire lo sportello del
bocchettone di rifornimento carburante, uti-
lizzare l'apertura di emergenza dello sportello
di accesso al bocchettone di rifornimento
carburante.1. Aprire il portellone.
2. Premere al centro del bordo interno del
vano portaoggetti sinistro per esporre il
bordo esterno.
3.
Afferrare il bordo esterno esposto con l'altra
mano per disinserire i fermagli a scatto.
4. Rimuovere il cassetto portaoggetti.
5. Tirare il cavo di apertura per aprire lo
sportello del bocchettone rifornimento
carburante, spingere il cavo di aperturanella posizione iniziale per insediare nuo-
vamente il fermo dello sportello del boc-
chettone rifornimento carburante nella
posizione di chiusura.
NOTA:
Se lo sportello del bocchettone rifornimento
carburante non si chiude dopo l'azionamento
manuale del cavo di apertura, il fermo dell'at-
tuatore deve essere riportato manualmente
sulla posizione di chiusura.
Posizione del cassetto portaoggettiCavo di aperturaAVVIAMENTO E FUNZIONAMENTO
222

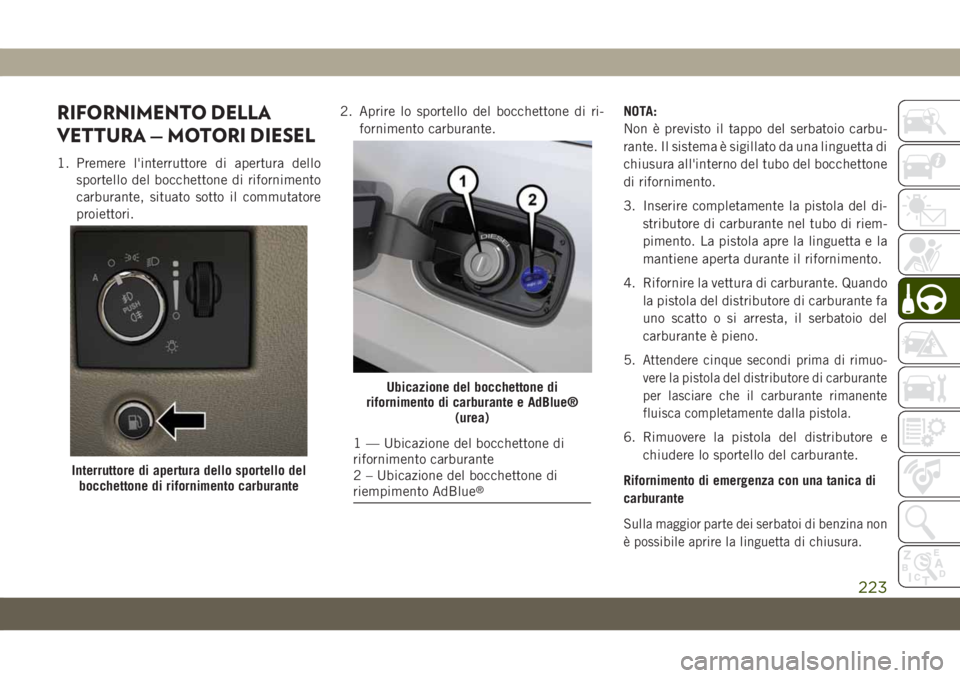

Page 225 of 428
RIFORNIMENTO DELLA
VETTURA — MOTORI DIESEL
1. Premere l'interruttore di apertura dello
sportello del bocchettone di rifornimento
carburante, situato sotto il commutatore
proiettori.2. Aprire lo sportello del bocchettone di ri-
fornimento carburante.NOTA:
Non è previsto il tappo del serbatoio carbu-
rante. Il sistema è sigillato da una linguetta di
chiusura all'interno del tubo del bocchettone
di rifornimento.
3. Inserire completamente la pistola del di-
stributore di carburante nel tubo di riem-
pimento. La pistola apre la linguetta e la
mantiene aperta durante il rifornimento.
4. Rifornire la vettura di carburante. Quando
la pistola del distributore di carburante fa
uno scatto o si arresta, il serbatoio del
carburante è pieno.
5.
Attendere cinque secondi prima di rimuo-
vere la pistola del distributore di carburante
per lasciare che il carburante rimanente
fluisca completamente dalla pistola.
6. Rimuovere la pistola del distributore e
chiudere lo sportello del carburante.
Rifornimento di emergenza con una tanica di
carburante
Sulla maggior parte dei serbatoi di benzina non
è possibile aprire la linguetta di chiusura.
Interruttore di apertura dello sportello del
bocchettone di rifornimento carburante
Ubicazione del bocchettone di
rifornimento di carburante e AdBlue®
(urea)
1 — Ubicazione del bocchettone di
rifornimento carburante
2 – Ubicazione del bocchettone di
riempimento AdBlue
®
223

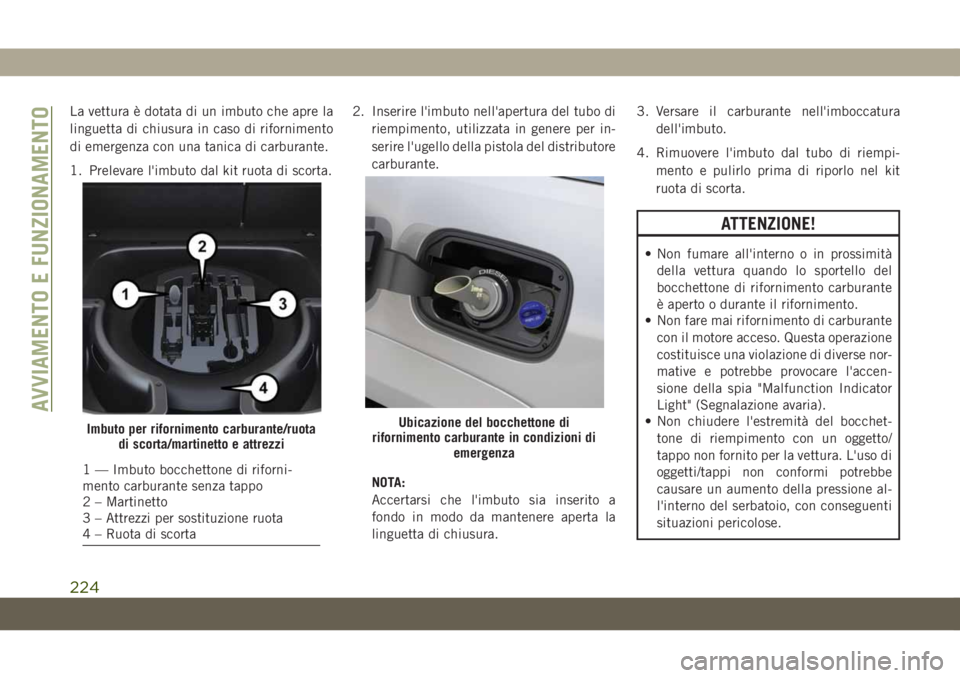

Page 226 of 428
La vettura è dotata di un imbuto che apre la
linguetta di chiusura in caso di rifornimento
di emergenza con una tanica di carburante.
1. Prelevare l'imbuto dal kit ruota di scorta.2. Inserire l'imbuto nell'apertura del tubo di
riempimento, utilizzata in genere per in-
serire l'ugello della pistola del distributore
carburante.
NOTA:
Accertarsi che l'imbuto sia inserito a
fondo in modo da mantenere aperta la
linguetta di chiusura.3. Versare il carburante nell'imboccatura
dell'imbuto.
4. Rimuovere l'imbuto dal tubo di riempi-
mento e pulirlo prima di riporlo nel kit
ruota di scorta.
ATTENZIONE!
• Non fumare all'interno o in prossimità
della vettura quando lo sportello del
bocchettone di rifornimento carburante
è aperto o durante il rifornimento.
• Non fare mai rifornimento di carburante
con il motore acceso. Questa operazione
costituisce una violazione di diverse nor-
mative e potrebbe provocare l'accen-
sione della spia "Malfunction Indicator
Light" (Segnalazione avaria).
• Non chiudere l'estremità del bocchet-
tone di riempimento con un oggetto/
tappo non fornito per la vettura. L'uso di
oggetti/tappi non conformi potrebbe
causare un aumento della pressione al-
l'interno del serbatoio, con conseguenti
situazioni pericolose.
Imbuto per rifornimento carburante/ruota
di scorta/martinetto e attrezzi
1 — Imbuto bocchettone di riforni-
mento carburante senza tappo
2 – Martinetto
3 – Attrezzi per sostituzione ruota
4 – Ruota di scorta
Ubicazione del bocchettone di
rifornimento carburante in condizioni di
emergenzaAVVIAMENTO E FUNZIONAMENTO
224
Page 227 of 428
ATTENZIONE!
• L'eventuale pompaggio del carburante
in un recipiente portatile situato all'in-
terno della vettura può essere causa di
incendio. con conseguente rischio di
ustioni. Collocare sempre a terra il reci-
piente del carburante durante il riforni-
mento.
AVVERTENZA!
Per evitare versamenti di carburante e il
superamento del livello massimo, evitare
"rabbocchi" dopo il riempimento del serba-
toio.
AVVERTENZA!
Per i motori diesel, utilizzare esclusiva-
mente diesel per vetture conforme alle
specifiche europee EN 590. L'utilizzo di
altri prodotti o miscele potrebbe danneg-
giare il motore in modo irreparabile e inva-
lidare la garanzia. Se involontariamente si
AVVERTENZA!
introducono altri tipi di carburante nel
serbatoio, non avviare il motore. Svuotare
il serbatoio. Se il motore ha invece funzio-
nato anche per un brevissimo periodo, è
indispensabile svuotare, oltre al serbatoio,
tutto il circuito di alimentazione.
Evitare di utilizzare carburante
contaminato
Il carburante contaminato da acqua o sporci-
zia può causare gravi danni all'impianto di
alimentazione del motore. Una corretta ma-
nutenzione del filtro carburante del motore e
del serbatoio del carburante è fondamentale.
Per ulteriori informazioni, fare riferimento a
"Interventi di manutenzione da parte della
Rete Assistenziale" in "Assistenza e manu-
tenzione” del Libretto di Uso e Manuten-
zione.
AdBlue® (urea) – se in dotazione
La vettura è dotata di un sistema di iniezione
urea e riduzione catalitica selettiva per sod-
disfare gli standard sulle emissioni. Questi
due sistemi garantiscono il rispetto dei requi-
siti sulle emissioni diesel; allo stesso tempo,
garantiscono il rendimento energetico, la ma-
novrabilità, la coppia a la potenza. Per i
messaggi e le avvertenze del sistema, fare
riferimento a "Spie e messaggi" nella sezione
"Descrizione della plancia portastrumenti".
Il liquido AdBlue
®è un prodotto molto sta-
bile con una durata a magazzino lunga. Se
conservato a temperature INFERIORI a 90 °F
(32 °C), la sua durata a magazzino è di
almeno un anno. Per ulteriori informazioni
sul tipo di liquido AdBlue
®, vedere "Liquidi e
lubrificanti" nella sezione "Dati tecnici". La
vettura è dotata di un impianto di riscalda-
mento AdBlue
®che parte automaticamente
all'avviamento del motore permettendo il cor-
retto funzionamento del sistema a tempera-
ture inferiori a 12 °F (-11 °C).
225
Page 228 of 428
NOTA:
• Il liquido AdBlue
®gela a temperature infe-
riori a 12 °F (-11 °C).
• La vettura è dotata di un sistema di inie-
zione AdBlue
®. Talvolta, quando la vettura
si ferma, è possibile udire un rumore tipo
scatto provenire da sotto la vettura stessa.
Questo funzionamento è normale.
• La pompa AdBlue
®continua a funzionare
per un periodo di tempo dopo l'arresto del
motore per spurgare il sistema AdBlue
®.
Questo funzionamento è normale e può
generare rumori sulla parte posteriore della
vettura.
Stoccaggio del liquido AdBlue®
Il liquido AdBlue®è considerato un prodotto
molto stabile con una durata a magazzino
lunga. Se il liquido AdBlue
®è conservato a
temperature comprese tra 10 e 90 °F (-12 e
32 °C ), dura almeno un anno.
Il liquido AdBlue®è soggetto a congelamento
alle temperature più basse. Ad esempio,
AdBlue
®può congelare a temperature pari o
inferiori a -11 °C (12 °F). Il sistema è stato
progettato per funzionare in questo ambiente.
NOTA:
Quando si deve operare con AdBlue®, è im-
portante sapere che:
• Tutti i contenitori o componenti che ven-
gono in contatto con il liquido AdBlue
®
devono essere compatibili con il liquido
AdBlue®(plastica o acciaio inox). Rame,
ottone, alluminio, ferro o acciaio non inox
devono essere evitati in quanto soggetti a
corrosione da parte di AdBlue
®.
• Se il liquido AdBlue
®è fuoriuscito, deve
essere pulito completamente.
Aggiunta di AdBlue®
Condizioni preliminari
Il liquido AdBlue
®gela a temperature infe-
riori a 12 °F (-11 °C). Se la vettura rimane a
questa temperatura per un periodo prolun-
gato, il rifornimento potrebbe essere difficol-
toso. Per questo motivo, si consiglia di par-
cheggiare la vettura in un garage e/o in un
ambiente riscaldato e attendere che l'urea
torni allo stato liquido prima di procedere con
il rabbocco.Procedere come segue:
• Parcheggiare la vettura su una superficie
piana e spegnere il motore portando il di-
spositivo di accensione su OFF (Spento).
• Aprire lo sportello del bocchettone riforni-
mento carburante, allentare e rimuovere il
tappo (blu) dal bocchettone di riempi-
mento AdBlue
®.
Bocchettone di rifornimento carburante
1 – Bocchettone di rifornimento carbu-
rante
2 – Tappo del bocchettone di riempi-
mento AdBlue
®
AVVIAMENTO E FUNZIONAMENTO
226
Page 229 of 428
Riempimento con erogatore a pistola
Il rifornimento può essere effettuato presso
qualsiasi distributore di AdBlue
®.
Procedere come segue:
• Inserire l'erogatore a pistola di AdBlue
®nel
bocchettone di riempimento, iniziare il ri-
fornimento e interromperlo al primo arresto
(l'arresto indica che il serbatoio di AdBlue
®
è pieno). Non procedere con il riforni-
mento, per evitare fuoriuscite di AdBlue®.
• Estrarre l'erogatore a pistola.
Riempimento da flaconi
Procedere come segue:
• Controllare la data di scadenza.
• Leggere attentamente i consigli per l'uti-
lizzo sull'etichetta prima di versare il con-
tenuto del flacone nel serbatoio AdBlue
®.
• Se si utilizzano sistemi di riempimento che
non possono essere avvitati sul bocchet-
tone (ad esempio, taniche), dopo la visua-
lizzazione della spia sul display della plan-
cia portastrumenti, fare riferimento a "Spie
e messaggi" in "Descrizione della planciaportastrumenti" per ulteriori informazioni e
riempire il serbatoio AdBlue
®con al mas-
simo 5,8 galloni (22 litri).
• Se si utilizzano contenitori che possono
essere avvitati sul bocchettone, il serbatoio
è pieno quando il liquido AdBlue
®cessa di
uscire. Non procedere oltre.
AVVERTENZA!
Per evitare versamenti di carburante e il
superamento del livello massimo, evitare
"rabbocchi" dopo il riempimento del serba-
toio.
Operazioni successive al riempimento
Procedere come segue:
• Rimontare il tappo sul bocchettone di riem-
pimento AdBlue
®ruotandolo in senso ora-
rio e avvitandolo a fondo.
• Portare il dispositivo di accensione su RUN
(Marcia) (non è necessario avviare il mo-
tore).• Prima di muovere la vettura, attendere che
la spia sulla plancia portastrumenti si
spenga. La spia può rimanere accesa per
alcuni secondi fino a circa mezzo minuto.
Se il motore viene avviato e la vettura
si sposta, la spia non rimane più accesa.
Ciò non compromette il funzionamento del
motore.
•
Se il liquido AdBlue®viene rabboccato in un
serbatoio vuoto, attendere 2 minuti prima di
avviare il motore.
NOTA:
• Se il liquido AdBlue
®fuoriesce dal boc-
chettone di rifornimento, pulire bene l'area
e procedere nuovamente al riempimento.
Se il liquido si cristallizza, eliminarlo con
una spugna e acqua calda.
• NON SUPERARE IL LIVELLO MASSIMO:
ciò potrebbe causare danni al serbatoio.
Il liquido AdBlue
®gela a meno di 12 °F
(-11 °C). Anche se il sistema è progettato
per funzionare a temperature inferiori al
punto di congelamento dell'urea, si consi-
glia di non riempire il serbatoio oltre il
227
Page 230 of 428
livello massimo perché se l'urea congela, il
sistema potrebbe danneggiarsi. Seguire le
istruzioni riportate nel presente capitolo.
• Se il liquido AdBlue
®fuoriesce sulle super-
fici verniciate o in alluminio, ripulire imme-
diatamente l'area con acqua e utilizzare
materiale assorbente per raccogliere il li-
quido versato a terra.
• Non tentare di avviare il motore se il liquido
AdBlue
®è stato aggiunto accidentalmente
al serbatoio del carburante diesel; il motorepotrebbe danneggiarsi gravemente, rivol-
gersi alla Rete Assistenziale.
• Non aggiungere additivi o altri liquidi al
liquido AdBlue
®, in tal caso, si potrebbe
danneggiare il sistema.
• L'uso di liquido AdBlue
®non conforme o di
cattiva qualità può comportare la visualiz-
zazione di spie sul display della plancia
portastrumenti; fare riferimento a "Spie e
messaggi" in "Descrizione della plancia por-
tastrumenti" per ulteriori informazioni.• Non versare il liquido AdBlue
®in un con-
tenitore diverso: potrebbe contaminarsi.
• Se il liquido AdBlue
®si esaurisce, fare
riferimento a "Spie e messaggi" in "Descri-
zione della plancia portastrumenti" per ul-
teriori informazioni e continuare a utiliz-
zare la vettura normalmente.
TRAINO DI RIMORCHI
Pesi di traino rimorchio (pesi massimi a terra) — non SRT
Lo schema seguente riporta i pesi massimi a terra per la trasmissione specifica.
Motore/CambioGTW massimo (peso lordo del rimor-
chio) — con freno del rimorchioGTW massimo (peso lordo del rimor-
chio) — senza freno del rimorchioPeso dispositivo di traino
(vedere la nota)
3.6L a benzina — impianto di raffredda-
mento standard1,588 kg (3.500 lb) 750 kg (1653 lb) 79 kg (174 lb)
3.6L a benzina — impianto di raffredda-
mento per impieghi pesanti2.812 kg (6.200 lb) 750 kg (1653 lb) 141 kg (310 lb)
5.7L a benzina — impianto di raffredda-
mento standard2.268 kg (5000 lb) 750 kg (1653 lb) 113 kg (250 lb)AVVIAMENTO E FUNZIONAMENTO
228
