JEEP GRAND CHEROKEE 2020 Libretto Uso Manutenzione (in Italian)

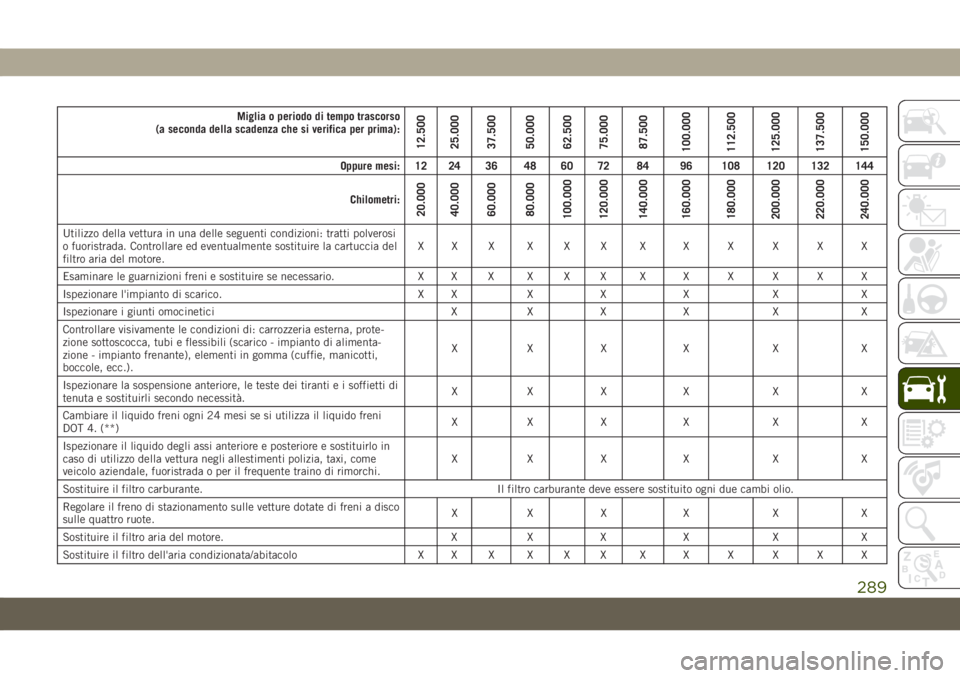

Miglia o periodo di tempo trascorso
(a seconda della scadenza che si verifica per prima):
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
Oppure mesi: 12 24 36 48 60 72 84 96 108 120 132 144
Chilometri:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
Utilizzo della vettura in una delle seguenti condizioni: tratti polverosi
o fuoristrada. Controllare ed eventualmente sostituire la cartuccia del
filtro aria del motore.XXXXXXXXXXXX
Esaminare le guarnizioni freni e sostituire se necessario. X X X X X X XXXXXX
Ispezionare l'impianto di scarico. X X X X X X X
Ispezionare i giunti omocinetici X X X X X X
Controllare visivamente le condizioni di: carrozzeria esterna, prote-
zione sottoscocca, tubi e flessibili (scarico - impianto di alimenta-
zione - impianto frenante), elementi in gomma (cuffie, manicotti,
boccole, ecc.).XXX X X X
Ispezionare la sospensione anteriore, le teste dei tiranti e i soffietti di
tenuta e sostituirli secondo necessità.XXX X X X
Cambiare il liquido freni ogni 24 mesi se si utilizza il liquido freni
DOT 4. (**)XXX X X X
Ispezionare il liquido degli assi anteriore e posteriore e sostituirlo in
caso di utilizzo della vettura negli allestimenti polizia, taxi, come
veicolo aziendale, fuoristrada o per il frequente traino di rimorchi.XXX X X X
Sostituire il filtro carburante. Il filtro carburante deve essere sostituito ogni due cambi olio.
Regolare il freno di stazionamento sulle vetture dotate di freni a disco
sulle quattro ruote.XXX X X X
Sostituire il filtro aria del motore. X X X X X X
Sostituire il filtro dell'aria condizionata/abitacolo X X X X X X XXXXXX
289

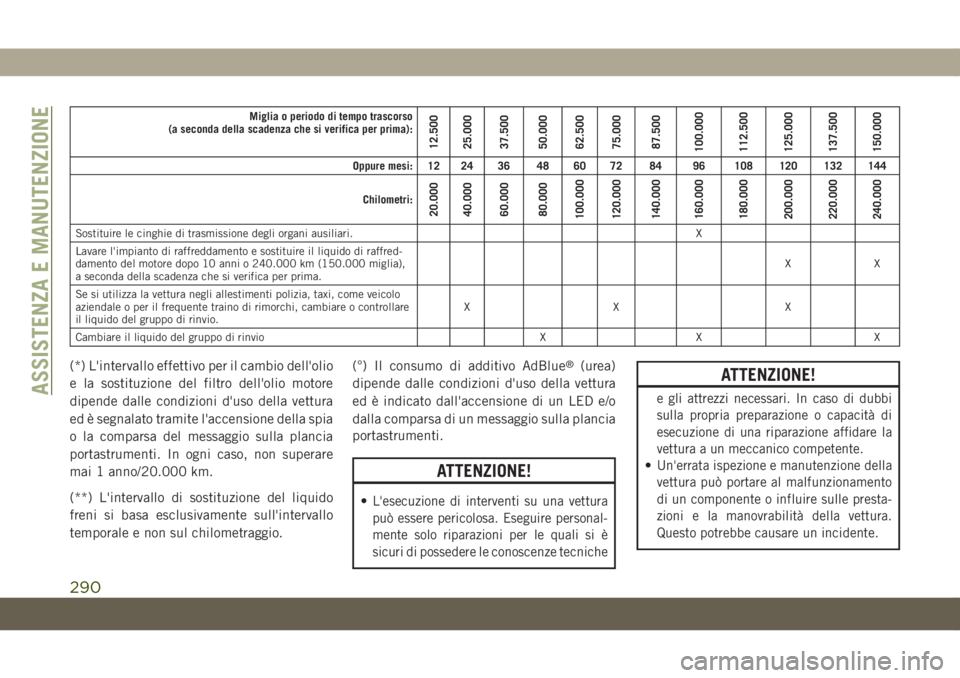

Miglia o periodo di tempo trascorso
(a seconda della scadenza che si verifica per prima):
12.500
25.000
37.500
50.000
62.500
75.000
87.500
100.000
112.500
125.000
137.500
150.000
Oppure mesi: 12 24 36 48 60 72 84 96 108 120 132 144
Chilometri:
20.000
40.000
60.000
80.000
100.000
120.000
140.000
160.000
180.000
200.000
220.000
240.000
Sostituire le cinghie di trasmissione degli organi ausiliari. X
Lavare l'impianto di raffreddamento e sostituire il liquido di raffred-
damento del motore dopo 10 anni o 240.000 km (150.000 miglia),
a seconda della scadenza che si verifica per prima.XX
Se si utilizza la vettura negli allestimenti polizia, taxi, come veicolo
aziendale o per il frequente traino di rimorchi, cambiare o controllare
il liquido del gruppo di rinvio.XX X
Cambiare il liquido del gruppo di rinvio X X X
(*) L'intervallo effettivo per il cambio dell'olio
e la sostituzione del filtro dell'olio motore
dipende dalle condizioni d'uso della vettura
ed è segnalato tramite l'accensione della spia
o la comparsa del messaggio sulla plancia
portastrumenti. In ogni caso, non superare
mai 1 anno/20.000 km.
(**) L'intervallo di sostituzione del liquido
freni si basa esclusivamente sull'intervallo
temporale e non sul chilometraggio.(°) Il consumo di additivo AdBlue®(urea)
dipende dalle condizioni d'uso della vettura
ed è indicato dall'accensione di un LED e/o
dalla comparsa di un messaggio sulla plancia
portastrumenti.
ATTENZIONE!
•L'esecuzione di interventi su una vettura
può essere pericolosa. Eseguire personal-
mente solo riparazioni per le quali si è
sicuri di possedere le conoscenze tecniche
ATTENZIONE!
e gli attrezzi necessari. In caso di dubbi
sulla propria preparazione o capacità di
esecuzione di una riparazione affidare la
vettura a un meccanico competente.
•Un'errata ispezione e manutenzione della
vettura può portare al malfunzionamento
di un componente o influire sulle presta-
zioni e la manovrabilità della vettura.
Questo potrebbe causare un incidente.
ASSISTENZA E MANUTENZIONE
290

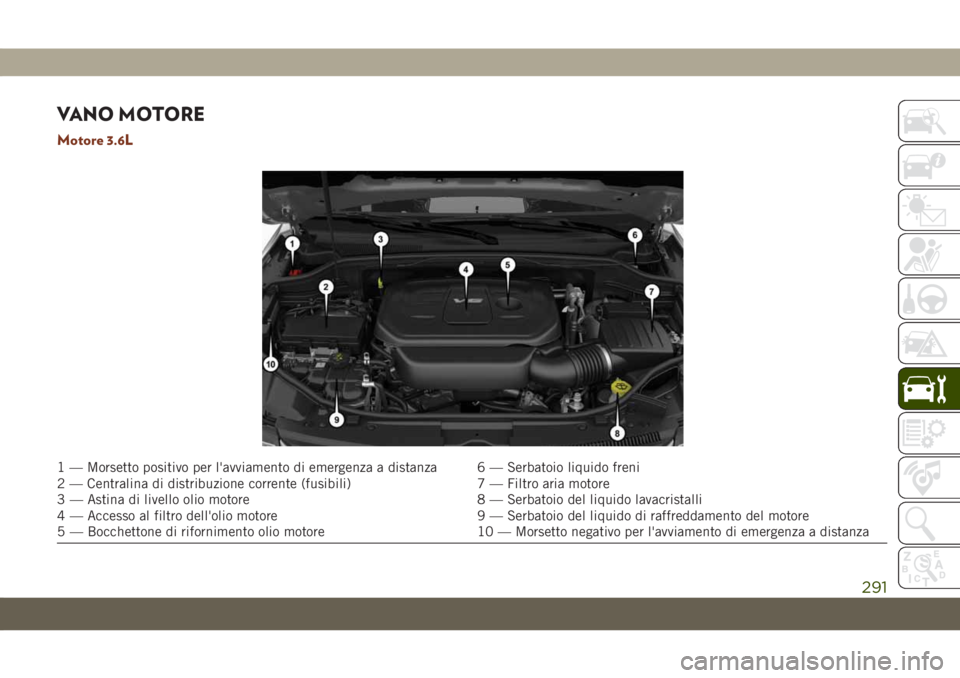

VANO MOTORE
Motore 3.6L
1 — Morsetto positivo per l'avviamento di emergenza a distanza 6 — Serbatoio liquido freni
2 — Centralina di distribuzione corrente (fusibili) 7 — Filtro aria motore
3 — Astina di livello olio motore 8 — Serbatoio del liquido lavacristalli
4 — Accesso al filtro dell'olio motore 9 — Serbatoio del liquido di raffreddamento del motore
5 — Bocchettone di rifornimento olio motore 10 — Morsetto negativo per l'avviamento di emergenza a distanza
291

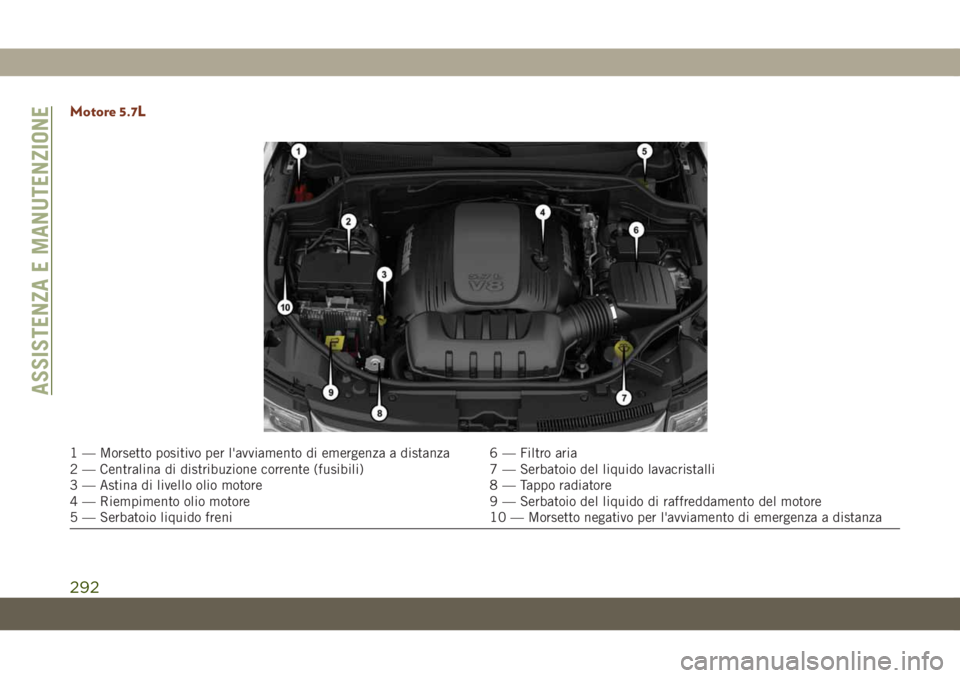

Motore 5.7L
1 — Morsetto positivo per l'avviamento di emergenza a distanza 6 — Filtro aria
2 — Centralina di distribuzione corrente (fusibili) 7 — Serbatoio del liquido lavacristalli
3 — Astina di livello olio motore 8 — Tappo radiatore
4 — Riempimento olio motore 9 — Serbatoio del liquido di raffreddamento del motore
5 — Serbatoio liquido freni 10 — Morsetto negativo per l'avviamento di emergenza a distanza
ASSISTENZA E MANUTENZIONE
292

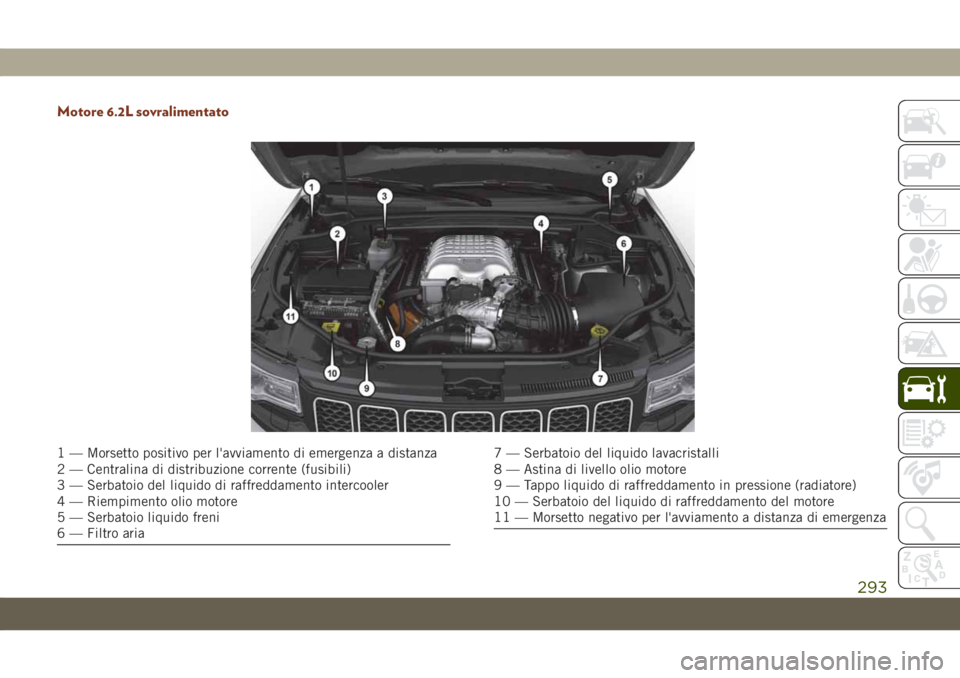

Motore 6.2L sovralimentato
1 — Morsetto positivo per l'avviamento di emergenza a distanza
2 — Centralina di distribuzione corrente (fusibili)
3 — Serbatoio del liquido di raffreddamento intercooler
4 — Riempimento olio motore
5 — Serbatoio liquido freni
6 — Filtro aria7 — Serbatoio del liquido lavacristalli
8 — Astina di livello olio motore
9 — Tappo liquido di raffreddamento in pressione (radiatore)
10 — Serbatoio del liquido di raffreddamento del motore
11 — Morsetto negativo per l'avviamento a distanza di emergenza
293

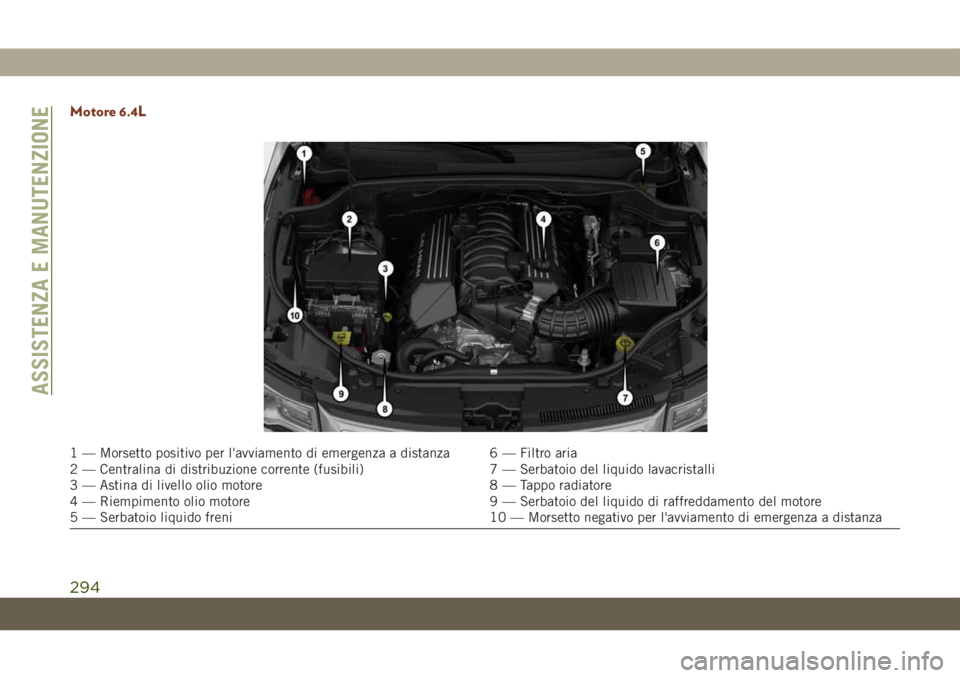

Motore 6.4L
1 — Morsetto positivo per l'avviamento di emergenza a distanza 6 — Filtro aria
2 — Centralina di distribuzione corrente (fusibili) 7 — Serbatoio del liquido lavacristalli
3 — Astina di livello olio motore 8 — Tappo radiatore
4 — Riempimento olio motore 9 — Serbatoio del liquido di raffreddamento del motore
5 — Serbatoio liquido freni 10 — Morsetto negativo per l'avviamento di emergenza a distanza
ASSISTENZA E MANUTENZIONE
294

Motore diesel 3.0L
1 — Morsetto positivo per l'avviamento di emergenza a distanza
2 — Centralina di distribuzione corrente (fusibili)
3 — Astina di livello olio motore
4 — Riempimento olio motore
5 — Serbatoio liquido freni6 — Filtro aria
7 — Serbatoio del liquido lavacristalli
8 — Serbatoio liquido di raffreddamento in pressione
9 — Morsetto negativo per l'avviamento a distanza di emergenza
295

Controllo livello olio — motori a benzina
Per assicurare una corretta lubrificazione del
motore è indispensabile che l'olio motore sia
mantenuto al livello prescritto. Verificare il
livello dell'olio a intervalli regolari, per esem-
pio ad ogni rifornimento di combustibile. Il
momento migliore per controllare il livello
dell'olio del motore è circa cinque minuti
dopo aver spento il motore una volta rag-
giunta la piena temperatura di esercizio.
In entrambi i casi la vettura deve essere
parcheggiata quanto più possibile in piano.
Fare in modo che l'olio si trovi sempre all'in-
terno della zona SAFE (di sicurezza) contras-
segnata sull'astina del livello. Su questi mo-
tori, aggiungere 0,94 litri di olio quando il
livello si trova sulla parte bassa della zona
SAFE per riportarlo a quella alta.
AVVERTENZA!
Una quantità eccessiva o insufficiente di
olio nel basamento provoca la formazione
di bolle o la perdita di pressione. Questa
condizione è estremamente dannosa per il
motore.
ATTENZIONE!
• Non fumare mentre si interviene sul
vano motore: potrebbero essere presenti
gas e vapori infiammabili, con il rischio
di incendio.
• Con motore caldo, operare con molta
cautela nel vano motore: pericolo di
ustioni. Non avvicinarsi troppo alla ven-
tola di raffreddamento del radiatore: l'e-
lettroventola potrebbe azionarsi, peri-
colo di lesioni. Sciarpe, cravatte e altri
indumenti larghi potrebbero essere tirati
dagli organi in movimento.
AVVERTENZA!
• Fare attenzione a non confondere i vari
tipi di liquidi durante il rabbocco: non
sono compatibili tra loro! Il rabbocco
con un liquido inadatto potrebbe dan-
neggiare gravemente la vettura.
• Il livello di olio non deve superare la
tacca MAX.
AVVERTENZA!
• Rabboccare sempre con olio motore
avente le stesse caratteristiche di quello
già presente nel motore.
• Per il rabbocco di olio motore, attendere
che il motore si raffreddi prima di allen-
tare il tappo del bocchettone di riempi-
mento, in particolare per i veicoli con
tappo di alluminio (se in dotazione).
AVVERTENZA: pericolo di ustioni!
• Una quantità eccessiva o insufficiente
di olio nel basamento provoca la forma-
zione di bolle o la perdita di pressione.
Questa condizione è estremamente dan-
nosa per il motore.
ASSISTENZA E MANUTENZIONE
296

Controllo livello olio — motori diesel 3.0
Per assicurare una corretta lubrificazione del
motore è indispensabile che l'olio motore sia
mantenuto al livello prescritto. Controllare
quindi il livello dell'olio a intervalli regolari. Il
momento migliore per controllare il livello del-
l'olio è prima di avviare il motore dopo che è
rimasto parcheggiato durante la notte. Quando
si controlla l'olio dopo che il motore è stato in
funzione, accertarsi anzitutto che il motore sia
alla massima temperatura di esercizio, quindi
attendere cinque minuti dallo spegnimento.
In entrambi i casi la vettura deve essere
parcheggiata quanto più possibile in piano.
Rabboccare l'olio solo quando il livello sull'a-
stina di livello è inferiore al contrassegno
"MIN". La capacità totale tra il contrassegno
MIN e il contrassegno MAX è 1 litro (1 qt).
AVVERTENZA!
Una quantità eccessiva o insufficiente di
olio nel basamento provoca la formazione
di bolle o la perdita di pressione. Questa
condizione è estremamente dannosa per il
motore.NOTA:
È possibile che il livello dell'olio sia legger-
mente più alto rispetto a quello di un con-
trollo precedente. Ciò potrebbe essere dovuto
alla presenza temporanea del diesel nel ba-
samento in seguito a un'attivazione della
strategia di rigenerazione del filtro antiparti-
colato diesel. Questo carburante evaporerà
durante il normale funzionamento.
Non azionare il motore con il livello dell'olio
inferiore al contrassegno "MIN" o superiore al
contrassegno "MAX".
ATTENZIONE!
• Non fumare mentre si interviene sul
vano motore: potrebbero essere presenti
gas e vapori infiammabili, con il rischio
di incendio.
• Con motore caldo, operare con molta
cautela nel vano motore: pericolo di
ustioni. Non avvicinarsi troppo alla ven-
tola di raffreddamento del radiatore: l'e-
lettroventola potrebbe azionarsi, peri-
colo di lesioni. Sciarpe, cravatte e altri
indumenti larghi potrebbero essere tirati
dagli organi in movimento.
AVVERTENZA!
• Fare attenzione a non confondere i vari
tipi di liquidi durante il rabbocco: non
sono compatibili tra loro! Il rabbocco
con un liquido inadatto potrebbe dan-
neggiare gravemente la vettura.
• Il livello di olio non deve superare la
tacca MAX.
• Rabboccare sempre con olio motore
avente le stesse caratteristiche di quello
già presente nel motore.
• Per il rabbocco di olio motore, attendere
che il motore si raffreddi prima di allen-
tare il tappo del bocchettone di riempi-
mento, in particolare per i veicoli con
tappo di alluminio (se in dotazione).
AVVERTENZA: pericolo di ustioni!
• Una quantità eccessiva o insufficiente
di olio nel basamento provoca la forma-
zione di bolle o la perdita di pressione.
Questa condizione è estremamente dan-
nosa per il motore.
297

Rabbocco del liquido lavacristalli
Sul display quadro strumenti viene visualiz-
zato quando il livello del liquido lavacristalli
è basso. Quando il sensore rileva un livello
del liquido basso, l'icona grafica del para-
brezza si illumina e viene visualizzato il mes-
saggio "WASHER FLUID LOW" (Liquido lava-
cristalli basso).
Il serbatoio del liquido lavacristalli è lo stesso
per il parabrezza e il lunotto. Il serbatoio del
liquido si trova nel vano motore, accertarsi di
controllare il livello del liquido a intervalli
regolari. Riempire il serbatoio solo con li-
quido lavacristalli, non aggiungere antigelo
per radiatore. Al rabbocco del serbatoio del
liquido lavacristalli, prelevarne una certa
quantità e applicarla su un panno o una
salvietta, quindi pulire le spazzole del tergi-
cristallo; in questo modo se ne miglioreranno
le prestazioni. Per impedire il congelamento
dell'impianto lavacristalli alle basse tempe-
rature, selezionare una soluzione o miscela
conforme o superiore alla gamma di tempe-
ratura del clima della zona. Queste indica-
zioni sono riportate sulla maggior parte delle
confezioni di liquidi lavacristalli.
ATTENZIONE!
I liquidi lavacristalli disponibili in com-
mercio sono infiammabili. Possono incen-
diarsi e causare bruciature. Durante il
riempimento o altre operazioni che inte-
ressano il liquido lavacristalli agire con la
massima attenzione.
AVVERTENZA!
Non viaggiare con il serbatoio del liquido
lavacristalli vuoto: il lavacristallo è fonda-
mentale per migliorare la visibilità.
Impianto frenante
Per garantire l'efficienza dell'impianto fre-
nante controllarne periodicamente i compo-
nenti. Per gli interventi di manutenzione cor-
retti, fare riferimento a "Programma di
manutenzione" in questo capitolo.
ATTENZIONE!
Guidare con il piede appoggiato al pedale
dei freni può pregiudicarne l'efficienza,
ATTENZIONE!
aumentando il rischio di incidenti. Du-
rante la marcia non tenere mai il piede sul
pedale del freno o sollecitarlo inutilmente
per evitare il surriscaldamento dei freni,
l'usura eccessiva delle guarnizioni e pos-
sibili danni all'impianto frenante. Si ri-
schierebbe di non disporre della piena
capacità di frenata in caso di emergenza.
Controllo livello dell'olio — Pompa freni
Il livello dell'olio della pompa freni deve es-
sere controllato durante gli interventi di ma-
nutenzione sulla vettura oppure immediata-
mente nel caso in cui la spia dell'impianto
frenante sia attiva. Se necessario, rabboccare
per portare il livello entro le tacche designate
sul lato del serbatoio della pompa freni. Pu-
lire sempre accuratamente la superficie della
pompa freni prima di togliere il tappo. L'u-
sura delle pastiglie dei freni a disco può
provocare l'abbassamento del livello. Il livello
dovrebbe essere controllato quando si sosti-
tuiscono i pattini dei freni. Se il livello del
liquido freni è eccessivamente scarso, con-
trollare che l'impianto non presenti perdite.
ASSISTENZA E MANUTENZIONE
298
