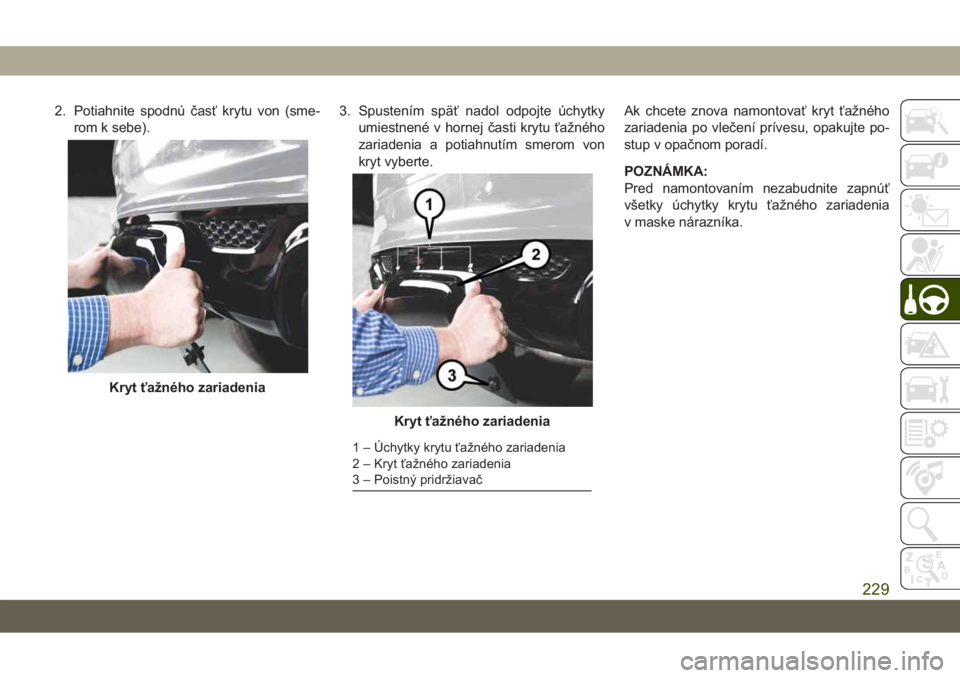

2. Potiahnite spodnú časť krytu von (sme-
rom k sebe).3. Spustením späť nadol odpojte úchytky
umiestnené v hornej časti krytu ťažného
zariadenia a potiahnutím smerom von
kryt vyberte.Ak chcete znova namontovať kryt ťažného
zariadenia po vlečení prívesu, opakujte po-
stup v opačnom poradí.
POZNÁMKA:
Pred namontovaním nezabudnite zapnúť
všetky úchytky krytu ťažného zariadenia
v maske nárazníka.
Kryt ťažného zariadenia
Kryt ťažného zariadenia
1 – Úchytky krytu ťažného zariadenia
2 – Kryt ťažného zariadenia
3 – Poistný pridržiavač
229

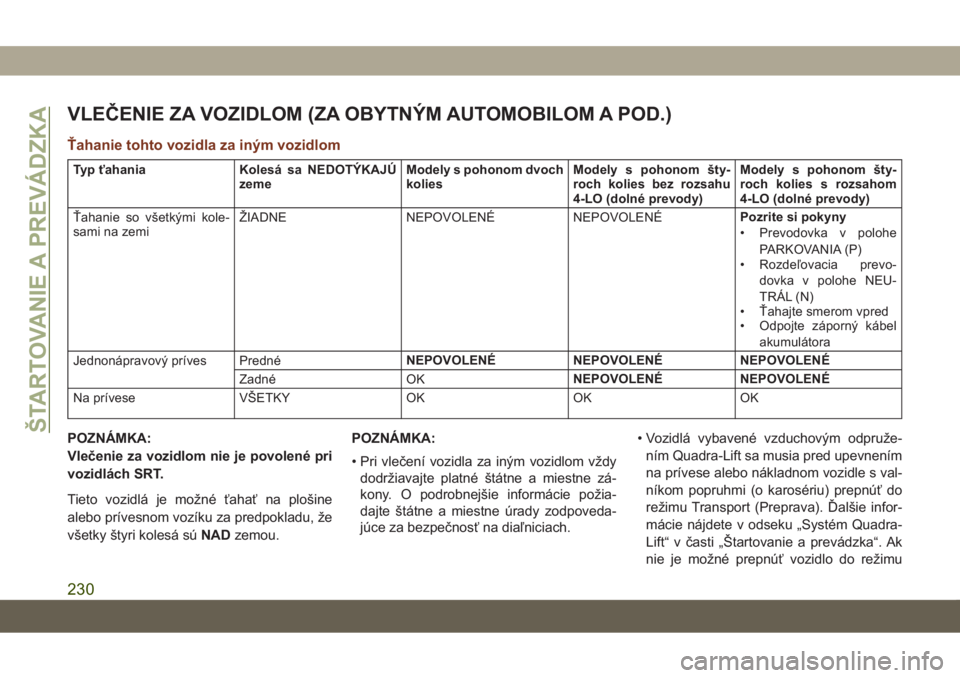

VLEČENIE ZA VOZIDLOM (ZA OBYTNÝM AUTOMOBILOM A POD.)
Ťahanie tohto vozidla za iným vozidlom
Typ ťahania Kolesá sa NEDOTÝKAJÚ
zemeModely s pohonom dvoch
koliesModely s pohonom šty-
roch kolies bez rozsahu
4-LO (dolné prevody)Modely s pohonom šty-
roch kolies s rozsahom
4-LO (dolné prevody)
Ťahanie so všetkými kole-
sami na zemiŽIADNE NEPOVOLENÉ NEPOVOLENÉPozrite si pokyny
• Prevodovka v polohe
PARKOVANIA (P)
• Rozdeľovacia prevo-
dovka v polohe NEU-
TRÁL (N)
• Ťahajte smerom vpred
• Odpojte záporný kábel
akumulátora
Jednonápravový príves PrednéNEPOVOLENÉ NEPOVOLENÉ NEPOVOLENÉ
Zadné OKNEPOVOLENÉ NEPOVOLENÉ
Na prívese VŠETKY OK OK OK
POZNÁMKA:
Vlečenie za vozidlom nie je povolené pri
vozidlách SRT.
Tieto vozidlá je možné ťahať na plošine
alebo prívesnom vozíku za predpokladu, že
všetky štyri kolesá súNADzemou.POZNÁMKA:
• Pri vlečení vozidla za iným vozidlom vždy
dodržiavajte platné štátne a miestne zá-
kony. O podrobnejšie informácie požia-
dajte štátne a miestne úrady zodpoveda-
júce za bezpečnosť na diaľniciach.• Vozidlá vybavené vzduchovým odpruže-
ním Quadra-Lift sa musia pred upevnením
na prívese alebo nákladnom vozidle s val-
níkom popruhmi (o karosériu) prepnúť do
režimu Transport (Preprava). Ďalšie infor-
mácie nájdete v odseku „Systém Quadra-
Lift“ v časti „Štartovanie a prevádzka“. Ak
nie je možné prepnúť vozidlo do režimuŠTARTOVANIE A PREVÁDZKA
230

Transport (Preprava) (napríklad nie je
možné naštartovať motor), popruhy sa mu-
sia upevniť k pneumatikám pomocou špe-
ciálnych popruhov (nie ku karosérii). V dô-
sledku nedodržania týchto pokynov sa
môžu zobraziť chybové kódy alebo môže
dôjsť k uvoľneniu napnutia popruhov.
Vlečenie za vozidlom – modely
s pohonom dvoch kolies
Toto vozidlo NEŤAHAJTE so všetkými
kolesami na zemi. Môže dôjsť k poškode-
niu pohonnej sústavy.
Vlečenie vozidiel (modelov s pohonom
dvoch kolies) je povolené LEN vtedy, keď sa
zadné kolesá NEDOTÝKAJÚ zeme. To je
možné dosiahnuť pomocou jednonápravo-
vého odťahovacieho prívesu alebo prívesu
vozidla. Ak používate jednonápravový odťa-
hovací príves, dodržte tento postup:
1. Pevne pripevnite jednonápravový odťa-
hovací príves k ťažnému vozidlu a postu-
pujte podľa pokynov výrobcu jednoná-
pravového prívesu.POZNÁMKA:
Ak je vozidlo vybavené vzduchovým od-
pružením Quadra-Lift, uistite sa, že vo-
zidlo má nastavenú normálnu svetlú
výšku podvozka.
2. Prejdite zadnými kolesami na jednoná-
pravový odťahovací príves.
3. Pevne zatiahnite parkovaciu brzdu. Ra-
diacu páku zaraďte do polohy
PARKOVANIE.
4. Spínač zapaľovania otočte do polohy
OFF (Vypnuté).
5. Riadne zaistite zadné kolesá k jednoná-
pravovému odťahovaciemu prívesu a po-
stupujte podľa pokynov výrobcu jednoná-
pravového prívesu.
6. Prepnite zapaľovanie do polohy ON/RUN
(Zapnuté/spustené), ale neštartujte
motor.
7. Skontrolujte, či je odomknutý stĺpik
riadenia.8. Namontujte vhodné upínacie zariadenie,
určené na vlečenie, aby ste zaistili
predné kolesá v priamej polohe.
9. Odpojte záporný kábel akumulátora
a bezpečne ho upevnite mimo kontaktu
akumulátora.
POZNÁMKA:
Odpojenie akumulátora vozidla spôsobí
vymazanie predvolieb rádia a môže mať
vplyv na iné nastavenia vozidla. Môže
vyvolať aj rôzne chybové kódy, ktoré spô-
sobia rozsvietenie indikátora poruchy
(MIL) po opätovnom pripojení
akumulátora.
VÝSTRAHA!
Ťahanie so zadnými kolesami na zemi
spôsobí vážne poškodenie prevodovky.
Poškodenie následkom nesprávneho ťa-
hania nie je pokryté Obmedzenou záru-
kou na nové vozidlo.
231

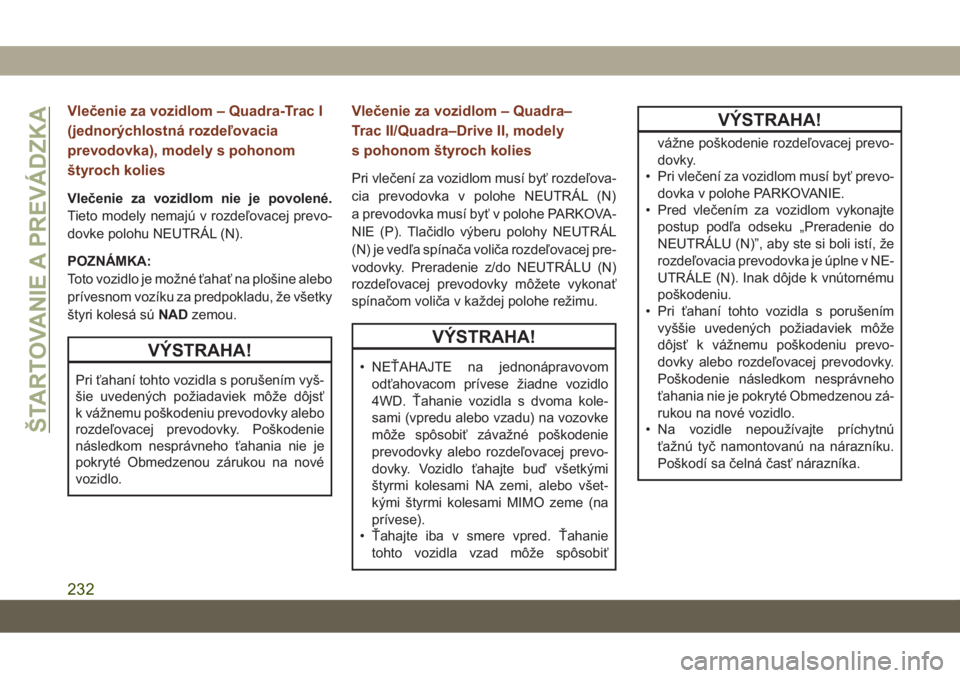

Vlečenie za vozidlom – Quadra-Trac I
(jednorýchlostná rozdeľovacia
prevodovka), modely s pohonom
štyroch kolies
Vlečenie za vozidlom nie je povolené.
Tieto modely nemajú v rozdeľovacej prevo-
dovke polohu NEUTRÁL (N).
POZNÁMKA:
Toto vozidlo je možné ťahať na plošine alebo
prívesnom vozíku za predpokladu, že všetky
štyri kolesá súNADzemou.
VÝSTRAHA!
Pri ťahaní tohto vozidla s porušením vyš-
šie uvedených požiadaviek môže dôjsť
k vážnemu poškodeniu prevodovky alebo
rozdeľovacej prevodovky. Poškodenie
následkom nesprávneho ťahania nie je
pokryté Obmedzenou zárukou na nové
vozidlo.
Vlečenie za vozidlom – Quadra–
Trac II/Quadra–Drive II, modely
s pohonom štyroch kolies
Pri vlečení za vozidlom musí byť rozdeľova-
cia prevodovka v polohe NEUTRÁL (N)
a prevodovka musí byť v polohe PARKOVA-
NIE (P). Tlačidlo výberu polohy NEUTRÁL
(N) je vedľa spínača voliča rozdeľovacej pre-
vodovky. Preradenie z/do NEUTRÁLU (N)
rozdeľovacej prevodovky môžete vykonať
spínačom voliča v každej polohe režimu.
VÝSTRAHA!
• NEŤAHAJTE na jednonápravovom
odťahovacom prívese žiadne vozidlo
4WD. Ťahanie vozidla s dvoma kole-
sami (vpredu alebo vzadu) na vozovke
môže spôsobiť závažné poškodenie
prevodovky alebo rozdeľovacej prevo-
dovky. Vozidlo ťahajte buď všetkými
štyrmi kolesami NA zemi, alebo všet-
kými štyrmi kolesami MIMO zeme (na
prívese).
• Ťahajte iba v smere vpred. Ťahanie
tohto vozidla vzad môže spôsobiť
VÝSTRAHA!
vážne poškodenie rozdeľovacej prevo-
dovky.
• Pri vlečení za vozidlom musí byť prevo-
dovka v polohe PARKOVANIE.
• Pred vlečením za vozidlom vykonajte
postup podľa odseku „Preradenie do
NEUTRÁLU (N)”, aby ste si boli istí, že
rozdeľovacia prevodovka je úplne v NE-
UTRÁLE (N). Inak dôjde k vnútornému
poškodeniu.
• Pri ťahaní tohto vozidla s porušením
vyššie uvedených požiadaviek môže
dôjsť k vážnemu poškodeniu prevo-
dovky alebo rozdeľovacej prevodovky.
Poškodenie následkom nesprávneho
ťahania nie je pokryté Obmedzenou zá-
rukou na nové vozidlo.
• Na vozidle nepoužívajte príchytnú
ťažnú tyč namontovanú na nárazníku.
Poškodí sa čelná časť nárazníka.
ŠTARTOVANIE A PREVÁDZKA
232

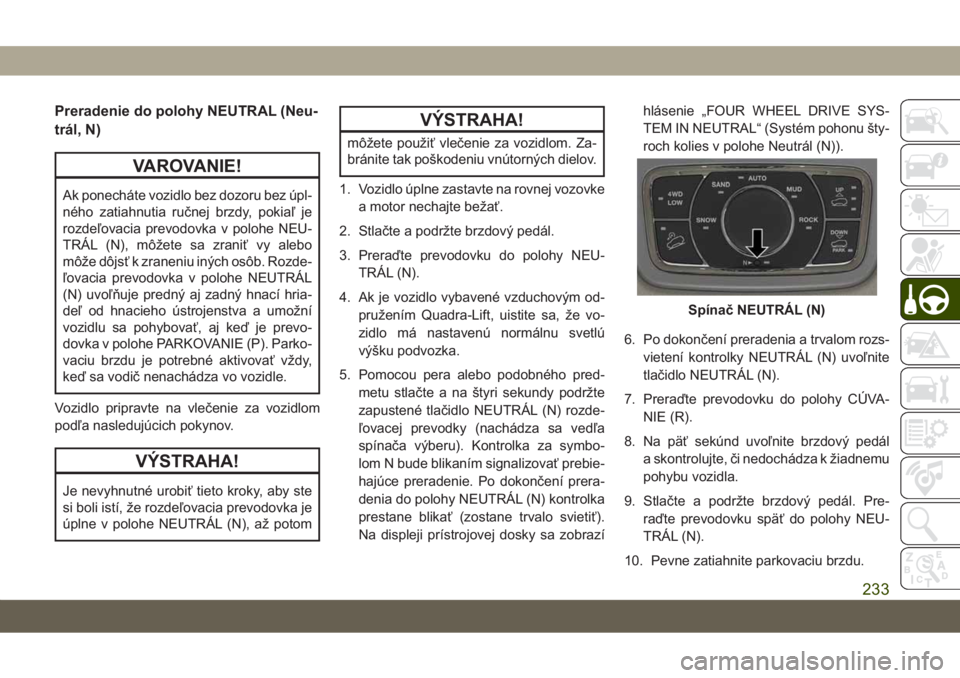

Preradenie do polohy NEUTRAL (Neu-
trál, N)
VAROVANIE!
Ak ponecháte vozidlo bez dozoru bez úpl-
ného zatiahnutia ručnej brzdy, pokiaľ je
rozdeľovacia prevodovka v polohe NEU-
TRÁL (N), môžete sa zraniť vy alebo
môže dôjsť k zraneniu iných osôb. Rozde-
ľovacia prevodovka v polohe NEUTRÁL
(N) uvoľňuje predný aj zadný hnací hria-
deľ od hnacieho ústrojenstva a umožní
vozidlu sa pohybovať, aj keď je prevo-
dovka v polohe PARKOVANIE (P). Parko-
vaciu brzdu je potrebné aktivovať vždy,
keď sa vodič nenachádza vo vozidle.
Vozidlo pripravte na vlečenie za vozidlom
podľa nasledujúcich pokynov.
VÝSTRAHA!
Je nevyhnutné urobiť tieto kroky, aby ste
si boli istí, že rozdeľovacia prevodovka je
úplne v polohe NEUTRÁL (N), až potom
VÝSTRAHA!
môžete použiť vlečenie za vozidlom. Za-
bránite tak poškodeniu vnútorných dielov.
1. Vozidlo úplne zastavte na rovnej vozovke
a motor nechajte bežať.
2. Stlačte a podržte brzdový pedál.
3. Preraďte prevodovku do polohy NEU-
TRÁL (N).
4. Ak je vozidlo vybavené vzduchovým od-
pružením Quadra-Lift, uistite sa, že vo-
zidlo má nastavenú normálnu svetlú
výšku podvozka.
5. Pomocou pera alebo podobného pred-
metu stlačte a na štyri sekundy podržte
zapustené tlačidlo NEUTRÁL (N) rozde-
ľovacej prevodky (nachádza sa vedľa
spínača výberu). Kontrolka za symbo-
lom N bude blikaním signalizovať prebie-
hajúce preradenie. Po dokončení prera-
denia do polohy NEUTRÁL (N) kontrolka
prestane blikať (zostane trvalo svietiť).
Na displeji prístrojovej dosky sa zobrazíhlásenie „FOUR WHEEL DRIVE SYS-
TEM IN NEUTRAL“ (Systém pohonu šty-
roch kolies v polohe Neutrál (N)).
6. Po dokončení preradenia a trvalom rozs-
vietení kontrolky NEUTRÁL (N) uvoľnite
tlačidlo NEUTRÁL (N).
7. Preraďte prevodovku do polohy CÚVA-
NIE (R).
8. Na päť sekúnd uvoľnite brzdový pedál
a skontrolujte, či nedochádza k žiadnemu
pohybu vozidla.
9. Stlačte a podržte brzdový pedál. Pre-
raďte prevodovku späť do polohy NEU-
TRÁL (N).
10. Pevne zatiahnite parkovaciu brzdu.
Spínač NEUTRÁL (N)
233

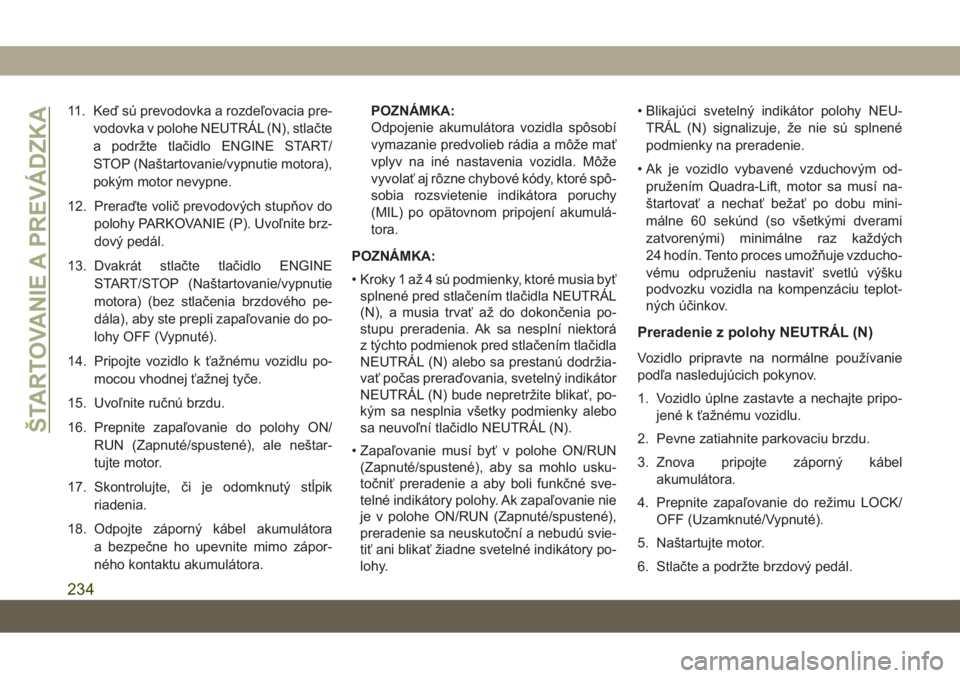

11. Keď sú prevodovka a rozdeľovacia pre-
vodovka v polohe NEUTRÁL (N), stlačte
a podržte tlačidlo ENGINE START/
STOP (Naštartovanie/vypnutie motora),
pokým motor nevypne.
12. Preraďte volič prevodových stupňov do
polohy PARKOVANIE (P). Uvoľnite brz-
dový pedál.
13. Dvakrát stlačte tlačidlo ENGINE
START/STOP (Naštartovanie/vypnutie
motora) (bez stlačenia brzdového pe-
dála), aby ste prepli zapaľovanie do po-
lohy OFF (Vypnuté).
14. Pripojte vozidlo k ťažnému vozidlu po-
mocou vhodnej ťažnej tyče.
15. Uvoľnite ručnú brzdu.
16. Prepnite zapaľovanie do polohy ON/
RUN (Zapnuté/spustené), ale neštar-
tujte motor.
17. Skontrolujte, či je odomknutý stĺpik
riadenia.
18. Odpojte záporný kábel akumulátora
a bezpečne ho upevnite mimo zápor-
ného kontaktu akumulátora.POZNÁMKA:
Odpojenie akumulátora vozidla spôsobí
vymazanie predvolieb rádia a môže mať
vplyv na iné nastavenia vozidla. Môže
vyvolať aj rôzne chybové kódy, ktoré spô-
sobia rozsvietenie indikátora poruchy
(MIL) po opätovnom pripojení akumulá-
tora.
POZNÁMKA:
• Kroky 1 až 4 sú podmienky, ktoré musia byť
splnené pred stlačením tlačidla NEUTRÁL
(N), a musia trvať až do dokončenia po-
stupu preradenia. Ak sa nesplní niektorá
z týchto podmienok pred stlačením tlačidla
NEUTRÁL (N) alebo sa prestanú dodržia-
vať počas preraďovania, svetelný indikátor
NEUTRÁL (N) bude nepretržite blikať, po-
kým sa nesplnia všetky podmienky alebo
sa neuvoľní tlačidlo NEUTRÁL (N).
• Zapaľovanie musí byť v polohe ON/RUN
(Zapnuté/spustené), aby sa mohlo usku-
točniť preradenie a aby boli funkčné sve-
telné indikátory polohy. Ak zapaľovanie nie
je v polohe ON/RUN (Zapnuté/spustené),
preradenie sa neuskutoční a nebudú svie-
tiť ani blikať žiadne svetelné indikátory po-
lohy.• Blikajúci svetelný indikátor polohy NEU-
TRÁL (N) signalizuje, že nie sú splnené
podmienky na preradenie.
• Ak je vozidlo vybavené vzduchovým od-
pružením Quadra-Lift, motor sa musí na-
štartovať a nechať bežať po dobu mini-
málne 60 sekúnd (so všetkými dverami
zatvorenými) minimálne raz každých
24 hodín. Tento proces umožňuje vzducho-
vému odpruženiu nastaviť svetlú výšku
podvozku vozidla na kompenzáciu teplot-
ných účinkov.
Preradenie z polohy NEUTRÁL (N)
Vozidlo pripravte na normálne používanie
podľa nasledujúcich pokynov.
1. Vozidlo úplne zastavte a nechajte pripo-
jené k ťažnému vozidlu.
2. Pevne zatiahnite parkovaciu brzdu.
3. Znova pripojte záporný kábel
akumulátora.
4. Prepnite zapaľovanie do režimu LOCK/
OFF (Uzamknuté/Vypnuté).
5. Naštartujte motor.
6. Stlačte a podržte brzdový pedál.
ŠTARTOVANIE A PREVÁDZKA
234

7. Preraďte prevodovku do polohy NEU-
TRÁL (N).
8. Pomocou pera alebo podobného pred-
metu stlačte a na jednu sekundu podržte
zapustené tlačidlo NEUTRÁL (N) rozde-
ľovacej prevodky (nachádza sa vedľa
spínača výberu).
9. Keď zhasne svetelný indikátor NEUTRÁL
(N), uvoľnite tlačidlo NEUTRÁL (N). Po
uvoľnení tlačidla NEUTRÁL (N) sa rozde-
ľovacia prevodovka prepne do polohy
označenej spínačom výberu.10. Radiacu páku zaraďte do polohy PAR-
KOVANIE. Vypnite motor.
11. Uvoľnite brzdový pedál.
12. Odpojte vozidlo od ťažného vozidla.
13. Naštartujte motor.
14. Stlačte a podržte brzdový pedál.
15. Uvoľnite ručnú brzdu.
16. Preraďte prevodovku do polohy JAZDA
(D), uvoľnite brzdový pedál a skontro-
lujte, či vozidlo funguje normálne.
POZNÁMKA:
• Kroky 1 až 5 sú podmienky, ktoré musia byť
splnené pred stlačením tlačidla NEUTRÁL
(N), a musia trvať až do dokončenia po-
stupu preradenia. Ak sa nesplní niektorá
z týchto podmienok pred stlačením tlačidla
NEUTRÁL (N) alebo sa prestanú dodržia-
vať počas preraďovania, svetelný indikátor
NEUTRÁL (N) bude nepretržite blikať, po-
kým sa nesplnia všetky podmienky alebo
sa neuvoľní tlačidlo NEUTRÁL (N).• Zapaľovanie musí byť v polohe ON/RUN
(Zapnuté/spustené), aby sa mohlo usku-
točniť preradenie a aby boli funkčné sve-
telné indikátory polohy. Ak zapaľovanie nie
je v polohe ON/RUN (Zapnuté/spustené),
preradenie sa neuskutoční a nebudú svietiť
ani blikať žiadne svetelné indikátory po-
lohy.
• Blikajúci svetelný indikátor polohy NEU-
TRÁL (N) signalizuje, že nie sú splnené
podmienky na preradenie.
Spínač NEUTRÁL (N)
235

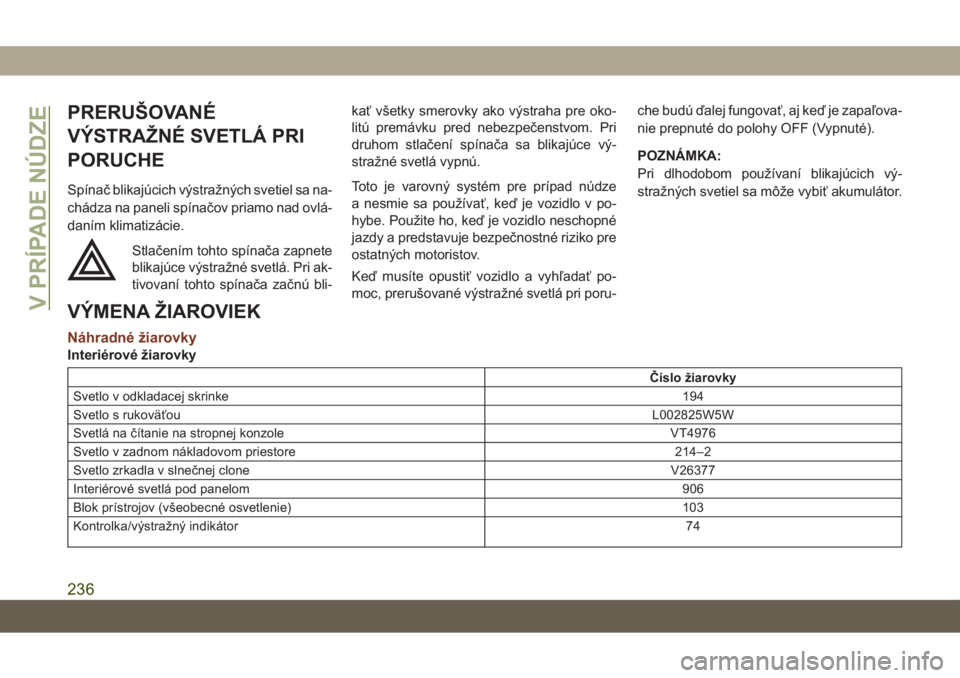

PRERUŠOVANÉ
VÝSTRAŽNÉ SVETLÁ PRI
PORUCHE
Spínač blikajúcich výstražných svetiel sa na-
chádza na paneli spínačov priamo nad ovlá-
daním klimatizácie.
Stlačením tohto spínača zapnete
blikajúce výstražné svetlá. Pri ak-
tivovaní tohto spínača začnú bli-kať všetky smerovky ako výstraha pre oko-
litú premávku pred nebezpečenstvom. Pri
druhom stlačení spínača sa blikajúce vý-
stražné svetlá vypnú.
Toto je varovný systém pre prípad núdze
a nesmie sa používať, keď je vozidlo v po-
hybe. Použite ho, keď je vozidlo neschopné
jazdy a predstavuje bezpečnostné riziko pre
ostatných motoristov.
Keď musíte opustiť vozidlo a vyhľadať po-
moc, prerušované výstražné svetlá pri poru-che budú ďalej fungovať, aj keď je zapaľova-
nie prepnuté do polohy OFF (Vypnuté).
POZNÁMKA:
Pri dlhodobom používaní blikajúcich vý-
stražných svetiel sa môže vybiť akumulátor.
VÝMENA ŽIAROVIEK
Náhradné žiarovky
Interiérové žiarovky
Číslo žiarovky
Svetlo v odkladacej skrinke194
Svetlo s rukoväťouL002825W5W
Svetlá na čítanie na stropnej konzole VT4976
Svetlo v zadnom nákladovom priestore 214–2
Svetlo zrkadla v slnečnej cloneV26377
Interiérové svetlá pod panelom906
Blok prístrojov (všeobecné osvetlenie) 103
Kontrolka/výstražný indikátor74
V PRÍPADE NÚDZE
236

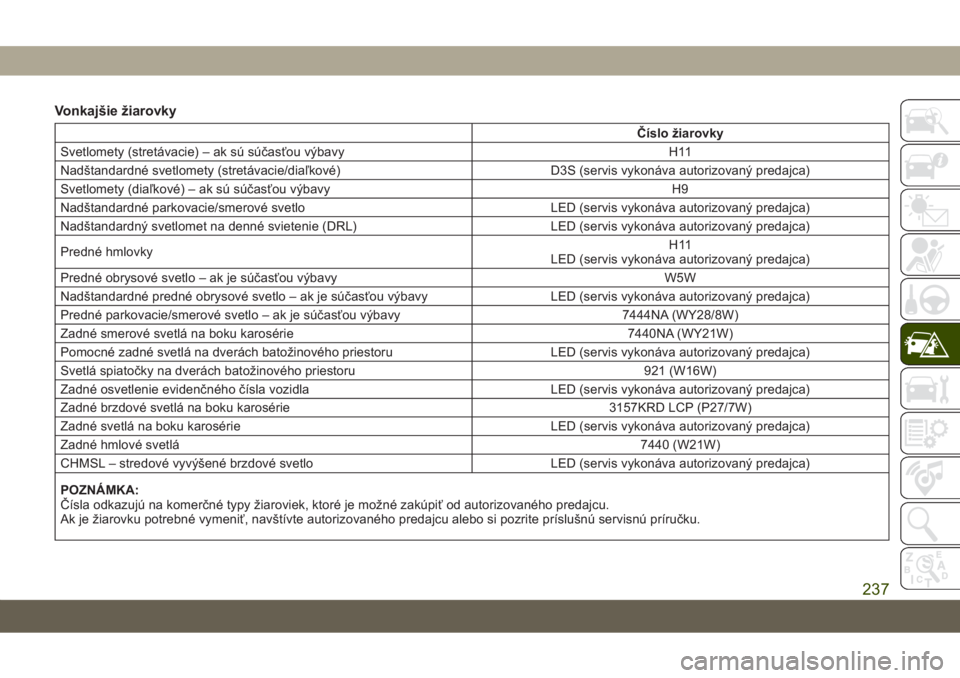

Vonkajšie žiarovky
Číslo žiarovky
Svetlomety (stretávacie) – ak sú súčasťou výbavy H11
Nadštandardné svetlomety (stretávacie/diaľkové) D3S (servis vykonáva autorizovaný predajca)
Svetlomety (diaľkové) – ak sú súčasťou výbavy H9
Nadštandardné parkovacie/smerové svetlo LED (servis vykonáva autorizovaný predajca)
Nadštandardný svetlomet na denné svietenie (DRL) LED (servis vykonáva autorizovaný predajca)
Predné hmlovkyH11
LED (servis vykonáva autorizovaný predajca)
Predné obrysové svetlo – ak je súčasťou výbavy W5W
Nadštandardné predné obrysové svetlo – ak je súčasťou výbavy LED (servis vykonáva autorizovaný predajca)
Predné parkovacie/smerové svetlo – ak je súčasťou výbavy 7444NA (WY28/8W)
Zadné smerové svetlá na boku karosérie 7440NA (WY21W)
Pomocné zadné svetlá na dverách batožinového priestoru LED (servis vykonáva autorizovaný predajca)
Svetlá spiatočky na dverách batožinového priestoru 921 (W16W)
Zadné osvetlenie evidenčného čísla vozidla LED (servis vykonáva autorizovaný predajca)
Zadné brzdové svetlá na boku karosérie 3157KRD LCP (P27/7W)
Zadné svetlá na boku karosérie LED (servis vykonáva autorizovaný predajca)
Zadné hmlové svetlá7440 (W21W)
CHMSL – stredové vyvýšené brzdové svetlo LED (servis vykonáva autorizovaný predajca)
POZNÁMKA:
Čísla odkazujú na komerčné typy žiaroviek, ktoré je možné zakúpiť od autorizovaného predajcu.
Ak je žiarovku potrebné vymeniť, navštívte autorizovaného predajcu alebo si pozrite príslušnú servisnú príručku.
237

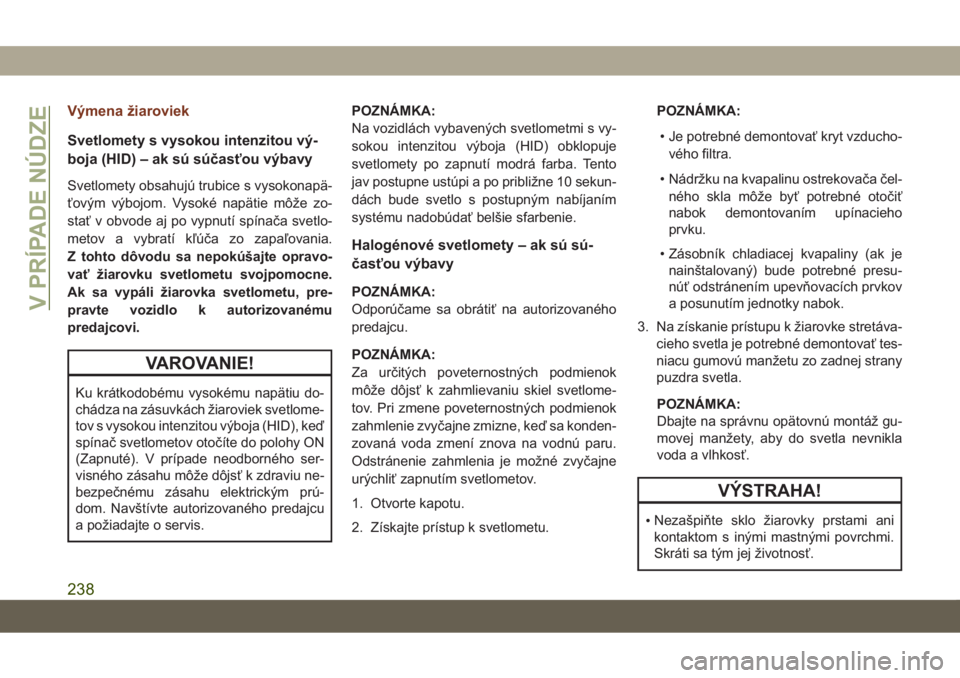

Výmena žiaroviek
Svetlomety s vysokou intenzitou vý-
boja
(HID) – ak sú súčasťou výbavy
Svetlomety obsahujú trubice s vysokonapä-
ťovým výbojom. Vysoké napätie môže zo-
stať v obvode aj po vypnutí spínača svetlo-
metov a vybratí kľúča zo zapaľovania.
Z tohto dôvodu sa nepokúšajte opravo-
vať žiarovku svetlometu svojpomocne.
Ak sa vypáli žiarovka svetlometu, pre-
pravte vozidlo k autorizovanému
predajcovi.
VAROVANIE!
Ku krátkodobému vysokému napätiu do-
chádza na zásuvkách žiaroviek svetlome-
tov s vysokou intenzitou výboja (HID), keď
spínač svetlometov otočíte do polohy ON
(Zapnuté). V prípade neodborného ser-
visného zásahu môže dôjsť k zdraviu ne-
bezpečnému zásahu elektrickým prú-
dom. Navštívte autorizovaného predajcu
a požiadajte o servis.POZNÁMKA:
Na vozidlách vybavených svetlometmi s vy-
sokou intenzitou výboja (HID) obklopuje
svetlomety po zapnutí modrá farba. Tento
jav postupne ustúpi a po približne 10 sekun-
dách bude svetlo s postupným nabíjaním
systému nadobúdať belšie sfarbenie.
Halogénové svetlomety – ak sú sú-
časťou výbavy
POZNÁMKA:
Odporúčame sa obrátiť na autorizovaného
predajcu.
POZNÁMKA:
Za určitých poveternostných podmienok
môže dôjsť k zahmlievaniu skiel svetlome-
tov. Pri zmene poveternostných podmienok
zahmlenie zvyčajne zmizne, keď sa konden-
zovaná voda zmení znova na vodnú paru.
Odstránenie zahmlenia je možné zvyčajne
urýchliť zapnutím svetlometov.
1. Otvorte kapotu.
2. Získajte prístup k svetlometu.POZNÁMKA:
• Je potrebné demontovať kryt vzducho-
vého filtra.
• Nádržku na kvapalinu ostrekovača čel-
ného skla môže byť potrebné otočiť
nabok demontovaním upínacieho
prvku.
• Zásobník chladiacej kvapaliny (ak je
nainštalovaný) bude potrebné presu-
núť odstránením upevňovacích prvkov
a posunutím jednotky nabok.
3. Na získanie prístupu k žiarovke stretáva-
cieho svetla je potrebné demontovať tes-
niacu gumovú manžetu zo zadnej strany
puzdra svetla.
POZNÁMKA:
Dbajte na správnu opätovnú montáž gu-
movej manžety, aby do svetla nevnikla
voda a vlhkosť.
VÝSTRAHA!
•Nezašpiňte sklo žiarovky prstami ani
kontaktom s inými mastnými povrchmi.
Skráti sa tým jej životnosť.
V PRÍPADE NÚDZE
238
