JEEP RENEGADE 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

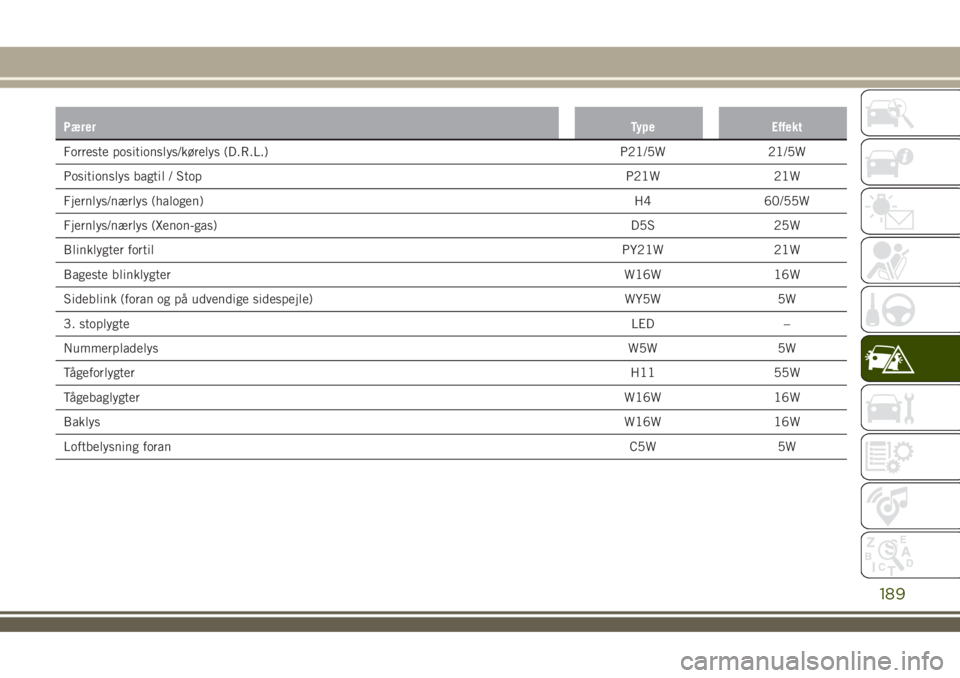

PærerType Effekt
Forreste positionslys/kørelys (D.R.L.) P21/5W 21/5W
Positionslys bagtil / StopP21W 21W
Fjernlys/nærlys (halogen)H4 60/55W
Fjernlys/nærlys (Xenon-gas)D5S 25W
Blinklygter fortilPY21W 21W
Bageste blinklygterW16W 16W
Sideblink (foran og på udvendige sidespejle) WY5W 5W
3. stoplygteLED –
NummerpladelysW5W 5W
TågeforlygterH11 55W
TågebaglygterW16W 16W
BaklysW16W 16W
Loftbelysning foranC5W 5W
189

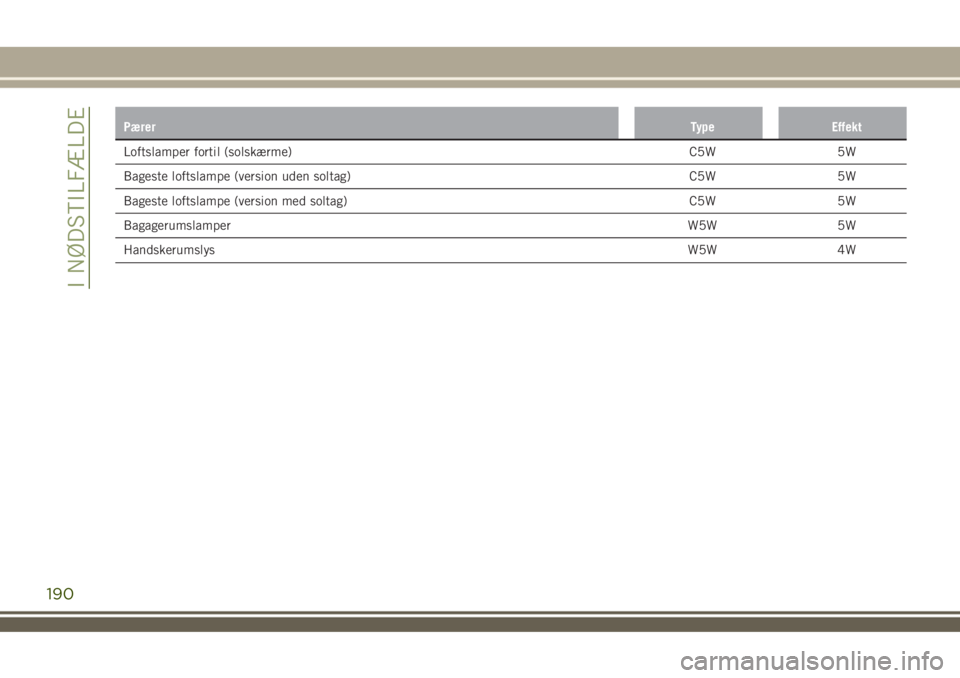

PærerType Effekt
Loftslamper fortil (solskærme) C5W 5W
Bageste loftslampe (version uden soltag) C5W 5W
Bageste loftslampe (version med soltag) C5W 5W
BagagerumslamperW5W 5W
HandskerumslysW5W 4W
190
I NØDSTILFÆLDE

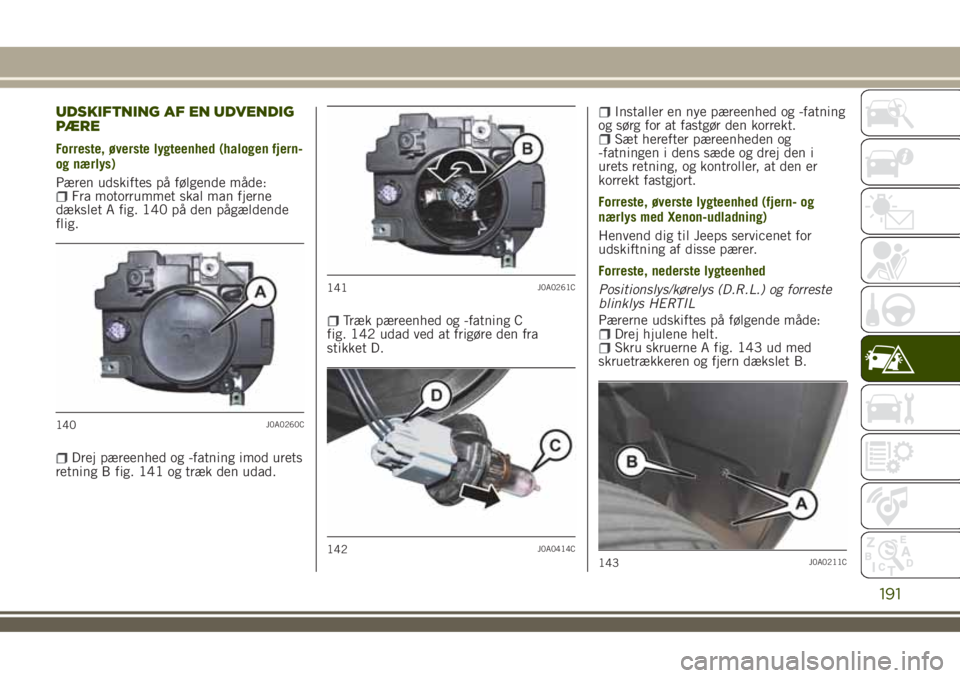

UDSKIFTNING AF EN UDVENDIG
PÆRE
Forreste, øverste lygteenhed (halogen fjern-
og nærlys)
Pæren udskiftes på følgende måde:
Fra motorrummet skal man fjerne
dækslet A fig. 140 på den pågældende
flig.
Drej pæreenhed og -fatning imod urets
retning B fig. 141 og træk den udad.
Træk pæreenhed og -fatning C
fig. 142 udad ved at frigøre den fra
stikket D.
Installer en nye pæreenhed og -fatning
og sørg for at fastgør den korrekt.
Sæt herefter pæreenheden og
-fatningen i dens sæde og drej den i
urets retning, og kontroller, at den er
korrekt fastgjort.
Forreste, øverste lygteenhed (fjern- og
nærlys med Xenon-udladning)
Henvend dig til Jeeps servicenet for
udskiftning af disse pærer.
Forreste, nederste lygteenhed
Positionslys/kørelys (D.R.L.) og forreste
blinklys HERTIL
Pærerne udskiftes på følgende måde:
Drej hjulene helt.Skru skruerne A fig. 143 ud med
skruetrækkeren og fjern dækslet B.
140J0A0260C
141J0A0261C
142J0A0414C143J0A0211C
191

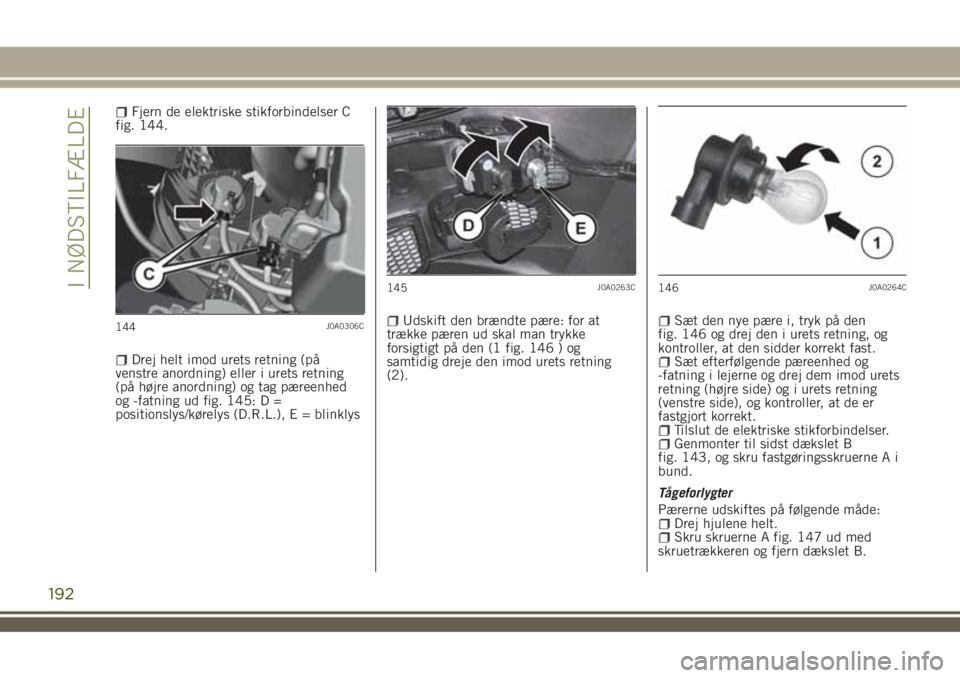

Fjern de elektriske stikforbindelser C
fig. 144.
Drej helt imod urets retning (på
venstre anordning) eller i urets retning
(på højre anordning) og tag pæreenhed
og -fatning ud fig. 145: D =
positionslys/kørelys (D.R.L.), E = blinklys
Udskift den brændte pære: for at
trække pæren ud skal man trykke
forsigtigt på den (1 fig. 146 ) og
samtidig dreje den imod urets retning
(2).Sæt den nye pære i, tryk på den
fig. 146 og drej den i urets retning, og
kontroller, at den sidder korrekt fast.
Sæt efterfølgende pæreenhed og
-fatning i lejerne og drej dem imod urets
retning (højre side) og i urets retning
(venstre side), og kontroller, at de er
fastgjort korrekt.
Tilslut de elektriske stikforbindelser.Genmonter til sidst dækslet B
fig. 143, og skru fastgøringsskruerne A i
bund.
Tågeforlygter
Pærerne udskiftes på følgende måde:
Drej hjulene helt.Skru skruerne A fig. 147 ud med
skruetrækkeren og fjern dækslet B.
144J0A0306C
145J0A0263C146J0A0264C
192
I NØDSTILFÆLDE

Tryk på fligen C fig. 148 og fjern det
elektriske stik D.
drej pæreenhed og -fatning imod urets
retning E fig. 148 og skift pæren
installer en nye pæreenhed og
-fatning, og sørg for at fastgøre den
korrekt
Tilslut det elektriske stik.Genmonter til sidst dækslet B
fig. 147, og skru fastgøringsskruerne A i
bund.
Sideblink
Blinklys på sidespejle
(hvis monteret)
Henvend dig til Jeeps servicenet for
udskiftning af pærerne.
Bageste øverste lygteenhed
De indeholder pærer for positionslys,
stoplys og blinklys.
Pærerne udskiftes på følgende måde:
Åbn bagklappen.fjern dækslet A fig. 149, som vist ved
pilen
Frigør fastgøringsanordningen B
fig. 150.
Frakobl det elektriske stik vha.
anordningen C.
147J0A0211C
148J0A0301C
149J0A0637C
193

tag den bageste lygteenhed ud ved at
trække den udad, som vist i fig. 151;
Skru de fire fastgøringsskruer D
fig. 152 ud og fjern pæreenheden.
udskift den pågældende pære
(fig. 153: E/G = stoplys, F = blinklys)
(pærerne E og G tændes altid samtidig).
Sæt den nye pære i, og sørg for, at den
sidder korrekt fast.
genmontér pæreenheden korrekt på
bageste lygteenhed, og skrue de fire
fastgøringsskruer i bund;
sæt bageste lygteenhed tilbage på
bilen;
skru bageste lygteenheds
fastgøringsanordning i bund, og tilslut
det elektriske stik;
Genmonter dækslet A fig. 149, og
kontroller, at det sidder rigtigt fast.
Luk bagklappen.
Bageste nederste lygteenhed
Indeholder pærer til tågebaglygter
(venstre side) og baklys (højre side).
Pærerne udskiftes på følgende måde:
Skru skruerne A fig. 154 og B ud med
skruetrækkeren og fjern dækslet C.
150J0A0296C
151J0A0316C
152J0A0268C
153J0A0270C
194
I NØDSTILFÆLDE

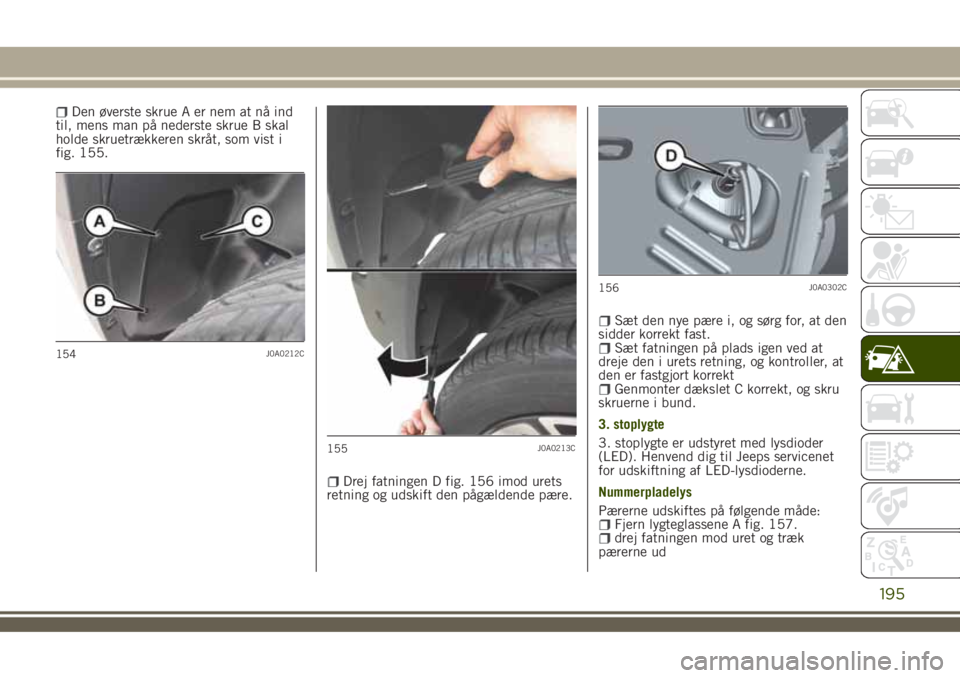

Den øverste skrue A er nem at nå ind
til, mens man på nederste skrue B skal
holde skruetrækkeren skråt, som vist i
fig. 155.
Drej fatningen D fig. 156 imod urets
retning og udskift den pågældende pære.
Sæt den nye pære i, og sørg for, at den
sidder korrekt fast.
Sæt fatningen på plads igen ved at
dreje den i urets retning, og kontroller, at
den er fastgjort korrekt
Genmonter dækslet C korrekt, og skru
skruerne i bund.
3. stoplygte
3. stoplygte er udstyret med lysdioder
(LED). Henvend dig til Jeeps servicenet
for udskiftning af LED-lysdioderne.
Nummerpladelys
Pærerne udskiftes på følgende måde:
Fjern lygteglassene A fig. 157.drej fatningen mod uret og træk
pærerne ud
154J0A0212C
155J0A0213C
156J0A0302C
195

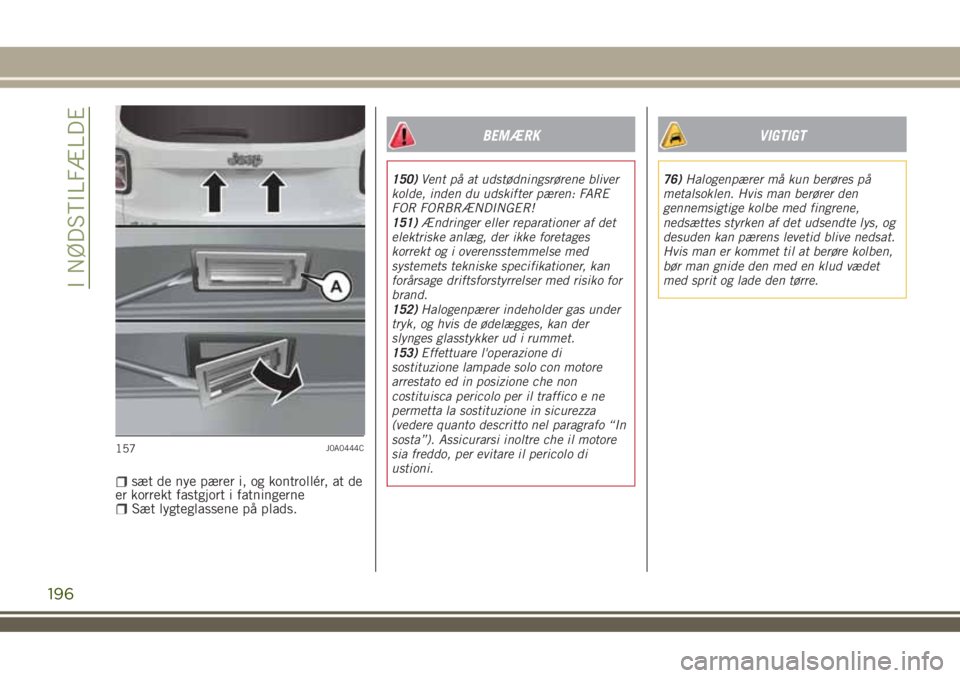

sæt de nye pærer i, og kontrollér, at de
er korrekt fastgjort i fatningerne
Sæt lygteglassene på plads.
BEMÆRK
150)Vent på at udstødningsrørene bliver
kolde, inden du udskifter pæren: FARE
FOR FORBRÆNDINGER!
151)Ændringer eller reparationer af det
elektriske anlæg, der ikke foretages
korrekt og i overensstemmelse med
systemets tekniske specifikationer, kan
forårsage driftsforstyrrelser med risiko for
brand.
152)Halogenpærer indeholder gas under
tryk, og hvis de ødelægges, kan der
slynges glasstykker ud i rummet.
153)Effettuare l'operazione di
sostituzione lampade solo con motore
arrestato ed in posizione che non
costituisca pericolo per il traffico e ne
permetta la sostituzione in sicurezza
(vedere quanto descritto nel paragrafo “In
sosta”). Assicurarsi inoltre che il motore
sia freddo, per evitare il pericolo di
ustioni.
VIGTIGT
76)Halogenpærer må kun berøres på
metalsoklen. Hvis man berører den
gennemsigtige kolbe med fingrene,
nedsættes styrken af det udsendte lys, og
desuden kan pærens levetid blive nedsat.
Hvis man er kommet til at berøre kolben,
bør man gnide den med en klud vædet
med sprit og lade den tørre.
157J0A0444C
196
I NØDSTILFÆLDE

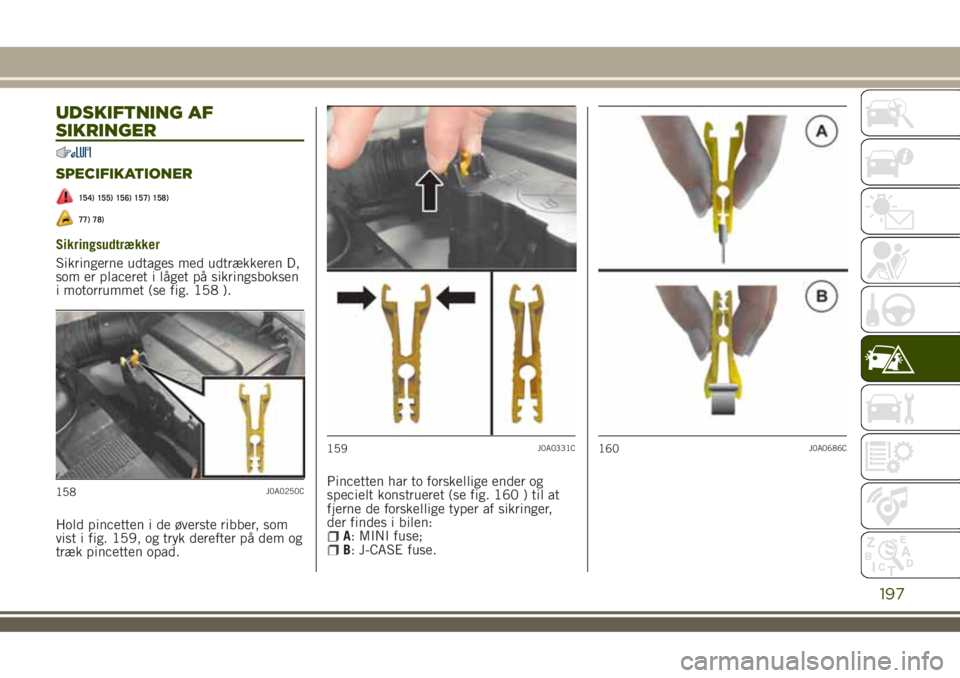

UDSKIFTNING AF
SIKRINGER
SPECIFIKATIONER
154) 155) 156) 157) 158)
77) 78)
Sikringsudtrækker
Sikringerne udtages med udtrækkeren D,
som er placeret i låget på sikringsboksen
i motorrummet (se fig. 158 ).
Hold pincetten i de øverste ribber, som
vist i fig. 159, og tryk derefter på dem og
træk pincetten opad.Pincetten har to forskellige ender og
specielt konstrueret (se fig. 160 ) til at
fjerne de forskellige typer af sikringer,
der findes i bilen:
A: MINI fuse;B: J-CASE fuse.
158J0A0250C
159J0A0331C160J0A0686C
197

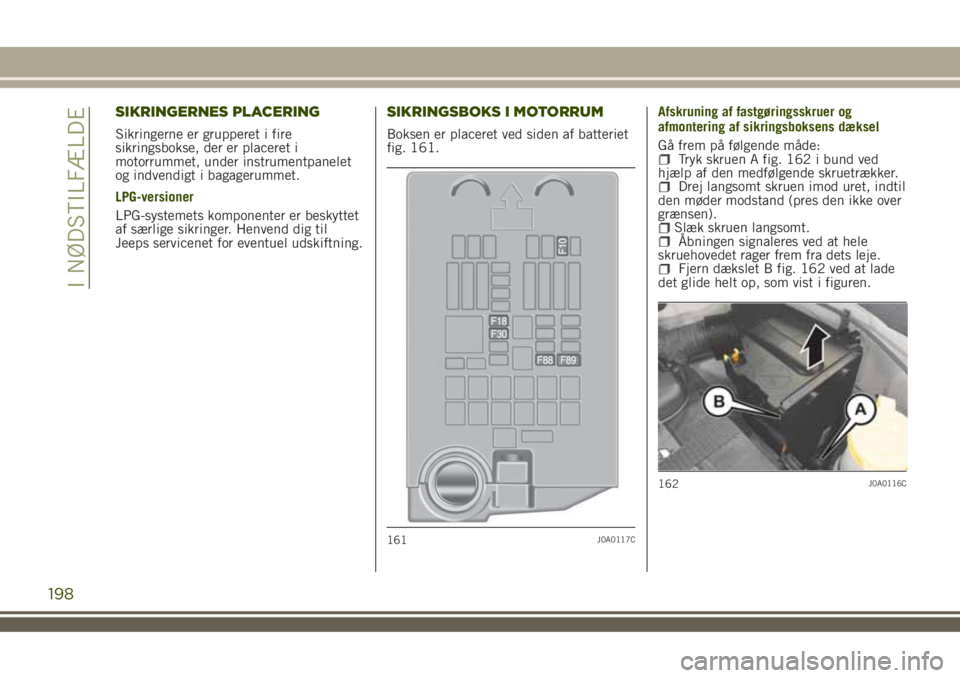

SIKRINGERNES PLACERING
Sikringerne er grupperet i fire
sikringsbokse, der er placeret i
motorrummet, under instrumentpanelet
og indvendigt i bagagerummet.
LPG-versioner
LPG-systemets komponenter er beskyttet
af særlige sikringer. Henvend dig til
Jeeps servicenet for eventuel udskiftning.
SIKRINGSBOKS I MOTORRUM
Boksen er placeret ved siden af batteriet
fig. 161.Afskruning af fastgøringsskruer og
afmontering af sikringsboksens dæksel
Gå frem på følgende måde:
Tryk skruen A fig. 162 i bund ved
hjælp af den medfølgende skruetrækker.
Drej langsomt skruen imod uret, indtil
den møder modstand (pres den ikke over
grænsen).
Slæk skruen langsomt.Åbningen signaleres ved at hele
skruehovedet rager frem fra dets leje.
Fjern dækslet B fig. 162 ved at lade
det glide helt op, som vist i figuren.
161J0A0117C
162J0A0116C
198
