JEEP RENEGADE 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

VIGTIGT
81)Det anbefales, at genmonteringen
udføres hos Jeeps servicenet. Hvis man
selv gør det, skal man være særlig
opmærksom på korrekt fastgøring af
låseklemmerne. I modsat fald kan der
opstå støj på grund af forkert fastgøring af
den nederste beklædning til den øverste.

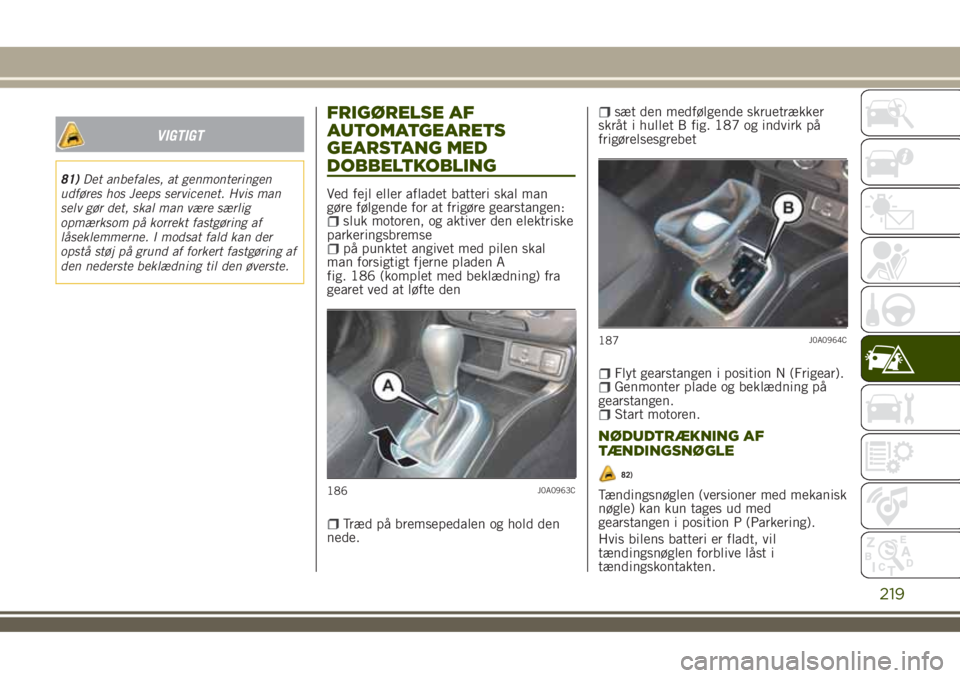

FRIGØRELSE AF
AUTOMATGEARETS
GEARSTANG MED
DOBBELTKOBLING
Ved fejl eller afladet batteri skal man
gøre følgende for at frigøre gearstangen:
sluk motoren, og aktiver den elektriske
parkeringsbremse
på punktet angivet med pilen skal
man forsigtigt fjerne pladen A
fig. 186 (komplet med beklædning) fra
gearet ved at løfte den
Træd på bremsepedalen og hold den
nede.
sæt den medfølgende skruetrækker
skråt i hullet B fig. 187 og indvirk på
frigørelsesgrebet
Flyt gearstangen i position N (Frigear).Genmonter plade og beklædning på
gearstangen.
Start motoren.
NØDUDTRÆKNING AF
TÆNDINGSNØGLE
82)
Tændingsnøglen (versioner med mekanisk
nøgle) kan kun tages ud med
gearstangen i position P (Parkering).
Hvis bilens batteri er fladt, vil
tændingsnøglen forblive låst i
tændingskontakten.186J0A0963C
187J0A0964C
219

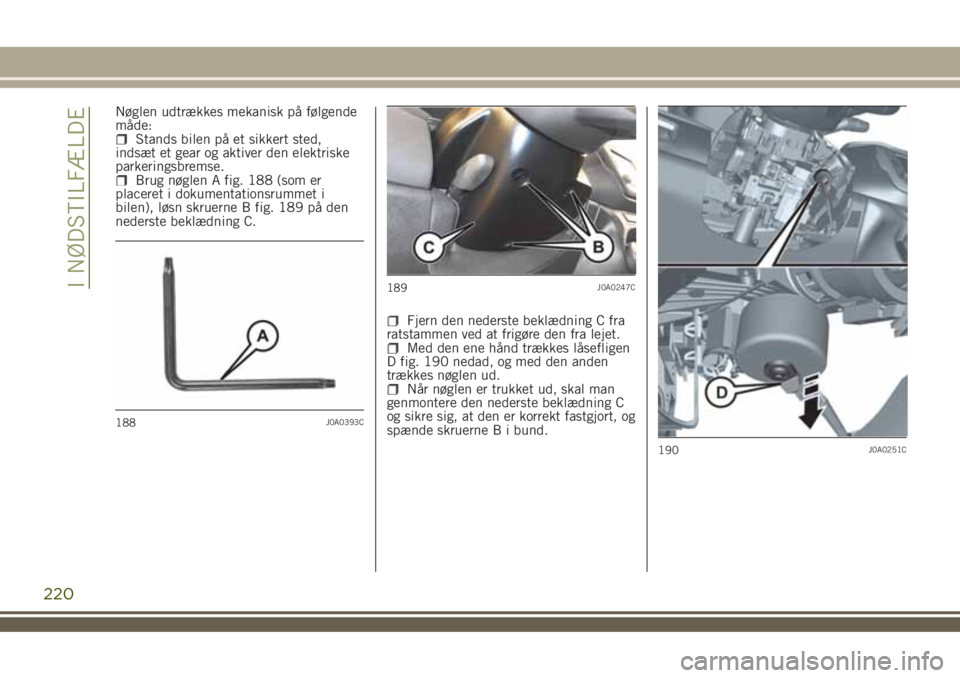

Nøglen udtrækkes mekanisk på følgende
måde:
Stands bilen på et sikkert sted,
indsæt et gear og aktiver den elektriske
parkeringsbremse.
Brug nøglen A fig. 188 (som er
placeret i dokumentationsrummet i
bilen), løsn skruerne B fig. 189 på den
nederste beklædning C.
Fjern den nederste beklædning C fra
ratstammen ved at frigøre den fra lejet.
Med den ene hånd trækkes låsefligen
D fig. 190 nedad, og med den anden
trækkes nøglen ud.
Når nøglen er trukket ud, skal man
genmontere den nederste beklædning C
og sikre sig, at den er korrekt fastgjort, og
spænde skruerne B i bund.
188J0A0393C
189J0A0247C
190J0A0251C
220
I NØDSTILFÆLDE

VIGTIGT
82)Det anbefales, at genmonteringen
udføres hos Jeeps servicenet. Hvis man
selv gør det, skal man være særlig
opmærksom på korrekt fastgøring af
låseklemmerne. I modsat fald kan der
opstå støj på grund af forkert fastgøring af
den nederste beklædning til den øverste.

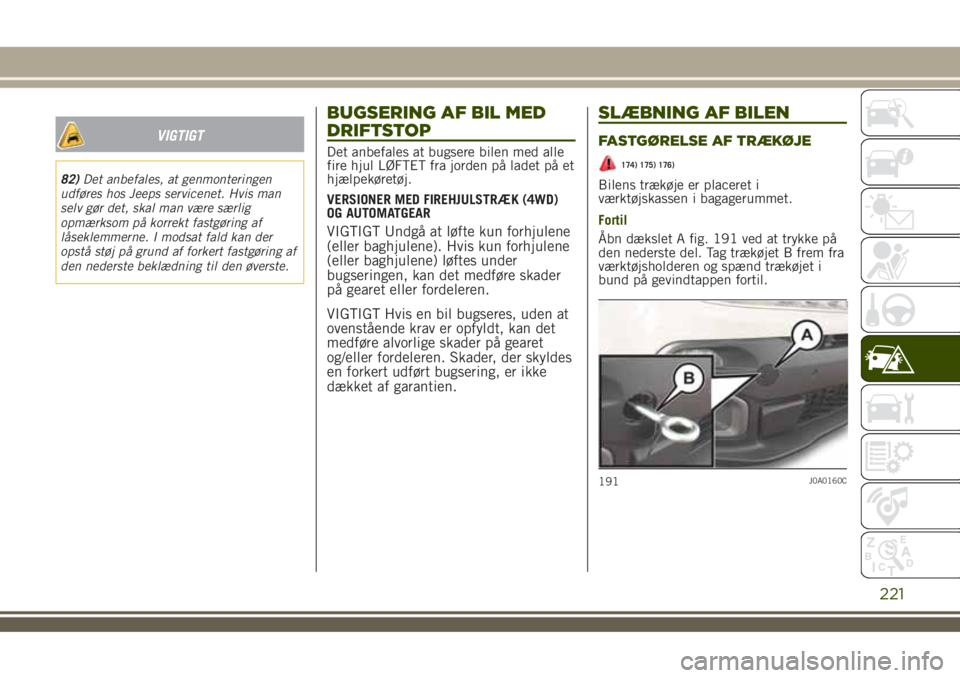

BUGSERING AF BIL MED
DRIFTSTOP
Det anbefales at bugsere bilen med alle
fire hjul LØFTET fra jorden på ladet på et
hjælpekøretøj.
VERSIONER MED FIREHJULSTRÆK (4WD)
OG AUTOMATGEAR
VIGTIGT Undgå at løfte kun forhjulene
(eller baghjulene). Hvis kun forhjulene
(eller baghjulene) løftes under
bugseringen, kan det medføre skader
på gearet eller fordeleren.
VIGTIGT Hvis en bil bugseres, uden at
ovenstående krav er opfyldt, kan det
medføre alvorlige skader på gearet
og/eller fordeleren. Skader, der skyldes
en forkert udført bugsering, er ikke
dækket af garantien.
SLÆBNING AF BILEN
FASTGØRELSE AF TRÆKØJE
174) 175) 176)
Bilens trækøje er placeret i
værktøjskassen i bagagerummet.
Fortil
Åbn dækslet A fig. 191 ved at trykke på
den nederste del. Tag trækøjet B frem fra
værktøjsholderen og spænd trækøjet i
bund på gevindtappen fortil.
191J0A0160C
221

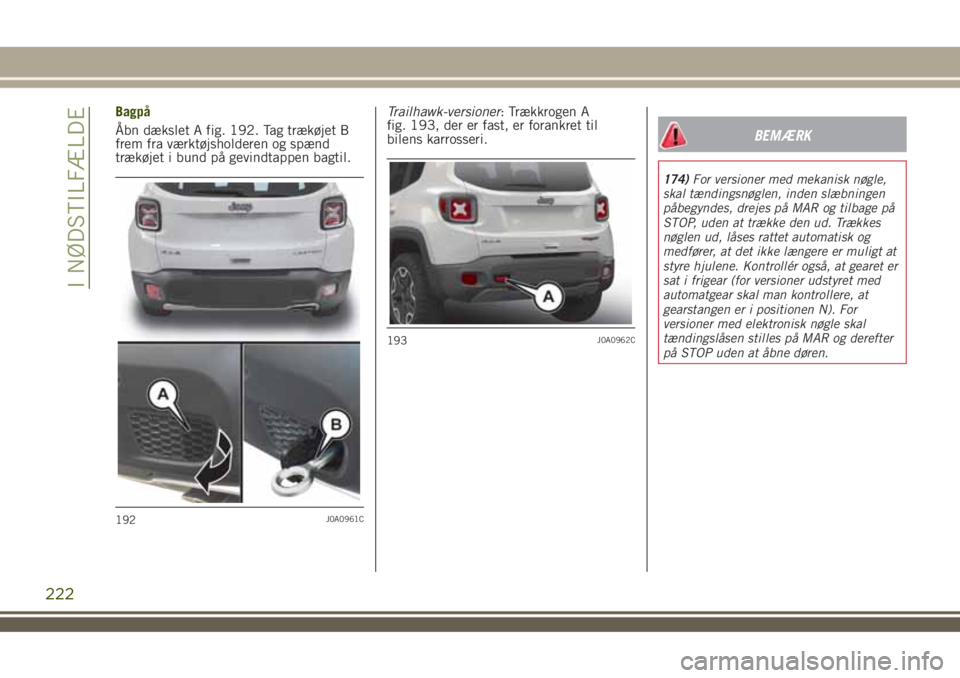

Bagpå
Åbn dækslet A fig. 192. Tag trækøjet B
frem fra værktøjsholderen og spænd
trækøjet i bund på gevindtappen bagtil.Trailhawk-versioner: Trækkrogen A
fig. 193, der er fast, er forankret til
bilens karrosseri.
BEMÆRK
174)For versioner med mekanisk nøgle,
skal tændingsnøglen, inden slæbningen
påbegyndes, drejes på MAR og tilbage på
STOP, uden at trække den ud. Trækkes
nøglen ud, låses rattet automatisk og
medfører, at det ikke længere er muligt at
styre hjulene. Kontrollér også, at gearet er
sat i frigear (for versioner udstyret med
automatgear skal man kontrollere, at
gearstangen er i positionen N). For
versioner med elektronisk nøgle skal
tændingslåsen stilles på MAR og derefter
på STOP uden at åbne døren.
192J0A0961C
193J0A0962C
222
I NØDSTILFÆLDE

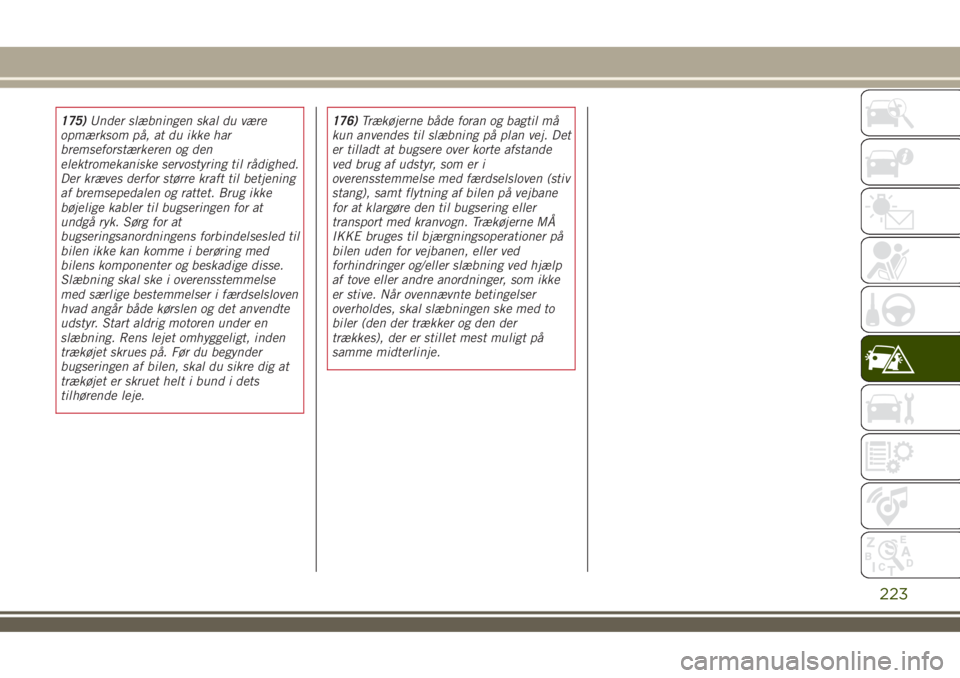

175)Under slæbningen skal du være
opmærksom på, at du ikke har
bremseforstærkeren og den
elektromekaniske servostyring til rådighed.
Der kræves derfor større kraft til betjening
af bremsepedalen og rattet. Brug ikke
bøjelige kabler til bugseringen for at
undgå ryk. Sørg for at
bugseringsanordningens forbindelsesled til
bilen ikke kan komme i berøring med
bilens komponenter og beskadige disse.
Slæbning skal ske i overensstemmelse
med særlige bestemmelser i færdselsloven
hvad angår både kørslen og det anvendte
udstyr. Start aldrig motoren under en
slæbning. Rens lejet omhyggeligt, inden
trækøjet skrues på. Før du begynder
bugseringen af bilen, skal du sikre dig at
trækøjet er skruet helt i bund i dets
tilhørende leje.176)Trækøjerne både foran og bagtil må
kun anvendes til slæbning på plan vej. Det
er tilladt at bugsere over korte afstande
ved brug af udstyr, som er i
overensstemmelse med færdselsloven (stiv
stang), samt flytning af bilen på vejbane
for at klargøre den til bugsering eller
transport med kranvogn. Trækøjerne MÅ
IKKE bruges til bjærgningsoperationer på
bilen uden for vejbanen, eller ved
forhindringer og/eller slæbning ved hjælp
af tove eller andre anordninger, som ikke
er stive. Når ovennævnte betingelser
overholdes, skal slæbningen ske med to
biler (den der trækker og den der
trækkes), der er stillet mest muligt på
samme midterlinje.
223

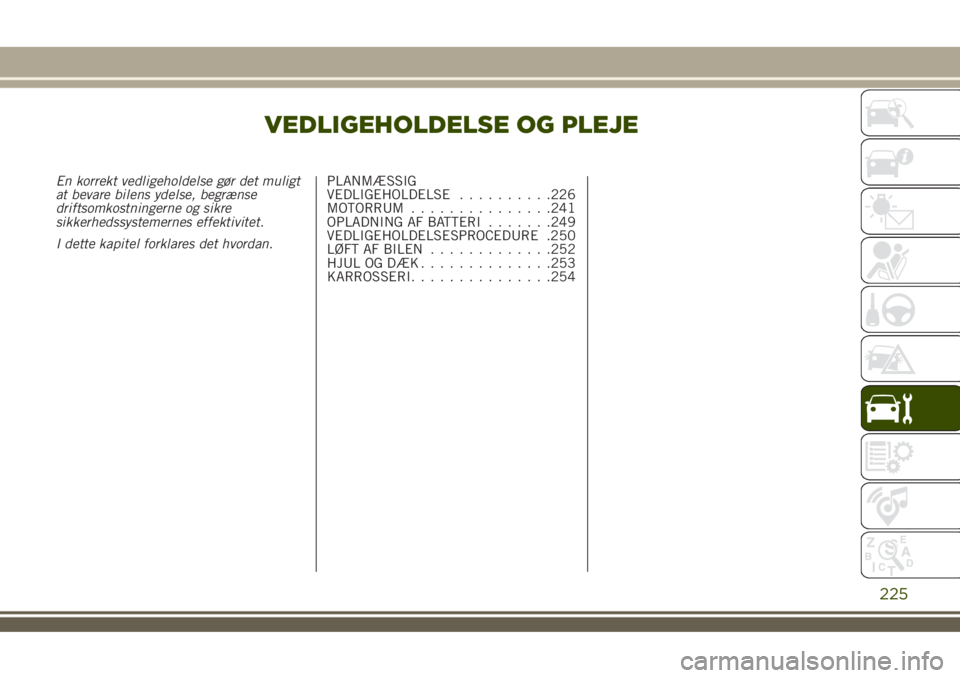

VEDLIGEHOLDELSE OG PLEJE
En korrekt vedligeholdelse gør det muligt
at bevare bilens ydelse, begrænse
driftsomkostningerne og sikre
sikkerhedssystemernes effektivitet.
I dette kapitel forklares det hvordan.PLANMÆSSIG
VEDLIGEHOLDELSE..........226
MOTORRUM...............241
OPLADNING AF BATTERI.......249
VEDLIGEHOLDELSESPROCEDURE .250
LØFT AF BILEN.............252
HJUL OG DÆK..............253
KARROSSERI...............254
225

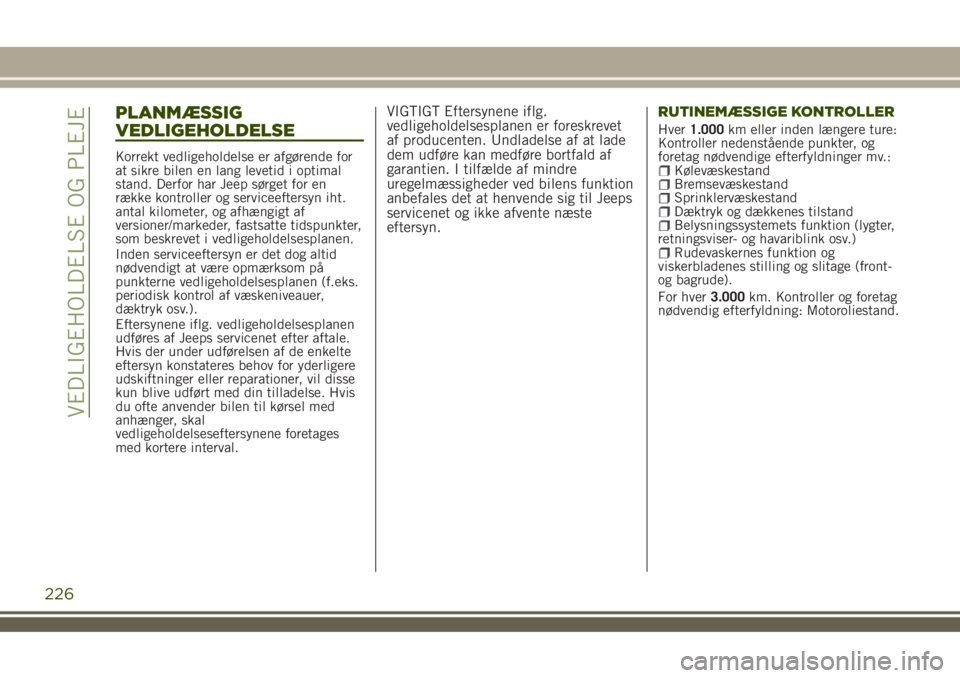

PLANMÆSSIG
VEDLIGEHOLDELSE
Korrekt vedligeholdelse er afgørende for
at sikre bilen en lang levetid i optimal
stand. Derfor har Jeep sørget for en
række kontroller og serviceeftersyn iht.
antal kilometer, og afhængigt af
versioner/markeder, fastsatte tidspunkter,
som beskrevet i vedligeholdelsesplanen.
Inden serviceeftersyn er det dog altid
nødvendigt at være opmærksom på
punkterne vedligeholdelsesplanen (f.eks.
periodisk kontrol af væskeniveauer,
dæktryk osv.).
Eftersynene iflg. vedligeholdelsesplanen
udføres af Jeeps servicenet efter aftale.
Hvis der under udførelsen af de enkelte
eftersyn konstateres behov for yderligere
udskiftninger eller reparationer, vil disse
kun blive udført med din tilladelse. Hvis
du ofte anvender bilen til kørsel med
anhænger, skal
vedligeholdelseseftersynene foretages
med kortere interval.
VIGTIGT Eftersynene iflg.
vedligeholdelsesplanen er foreskrevet
af producenten. Undladelse af at lade
dem udføre kan medføre bortfald af
garantien. I tilfælde af mindre
uregelmæssigheder ved bilens funktion
anbefales det at henvende sig til Jeeps
servicenet og ikke afvente næste
eftersyn.RUTINEMÆSSIGE KONTROLLER
Hver1.000km eller inden længere ture:
Kontroller nedenstående punkter, og
foretag nødvendige efterfyldninger mv.:
KølevæskestandBremsevæskestandSprinklervæskestandDæktryk og dækkenes tilstandBelysningssystemets funktion (lygter,
retningsviser- og havariblink osv.)
Rudevaskernes funktion og
viskerbladenes stilling og slitage (front-
og bagrude).
For hver3.000km. Kontroller og foretag
nødvendig efterfyldning: Motoroliestand.
226
VEDLIGEHOLDELSE OG PLEJE

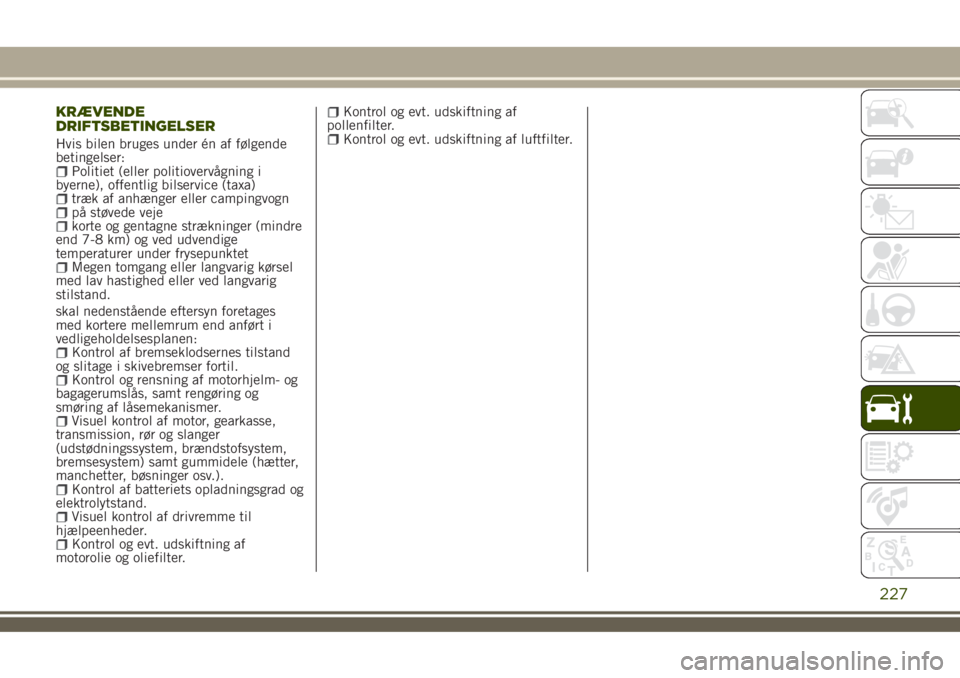

KRÆVENDE
DRIFTSBETINGELSER
Hvis bilen bruges under én af følgende
betingelser:
Politiet (eller politiovervågning i
byerne), offentlig bilservice (taxa)
træk af anhænger eller campingvognpå støvede vejekorte og gentagne strækninger (mindre
end 7-8 km) og ved udvendige
temperaturer under frysepunktet
Megen tomgang eller langvarig kørsel
med lav hastighed eller ved langvarig
stilstand.
skal nedenstående eftersyn foretages
med kortere mellemrum end anført i
vedligeholdelsesplanen:
Kontrol af bremseklodsernes tilstand
og slitage i skivebremser fortil.
Kontrol og rensning af motorhjelm- og
bagagerumslås, samt rengøring og
smøring af låsemekanismer.
Visuel kontrol af motor, gearkasse,
transmission, rør og slanger
(udstødningssystem, brændstofsystem,
bremsesystem) samt gummidele (hætter,
manchetter, bøsninger osv.).
Kontrol af batteriets opladningsgrad og
elektrolytstand.
Visuel kontrol af drivremme til
hjælpeenheder.
Kontrol og evt. udskiftning af
motorolie og oliefilter.
Kontrol og evt. udskiftning af
pollenfilter.
Kontrol og evt. udskiftning af luftfilter.
227

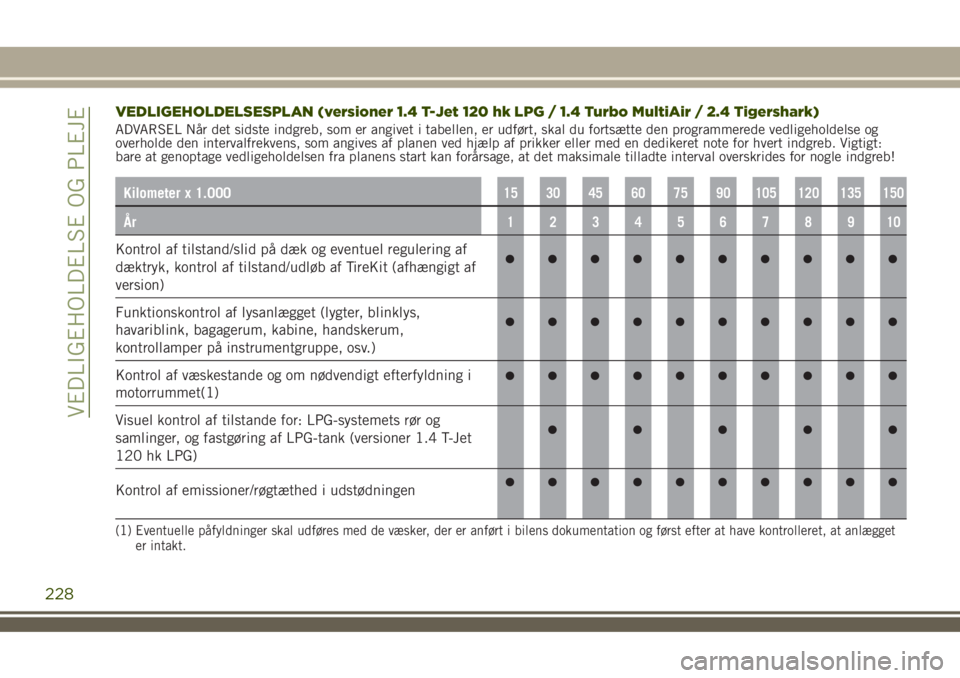

VEDLIGEHOLDELSESPLAN (versioner 1.4 T-Jet 120 hk LPG / 1.4 Turbo MultiAir / 2.4 Tigershark)
ADVARSEL Når det sidste indgreb, som er angivet i tabellen, er udført, skal du fortsætte den programmerede vedligeholdelse og
overholde den intervalfrekvens, som angives af planen ved hjælp af prikker eller med en dedikeret note for hvert indgreb. Vigtigt:
bare at genoptage vedligeholdelsen fra planens start kan forårsage, at det maksimale tilladte interval overskrides for nogle indgreb!
Kilometer x 1.00015 30 45 60 75 90 105 120 135 150
År12345678910
Kontrol af tilstand/slid på dæk og eventuel regulering af
dæktryk, kontrol af tilstand/udløb af TireKit (afhængigt af
version)
Funktionskontrol af lysanlægget (lygter, blinklys,
havariblink, bagagerum, kabine, handskerum,
kontrollamper på instrumentgruppe, osv.)
Kontrol af væskestande og om nødvendigt efterfyldning i
motorrummet(1)
Visuel kontrol af tilstande for: LPG-systemets rør og
samlinger, og fastgøring af LPG-tank (versioner 1.4 T-Jet
120 hk LPG)
Kontrol af emissioner/røgtæthed i udstødningen
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i bilens dokumentation og først efter at have kontrolleret, at anlægget
er intakt.
228
