JEEP RENEGADE 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

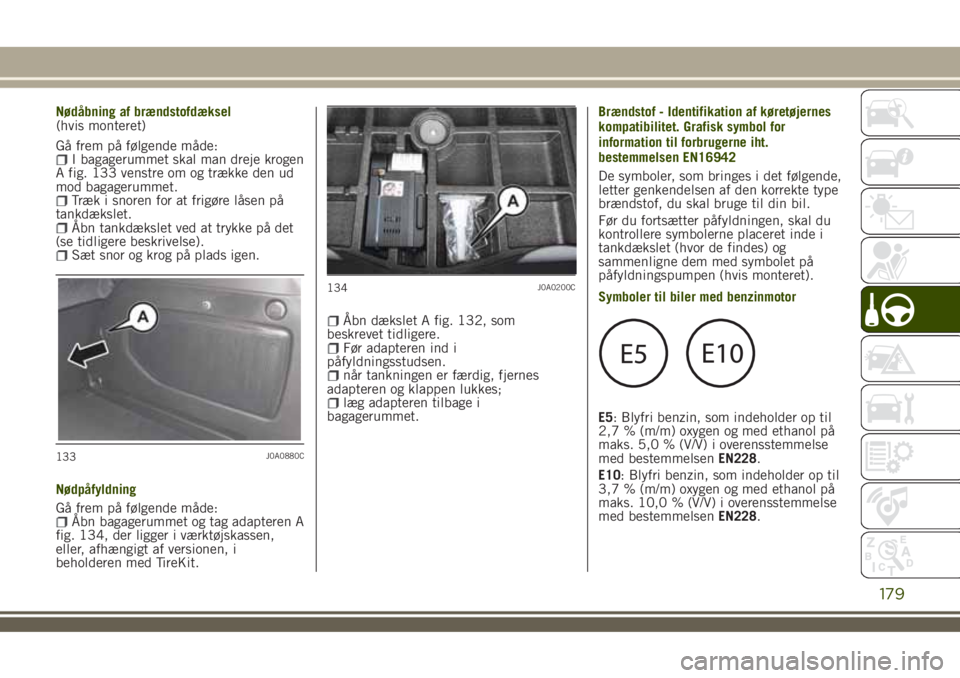

Nødåbning af brændstofdæksel
Gå frem på følgende måde:
I bagagerummet skal man dreje krogen
A fig. 133 venstre om og trække den ud
mod bagagerummet.
Træk i snoren for at frigøre låsen på
tankdækslet.
Åbn tankdækslet ved at trykke på det
(se tidligere beskrivelse).
Sæt snor og krog på plads igen.
Nødpåfyldning
Gå frem på følgende måde:
Åbn bagagerummet og tag adapteren A
fig. 134, der ligger i værktøjskassen,
eller, afhængigt af versionen, i
beholderen med TireKit.
Åbn dækslet A fig. 132, som
beskrevet tidligere.
Før adapteren ind i
påfyldningsstudsen.
når tankningen er færdig, fjernes
adapteren og klappen lukkes;
læg adapteren tilbage i
bagagerummet.Brændstof - Identifikation af køretøjernes
kompatibilitet. Grafisk symbol for
information til forbrugerne iht.
bestemmelsen EN16942
De symboler, som bringes i det følgende,
letter genkendelsen af den korrekte type
brændstof, du skal bruge til din bil.
Før du fortsætter påfyldningen, skal du
kontrollere symbolerne placeret inde i
tankdækslet (hvor de findes) og
sammenligne dem med symbolet på
påfyldningspumpen (hvis monteret).
Symboler til biler med benzinmotor
E5: Blyfri benzin, som indeholder op til
2,7 % (m/m) oxygen og med ethanol på
maks. 5,0 % (V/V) i overensstemmelse
med bestemmelsenEN228.
E10: Blyfri benzin, som indeholder op til
3,7 % (m/m) oxygen og med ethanol på
maks. 10,0 % (V/V) i overensstemmelse
med bestemmelsenEN228.
133J0A0880C
134J0A0200C
179
(hvis monteret)

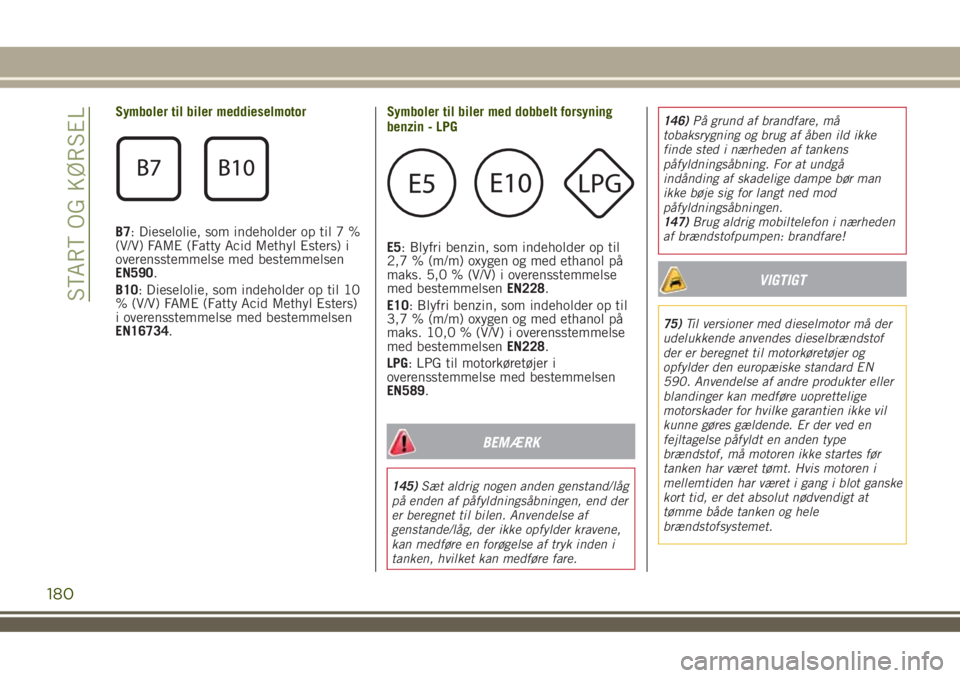

Symboler til biler meddieselmotor
B7: Dieselolie, som indeholder op til 7 %
(V/V) FAME (Fatty Acid Methyl Esters) i
overensstemmelse med bestemmelsen
EN590.
B10: Dieselolie, som indeholder op til 10
% (V/V) FAME (Fatty Acid Methyl Esters)
i overensstemmelse med bestemmelsen
EN16734.Symboler til biler med dobbelt forsyning
benzin - LPG
E5: Blyfri benzin, som indeholder op til
2,7 % (m/m) oxygen og med ethanol på
maks. 5,0 % (V/V) i overensstemmelse
med bestemmelsenEN228.
E10: Blyfri benzin, som indeholder op til
3,7 % (m/m) oxygen og med ethanol på
maks. 10,0 % (V/V) i overensstemmelse
med bestemmelsenEN228.
LPG: LPG til motorkøretøjer i
overensstemmelse med bestemmelsen
EN589.
BEMÆRK
145)Sæt aldrig nogen anden genstand/låg
på enden af påfyldningsåbningen, end der
er beregnet til bilen. Anvendelse af
genstande/låg, der ikke opfylder kravene,
kan medføre en forøgelse af tryk inden i
tanken, hvilket kan medføre fare.146)På grund af brandfare, må
tobaksrygning og brug af åben ild ikke
finde sted i nærheden af tankens
påfyldningsåbning. For at undgå
indånding af skadelige dampe bør man
ikke bøje sig for langt ned mod
påfyldningsåbningen.
147)Brug aldrig mobiltelefon i nærheden
af brændstofpumpen: brandfare!
VIGTIGT
75)Til versioner med dieselmotor må der
udelukkende anvendes dieselbrændstof
der er beregnet til motorkøretøjer og
opfylder den europæiske standard EN
590. Anvendelse af andre produkter eller
blandinger kan medføre uoprettelige
motorskader for hvilke garantien ikke vil
kunne gøres gældende. Er der ved en
fejltagelse påfyldt en anden type
brændstof, må motoren ikke startes før
tanken har været tømt. Hvis motoren i
mellemtiden har været i gang i blot ganske
kort tid, er det absolut nødvendigt at
tømme både tanken og hele
brændstofsystemet.
180
START OG KØRSEL

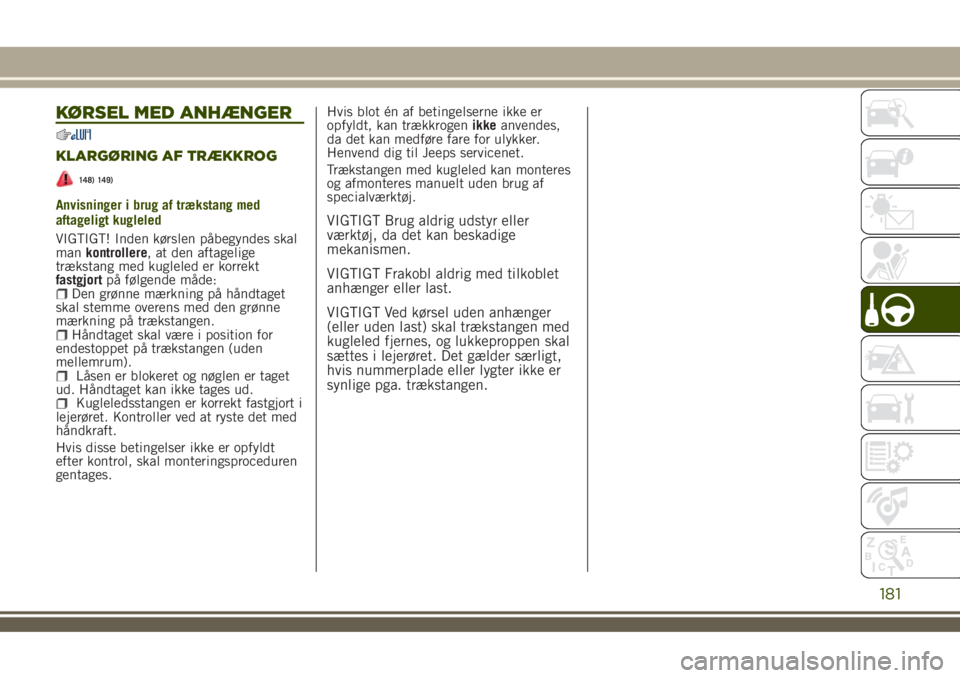

KØRSEL MED ANHÆNGER
KLARGØRING AF TRÆKKROG
148) 149)
Anvisninger i brug af trækstang med
aftageligt kugleled
VIGTIGT! Inden kørslen påbegyndes skal
mankontrollere, at den aftagelige
trækstang med kugleled er korrekt
fastgjortpå følgende måde:
Den grønne mærkning på håndtaget
skal stemme overens med den grønne
mærkning på trækstangen.
Håndtaget skal være i position for
endestoppet på trækstangen (uden
mellemrum).
Låsen er blokeret og nøglen er taget
ud. Håndtaget kan ikke tages ud.
Kugleledsstangen er korrekt fastgjort i
lejerøret. Kontroller ved at ryste det med
håndkraft.
Hvis disse betingelser ikke er opfyldt
efter kontrol, skal monteringsproceduren
gentages.Hvis blot én af betingelserne ikke er
opfyldt, kan trækkrogenikkeanvendes,
da det kan medføre fare for ulykker.
Henvend dig til Jeeps servicenet.
Trækstangen med kugleled kan monteres
og afmonteres manuelt uden brug af
specialværktøj.
VIGTIGT Brug aldrig udstyr eller
værktøj, da det kan beskadige
mekanismen.
VIGTIGT Frakobl aldrig med tilkoblet
anhænger eller last.
VIGTIGT Ved kørsel uden anhænger
(eller uden last) skal trækstangen med
kugleled fjernes, og lukkeproppen skal
sættes i lejerøret. Det gælder særligt,
hvis nummerplade eller lygter ikke er
synlige pga. trækstangen.
181

TRÆKSTANG MED AFTAGELIGT KUGLELED
135J0A0423C
182
START OG KØRSEL

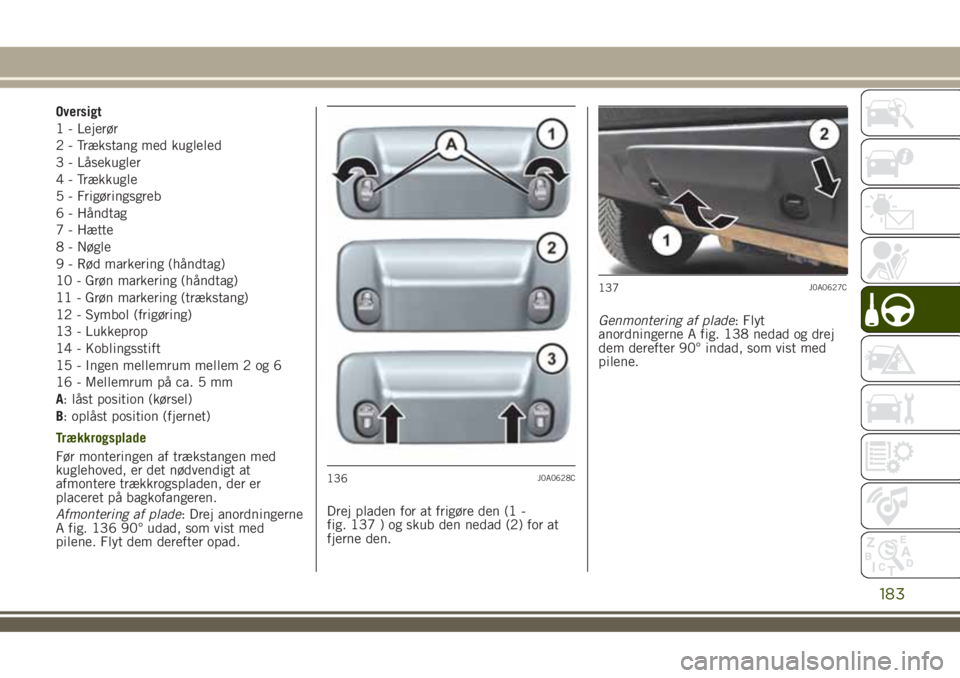

Oversigt
1 - Lejerør
2 - Trækstang med kugleled
3 - Låsekugler
4 - Trækkugle
5 - Frigøringsgreb
6 - Håndtag
7 - Hætte
8 - Nøgle
9 - Rød markering (håndtag)
10 - Grøn markering (håndtag)
11 - Grøn markering (trækstang)
12 - Symbol (frigøring)
13 - Lukkeprop
14 - Koblingsstift
15 - Ingen mellemrum mellem 2 og 6
16 - Mellemrum på ca. 5 mm
A: låst position (kørsel)
B: oplåst position (fjernet)
Trækkrogsplade
Før monteringen af trækstangen med
kuglehoved, er det nødvendigt at
afmontere trækkrogspladen, der er
placeret på bagkofangeren.
Afmontering af plade: Drej anordningerne
A fig. 136 90° udad, som vist med
pilene. Flyt dem derefter opad.Drej pladen for at frigøre den (1 -
fig. 137 ) og skub den nedad (2) for at
fjerne den.Genmontering af plade: Flyt
anordningerne A fig. 138 nedad og drej
dem derefter 90° indad, som vist med
pilene.
136J0A0628C
137J0A0627C
183

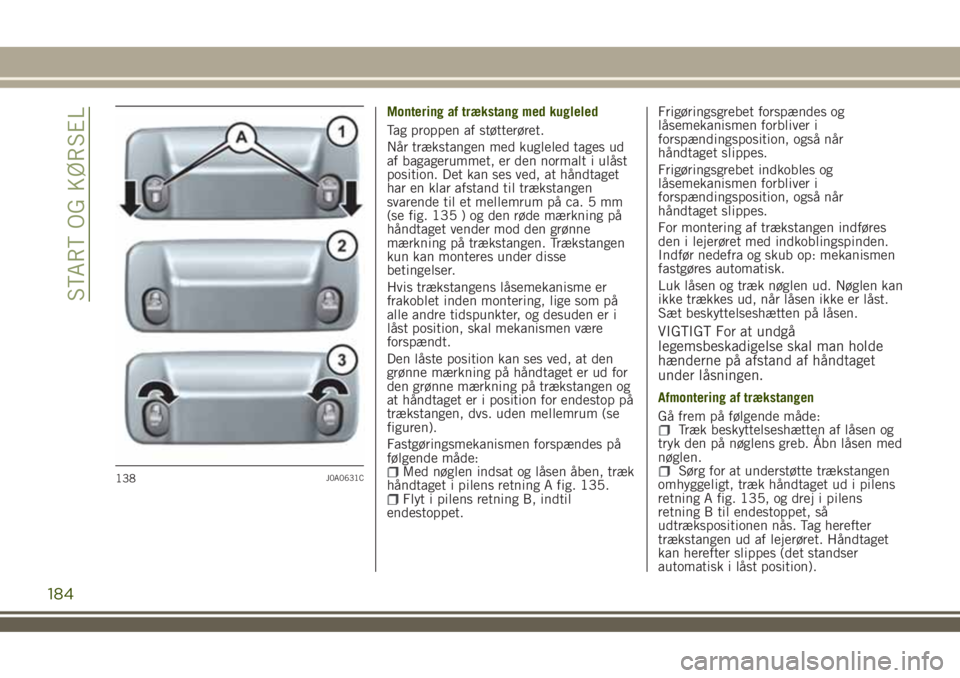

Montering af trækstang med kugleled
Tag proppen af støtterøret.
Når trækstangen med kugleled tages ud
af bagagerummet, er den normalt i ulåst
position. Det kan ses ved, at håndtaget
har en klar afstand til trækstangen
svarende til et mellemrum på ca. 5 mm
(se fig. 135 ) og den røde mærkning på
håndtaget vender mod den grønne
mærkning på trækstangen. Trækstangen
kun kan monteres under disse
betingelser.
Hvis trækstangens låsemekanisme er
frakoblet inden montering, lige som på
alle andre tidspunkter, og desuden er i
låst position, skal mekanismen være
forspændt.
Den låste position kan ses ved, at den
grønne mærkning på håndtaget er ud for
den grønne mærkning på trækstangen og
at håndtaget er i position for endestop på
trækstangen, dvs. uden mellemrum (se
figuren).
Fastgøringsmekanismen forspændes på
følgende måde:
Med nøglen indsat og låsen åben, træk
håndtaget i pilens retning A fig. 135.
Flyt i pilens retning B, indtil
endestoppet.Frigøringsgrebet forspændes og
låsemekanismen forbliver i
forspændingsposition, også når
håndtaget slippes.
Frigøringsgrebet indkobles og
låsemekanismen forbliver i
forspændingsposition, også når
håndtaget slippes.
For montering af trækstangen indføres
den i lejerøret med indkoblingspinden.
Indfør nedefra og skub op: mekanismen
fastgøres automatisk.
Luk låsen og træk nøglen ud. Nøglen kan
ikke trækkes ud, når låsen ikke er låst.
Sæt beskyttelseshætten på låsen.
VIGTIGT For at undgå
legemsbeskadigelse skal man holde
hænderne på afstand af håndtaget
under låsningen.
Afmontering af trækstangen
Gå frem på følgende måde:
Træk beskyttelseshætten af låsen og
tryk den på nøglens greb. Åbn låsen med
nøglen.
Sørg for at understøtte trækstangen
omhyggeligt, træk håndtaget ud i pilens
retning A fig. 135, og drej i pilens
retning B til endestoppet, så
udtrækspositionen nås. Tag herefter
trækstangen ud af lejerøret. Håndtaget
kan herefter slippes (det standser
automatisk i låst position).138J0A0631C
184
START OG KØRSEL

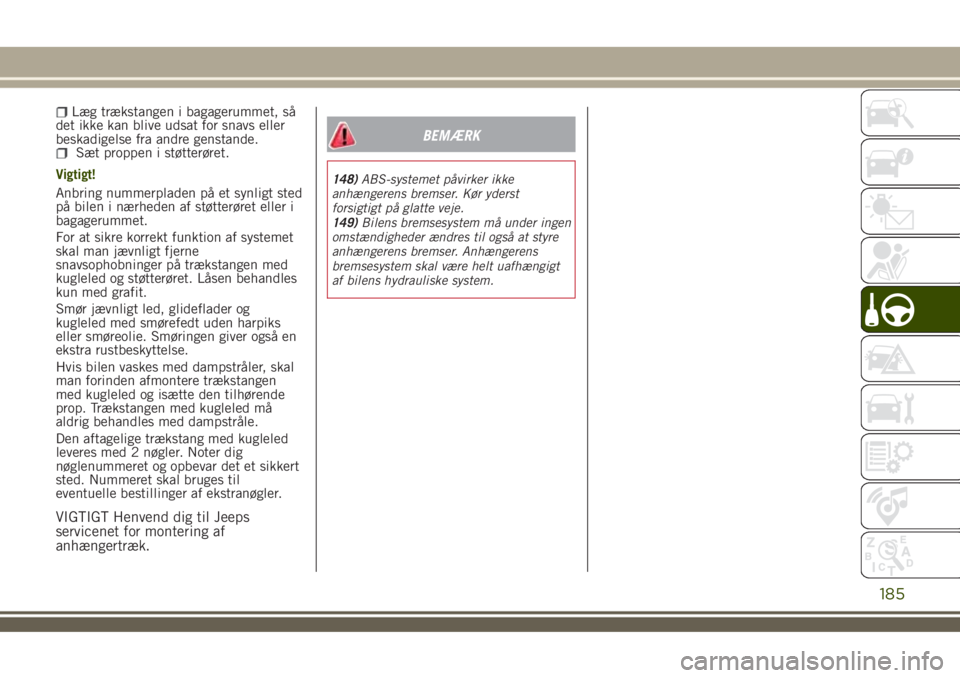

Læg trækstangen i bagagerummet, så
det ikke kan blive udsat for snavs eller
beskadigelse fra andre genstande.
Sæt proppen i støtterøret.
Vigtigt!
Anbring nummerpladen på et synligt sted
på bilen i nærheden af støtterøret eller i
bagagerummet.
For at sikre korrekt funktion af systemet
skal man jævnligt fjerne
snavsophobninger på trækstangen med
kugleled og støtterøret. Låsen behandles
kun med grafit.
Smør jævnligt led, glideflader og
kugleled med smørefedt uden harpiks
eller smøreolie. Smøringen giver også en
ekstra rustbeskyttelse.
Hvis bilen vaskes med dampstråler, skal
man forinden afmontere trækstangen
med kugleled og isætte den tilhørende
prop. Trækstangen med kugleled må
aldrig behandles med dampstråle.
Den aftagelige trækstang med kugleled
leveres med 2 nøgler. Noter dig
nøglenummeret og opbevar det et sikkert
sted. Nummeret skal bruges til
eventuelle bestillinger af ekstranøgler.
VIGTIGT Henvend dig til Jeeps
servicenet for montering af
anhængertræk.
BEMÆRK
148)ABS-systemet påvirker ikke
anhængerens bremser. Kør yderst
forsigtigt på glatte veje.
149)Bilens bremsesystem må under ingen
omstændigheder ændres til også at styre
anhængerens bremser. Anhængerens
bremsesystem skal være helt uafhængigt
af bilens hydrauliske system.
185

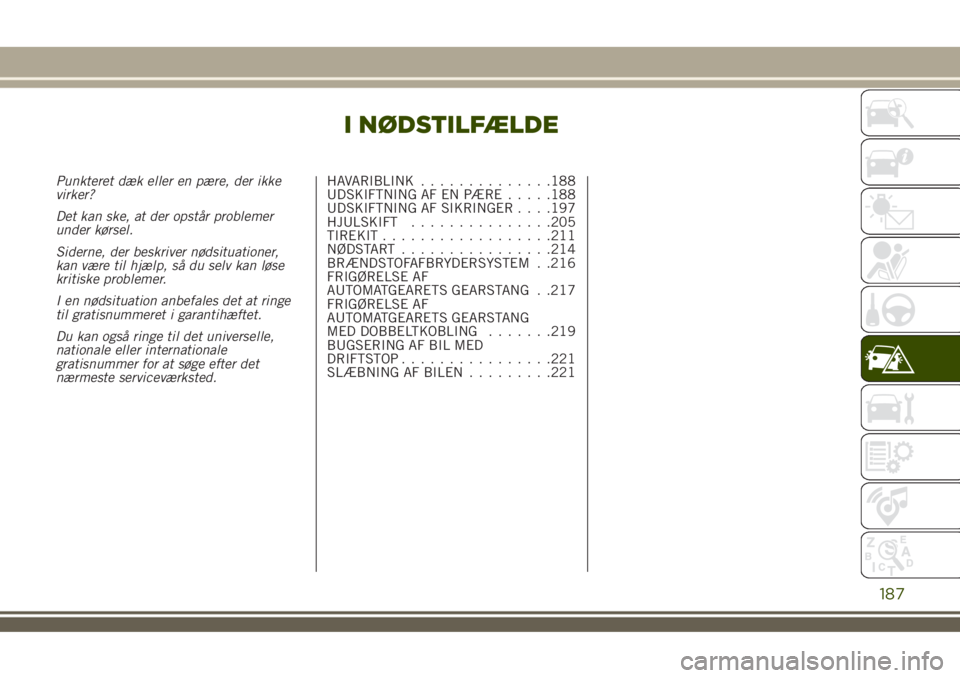

I NØDSTILFÆLDE
Punkteret dæk eller en pære, der ikke
virker?
Det kan ske, at der opstår problemer
under kørsel.
Siderne, der beskriver nødsituationer,
kan være til hjælp, så du selv kan løse
kritiske problemer.
I en nødsituation anbefales det at ringe
til gratisnummeret i garantihæftet.
Du kan også ringe til det universelle,
nationale eller internationale
gratisnummer for at søge efter det
nærmeste serviceværksted.HAVARIBLINK..............188
UDSKIFTNING AF EN PÆRE.....188
UDSKIFTNING AF SIKRINGER. . . .197
HJULSKIFT...............205
TIREKIT..................211
NØDSTART................214
BRÆNDSTOFAFBRYDERSYSTEM . .216
FRIGØRELSE AF
AUTOMATGEARETS GEARSTANG . .217
FRIGØRELSE AF
AUTOMATGEARETS GEARSTANG
MED DOBBELTKOBLING.......219
BUGSERING AF BIL MED
DRIFTSTOP................221
SLÆBNING AF BILEN.........221
187

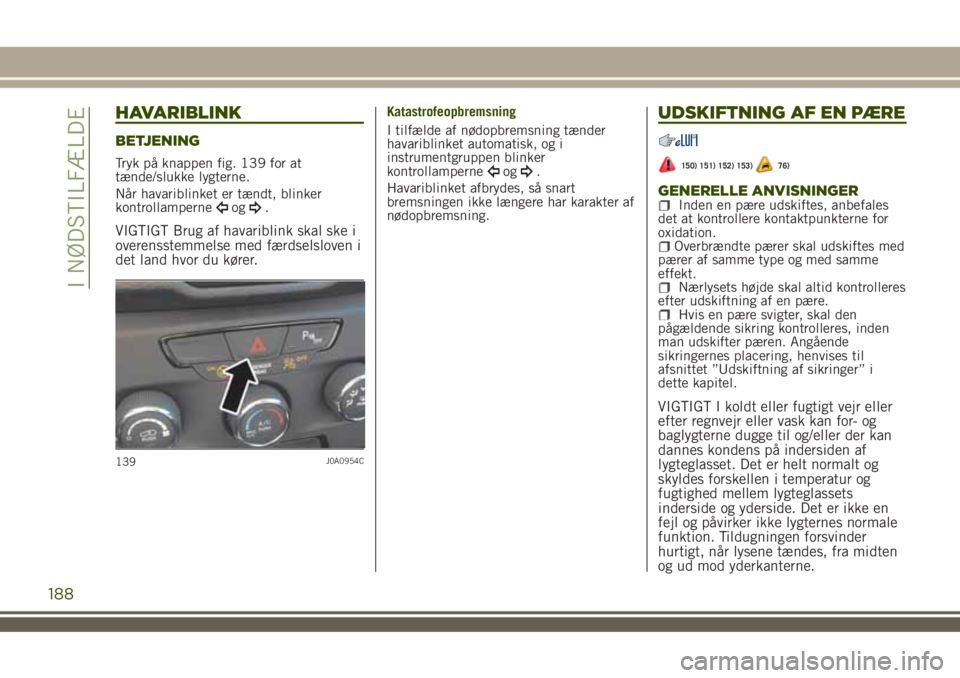

HAVARIBLINK
BETJENING
Tryk på knappen fig. 139 for at
tænde/slukke lygterne.
Når havariblinket er tændt, blinker
kontrollamperne
og.
VIGTIGT Brug af havariblink skal ske i
overensstemmelse med færdselsloven i
det land hvor du kører.
Katastrofeopbremsning
I tilfælde af nødopbremsning tænder
havariblinket automatisk, og i
instrumentgruppen blinker
kontrollamperne
og.
Havariblinket afbrydes, så snart
bremsningen ikke længere har karakter af
nødopbremsning.
UDSKIFTNING AF EN PÆRE
150) 151) 152) 153)76)
GENERELLE ANVISNINGERInden en pære udskiftes, anbefales
det at kontrollere kontaktpunkterne for
oxidation.
Overbrændte pærer skal udskiftes med
pærer af samme type og med samme
effekt.
Nærlysets højde skal altid kontrolleres
efter udskiftning af en pære.
Hvis en pære svigter, skal den
pågældende sikring kontrolleres, inden
man udskifter pæren. Angående
sikringernes placering, henvises til
afsnittet ”Udskiftning af sikringer” i
dette kapitel.
VIGTIGT I koldt eller fugtigt vejr eller
efter regnvejr eller vask kan for- og
baglygterne dugge til og/eller der kan
dannes kondens på indersiden af
lygteglasset. Det er helt normalt og
skyldes forskellen i temperatur og
fugtighed mellem lygteglassets
inderside og yderside. Det er ikke en
fejl og påvirker ikke lygternes normale
funktion. Tildugningen forsvinder
hurtigt, når lysene tændes, fra midten
og ud mod yderkanterne.
139J0A0954C
188
I NØDSTILFÆLDE
