BEDIENINGSPANEEL EN BOORDINSTRUMENTEN
VERSIES MET MULTIFUNCTIONEEL DISPLAY
A. Motortoerentalmeter / B. Digitale koelvloeistofthermometer met maximumtemperatuurwaarschuwingslampje / C. Multifunctioneel
display / D. Digitale brandstofmeter met laag brandstofwaarschuwingslampje (de driehoek aan de rechter zijde van hetsymbool
duidt op de zijde van het voertuig waar de brandstofvuller zit) / E. Voertuigsnelheidsmeter (er is een lichtsensor in de
snelheidsmeter)
Waarschuwingslampje alleen aanwezig op Dieseluitvoeringen. Dieselversies zijn ook voorzien van de pictogrammenop
het display en de volledige schaal op de motortoerentalmeter is 6000 tpm.
BELANGRIJK De verlichting van het instrumentenpaneel kan per versie verschillen.
63J0A0005C
65

VERSIES MET HERCONFIGUREERBAAR MULTIFUNCTIONEEL DISPLAY
A. Motortoerentalmeter / B. Digitale koelvloeistofthermometer / C. Herconfigureerbare multifunctionele display / D. Digitale
brandstofmeter (de driehoek aan de rechter zijde van hetsymbool duidt op de zijde van het voertuig waar de brandstofvuller zit) /
E. Voertuigsnelheidsmeter (er is een lichtsensor in de snelheidsmeter)
Waarschuwingslampje alleen aanwezig op Dieseluitvoeringen. Dieselversies zijn ook voorzien van de pictogrammenop
het display en de volledige schaal op de motortoerentalmeter is 6000 tpm.
BELANGRIJK De verlichting van het instrumentenpaneel kan per versie verschillen.
64J0A0006C
66
KENNIS VAN HET INSTRUMENTENPANEEL

DISPLAY
MULTIFUNCTIONEEL DISPLAY
Op het display fig. 65 wordt de volgende
informatie weergegeven:
Bovenste deel van het display (A): tijd,
Gear Shift Indicator (voor bepaalde
versies/markten), inschakeling versnelling
(versies met automatische
versnellingsbak), buitentemperatuur,
kompasaanduidingen, datum.
Middelste deel van het display (B):
voertuigsnelheid,
waarschuwingsberichten/eventuele
storingsindicaties.
Onderste deel van het display (C): totaal
aantal afgelegde kilometers (of mijlen) en
symbolen van alle storingsindicaties.
HERCONFIGUREERBAAR
MULTIFUNCTIONEEL DISPLAY
Op het display fig. 66 wordt de volgende
informatie weergegeven:
Bovenste deel van het display (A): tijd,
buitentemperatuur,
kompasaanduidingen, datum.
Middelste deel van het display (B):
voertuigsnelheid,
waarschuwingsberichten/eventuele
storingsindicaties.
Onderste deel van het display (C): totaal
aantal afgelegde kilometers (of mijlen),
digitale meters voor temperatuur
motorkoelvloeistof en brandstofpeil.
GEAR SHIFT INDICATOR(waar aanwezig)
De Gear Shift Indicator (GSI) adviseert
de bestuurder een andere versnelling in
te schakelen via een speciaal bericht op
het display. Via de GSI wordt de
65J0A2004C
66J0A2005C
67
bestuurder gewaarschuwd dat een andere
versnelling brandstofbesparing kan
opleveren.

Pictogram SHIFT UP (SHIFT) op het
display: geeft het advies een hogere
versnelling in te schakelen.
Pictogram SHIFT DOWN (
SHIFT) op
het display: geeft het advies een lagere
versnelling in te schakelen.
De aanduiding op het display blijft
branden tot er een versnelling wordt
ingeschakeld of de rijomstandigheden
terugkeren naar een situatie waarin
schakelen niet nodig is om het verbruik
te optimaliseren.
BEDIENINGSKNOPPEN
Deze bevinden zich aan de linkerkant van
het stuurwiel fig. 67.Hiermee kan de bestuurder de opties in
het Hoofdmenu van het display
selecteren (zie paragraaf "Hoofdmenu").
/: druk de knoppen in en laat
ze los om omhoog en omlaag door het
hoofdmenu en de submenu's te bladeren.
/: druk op de knoppen en laat
ze los om toegang te krijgen tot de
infoschermen of de submenu's van een
optie van het hoofdmenu. Met knop
kan het Hoofdmenu verlaten worden.OK: druk op deze knop om toegang te
krijgen tot de infoschermen of de
submenu's van een optie van het
hoofdmenu of om deze te selecteren.
Houd de knop gedurende een seconde
ingedrukt om de weergegeven/
geselecteerde functies te resetten.
HOOFDMENU
Menuopties
Het menu biedt de volgende functies:
SNELHEIDSMETERVOERTUIGINFODRIVER ASSISTBRANDSTOF ECOTRIPSTOP/STARTAUDIOWAARSCHUWINGENSET-UP DISPLAYSET-UP VOERTUIG
De weergavemodus van het Menu
(hoofdletters of kleine letters) wijzigt
afhankelijk van het type display.
Sommige opties hebben een submenu.
OPMERKING Bij hetUconnect™systeem
worden sommige Menuopties
weergegeven en beheerd op het display
van dat systeem en niet op het display
van het instrumentenpaneel (zie de
paragrafen op hetUconnect™).
Voertuiginst. (Voertuiginstellingen wijzigen)
Door middel van deze functie kunnen de
instellingen gewijzigd worden voor:
“Voertuig uit” (indien voorzien);“Scherm”;"Eenheden";“Klok & Datum”;"Veiligheid";
67J0A0189C
68
KENNIS VAN HET INSTRUMENTENPANEEL

"Veiligheid / Hulp";"Lichten";"Portieren+Vergrendeling";
Voertuig uit
(indien aanwezig)
Selecteer "voertuig uit” om de motor af
te zetten bij een storing in het Keyless
Enter-N-Go-systeem aan de hand van de
procedure die op het display is
beschreven.
Scherm
Door het kiezen van de optie "Scherm"
kan toegang verkregen worden tot de
instellingen/informatie met betrekking
tot: "Taal", "Zie telefoon", "Zie navigatie".
Eenheden
Selecteer optie "Eenheden" om de
meeteenheid te kiezen tussen: "US"
(instelling die slechts voor bepaalde
markten beschikbaar is), "Metrisch",
"Gepersonaliseerd".
Tijd en datum
Selecteer optie "Klok & Datum" om de
volgende instellingen te maken: “Tijd
instellen", "Tijdformaat", "Datum
instellen".
Veiligheid
Selecteer de optie "Veiligheid" om de
volgende instellingen te maken: "Airbagpassagier", "Snelheidspiep", "Piep
veiligheidsgordel", "Hill Start Assist".
Met de functie "Airbag passagier" kan de
airbag aan de passagierszijde voorin
geactiveerd/gedeactiveerd worden.
Passagiersbescherming aan:deled
ON
gaat continu branden op het
instrumentenpaneel.
Passagiersbescherming uit:deled
OFF
gaat continu branden op het
instrumentenpaneel.
Veiligheid / Hulp
Raadpleeg voor de mogelijk instellingen
de paragraafUconnect™in het hoofdstuk
"Multimedia".
Lichten
Selecteer de optie "Lichten" om de
volgende instellingen te maken:
"Interieurverlichting", "Follow me",
"Koplampen bij openen", "Sensor
koplampen", "Autom. groot licht",
"Dagrijlichten", "Flanklichten".
Portieren & Vergrendeling
Selecteer de optie "Portieren &
Vergrendeling" om de volgende
instellingen te maken: "Autoclose",
"Portieren Ontgrend./exit", "Lichten bij
afsluiten", "Claxon bij afsluiten", "Claxon
bij starten op afstand, "Externe
deurontgrendeling" (versies zonderPassive Entry), "Portieren Ontgrend."
(versies met Passive Entry), "Passive
Entry".
Versies met herconfigureerbaar
multifunctioneel display
Bij versies met een herconfigureerbaar
multifunctioneel display zijn uitsluitend
de volgende menuopties beschikbaar:
"Display" (alleen opties "Zie telefoon" en
"Zie navigatie" kunnen gekozen worden),
"Veiligheid" en "Veiligheid / Hulp" (alleen
optie "Geluidssterkte" kan gekozen
worden). Alle andere opties worden
weergegeven en beheerd op het
Uconnect™display van het systeem.
69

TRIP COMPUTER
De Trip computer geeft informatie over
de werking van het voertuig op het
display weer, wanneer de contactsleutel
op MAR staat.
Met deze functie kunnen twee
afzonderlijke reizen worden aangemaakt,
“Trip A” en Trip B” genaamd, waarmee
"volledige reizen" van het voertuig worden
geregistreerd. Beide functies werken
onafhankelijk van elkaar.
“Trip A”geeft informatie over: "Afgelegde
afstand A", "Gemiddeld verbruik A",
"Reistijd (rijtijd) A".
“Trip A”geeft informatie over: "Afgelegde
afstand B", "Gemiddeld verbruik B",
"Reistijd (rijtijd) B". “Trip B” kan worden
uitgeschakeld.
Beide geheugens kunnen gereset worden
(reset – begin van een nieuwe rit).
Om de waarden van "Trip A" en "Trip B"
te resetten, de knopOKop het stuurwiel
ingedrukt houden.OPMERKING De parameters “Bereik” en
“Huidig verbruik" kunnen niet gereset
worden.
70
KENNIS VAN HET INSTRUMENTENPANEEL

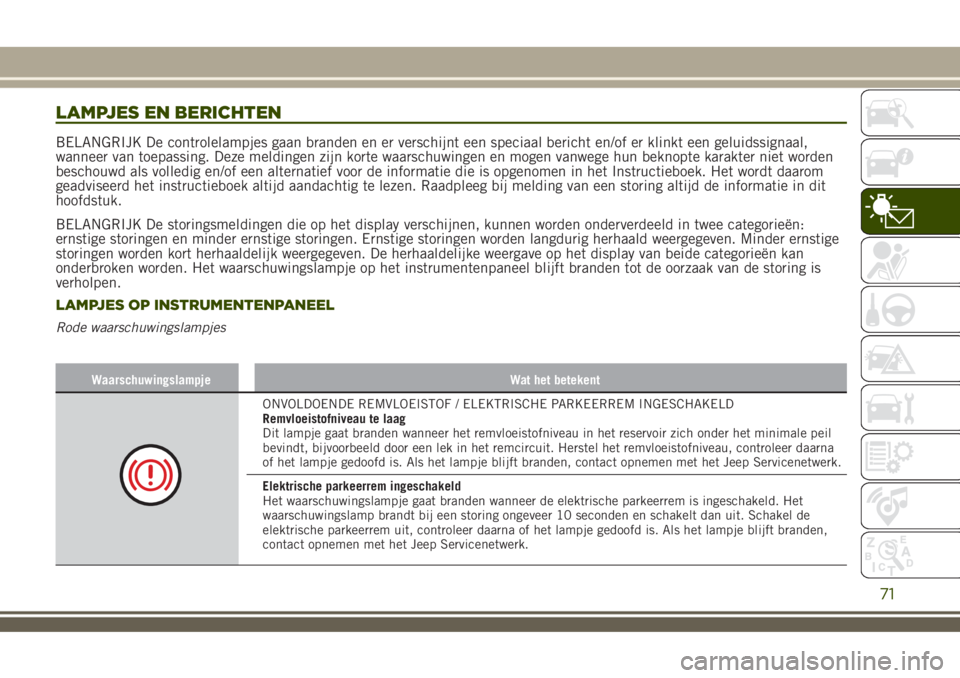

LAMPJES EN BERICHTEN
BELANGRIJK De controlelampjes gaan branden en er verschijnt een speciaal bericht en/of er klinkt een geluidssignaal,
wanneer van toepassing. Deze meldingen zijn korte waarschuwingen en mogen vanwege hun beknopte karakter niet worden
beschouwd als volledig en/of een alternatief voor de informatie die is opgenomen in het Instructieboek. Het wordt daarom
geadviseerd het instructieboek altijd aandachtig te lezen. Raadpleeg bij melding van een storing altijd de informatie in dit
hoofdstuk.
BELANGRIJK De storingsmeldingen die op het display verschijnen, kunnen worden onderverdeeld in twee categorieën:
ernstige storingen en minder ernstige storingen. Ernstige storingen worden langdurig herhaald weergegeven. Minder ernstige
storingen worden kort herhaaldelijk weergegeven. De herhaaldelijke weergave op het display van beide categorieën kan
onderbroken worden. Het waarschuwingslampje op het instrumentenpaneel blijft branden tot de oorzaak van de storing is
verholpen.
LAMPJES OP INSTRUMENTENPANEEL
Rode waarschuwingslampjes
Waarschuwingslampje Wat het betekent
ONVOLDOENDE REMVLOEISTOF / ELEKTRISCHE PARKEERREM INGESCHAKELD
Remvloeistofniveau te laag
Dit lampje gaat branden wanneer het remvloeistofniveau in het reservoir zich onder het minimale peil
bevindt, bijvoorbeeld door een lek in het remcircuit. Herstel het remvloeistofniveau, controleer daarna
of het lampje gedoofd is. Als het lampje blijft branden, contact opnemen met het Jeep Servicenetwerk.
Elektrische parkeerrem ingeschakeld
Het waarschuwingslampje gaat branden wanneer de elektrische parkeerrem is ingeschakeld. Het
waarschuwingslamp brandt bij een storing ongeveer 10 seconden en schakelt dan uit. Schakel de
elektrische parkeerrem uit, controleer daarna of het lampje gedoofd is. Als het lampje blijft branden,
contact opnemen met het Jeep Servicenetwerk.
71

Waarschuwingslampje Wat het betekent

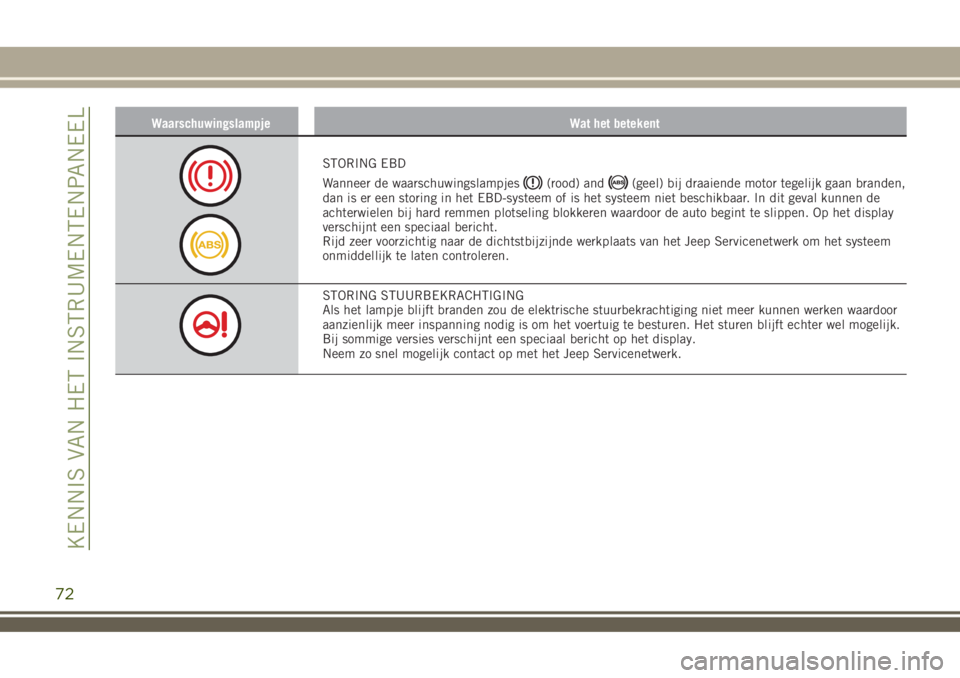

STORING EBD
Wanneer de waarschuwingslampjes
(rood) and(geel) bij draaiende motor tegelijk gaan branden,
dan is er een storing in het EBD-systeem of is het systeem niet beschikbaar. In dit geval kunnen de
achterwielen bij hard remmen plotseling blokkeren waardoor de auto begint te slippen. Op het display
verschijnt een speciaal bericht.
Rijd zeer voorzichtig naar de dichtstbijzijnde werkplaats van het Jeep Servicenetwerk om het systeem
onmiddellijk te laten controleren.
STORING STUURBEKRACHTIGING
Als het lampje blijft branden zou de elektrische stuurbekrachtiging niet meer kunnen werken waardoor
aanzienlijk meer inspanning nodig is om het voertuig te besturen. Het sturen blijft echter wel mogelijk.
Bij sommige versies verschijnt een speciaal bericht op het display.
Neem zo snel mogelijk contact op met het Jeep Servicenetwerk.
72
KENNIS VAN HET INSTRUMENTENPANEEL

Waarschuwingslampje Wat het betekent
STORING AIRBAG
Als het lampje permanent blijft branden, dan is er een storing in het airbagsysteem. Op het display
verschijnt een speciaal bericht.
33)
VEILIGHEIDSGORDELS NIET VASTGEMAAKT
Het lampje gaat continu branden wanneer bij stilstaande auto de veiligheidsgordel aan bestuurders- en
passagierszijde (indien een passagier aanwezig is) niet is omgelegd. Het lampje gaat knipperen en er
klinkt een geluidssignaal als het voertuig rijdt en de veiligheidsgordel van de bestuurder of de passagier
voorin (indien aanwezig) niet goed is vastgemaakt.
Maak in dat geval de veiligheidsgordel vast.
BELANGRIJK
33)Als hetwaarschuwingslampje niet dooft wanneer de startinrichting naar MAR wordt gedraaid of als het blijft branden tijdens het
rijden (terwijl er ook een bericht op het display wordt weergegeven), dan kan er iets mis zijn met de veiligheidssystemen; in dat geval
worden de airbags misschien niet opgeblazen of werken de gordelspanners niet goed indien een ongeval optreedt of, in een zeer beperkt
aantal gevallen, werken ze op het verkeerde moment. Laat het systeem onmiddellijk controleren door het Jeep Servicenetwerk alvorens
verder te rijden.
34)Een storing van het waarschuwingslampje
wordt aangegeven door het inschakelen van het pictogramop het instrumentenpaneel.
In dergelijke gevallen kan het lampje mogelijk geen storingen in de veiligheidssystemen aangeven. Laat het systeem onmiddellijk
controleren door het Jeep Servicenetwerk alvorens verder te rijden.
73
34)

Waarschuwingslampje Wat het betekent

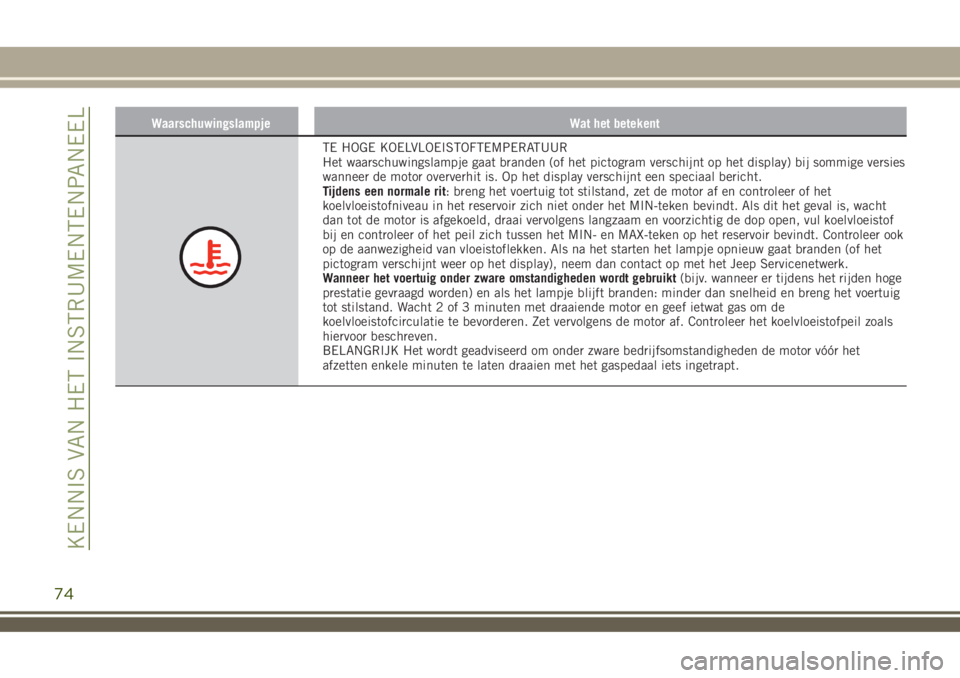

TE HOGE KOELVLOEISTOFTEMPERATUUR
Het waarschuwingslampje gaat branden (of het pictogram verschijnt op het display) bij sommige versies
wanneer de motor oververhit is. Op het display verschijnt een speciaal bericht.
Tijdens een normale rit: breng het voertuig tot stilstand, zet de motor af en controleer of het
koelvloeistofniveau in het reservoir zich niet onder het MIN-teken bevindt. Als dit het geval is, wacht
dan tot de motor is afgekoeld, draai vervolgens langzaam en voorzichtig de dop open, vul koelvloeistof
bij en controleer of het peil zich tussen het MIN- en MAX-teken op het reservoir bevindt. Controleer ook
op de aanwezigheid van vloeistoflekken. Als na het starten het lampje opnieuw gaat branden (of het
pictogram verschijnt weer op het display), neem dan contact op met het Jeep Servicenetwerk.
Wanneer het voertuig onder zware omstandigheden wordt gebruikt(bijv. wanneer er tijdens het rijden hoge
prestatie gevraagd worden) en als het lampje blijft branden: minder dan snelheid en breng het voertuig
tot stilstand. Wacht 2 of 3 minuten met draaiende motor en geef ietwat gas om de
koelvloeistofcirculatie te bevorderen. Zet vervolgens de motor af. Controleer het koelvloeistofpeil zoals
hiervoor beschreven.
BELANGRIJK Het wordt geadviseerd om onder zware bedrijfsomstandigheden de motor vóór het
afzetten enkele minuten te laten draaien met het gaspedaal iets ingetrapt.
74
KENNIS VAN HET INSTRUMENTENPANEEL
