BELANGRIJK Sommige berichten
worden van een geluidssignaal
vergezeld.
BELANGRIJK
141)De verantwoordelijkheid voor het
parkeren en andere gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen
(vooral kinderen) of dieren in het
betreffende gebied aanwezig zijn. De
parkeersensoren dienen als hulp voor de
bestuurder, die echter nooit zijn aandacht
mag laten verslappen tijdens potentieel
gevaarlijke manoeuvres, ook al worden ze
met lage snelheden verricht.
142)Het zoeken en inparkeren moet altijd
in overeenstemming met de geldende
voorschriften van de
wegenverkeerswetgeving worden verricht.
143)Als men tijdens een manoeuvre het
stuurwiel met de handen wil stoppen,
wordt geadviseerd het stevig aan de
buitenste rand vast te houden. Steek de
handen niet door het stuurwiel of houd
niet de spaken vast.
BELANGRIJK
64)De werking van het systeem is op
verschillende onderdelen gebaseerd:
parkeersensoren voor en achter, sensoren
aan de zijkant, stuurinrichting, wielen,
remsysteem en instrumentenpaneel. Een
storing van een van deze onderdelen kan
de werking van het systeem in gevaar kan
brengen.
65)Laat het overspuiten van de bumpers
of eventueel bijwerken van de laklaag in
de zone van de sensoren uitsluitend
uitvoeren door het Jeep Servicenetwerk.
Het verkeerd opbrengen van de lak kan de
werking van de parkeersensoren negatief
beïnvloeden.
182
STARTEN EN RIJDEN

WERKING MET EEN AANHANGER
BELANGRIJKE INFORMATIE
De volgende omstandigheden kunnen de
werking van het Side Distance
Warning-systeem:
verminderde gevoeligheid van de
sensoren en vermindering van de
prestaties van het parkeerhulpsysteem
kunnen te wijten zijn aan de
aanwezigheid van ijs, sneeuw, modder,
dikke verf op het oppervlak van de
sensoren;
de sensoren kunnen een
niet-bestaand voorwerp detecteren
("echo-interferentie) dat te wijten is aan
mechanische interferentie, bijvoorbeeld
tijdens het wassen van het voertuig, in
geval van regen (sterke wind), hagel;
de door de sensor verzonden signalen
kunnen ook gewijzigd worden door
ultrasoonsystemen (bijv. pneumatisch
remsysteem van vrachtwagens of
pneumatische hamers) in de buurt van
het voertuig;
De werking van het
parkeerhulpsysteem kan tevens beïnvloed
worden door de plaats van de sensoren,
bijvoorbeeld wegens een verandering in
de geometrie (door slijtage van de
schokdempers, wielophanging) of als de
banden verwisseld worden, de auto te
zwaar beladen is, of speciale afstellingen
worden uitgevoerd die de auto lager
zetten.
de aanwezigheid van een trekhaak
zonder aanhanger, die kan interfereren
met de juiste werking van de
parkeersensoren. Alvorens het
ParkSense-systeem te gebruiken wordt
geadviseerd het afneembare
trekhaaksamenstel en de bijbehorende
bevestiging van het voertuig te
verwijderen wanneer dit niet gebruikt
wordt voor trekwerkzaamheden. Het niet
in acht nemen van dit voorschrift kan
leiden tot persoonlijk letsel of schade
aan voertuigen of obstakels aangezien,
wanneer het permanente geluidssignaal
klinkt, de kogel van de trekhaak zich veel
dichter bij het obstakel bevindt dan de
achterbumper. Als de trekhaak
gemonteerd moet blijven, ook als er geen
aanhanger is, wordt geadviseerd zich tot
het Jeep Servicenetwerk te wenden om
het ParkSense-systeem te laten
bijwerken, aangezien de trekhaak door de
middelste sensoren als een obstakel
gedetecteerd kan worden.
De aanwezigheid van stickers op de
sensoren het correct functioneren van het
systeem hinderen. Zorg er dus voor dat er
geen stickers op de sensoren worden
aangebracht.
BELANGRIJK
66)Voor een correcte werking van het
systeem mogen de sensoren nooit bevuild
zijn met modder, vuil, sneeuw of ijs. Zorg
er tijdens het reinigen van de sensoren
voor dat ze niet gekrast of beschadigd
worden; vermijd het gebruik van droge,
harde of ruwe doeken. De sensoren
moeten met schoon water worden
gewassen, waaraan eventueel
autoshampoo is toegevoegd. Wanneer
speciale reinigingsapparaten worden
gebruikt, zoals stoomreinigers of
hogedrukreinigers, reinig dan de sensoren
zeer snel en houd de straal op minstens
10 cm afstand.
67)Laat het overspuiten van de bumpers
of eventueel bijwerken van de laklaag in
de zone van de sensoren uitsluitend
uitvoeren door het Jeep Servicenetwerk.
Het verkeerd opbrengen van de lak kan de
werking van de parkeersensoren negatief
beïnvloeden.
184
STARTEN EN RIJDEN
Het systeem wordt automatisch
uitgeschakeld zodra de elektrische
stekker van de aanhanger in het
stopcontact van de trekhaak van het
voertuig wordt gestoken. De sensoren
achter worden automatisch weer
ingeschakeld zodra de stekker van de
aanhangerkabel verwijderd wordt.

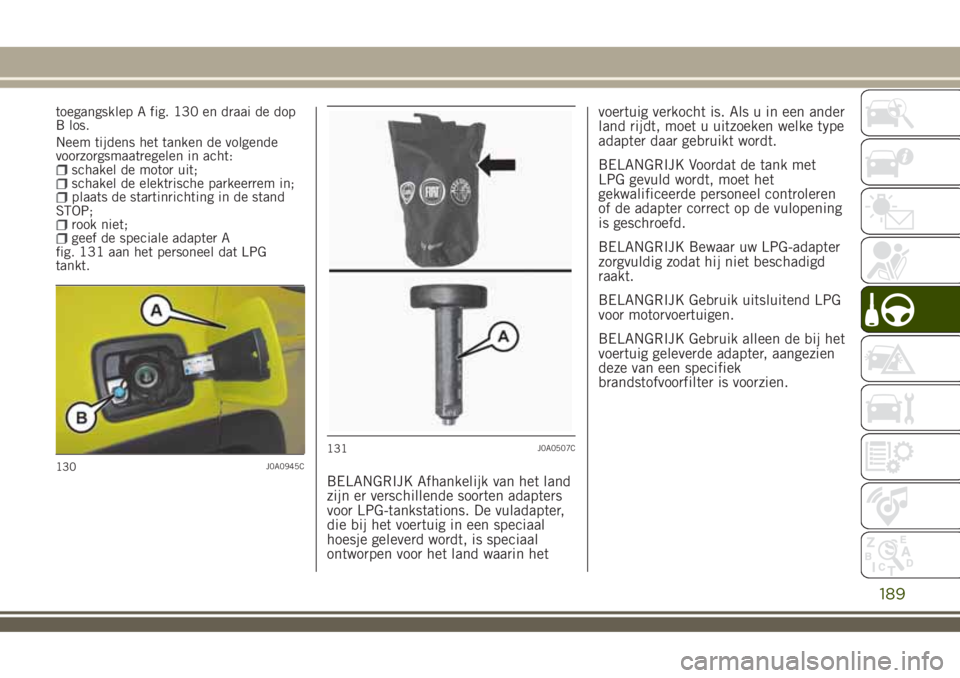

toegangsklep A fig. 130 en draai de dop
B los.
Neem tijdens het tanken de volgende
voorzorgsmaatregelen in acht:
schakel de motor uit;schakel de elektrische parkeerrem in;plaats de startinrichting in de stand
STOP;
rook niet;geef de speciale adapter A
fig. 131 aan het personeel dat LPG
tankt.
BELANGRIJK Afhankelijk van het land
zijn er verschillende soorten adapters
voor LPG-tankstations. De vuladapter,
die bij het voertuig in een speciaal
hoesje geleverd wordt, is speciaal
ontworpen voor het land waarin hetvoertuig verkocht is. Als u in een ander
land rijdt, moet u uitzoeken welke type
adapter daar gebruikt wordt.
BELANGRIJK Voordat de tank met
LPG gevuld wordt, moet het
gekwalificeerde personeel controleren
of de adapter correct op de vulopening
is geschroefd.
BELANGRIJK Bewaar uw LPG-adapter
zorgvuldig zodat hij niet beschadigd
raakt.
BELANGRIJK Gebruik uitsluitend LPG
voor motorvoertuigen.
BELANGRIJK Gebruik alleen de bij het
voertuig geleverde adapter, aangezien
deze van een specifiek
brandstofvoorfilter is voorzien.130J0A0945C
131J0A0507C
189

146)Breng geen open vuur of brandende
sigaretten in de buurt van de vulopening
van de tank: brandgevaar. Kom niet te
dicht met het gezicht bij de vulopening,
om geen schadelijke dampen in te
ademen.
147)Maak geen gebruik van een mobiele
telefoon in de buurt van de benzinepomp:
brandgevaar.
BELANGRIJK
75)Gebruik voor dieselmotoren uitsluitend
dieselbrandstof voor motorvoertuigen
conform de Europese norm EN 590. Het
gebruik van andere producten of mengsels
kan de motor onherstelbaar beschadigen
en derhalve de garantie, door de
veroorzaakte schade, ongeldig maken. Als
per ongeluk andere brandstofsoorten
worden getankt, mag de motor niet gestart
worden. Ledig de tank. Als de motor ook
maar heel kort heeft gewerkt, moet
behalve de tank het complete
brandstoftoevoercircuit geledigd worden.
AANHANGERS TREKKEN
MONTAGE TREKHAAK
148) 149)
Aanwijzingen voor het gebruik van de
verwijderbare trekstang met kogelkop
BELANGRIJKControleer, vóór het
wegrijden, als volgt of de verwijderbare
trekstang met kogelkop correct
vergrendeldis:
het groene merkteken van de knop
moet samenvallen met het groene
merkteken op de trekstang.
de knop staat in de stopstand op de
trekhaak (zonder opening);
vergrendeld slot en sleutel verwijderd.
De knop kan niet verwijderd worden.
kogelkop stevig bevestigd in de
zittingbuis. Controleer dit door er met de
hand aan te schudden.
De montageprocedure moet herhaald
worden als aan een van de vereisten niet
is voldaan.
Zelfs als maar aan één van de vereisten
niet is voldaan, danmag de trekhaak niet
gebruikt worden, aangezien er risico
bestaat van het veroorzaken van
ongevallen. Neem contact op met het
Jeep Servicenetwerk.De trekstang met kogelkop kan met de
hand gemonteerd/verwijderd worden, er
zijn geen gereedschappen nodig.
BELANGRIJK Gebruik nooit voertuigen
of gereedschappen: het mechanisme
kan beschadigd raken.
BELANGRIJK Nooit ontgrendelen
indien er een aanhanger is
aangekoppeld of als er een rek
gemonteerd is.
BELANGRIJK Wanneer gereden wordt
zonder aanhanger (of zonder rek), moet
de trekstang met kogelkop verwijderd
worden en moet de afsluitplug altijd in
de zittingbuis geplaatst zijn. Dit is met
name van toepassing als, vanwege de
trekstang, de gegevens op de
kentekenplaat of onderdelen van het
verlichtingssysteem minder goed
zichtbaar zijn.
192
STARTEN EN RIJDEN

BELANGRIJK

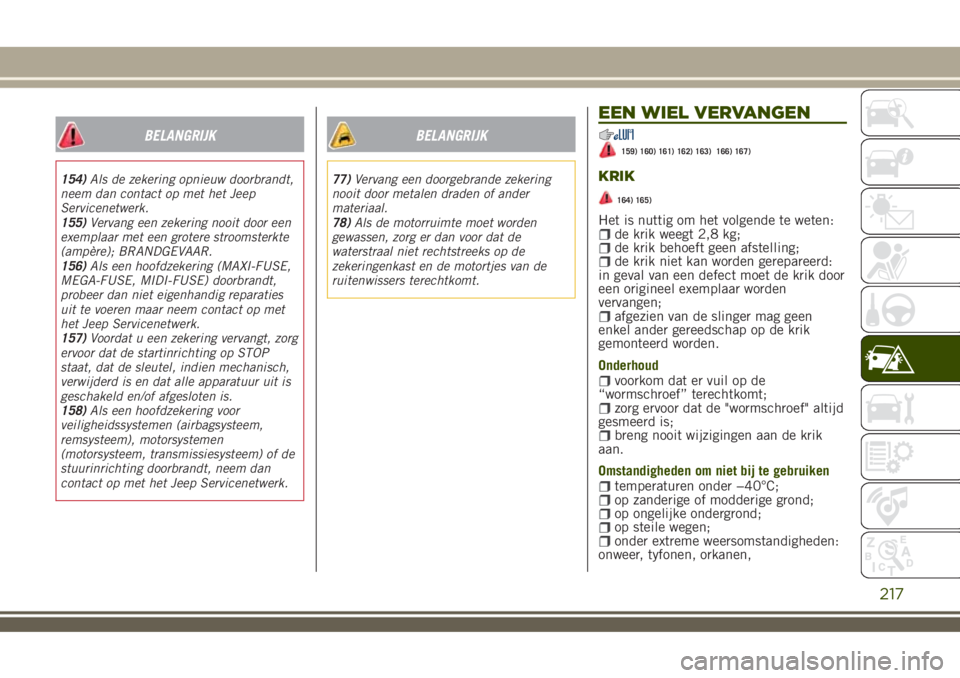

154)Als de zekering opnieuw doorbrandt,
neem dan contact op met het Jeep
Servicenetwerk.
155)Vervang een zekering nooit door een
exemplaar met een grotere stroomsterkte
(ampère); BRANDGEVAAR.
156)Als een hoofdzekering (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) doorbrandt,
probeer dan niet eigenhandig reparaties
uit te voeren maar neem contact op met
het Jeep Servicenetwerk.
157)Voordat u een zekering vervangt, zorg
ervoor dat de startinrichting op STOP
staat, dat de sleutel, indien mechanisch,
verwijderd is en dat alle apparatuur uit is
geschakeld en/of afgesloten is.
158)Als een hoofdzekering voor
veiligheidssystemen (airbagsysteem,
remsysteem), motorsystemen
(motorsysteem, transmissiesysteem) of de
stuurinrichting doorbrandt, neem dan
contact op met het Jeep Servicenetwerk.
BELANGRIJK
77)Vervang een doorgebrande zekering
nooit door metalen draden of ander
materiaal.
78)Als de motorruimte moet worden
gewassen, zorg er dan voor dat de
waterstraal niet rechtstreeks op de
zekeringenkast en de motortjes van de
ruitenwissers terechtkomt.
EEN WIEL VERVANGEN
159) 160) 161) 162) 163) 166) 167)
KRIK
164) 165)
Het is nuttig om het volgende te weten:de krik weegt 2,8 kg;de krik behoeft geen afstelling;de krik niet kan worden gerepareerd:
in geval van een defect moet de krik door
een origineel exemplaar worden
vervangen;
afgezien van de slinger mag geen
enkel ander gereedschap op de krik
gemonteerd worden.
Onderhoud
voorkom dat er vuil op de
“wormschroef” terechtkomt;
zorg ervoor dat de "wormschroef" altijd
gesmeerd is;
breng nooit wijzigingen aan de krik
aan.
Omstandigheden om niet bij te gebruiken
temperaturen onder −40°C;op zanderige of modderige grond;op ongelijke ondergrond;op steile wegen;onder extreme weersomstandigheden:
onweer, tyfonen, orkanen,
217

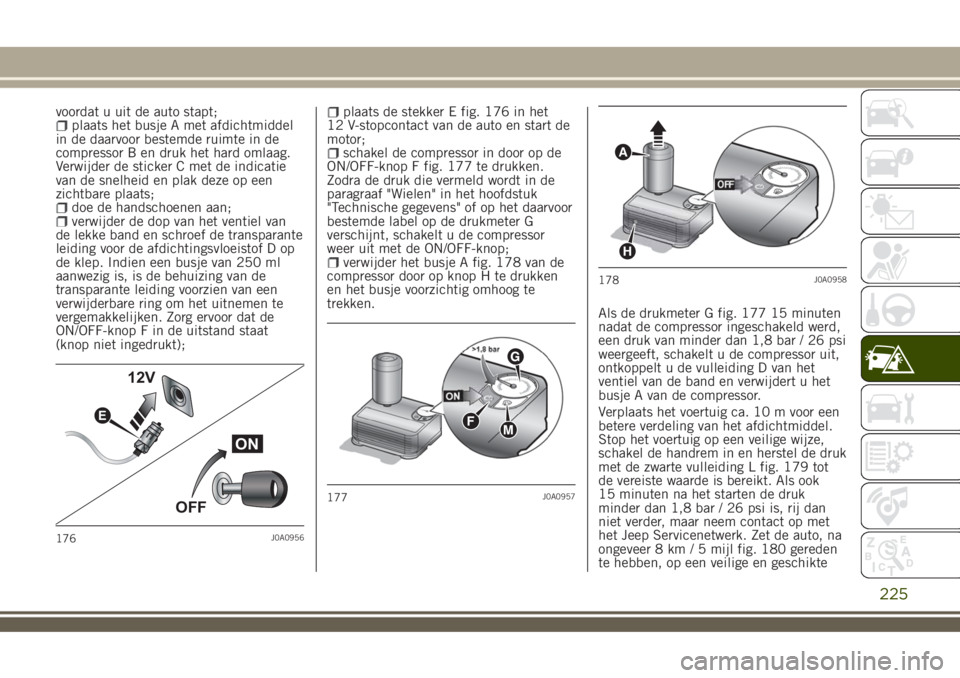

voordat u uit de auto stapt;plaats het busje A met afdichtmiddel
in de daarvoor bestemde ruimte in de
compressor B en druk het hard omlaag.
Verwijder de sticker C met de indicatie
van de snelheid en plak deze op een
zichtbare plaats;
doe de handschoenen aan;verwijder de dop van het ventiel van
de lekke band en schroef de transparante
leiding voor de afdichtingsvloeistof D op
de klep. Indien een busje van 250 ml
aanwezig is, is de behuizing van de
transparante leiding voorzien van een
verwijderbare ring om het uitnemen te
vergemakkelijken. Zorg ervoor dat de
ON/OFF-knop F in de uitstand staat
(knop niet ingedrukt);
plaats de stekker E fig. 176 in het
12 V-stopcontact van de auto en start de
motor;
schakel de compressor in door op de
ON/OFF-knop F fig. 177 te drukken.
Zodra de druk die vermeld wordt in de
paragraaf "Wielen" in het hoofdstuk
"Technische gegevens" of op het daarvoor
bestemde label op de drukmeter G
verschijnt, schakelt u de compressor
weer uit met de ON/OFF-knop;
verwijder het busje A fig. 178 van de
compressor door op knop H te drukken
en het busje voorzichtig omhoog te
trekken.
Als de drukmeter G fig. 177 15 minuten
nadat de compressor ingeschakeld werd,
een druk van minder dan 1,8 bar / 26 psi
weergeeft, schakelt u de compressor uit,
ontkoppelt u de vulleiding D van het
ventiel van de band en verwijdert u het
busje A van de compressor.
Verplaats het voertuig ca. 10 m voor een
betere verdeling van het afdichtmiddel.
Stop het voertuig op een veilige wijze,
schakel de handrem in en herstel de druk
met de zwarte vulleiding L fig. 179 tot
de vereiste waarde is bereikt. Als ook
15 minuten na het starten de druk
minder dan 1,8 bar / 26 psi is, rij dan
niet verder, maar neem contact op met
het Jeep Servicenetwerk. Zet de auto, na
ongeveer 8 km / 5 mijl fig. 180 gereden
te hebben, op een veilige en geschikte
ON
OFF 12V
E
176J0A0956
177J0A0957
A
H
178J0A0958
225

BELANGRIJK

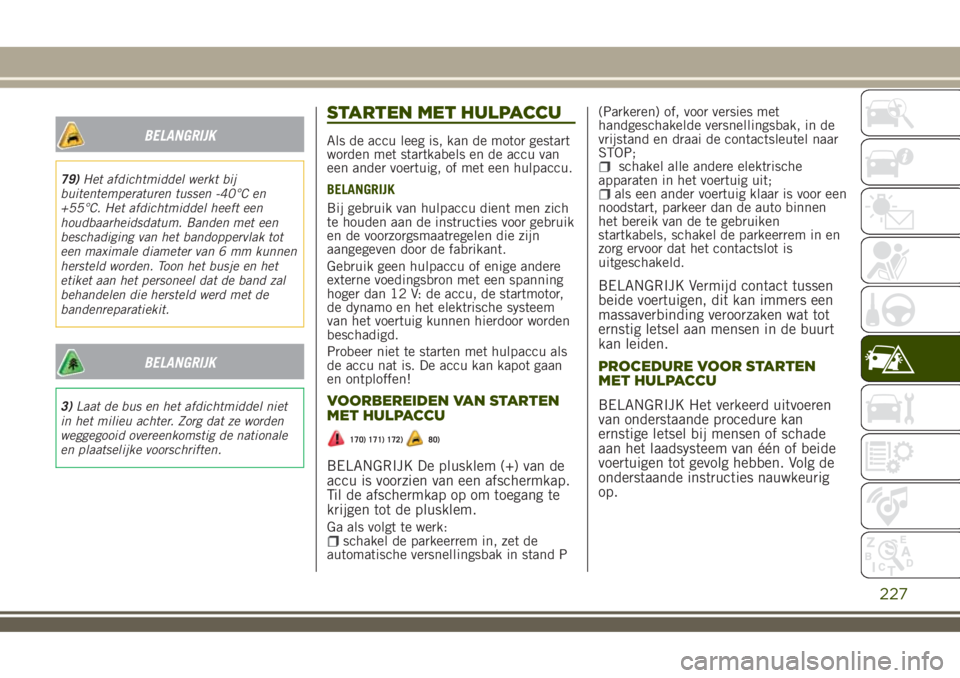

79)Het afdichtmiddel werkt bij
buitentemperaturen tussen -40°C en
+55°C. Het afdichtmiddel heeft een
houdbaarheidsdatum. Banden met een
beschadiging van het bandoppervlak tot
een maximale diameter van 6 mm kunnen
hersteld worden. Toon het busje en het
etiket aan het personeel dat de band zal
behandelen die hersteld werd met de
bandenreparatiekit.
BELANGRIJK
3)Laat de bus en het afdichtmiddel niet
in het milieu achter. Zorg dat ze worden
weggegooid overeenkomstig de nationale
en plaatselijke voorschriften.
STARTEN MET HULPACCU
Als de accu leeg is, kan de motor gestart
worden met startkabels en de accu van
een ander voertuig, of met een hulpaccu.
BELANGRIJK
Bij gebruik van hulpaccu dient men zich
te houden aan de instructies voor gebruik
en de voorzorgsmaatregelen die zijn
aangegeven door de fabrikant.
Gebruik geen hulpaccu of enige andere
externe voedingsbron met een spanning
hoger dan 12 V: de accu, de startmotor,
de dynamo en het elektrische systeem
van het voertuig kunnen hierdoor worden
beschadigd.
Probeer niet te starten met hulpaccu als
de accu nat is. De accu kan kapot gaan
en ontploffen!
VOORBEREIDEN VAN STARTEN
MET HULPACCU
170) 171) 172)80)
BELANGRIJK De plusklem (+) van de
accu is voorzien van een afschermkap.
Til de afschermkap op om toegang te
krijgen tot de plusklem.
Ga als volgt te werk:schakel de parkeerrem in, zet de
automatische versnellingsbak in stand P(Parkeren) of, voor versies met
handgeschakelde versnellingsbak, in de
vrijstand en draai de contactsleutel naar
STOP;
schakel alle andere elektrische
apparaten in het voertuig uit;
als een ander voertuig klaar is voor een
noodstart, parkeer dan de auto binnen
het bereik van de te gebruiken
startkabels, schakel de parkeerrem in en
zorg ervoor dat het contactslot is
uitgeschakeld.
BELANGRIJK Vermijd contact tussen
beide voertuigen, dit kan immers een
massaverbinding veroorzaken wat tot
ernstig letsel aan mensen in de buurt
kan leiden.
PROCEDURE VOOR STARTEN
MET HULPACCU
BELANGRIJK Het verkeerd uitvoeren
van onderstaande procedure kan
ernstige letsel bij mensen of schade
aan het laadsysteem van één of beide
voertuigen tot gevolg hebben. Volg de
onderstaande instructies nauwkeurig
op.
227

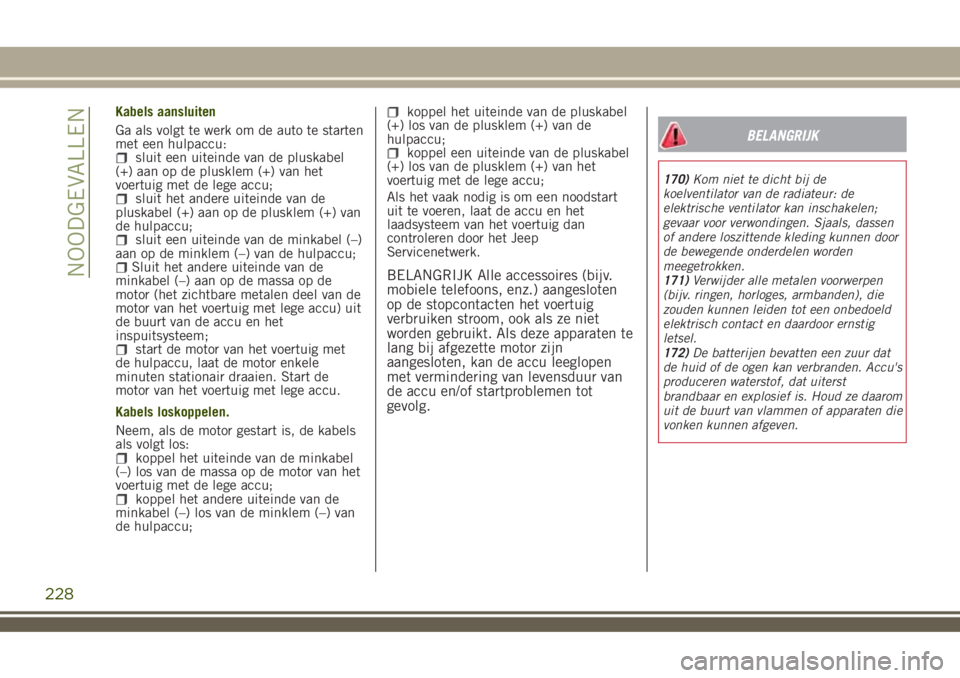

Kabels aansluiten
Ga als volgt te werk om de auto te starten
met een hulpaccu:
sluit een uiteinde van de pluskabel
(+) aan op de plusklem (+) van het
voertuig met de lege accu;
sluit het andere uiteinde van de
pluskabel (+) aan op de plusklem (+) van
de hulpaccu;
sluit een uiteinde van de minkabel (–)
aan op de minklem (–) van de hulpaccu;
Sluit het andere uiteinde van de
minkabel (–) aan op de massa op de
motor (het zichtbare metalen deel van de
motor van het voertuig met lege accu) uit
de buurt van de accu en het
inspuitsysteem;
start de motor van het voertuig met
de hulpaccu, laat de motor enkele
minuten stationair draaien. Start de
motor van het voertuig met lege accu.
Kabels loskoppelen.
Neem, als de motor gestart is, de kabels
als volgt los:
koppel het uiteinde van de minkabel
(–) los van de massa op de motor van het
voertuig met de lege accu;
koppel het andere uiteinde van de
minkabel (–) los van de minklem (–) van
de hulpaccu;
koppel het uiteinde van de pluskabel
(+) los van de plusklem (+) van de
hulpaccu;
koppel een uiteinde van de pluskabel
(+) los van de plusklem (+) van het
voertuig met de lege accu;
Als het vaak nodig is om een noodstart
uit te voeren, laat de accu en het
laadsysteem van het voertuig dan
controleren door het Jeep
Servicenetwerk.
BELANGRIJK Alle accessoires (bijv.
mobiele telefoons, enz.) aangesloten
op de stopcontacten het voertuig
verbruiken stroom, ook als ze niet
worden gebruikt. Als deze apparaten te
lang bij afgezette motor zijn
aangesloten, kan de accu leeglopen
met vermindering van levensduur van
de accu en/of startproblemen tot
gevolg.
BELANGRIJK
170)Kom niet te dicht bij de
koelventilator van de radiateur: de
elektrische ventilator kan inschakelen;
gevaar voor verwondingen. Sjaals, dassen
of andere loszittende kleding kunnen door
de bewegende onderdelen worden
meegetrokken.
171)Verwijder alle metalen voorwerpen
(bijv. ringen, horloges, armbanden), die
zouden kunnen leiden tot een onbedoeld
elektrisch contact en daardoor ernstig
letsel.
172)De batterijen bevatten een zuur dat
de huid of de ogen kan verbranden. Accu's
produceren waterstof, dat uiterst
brandbaar en explosief is. Houd ze daarom
uit de buurt van vlammen of apparaten die
vonken kunnen afgeven.
228
NOODGEVALLEN

BELANGRIJK

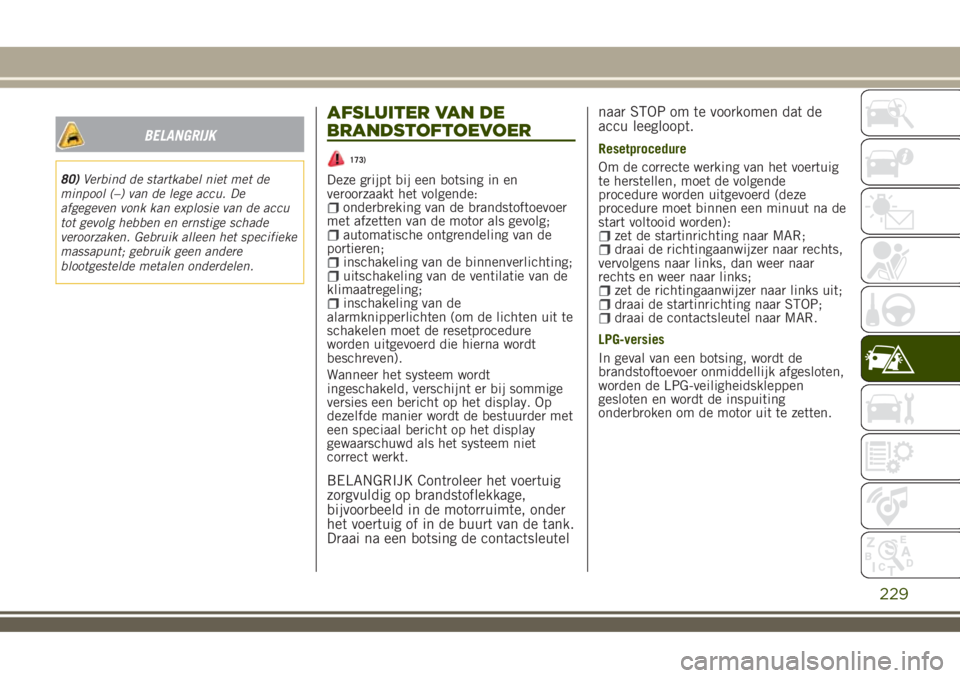

80)Verbind de startkabel niet met de
minpool (–) van de lege accu. De
afgegeven vonk kan explosie van de accu
tot gevolg hebben en ernstige schade
veroorzaken. Gebruik alleen het specifieke
massapunt; gebruik geen andere
blootgestelde metalen onderdelen.
AFSLUITER VAN DE
BRANDSTOFTOEVOER
173)
Deze grijpt bij een botsing in en
veroorzaakt het volgende:
onderbreking van de brandstoftoevoer
met afzetten van de motor als gevolg;
automatische ontgrendeling van de
portieren;
inschakeling van de binnenverlichting;uitschakeling van de ventilatie van de
klimaatregeling;
inschakeling van de
alarmknipperlichten (om de lichten uit te
schakelen moet de resetprocedure
worden uitgevoerd die hierna wordt
beschreven).
Wanneer het systeem wordt
ingeschakeld, verschijnt er bij sommige
versies een bericht op het display. Op
dezelfde manier wordt de bestuurder met
een speciaal bericht op het display
gewaarschuwd als het systeem niet
correct werkt.
BELANGRIJK Controleer het voertuig
zorgvuldig op brandstoflekkage,
bijvoorbeeld in de motorruimte, onder
het voertuig of in de buurt van de tank.
Draai na een botsing de contactsleutelnaar STOP om te voorkomen dat de
accu leegloopt.
Resetprocedure
Om de correcte werking van het voertuig
te herstellen, moet de volgende
procedure worden uitgevoerd (deze
procedure moet binnen een minuut na de
start voltooid worden):
zet de startinrichting naar MAR;draai de richtingaanwijzer naar rechts,
vervolgens naar links, dan weer naar
rechts en weer naar links;
zet de richtingaanwijzer naar links uit;draai de startinrichting naar STOP;draai de contactsleutel naar MAR.
LPG-versies
In geval van een botsing, wordt de
brandstoftoevoer onmiddellijk afgesloten,
worden de LPG-veiligheidskleppen
gesloten en wordt de inspuiting
onderbroken om de motor uit te zetten.
229

BELANGRIJK

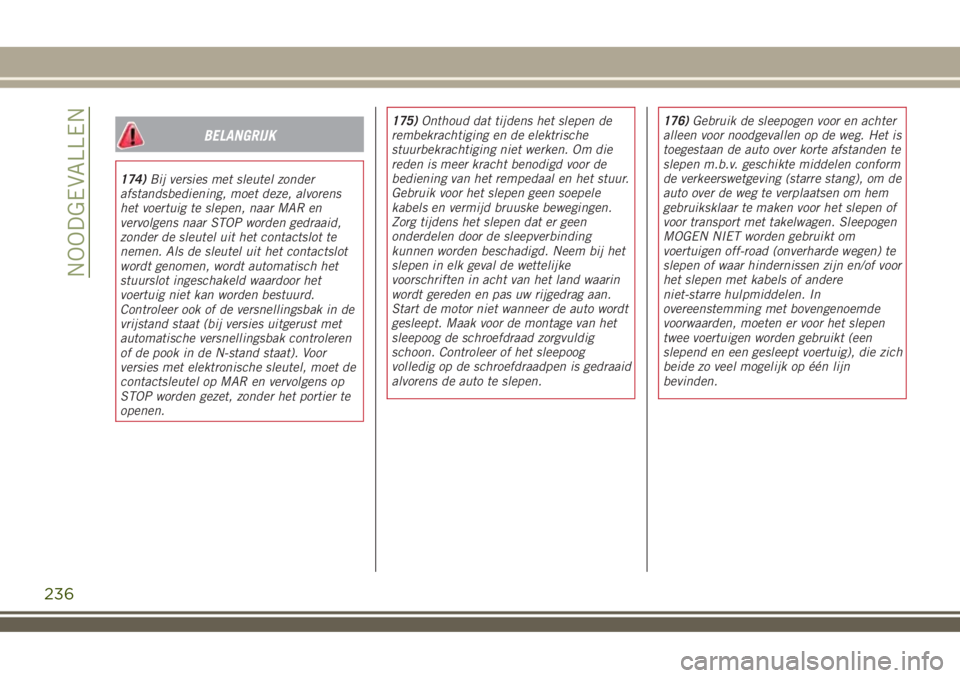

174)Bij versies met sleutel zonder
afstandsbediening, moet deze, alvorens
het voertuig te slepen, naar MAR en
vervolgens naar STOP worden gedraaid,
zonder de sleutel uit het contactslot te
nemen. Als de sleutel uit het contactslot
wordt genomen, wordt automatisch het
stuurslot ingeschakeld waardoor het
voertuig niet kan worden bestuurd.
Controleer ook of de versnellingsbak in de
vrijstand staat (bij versies uitgerust met
automatische versnellingsbak controleren
of de pook in de N-stand staat). Voor
versies met elektronische sleutel, moet de
contactsleutel op MAR en vervolgens op
STOP worden gezet, zonder het portier te
openen.175)Onthoud dat tijdens het slepen de
rembekrachtiging en de elektrische
stuurbekrachtiging niet werken. Om die
reden is meer kracht benodigd voor de
bediening van het rempedaal en het stuur.
Gebruik voor het slepen geen soepele
kabels en vermijd bruuske bewegingen.
Zorg tijdens het slepen dat er geen
onderdelen door de sleepverbinding
kunnen worden beschadigd. Neem bij het
slepen in elk geval de wettelijke
voorschriften in acht van het land waarin
wordt gereden en pas uw rijgedrag aan.
Start de motor niet wanneer de auto wordt
gesleept. Maak voor de montage van het
sleepoog de schroefdraad zorgvuldig
schoon. Controleer of het sleepoog
volledig op de schroefdraadpen is gedraaid
alvorens de auto te slepen.176)Gebruik de sleepogen voor en achter
alleen voor noodgevallen op de weg. Het is
toegestaan de auto over korte afstanden te
slepen m.b.v. geschikte middelen conform
de verkeerswetgeving (starre stang), om de
auto over de weg te verplaatsen om hem
gebruiksklaar te maken voor het slepen of
voor transport met takelwagen. Sleepogen
MOGEN NIET worden gebruikt om
voertuigen off-road (onverharde wegen) te
slepen of waar hindernissen zijn en/of voor
het slepen met kabels of andere
niet-starre hulpmiddelen. In
overeenstemming met bovengenoemde
voorwaarden, moeten er voor het slepen
twee voertuigen worden gebruikt (een
slepend en een gesleept voertuig), die zich
beide zo veel mogelijk op één lijn
bevinden.
236
NOODGEVALLEN
