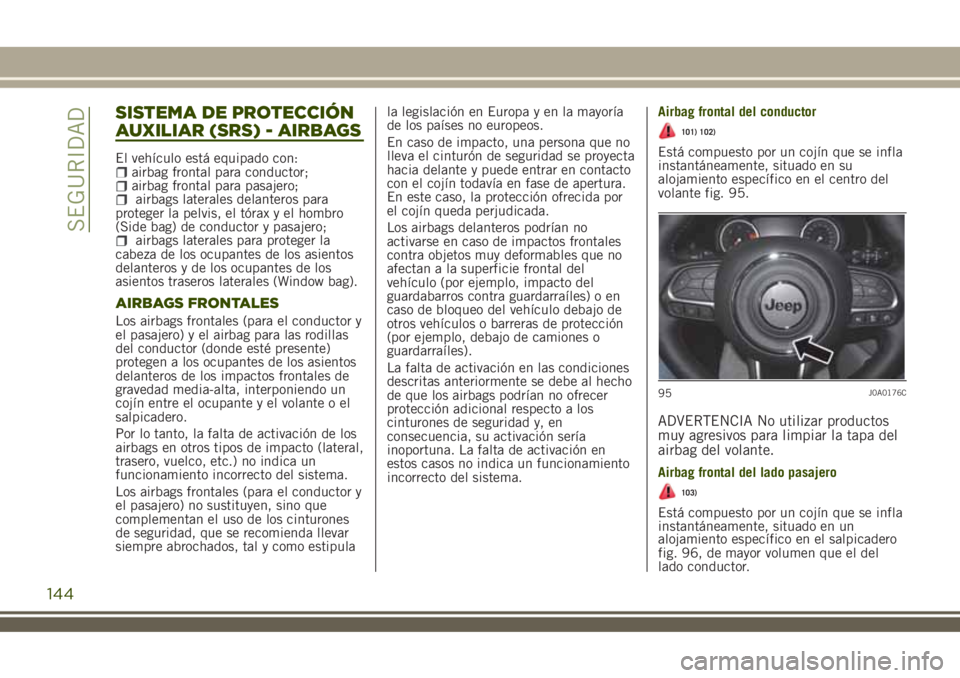

SISTEMA DE PROTECCIÓN
AUXILIAR (SRS) - AIRBAGS
El vehículo está equipado con:airbag frontal para conductor;airbag frontal para pasajero;airbags laterales delanteros para
proteger la pelvis, el tórax y el hombro
(Side bag) de conductor y pasajero;
airbags laterales para proteger la
cabeza de los ocupantes de los asientos
delanteros y de los ocupantes de los
asientos traseros laterales (Window bag).
AIRBAGS FRONTALES
Los airbags frontales (para el conductor y
el pasajero) y el airbag para las rodillas
del conductor (donde esté presente)
protegen a los ocupantes de los asientos
delanteros de los impactos frontales de
gravedad media-alta, interponiendo un
cojín entre el ocupante y el volante o el
salpicadero.
Por lo tanto, la falta de activación de los
airbags en otros tipos de impacto (lateral,
trasero, vuelco, etc.) no indica un
funcionamiento incorrecto del sistema.
Los airbags frontales (para el conductor y
el pasajero) no sustituyen, sino que
complementan el uso de los cinturones
de seguridad, que se recomienda llevar
siempre abrochados, tal y como estipulala legislación en Europa y en la mayoría
de los países no europeos.
En caso de impacto, una persona que no
lleva el cinturón de seguridad se proyecta
hacia delante y puede entrar en contacto
con el cojín todavía en fase de apertura.
En este caso, la protección ofrecida por
el cojín queda perjudicada.
Los airbags delanteros podrían no
activarse en caso de impactos frontales
contra objetos muy deformables que no
afectan a la superficie frontal del
vehículo (por ejemplo, impacto del
guardabarros contra guardarraíles) o en
caso de bloqueo del vehículo debajo de
otros vehículos o barreras de protección
(por ejemplo, debajo de camiones o
guardarraíles).
La falta de activación en las condiciones
descritas anteriormente se debe al hecho
de que los airbags podrían no ofrecer
protección adicional respecto a los
cinturones de seguridad y, en
consecuencia, su activación sería
inoportuna. La falta de activación en
estos casos no indica un funcionamiento
incorrecto del sistema.Airbag frontal del conductor
101) 102)
Está compuesto por un cojín que se infla
instantáneamente, situado en su
alojamiento específico en el centro del
volante fig. 95.
ADVERTENCIA No utilizar productos
muy agresivos para limpiar la tapa del
airbag del volante.
Airbag frontal del lado pasajero
103)
Está compuesto por un cojín que se infla
instantáneamente, situado en un
95J0A0176C
144
SEGURIDAD
alojamiento específico en el salpicadero
fig. 96, de mayor volumen que el del
lado conductor.

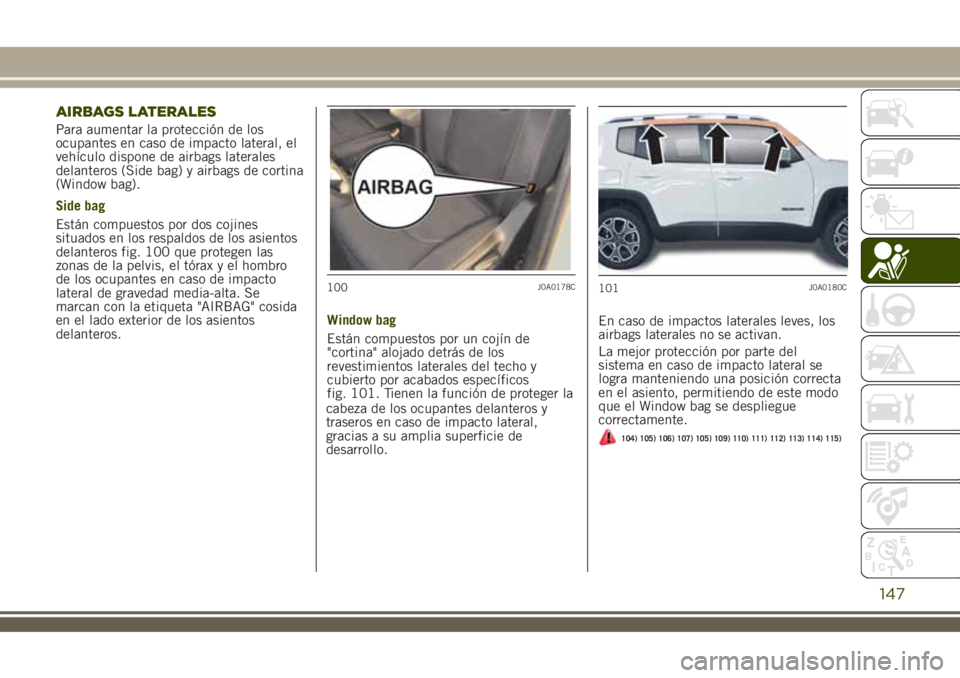

AIRBAGS LATERALES
Para aumentar la protección de los
ocupantes en caso de impacto lateral, el
vehículo dispone de airbags laterales
delanteros (Side bag) y airbags de cortina
(Window bag).
Side bag
Están compuestos por dos cojines
situados en los respaldos de los asientos
delanteros fig. 100 que protegen las
zonas de la pelvis, el tórax y el hombro
de los ocupantes en caso de impacto
lateral de gravedad media-alta. Se
marcan con la etiqueta "AIRBAG" cosida
en el lado exterior de los asientos
delanteros.Window bag
Están compuestos por un cojín de
"cortina" alojado detrás de los
revestimientos laterales del techo y
cubierto por acabados específicos
fig. 101. Tienen la función de proteger la
cabeza de los ocupantes delanteros y
traseros en caso de impacto lateral,
gracias a su amplia superficie de
desarrollo.En caso de impactos laterales leves, los
airbags laterales no se activan.
La mejor protección por parte del
sistema en caso de impacto lateral se
logra manteniendo una posición correcta
en el asiento, permitiendo de este modo
que el Window bag se despliegue
correctamente.
104) 105) 106) 107) 105) 109) 110) 111) 112) 113) 114) 115)
100J0A0178C101J0A0180C
147

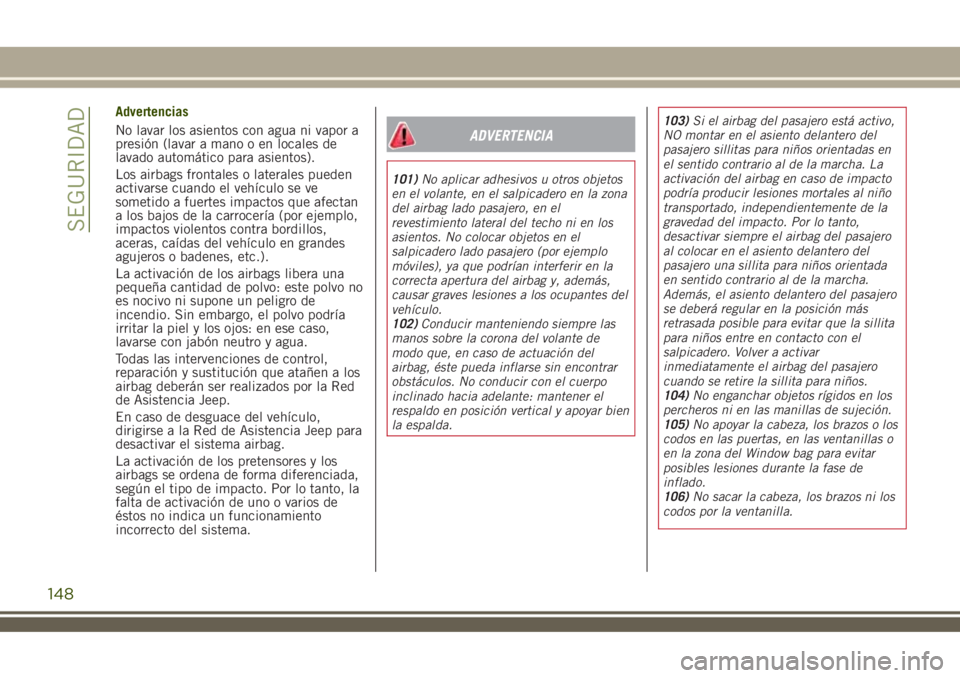

Advertencias
No lavar los asientos con agua ni vapor a
presión (lavar a mano o en locales de
lavado automático para asientos).
Los airbags frontales o laterales pueden
activarse cuando el vehículo se ve
sometido a fuertes impactos que afectan
a los bajos de la carrocería (por ejemplo,
impactos violentos contra bordillos,
aceras, caídas del vehículo en grandes
agujeros o badenes, etc.).
La activación de los airbags libera una
pequeña cantidad de polvo: este polvo no
es nocivo ni supone un peligro de
incendio. Sin embargo, el polvo podría
irritar la piel y los ojos: en ese caso,
lavarse con jabón neutro y agua.
Todas las intervenciones de control,
reparación y sustitución que atañen a los
airbag deberán ser realizados por la Red
de Asistencia Jeep.
En caso de desguace del vehículo,
dirigirse a la Red de Asistencia Jeep para
desactivar el sistema airbag.
La activación de los pretensores y los
airbags se ordena de forma diferenciada,
según el tipo de impacto. Por lo tanto, la
falta de activación de uno o varios de
éstos no indica un funcionamiento
incorrecto del sistema.
ADVERTENCIA
101)No aplicar adhesivos u otros objetos
en el volante, en el salpicadero en la zona
del airbag lado pasajero, en el
revestimiento lateral del techo ni en los
asientos. No colocar objetos en el
salpicadero lado pasajero (por ejemplo
móviles), ya que podrían interferir en la
correcta apertura del airbag y, además,
causar graves lesiones a los ocupantes del
vehículo.
102)Conducir manteniendo siempre las
manos sobre la corona del volante de
modo que, en caso de actuación del
airbag, éste pueda inflarse sin encontrar
obstáculos. No conducir con el cuerpo
inclinado hacia adelante: mantener el
respaldo en posición vertical y apoyar bien
la espalda.103)Si el airbag del pasajero está activo,
NO montar en el asiento delantero del
pasajero sillitas para niños orientadas en
el sentido contrario al de la marcha. La
activación del airbag en caso de impacto
podría producir lesiones mortales al niño
transportado, independientemente de la
gravedad del impacto. Por lo tanto,
desactivar siempre el airbag del pasajero
al colocar en el asiento delantero del
pasajero una sillita para niños orientada
en sentido contrario al de la marcha.
Además, el asiento delantero del pasajero
se deberá regular en la posición más
retrasada posible para evitar que la sillita
para niños entre en contacto con el
salpicadero. Volver a activar
inmediatamente el airbag del pasajero
cuando se retire la sillita para niños.
104)No enganchar objetos rígidos en los
percheros ni en las manillas de sujeción.
105)No apoyar la cabeza, los brazos o los
codos en las puertas, en las ventanillas o
en la zona del Window bag para evitar
posibles lesiones durante la fase de
inflado.
106)No sacar la cabeza, los brazos ni los
codos por la ventanilla.
