JEEP WRANGLER 2018 Betriebsanleitung (in German)

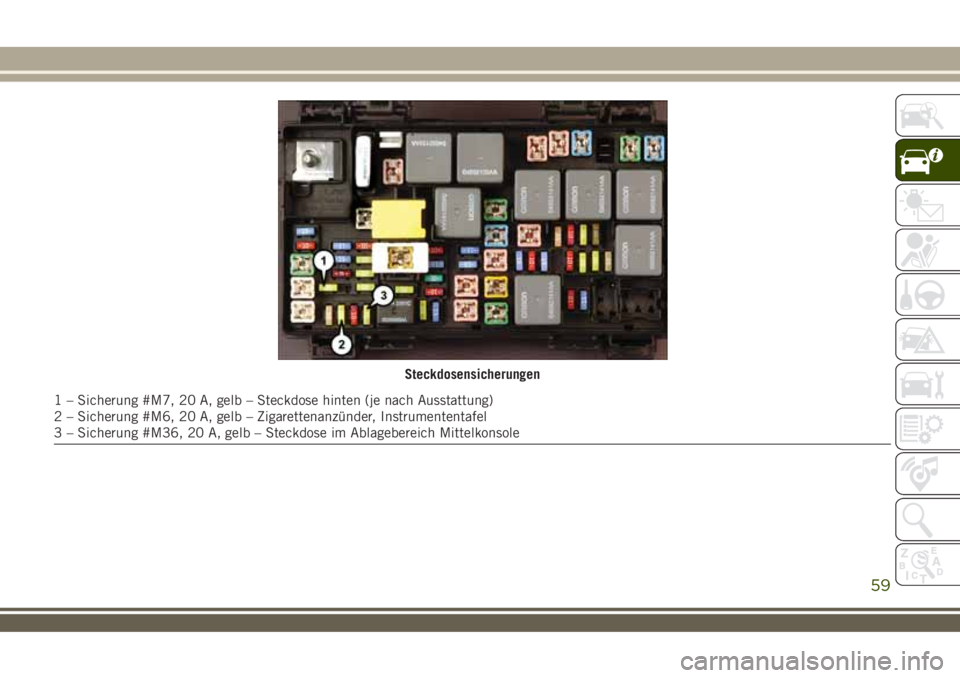

Steckdosensicherungen
1 – Sicherung #M7, 20 A, gelb – Steckdose hinten (je nach Ausstattung)
2 – Sicherung #M6, 20 A, gelb – Zigarettenanzünder, Instrumententafel
3 – Sicherung #M36, 20 A, gelb – Steckdose im Ablagebereich Mittelkonsole
59

60

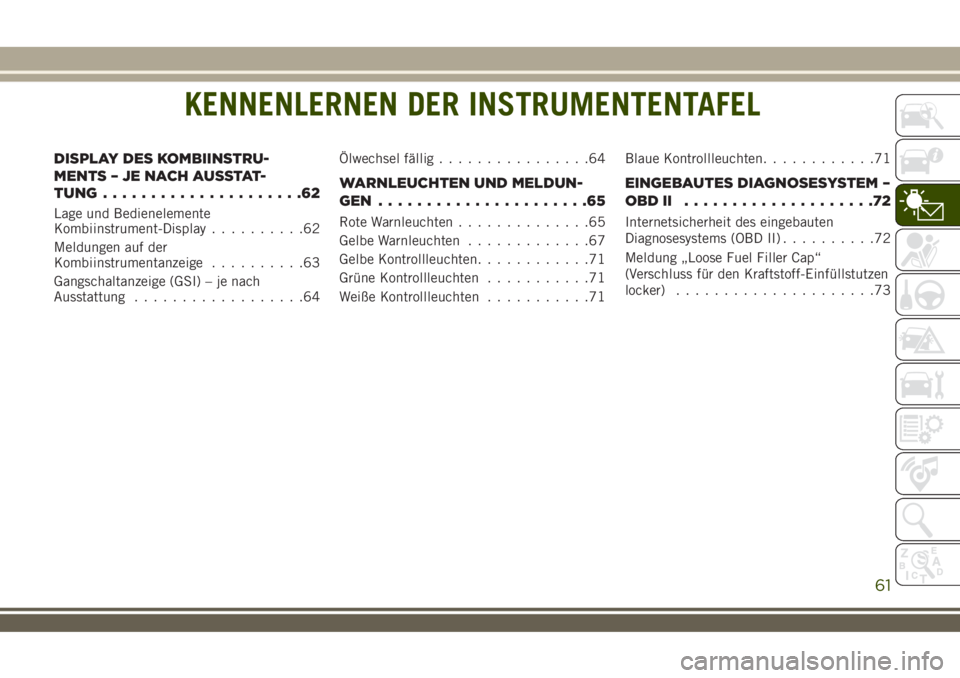

KENNENLERNEN DER INSTRUMENTENTAFEL
DISPLAY DES KOMBIINSTRU-
MENTS – JE NACH AUSSTAT-
TUNG.....................62
Lage und Bedienelemente
Kombiinstrument-Display..........62
Meldungen auf der
Kombiinstrumentanzeige..........63
Gangschaltanzeige (GSI) – je nach
Ausstattung..................64Ölwechsel fällig................64
WARNLEUCHTEN UND MELDUN-
GEN ......................65
Rote Warnleuchten..............65
Gelbe Warnleuchten.............67
Gelbe Kontrollleuchten............71
Grüne Kontrollleuchten...........71
Weiße Kontrollleuchten...........71Blaue Kontrollleuchten............71
EINGEBAUTES DIAGNOSESYSTEM –
OBDII ....................72
Internetsicherheit des eingebauten
Diagnosesystems (OBD II)..........72
Meldung „Loose Fuel Filler Cap“
(Verschluss für den Kraftstoff-Einfüllstutzen
locker).....................73
KENNENLERNEN DER INSTRUMENTENTAFEL
61

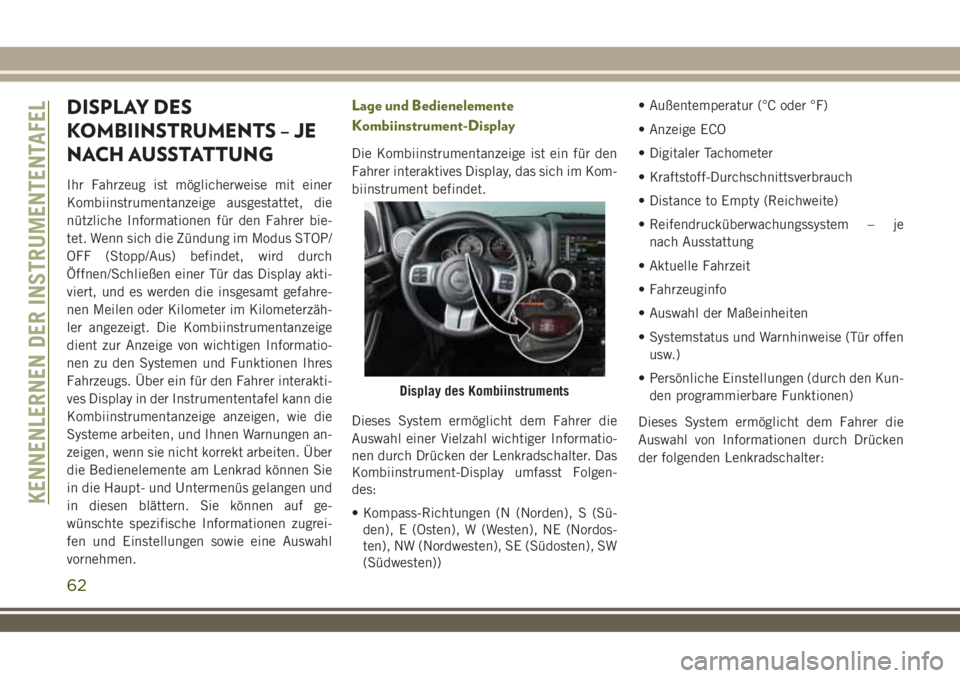

DISPLAY DES
KOMBIINSTRUMENTS – JE
NACH AUSSTATTUNG
Ihr Fahrzeug ist möglicherweise mit einer
Kombiinstrumentanzeige ausgestattet, die
nützliche Informationen für den Fahrer bie-
tet. Wenn sich die Zündung im Modus STOP/
OFF (Stopp/Aus) befindet, wird durch
Öffnen/Schließen einer Tür das Display akti-
viert, und es werden die insgesamt gefahre-
nen Meilen oder Kilometer im Kilometerzäh-
ler angezeigt. Die Kombiinstrumentanzeige
dient zur Anzeige von wichtigen Informatio-
nen zu den Systemen und Funktionen Ihres
Fahrzeugs. Über ein für den Fahrer interakti-
ves Display in der Instrumententafel kann die
Kombiinstrumentanzeige anzeigen, wie die
Systeme arbeiten, und Ihnen Warnungen an-
zeigen, wenn sie nicht korrekt arbeiten. Über
die Bedienelemente am Lenkrad können Sie
in die Haupt- und Untermenüs gelangen und
in diesen blättern. Sie können auf ge-
wünschte spezifische Informationen zugrei-
fen und Einstellungen sowie eine Auswahl
vornehmen.
Lage und Bedienelemente
Kombiinstrument-Display
Die Kombiinstrumentanzeige ist ein für den
Fahrer interaktives Display, das sich im Kom-
biinstrument befindet.
Dieses System ermöglicht dem Fahrer die
Auswahl einer Vielzahl wichtiger Informatio-
nen durch Drücken der Lenkradschalter. Das
Kombiinstrument-Display umfasst Folgen-
des:
• Kompass-Richtungen (N (Norden), S (Sü-
den), E (Osten), W (Westen), NE (Nordos-
ten), NW (Nordwesten), SE (Südosten), SW
(Südwesten))• Außentemperatur (°C oder °F)
• Anzeige ECO
• Digitaler Tachometer
• Kraftstoff-Durchschnittsverbrauch
• Distance to Empty (Reichweite)
• Reifendrucküberwachungssystem – je
nach Ausstattung
• Aktuelle Fahrzeit
• Fahrzeuginfo
• Auswahl der Maßeinheiten
• Systemstatus und Warnhinweise (Tür offen
usw.)
• Persönliche Einstellungen (durch den Kun-
den programmierbare Funktionen)
Dieses System ermöglicht dem Fahrer die
Auswahl von Informationen durch Drücken
der folgenden Lenkradschalter:
Display des Kombiinstruments
KENNENLERNEN DER INSTRUMENTENTAFEL
62

• Drücken Sie die TasteMENU(Menü), um
durch die Hauptmenüs (Tachometer, Kraft-
stoffverbrauch, Kilometer bis Tank leer,
Reifendruck, Warnungen, Timer, Fahrzeug-
informationen, Maßeinheiten, Systemwar-
nungen, Persönliche Einstellungen) zu
blättern oder um Untermenüs zu verlassen.
• Drücken Sie die PfeiltasteRight(Nach
rechts), um Hauptmenüs, Untermenüs
oder eine persönliche Einstellung im Ein-
richtungsmenü aufzurufen.
• Drücken Sie die TasteCompass(Kompass),
um einen der acht Kompasswerte und die
Außentemperatur anzuzeigen oder um die
Untermenüs zu verlassen.
• Drücken Sie die PfeiltasteDown(Nach un-
ten), um abwärts durch die Untermenüs zu
blättern.
Meldungen auf der
Kombiinstrumentanzeige
Wenn die entsprechenden Bedingungen vor-
liegen, zeigt das Kombiinstrument die fol-
genden Meldungen an:
• Low Tire Pressure (Reifendruck zu niedrig)• Low Fuel (Kraftstoffstand niedrig)
• Service TPM System (TPM-System warten
lassen; weitere Informationen finden Sie in
„Reifendrucküberwachungssystem“ in „Si-
cherheit“)
• Damaged Key (Schlüssel beschädigt)
• Key In Ignition (Zündschlüssel steckt)
• Turn Signal On (Blinker ein) (zusammen
mit Dauerton-Warnsignal)
• Left Front Turn Signal Lamp Out (Blinker
vorn links ausgefallen) (mit einzelnem
Warnton)
• Left Rear Turn Signal Lamp Out (Blinker
hinten links ausgefallen) (mit einzelnem
Warnton)
• Right Front Turn Signal Lamp Out (Blinker
vorn rechts ausgefallen) (mit einzelnem
Warnton)
• Right Rear Turn Signal Lamp Out (Blinker
hinten rechts ausgefallen) (mit einzelnem
Warnton)
• Key Fob Battery Low (Batterie des
Schlüssel-Griffstücks stark entladen; mit
einzelnem Warnton)

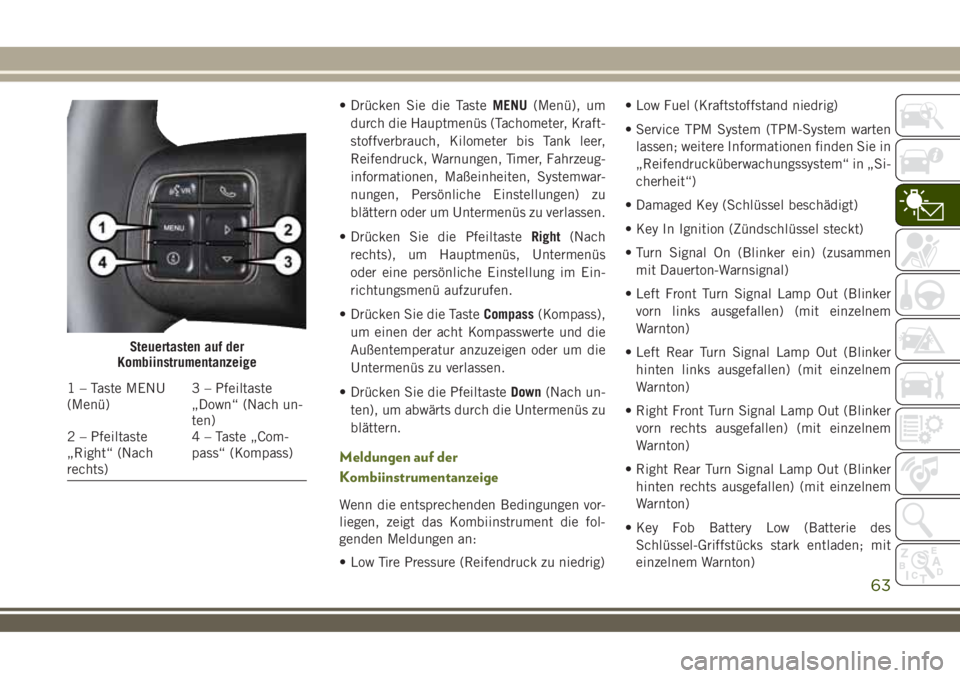

Steuertasten auf der
Kombiinstrumentanzeige
1 – Taste MENU
(Menü)3 – Pfeiltaste
„Down“ (Nach un-
ten)
2 – Pfeiltaste
„Right“ (Nach
rechts)4 – Taste „Com-
pass“ (Kompass)
63

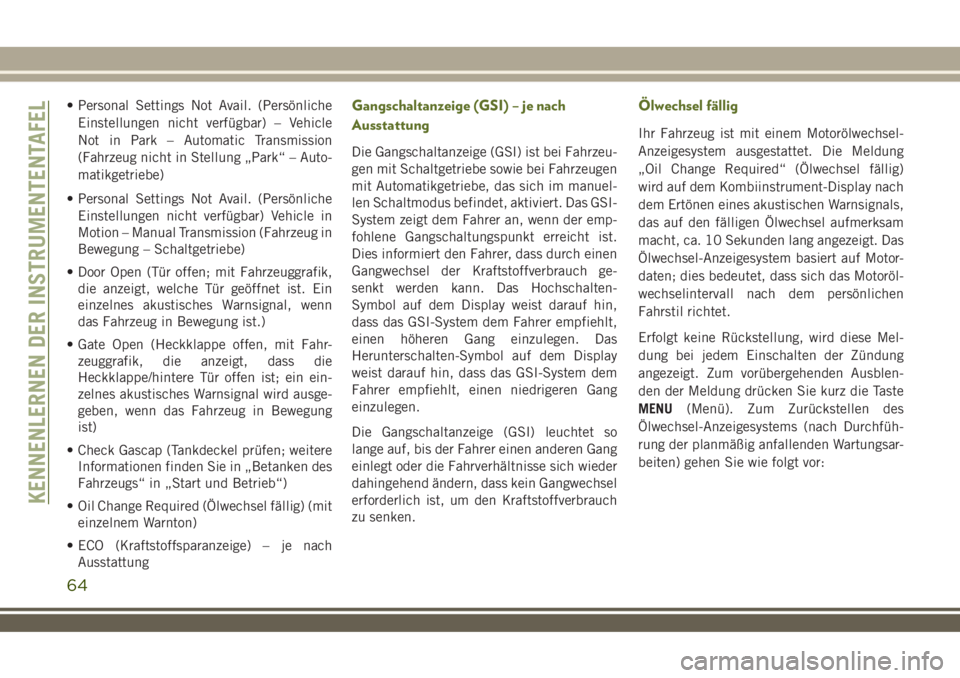

• Personal Settings Not Avail. (Persönliche
Einstellungen nicht verfügbar) – Vehicle
Not in Park – Automatic Transmission
(Fahrzeug nicht in Stellung „Park“ – Auto-
matikgetriebe)
• Personal Settings Not Avail. (Persönliche
Einstellungen nicht verfügbar) Vehicle in
Motion – Manual Transmission (Fahrzeug in
Bewegung – Schaltgetriebe)
• Door Open (Tür offen; mit Fahrzeuggrafik,
die anzeigt, welche Tür geöffnet ist. Ein
einzelnes akustisches Warnsignal, wenn
das Fahrzeug in Bewegung ist.)
• Gate Open (Heckklappe offen, mit Fahr-
zeuggrafik, die anzeigt, dass die
Heckklappe/hintere Tür offen ist; ein ein-
zelnes akustisches Warnsignal wird ausge-
geben, wenn das Fahrzeug in Bewegung
ist)
• Check Gascap (Tankdeckel prüfen; weitere
Informationen finden Sie in „Betanken des
Fahrzeugs“ in „Start und Betrieb“)
• Oil Change Required (Ölwechsel fällig) (mit
einzelnem Warnton)
• ECO (Kraftstoffsparanzeige) – je nach
AusstattungGangschaltanzeige (GSI) – je nach
Ausstattung
Die Gangschaltanzeige (GSI) ist bei Fahrzeu-
gen mit Schaltgetriebe sowie bei Fahrzeugen
mit Automatikgetriebe, das sich im manuel-
len Schaltmodus befindet, aktiviert. Das GSI-
System zeigt dem Fahrer an, wenn der emp-
fohlene Gangschaltungspunkt erreicht ist.
Dies informiert den Fahrer, dass durch einen
Gangwechsel der Kraftstoffverbrauch ge-
senkt werden kann. Das Hochschalten-
Symbol auf dem Display weist darauf hin,
dass das GSI-System dem Fahrer empfiehlt,
einen höheren Gang einzulegen. Das
Herunterschalten-Symbol auf dem Display
weist darauf hin, dass das GSI-System dem
Fahrer empfiehlt, einen niedrigeren Gang
einzulegen.
Die Gangschaltanzeige (GSI) leuchtet so
lange auf, bis der Fahrer einen anderen Gang
einlegt oder die Fahrverhältnisse sich wieder
dahingehend ändern, dass kein Gangwechsel
erforderlich ist, um den Kraftstoffverbrauch
zu senken.
Ölwechsel fällig
Ihr Fahrzeug ist mit einem Motorölwechsel-
Anzeigesystem ausgestattet. Die Meldung
„Oil Change Required“ (Ölwechsel fällig)
wird auf dem Kombiinstrument-Display nach
dem Ertönen eines akustischen Warnsignals,
das auf den fälligen Ölwechsel aufmerksam
macht, ca. 10 Sekunden lang angezeigt. Das
Ölwechsel-Anzeigesystem basiert auf Motor-
daten; dies bedeutet, dass sich das Motoröl-
wechselintervall nach dem persönlichen
Fahrstil richtet.
Erfolgt keine Rückstellung, wird diese Mel-
dung bei jedem Einschalten der Zündung
angezeigt. Zum vorübergehenden Ausblen-
den der Meldung drücken Sie kurz die Taste
MENU(Menü). Zum Zurückstellen des
Ölwechsel-Anzeigesystems (nach Durchfüh-
rung der planmäßig anfallenden Wartungsar-
beiten) gehen Sie wie folgt vor:
KENNENLERNEN DER INSTRUMENTENTAFEL
64

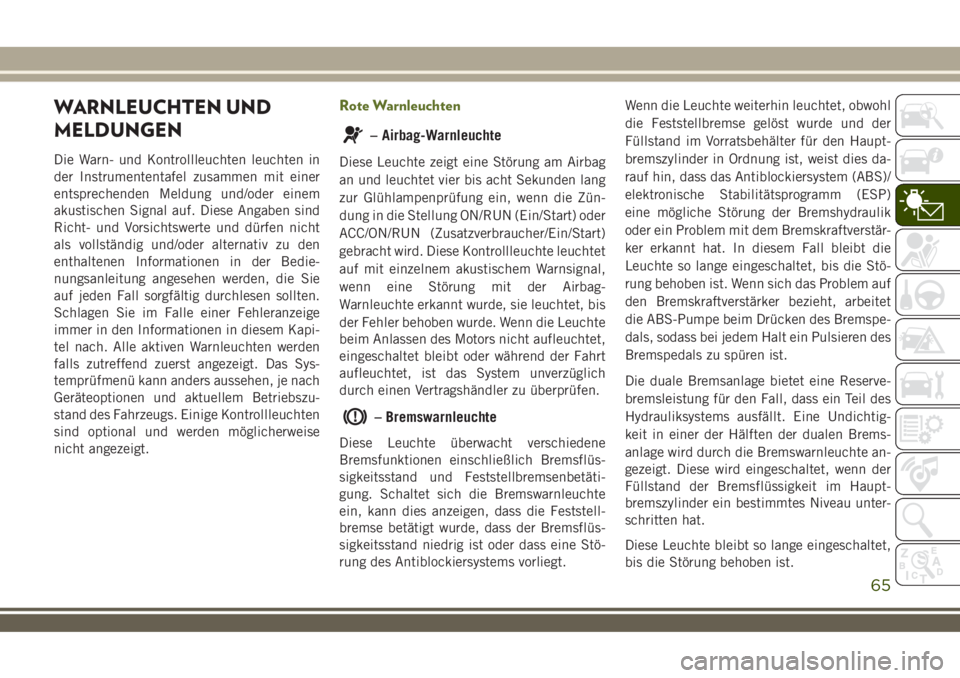

WARNLEUCHTEN UND
MELDUNGEN
Die Warn- und Kontrollleuchten leuchten in
der Instrumententafel zusammen mit einer
entsprechenden Meldung und/oder einem
akustischen Signal auf. Diese Angaben sind
Richt- und Vorsichtswerte und dürfen nicht
als vollständig und/oder alternativ zu den
enthaltenen Informationen in der Bedie-
nungsanleitung angesehen werden, die Sie
auf jeden Fall sorgfältig durchlesen sollten.
Schlagen Sie im Falle einer Fehleranzeige
immer in den Informationen in diesem Kapi-
tel nach. Alle aktiven Warnleuchten werden
falls zutreffend zuerst angezeigt. Das Sys-
temprüfmenü kann anders aussehen, je nach
Geräteoptionen und aktuellem Betriebszu-
stand des Fahrzeugs. Einige Kontrollleuchten
sind optional und werden möglicherweise
nicht angezeigt.
Rote Warnleuchten
– Airbag-Warnleuchte
Diese Leuchte zeigt eine Störung am Airbag
an und leuchtet vier bis acht Sekunden lang
zur Glühlampenprüfung ein, wenn die Zün-
dung in die Stellung ON/RUN (Ein/Start) oder
ACC/ON/RUN (Zusatzverbraucher/Ein/Start)
gebracht wird. Diese Kontrollleuchte leuchtet
auf mit einzelnem akustischem Warnsignal,
wenn eine Störung mit der Airbag-
Warnleuchte erkannt wurde, sie leuchtet, bis
der Fehler behoben wurde. Wenn die Leuchte
beim Anlassen des Motors nicht aufleuchtet,
eingeschaltet bleibt oder während der Fahrt
aufleuchtet, ist das System unverzüglich
durch einen Vertragshändler zu überprüfen.
– Bremswarnleuchte
Diese Leuchte überwacht verschiedene
Bremsfunktionen einschließlich Bremsflüs-
sigkeitsstand und Feststellbremsenbetäti-
gung. Schaltet sich die Bremswarnleuchte
ein, kann dies anzeigen, dass die Feststell-
bremse betätigt wurde, dass der Bremsflüs-
sigkeitsstand niedrig ist oder dass eine Stö-
rung des Antiblockiersystems vorliegt.Wenn die Leuchte weiterhin leuchtet, obwohl
die Feststellbremse gelöst wurde und der
Füllstand im Vorratsbehälter für den Haupt-
bremszylinder in Ordnung ist, weist dies da-
rauf hin, dass das Antiblockiersystem (ABS)/
elektronische Stabilitätsprogramm (ESP)
eine mögliche Störung der Bremshydraulik
oder ein Problem mit dem Bremskraftverstär-
ker erkannt hat. In diesem Fall bleibt die
Leuchte so lange eingeschaltet, bis die Stö-
rung behoben ist. Wenn sich das Problem auf
den Bremskraftverstärker bezieht, arbeitet
die ABS-Pumpe beim Drücken des Bremspe-
dals, sodass bei jedem Halt ein Pulsieren des
Bremspedals zu spüren ist.
Die duale Bremsanlage bietet eine Reserve-
bremsleistung für den Fall, dass ein Teil des
Hydrauliksystems ausfällt. Eine Undichtig-
keit in einer der Hälften der dualen Brems-
anlage wird durch die Bremswarnleuchte an-
gezeigt. Diese wird eingeschaltet, wenn der
Füllstand der Bremsflüssigkeit im Haupt-
bremszylinder ein bestimmtes Niveau unter-
schritten hat.
Diese Leuchte bleibt so lange eingeschaltet,
bis die Störung behoben ist.
65

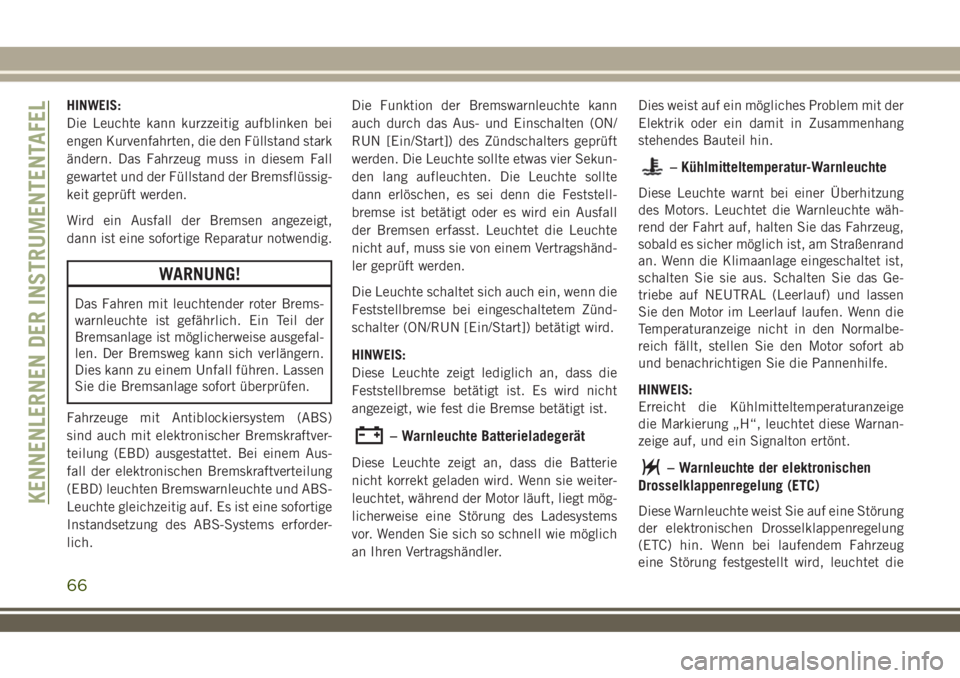

HINWEIS:
Die Leuchte kann kurzzeitig aufblinken bei
engen Kurvenfahrten, die den Füllstand stark
ändern. Das Fahrzeug muss in diesem Fall
gewartet und der Füllstand der Bremsflüssig-
keit geprüft werden.
Wird ein Ausfall der Bremsen angezeigt,
dann ist eine sofortige Reparatur notwendig.
WARNUNG!
Das Fahren mit leuchtender roter Brems-
warnleuchte ist gefährlich. Ein Teil der
Bremsanlage ist möglicherweise ausgefal-
len. Der Bremsweg kann sich verlängern.
Dies kann zu einem Unfall führen. Lassen
Sie die Bremsanlage sofort überprüfen.
Fahrzeuge mit Antiblockiersystem (ABS)
sind auch mit elektronischer Bremskraftver-
teilung (EBD) ausgestattet. Bei einem Aus-
fall der elektronischen Bremskraftverteilung
(EBD) leuchten Bremswarnleuchte und ABS-
Leuchte gleichzeitig auf. Es ist eine sofortige
Instandsetzung des ABS-Systems erforder-
lich.Die Funktion der Bremswarnleuchte kann
auch durch das Aus- und Einschalten (ON/
RUN [Ein/Start]) des Zündschalters geprüft
werden. Die Leuchte sollte etwas vier Sekun-
den lang aufleuchten. Die Leuchte sollte
dann erlöschen, es sei denn die Feststell-
bremse ist betätigt oder es wird ein Ausfall
der Bremsen erfasst. Leuchtet die Leuchte
nicht auf, muss sie von einem Vertragshänd-
ler geprüft werden.
Die Leuchte schaltet sich auch ein, wenn die
Feststellbremse bei eingeschaltetem Zünd-
schalter (ON/RUN [Ein/Start]) betätigt wird.
HINWEIS:
Diese Leuchte zeigt lediglich an, dass die
Feststellbremse betätigt ist. Es wird nicht
angezeigt, wie fest die Bremse betätigt ist.
– Warnleuchte Batterieladegerät
Diese Leuchte zeigt an, dass die Batterie
nicht korrekt geladen wird. Wenn sie weiter-
leuchtet, während der Motor läuft, liegt mög-
licherweise eine Störung des Ladesystems
vor. Wenden Sie sich so schnell wie möglich
an Ihren Vertragshändler.Dies weist auf ein mögliches Problem mit der
Elektrik oder ein damit in Zusammenhang
stehendes Bauteil hin.
– Kühlmitteltemperatur-Warnleuchte
Diese Leuchte warnt bei einer Überhitzung
des Motors. Leuchtet die Warnleuchte wäh-
rend der Fahrt auf, halten Sie das Fahrzeug,
sobald es sicher möglich ist, am Straßenrand
an. Wenn die Klimaanlage eingeschaltet ist,
schalten Sie sie aus. Schalten Sie das Ge-
triebe auf NEUTRAL (Leerlauf) und lassen
Sie den Motor im Leerlauf laufen. Wenn die
Temperaturanzeige nicht in den Normalbe-
reich fällt, stellen Sie den Motor sofort ab
und benachrichtigen Sie die Pannenhilfe.
HINWEIS:
Erreicht die Kühlmitteltemperaturanzeige
die Markierung „H“, leuchtet diese Warnan-
zeige auf, und ein Signalton ertönt.
– Warnleuchte der elektronischen
Drosselklappenregelung (ETC)
Diese Warnleuchte weist Sie auf eine Störung
der elektronischen Drosselklappenregelung
(ETC) hin. Wenn bei laufendem Fahrzeug
eine Störung festgestellt wird, leuchtet dieKENNENLERNEN DER INSTRUMENTENTAFEL
66

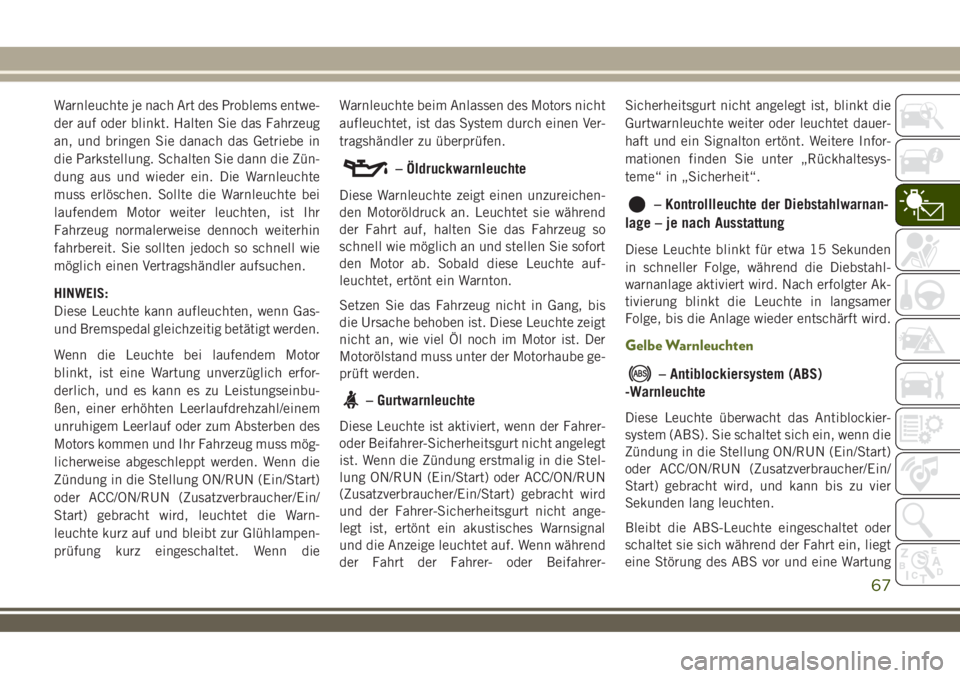

Warnleuchte je nach Art des Problems entwe-
der auf oder blinkt. Halten Sie das Fahrzeug
an, und bringen Sie danach das Getriebe in
die Parkstellung. Schalten Sie dann die Zün-
dung aus und wieder ein. Die Warnleuchte
muss erlöschen. Sollte die Warnleuchte bei
laufendem Motor weiter leuchten, ist Ihr
Fahrzeug normalerweise dennoch weiterhin
fahrbereit. Sie sollten jedoch so schnell wie
möglich einen Vertragshändler aufsuchen.
HINWEIS:
Diese Leuchte kann aufleuchten, wenn Gas-
und Bremspedal gleichzeitig betätigt werden.
Wenn die Leuchte bei laufendem Motor
blinkt, ist eine Wartung unverzüglich erfor-
derlich, und es kann es zu Leistungseinbu-
ßen, einer erhöhten Leerlaufdrehzahl/einem
unruhigem Leerlauf oder zum Absterben des
Motors kommen und Ihr Fahrzeug muss mög-
licherweise abgeschleppt werden. Wenn die
Zündung in die Stellung ON/RUN (Ein/Start)
oder ACC/ON/RUN (Zusatzverbraucher/Ein/
Start) gebracht wird, leuchtet die Warn-
leuchte kurz auf und bleibt zur Glühlampen-
prüfung kurz eingeschaltet. Wenn dieWarnleuchte beim Anlassen des Motors nicht
aufleuchtet, ist das System durch einen Ver-
tragshändler zu überprüfen.
– Öldruckwarnleuchte
Diese Warnleuchte zeigt einen unzureichen-
den Motoröldruck an. Leuchtet sie während
der Fahrt auf, halten Sie das Fahrzeug so
schnell wie möglich an und stellen Sie sofort
den Motor ab. Sobald diese Leuchte auf-
leuchtet, ertönt ein Warnton.
Setzen Sie das Fahrzeug nicht in Gang, bis
die Ursache behoben ist. Diese Leuchte zeigt
nicht an, wie viel Öl noch im Motor ist. Der
Motorölstand muss unter der Motorhaube ge-
prüft werden.
– Gurtwarnleuchte
Diese Leuchte ist aktiviert, wenn der Fahrer-
oder Beifahrer-Sicherheitsgurt nicht angelegt
ist. Wenn die Zündung erstmalig in die Stel-
lung ON/RUN (Ein/Start) oder ACC/ON/RUN
(Zusatzverbraucher/Ein/Start) gebracht wird
und der Fahrer-Sicherheitsgurt nicht ange-
legt ist, ertönt ein akustisches Warnsignal
und die Anzeige leuchtet auf. Wenn während
der Fahrt der Fahrer- oder Beifahrer-Sicherheitsgurt nicht angelegt ist, blinkt die
Gurtwarnleuchte weiter oder leuchtet dauer-
haft und ein Signalton ertönt. Weitere Infor-
mationen finden Sie unter „Rückhaltesys-
teme“ in „Sicherheit“.
– Kontrollleuchte der Diebstahlwarnan-
lage – je nach Ausstattung
Diese Leuchte blinkt für etwa 15 Sekunden
in schneller Folge, während die Diebstahl-
warnanlage aktiviert wird. Nach erfolgter Ak-
tivierung blinkt die Leuchte in langsamer
Folge, bis die Anlage wieder entschärft wird.
Gelbe Warnleuchten
– Antiblockiersystem (ABS)
-Warnleuchte
Diese Leuchte überwacht das Antiblockier-
system (ABS). Sie schaltet sich ein, wenn die
Zündung in die Stellung ON/RUN (Ein/Start)
oder ACC/ON/RUN (Zusatzverbraucher/Ein/
Start) gebracht wird, und kann bis zu vier
Sekunden lang leuchten.
Bleibt die ABS-Leuchte eingeschaltet oder
schaltet sie sich während der Fahrt ein, liegt
eine Störung des ABS vor und eine Wartung
67

ist so bald als möglich erforderlich. Aller-
dings arbeitet die konventionelle Bremsan-
lage weiterhin normal, unter der Vorausset-
zung, dass die „Bremswarnleuchte“ nicht
ebenfalls leuchtet.
Schaltet sich die ABS-Leuchte nicht ein,
wenn die Zündung in die Stellung ON/RUN
(Ein/Start) oder ACC/ON/RUN
(Zusatzverbraucher/Ein/Start) gebracht wird,
muss die Bremsanlage von einem Vertrags-
händler geprüft werden.
– Warnleuchte „Elektronisches Stabili-
tätsprogramm (ESP) aktiv“ – je nach Aus-
stattung
Diese Leuchte zeigt an, dass das elek-
tronische Stabilitätsprogramm aktiv ist. Die
ESP-Kontrollleuchte im Kombiinstrument
leuchtet auf, wenn die Zündung in die Stel-
lung ON/RUN (Ein/Start) oder ACC/ON/RUN
(Zusatzverbraucher/Ein/Start) gebracht wird
und wenn ESP aktiviert ist. Die Leuchte er-
lischt, wenn der Motor läuft. Leuchtet die
ESP-Kontrollleuchte bei laufendem Motor
dauerhaft, liegt eine Störung im ESP-System
vor. Wenn diese Leuchte nach mehrfachem
Einschalten der Zündung eingeschaltetbleibt und das Fahrzeug mehrere Kilometer
mit Geschwindigkeiten über 48 km/h
(30 mph) gefahren wurde, suchen Sie so bald
wie möglich einen Vertragshändler auf, um
die Ursache der Störung feststellen und
diese beheben zu lassen.
• Die „Kontrollleuchte ESP aus“ und die
„ESP-Kontrollleuchte“ leuchten jedes Mal
kurz auf, wenn die Zündung in die Stellung
ON/RUN (Ein/Start) oder ACC/ON/RUN
(Zusatzverbraucher/Ein/Start) gebracht
wird.
• Das ESP-System erzeugt Summ- oder
Klickgeräusche, wenn es aktiv ist. Dies ist
normal, die Geräusche hören auf, sobald
das ESP inaktiv wird.
• Diese Leuchte leuchtet auf, wenn ein ESP-
Ereignis auftritt.
– Warnleuchte „Elektronisches Stabili-
tätsprogramm (ESP) OFF (Aus)“ – je nach
Ausstattung
Diese Kontrollleuchte weist darauf hin, dass
das elektronische Stabilitätsprogramm (ESP)
ausgeschaltet ist.Bei jedem Einschalten der Zündung in die
Stellung ON/RUN (Ein/Start) oder ACC/ON/
RUN (Zusatzverbraucher/Ein/Start) wird das
ESP-System eingeschaltet, selbst wenn es
zuvor ausgeschaltet wurde.
– Kraftstoff-Reserveanzeige
Wenn der Kraftstoffstand etwa 10,6 Liter
(2,8 Gallonen) erreicht, schaltet sich die
Warnleuchte ein und ein akustisches
Warnsignal ertönt. Sie leuchtet so lange auf,
bis Kraftstoff nachgefüllt wird.
– Motorprüfung/
Systemkontrollleuchte (MIL)
Die Motorprüfung/Systemkontrollleuchte
(MIL) ist Teil des eingebauten Diagnosesys-
tems (OBD II), das die Steuerung von Motor
und Automatikgetriebe überwacht. Die
Leuchte leuchtet auf, wenn die Zündung vor
dem Motorstart in der Position ON/RUN (Ein/
Start) bist. Leuchtet die Leuchte nicht auf,
wenn der Zündschlüssel aus der Stellung
OFF (Aus) in Stellung ON/RUN (Ein/Start)
gebracht wird, muss dieser Umstand umge-
hend überprüft werden.
KENNENLERNEN DER INSTRUMENTENTAFEL
68
