Page 101 of 308

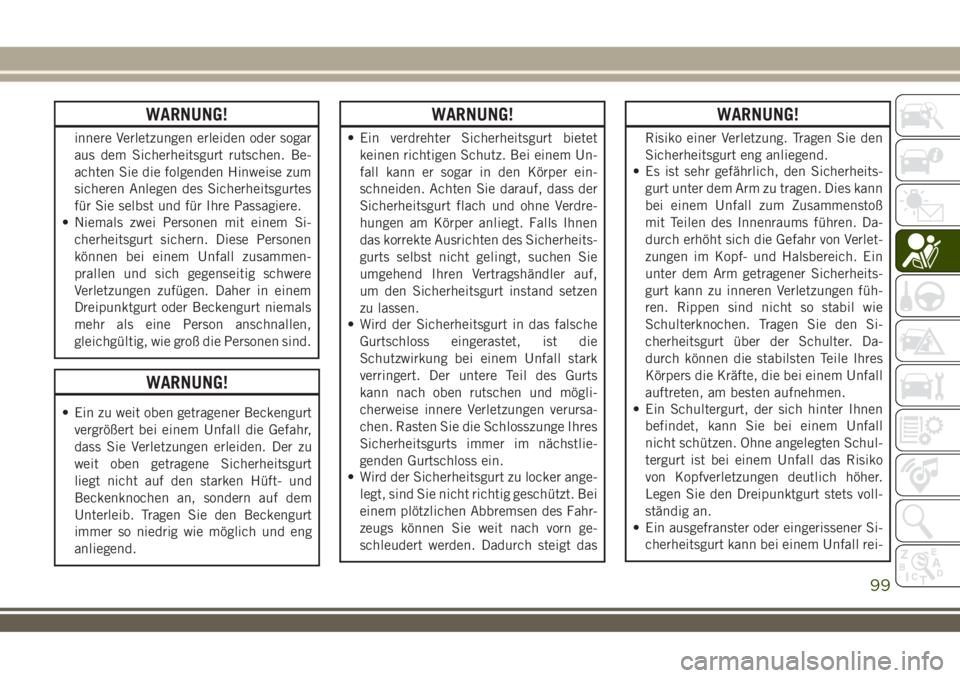

WARNUNG!
innere Verletzungen erleiden oder sogar
aus dem Sicherheitsgurt rutschen. Be-
achten Sie die folgenden Hinweise zum
sicheren Anlegen des Sicherheitsgurtes
für Sie selbst und für Ihre Passagiere.
• Niemals zwei Personen mit einem Si-
cherheitsgurt sichern. Diese Personen
können bei einem Unfall zusammen-
prallen und sich gegenseitig schwere
Verletzungen zufügen. Daher in einem
Dreipunktgurt oder Beckengurt niemals
mehr als eine Person anschnallen,
gleichgültig, wie groß die Personen sind.
WARNUNG!
• Ein zu weit oben getragener Beckengurt
vergrößert bei einem Unfall die Gefahr,
dass Sie Verletzungen erleiden. Der zu
weit oben getragene Sicherheitsgurt
liegt nicht auf den starken Hüft- und
Beckenknochen an, sondern auf dem
Unterleib. Tragen Sie den Beckengurt
immer so niedrig wie möglich und eng
anliegend.
WARNUNG!
• Ein verdrehter Sicherheitsgurt bietet
keinen richtigen Schutz. Bei einem Un-
fall kann er sogar in den Körper ein-
schneiden. Achten Sie darauf, dass der
Sicherheitsgurt flach und ohne Verdre-
hungen am Körper anliegt. Falls Ihnen
das korrekte Ausrichten des Sicherheits-
gurts selbst nicht gelingt, suchen Sie
umgehend Ihren Vertragshändler auf,
um den Sicherheitsgurt instand setzen
zu lassen.
• Wird der Sicherheitsgurt in das falsche
Gurtschloss eingerastet, ist die
Schutzwirkung bei einem Unfall stark
verringert. Der untere Teil des Gurts
kann nach oben rutschen und mögli-
cherweise innere Verletzungen verursa-
chen. Rasten Sie die Schlosszunge Ihres
Sicherheitsgurts immer im nächstlie-
genden Gurtschloss ein.
• Wird der Sicherheitsgurt zu locker ange-
legt, sind Sie nicht richtig geschützt. Bei
einem plötzlichen Abbremsen des Fahr-
zeugs können Sie weit nach vorn ge-
schleudert werden. Dadurch steigt das
WARNUNG!
Risiko einer Verletzung. Tragen Sie den
Sicherheitsgurt eng anliegend.
• Es ist sehr gefährlich, den Sicherheits-
gurt unter dem Arm zu tragen. Dies kann
bei einem Unfall zum Zusammenstoß
mit Teilen des Innenraums führen. Da-
durch erhöht sich die Gefahr von Verlet-
zungen im Kopf- und Halsbereich. Ein
unter dem Arm getragener Sicherheits-
gurt kann zu inneren Verletzungen füh-
ren. Rippen sind nicht so stabil wie
Schulterknochen. Tragen Sie den Si-
cherheitsgurt über der Schulter. Da-
durch können die stabilsten Teile Ihres
Körpers die Kräfte, die bei einem Unfall
auftreten, am besten aufnehmen.
• Ein Schultergurt, der sich hinter Ihnen
befindet, kann Sie bei einem Unfall
nicht schützen. Ohne angelegten Schul-
tergurt ist bei einem Unfall das Risiko
von Kopfverletzungen deutlich höher.
Legen Sie den Dreipunktgurt stets voll-
ständig an.
• Ein ausgefranster oder eingerissener Si-
cherheitsgurt kann bei einem Unfall rei-
99

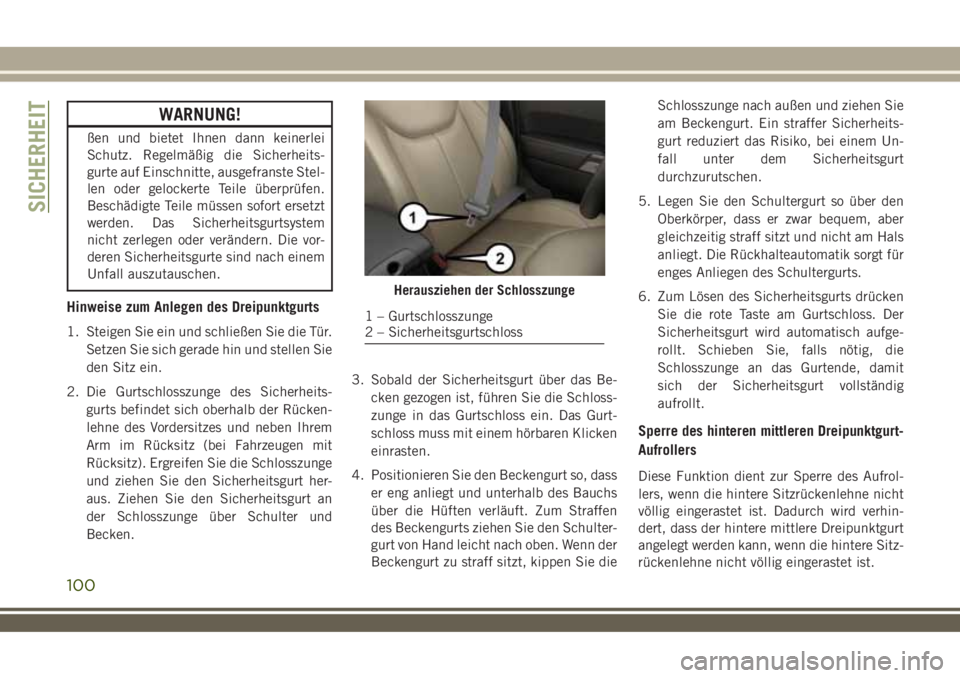

Page 102 of 308
WARNUNG!
ßen und bietet Ihnen dann keinerlei
Schutz. Regelmäßig die Sicherheits-
gurte auf Einschnitte, ausgefranste Stel-
len oder gelockerte Teile überprüfen.
Beschädigte Teile müssen sofort ersetzt
werden. Das Sicherheitsgurtsystem
nicht zerlegen oder verändern. Die vor-
deren Sicherheitsgurte sind nach einem
Unfall auszutauschen.
Hinweise zum Anlegen des Dreipunktgurts
1. Steigen Sie ein und schließen Sie die Tür.
Setzen Sie sich gerade hin und stellen Sie
den Sitz ein.
2. Die Gurtschlosszunge des Sicherheits-
gurts befindet sich oberhalb der Rücken-
lehne des Vordersitzes und neben Ihrem
Arm im Rücksitz (bei Fahrzeugen mit
Rücksitz). Ergreifen Sie die Schlosszunge
und ziehen Sie den Sicherheitsgurt her-
aus. Ziehen Sie den Sicherheitsgurt an
der Schlosszunge über Schulter und
Becken.3. Sobald der Sicherheitsgurt über das Be-
cken gezogen ist, führen Sie die Schloss-
zunge in das Gurtschloss ein. Das Gurt-
schloss muss mit einem hörbaren Klicken
einrasten.
4. Positionieren Sie den Beckengurt so, dass
er eng anliegt und unterhalb des Bauchs
über die Hüften verläuft. Zum Straffen
des Beckengurts ziehen Sie den Schulter-
gurt von Hand leicht nach oben. Wenn der
Beckengurt zu straff sitzt, kippen Sie dieSchlosszunge nach außen und ziehen Sie
am Beckengurt. Ein straffer Sicherheits-
gurt reduziert das Risiko, bei einem Un-
fall unter dem Sicherheitsgurt
durchzurutschen.
5. Legen Sie den Schultergurt so über den
Oberkörper, dass er zwar bequem, aber
gleichzeitig straff sitzt und nicht am Hals
anliegt. Die Rückhalteautomatik sorgt für
enges Anliegen des Schultergurts.
6. Zum Lösen des Sicherheitsgurts drücken
Sie die rote Taste am Gurtschloss. Der
Sicherheitsgurt wird automatisch aufge-
rollt. Schieben Sie, falls nötig, die
Schlosszunge an das Gurtende, damit
sich der Sicherheitsgurt vollständig
aufrollt.
Sperre des hinteren mittleren Dreipunktgurt-
Aufrollers
Diese Funktion dient zur Sperre des Aufrol-
lers, wenn die hintere Sitzrückenlehne nicht
völlig eingerastet ist. Dadurch wird verhin-
dert, dass der hintere mittlere Dreipunktgurt
angelegt werden kann, wenn die hintere Sitz-
rückenlehne nicht völlig eingerastet ist.
Herausziehen der Schlosszunge
1 – Gurtschlosszunge
2 – Sicherheitsgurtschloss
SICHERHEIT
100

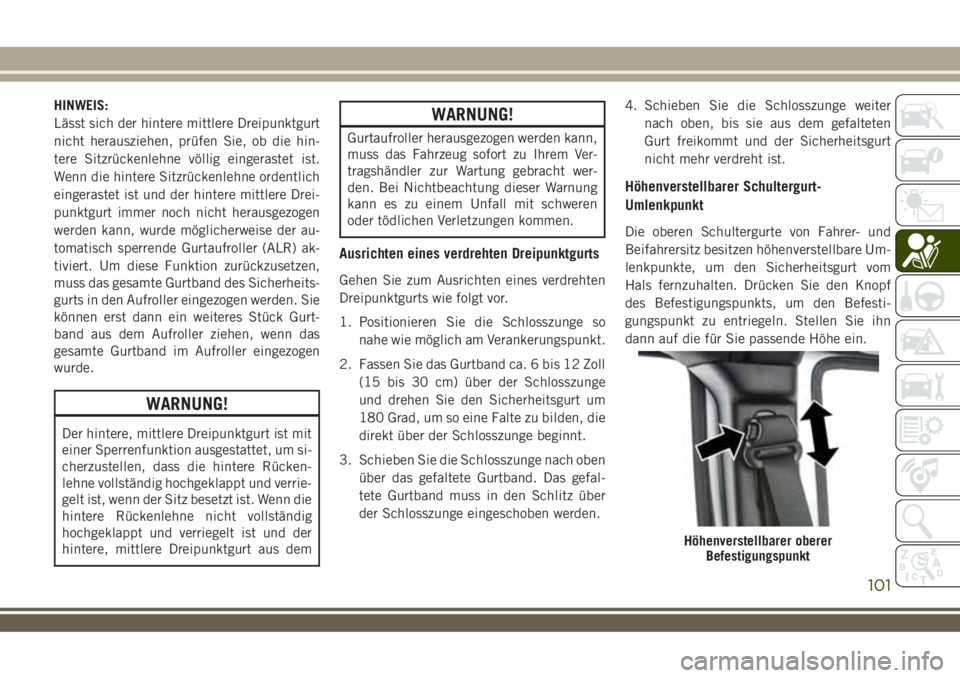

Page 103 of 308
HINWEIS:
Lässt sich der hintere mittlere Dreipunktgurt
nicht herausziehen, prüfen Sie, ob die hin-
tere Sitzrückenlehne völlig eingerastet ist.
Wenn die hintere Sitzrückenlehne ordentlich
eingerastet ist und der hintere mittlere Drei-
punktgurt immer noch nicht herausgezogen
werden kann, wurde möglicherweise der au-
tomatisch sperrende Gurtaufroller (ALR) ak-
tiviert. Um diese Funktion zurückzusetzen,
muss das gesamte Gurtband des Sicherheits-
gurts in den Aufroller eingezogen werden. Sie
können erst dann ein weiteres Stück Gurt-
band aus dem Aufroller ziehen, wenn das
gesamte Gurtband im Aufroller eingezogen
wurde.
WARNUNG!
Der hintere, mittlere Dreipunktgurt ist mit
einer Sperrenfunktion ausgestattet, um si-
cherzustellen, dass die hintere Rücken-
lehne vollständig hochgeklappt und verrie-
gelt ist, wenn der Sitz besetzt ist. Wenn die
hintere Rückenlehne nicht vollständig
hochgeklappt und verriegelt ist und der
hintere, mittlere Dreipunktgurt aus dem
WARNUNG!
Gurtaufroller herausgezogen werden kann,
muss das Fahrzeug sofort zu Ihrem Ver-
tragshändler zur Wartung gebracht wer-
den. Bei Nichtbeachtung dieser Warnung
kann es zu einem Unfall mit schweren
oder tödlichen Verletzungen kommen.
Ausrichten eines verdrehten Dreipunktgurts
Gehen Sie zum Ausrichten eines verdrehten
Dreipunktgurts wie folgt vor.
1. Positionieren Sie die Schlosszunge so
nahe wie möglich am Verankerungspunkt.
2. Fassen Sie das Gurtband ca. 6 bis 12 Zoll
(15 bis 30 cm) über der Schlosszunge
und drehen Sie den Sicherheitsgurt um
180 Grad, um so eine Falte zu bilden, die
direkt über der Schlosszunge beginnt.
3. Schieben Sie die Schlosszunge nach oben
über das gefaltete Gurtband. Das gefal-
tete Gurtband muss in den Schlitz über
der Schlosszunge eingeschoben werden.4. Schieben Sie die Schlosszunge weiter
nach oben, bis sie aus dem gefalteten
Gurt freikommt und der Sicherheitsgurt
nicht mehr verdreht ist.
Höhenverstellbarer Schultergurt-
Umlenkpunkt
Die oberen Schultergurte von Fahrer- und
Beifahrersitz besitzen höhenverstellbare Um-
lenkpunkte, um den Sicherheitsgurt vom
Hals fernzuhalten. Drücken Sie den Knopf
des Befestigungspunkts, um den Befesti-
gungspunkt zu entriegeln. Stellen Sie ihn
dann auf die für Sie passende Höhe ein.
Höhenverstellbarer oberer
Befestigungspunkt
101

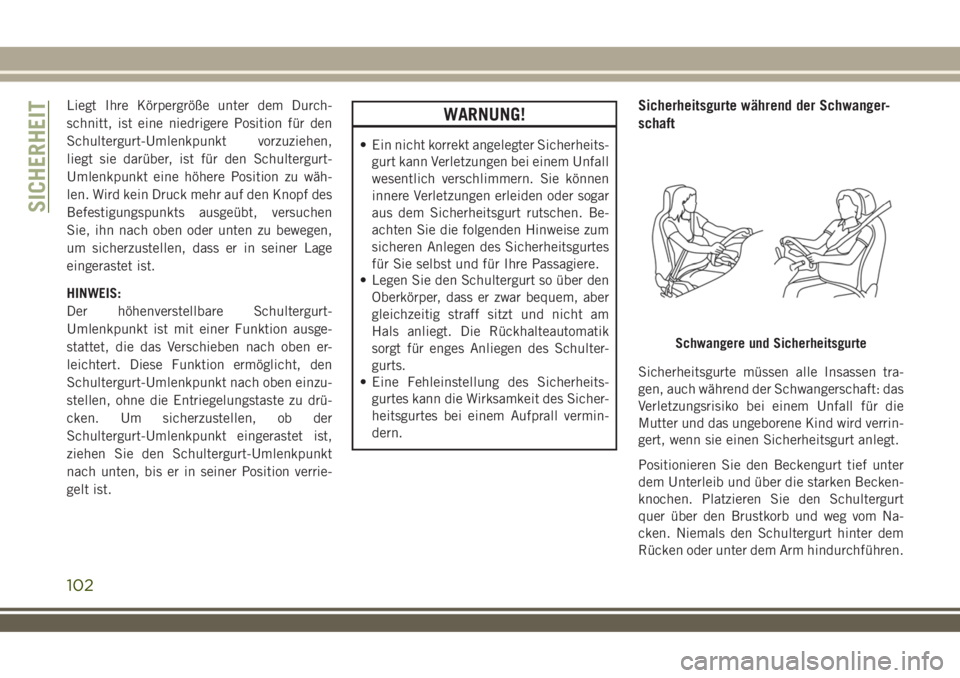

Page 104 of 308
Liegt Ihre Körpergröße unter dem Durch-
schnitt, ist eine niedrigere Position für den
Schultergurt-Umlenkpunkt vorzuziehen,
liegt sie darüber, ist für den Schultergurt-
Umlenkpunkt eine höhere Position zu wäh-
len. Wird kein Druck mehr auf den Knopf des
Befestigungspunkts ausgeübt, versuchen
Sie, ihn nach oben oder unten zu bewegen,
um sicherzustellen, dass er in seiner Lage
eingerastet ist.
HINWEIS:
Der höhenverstellbare Schultergurt-
Umlenkpunkt ist mit einer Funktion ausge-
stattet, die das Verschieben nach oben er-
leichtert. Diese Funktion ermöglicht, den
Schultergurt-Umlenkpunkt nach oben einzu-
stellen, ohne die Entriegelungstaste zu drü-
cken. Um sicherzustellen, ob der
Schultergurt-Umlenkpunkt eingerastet ist,
ziehen Sie den Schultergurt-Umlenkpunkt
nach unten, bis er in seiner Position verrie-
gelt ist.WARNUNG!
• Ein nicht korrekt angelegter Sicherheits-
gurt kann Verletzungen bei einem Unfall
wesentlich verschlimmern. Sie können
innere Verletzungen erleiden oder sogar
aus dem Sicherheitsgurt rutschen. Be-
achten Sie die folgenden Hinweise zum
sicheren Anlegen des Sicherheitsgurtes
für Sie selbst und für Ihre Passagiere.
• Legen Sie den Schultergurt so über den
Oberkörper, dass er zwar bequem, aber
gleichzeitig straff sitzt und nicht am
Hals anliegt. Die Rückhalteautomatik
sorgt für enges Anliegen des Schulter-
gurts.
• Eine Fehleinstellung des Sicherheits-
gurtes kann die Wirksamkeit des Sicher-
heitsgurtes bei einem Aufprall vermin-
dern.
Sicherheitsgurte während der Schwanger-
schaft
Sicherheitsgurte müssen alle Insassen tra-
gen, auch während der Schwangerschaft: das
Verletzungsrisiko bei einem Unfall für die
Mutter und das ungeborene Kind wird verrin-
gert, wenn sie einen Sicherheitsgurt anlegt.
Positionieren Sie den Beckengurt tief unter
dem Unterleib und über die starken Becken-
knochen. Platzieren Sie den Schultergurt
quer über den Brustkorb und weg vom Na-
cken. Niemals den Schultergurt hinter dem
Rücken oder unter dem Arm hindurchführen.
Schwangere und Sicherheitsgurte
SICHERHEIT
102

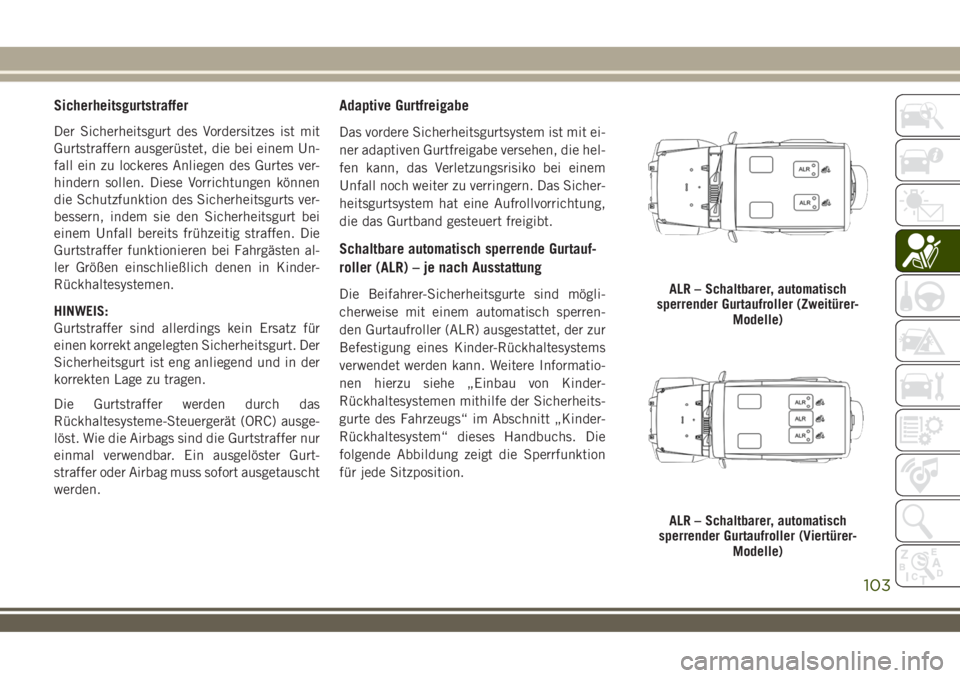

Page 105 of 308
Sicherheitsgurtstraffer
Der Sicherheitsgurt des Vordersitzes ist mit
Gurtstraffern ausgerüstet, die bei einem Un-
fall ein zu lockeres Anliegen des Gurtes ver-
hindern sollen. Diese Vorrichtungen können
die Schutzfunktion des Sicherheitsgurts ver-
bessern, indem sie den Sicherheitsgurt bei
einem Unfall bereits frühzeitig straffen. Die
Gurtstraffer funktionieren bei Fahrgästen al-
ler Größen einschließlich denen in Kinder-
Rückhaltesystemen.
HINWEIS:
Gurtstraffer sind allerdings kein Ersatz für
einen korrekt angelegten Sicherheitsgurt. Der
Sicherheitsgurt ist eng anliegend und in der
korrekten Lage zu tragen.
Die Gurtstraffer werden durch das
Rückhaltesysteme-Steuergerät (ORC) ausge-
löst. Wie die Airbags sind die Gurtstraffer nur
einmal verwendbar. Ein ausgelöster Gurt-
straffer oder Airbag muss sofort ausgetauscht
werden.
Adaptive Gurtfreigabe
Das vordere Sicherheitsgurtsystem ist mit ei-
ner adaptiven Gurtfreigabe versehen, die hel-
fen kann, das Verletzungsrisiko bei einem
Unfall noch weiter zu verringern. Das Sicher-
heitsgurtsystem hat eine Aufrollvorrichtung,
die das Gurtband gesteuert freigibt.
Schaltbare automatisch sperrende Gurtauf-
roller (ALR) – je nach Ausstattung
Die Beifahrer-Sicherheitsgurte sind mögli-
cherweise mit einem automatisch sperren-
den Gurtaufroller (ALR) ausgestattet, der zur
Befestigung eines Kinder-Rückhaltesystems
verwendet werden kann. Weitere Informatio-
nen hierzu siehe „Einbau von Kinder-
Rückhaltesystemen mithilfe der Sicherheits-
gurte des Fahrzeugs“ im Abschnitt „Kinder-
Rückhaltesystem“ dieses Handbuchs. Die
folgende Abbildung zeigt die Sperrfunktion
für jede Sitzposition.ALR – Schaltbarer, automatisch
sperrender Gurtaufroller (Zweitürer-
Modelle)
ALR – Schaltbarer, automatisch
sperrender Gurtaufroller (Viertürer-
Modelle)
103
Page 106 of 308
Wenn die Beifahrer-Sicherheitsgurte mit ei-
nem automatisch sperrenden Gurtaufroller
(ALR) ausgestattet sind und für den norma-
len Fahrbetrieb verwendet werden, ziehen
Sie das Gurtband nur so weit heraus, dass es
bequem am Körper anliegt und der automa-
tisch sperrende Gurtaufroller (ALR) nicht ak-
tiviert wird. Wenn der automatisch sperrende
Gurtaufroller (ALR) aktiviert wird, hören Sie
beim Aufrollen des Sicherheitsgurts ein kli-
ckendes Geräusch. In diesem Fall lassen Sie
das Gurtband vollständig in den Aufroller
gleiten und ziehen es anschließend nur so
weit heraus, dass es bequem am Körper an-
liegt. Schieben Sie die Schlosszunge ins
Gurtschloss, bis Sie ein „Klicken“ hören.
Im automatischen Abrollsperrmodus wird der
Schultergurt automatisch vorgesperrt. Der
Sicherheitsgurt wird anschließend noch so
weit in den Aufroller gezogen, bis der Schul-
tergurt straff anliegt. Verwenden Sie die au-
tomatische Sicherheitsgurtsperre immer
dann, wenn ein Kinder-Rückhaltesystem auf
einer Sitzposition angebracht ist, die überdiese Funktion verfügt. In einem Fahrzeug
mit Rücksitz sollten Kinder bis zum Alter von
12 Jahren immer ordnungsgemäß ange-
schnallt werden.
WARNUNG!
• Verwenden Sie NIE ein Kinder-
Rückhaltesystem mit Blickrichtung
nach hinten auf einem Sitz, der von
einem davor befindlichen AKTIVEN
AIRBAG geschützt wird; dabei kann es
zu SCHWEREN oder TÖDLICHEN Ver-
letzungen für das KINDE kommen.
• Verwenden Sie Kinder-
Rückhaltesysteme mit Blickrichtung
nach hinten nur auf dem Rücksitz.
• Ein erweiterter Beifahrer-Front-Airbag
kann Kindern unter 12 Jahren sowie
Kindern in einem Kinder-
Rückhaltesystem mit Blickrichtung
nach hinten beim Öffnen schwere oder
lebensgefährliche Verletzungen zufü-
gen.
So aktivieren Sie die automatische Gurtsperre
1. Schnallen Sie den Dreipunktgurt an.2. Fassen Sie den Schulterabschnitt und
ziehen Sie ihn nach unten, bis der ge-
samte Sicherheitsgurt herausgezogen ist.
3. Lassen Sie den Sicherheitsgurt zurück in
den Aufroller gleiten. Beim Aufrollen des
Sicherheitsgurts ist ein Klickgeräusch
hörbar. Dies zeigt an, dass die automa-
tische Sicherheitsgurtsperre aktiviert ist.
So deaktivieren Sie die automatische Gurt-
sperre
Öffnen Sie das Gurtschloss des Dreipunkt-
gurts und lassen Sie ihn vollständig in den
Aufroller gleiten. Dadurch wird die automa-
tische Gurtsperre deaktiviert und die normale
Sperrfunktion ist wieder verfügbar.
WARNUNG!
• Der Sicherheitsgurt muss ausgetauscht
werden, wenn der schaltbare, automa-
tisch sperrende Gurtaufroller (ALR) oder
eine andere Sicherheitsgurt-Funktion
bei einer Überprüfung anhand der Ver-
fahren im Werkstatthandbuch nicht kor-
rekt funktioniert.
SICHERHEIT
104
Page 107 of 308

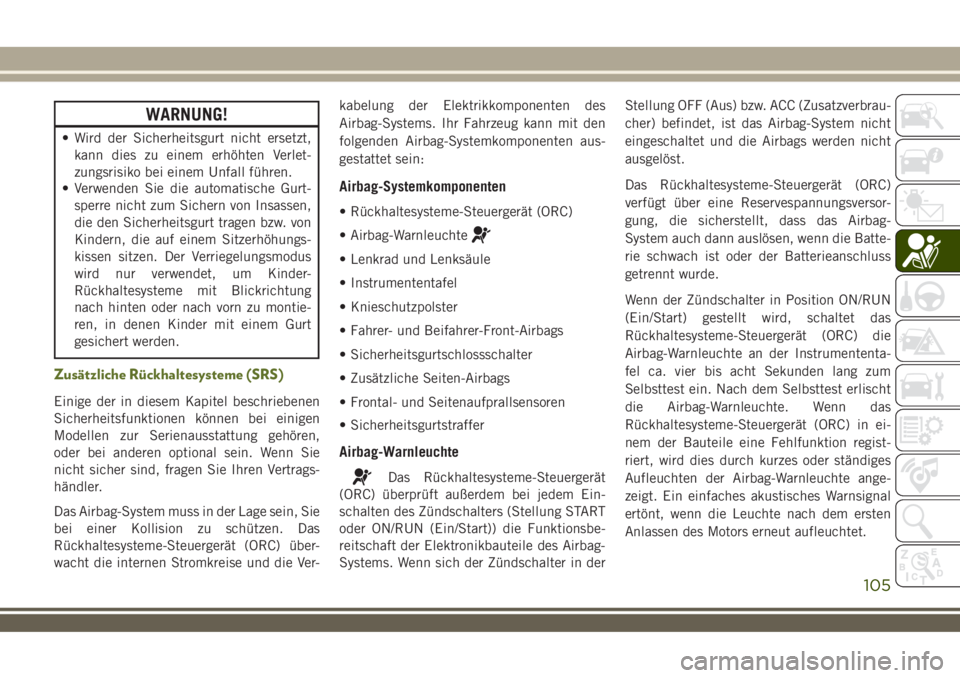

WARNUNG!
• Wird der Sicherheitsgurt nicht ersetzt,
kann dies zu einem erhöhten Verlet-
zungsrisiko bei einem Unfall führen.
• Verwenden Sie die automatische Gurt-
sperre nicht zum Sichern von Insassen,
die den Sicherheitsgurt tragen bzw. von
Kindern, die auf einem Sitzerhöhungs-
kissen sitzen. Der Verriegelungsmodus
wird nur verwendet, um Kinder-
Rückhaltesysteme mit Blickrichtung
nach hinten oder nach vorn zu montie-
ren, in denen Kinder mit einem Gurt
gesichert werden.
Zusätzliche Rückhaltesysteme (SRS)
Einige der in diesem Kapitel beschriebenen
Sicherheitsfunktionen können bei einigen
Modellen zur Serienausstattung gehören,
oder bei anderen optional sein. Wenn Sie
nicht sicher sind, fragen Sie Ihren Vertrags-
händler.
Das Airbag-System muss in der Lage sein, Sie
bei einer Kollision zu schützen. Das
Rückhaltesysteme-Steuergerät (ORC) über-
wacht die internen Stromkreise und die Ver-kabelung der Elektrikkomponenten des
Airbag-Systems. Ihr Fahrzeug kann mit den
folgenden Airbag-Systemkomponenten aus-
gestattet sein:
Airbag-Systemkomponenten
• Rückhaltesysteme-Steuergerät (ORC)
• Airbag-Warnleuchte
• Lenkrad und Lenksäule
• Instrumententafel
• Knieschutzpolster
• Fahrer- und Beifahrer-Front-Airbags
• Sicherheitsgurtschlossschalter
• Zusätzliche Seiten-Airbags
• Frontal- und Seitenaufprallsensoren
• Sicherheitsgurtstraffer
Airbag-Warnleuchte
Das Rückhaltesysteme-Steuergerät
(ORC) überprüft außerdem bei jedem Ein-
schalten des Zündschalters (Stellung START
oder ON/RUN (Ein/Start)) die Funktionsbe-
reitschaft der Elektronikbauteile des Airbag-
Systems. Wenn sich der Zündschalter in derStellung OFF (Aus) bzw. ACC (Zusatzverbrau-
cher) befindet, ist das Airbag-System nicht
eingeschaltet und die Airbags werden nicht
ausgelöst.
Das Rückhaltesysteme-Steuergerät (ORC)
verfügt über eine Reservespannungsversor-
gung, die sicherstellt, dass das Airbag-
System auch dann auslösen, wenn die Batte-
rie schwach ist oder der Batterieanschluss
getrennt wurde.
Wenn der Zündschalter in Position ON/RUN
(Ein/Start) gestellt wird, schaltet das
Rückhaltesysteme-Steuergerät (ORC) die
Airbag-Warnleuchte an der Instrumententa-
fel ca. vier bis acht Sekunden lang zum
Selbsttest ein. Nach dem Selbsttest erlischt
die Airbag-Warnleuchte. Wenn das
Rückhaltesysteme-Steuergerät (ORC) in ei-
nem der Bauteile eine Fehlfunktion regist-
riert, wird dies durch kurzes oder ständiges
Aufleuchten der Airbag-Warnleuchte ange-
zeigt. Ein einfaches akustisches Warnsignal
ertönt, wenn die Leuchte nach dem ersten
Anlassen des Motors erneut aufleuchtet.
105
Page 108 of 308

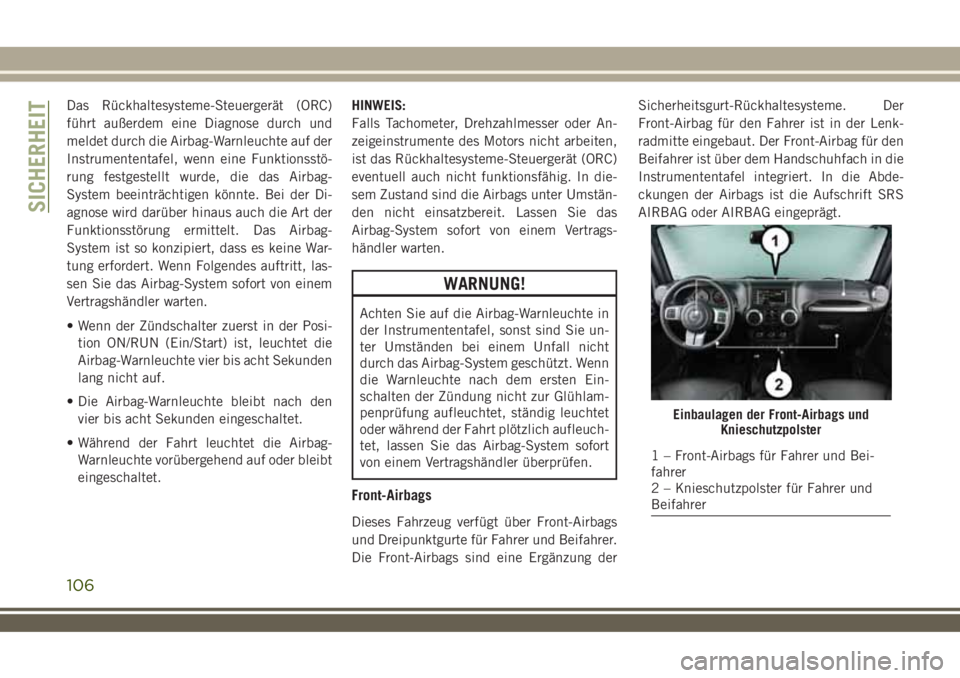

Das Rückhaltesysteme-Steuergerät (ORC)
führt außerdem eine Diagnose durch und
meldet durch die Airbag-Warnleuchte auf der
Instrumententafel, wenn eine Funktionsstö-
rung festgestellt wurde, die das Airbag-
System beeinträchtigen könnte. Bei der Di-
agnose wird darüber hinaus auch die Art der
Funktionsstörung ermittelt. Das Airbag-
System ist so konzipiert, dass es keine War-
tung erfordert. Wenn Folgendes auftritt, las-
sen Sie das Airbag-System sofort von einem
Vertragshändler warten.
• Wenn der Zündschalter zuerst in der Posi-
tion ON/RUN (Ein/Start) ist, leuchtet die
Airbag-Warnleuchte vier bis acht Sekunden
lang nicht auf.
• Die Airbag-Warnleuchte bleibt nach den
vier bis acht Sekunden eingeschaltet.
• Während der Fahrt leuchtet die Airbag-
Warnleuchte vorübergehend auf oder bleibt
eingeschaltet.HINWEIS:
Falls Tachometer, Drehzahlmesser oder An-
zeigeinstrumente des Motors nicht arbeiten,
ist das Rückhaltesysteme-Steuergerät (ORC)
eventuell auch nicht funktionsfähig. In die-
sem Zustand sind die Airbags unter Umstän-
den nicht einsatzbereit. Lassen Sie das
Airbag-System sofort von einem Vertrags-
händler warten.
WARNUNG!
Achten Sie auf die Airbag-Warnleuchte in
der Instrumententafel, sonst sind Sie un-
ter Umständen bei einem Unfall nicht
durch das Airbag-System geschützt. Wenn
die Warnleuchte nach dem ersten Ein-
schalten der Zündung nicht zur Glühlam-
penprüfung aufleuchtet, ständig leuchtet
oder während der Fahrt plötzlich aufleuch-
tet, lassen Sie das Airbag-System sofort
von einem Vertragshändler überprüfen.
Front-Airbags
Dieses Fahrzeug verfügt über Front-Airbags
und Dreipunktgurte für Fahrer und Beifahrer.
Die Front-Airbags sind eine Ergänzung derSicherheitsgurt-Rückhaltesysteme. Der
Front-Airbag für den Fahrer ist in der Lenk-
radmitte eingebaut. Der Front-Airbag für den
Beifahrer ist über dem Handschuhfach in die
Instrumententafel integriert. In die Abde-
ckungen der Airbags ist die Aufschrift SRS
AIRBAG oder AIRBAG eingeprägt.
Einbaulagen der Front-Airbags und
Knieschutzpolster
1 – Front-Airbags für Fahrer und Bei-
fahrer
2 – Knieschutzpolster für Fahrer und
Beifahrer
SICHERHEIT
106
Page 109 of 308

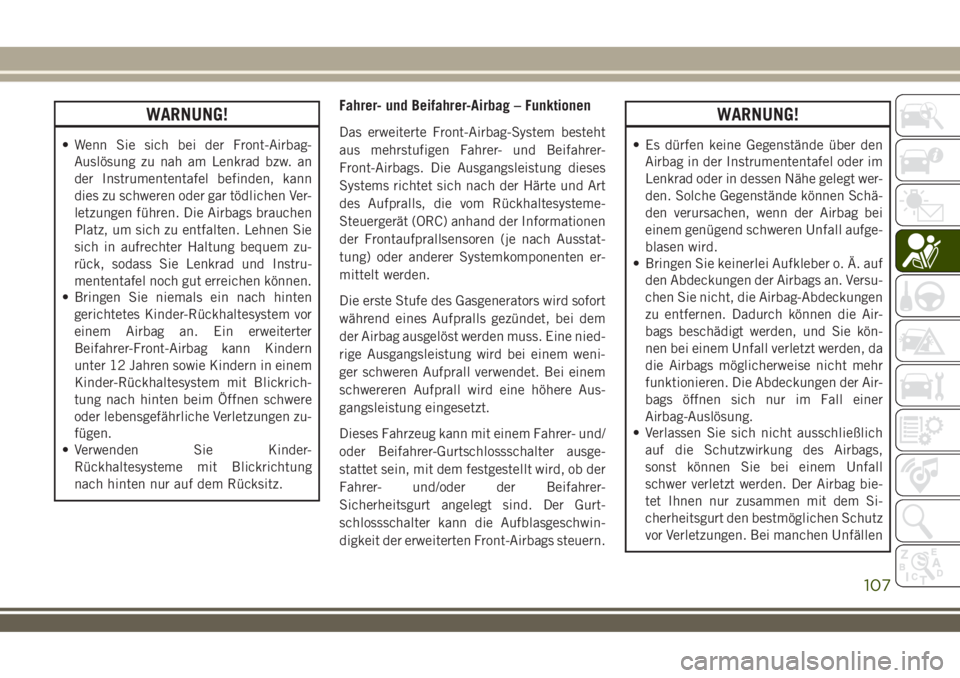

WARNUNG!
• Wenn Sie sich bei der Front-Airbag-
Auslösung zu nah am Lenkrad bzw. an
der Instrumententafel befinden, kann
dies zu schweren oder gar tödlichen Ver-
letzungen führen. Die Airbags brauchen
Platz, um sich zu entfalten. Lehnen Sie
sich in aufrechter Haltung bequem zu-
rück, sodass Sie Lenkrad und Instru-
mententafel noch gut erreichen können.
• Bringen Sie niemals ein nach hinten
gerichtetes Kinder-Rückhaltesystem vor
einem Airbag an. Ein erweiterter
Beifahrer-Front-Airbag kann Kindern
unter 12 Jahren sowie Kindern in einem
Kinder-Rückhaltesystem mit Blickrich-
tung nach hinten beim Öffnen schwere
oder lebensgefährliche Verletzungen zu-
fügen.
• Verwenden Sie Kinder-
Rückhaltesysteme mit Blickrichtung
nach hinten nur auf dem Rücksitz.
Fahrer- und Beifahrer-Airbag – Funktionen
Das erweiterte Front-Airbag-System besteht
aus mehrstufigen Fahrer- und Beifahrer-
Front-Airbags. Die Ausgangsleistung dieses
Systems richtet sich nach der Härte und Art
des Aufpralls, die vom Rückhaltesysteme-
Steuergerät (ORC) anhand der Informationen
der Frontaufprallsensoren (je nach Ausstat-
tung) oder anderer Systemkomponenten er-
mittelt werden.
Die erste Stufe des Gasgenerators wird sofort
während eines Aufpralls gezündet, bei dem
der Airbag ausgelöst werden muss. Eine nied-
rige Ausgangsleistung wird bei einem weni-
ger schweren Aufprall verwendet. Bei einem
schwereren Aufprall wird eine höhere Aus-
gangsleistung eingesetzt.
Dieses Fahrzeug kann mit einem Fahrer- und/
oder Beifahrer-Gurtschlossschalter ausge-
stattet sein, mit dem festgestellt wird, ob der
Fahrer- und/oder der Beifahrer-
Sicherheitsgurt angelegt sind. Der Gurt-
schlossschalter kann die Aufblasgeschwin-
digkeit der erweiterten Front-Airbags steuern.
WARNUNG!
• Es dürfen keine Gegenstände über den
Airbag in der Instrumententafel oder im
Lenkrad oder in dessen Nähe gelegt wer-
den. Solche Gegenstände können Schä-
den verursachen, wenn der Airbag bei
einem genügend schweren Unfall aufge-
blasen wird.
• Bringen Sie keinerlei Aufkleber o. Ä. auf
den Abdeckungen der Airbags an. Versu-
chen Sie nicht, die Airbag-Abdeckungen
zu entfernen. Dadurch können die Air-
bags beschädigt werden, und Sie kön-
nen bei einem Unfall verletzt werden, da
die Airbags möglicherweise nicht mehr
funktionieren. Die Abdeckungen der Air-
bags öffnen sich nur im Fall einer
Airbag-Auslösung.
• Verlassen Sie sich nicht ausschließlich
auf die Schutzwirkung des Airbags,
sonst können Sie bei einem Unfall
schwer verletzt werden. Der Airbag bie-
tet Ihnen nur zusammen mit dem Si-
cherheitsgurt den bestmöglichen Schutz
vor Verletzungen. Bei manchen Unfällen
107
Page 110 of 308

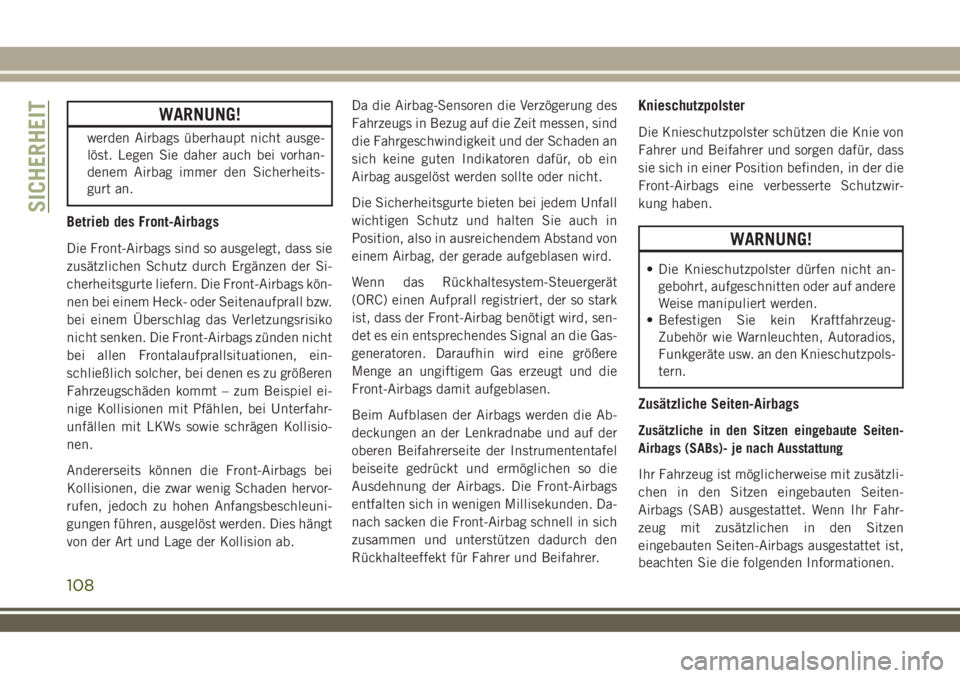

WARNUNG!
werden Airbags überhaupt nicht ausge-
löst. Legen Sie daher auch bei vorhan-
denem Airbag immer den Sicherheits-
gurt an.
Betrieb des Front-Airbags
Die Front-Airbags sind so ausgelegt, dass sie
zusätzlichen Schutz durch Ergänzen der Si-
cherheitsgurte liefern. Die Front-Airbags kön-
nen bei einem Heck- oder Seitenaufprall bzw.
bei einem Überschlag das Verletzungsrisiko
nicht senken. Die Front-Airbags zünden nicht
bei allen Frontalaufprallsituationen, ein-
schließlich solcher, bei denen es zu größeren
Fahrzeugschäden kommt – zum Beispiel ei-
nige Kollisionen mit Pfählen, bei Unterfahr-
unfällen mit LKWs sowie schrägen Kollisio-
nen.
Andererseits können die Front-Airbags bei
Kollisionen, die zwar wenig Schaden hervor-
rufen, jedoch zu hohen Anfangsbeschleuni-
gungen führen, ausgelöst werden. Dies hängt
von der Art und Lage der Kollision ab.Da die Airbag-Sensoren die Verzögerung des
Fahrzeugs in Bezug auf die Zeit messen, sind
die Fahrgeschwindigkeit und der Schaden an
sich keine guten Indikatoren dafür, ob ein
Airbag ausgelöst werden sollte oder nicht.
Die Sicherheitsgurte bieten bei jedem Unfall
wichtigen Schutz und halten Sie auch in
Position, also in ausreichendem Abstand von
einem Airbag, der gerade aufgeblasen wird.
Wenn das Rückhaltesystem-Steuergerät
(ORC) einen Aufprall registriert, der so stark
ist, dass der Front-Airbag benötigt wird, sen-
det es ein entsprechendes Signal an die Gas-
generatoren. Daraufhin wird eine größere
Menge an ungiftigem Gas erzeugt und die
Front-Airbags damit aufgeblasen.
Beim Aufblasen der Airbags werden die Ab-
deckungen an der Lenkradnabe und auf der
oberen Beifahrerseite der Instrumententafel
beiseite gedrückt und ermöglichen so die
Ausdehnung der Airbags. Die Front-Airbags
entfalten sich in wenigen Millisekunden. Da-
nach sacken die Front-Airbag schnell in sich
zusammen und unterstützen dadurch den
Rückhalteeffekt für Fahrer und Beifahrer.
Knieschutzpolster
Die Knieschutzpolster schützen die Knie von
Fahrer und Beifahrer und sorgen dafür, dass
sie sich in einer Position befinden, in der die
Front-Airbags eine verbesserte Schutzwir-
kung haben.
WARNUNG!
• Die Knieschutzpolster dürfen nicht an-
gebohrt, aufgeschnitten oder auf andere
Weise manipuliert werden.
• Befestigen Sie kein Kraftfahrzeug-
Zubehör wie Warnleuchten, Autoradios,
Funkgeräte usw. an den Knieschutzpols-
tern.
Zusätzliche Seiten-Airbags
Zusätzliche in den Sitzen eingebaute Seiten-
Airbags (SABs)- je nach Ausstattung
Ihr Fahrzeug ist möglicherweise mit zusätzli-
chen in den Sitzen eingebauten Seiten-
Airbags (SAB) ausgestattet. Wenn Ihr Fahr-
zeug mit zusätzlichen in den Sitzen
eingebauten Seiten-Airbags ausgestattet ist,
beachten Sie die folgenden Informationen.
SICHERHEIT
108
