Если пассажирское сиденье оборудовано
ALR и используется по назначению, вытя-
ните ремень безопасности на достаточ-
ную длину, необходимую для того, чтобы
комфортно пристегнуть пассажира так,
чтобы не активировать ALR. Если ALR
включена, при возвращении ремня безо-пасности в натяжитель будут слышны
щелчки. В этом случае позвольте ремню
полностью втянуться, а затем осторожно
вытяните часть ремня, необходимую для
комфортного пристегивания пассажира.
Вставьте язычок защелки в замок и за-
двиньте до щелчка.
В режиме автоматической блокировки
производится предварительная фикса-
ция плечевого ремня безопасности. Ре-
мень безопасности будет втянут, чтобы
убрать провисание плечевого ремня бе-
зопасности. Используйте режим автома-
тической блокировки при установке дет-
ского кресла на сидение, оборудованное
соответствующим ремнем безопасности.
Дети в возрасте 12 лет и младше должны
всегда перевозиться пристегнутыми на
заднем сиденье автомобиля.

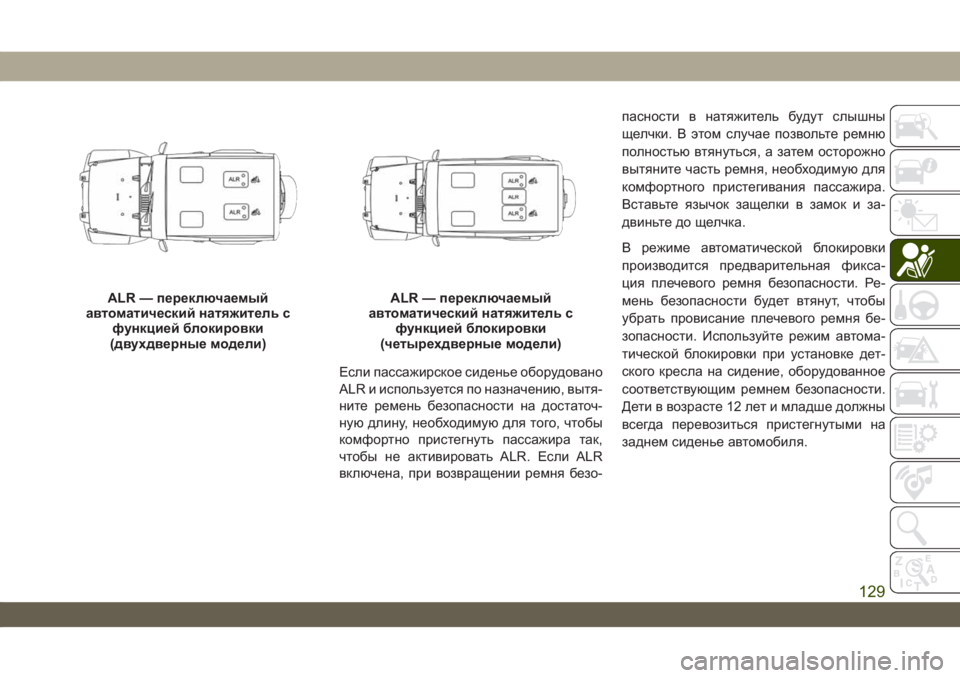

ALR — переключаемый
автоматический натяжитель с
функцией блокировки
(двухдверные модели)ALR — переключаемый
автоматический натяжитель с
функцией блокировки
(четырехдверные модели)
129

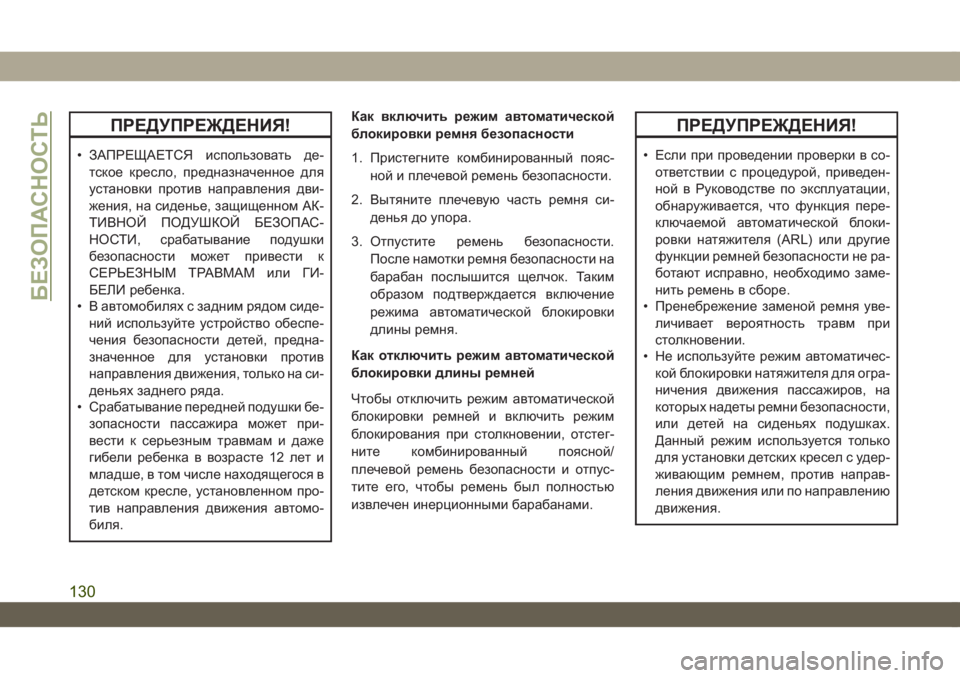

ПРЕДУПРЕЖДЕНИЯ!
• ЗАПРЕЩАЕТСЯ использовать де-
тское кресло, предназначенное для
установки против направления дви-
жения, на сиденье, защищенном АК-
ТИВНОЙ ПОДУШКОЙ БЕЗОПАС-
НОСТИ, срабатывание подушки
безопасности может привести к
СЕРЬЕЗНЫМ ТРАВМАМ или ГИ-
БЕЛИ ребенка.
• В автомобилях с задним рядом сиде-
ний используйте устройство обеспе-
чения безопасности детей, предна-
значенное для установки против
направления движения, только на си-
деньях заднего ряда.
• Срабатывание передней подушки бе-
зопасности пассажира может при-
вести к серьезным травмам и даже
гибели ребенка в возрасте 12 лет и
младше, в том числе находящегося в
детском кресле, установленном про-
тив направления движения автомо-
биля.Как включить режим автоматической
блокировки ремня безопасности
1. Пристегните комбинированный пояс-
ной и плечевой ремень безопасности.
2. Вытяните плечевую часть ремня си-
денья до упора.
3. Отпустите ремень безопасности.
После намотки ремня безопасности на
барабан послышится щелчок. Таким
образом подтверждается включение
режима автоматической блокировки
длины ремня.
Как отключить режим автоматической
блокировки длины ремней
Чтобы отключить режим автоматической
блокировки ремней и включить режим
блокирования при столкновении, отстег-
ните комбинированный поясной/
плечевой ремень безопасности и отпус-
тите его, чтобы ремень был полностью
извлечен инерционными барабанами.
ПРЕДУПРЕЖДЕНИЯ!
• Если при проведении проверки в со-
ответствии с процедурой, приведен-
ной в Руководстве по эксплуатации,
обнаруживается, что функция пере-
ключаемой автоматической блоки-
ровки натяжителя (ARL) или другие
функции ремней безопасности не ра-
ботают исправно, необходимо заме-
нить ремень в сборе.
• Пренебрежение заменой ремня уве-
личивает вероятность травм при
столкновении.
• Не используйте режим автоматичес-
кой блокировки натяжителя для огра-
ничения движения пассажиров, на
которых надеты ремни безопасности,
или детей на сиденьях подушках.
Данный режим используется только
для установки детских кресел с удер-
живающим ремнем, против направ-
ления движения или по направлению
движения.
БЕЗОПАСНОСТЬ
130

Системы подушек безопасности
(SRS)
Некоторые из элементов, описанных в
данном разделе, могут быть доступны в
стандартной конфигурации на некоторых
моделях или могут быть дополнитель-
ными на других. Если вы не уверены в
наличии каких-либо элементов, обрати-
тесь к вашему уполномоченному дилеру.
Система подушек безопасности должна
быть готова к раскрытию для защиты в
случае аварии. Контроллер системы бе-
зопасности пассажиров (ORC) следит за
внутренними цепями и соединительной
проводкой электрических компонентов
системы подушек безопасности. Ваш
автомобиль может быть оборудован сис-
темой подушек безопасности со следую-
щими компонентами:
Компоненты системы подушек бе-
зопасности
• Контроллер системы безопасности пас-
сажиров (ORC)
• Предупреждающий индикатор системы
подушек безопасности
• Рулевое колесо и рулевая колонка
• Приборная панель
• Накладки для защиты коленей
• Подушки безопасности водителя и пе-
реднего пассажира
• Датчик замка ремня безопасности
• Дополнительные боковые подушки бе-
зопасности
• Датчики лобового и бокового столкнове-
ния
• Преднатяжители ремней безопасности
Предупреждающий индикатор сис-
темы подушек безопасности
ORC контролирует готовность элект-
ронных частей системы при каждом пово-
роте ключа в замке зажигания в положе-
ние ПУСК или ВКЛЮЧЕНИЕ/РАБОТА.
Если зажигание находится в положении
OFF (ВЫКЛ.) или в положении ACC
(ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВА -
НИЕ), система подушек безопасности не
включена и подушки безопасности не рас-
кроются.ORC имеет резервную систему электро-
питания, которая обеспечивает раскры-
тие системы подушек даже в том случае,
если аккумуляторная батарея разрядится
или отключится до раскрытия.
Система ORC включает предупреждаю-
щий индикатор подушек безопасности на
щитке приборов на время приблизи-
тельно от четырех до восьми секунд для
самопроверки при первой установке за-
жигания в положение ON/RUN (ВКЛ./
РАБОТА). После самодиагностики инди-
катор подушек безопасности гаснет. Если
система ORC обнаруживает неисправ-
ность какой-либо из частей системы, она
на короткий момент или на длительное
время включает индикатор подушек безо-
пасности. При повторном включении ин-
дикатора (после осуществления проверки
исправности системы при включении за-
жигания) раздастся короткий звуковой
сигнал.
Система ORC также оснащена средс-
твами диагностики, которые включают ин-
дикатор подушек безопасности на щитке
приборов при обнаружении неисправ-
131

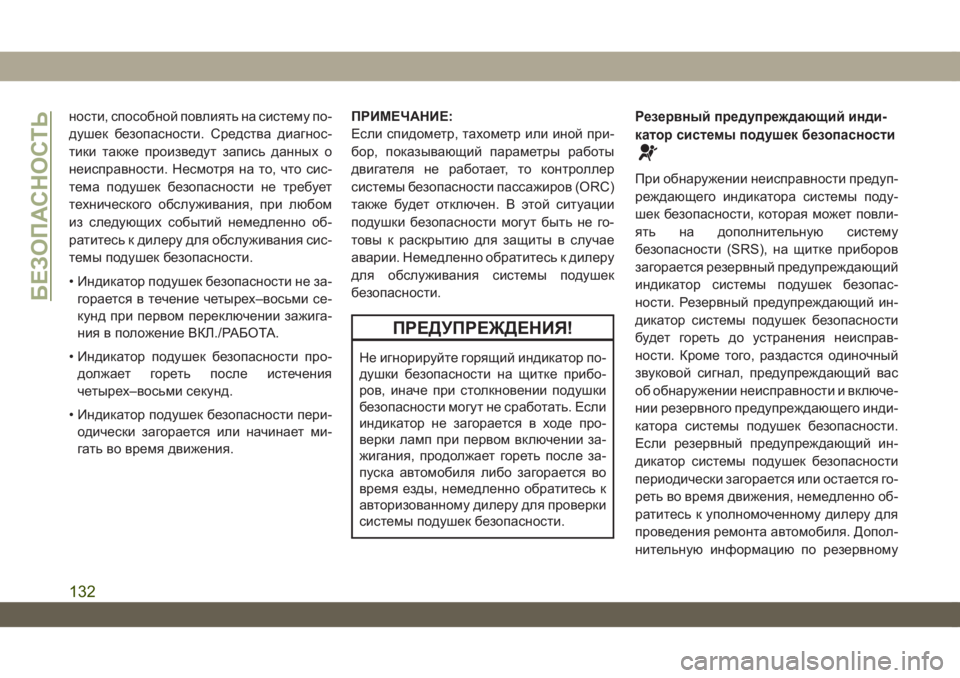

ности, способной повлиять на систему по-
душек безопасности. Средства диагнос-
тики также произведут запись данных о
неисправности. Несмотря на то, что сис-
тема подушек безопасности не требует
технического обслуживания, при любом
из следующих событий немедленно об-
ратитесь к дилеру для обслуживания сис-
темы подушек безопасности.
• Индикатор подушек безопасности не за-
горается в течение четырех–восьми се-
кунд при первом переключении зажига-
ния в положение ВКЛ./РАБОТА.
• Индикатор подушек безопасности про-
должает гореть после истечения
четырех–восьми секунд.
• Индикатор подушек безопасности пери-
одически загорается или начинает ми-
гать во время движения.ПРИМЕЧАНИЕ:
Если спидометр, тахометр или иной при-
бор, показывающий параметры работы
двигателя не работает, то контроллер
системы безопасности пассажиров (ORC)
также будет отключен. В этой ситуации
подушки безопасности могут быть не го-
товы к раскрытию для защиты в случае
аварии. Немедленно обратитесь к дилеру
для обслуживания системы подушек
безопасности.
ПРЕДУПРЕЖДЕНИЯ!
Не игнорируйте горящий индикатор по-
душки безопасности на щитке прибо-
ров, иначе при столкновении подушки
безопасности могут не сработать. Если
индикатор не загорается в ходе про-
верки ламп при первом включении за-
жигания, продолжает гореть после за-
пуска автомобиля либо загорается во
время езды, немедленно обратитесь к
авторизованному дилеру для проверки
системы подушек безопасности.
Резервный предупреждающий инди-
катор системы подушек безопасности
При обнаружении неисправности предуп-
реждающего индикатора системы поду-
шек безопасности, которая может повли-
ять на дополнительную систему
безопасности (SRS), на щитке приборов
загорается резервный предупреждающий
индикатор системы подушек безопас-
ности. Резервный предупреждающий ин-
дикатор системы подушек безопасности
будет гореть до устранения неисправ-
ности. Кроме того, раздастся одиночный
звуковой сигнал, предупреждающий вас
об обнаружении неисправности и включе-
нии резервного предупреждающего инди-
катора системы подушек безопасности.
Если резервный предупреждающий ин-
дикатор системы подушек безопасности
периодически загорается или остается го-
реть во время движения, немедленно об-
ратитесь к уполномоченному дилеру для
проведения ремонта автомобиля. Допол-
нительную информацию по резервному
БЕЗОПАСНОСТЬ
132

предупреждающему индикатору системы
подушек безопасности см. в разделе
"Знакомство с приборной панелью" дан-
ного руководства.
Передние подушки безопасности
Данный автомобиль оснащен передними
подушками безопасности и поясным/
диагональным ремнями безопасности как
на месте водителя, так и на месте перед-
него пассажира. Передние подушки безо-
пасности служат дополнением к систе-
мам ремней безопасности. Передняя
подушка безопасности водителя вмонти-
рована в центральную часть рулевого ко-
леса. Подушка безопасности пассажира
вмонтирована в панель управления, над
перчаточным ящиком. На кожухах поду-
шек безопасности имеются рельефные
надписи «SRS AIRBAG» или «AIRBAG».
ПРЕДУПРЕЖДЕНИЯ!
• Не наклоняйтесь слишком близко к
рулевому колесу или приборной па-
нели. В таком положении можно по-
лучить тяжелую травму при раскры-
тии передней подушки безопасности.
Для надувания подушек безопас-
ности требуется достаточное свобод-
ное пространство. Отодвиньте си-
денье назад так, чтобы вам было
удобно вращать рулевое колесо и ис-
пользовать другие органы управле-
ния.
• Никогда не располагайте перед по-
душкой безопасности детское
кресло, предназначенное для уста-
новки против направления движения.
Срабатывание передней подушки бе-
зопасности пассажира может при-
вести к серьезным травмам и даже
гибели ребенка в возрасте 12 лет и
младше, в том числе находящегося в
детском кресле, установленном про-
тив направления движения автомо-
биля.

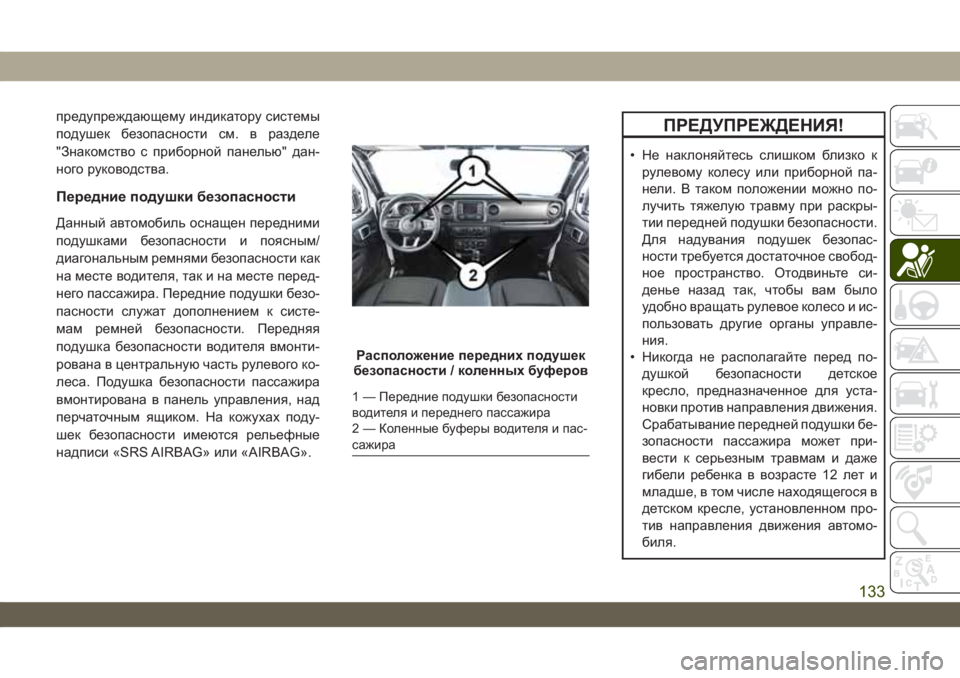

Расположение передних подушек
безопасности / коленныхбуферов
1 — Передние подушки безопасности
водителя и переднего пассажира
2 — Коленные буферы водителя и пас-
сажира
133

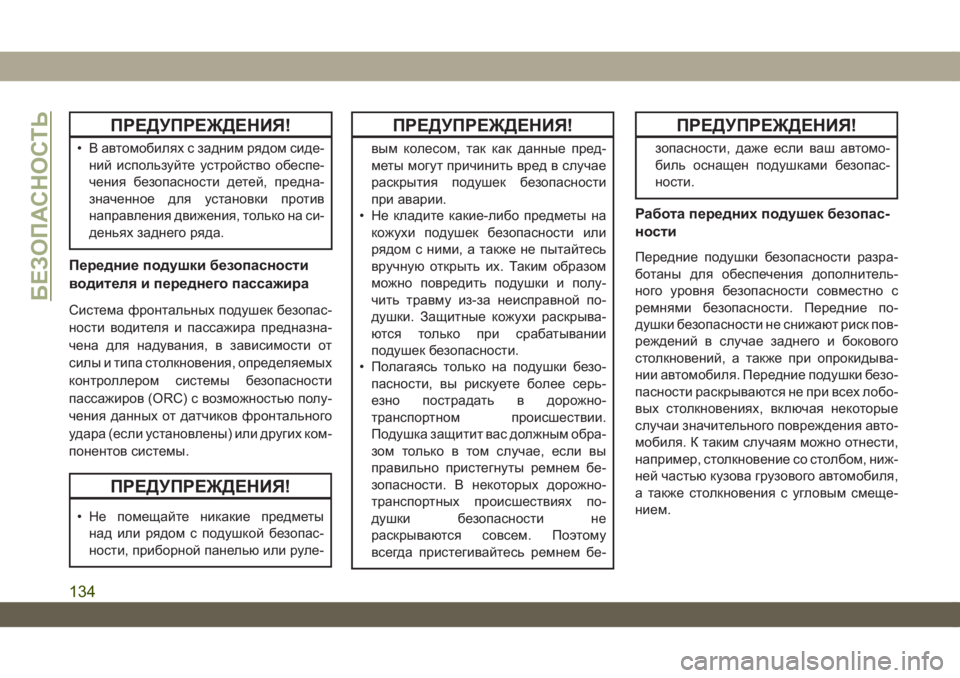

ПРЕДУПРЕЖДЕНИЯ!
• В автомобилях с задним рядом сиде-
ний используйте устройство обеспе-
чения безопасности детей, предна-
значенное для установки против
направления движения, только на си-
деньях заднего ряда.
Передние подушки безопасности
водителя и переднего пассажира
Система фронтальных подушек безопас-
ности водителя и пассажира предназна-
чена для надувания, в зависимости от
силы и типа столкновения, определяемых
контроллером системы безопасности
пассажиров (ORC) с возможностью полу-
чения данных от датчиков фронтального
удара (если установлены) или других ком-
понентов системы.
ПРЕДУПРЕЖДЕНИЯ!
• Не помещайте никакие предметы
над или рядом с подушкой безопас-
ности, приборной панелью или руле-
ПРЕДУПРЕЖДЕНИЯ!
вым колесом, так как данные пред-
меты могут причинить вред в случае
раскрытия подушек безопасности
при аварии.
• Не кладите какие-либо предметы на
кожухи подушек безопасности или
рядом с ними, а также не пытайтесь
вручную открыть их. Таким образом
можно повредить подушки и полу-
чить травму из-за неисправной по-
душки. Защитные кожухи раскрыва-
ются только при срабатывании
подушек безопасности.
• Полагаясь только на подушки безо-
пасности, вы рискуете более серь-
езно пострадать в дорожно-
транспортном происшествии.
Подушка защитит вас должным обра-
зом только в том случае, если вы
правильно пристегнуты ремнем бе-
зопасности. В некоторых дорожно-
транспортных происшествиях по-
душки безопасности не
раскрываются совсем. Поэтому
всегда пристегивайтесь ремнем бе-
ПРЕДУПРЕЖДЕНИЯ!
зопасности, даже если ваш автомо-
биль оснащен подушками безопас-
ности.
Работа передних подушек безопас-
ности
Передние подушки безопасности разра-
ботаны для обеспечения дополнитель-
ного уровня безопасности совместно с
ремнями безопасности. Передние по-
душки безопасности не снижают риск пов-
реждений в случае заднего и бокового
столкновений, а также при опрокидыва-
нии автомобиля. Передние подушки безо-
пасности раскрываются не при всех лобо-
вых столкновениях, включая некоторые
случаи значительного повреждения авто-
мобиля. К таким случаям можно отнести,
например, столкновение со столбом, ниж-
ней частью кузова грузового автомобиля,
а также столкновения с угловым смеще-
нием.
БЕЗОПАСНОСТЬ
134

С другой стороны, в зависимости от силы
и расположения удара, передние по-
душки безопасности могут раскрыться в
случае аварии с небольшими внешними
повреждениями передней части автомо-
биля, но приводящими к серьезному на-
чальному торможению.
Так как датчики подушек безопасности ре-
гистрируют замедление движения авто-
мобиля лишь через некоторое время, ско-
рость и повреждение автомобиля не
являются хорошими индикаторами того,
требуется ли раскрытие боковых подушек
безопасности.
Ремни безопасности необходимы для за-
щиты при любых типах столкновений.
Кроме того, они являются надежным
средством для сохранения положения
пассажиров и водителя в случае раскры-
тия подушек безопасности.
Когда ORC (контроллер безопасности
пассажиров) обнаруживает столкнове-
ние, требующее срабатывания передних
подушек безопасности, он дает сигнал навключение газогенераторов. Для напол-
нения передних подушек безопасности
вырабатывается большое количество не-
токсичного газа.
Крышка втулки рулевого колеса и верхняя
часть приборной панели со стороны пас-
сажира отделяются и смещаются, уступая
место надувающимся до своего оконча-
тельного размера подушкам безопас-
ности. Передние подушки безопасности
полностью надуваются за время, мень-
шее того, которое уходит на то, чтобы
один раз моргнуть глазом. Затем перед-
ние подушки безопасности быстро сдува-
ются, при этом поддерживая водителя и
переднего пассажира.
Функция отключения подушки безо-
пасности пассажира — при наличии
Благодаря данной системе водитель мо-
жет ОТКЛЮЧИТЬ (ВЫКЛ.) улучшенную
переднюю подушку безопасности пасса-
жира, еслинеобходимоустановить де-
тское кресло на переднее сиденье. ОТ-
КЛЮЧИТЕ (ВЫКЛ.) улучшенную
переднюю подушку безопасности пасса-
жира только в случае, если необходимоустановить детское кресло на переднее
сиденье. Дети 12 лет или младше должны
перевозиться надлежащим образом при-
стегнутыми на заднем сиденье при его
наличии. Согласно статистическим дан-
ным по автотранспортным происшест-
виям, дети находятся в большей безопас-
ности, когда они должным образом
размещены на заднем сидении, а не на
переднем. (За дополнительной информа-
цией обращайтесь к пункту "Детские
кресла" в данном разделе).
ПРЕДУПРЕЖДЕНИЯ!
• ОТКЛЮЧЕННАЯ (OFF (ВЫКЛ)) улуч-
шенная передняя подушка безопас-
ности пассажира не раскроется в слу-
чае дорожно-транспортного
происшествия.
• ОТКЛЮЧЕННАЯ (OFF (ВЫКЛ)) улуч-
шенная передняя подушка безопас-
ности пассажира не обеспечит до-
полнительную, наряду с ремнями
безопасности, защиту пассажира.
• Не устанавливайте детское кресло
на переднем сиденье, кроме тех слу-
135

ПРЕДУПРЕЖДЕНИЯ!
чаев, когда подушка безопасности
пассажира ОТКЛЮЧЕНА(OFF
(ВЫКЛ.)). Световой индикатор
на
центральной панели, указывает на
то, что улучшенная передняя по-
душка безопасности пассажира ОТ-
КЛЮЧЕНА(OFF (ВЫКЛ.)).
• В случае дорожно-транспортного
происшествия водитель и пассажиры
могут получить значительно более
тяжелые травмы, если не будут
должным образом пристегнуты рем-
нями безопасности. Вы можете уда-
риться об элементы салона или о
других пассажиров, или даже выле-
теть из автомобиля. Всегда пристеги-
вайте свой ремень безопасности и
следите за тем, чтобы все пассажиры
также были пристегнуты ремнями
должным образом.
Улучшенную переднюю подушку безопас-
ности пассажира можно ВКЛЮЧИТЬ
(ВКЛ.) или ОТКЛЮЧИТЬ (ВЫКЛ.), выбрав
необходимый параметр в меню дисплея
щитка приборов. Для получения дополни-тельных сведений о том, как перейти к
дисплею щитка приборов см. раздел
«Дисплей щитка приборов» в главе «Зна-
комство с приборной панелью».
Функция ОТКЛЮЧЕНИЯ подушки безо-
пасности пассажира включает в себя
следующее.
• Контроллер системы безопасности пас-
сажиров (ORC)
•
Индикаторная лампа DISABLE
(OFF) (ВЫКЛЮЧЕНИЕ (ВЫКЛ.)) по-
душки безопасности пассажира — жел-
тый индикатор, расположенный на пото-
лочной спортивной балке
•
Индикаторная лампа ENABLE (ON)
(ВКЛЮЧЕНИЕ (ВКЛ.)) подушки безопас-
ности пассажира — желтый индикатор,
расположенный на потолочной спортив-
ной балке
•
Предупреждающий индикатор поду-
шек безопасности — желтый индикатор,
расположенный на дисплее приборной
панелиКонтроллер системы безопасности пас-
сажиров (ORC) контролирует готовность
электронных частей системы подушек бе-
зопасности при каждом повороте ключа в
замке зажигания в положение START
(ПУСК) или ON/RUN (ВКЛ./РАБОТА). Сис-
тема ORC активирует индикаторную
лампу DISABLE (OFF) (ВЫКЛЮЧЕНИЕ
(ВЫКЛ.)) подушки безопасности пасса-
жира и индикаторную лампу ENABLE
(ON) (ВКЛЮЧЕНИЕ (ВКЛ.)) подушки безо-
Индикаторные лампы подушки
безопасности пассажира
БЕЗОПАСНОСТЬ
136

пасности пассажира на потолочной спор-
тивной балке приблизительно в течение
5–8 секунд для самодиагностики при пер-
вом повороте зажигания в положение
START (ПУСК) или ON/RUN (ВКЛ./
РАБОТА). После самодиагностики свето-
вой индикатор, который горит, сообщает
водителю и пассажиру о состоянии улуч-
шенной передней подушки безопасности
пассажира. В любом из следующих слу-
чаев немедленно обратитесь к авторизо-
ванному дилеру для получения помощи:
• Световые индикаторы не горят во время
самодиагностики при первом повороте
зажигания в положение START (ПУСК)
или ON/RUN (ВКЛ./РАБОТА).
• Световые индикаторы горят после за-
пуска автомобиля.
• Световые индикаторы не горят после за-
пуска автомобиля.
• Световые индикаторы горят во время
движения автомобиля.
• Световые индикаторы не горят во время
движения автомобиля.После завершения самодиагностики дол-
жен гореть только один световой индика-
тор подушки безопасности пассажира.
ПРЕДУПРЕЖДЕНИЯ!
Если возникает любое из перечислен-
ных выше условий, это указывает на
возникновение проблемы со световым
индикатором подушки безопасности
пассажира. Улучшенная передняя по-
душка безопасности пассажира оста-
нется в последнем выбранном состоя-
нии (DISABLED (ВЫКЛЮЧЕНО) или
ENABLED (ВКЛЮЧЕНО)).
Индикаторная лампа DISABLE
(OFF) (ВЫКЛЮЧЕНИЕ (ВЫКЛ.)) по-
душки безопасности пассажира — рас-
положена на потолочной спортивной
балке
Индикаторная лампа DISABLE (OFF)
(ВЫКЛЮЧЕНИЕ (ВЫКЛ.)) подушки безо-
пасности пассажира сообщает водителю
и переднему пассажиру о выключении
улучшенной передней подушки безопас-
ности пассажира. Загорится индикатор-
ная лампа DISABLE (OFF) (ВЫКЛЮЧЕ-НИЕ (ВЫКЛ.)) подушки безопасности
пассажира
, указывая на то, что улуч-
шенная передняя подушка безопасности
пассажира не раскроется при аварии.НЕ
стоит считать, что улучшенная передняя
подушка безопасности пассажира отклю-
чена, пока не загорится индикаторная
лампа DISABLE (OFF) (ВЫКЛЮЧЕНИЕ
(ВЫКЛ.)) подушки безопасности пасса-
жира
.
Индикаторная лампа ENABLE (ON)
(ВКЛЮЧЕНИЕ (ВКЛ.)) подушки безо-
пасности пассажира — расположена
на потолочной спортивной балке
Индикаторная лампа ENABLE (ON)
(ВКЛЮЧЕНИЕ (ВКЛ.)) подушки безопас-
ности пассажира сообщает водителю и
переднему пассажиру о включении улуч-
шенной передней подушки безопасности
пассажира. Загорится индикаторная
лампа ENABLE (ON) (ВКЛЮЧЕНИЕ
(ВКЛ.)) подушки безопасности пассажира
, указывая на то, что улучшенная пе-
редняя подушка безопасности пассажира
будет раскрыта в случае столкновения,
при котором требуется раскрытие поду-
137

шек.НЕстоит считать, что улучшенная
передняя подушка безопасности пасса-
жира включена, пока не загорится инди-
каторная лампа ENABLE (ON) (ВКЛЮЧЕ-
НИЕ (ВКЛ.)) подушки безопасности
пассажира
.
ПРЕДУПРЕЖДЕНИЯ!
• Никогда не располагайте перед по-
душкой безопасности детское
кресло, предназначенное для уста-
новки против направления движе-
ния. Срабатывание передней по-
душки безопасности пассажира
может привести к серьезным трав-
мам и даже гибели ребенка в воз-
расте 12 лет и младше, в том числе
находящегося в детском кресле, ус-
тановленном против направления
движения автомобиля.
• В автомобилях с задним рядом сиде-
ний используйте устройство обеспе-
чения безопасности детей, предна-
значенное для установки против
направления движения, только на си-
деньях заднего ряда.
ПРЕДУПРЕЖДЕНИЯ!
• Дети в возрасте 12 лет и младше
должны всегда перевозиться при-
стегнутыми на заднем сиденье авто-
мобиля.
ОТКЛЮЧЕНИЕ (ВЫКЛ.) улучшенной
передней подушки безопасности пас-
сажира
Чтобы ОТКЛЮЧИТЬ (ВЫКЛ.) улучшен-
ную переднюю подушку безопасности
пассажира, перейдите в главное меню
дисплея щитка приборов, нажав кнопки
со стрелкой вверх или вниз, которые рас-
положены на рулевом колесе, а затем вы-
полните следующие действия.
ДействиеInformation
(Информация)
Выполните про-
крутку вверх или
вниз для выбора
Vehicle Set-Up (На-
стройка автомо-
биля)
ДействиеInformation
(Информация)
Нажмите кнопку OK
(ОК) на рулевом
колесе автомобиля
для открытия
Vehicle Settings (Па-
раметры автомо-
биля)
Выполните про-
крутку вверх или
вниз, используя
кнопки со стрел-
ками на рулевом
колесе, для выбора
Security (Безопас-
ность)
Нажмите кнопку OK
(ОК) на рулевом
колесе для выбора
Security (Безопас-
ность)
Нажмите кнопку OK
(ОК) на рулевом
колесе для выбора
Passenger AIRBAG
(ПОДУШКАБЕЗО-
ПАСНОСТИ пасса-
жира)
БЕЗОПАСНОСТЬ
138
