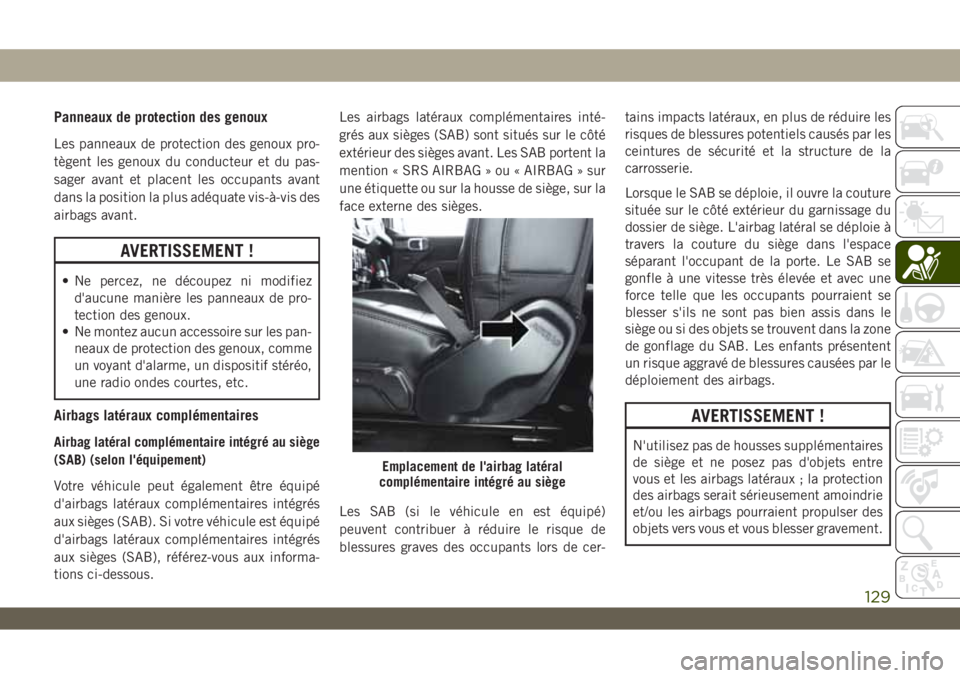

Panneaux de protection des genoux
Les panneaux de protection des genoux pro-
tègent les genoux du conducteur et du pas-
sager avant et placent les occupants avant
dans la position la plus adéquate vis-à-vis des
airbags avant.
AVERTISSEMENT !
• Ne percez, ne découpez ni modifiez
d'aucune manière les panneaux de pro-
tection des genoux.
• Ne montez aucun accessoire sur les pan-
neaux de protection des genoux, comme
un voyant d'alarme, un dispositif stéréo,
une radio ondes courtes, etc.
Airbags latéraux complémentaires
Airbag latéral complémentaire intégré au siège
(SAB) (selon l'équipement)
Votre véhicule peut également être équipé
d'airbags latéraux complémentaires intégrés
aux sièges (SAB). Si votre véhicule est équipé
d'airbags latéraux complémentaires intégrés
aux sièges (SAB), référez-vous aux informa-
tions ci-dessous.Les airbags latéraux complémentaires inté-
grés aux sièges (SAB) sont situés sur le côté
extérieur des sièges avant. Les SAB portent la
mention « SRS AIRBAG » ou « AIRBAG » sur
une étiquette ou sur la housse de siège, sur la
face externe des sièges.
Les SAB (si le véhicule en est équipé)
peuvent contribuer à réduire le risque de
blessures graves des occupants lors de cer-tains impacts latéraux, en plus de réduire les
risques de blessures potentiels causés par les
ceintures de sécurité et la structure de la
carrosserie.
Lorsque le SAB se déploie, il ouvre la couture
située sur le côté extérieur du garnissage du
dossier de siège. L'airbag latéral se déploie à
travers la couture du siège dans l'espace
séparant l'occupant de la porte. Le SAB se
gonfle à une vitesse très élevée et avec une
force telle que les occupants pourraient se
blesser s'ils ne sont pas bien assis dans le
siège ou si des objets se trouvent dans la zone
de gonflage du SAB. Les enfants présentent
un risque aggravé de blessures causées par le
déploiement des airbags.
AVERTISSEMENT !
N'utilisez pas de housses supplémentaires
de siège et ne posez pas d'objets entre
vous et les airbags latéraux ; la protection
des airbags serait sérieusement amoindrie
et/ou les airbags pourraient propulser des
objets vers vous et vous blesser gravement.
Emplacement de l'airbag latéral
complémentaire intégré au siège
129

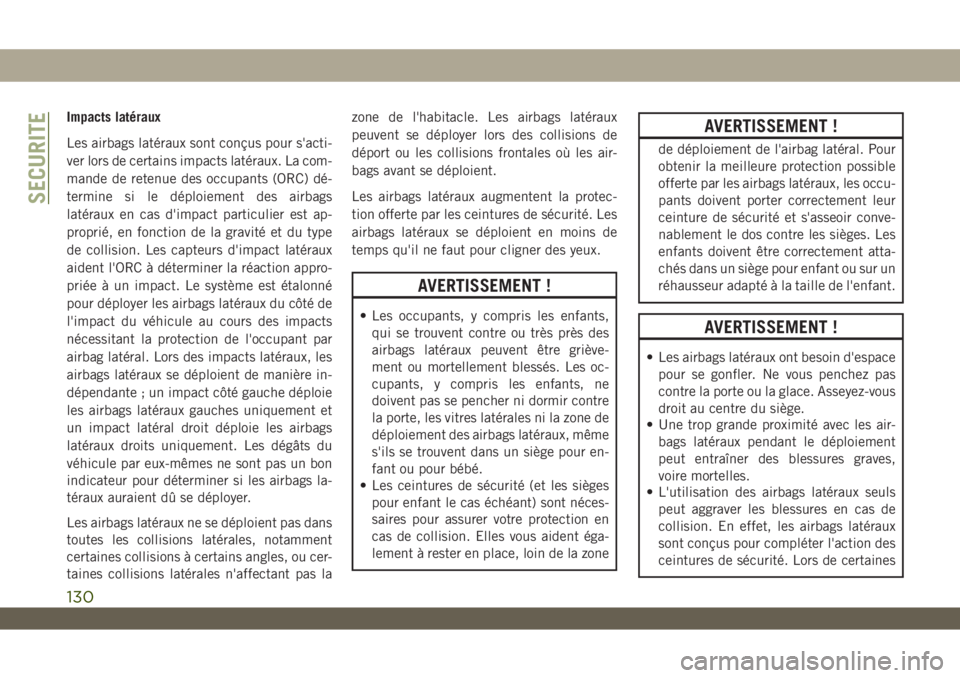

Impacts latéraux
Les airbags latéraux sont conçus pour s'acti-
ver lors de certains impacts latéraux. La com-
mande de retenue des occupants (ORC) dé-
termine si le déploiement des airbags
latéraux en cas d'impact particulier est ap-
proprié, en fonction de la gravité et du type
de collision. Les capteurs d'impact latéraux
aident l'ORC à déterminer la réaction appro-
priée à un impact. Le système est étalonné
pour déployer les airbags latéraux du côté de
l'impact du véhicule au cours des impacts
nécessitant la protection de l'occupant par
airbag latéral. Lors des impacts latéraux, les
airbags latéraux se déploient de manière in-
dépendante ; un impact côté gauche déploie
les airbags latéraux gauches uniquement et
un impact latéral droit déploie les airbags
latéraux droits uniquement. Les dégâts du
véhicule par eux-mêmes ne sont pas un bon
indicateur pour déterminer si les airbags la-
téraux auraient dû se déployer.
Les airbags latéraux ne se déploient pas dans
toutes les collisions latérales, notamment
certaines collisions à certains angles, ou cer-
taines collisions latérales n'affectant pas lazone de l'habitacle. Les airbags latéraux
peuvent se déployer lors des collisions de
déport ou les collisions frontales où les air-
bags avant se déploient.
Les airbags latéraux augmentent la protec-
tion offerte par les ceintures de sécurité. Les
airbags latéraux se déploient en moins de
temps qu'il ne faut pour cligner des yeux.
AVERTISSEMENT !
• Les occupants, y compris les enfants,
qui se trouvent contre ou très près des
airbags latéraux peuvent être griève-
ment ou mortellement blessés. Les oc-
cupants, y compris les enfants, ne
doivent pas se pencher ni dormir contre
la porte, les vitres latérales ni la zone de
déploiement des airbags latéraux, même
s'ils se trouvent dans un siège pour en-
fant ou pour bébé.
• Les ceintures de sécurité (et les sièges
pour enfant le cas échéant) sont néces-
saires pour assurer votre protection en
cas de collision. Elles vous aident éga-
lement à rester en place, loin de la zone
AVERTISSEMENT !
de déploiement de l'airbag latéral. Pour
obtenir la meilleure protection possible
offerte par les airbags latéraux, les occu-
pants doivent porter correctement leur
ceinture de sécurité et s'asseoir conve-
nablement le dos contre les sièges. Les
enfants doivent être correctement atta-
chés dans un siège pour enfant ou sur un
réhausseur adapté à la taille de l'enfant.
AVERTISSEMENT !
• Les airbags latéraux ont besoin d'espace
pour se gonfler. Ne vous penchez pas
contre la porte ou la glace. Asseyez-vous
droit au centre du siège.
• Une trop grande proximité avec les air-
bags latéraux pendant le déploiement
peut entraîner des blessures graves,
voire mortelles.
• L'utilisation des airbags latéraux seuls
peut aggraver les blessures en cas de
collision. En effet, les airbags latéraux
sont conçus pour compléter l'action des
ceintures de sécurité. Lors de certaines
SECURITE
130

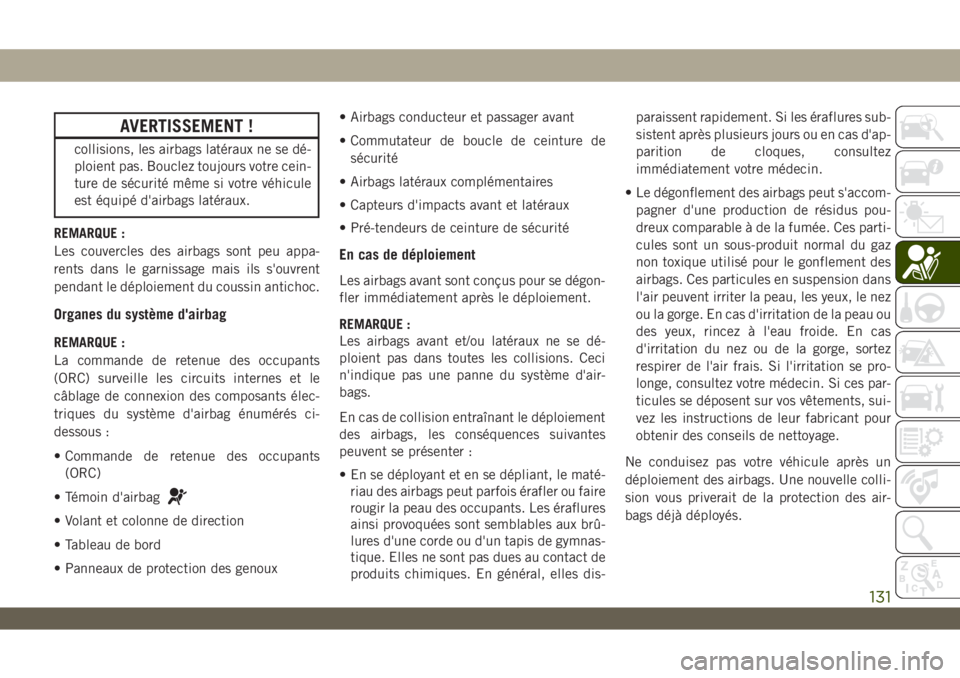

AVERTISSEMENT !
collisions, les airbags latéraux ne se dé-
ploient pas. Bouclez toujours votre cein-
ture de sécurité même si votre véhicule
est équipé d'airbags latéraux.
REMARQUE :
Les couvercles des airbags sont peu appa-
rents dans le garnissage mais ils s'ouvrent
pendant le déploiement du coussin antichoc.
Organes du système d'airbag
REMARQUE :
La commande de retenue des occupants
(ORC) surveille les circuits internes et le
câblage de connexion des composants élec-
triques du système d'airbag énumérés ci-
dessous :
• Commande de retenue des occupants
(ORC)
• Témoin d'airbag
• Volant et colonne de direction
• Tableau de bord
• Panneaux de protection des genoux• Airbags conducteur et passager avant
• Commutateur de boucle de ceinture de
sécurité
• Airbags latéraux complémentaires
• Capteurs d'impacts avant et latéraux
• Pré-tendeurs de ceinture de sécurité
En cas de déploiement
Les airbags avant sont conçus pour se dégon-
fler immédiatement après le déploiement.
REMARQUE :
Les airbags avant et/ou latéraux ne se dé-
ploient pas dans toutes les collisions. Ceci
n'indique pas une panne du système d'air-
bags.
En cas de collision entraînant le déploiement
des airbags, les conséquences suivantes
peuvent se présenter :
• En se déployant et en se dépliant, le maté-
riau des airbags peut parfois érafler ou faire
rougir la peau des occupants. Les éraflures
ainsi provoquées sont semblables aux brû-
lures d'une corde ou d'un tapis de gymnas-
tique. Elles ne sont pas dues au contact de
produits chimiques. En général, elles dis-paraissent rapidement. Si les éraflures sub-
sistent après plusieurs jours ou en cas d'ap-
parition de cloques, consultez
immédiatement votre médecin.
• Le dégonflement des airbags peut s'accom-
pagner d'une production de résidus pou-
dreux comparable à de la fumée. Ces parti-
cules sont un sous-produit normal du gaz
non toxique utilisé pour le gonflement des
airbags. Ces particules en suspension dans
l'air peuvent irriter la peau, les yeux, le nez
ou la gorge. En cas d'irritation de la peau ou
des yeux, rincez à l'eau froide. En cas
d'irritation du nez ou de la gorge, sortez
respirer de l'air frais. Si l'irritation se pro-
longe, consultez votre médecin. Si ces par-
ticules se déposent sur vos vêtements, sui-
vez les instructions de leur fabricant pour
obtenir des conseils de nettoyage.
Ne conduisez pas votre véhicule après un
déploiement des airbags. Une nouvelle colli-
sion vous priverait de la protection des air-
bags déjà déployés.
131

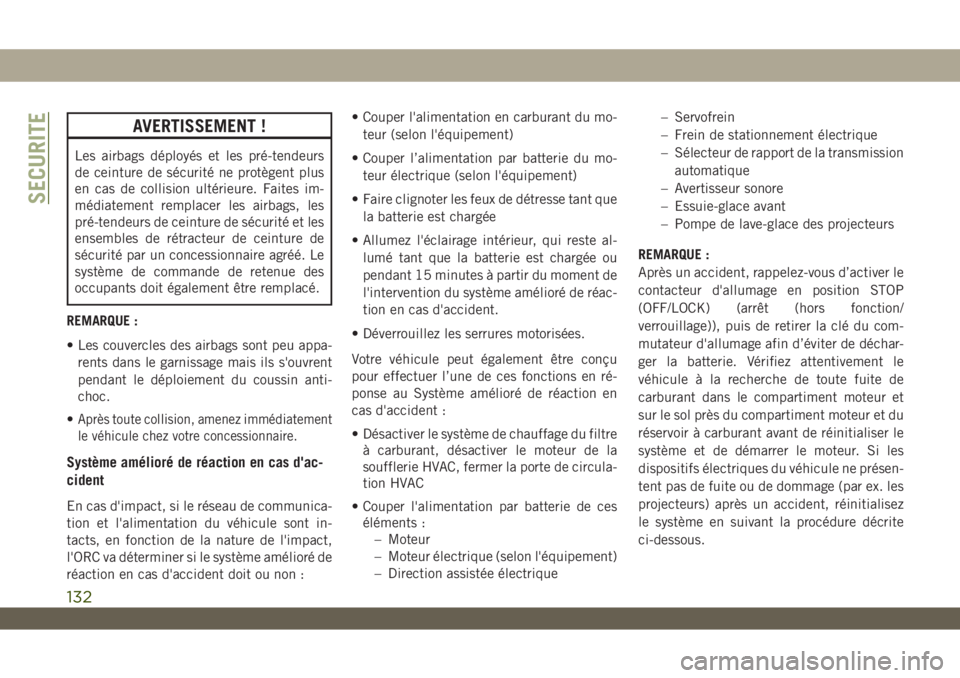

AVERTISSEMENT !
Les airbags déployés et les pré-tendeurs
de ceinture de sécurité ne protègent plus
en cas de collision ultérieure. Faites im-
médiatement remplacer les airbags, les
pré-tendeurs de ceinture de sécurité et les
ensembles de rétracteur de ceinture de
sécurité par un concessionnaire agréé. Le
système de commande de retenue des
occupants doit également être remplacé.
REMARQUE :
• Les couvercles des airbags sont peu appa-
rents dans le garnissage mais ils s'ouvrent
pendant le déploiement du coussin anti-
choc.
•
Après toute collision, amenez immédiatement
le véhicule chez votre concessionnaire.
Système amélioré de réaction en cas d'ac-
cident
En cas d'impact, si le réseau de communica-
tion et l'alimentation du véhicule sont in-
tacts, en fonction de la nature de l'impact,
l'ORC va déterminer si le système amélioré de
réaction en cas d'accident doit ou non :• Couper l'alimentation en carburant du mo-
teur (selon l'équipement)
• Couper l’alimentation par batterie du mo-
teur électrique (selon l'équipement)
• Faire clignoter les feux de détresse tant que
la batterie est chargée
• Allumez l'éclairage intérieur, qui reste al-
lumé tant que la batterie est chargée ou
pendant 15 minutes à partir du moment de
l'intervention du système amélioré de réac-
tion en cas d'accident.
• Déverrouillez les serrures motorisées.
Votre véhicule peut également être conçu
pour effectuer l’une de ces fonctions en ré-
ponse au Système amélioré de réaction en
cas d'accident :
• Désactiver le système de chauffage du filtre
à carburant, désactiver le moteur de la
soufflerie HVAC, fermer la porte de circula-
tion HVAC
• Couper l'alimentation par batterie de ces
éléments :
– Moteur
– Moteur électrique (selon l'équipement)
– Direction assistée électrique– Servofrein
– Frein de stationnement électrique
– Sélecteur de rapport de la transmission
automatique
– Avertisseur sonore
– Essuie-glace avant
– Pompe de lave-glace des projecteurs
REMARQUE :
Après un accident, rappelez-vous d’activer le
contacteur d'allumage en position STOP
(OFF/LOCK) (arrêt (hors fonction/
verrouillage)), puis de retirer la clé du com-
mutateur d'allumage afin d’éviter de déchar-
ger la batterie. Vérifiez attentivement le
véhicule à la recherche de toute fuite de
carburant dans le compartiment moteur et
sur le sol près du compartiment moteur et du
réservoir à carburant avant de réinitialiser le
système et de démarrer le moteur. Si les
dispositifs électriques du véhicule ne présen-
tent pas de fuite ou de dommage (par ex. les
projecteurs) après un accident, réinitialisez
le système en suivant la procédure décrite
ci-dessous.
SECURITE
132

Procédure de réinitialisation du système
amélioré de réaction en cas d'accident
Pour réinitialiser le système amélioré de réac-
tion en cas d'accident après un événement,
déplacez le commutateur d'allumage de la
position d'allumage START (démarrage) ou
ON/RUN (en fonction/marche) sur la position
OFF (hors fonction). Vérifiez attentivement le
véhicule à la recherche de toute fuite de
carburant dans le compartiment moteur et
sur le sol près du compartiment moteur et du
réservoir à carburant avant de réinitialiser le
système et de démarrer le moteur.
Entretien de votre système d'airbag
AVERTISSEMENT !
• Ne modifiez aucun élément du système
d'airbag, car il pourrait ne pas fonction-
ner au moment où vous en auriez besoin.
Vous risquez de vous blesser en l'ab-
sence du système d'airbag. Ne modifiez
ni les composants ni le câblage, et n'ap-
posez aucun type d'autocollant sur le
couvercle d'airbag du volant ou sur le
côté supérieur droit du tableau de bord.
AVERTISSEMENT !
Ne modifiez ni le pare-chocs avant ni la
structure de la caisse du véhicule ;
n'ajoutez pas de marchepieds du mar-
ché secondaire.
• Il est dangereux de tenter de réparer
vous-même le système d'airbag. Infor-
mez les mécaniciens qui interviennent
sur votre véhicule de la présence de ce
système.
• Ne tentez pas de modifier une quel-
conque partie de votre système d'airbag.
L'airbag peut accidentellement se gon-
fler ou ne pas fonctionner correctement
si des modifications y sont apportées.
Faites contrôler le système d'airbag par
un concessionnaire agréé. Si une inter-
vention quelconque sur votre siège, y
compris la housse de garnissage et le
coussin, s'avère nécessaire (notamment
la dépose ou le desserrage/serrage des
boulons de fixation du siège), faites-la
exécuter par votre concessionnaire
agréé. Seuls les accessoires de siège
approuvés par le constructeur peuvent
être utilisés. Si votre système d'airbag
AVERTISSEMENT !
doit être modifié pour s'adapter à des
personnes handicapées, contactez un
concessionnaire agréé.
Enregistreur de données événementielles
(EDR)
Ce véhicule est équipé d'un enregistreur de
données événementielles (EDR). Le but prin-
cipal d'un EDR est d'enregistrer, dans le cas
d'accidents avérés ou de quasi-accidents tels
qu'un déploiement du coussin antichoc ou un
choc contre un obstacle de la route, les
données qui aideront à la compréhension des
performances des systèmes d'un véhicule.
L'EDR est conçu pour enregistrer des don-
nées associées à la dynamique et aux sys-
tèmes de sécurité du véhicule pendant une
courte période, généralement de 30 secon-
des ou moins. L'EDR de ce véhicule est
conçu pour enregistrer les données telles
que :
• l'état de fonctionnement des divers sys-
tèmes de votre véhicule ;
133

• si les ceintures de sécurité de conducteur
et de passager étaient bouclées/attachés ;
• dans quelle mesure (le cas échéant) l'accé-
lérateur et/ou la pédale de frein était en-
gagé ;
• la vitesse du véhicule.
Ces données peuvent aider à mieux com-
prendre les circonstances dans lesquelles les
accidents et les blessures se produisent.
REMARQUE :
Les données d'EDR ne sont enregistrées par
votre véhicule qu'en cas d'un accident grave ;
aucune donnée n'est enregistrée par l'EDR
dans des conditions de conduite normales et
aucune donnée personnelle (telle que le
nom, le sexe, l'âge et le lieu de l'accident)
n'est enregistrée. Cependant, d'autres ins-
tances telles que les autorités de maintien de
l'ordre peuvent associer les données d'EDR
au type de données d'identification des per-
sonnes acquises durant une enquête concer-
nant un accident.
L'utilisation d'un équipement spécial est exi-
gée pour lire des données enregistrées par un
EDR, et l'accès au véhicule ou à l'EDR estnécessaire. De plus, le constructeur du véhi-
cule, d'autres instances telles que les autori-
tés de maintien de l'ordre possédant un tel
équipement spécial peuvent lire ces informa-
tions si elles ont accès au véhicule ou à
l'EDR.
Sièges pour enfant — Transport des
enfants en toute sécurité
La ceinture de sécurité de tous les occupants
de votre véhicule, y compris celle des enfants
et des bébés doit être bouclée en toutes
circonstances. La Directive européenne
2003/20/CE exige une utilisation correcte
des sièges pour enfant dans tous les pays de
l'UE.
Dans la mesure du possible, les enfants me-
surant moins de 1,5 m et de 12 ans ou moins
doivent être attachés dans un siège arrière.
Les statistiques d'accident montrent que les
enfants sont plus en sécurité quand ils sont
correctement retenus dans les sièges arrière
qu'à l'avant.
AVERTISSEMENT !
• N'utilisez JAMAIS de siège pour enfant
orienté dos à la route sur un siège pro-
tégé par un AIRBAG ACTIF avant. Cela
pourrait causer des BLESSURES
GRAVES, voire MORTELLES chez l'EN-
FANT.
• Utilisez uniquement un siège pour en-
fant orienté dos à la route sur l'un des
sièges arrière du véhicule.

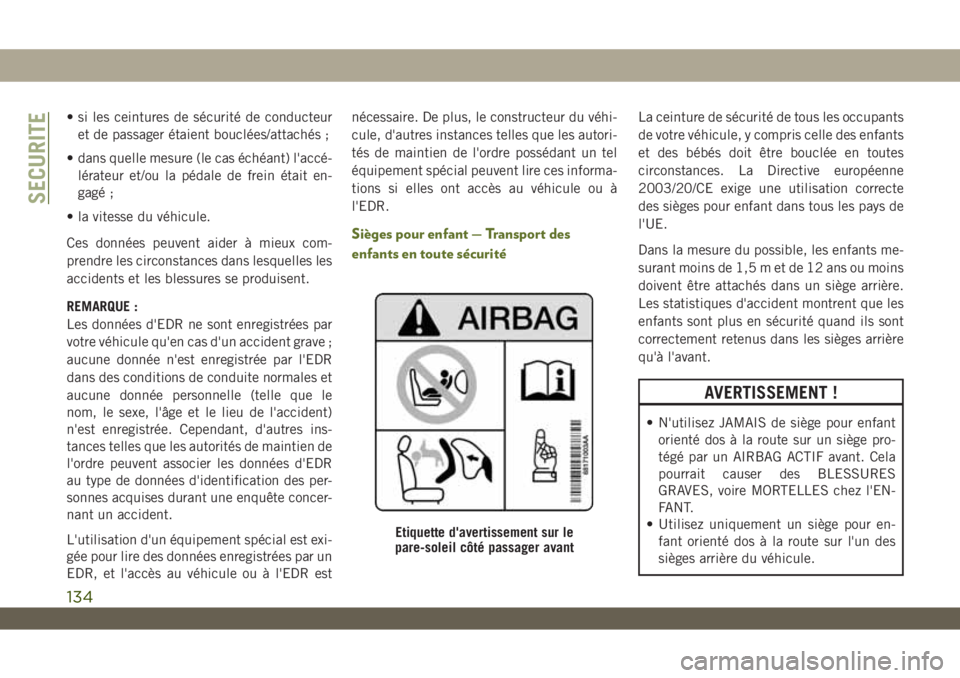

Etiquette d'avertissement sur le
pare-soleil côté passager avant
SECURITE
134

AVERTISSEMENT !
• Le déploiement de l'airbag avant passa-
ger peut causer des blessures graves,
voire mortelles, à un enfant de 12 ans ou
moins, y compris à un enfant assis sur
un siège pour enfant orienté dos à la
route.
• Lors d'une collision, un enfant non atta-
ché peut devenir un projectile dans l'ha-
bitacle. La force nécessaire pour main-
tenir un enfant sur les genoux peut
dépasser les possibilités d'un adulte,
aussi fort soit-il. Un enfant ou d'autres
personnes pourraient être gravement
blessés ou tués. Tout enfant transporté
dans votre véhicule doit bénéficier d'une
protection adaptée à sa taille.
Il existe différents types et tailles de sièges
pour enfants, depuis le nouveau-né jusqu'à
l'enfant presque assez grand pour porter une
ceinture de sécurité d'adulte. Dans la mesure
du possible, les enfants doivent être orientés
vers l'arrière ; c'est la position la plus sûre
pour un enfant en cas d'accident. Vérifiez
toujours le Manuel de l'utilisateur du siège
pour enfant afin de vous assurer de posséderle siège qui convient à votre enfant. Veuillez
lire et suivre attentivement toutes les instruc-
tions ainsi que tous les avertissements men-
tionnés dans le Manuel de l'utilisateur du
siège pour enfant et sur toutes les étiquettes
apposées sur le siège pour enfant.
En Europe, les systèmes de sièges pour en-
fants sont régis par le règlement ECE-R44,
qui les divise en cinq catégories de poids :
Groupe de siège pour
enfantCatégorie de poids
Groupe 0 jusqu'à 10 kg
Groupe 0+ jusqu'à 13 kg
Groupe 1 9 à 18 kg
Groupe 2 15 à 25 kg
Groupe 3 22 à 36 kg
Vérifiez l'étiquette de votre siège pour enfant.
Tous les sièges pour enfant homologués
doivent comprendre les données relatives au
type d'homologation et la marque de contrôle
sur leur étiquette. L'étiquette doit être appo-
sée de manière permanente au siège pour
enfant. Vous ne devez pas retirer cette éti-
quette du siège pour enfant.
AVERTISSEMENT !
Danger extrême ! Ne placez pas un siège
pour enfant orienté dos à la route devant
un airbag actif. Référez-vous aux éti-
quettes du pare-soleil pour plus d'informa-
tions. Le déploiement de l'airbag lors d'un
accident est susceptible d'entraîner des
blessures graves, voire mortelles, pour le
bébé, quelle que soit la gravité de la colli-
sion. Il est conseillé de toujours transpor-
ter les enfants dans un siège pour enfant
placé sur le siège arrière, qui est la place la
plus sûre en cas de collision.
AVERTISSEMENT !
S'il est nécessaire de transporter un enfant
sur le siège avant passager dans un siège
pour enfant orienté dos à la route, les
airbag avant et airbag latéral côté passager
(pour les versions/marchés qui en sont
équipés) doivent être désactivés via le
menu de paramétrage. Il faut vérifier la
désactivation en contrôlant si le témoin
d'airbag est allumé sur le tableau de bord.
Le siège passager doit également être po-
135

AVERTISSEMENT !
sitionné aussi loin que possible vers l'ar-
rière pour éviter que le siège pour enfant
ne touche le tableau de bord.
Sièges pour enfant « universels »
• Les chiffres des sections suivantes donnent
des exemples de chaque type de siège pour
enfant universel. Des installations types
sont présentées. Installez toujours le siège
pour enfant conformément aux instructions
du constructeur du siège pour enfant, qui
doit être inclus avec ce type de siège.
• Référez-vous à la section « Installation d'un
siège pour enfant à l'aide des ceintures de
sécurité du véhicule » pour consulter les
étapes nécessaires de verrouillage correct
de la ceinture de sécurité sur le siège pour
enfant.
• Des sièges pour enfant avec ancrages
ISOFIX sont disponibles pour installer le
siège pour enfant dans le véhicule sans
utiliser les ceintures de sécurité du
véhicule.

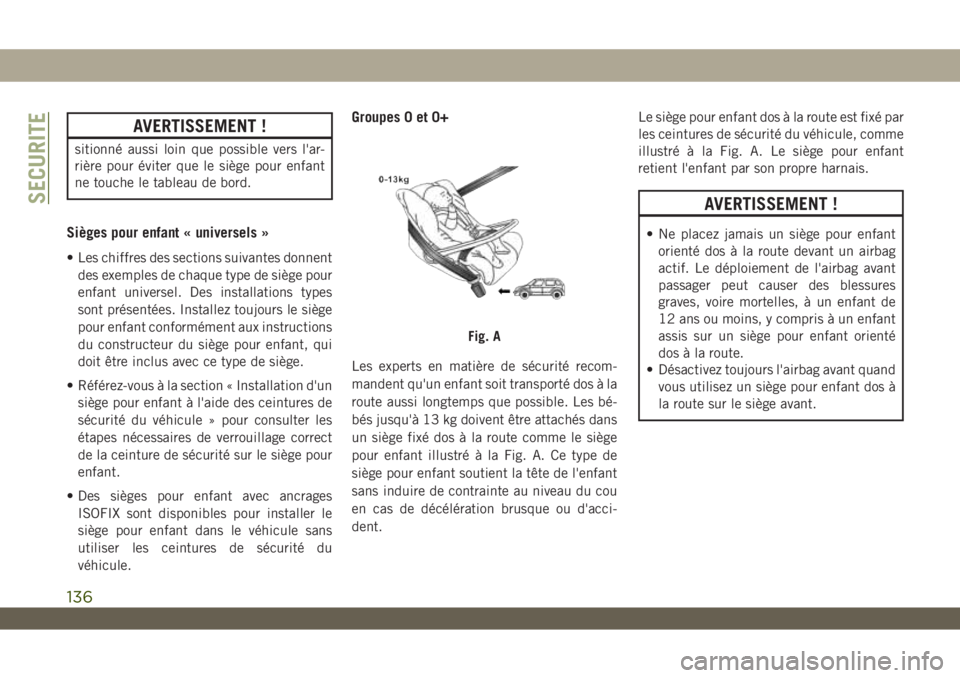

Groupes 0 et 0+
Les experts en matière de sécurité recom-
mandent qu'un enfant soit transporté dos à la
route aussi longtemps que possible. Les bé-
bés jusqu'à 13 kg doivent être attachés dans
un siège fixé dos à la route comme le siège
pour enfant illustré à la Fig. A. Ce type de
siège pour enfant soutient la tête de l'enfant
sans induire de contrainte au niveau du cou
en cas de décélération brusque ou d'acci-
dent.Le siège pour enfant dos à la route est fixé par
les ceintures de sécurité du véhicule, comme
illustré à la Fig. A. Le siège pour enfant
retient l'enfant par son propre harnais.
AVERTISSEMENT !
• Ne placez jamais un siège pour enfant
orienté dos à la route devant un airbag
actif. Le déploiement de l'airbag avant
passager peut causer des blessures
graves, voire mortelles, à un enfant de
12 ans ou moins, y compris à un enfant
assis sur un siège pour enfant orienté
dos à la route.
• Désactivez toujours l'airbag avant quand
vous utilisez un siège pour enfant dos à
la route sur le siège avant.
Fig. A
SECURITE
136

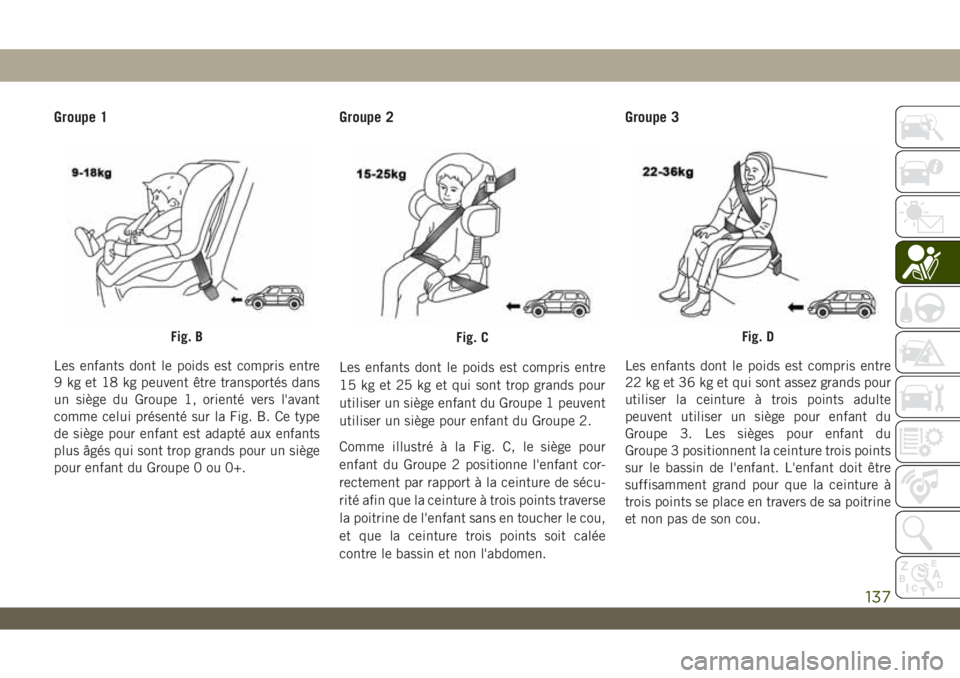

Groupe 1
Les enfants dont le poids est compris entre
9 kg et 18 kg peuvent être transportés dans
un siège du Groupe 1, orienté vers l'avant
comme celui présenté sur la Fig. B. Ce type
de siège pour enfant est adapté aux enfants
plus âgés qui sont trop grands pour un siège
pour enfant du Groupe 0 ou 0+.
Groupe 2
Les enfants dont le poids est compris entre
15 kg et 25 kg et qui sont trop grands pour
utiliser un siège enfant du Groupe 1 peuvent
utiliser un siège pour enfant du Groupe 2.
Comme illustré à la Fig. C, le siège pour
enfant du Groupe 2 positionne l'enfant cor-
rectement par rapport à la ceinture de sécu-
rité afin que la ceinture à trois points traverse
la poitrine de l'enfant sans en toucher le cou,
et que la ceinture trois points soit calée
contre le bassin et non l'abdomen.
Groupe 3
Les enfants dont le poids est compris entre
22 kg et 36 kg et qui sont assez grands pour
utiliser la ceinture à trois points adulte
peuvent utiliser un siège pour enfant du
Groupe 3. Les sièges pour enfant du
Groupe 3 positionnent la ceinture trois points
sur le bassin de l'enfant. L'enfant doit être
suffisamment grand pour que la ceinture à
trois points se place en travers de sa poitrine
et non pas de son cou.
Fig. BFig. CFig. D
137

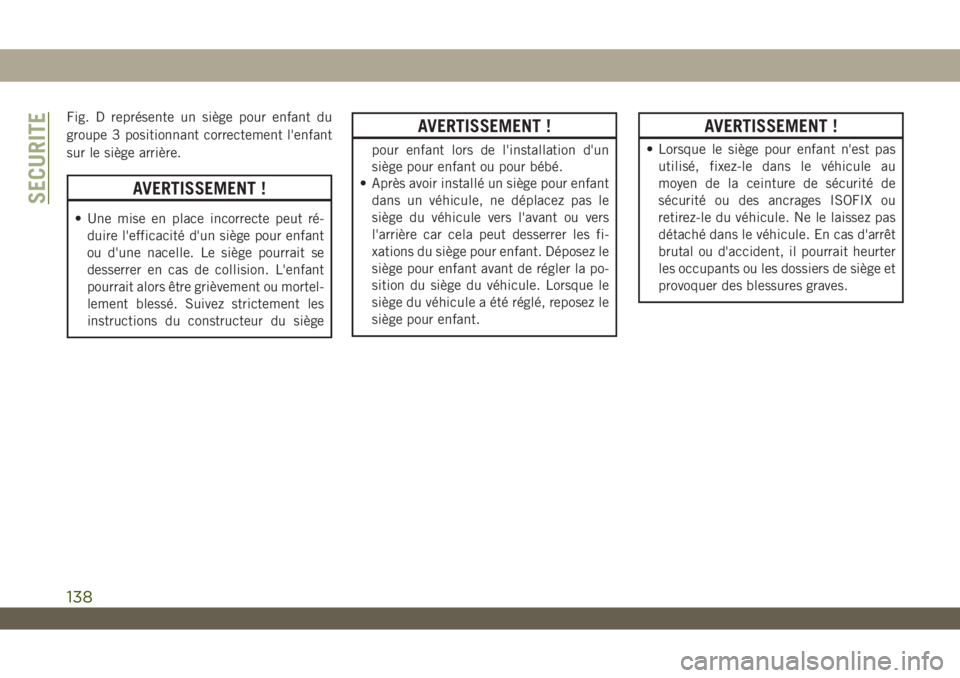

Fig. D représente un siège pour enfant du
groupe 3 positionnant correctement l'enfant
sur le siège arrière.
AVERTISSEMENT !
• Une mise en place incorrecte peut ré-
duire l'efficacité d'un siège pour enfant
ou d'une nacelle. Le siège pourrait se
desserrer en cas de collision. L'enfant
pourrait alors être grièvement ou mortel-
lement blessé. Suivez strictement les
instructions du constructeur du siège
AVERTISSEMENT !
pour enfant lors de l'installation d'un
siège pour enfant ou pour bébé.
• Après avoir installé un siège pour enfant
dans un véhicule, ne déplacez pas le
siège du véhicule vers l'avant ou vers
l'arrière car cela peut desserrer les fi-
xations du siège pour enfant. Déposez le
siège pour enfant avant de régler la po-
sition du siège du véhicule. Lorsque le
siège du véhicule a été réglé, reposez le
siège pour enfant.
AVERTISSEMENT !
• Lorsque le siège pour enfant n'est pas
utilisé, fixez-le dans le véhicule au
moyen de la ceinture de sécurité de
sécurité ou des ancrages ISOFIX ou
retirez-le du véhicule. Ne le laissez pas
détaché dans le véhicule. En cas d'arrêt
brutal ou d'accident, il pourrait heurter
les occupants ou les dossiers de siège et
provoquer des blessures graves.
SECURITE
138
