REMARQUE :
Il est possible d'engager ou de quitter la
traction intégrale en gamme basse quand le
véhicule est complètement arrêté : toutefois,
il peut se produire des difficultés en raison
d'un alignement incorrect des dents d'em-
brayage d'accouplement. Vous devrez peut-
être effectuer plusieurs tentatives pour ali-
gner les dents d'embrayage et achever la
sélection de gamme. La condition préférable
est un véhicule qui roule entre 3 et 5 km/h
(2 et 3 mph). Evitez d'engager ou de désen-
gager la gamme 4L lorsque la vitesse du
véhicule est supérieure à 3 à 5 km/h (2 à
3 mph).
AVERTISSEMENT !
Si vous ne parvenez pas à engager complè-
tement une position dans la boîte de trans-
fert, celle-ci peut être endommagée ou
vous pouvez perdre de la puissance et le
contrôle du véhicule. Vous risqueriez une
collision. Ne conduisez pas le véhicule si
la boîte de transfert n'est pas entièrement
engagée.
Essieu arrière Trac-Lok — Selon
l'équipement
L'essieu arrière Trac-Lok transmet une force
motrice constante aux deux roues arrière et
réduit le patinage des roues dû à une perte
d'adhérence de l'une des roues motrices. En
cas de différence d'adhérence entre les deux
roues arrière, le différentiel répartit automa-
tiquement le couple disponible en transmet-
tant plus de couple à la roue qui a le plus
d'adhérence.
Trac-Lok est particulièrement utile pour des
conditions de conduite sur chaussées glis-
santes. Avec les deux roues arrière sur une
chaussée glissante, une légère accélération
fournit une adhérence maximum.
AVERTISSEMENT !
Sur les véhicules équipés d'un différentiel
à glissement limité, ne faites jamais tour-
ner le moteur alors qu'une roue arrière
soulevée du sol. Le véhicule peut avancer
la roue arrière restée au sol et vous faire
perdre le contrôle de votre véhicule.
Verrouillage d'essieu (Tru-Lok) — Modèles
Rubicon
Le commutateur AXLE LOCK (verrouillage
d'essieu) se trouve sur le tableau de bord (à
droite de la colonne de direction).
Ce dispositif ne peut être activé que lorsque
les conditions suivantes sont réunies :
• Allumage en position RUN (marche), véhi-
cule en gamme 4L (basse).
Panneau de commutateurs de verrouillage
d'essieu
179

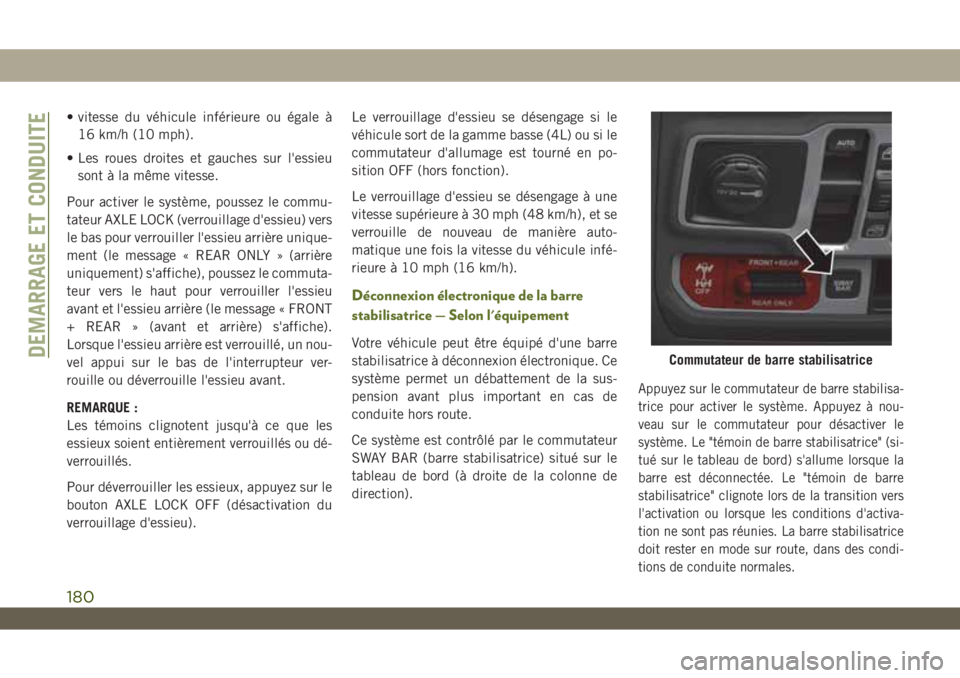

• vitesse du véhicule inférieure ou égale à
16 km/h (10 mph).
• Les roues droites et gauches sur l'essieu
sont à la même vitesse.
Pour activer le système, poussez le commu-
tateur AXLE LOCK (verrouillage d'essieu) vers
le bas pour verrouiller l'essieu arrière unique-
ment (le message « REAR ONLY » (arrière
uniquement) s'affiche), poussez le commuta-
teur vers le haut pour verrouiller l'essieu
avant et l'essieu arrière (le message « FRONT
+ REAR » (avant et arrière) s'affiche).
Lorsque l'essieu arrière est verrouillé, un nou-
vel appui sur le bas de l'interrupteur ver-
rouille ou déverrouille l'essieu avant.
REMARQUE :
Les témoins clignotent jusqu'à ce que les
essieux soient entièrement verrouillés ou dé-
verrouillés.
Pour déverrouiller les essieux, appuyez sur le
bouton AXLE LOCK OFF (désactivation du
verrouillage d'essieu).Le verrouillage d'essieu se désengage si le
véhicule sort de la gamme basse (4L) ou si le
commutateur d'allumage est tourné en po-
sition OFF (hors fonction).
Le verrouillage d'essieu se désengage à une
vitesse supérieure à 30 mph (48 km/h), et se
verrouille de nouveau de manière auto-
matique une fois la vitesse du véhicule infé-
rieure à 10 mph (16 km/h).
Déconnexion électronique de la barre
stabilisatrice — Selon l'équipement
Votre véhicule peut être équipé d'une barre
stabilisatrice à déconnexion électronique. Ce
système permet un débattement de la sus-
pension avant plus important en cas de
conduite hors route.
Ce système est contrôlé par le commutateur
SWAY BAR (barre stabilisatrice) situé sur le
tableau de bord (à droite de la colonne de
direction).
Appuyez sur le commutateur de barre stabilisa-
trice pour activer le système. Appuyez à nou-
veau sur le commutateur pour désactiver le
système. Le "témoin de barre stabilisatrice" (si-
tué sur le tableau de bord) s'allume lorsque la
barre est déconnectée. Le "témoin de barre
stabilisatrice" clignote lors de la transition vers
l'activation ou lorsque les conditions d'activa-
tion ne sont pas réunies. La barre stabilisatrice
doit rester en mode sur route, dans des condi-
tions de conduite normales.
Commutateur de barre stabilisatriceDEMARRAGE ET CONDUITE
180

AVERTISSEMENT !
Assurez-vous que le stabilisateur/la barre
stabilisatrice est reconnecté(e) avant de
conduire sur des revêtements routiers durs
ou à une vitesse supérieure à 29 km/h
(18 mph) ; un stabilisateur/une barre sta-
bilisatrice déconnecté(e) peut contribuer à
une perte de contrôle du véhicule, ce qui
pourrait entraîner des blessures graves.
Dans certaines circonstances, le
stabilisateur/la barre stabilisatrice avant
améliore la stabilité du véhicule et facilite
le contrôle du véhicule. Le système sur-
veille la vitesse du véhicule et tente de
reconnecter le stabilisateur/la barre stabi-
lisatrice à une vitesse supérieure à
29 km/h (18 mph). Ceci est indiqué par
un « témoin de barre stabilisatrice » cli-
gnotant ou allumé en permanence. Une
fois la vitesse du véhicule réduite à moins
de 22 km/h (14 mph), le système tente de
nouveau de revenir en mode hors route
(Off-Road).
Pour déconnecter le stabilisateur/la barre
stabilisatrice, passez en position 4H ou 4L,
et appuyez sur le commutateur de barre sta-bilisatrice pour obtenir la position hors route.
Référez-vous à la rubrique « Fonctionnement
en traction intégrale » dans cette section
pour plus d'informations. Le "témoin de barre
stabilisatrice" clignote jusqu'à ce que la barre
stabilisatrice soit entièrement déconnectée.
REMARQUE :
La barre stabilisatrice peut s'immobiliser en
raison des différences de hauteur des sus-
pensions gauche et droite. Ceci est dû aux
dénivelés de la chaussée ou au chargement
du véhicule. Pour déconnecter/reconnecter la
barre stabilisatrice, les moitiés droite et
gauche de la barre doivent être alignées. Pour
obtenir cet alignement, il peut être néces-
saire de déplacer le véhicule sur une surface
plane ou de le balancer latéralement.
Pour repasser en mode sur route, appuyez à
nouveau sur le commutateur de barre
stabilisatrice.
AVERTISSEMENT !
Si le stabilisateur/la barre stabilisatrice ne
retourne pas au mode sur route, le « Sway
Bar Indicator Light » (témoin de barre
AVERTISSEMENT !
stabilisatrice) clignote sur le tableau de
bord et la stabilité du véhicule peut être
réduite. Ne tentez pas de conduire le véhi-
cule à plus de 29 km/h (18 mph).
Conduire à plus de 29 km/h (18 mph) avec
un stabilisateur/une barre stabilisatrice
déconnecté(e) peut provoquer la perte de
contrôle du véhicule, ce qui pourrait en-
traîner des blessures graves.
SYSTEME STOP/START
(ARRET/DEMARRAGE) —
TRANSMISSION MANUELLE
(SELON L'EQUIPEMENT)
La fonction d'arrêt/démarrage est conçue
pour réduire la consommation de carburant.
Si les conditions requises sont réunies, le
système arrête automatiquement le moteur
en cas d'arrêt du véhicule. Il suffit d'appuyer
sur la pédale d'embrayage pour redémarrer
automatiquement le véhicule.
181

Les véhicules ESS ont été équipés d'un star-
ter à usage intensif, d'une batterie améliorée,
ainsi que de nouvelles pièces de moteur, afin
de lui permettre d'effectuer des démarrages
moteur supplémentaires.
REMARQUE :
Il est recommandé que le système Start/Stop
(démarrage/arrêt) soit désactivé lors d'une
utilisation hors route.
Mode automatique
La fonction d'arrêt/démarrage est
activée à chaque démarrage nor-
mal du moteur. Le système reste
en mode « STOP/START NOT
READY » (arrêt/démarrage non prêt) jusqu'à
ce que le véhicule se mette à rouler en
marche avant à une vitesse supérieure à
8 km/h (5 mph). Une fois cette vitesse at-
teinte, le système passe en mode "STOP/
START READY" (arrêt/démarrage prêt) et, si
toutes les autres conditions sont réunies, il
passe alors en mode "STOP/START AUTO
STOP ACTIVE" (arrêt/démarrage, arrêt auto-
matique actif).Pour activer le mode "STOP/START AUTO STOP
ACTIVE" (arrêt/démarrage, arrêt automatique
actif), les conditions suivantes doivent être réu-
nies :
• Le système doit être à l'état « STOP/START
READY » (arrêt/démarrage prêt). Un mes-
sage STOP/START READY (arrêt/démarrage
prêt) s'affiche dans le tableau de bord.
Référez-vous à la section « Ecran du ta-
bleau de bord » du chapitre « Présentation
de votre tableau de bord » pour plus d'in-
formations.
• La vitesse du véhicule doit être inférieure à
3 km/h (2 mph).
• Le sélecteur de rapport doit être en position
N (point mort) et la pédale d'embrayage
doit être entièrement relâchée
Le moteur s'éteint,le compte-tours passe en
position Arrêt/démarrage,le message "STOP/
START AUTO STOP ACTIVE" (arrêt/
démarrage, arrêt automatique actif) s'affiche
et le débit d'air du système de chauffage/
climatisation est réduit.

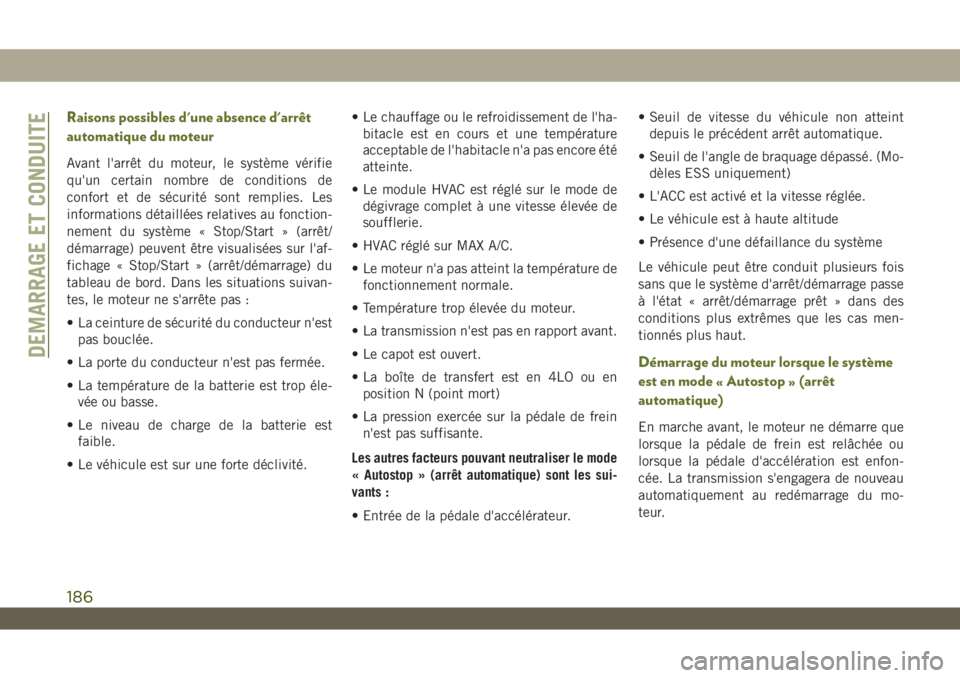

Raisons possibles d'une absence d'arrêt
automatique du moteur
Avant l'arrêt du moteur, le système vérifie
qu'un certain nombre de conditions de
confort et de sécurité sont remplies. Dans les
situations suivantes, le moteur ne s'arrête
pas :
• La ceinture de sécurité du conducteur n'est
pas bouclée.
• La température extérieure est inférieure à
-12 °C (10 °F) ou supérieure à 43°C
(109 °F).
• La température réelle de l'habitacle est
sensiblement différente de celle définie sur
le module HVAC automatique.
• Le HVAC est en mode de dégivrage com-
plet.
• Le moteur n'a pas atteint la température de
fonctionnement normale.
• La batterie est déchargée.
• Le véhicule est en position R (marche ar-
rière).
• Le capot est ouvert.
DEMARRAGE ET CONDUITE
182

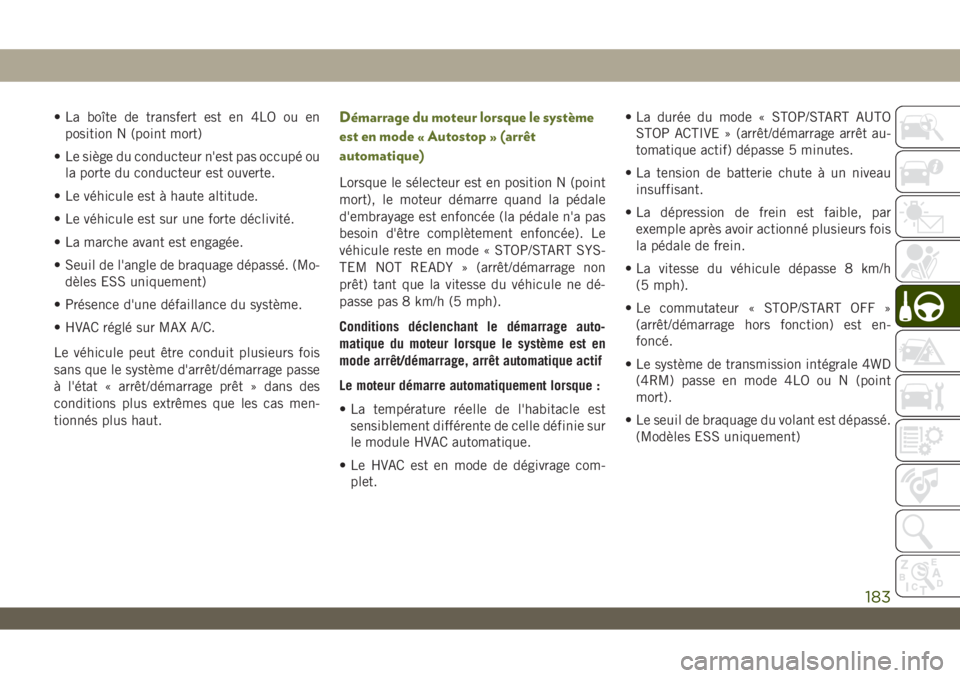

• La boîte de transfert est en 4LO ou en
position N (point mort)
• Le siège du conducteur n'est pas occupé ou
la porte du conducteur est ouverte.
• Le véhicule est à haute altitude.
• Le véhicule est sur une forte déclivité.
• La marche avant est engagée.
• Seuil de l'angle de braquage dépassé. (Mo-
dèles ESS uniquement)
• Présence d'une défaillance du système.
• HVAC réglé sur MAX A/C.
Le véhicule peut être conduit plusieurs fois
sans que le système d'arrêt/démarrage passe
à l'état « arrêt/démarrage prêt » dans des
conditions plus extrêmes que les cas men-
tionnés plus haut.Démarrage du moteur lorsque le système
est en mode « Autostop » (arrêt
automatique)
Lorsque le sélecteur est en position N (point
mort), le moteur démarre quand la pédale
d'embrayage est enfoncée (la pédale n'a pas
besoin d'être complètement enfoncée). Le
véhicule reste en mode « STOP/START SYS-
TEM NOT READY » (arrêt/démarrage non
prêt) tant que la vitesse du véhicule ne dé-
passe pas 8 km/h (5 mph).
Conditions déclenchant le démarrage auto-
matique du moteur lorsque le système est en
mode arrêt/démarrage, arrêt automatique actif
Le moteur démarre automatiquement lorsque :
• La température réelle de l'habitacle est
sensiblement différente de celle définie sur
le module HVAC automatique.
• Le HVAC est en mode de dégivrage com-
plet.• La durée du mode « STOP/START AUTO
STOP ACTIVE » (arrêt/démarrage arrêt au-
tomatique actif) dépasse 5 minutes.
• La tension de batterie chute à un niveau
insuffisant.
• La dépression de frein est faible, par
exemple après avoir actionné plusieurs fois
la pédale de frein.
• La vitesse du véhicule dépasse 8 km/h
(5 mph).
• Le commutateur « STOP/START OFF »
(arrêt/démarrage hors fonction) est en-
foncé.
• Le système de transmission intégrale 4WD
(4RM) passe en mode 4LO ou N (point
mort).
• Le seuil de braquage du volant est dépassé.
(Modèles ESS uniquement)
183

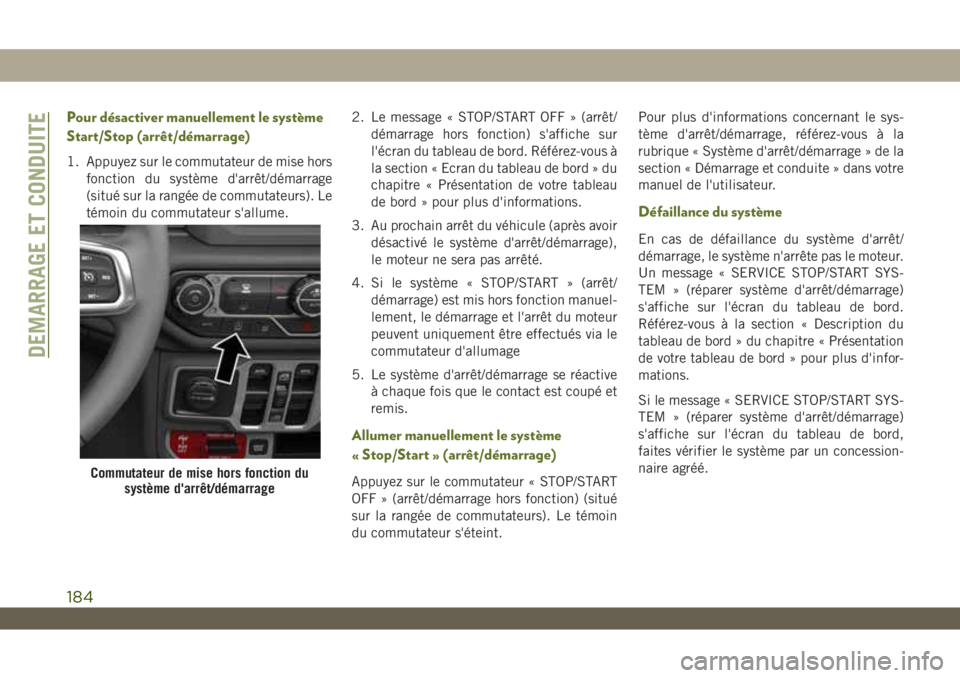

Pour désactiver manuellement le système
Start/Stop (arrêt/démarrage)
1. Appuyez sur le commutateur de mise hors
fonction du système d'arrêt/démarrage
(situé sur la rangée de commutateurs). Le
témoin du commutateur s'allume.2. Le message « STOP/START OFF » (arrêt/
démarrage hors fonction) s'affiche sur
l'écran du tableau de bord. Référez-vous à
la section « Ecran du tableau de bord » du
chapitre « Présentation de votre tableau
de bord » pour plus d'informations.
3. Au prochain arrêt du véhicule (après avoir
désactivé le système d'arrêt/démarrage),
le moteur ne sera pas arrêté.
4. Si le système « STOP/START » (arrêt/
démarrage) est mis hors fonction manuel-
lement, le démarrage et l'arrêt du moteur
peuvent uniquement être effectués via le
commutateur d'allumage
5. Le système d'arrêt/démarrage se réactive
à chaque fois que le contact est coupé et
remis.
Allumer manuellement le système
« Stop/Start » (arrêt/démarrage)
Appuyez sur le commutateur « STOP/START
OFF » (arrêt/démarrage hors fonction) (situé
sur la rangée de commutateurs). Le témoin
du commutateur s'éteint.Pour plus d'informations concernant le sys-
tème d'arrêt/démarrage, référez-vous à la
rubrique « Système d'arrêt/démarrage » de la
section « Démarrage et conduite » dans votre
manuel de l'utilisateur.
Défaillance du système
En cas de défaillance du système d'arrêt/
démarrage, le système n'arrête pas le moteur.
Un message « SERVICE STOP/START SYS-
TEM » (réparer système d'arrêt/démarrage)
s'affiche sur l'écran du tableau de bord.
Référez-vous à la section « Description du
tableau de bord » du chapitre « Présentation
de votre tableau de bord » pour plus d'infor-
mations.
Si le message « SERVICE STOP/START SYS-
TEM » (réparer système d'arrêt/démarrage)
s'affiche sur l'écran du tableau de bord,
faites vérifier le système par un concession-
naire agréé.
Commutateur de mise hors fonction du
système d'arrêt/démarrage
DEMARRAGE ET CONDUITE
184

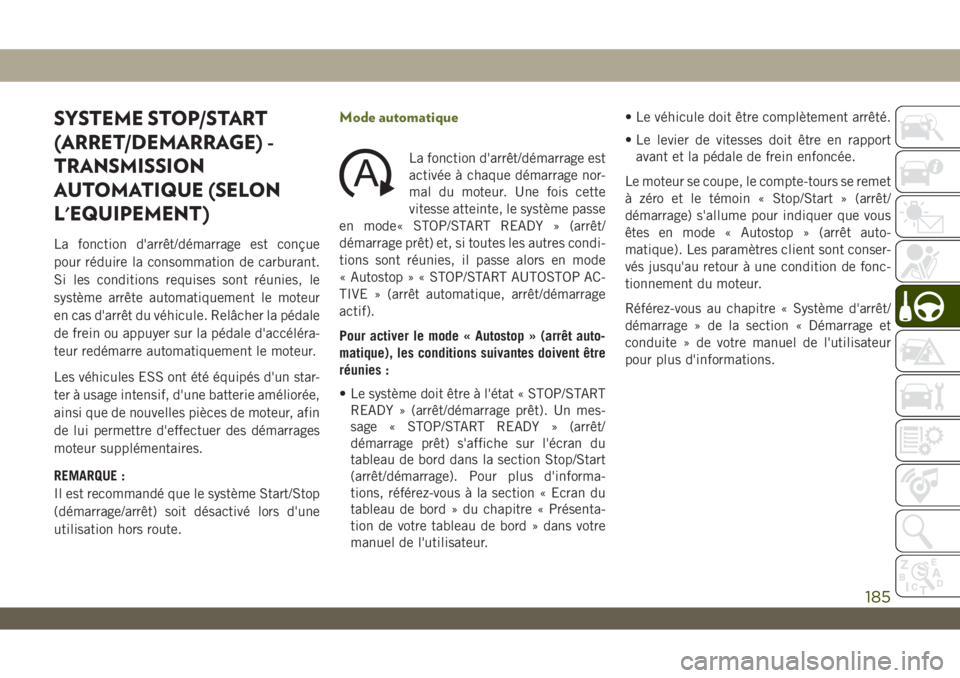

SYSTEME STOP/START
(ARRET/DEMARRAGE) -
TRANSMISSION
AUTOMATIQUE (SELON
L'EQUIPEMENT)
La fonction d'arrêt/démarrage est conçue
pour réduire la consommation de carburant.
Si les conditions requises sont réunies, le
système arrête automatiquement le moteur
en cas d'arrêt du véhicule. Relâcher la pédale
de frein ou appuyer sur la pédale d'accéléra-
teur redémarre automatiquement le moteur.
Les véhicules ESS ont été équipés d'un star-
ter à usage intensif, d'une batterie améliorée,
ainsi que de nouvelles pièces de moteur, afin
de lui permettre d'effectuer des démarrages
moteur supplémentaires.
REMARQUE :
Il est recommandé que le système Start/Stop
(démarrage/arrêt) soit désactivé lors d'une
utilisation hors route.
Mode automatique
La fonction d'arrêt/démarrage est
activée à chaque démarrage nor-
mal du moteur. Une fois cette
vitesse atteinte, le système passe
en mode« STOP/START READY » (arrêt/
démarrage prêt) et, si toutes les autres condi-
tions sont réunies, il passe alors en mode
« Autostop » « STOP/START AUTOSTOP AC-
TIVE » (arrêt automatique, arrêt/démarrage
actif).
Pour activer le mode « Autostop » (arrêt auto-
matique), les conditions suivantes doivent être
réunies :
• Le système doit être à l'état « STOP/START
READY » (arrêt/démarrage prêt). Un mes-
sage « STOP/START READY » (arrêt/
démarrage prêt) s'affiche sur l'écran du
tableau de bord dans la section Stop/Start
(arrêt/démarrage). Pour plus d'informa-
tions, référez-vous à la section « Ecran du
tableau de bord » du chapitre « Présenta-
tion de votre tableau de bord » dans votre
manuel de l'utilisateur.• Le véhicule doit être complètement arrêté.
• Le levier de vitesses doit être en rapport
avant et la pédale de frein enfoncée.
Le moteur se coupe, le compte-tours se remet
à zéro et le témoin « Stop/Start » (arrêt/
démarrage) s'allume pour indiquer que vous
êtes en mode « Autostop » (arrêt auto-
matique). Les paramètres client sont conser-
vés jusqu'au retour à une condition de fonc-
tionnement du moteur.
Référez-vous au chapitre « Système d'arrêt/
démarrage » de la section « Démarrage et
conduite » de votre manuel de l'utilisateur
pour plus d'informations.
185

Raisons possibles d'une absence d'arrêt
automatique du moteur
Avant l'arrêt du moteur, le système vérifie
qu'un certain nombre de conditions de
confort et de sécurité sont remplies. Les
informations détaillées relatives au fonction-
nement du système « Stop/Start » (arrêt/
démarrage) peuvent être visualisées sur l'af-
fichage « Stop/Start » (arrêt/démarrage) du
tableau de bord. Dans les situations suivan-
tes, le moteur ne s'arrête pas :
• La ceinture de sécurité du conducteur n'est
pas bouclée.
• La porte du conducteur n'est pas fermée.
• La température de la batterie est trop éle-
vée ou basse.
• Le niveau de charge de la batterie est
faible.
• Le véhicule est sur une forte déclivité.• Le chauffage ou le refroidissement de l'ha-
bitacle est en cours et une température
acceptable de l'habitacle n'a pas encore été
atteinte.
• Le module HVAC est réglé sur le mode de
dégivrage complet à une vitesse élevée de
soufflerie.
• HVAC réglé sur MAX A/C.
• Le moteur n'a pas atteint la température de
fonctionnement normale.
• Température trop élevée du moteur.
• La transmission n'est pas en rapport avant.
• Le capot est ouvert.
• La boîte de transfert est en 4LO ou en
position N (point mort)
• La pression exercée sur la pédale de frein
n'est pas suffisante.
Les autres facteurs pouvant neutraliser le mode
« Autostop » (arrêt automatique) sont les sui-
vants :
• Entrée de la pédale d'accélérateur.• Seuil de vitesse du véhicule non atteint
depuis le précédent arrêt automatique.
• Seuil de l'angle de braquage dépassé. (Mo-
dèles ESS uniquement)
• L'ACC est activé et la vitesse réglée.
• Le véhicule est à haute altitude
• Présence d'une défaillance du système
Le véhicule peut être conduit plusieurs fois
sans que le système d'arrêt/démarrage passe
à l'état « arrêt/démarrage prêt » dans des
conditions plus extrêmes que les cas men-
tionnés plus haut.
Démarrage du moteur lorsque le système
est en mode « Autostop » (arrêt
automatique)
En marche avant, le moteur ne démarre que
lorsque la pédale de frein est relâchée ou
lorsque la pédale d'accélération est enfon-
cée. La transmission s'engagera de nouveau
automatiquement au redémarrage du mo-
teur.
DEMARRAGE ET CONDUITE
186

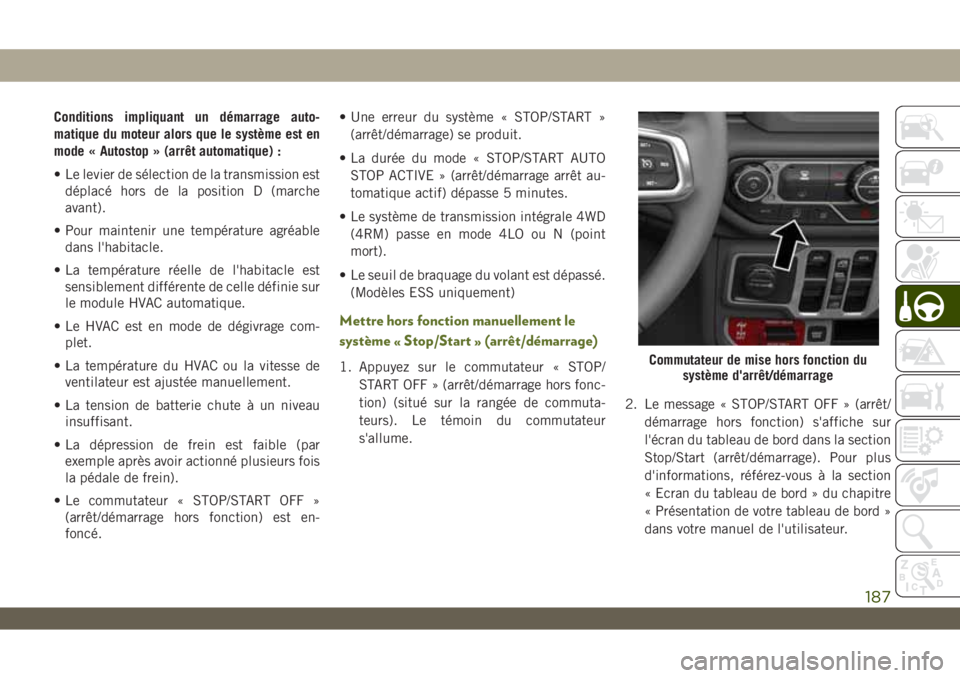

Conditions impliquant un démarrage auto-
matique du moteur alors que le système est en
mode « Autostop » (arrêt automatique) :
• Le levier de sélection de la transmission est
déplacé hors de la position D (marche
avant).
• Pour maintenir une température agréable
dans l'habitacle.
• La température réelle de l'habitacle est
sensiblement différente de celle définie sur
le module HVAC automatique.
• Le HVAC est en mode de dégivrage com-
plet.
• La température du HVAC ou la vitesse de
ventilateur est ajustée manuellement.
• La tension de batterie chute à un niveau
insuffisant.
• La dépression de frein est faible (par
exemple après avoir actionné plusieurs fois
la pédale de frein).
• Le commutateur « STOP/START OFF »
(arrêt/démarrage hors fonction) est en-
foncé.• Une erreur du système « STOP/START »
(arrêt/démarrage) se produit.
• La durée du mode « STOP/START AUTO
STOP ACTIVE » (arrêt/démarrage arrêt au-
tomatique actif) dépasse 5 minutes.
• Le système de transmission intégrale 4WD
(4RM) passe en mode 4LO ou N (point
mort).
• Le seuil de braquage du volant est dépassé.
(Modèles ESS uniquement)
Mettre hors fonction manuellement le
système « Stop/Start » (arrêt/démarrage)
1. Appuyez sur le commutateur « STOP/
START OFF » (arrêt/démarrage hors fonc-
tion) (situé sur la rangée de commuta-
teurs). Le témoin du commutateur
s'allume.2. Le message « STOP/START OFF » (arrêt/
démarrage hors fonction) s'affiche sur
l'écran du tableau de bord dans la section
Stop/Start (arrêt/démarrage). Pour plus
d'informations, référez-vous à la section
« Ecran du tableau de bord » du chapitre
« Présentation de votre tableau de bord »
dans votre manuel de l'utilisateur.Commutateur de mise hors fonction du
système d'arrêt/démarrage
187

3. Au prochain arrêt du véhicule (après avoir
désactivé le système d'arrêt/démarrage),
le moteur ne sera pas arrêté.
4. Le système d'arrêt/démarrage se réactive
à chaque fois que le contact est coupé et
remis.
Allumer manuellement le système
« Stop/Start » (arrêt/démarrage)
Appuyez sur le commutateur « STOP/START
OFF » (arrêt/démarrage hors fonction) (situé
sur la rangée de commutateurs). Le témoin
du commutateur s'éteint.
Pour plus d'informations concernant le sys-
tème d'arrêt/démarrage, référez-vous à la
rubrique « Système d'arrêt/démarrage » de la
section « Démarrage et conduite » dans votre
manuel de l'utilisateur.
Défaillance du système
En cas de défaillance du système d'arrêt/
démarrage, le système n'arrête pas le moteur.
Un message « SERVICE STOP/START SYS-
TEM » (réparer système d'arrêt/démarrage)
s'affiche sur l'écran du tableau de bord.
Référez-vous à la section « Description du
tableau de bord » du chapitre « Présentation
de votre tableau de bord » pour plus d'infor-
mations.
Si le message « SERVICE STOP/START SYS-
TEM » (réparer système d'arrêt/démarrage)
s'affiche sur l'écran du tableau de bord,
faites vérifier le système par un concession-
naire agréé.

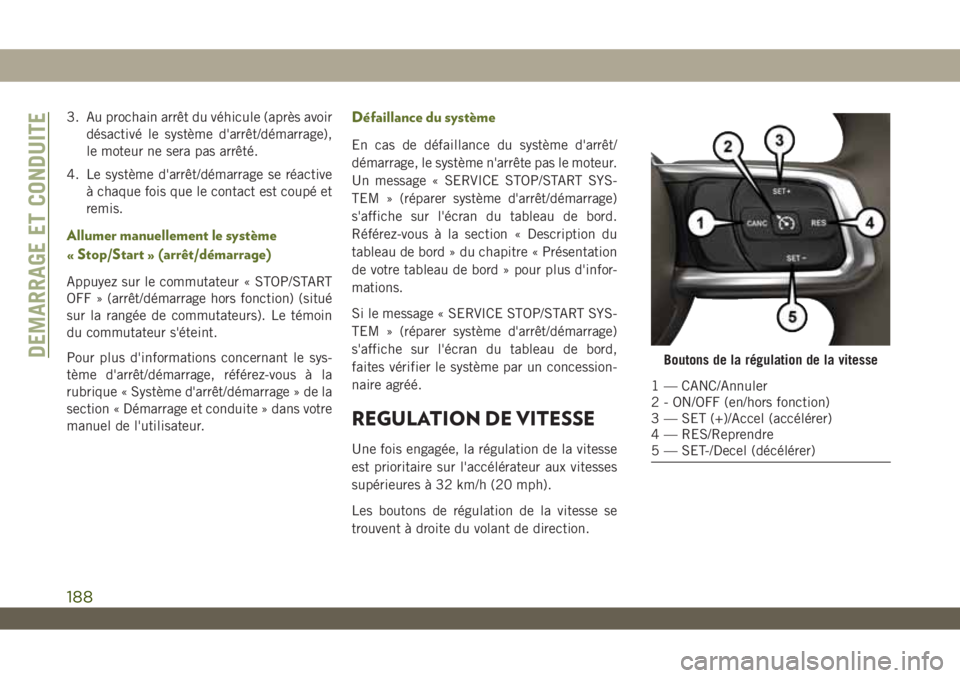

REGULATION DE VITESSE
Une fois engagée, la régulation de la vitesse
est prioritaire sur l'accélérateur aux vitesses
supérieures à 32 km/h (20 mph).
Les boutons de régulation de la vitesse se
trouvent à droite du volant de direction.
Boutons de la régulation de la vitesse
1 — CANC/Annuler
2 - ON/OFF (en/hors fonction)
3 — SET (+)/Accel (accélérer)
4 — RES/Reprendre
5 — SET-/Decel (décélérer)
DEMARRAGE ET CONDUITE
188
