JEEP WRANGLER UNLIMITED 2020 Knjižica za upotrebu i održavanje (in Serbian)

139
(Nastavak)

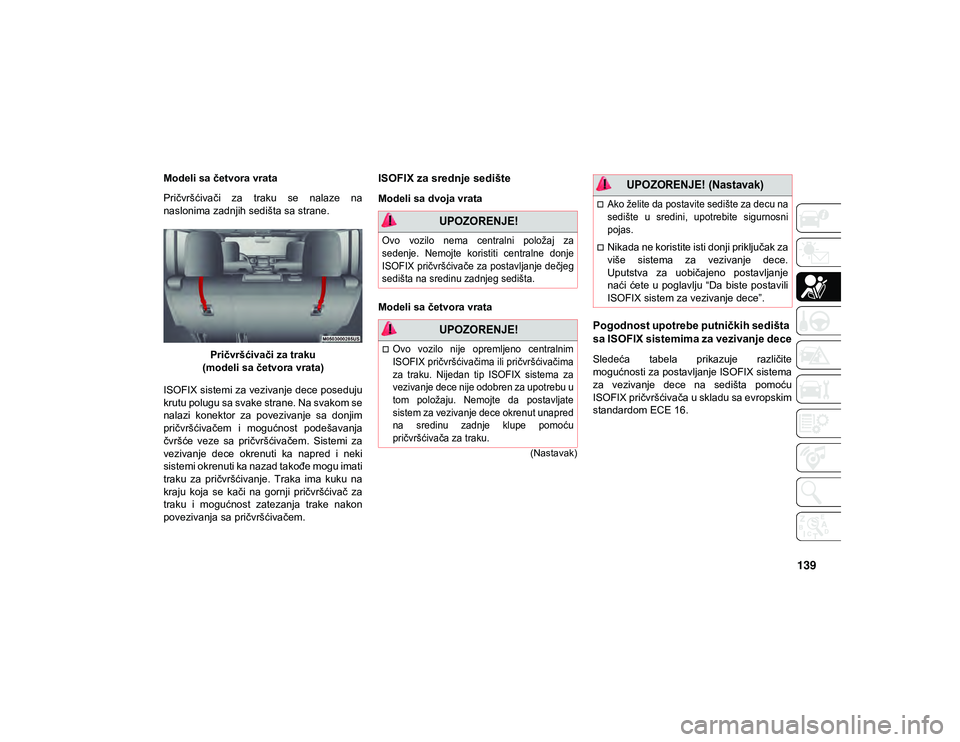

Modeli sa četvora vrata
Pričvršćivači za traku se nalaze na
naslonima zadnjih sedišta sa strane.Pričvršćivači za traku
(modeli sa četvora vrata)
ISOFIX sistemi za vezivanje dece poseduju
krutu polugu sa svake strane. Na svakom se
nalazi konektor za povezivanje sa donjim
pričvršćivačem i mogućnost podešavanja
čvršće veze sa pričvršćivačem. Sistemi za
vezivanje dece okrenuti ka napred i neki
sistemi okrenuti ka nazad takođe mogu imati
traku za pričvršćivanje. Traka ima kuku na
kraju koja se kači na gornji pričvršćivač za
traku i mogućnost zatezanja trake nakon
povezivanja sa pričvršćivačem.ISOFIX za srednje sedište
Modeli sa dvoja vrata
Modeli sa četvora vrata
Pogodnost upotrebe putničkih sedišta
sa ISOFIX sistemima za vezivanje dece
Sledeća tabela prikazuje različite
mogućnosti za postavljanje ISOFIX sistema
za vezivanje dece na sedišta pomoću
ISOFIX pričvršćivača u skladu sa evropskim
standardom ECE 16.

UPOZORENJE!
Ovo vozilo nema centralni položaj za
sedenje. Nemojte koristiti centralne donje
ISOFIX pričvršćivače za postavljanje dečjeg
sedišta na sredinu zadnjeg sedišta.
UPOZORENJE!
Ovo vozilo nije opremljeno centralnim
ISOFIX pričvršćivačima ili pričvršćivačima
za traku. Nijedan tip ISOFIX sistema za
vezivanje dece nije odobren za upotrebu u
tom položaju. Nemojte da postavljate
sistem za vezivanje dece okrenut unapred
na sredinu zadnje klupe pomoću
pričvršćivača za traku.
Ako želite da postavite sedište za decu na
sedište u sredini, upotrebite sigurnosni
pojas.

Nikada ne koristite isti donji priključak za
više sistema za vezivanje dece.
Uputstva za uobičajeno postavljanje
naći ćete u poglavlju “Da biste postavili
ISOFIX sistem za vezivanje dece”.

UPOZORENJE! (Nastavak)

2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 139

BEZBEDNOST
140
Tabela ISOFIX položaja u vozilu — položaj sedenja u vozilima sa dvoja vrata
Težinska grupaKlasa
veličine Učvršćivanje Prednje
sedište Zadnje sedište
sa strane Zadnje srednje
sedište Druga mesta
Nosiljka
FISO/L1 XXXX
G ISO/L2 XXXX
(1) X
X
XX
0 – do 10 kg EISO/R1 XIUF XX
(1) XXXX
0+ – do 13 kg EISO/R1 XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXXX
I – od 9 do 18 kg DISO/R2 XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XXXX
II – od 15 do 25 kg (1)XXXX
III – od 22 do 36 kg (1)XXXX
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 140

141

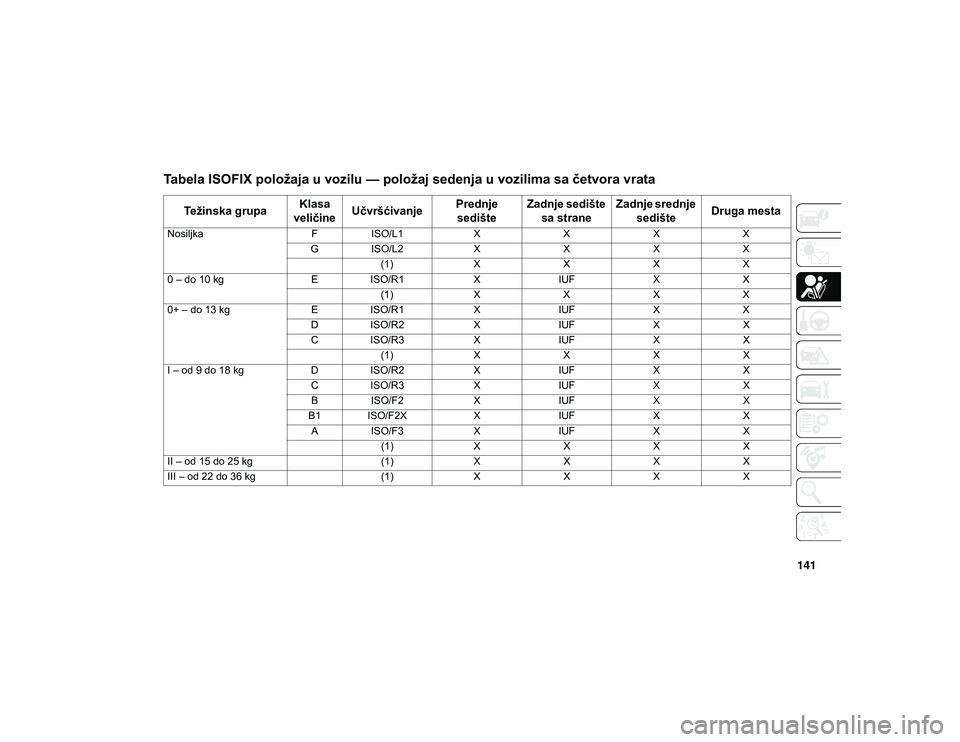

Tabela ISOFIX položaja u vozilu — položaj sedenja u vozilima sa četvora vrata
Težinska grupaKlasa
veličine Učvršćivanje Prednje
sedište Zadnje sedište
sa strane Zadnje srednje
sedište Druga mesta
Nosiljka
FISO/L1 XXXX
G ISO/L2 XXXX
(1) XXXX
0 – do 10 kg EISO/R1 XIUF XX
(1) XXXX
0+ – do 13 kg EISO/R1 XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXXX
I – od 9 do 18 kg DISO/R2 XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XXXX
II – od 15 do 25 kg (1)XXXX
III – od 22 do 36 kg (1)XXXX
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 141

BEZBEDNOST
142

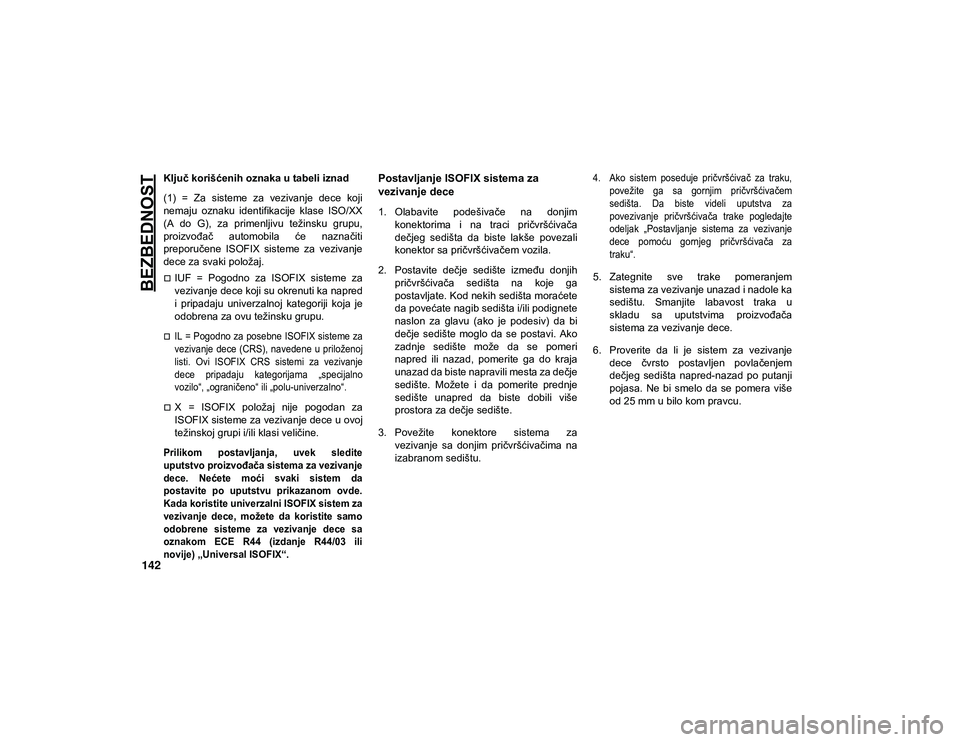

Ključ korišćenih oznaka u tabeli iznad
(1) = Za sisteme za vezivanje dece koji
nemaju oznaku identifikacije klase ISO/XX
(A do G), za primenljivu težinsku grupu,
proizvođač automobila će naznačiti
preporučene ISOFIX sisteme za vezivanje
dece za svaki položaj.
IUF = Pogodno za ISOFIX sisteme za
vezivanje dece koji su okrenuti ka napred
i pripadaju univerzalnoj kategoriji koja je
odobrena za ovu težinsku grupu.

IL = Pogodno za posebne ISOFIX sisteme za
vezivanje dece (CRS), navedene u priloženoj
listi. Ovi ISOFIX CRS sistemi za vezivanje
dece pripadaju kategorijama „specijalno
vozilo“, „ograničeno“ ili „polu-univerzalno“.

X = ISOFIX položaj nije pogodan za
ISOFIX sisteme za vezivanje dece u ovoj
težinskoj grupi i/ili klasi veličine.

Prilikom postavljanja, uvek sledite
uputstvo proizvođača sistema za vezivanje
dece. Nećete moći svaki sistem da
postavite po uputstvu prikazanom ovde.
Kada koristite univerzalni ISOFIX sistem za
vezivanje dece, možete da koristite samo
odobrene sisteme za vezivanje dece sa
oznakom ECE R44 (izdanje R44/03 ili
novije) „Universal ISOFIX“.

Postavljanje ISOFIX sistema za
vezivanje dece
1. Olabavite podešivače na donjim konektorima i na traci pričvršćivača
dečjeg sedišta da biste lakše povezali
konektor sa pričvršćivačem vozila.
2. Postavite dečje sedište između donjih pričvršćivača sedišta na koje ga
postavljate. Kod nekih sedišta moraćete
da povećate nagib sedišta i/ili podignete
naslon za glavu (ako je podesiv) da bi
dečje sedište moglo da se postavi. Ako
zadnje sedište može da se pomeri
napred ili nazad, pomerite ga do kraja
unazad da biste napravili mesta za dečje
sedište. Možete i da pomerite prednje
sedište unapred da biste dobili više
prostora za dečje sedište.
3. Povežite konektore sistema za vezivanje sa donjim pričvršćivačima na
izabranom sedištu.
4. Ako sistem poseduje pričvršćivač za traku,
povežite ga sa gornjim pričvršćivačem
sedišta. Da biste videli uputstva za
povezivanje pričvršćivača trake pogledajte
odeljak „Postavljanje sistema za vezivanje
dece pomoću gornjeg pričvršćivača za
traku“.

5. Zategnite sve trake pomeranjem sistema za vezivanje unazad i nadole ka
sedištu. Smanjite labavost traka u
skladu sa uputstvima proizvođača
sistema za vezivanje dece.
6. Proverite da li je sistem za vezivanje dece čvrsto postavljen povlačenjem
dečjeg sedišta napred-nazad po putanji
pojasa. Ne bi smelo da se pomera više
od 25 mm u bilo kom pravcu.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 142

143

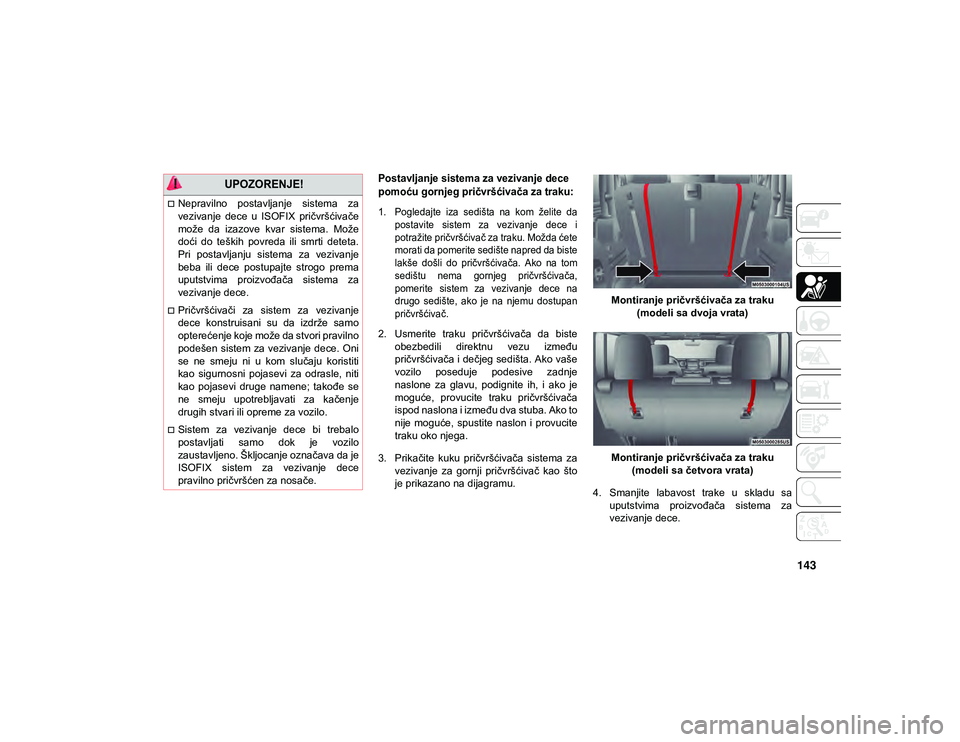

Postavljanje sistema za vezivanje dece
pomoću gornjeg pričvršćivača za traku:
1. Pogledajte iza sedišta na kom želite dapostavite sistem za vezivanje dece i
potražite pričvršćivač za traku. Možda ćete
morati da pomerite sedište napred da biste
lakše došli do pričvršćivača. Ako na tom
sedištu nema gornjeg pričvršćivača,
pomerite sistem za vezivanje dece na
drugo sedište, ako je na njemu dostupan
pričvršćivač.

2. Usmerite traku pričvršćivača da biste obezbedili direktnu vezu između
pričvršćivača i dečjeg sedišta. Ako vaše
vozilo poseduje podesive zadnje
naslone za glavu, podignite ih, i ako je
moguće, provucite traku pričvršćivača
ispod naslona i između dva stuba. Ako to
nije moguće, spustite naslon i provucite
traku oko njega.
3. Prikačite kuku pričvršćivača sistema za vezivanje za gornji pričvršćivač kao što
je prikazano na dijagramu. Montiranje pričvršćivača za traku
(modeli sa dvoja vrata)
Montiranje pričvršćivača za traku (modeli sa četvora vrata)
4. Smanjite labavost trake u skladu sa uputstvima proizvođača sistema za
vezivanje dece.

UPOZORENJE!

Nepravilno postavljanje sistema za
vezivanje dece u ISOFIX pričvršćivače
može da izazove kvar sistema. Može
doći do teških povreda ili smrti deteta.
Pri postavljanju sistema za vezivanje
beba ili dece postupajte strogo prema
uputstvima proizvođača sistema za
vezivanje dece.
Pričvršćivači za sistem za vezivanje
dece konstruisani su da izdrže samo
opterećenje koje može da stvori pravilno
podešen sistem za vezivanje dece. Oni
se ne smeju ni u kom slučaju koristiti
kao sigurnosni pojasevi za odrasle, niti
kao pojasevi druge namene; takođe se
ne smeju upotrebljavati za kačenje
drugih stvari ili opreme za vozilo.
Sistem za vezivanje dece bi trebalo
postavljati samo dok je vozilo
zaustavljeno. Škljocanje označava da je
ISOFIX sistem za vezivanje dece
pravilno pričvršćen za nosače.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 143

BEZBEDNOST
144

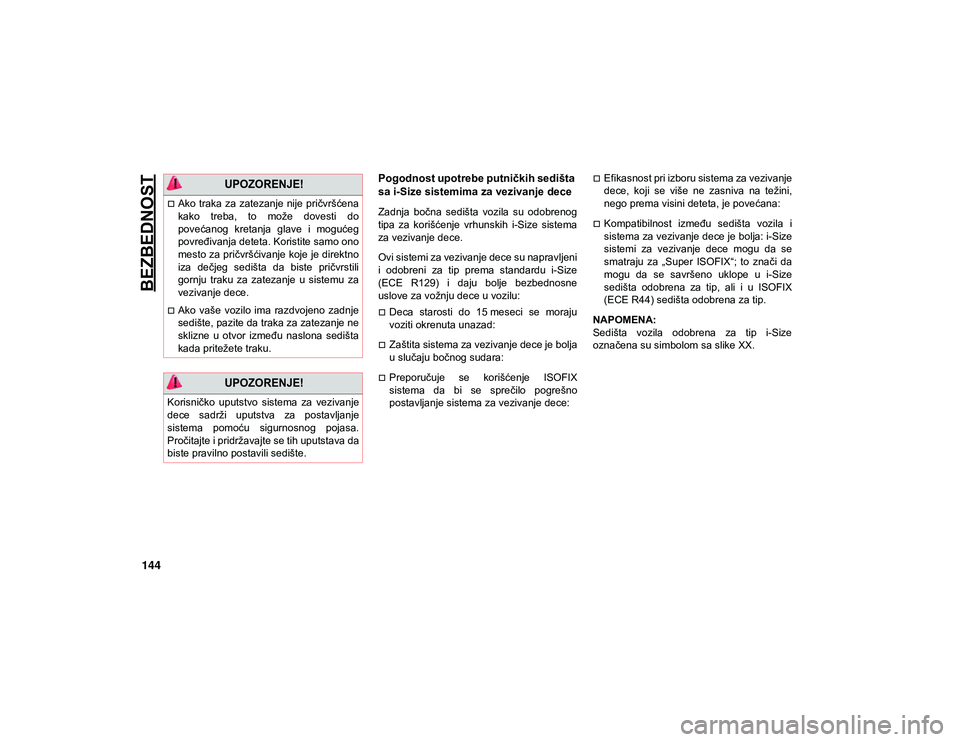

Pogodnost upotrebe putničkih sedišta
sa i-Size sistemima za vezivanje dece
Zadnja bočna sedišta vozila su odobrenog
tipa za korišćenje vrhunskih i-Size sistema
za vezivanje dece.
Ovi sistemi za vezivanje dece su napravljeni
i odobreni za tip prema standardu i-Size
(ECE R129) i daju bolje bezbednosne
uslove za vožnju dece u vozilu:
Deca starosti do 15 meseci se moraju
voziti okrenuta unazad:
Zaštita sistema za vezivanje dece je bolja
u slučaju bočnog sudara:
Preporučuje se korišćenje ISOFIX
sistema da bi se sprečilo pogrešno
postavljanje sistema za vezivanje dece:
Efikasnost pri izboru sistema za vezivanje
dece, koji se više ne zasniva na težini,
nego prema visini deteta, je povećana:
Kompatibilnost između sedišta vozila i
sistema za vezivanje dece je bolja: i-Size
sistemi za vezivanje dece mogu da se
smatraju za „Super ISOFIX“; to znači da
mogu da se savršeno uklope u i-Size
sedišta odobrena za tip, ali i u ISOFIX
(ECE R44) sedišta odobrena za tip.
NAPOMENA:
Sedišta vozila odobrena za tip i-Size
označena su simbolom sa slike XX.

UPOZORENJE!

Ako traka za zatezanje nije pričvršćena
kako treba, to može dovesti do
povećanog kretanja glave i mogućeg
povređivanja deteta. Koristite samo ono
mesto za pričvršćivanje koje je direktno
iza dečjeg sedišta da biste pričvrstili
gornju traku za zatezanje u sistemu za
vezivanje dece.
Ako vaše vozilo ima razdvojeno zadnje
sedište, pazite da traka za zatezanje ne
sklizne u otvor između naslona sedišta
kada pritežete traku.

UPOZORENJE!

Korisničko uputstvo sistema za vezivanje
dece sadrži uputstva za postavljanje
sistema pomoću sigurnosnog pojasa.
Pročitajte i pridržavajte se tih uputstava da
biste pravilno postavili sedište.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 144

145

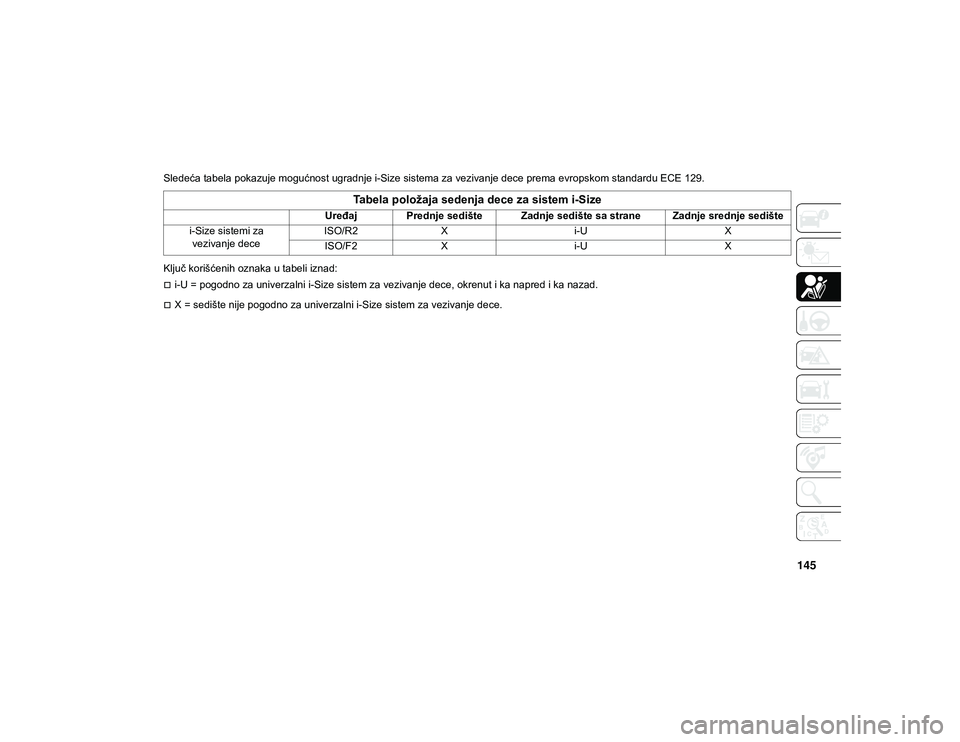

Sledeća tabela pokazuje mogućnost ugradnje i-Size sistema za vezivanje dece prema evropskom standardu ECE 129.
Ključ korišćenih oznaka u tabeli iznad:
i-U = pogodno za univerzalni i-Size sistem za vezivanje dece, okrenut i ka napred i ka nazad.
X = sedište nije pogodno za univerzalni i-Size sistem za vezivanje dece.
Tabela položaja sedenja dece za sistem i-Size
Uređaj Prednje sedište Zadnje sedište sa strane Zadnje srednje sedište
i-Size sistemi za vezivanje dece ISO/R2
X i-U X
ISO/F2 X i-U X
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 145

BEZBEDNOST
146

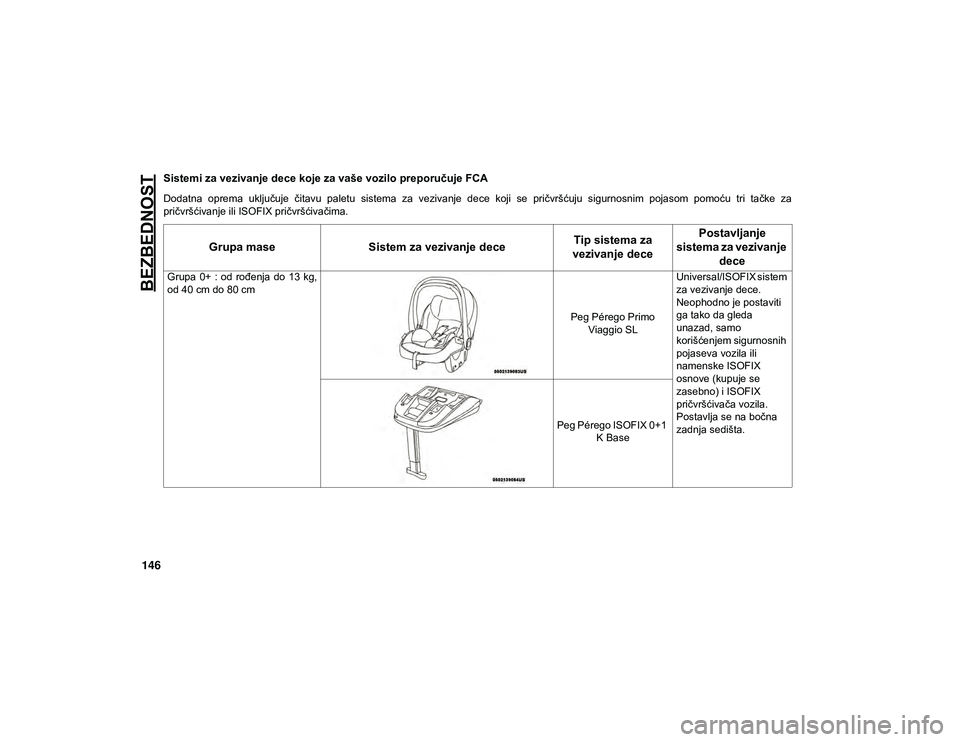

Sistemi za vezivanje dece koje za vaše vozilo preporučuje FCA
Dodatna oprema uključuje čitavu paletu sistema za vezivanje dece koji se pričvršćuju sigurnosnim pojasom pomoću tri tačke za
pričvršćivanje ili ISOFIX pričvršćivačima.
Grupa maseSistem za vezivanje dece Tip sistema za
vezivanje dece Postavljanje
sistema za vezivanje dece
Grupa 0+ : od rođenja do 13 kg,
od 40 cm do 80 cm
Peg Pérego Primo
Viaggio SL Universal/ISOFIX sistem
za vezivanje dece.
Neophodno je postaviti
ga tako da gleda
unazad, samo
korišćenjem sigurnosnih
pojaseva vozila ili
namenske ISOFIX
osnove (kupuje se
zasebno) i ISOFIX
pričvršćivača vozila.
Postavlja se na bočna
zadnja sedišta.
Peg Pérego ISOFIX 0+1
K Base
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 146

147

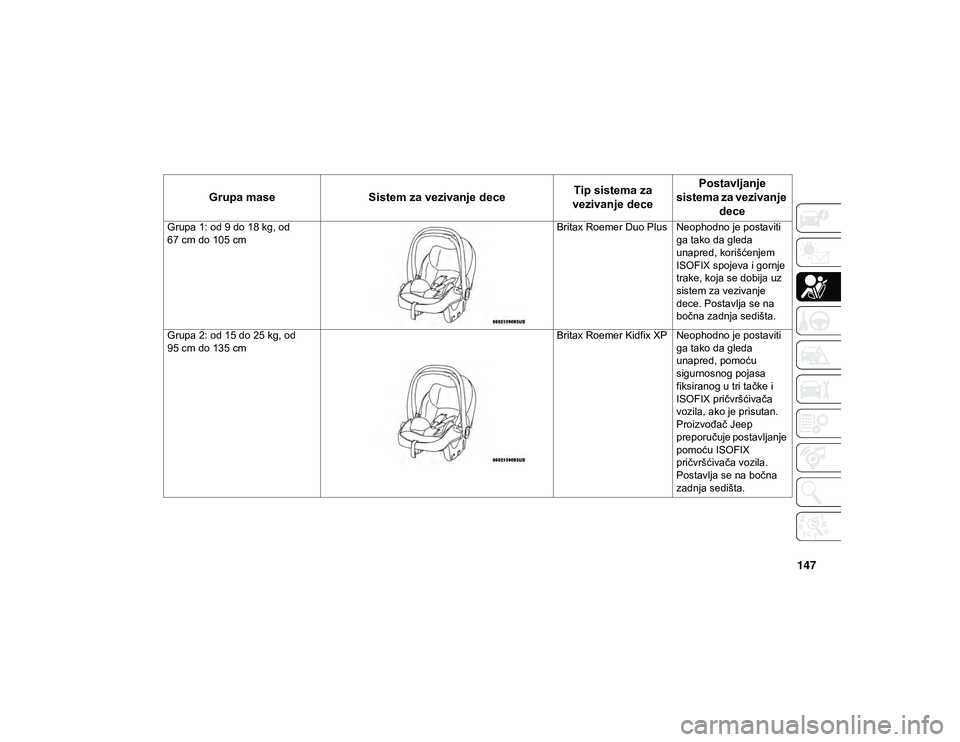

Grupa 1: od 9 do 18 kg, od
67 cm do 105 cmBritax Roemer Duo Plus Neophodno je postaviti
ga tako da gleda
unapred, korišćenjem
ISOFIX spojeva i gornje
trake, koja se dobija uz
sistem za vezivanje
dece. Postavlja se na
bočna zadnja sedišta.
Grupa 2: od 15 do 25 kg, od
95 cm do 135 cm Britax Roemer Kidfix XP Neophodno je postaviti
ga tako da gleda
unapred, pomoću
sigurnosnog pojasa
fiksiranog u tri tačke i
ISOFIX pričvršćivača
vozila, ako je prisutan.
Proizvođač Jeep
preporučuje postavljanje
pomoću ISOFIX
pričvršćivača vozila.
Postavlja se na bočna
zadnja sedišta.
Grupa mase Sistem za vezivanje dece Tip sistema za
vezivanje dece Postavljanje
sistema za vezivanje dece
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 147

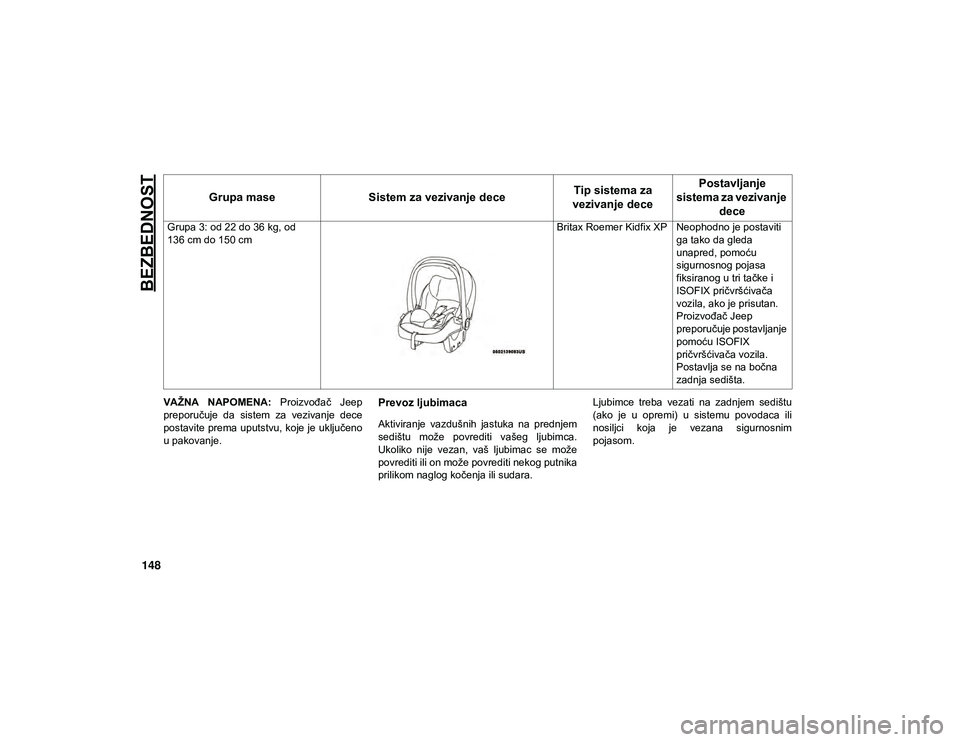

BEZBEDNOST
148
VAŽNA NAPOMENA: Proizvođač Jeep
preporučuje da sistem za vezivanje dece
postavite prema uputstvu, koje je uključeno
u pakovanje.Prevoz ljubimaca
Aktiviranje vazdušnih jastuka na prednjem
sedištu može povrediti vašeg ljubimca.
Ukoliko nije vezan, vaš ljubimac se može
povrediti ili on može povrediti nekog putnika
prilikom naglog kočenja ili sudara. Ljubimce treba vezati na zadnjem sedištu
(ako je u opremi) u sistemu povodaca ili
nosiljci koja je vezana sigurnosnim
pojasom.
Grupa 3: od 22 do 36 kg, od
136 cm do 150 cm
Britax Roemer Kidfix XP Neophodno je postaviti
ga tako da gleda
unapred, pomoću
sigurnosnog pojasa
fiksiranog u tri tačke i
ISOFIX pričvršćivača
vozila, ako je prisutan.
Proizvođač Jeep
preporučuje postavljanje
pomoću ISOFIX
pričvršćivača vozila.
Postavlja se na bočna
zadnja sedišta.
Grupa mase Sistem za vezivanje dece Tip sistema za
vezivanje dece Postavljanje
sistema za vezivanje dece
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 148
