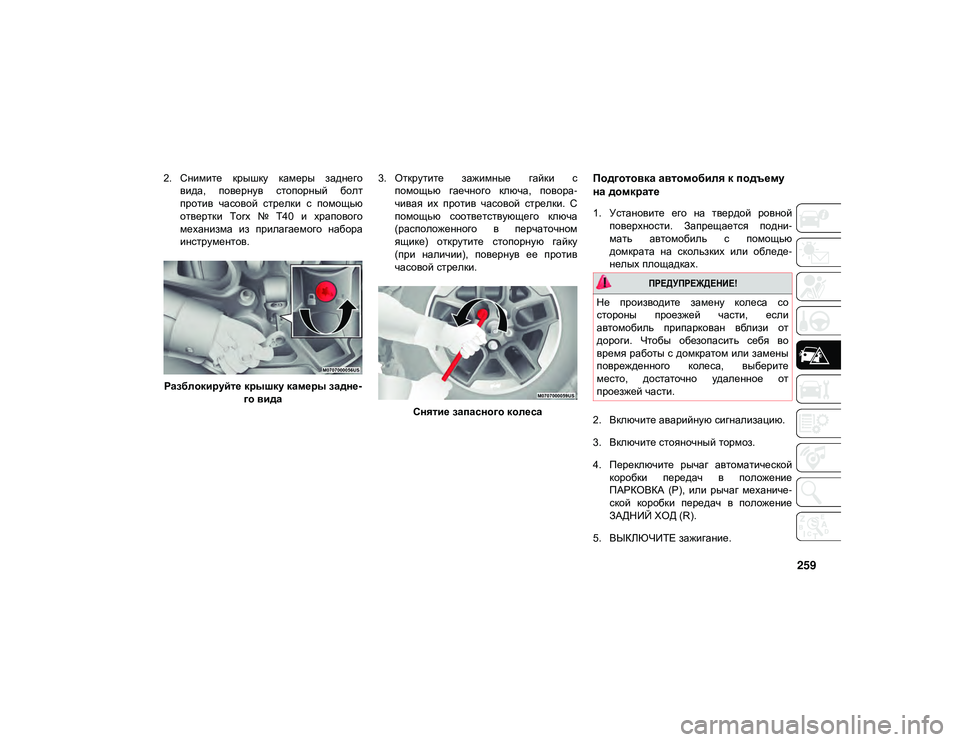

2. Снимите крышку камеры заднеговида, повернув стопорный болт
против часовой стрелки с помощью
отвертки Torx № T40 и храпового
механизма из прилагаемого набора
инструментов.
Разблокируйте крышку камеры задне -
го вида 3. Открутите зажимные гайки с
помощью гаечного ключа, повора -
чивая их против часовой стрелки. С
помощью соответствующего ключа
(расположенного в перчаточном
ящике) открутите стопорную гайку
(при наличии), повернув ее против
часовой стрелки.
Снятие запасного колесаПодготовка автомобиля к подъему
на домкрате
1. Установите его на твердой ровнойповерхности. Запрещается подни -
мать автомобиль с помощью
домкрата на скользких или обледе -
нелых площадках.
2. Включите аварийную сигнализацию.
3. Включите стояночный тормоз.
4. Переключите рычаг автоматической коробки передач в положение
ПАРКОВКА (P), или рычаг механиче -
ской коробки передач в положение
ЗАДНИЙ ХОД (R).
5. ВЫКЛЮЧИТЕ зажигание.

ПРЕДУПРЕЖДЕНИЕ!

Не производите замену колеса со
стороны проезжей части, если
автомобиль припаркован вблизи от
дороги. Чтобы обезопасить себя во
время работы с домкратом или замены
поврежденного колеса, выберите
место, достаточно удаленное от
проезжей части.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 259

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

260
(ПРОДОЛЖЕНИЕ)

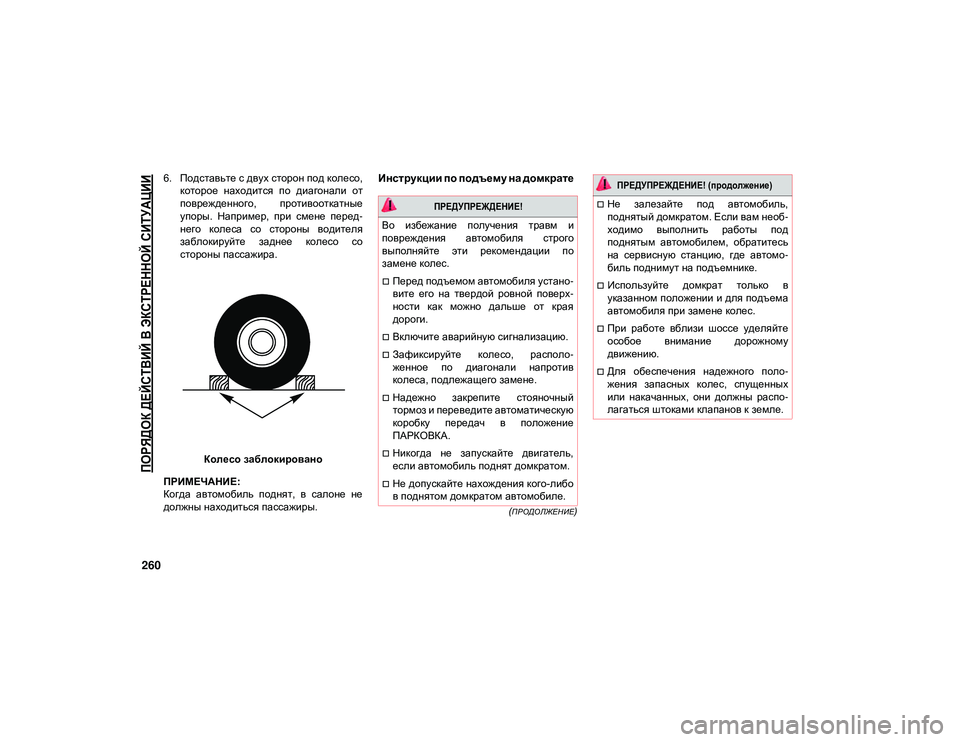

6. Подставьте с двух сторон под колесо,которое находится по диагонали от
поврежденного, противооткатные
упоры. Например, при смене перед -
него колеса со стороны водителя
заблокируйте заднее колесо со
стороны пассажира.
Колесо заблокировано
ПРИМЕЧАНИЕ:
Когда автомобиль поднят, в салоне не
должны находиться пассажиры.Инструкции по подъему на домкрате

ПРЕДУПРЕЖДЕНИЕ!

Во избежание получения травм и
повреждения автомобиля строго
выполняйте эти рекомендации по
замене колес.
Перед подъемом автомобиля устано -
вите его на твердой ровной поверх-
ности как можно дальше от края
дороги.
Включите аварийную сигнализацию.
Зафиксируйте колесо, располо -
женное по диагонали напротив
колеса, подлежащего замене.
Надежно закрепите стояночный
тормоз и переведите автоматическую
коробку передач в положение
ПАРКОВКА.
Никогда не запускайте двигатель,
если автомобиль поднят домкратом.
Не допускайте нахождения кого-либо
в поднятом домкратом автомобиле.
Не залезайте под автомобиль,
поднятый домкратом. Если вам необ -
ходимо выполнить работы под
поднятым автомобилем, обратитесь
на сервисную станцию, где автомо -
биль поднимут на подъемнике.
Используйте домкрат только в
указанном положении и для подъема
автомобиля при замене колес.
При работе вблизи шоссе уделяйте
особое внимание дорожному
движению.
Для обеспечения надежного поло -
жения запасных колес, спущенных
или накачанных, они должны распо -
лагаться штоками клапанов к земле.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 260

261

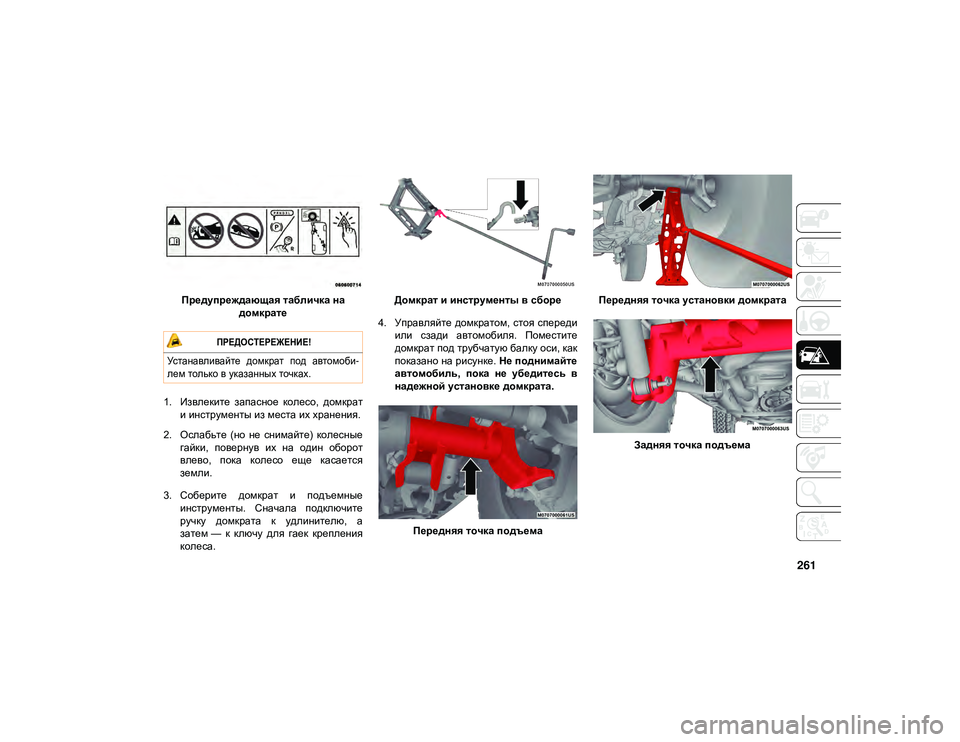

Предупреждающая табличка на домкрате
1. Извлеките запасное колесо, домкрат и инструменты из места их хранения.
2. Ослабьте (но не снимайте) колесные гайки, повернув их на один оборот
влево, пока колесо еще касается
земли.
3. Соберите домкрат и подъемные инструменты. Сначала подключите
ручку домкрата к удлинителю, а
затем — к ключу для гаек крепления
колеса. Домкрат и инструменты в сборе
4. Управляйте домкратом, стоя спереди или сзади автомобиля. Поместите
домкрат под трубчатую балку оси, как
показано на рисунке. Не поднимайте
автомобиль, пока не убедитесь в
надежной установке домкрата.
Передняя точка подъема Передняя точка установки домкрата
Задняя точка подъема

ПРЕДОСТЕРЕЖЕНИЕ!

Устанавливайте домкрат под автомоби-
лем только в указанных точках.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 261

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

262
Задняя точка установки домкрата

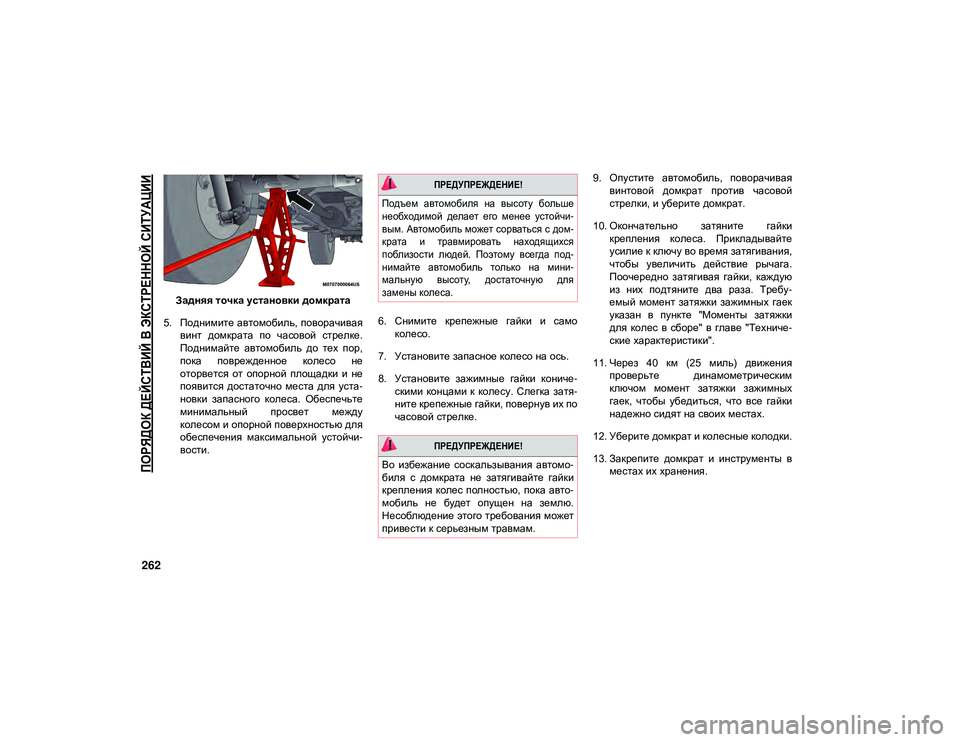

5. Поднимите автомобиль, поворачивая винт домкрата по часовой стрелке.
Поднимайте автомобиль до тех пор,
пока поврежденное колесо не
оторвется от опорной площадки и не
появится достаточно места для уста -
новки запасного колеса. Обеспечьте
минимальный просвет между
колесом и опорной поверхностью для
обеспечения максимальной устойчи -
вости. 6. Снимите крепежные гайки и само
колесо.
7. Установите запасное колесо на ось.
8. Установите зажимные гайки кониче -
скими концами к колесу. Слегка затя -
ните крепежные гайки, повернув их по
часовой стрелке. 9. Опустите автомобиль, поворачивая
винтовой домкрат против часовой
стрелки, и уберите домкрат.
10. Окончательно затяните гайки крепления колеса. Прикладывайте
усилие к ключу во время затягивания,
чтобы увеличить действие рычага.
Поочередно затягивая гайки, каждую
из них подтяните два раза. Требу -
емый момент затяжки зажимных гаек
указан в пункте "Моменты затяжки
для колес в сборе" в главе "Техниче -
ские характеристики".
11. Через 40 км (25 миль) движения проверьте динамометрическим
ключом момент затяжки зажимных
гаек, чтобы убедиться, что все гайки
надежно сидят на своих местах.
12. Уберите домкрат и колесные колодки.
13. Закрепите домкрат и инструменты в местах их хранения.

ПРЕДУПРЕЖДЕНИЕ!

Подъем автомобиля на высоту больше
необходимой делает его менее устойчи-
вым. Автомобиль может сорваться с дом -
крата и травмировать находящихся
поблизости людей. Поэтому всегда под -
нимайте автомобиль только на мини -
мальную высоту, достаточную для
замены колеса.

ПРЕДУПРЕЖДЕНИЕ!

Во избежание соскальзывания автомо -
биля с домкрата не затягивайте гайки
крепления колес полностью, пока авто -
мобиль не будет опущен на землю.
Несоблюдение этого требования может
привести к серьезным травмам.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 262

263

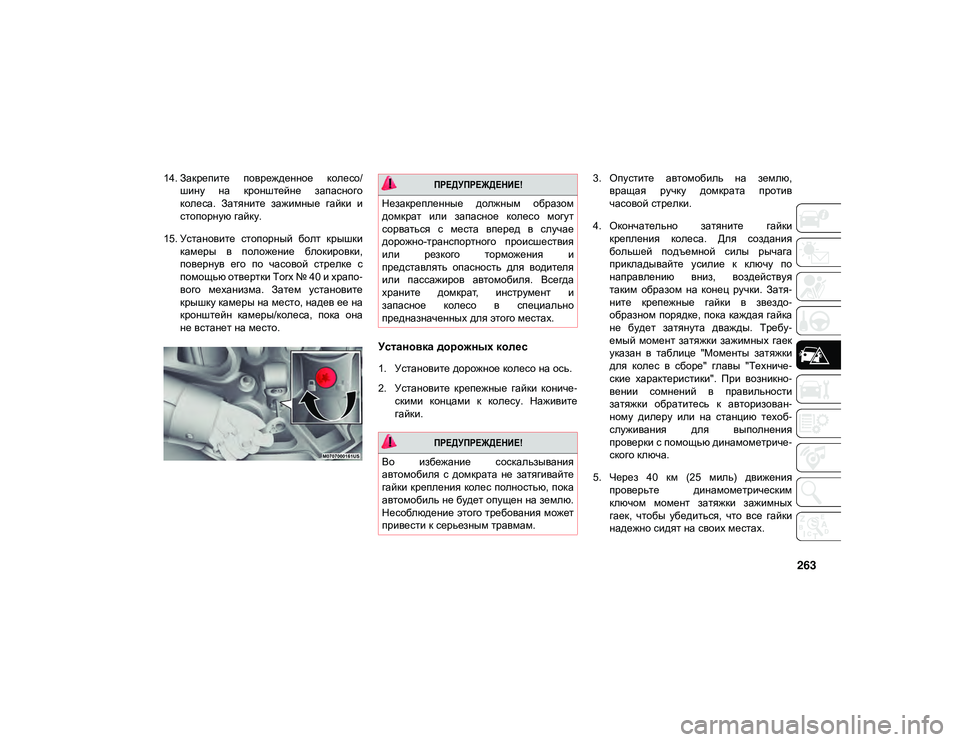

14. Закрепите поврежденное колесо/шину на кронштейне запасного
колеса. Затяните зажимные гайки и
стопорную гайку.
15. Установите стопорный болт крышки камеры в положение блокировки,
повернув его по часовой стрелке с
помощью отвертки Torx № 40 и храпо -
вого механизма. Затем установите
крышку камеры на место, надев ее на
кронштейн камеры/колеса, пока она
не встанет на место.
Установка дорожных колес
1. Установите дорожное колесо на ось.
2. Установите крепежные гайки кониче -
скими концами к колесу. Наживите
гайки. 3. Опустите автомобиль на землю,
вращая ручку домкрата против
часовой стрелки.
4. Окончательно затяните гайки крепления колеса. Для создания
большей подъемной силы рычага
прикладывайте усилие к ключу по
направлению вниз, воздействуя
таким образом на конец ручки. Затя -
ните крепежные гайки в звездо -
образном порядке, пока каждая гайка
не будет затянута дважды. Требу -
емый момент затяжки зажимных гаек
указан в таблице "Моменты затяжки
для колес в сборе" главы "Техниче -
ские характеристики". При возникно -
вении сомнений в правильности
затяжки обратитесь к авторизован -
ному дилеру или на станцию техоб -
служивания для выполнения
проверки с помощью динамометриче -
ского ключа.
5. Через 40 км (25 миль) движения проверьте динамометрическим
ключом момент затяжки зажимных
гаек, чтобы убедиться, что все гайки
надежно сидят на своих местах.

ПРЕДУПРЕЖДЕНИЕ!

Незакрепленные должным образом
домкрат или запасное колесо могут
сорваться с места вперед в случае
дорожно-транспортного происшествия
или резкого торможения и
представлять опасность для водителя
или пассажиров автомобиля. Всегда
храните домкрат, инструмент и
запасное колесо в специально
предназначенных для этого местах.

ПРЕДУПРЕЖДЕНИЕ!

Во избежание соскальзывания
автомобиля с домкрата не затягивайте
гайки крепления колес полностью, пока
автомобиль не будет опущен на землю.
Несоблюдение этого требования может
привести к серьезным травмам.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 263

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

264
ЗАПУСК ДВИГАТЕЛЯ ОТ
АККУМУЛЯТОРА ДРУГОГО
АВТОМОБИЛЯ
Двигатель автомобиля с разряженным
аккумулятором можно запустить от акку-
мулятора другого автомобиля с помощью
соединительных кабелей или с помощью
переносного вспомогательного аккумуля -
тора. При неправильном выполнении
запуск двигателя от другого автомобиля
может быть опасен, поэтому внима -
тельно следуйте инструкциям по выпол -
нению данной процедуры,
представленным в этом разделе. ПРИМЕЧАНИЕ:
При использовании переносного вспомо
-
гательного аккумулятора следуйте
инструкциям и мерам предосторожности,
указанным производителем.
Подготовка к запуску от другого
автомобиля

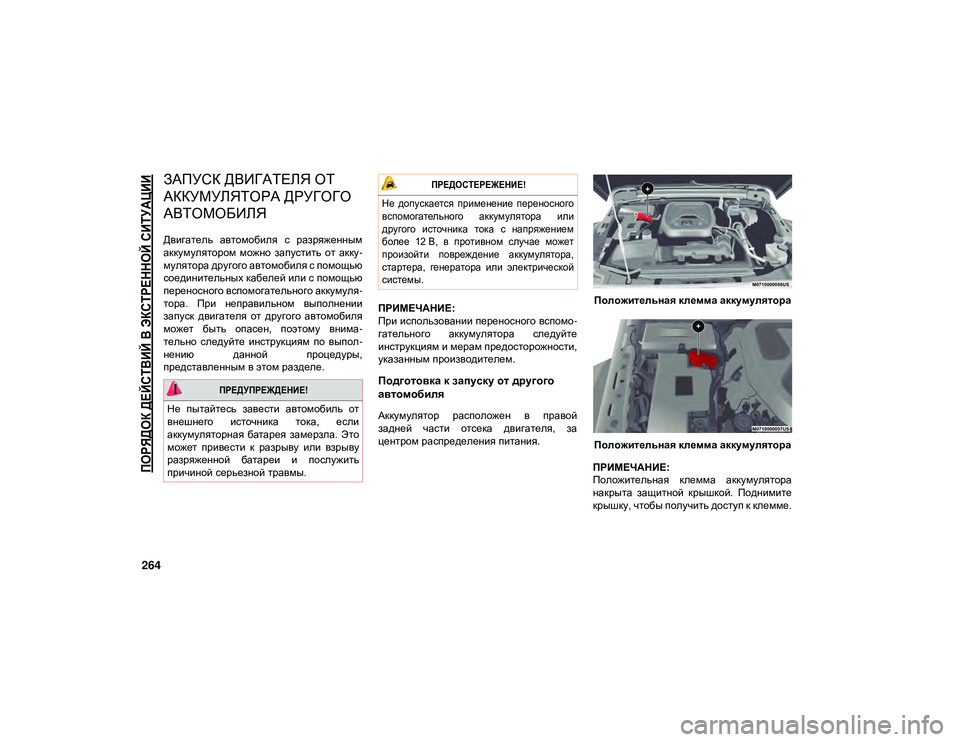

Аккумулятор расположен в правой
задней части отсека двигателя, за
центром распределения питания. Положительная клемма аккумулятора
Положительная клемма аккумулятора
ПРИМЕЧАНИЕ:
Положительная клемма аккумулятора
накрыта защитной крышкой. Поднимите
крышку, чтобы получить доступ к клемме.

ПРЕДУПРЕЖДЕНИЕ!

Не пытайтесь завести автомобиль от
внешнего источника тока, если
аккумуляторная батарея замерзла. Это
может привести к разрыву или взрыву
разряженной батареи и послужить
причиной серьезной травмы.

ПРЕДОСТЕРЕЖЕНИЕ!

Не допускается применение переносного
вспомогательного аккумулятора или
другого источника тока с напряжением
более 12 В, в противном случае может
произойти повреждение аккумулятора,
стартера, генератора или электрической
системы.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 264

265
ПРИМЕЧАНИЕ:
Никогда не используйте "быструю
зарядку" для запуска двигателя, так как
это может привести к повреждению элек-тронных систем автомобиля, в част-
ности, блоков управления зажиганием и
подачей топлива двигателя.
1. Включите стояночный тормоз, пере
-
ведите рычаг автоматической
коробки передач в положение
ПАРКОВКА и переведите зажигание в
положение OFF (ВЫКЛ.).

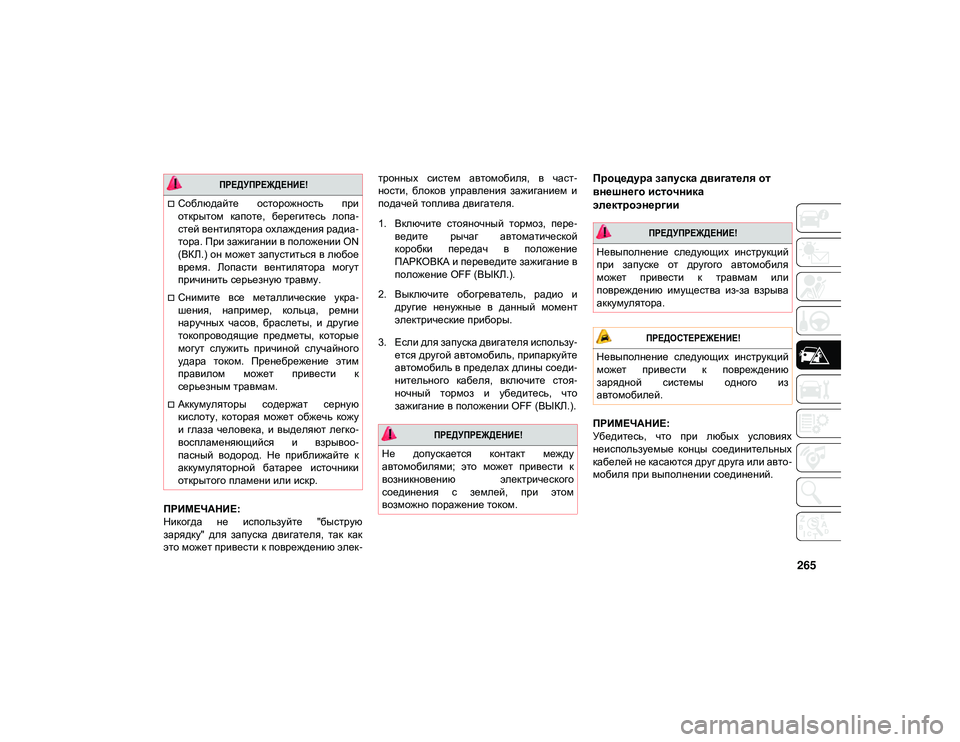

2. Выключите обогреватель, радио и другие ненужные в данный момент
электрические приборы.
3. Если для запуска двигателя использу -
ется другой автомобиль, припаркуйте
автомобиль в пределах длины соеди -
нительного кабеля, включите стоя -
ночный тормоз и убедитесь, что
зажигание в положении OFF (ВЫКЛ.).
Процедура запуска двигателя от
внешнего источника
электроэнергии
ПРИМЕЧАНИЕ:
Убедитесь, что при любых условиях
неиспользуемые концы соединительных
кабелей не касаются друг друга или авто -
мобиля при выполнении соединений.

ПРЕДУПРЕЖДЕНИЕ!

Соблюдайте осторожность при
открытом капоте, берегитесь лопа -
стей вентилятора охлаждения радиа -
тора. При зажигании в положении ON
(ВКЛ.) он может запуститься в любое
время. Лопасти вентилятора могут
причинить серьезную травму.
Снимите все металлические укра -
шения, например, кольца, ремни
наручных часов, браслеты, и другие
токопроводящие предметы, которые
могут служить причиной случайного
удара током. Пренебрежение этим
правилом может привести к
серьезным травмам.
Аккумуляторы содержат серную
кислоту, которая может обжечь кожу
и глаза человека, и выделяют легко -
воспламеняющийся и взрывоо -
пасный водород. Не приближайте к
аккумуляторной батарее источники
открытого пламени или искр.

ПРЕДУПРЕЖДЕНИЕ!

Не допускается контакт между
автомобилями; это может привести к
возникновению электрического
соединения с землей, при этом
возможно поражение током.

ПРЕДУПРЕЖДЕНИЕ!

Невыполнение следующих инструкций
при запуске от другого автомобиля
может привести к травмам или
повреждению имущества из-за взрыва
аккумулятора.

ПРЕДОСТЕРЕЖЕНИЕ!

Невыполнение следующих инструкций
может привести к повреждению
зарядной системы одного из
автомобилей.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 265

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

266

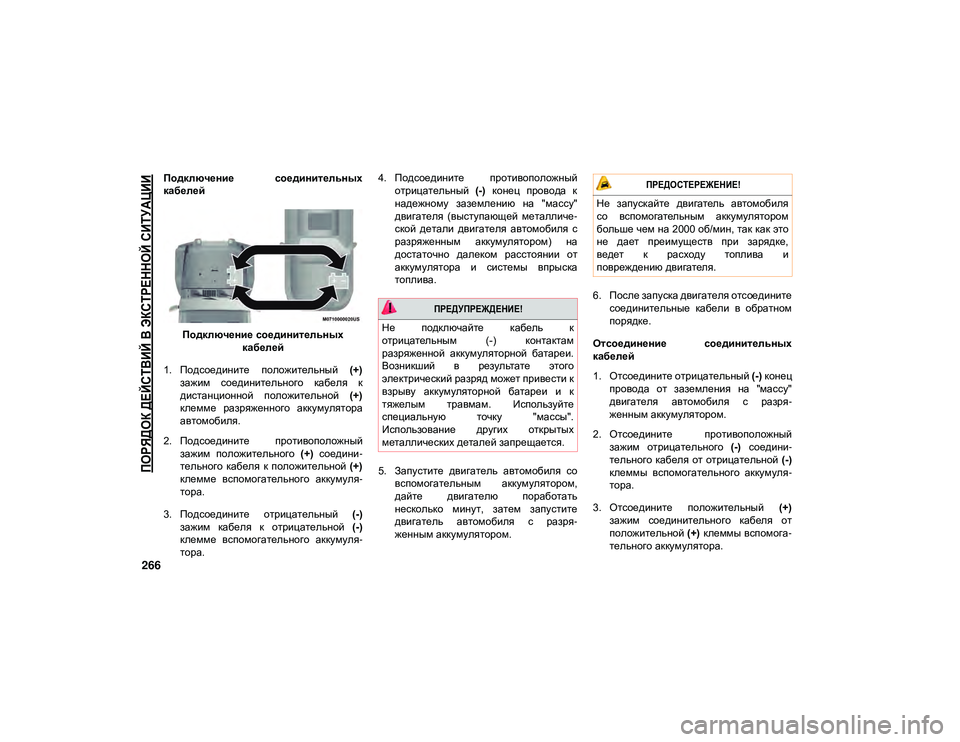

Подключение соединительных
кабелейПодключение соединительных кабелей
1. Подсоедините положительный (+)
зажим соединительного кабеля к
дистанционной положительной (+)
клемме разряженного аккумулятора
автомобиля.
2. Подсоедините противоположный зажим положительного (+) соедини -
тельного кабеля к положительной (+)
клемме вспомогательного аккумуля -
тора.
3. Подсоедините отрицательный (-)
зажим кабеля к отрицательной (-)
клемме вспомогательного аккумуля -
тора. 4. Подсоедините противоположный
отрицательный (-) конец провода к
надежному заземлению на "массу"
двигателя (выступающей металличе -
ской детали двигателя автомобиля с
разряженным аккумулятором) на
достаточно далеком расстоянии от
аккумулятора и системы впрыска
топлива.
5. Запустите двигатель автомобиля со вспомогательным аккумулятором,
дайте двигателю поработать
несколько минут, затем запустите
двигатель автомобиля с разря -
женным аккумулятором. 6. После запуска двигателя отсоедините
соединительные кабели в обратном
порядке.
Отсоединение соединительных
кабелей
1. Отсоедините отрицательный (-) конец
провода от заземления на "массу"
двигателя автомобиля с разря -
женным аккумулятором.
2. Отсоедините противоположный зажим отрицательного (-) соедини -
тельного кабеля от отрицательной (-)
клеммы вспомогательного аккумуля -
тора.
3. Отсоедините положительный (+)
зажим соединительного кабеля от
положительной (+) клеммы вспомога -
тельного аккумулятора.

ПРЕДУПРЕЖДЕНИЕ!

Не подключайте кабель к
отрицательным (-) контактам
разряженной аккумуляторной батареи.
Возникший в результате этого
электрический разряд может привести к
взрыву аккумуляторной батареи и к
тяжелым травмам. Используйте
специальную точку "массы".
Использование других открытых
металлических деталей запрещается.

ПРЕДОСТЕРЕЖЕНИЕ!

Не запускайте двигатель автомобиля
со вспомогательным аккумулятором
больше чем на 2000 об/мин, так как это
не дает преимуществ при зарядке,
ведет к расходу топлива и
повреждению двигателя.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 266

267
4. Отсоедините противоположный поло-
жительный (+) конец провода от
дистанционной положительной (+)
клеммы автомобиля с разряженным
аккумулятором.
5. Установите защитную крышку на дистанционную положительную (+)
клемму автомобиля с разряженным
аккумулятором.
При частой необходимости запуска
двигателя от внешнего источника обра -
титесь к уполномоченному дилеру для
проверки аккумулятора и зарядного
устройства.ПЕРЕГРЕВ ДВИГАТЕЛЯ

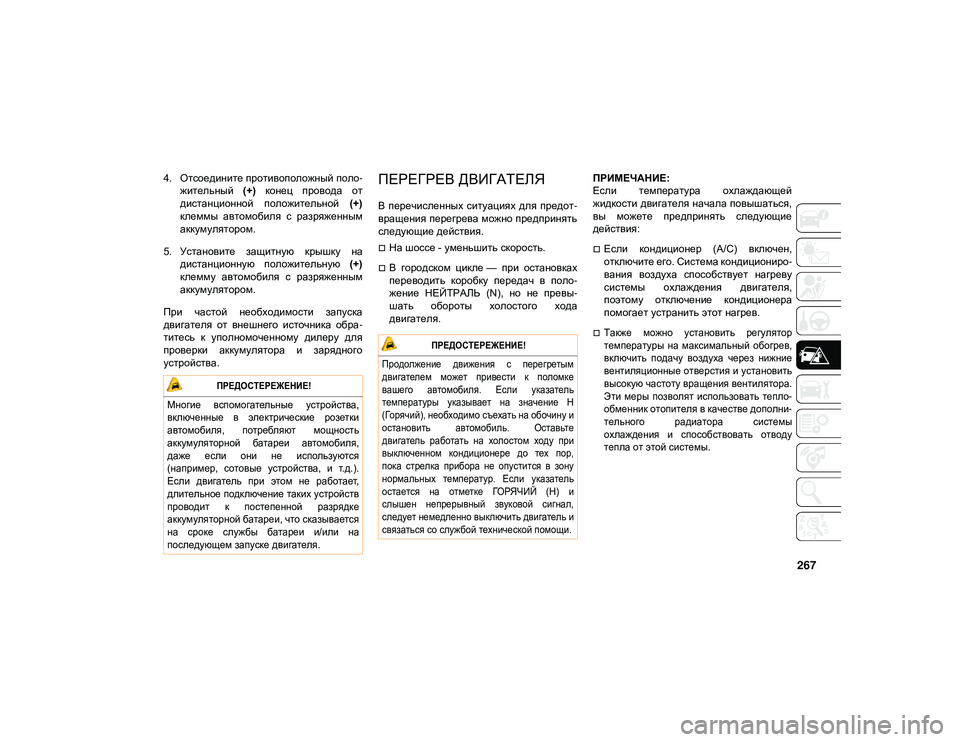

В перечисленных ситуациях для предот-
вращения перегрева можно предпринять
следующие действия.
На шоссе - уменьшить скорость.
В городском цикле — при остановках
переводить коробку передач в поло -
жение НЕЙТРАЛЬ (N), но не превы -
шать обороты холостого хода
двигателя. ПРИМЕЧАНИЕ:
Если температура охлаждающей
жидкости двигателя начала повышаться,
вы можете предпринять следующие
действия:
Если кондиционер (A/C) включен,
отключите его. Система кондициониро
-
вания воздуха способствует нагреву
системы охлаждения двигателя,
поэтому отключение кондиционера
помогает устранить этот нагрев.

Также можно установить регулятор
температуры на максимальный обогрев,
включить подачу воздуха через нижние
вентиляционные отверстия и установить
высокую частоту вращения вентилятора.
Эти меры позволят использовать тепло -
обменник отопителя в качестве дополни -
тельного радиатора системы
охлаждения и способствовать отводу
тепла от этой системы.

ПРЕДОСТЕРЕЖЕНИЕ!

Многие вспомогательные устройства,
включенные в электрические розетки
автомобиля, потребляют мощность
аккумуляторной батареи автомобиля,
даже если они не используются
(например, сотовые устройства, и т.д.).
Если двигатель при этом не работает,
длительное подключение таких устройств
проводит к постепенной разрядке
аккумуляторной батареи, что сказывается
на сроке службы батареи и/или на
последующем запуске двигателя.

ПРЕДОСТЕРЕЖЕНИЕ!
Продолжение движения с перегретым
двигателем может привести к поломке
вашего автомобиля. Если указатель
температуры указывает на значение H
(Горячий), необходимо съехать на обочину и
остановить автомобиль. Оставьте
двигатель работать на холостом ходу при
выключенном кондиционере до тех пор,
пока стрелка прибора не опустится в зону
нормальных температур. Если указатель
остается на отметке ГОРЯЧИЙ (H) и
слышен непрерывный звуковой сигнал,
следует немедленно выключить двигатель и
связаться со службой технической помощи.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 267

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

268
РЫЧАГ РУЧНОГО ВЫВОДА
АКПП ИЗ ПАРКИНГА
Для перемещения автомобиля в случаях,
когда коробка передач не переключается
из положения ПАРКОВКА (P) (например,села аккумуляторная батарея), можно
использовать рычаг ручного вывода
АКПП из паркинга.
Для использования рычага ручного
вывода АКПП из паркинга выполните
следующие действия.
1. Полностью включите стояночный
тормоз.
2. С помощью небольшой отвертки или другого подобного инструмента
снимите крышку рычага ручного
вывода АКПП из паркинга, располо -
женную над рычагом переключения
коробки передач, чтобы получить
доступ к страховочному ремню.

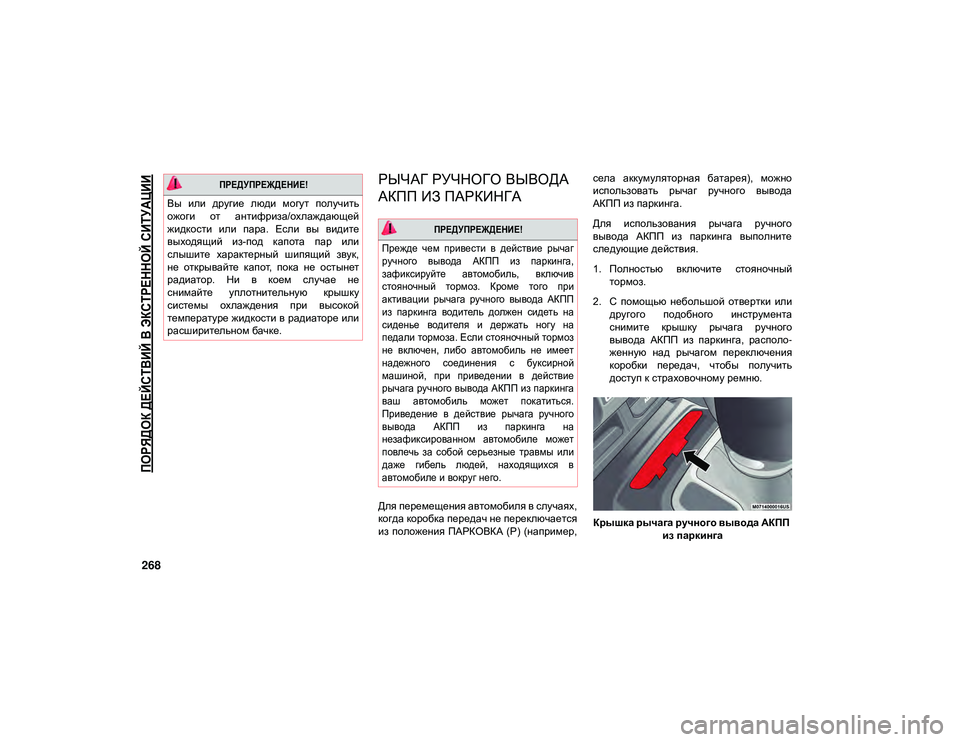

Крышка рычага ручного вывода АКПП из паркинга

ПРЕДУПРЕЖДЕНИЕ!

Вы или другие люди могут получить
ожоги от антифриза/охлаждающей
жидкости или пара. Если вы видите
выходящий из-под капота пар или
слышите характерный шипящий звук,
не открывайте капот, пока не остынет
радиатор. Ни в коем случае не
снимайте уплотнительную крышку
системы охлаждения при высокой
температуре жидкости в радиаторе или
расширительном бачке.

ПРЕДУПРЕЖДЕНИЕ!

Прежде чем привести в действие рычаг
ручного вывода АКПП из паркинга,
зафиксируйте автомобиль, включив
стояночный тормоз. Кроме того при
активации рычага ручного вывода АКПП
из паркинга водитель должен сидеть на
сиденье водителя и держать ногу на
педали тормоза. Если стояночный тормоз
не включен, либо автомобиль не имеет
надежного соединения с буксирной
машиной, при приведении в действие
рычага ручного вывода АКПП из паркинга
ваш автомобиль может покатиться.
Приведение в действие рычага ручного
вывода АКПП из паркинга на
незафиксированном автомобиле может
повлечь за собой серьезные травмы или
даже гибель людей, находящихся в
автомобиле и вокруг него.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 268
