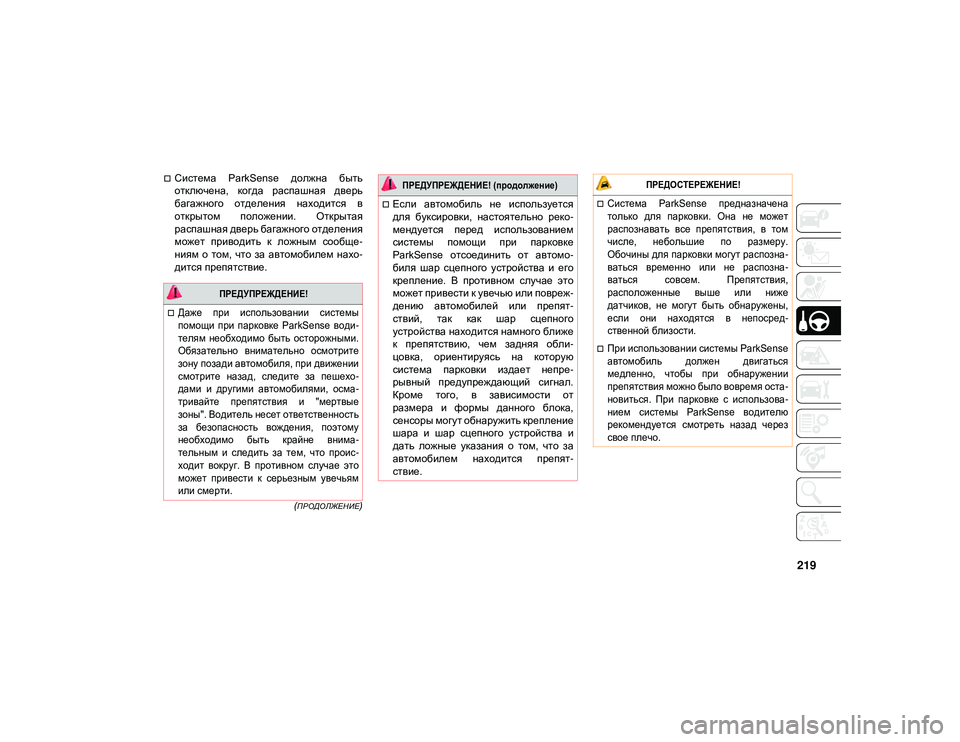

JEEP WRANGLER UNLIMITED 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

219
(ПРОДОЛЖЕНИЕ)
Система ParkSense должна быть
отключена, когда распашная дверь
багажного отделения находится в
открытом положении. Открытая
распашная дверь багажного отделения
может приводить к ложным сообще-
ниям о том, что за автомобилем нахо -
дится препятствие.

ПРЕДУПРЕЖДЕНИЕ!

Даже при использовании системы
помощи при парковке ParkSense води -
телям необходимо быть осторожными.
Обязательно внимательно осмотрите
зону позади автомобиля, при движении
смотрите назад, следите за пешехо -
дами и другими автомобилями, осма -
тривайте препятствия и "мертвые
зоны". Водитель несет ответственность
за безопасность вождения, поэтому
необходимо быть крайне внима -
тельным и следить за тем, что проис -
ходит вокруг. В противном случае это
может привести к серьезным увечьям
или смерти.

Если автомобиль не используется
для буксировки, настоятельно реко -
мендуется перед использованием
системы помощи при парковке
ParkSense отсоединить от автомо -
биля шар сцепного устройства и его
крепление. В противном случае это
может привести к увечью или повреж -
дению автомобилей или препят -
ствий, так как шар сцепного
устройства находится намного ближе
к препятствию, чем задняя обли -
цовка, ориентируясь на которую
система парковки издает непре -
рывный предупреждающий сигнал.
Кроме того, в зависимости от
размера и формы данного блока,
сенсоры могут обнаружить крепление
шара и шар сцепного устройства и
дать ложные указания о том, что за
автомобилем находится препят -
ствие.

ПРЕДУПРЕЖДЕНИЕ! (продолжение) ПРЕДОСТЕРЕЖЕНИЕ!

Система ParkSense предназначена
только для парковки. Она не может
распознавать все препятствия, в том
числе, небольшие по размеру.
Обочины для парковки могут распозна -
ваться временно или не распозна -
ваться совсем. Препятствия,
расположенные выше или ниже
датчиков, не могут быть обнаружены,
если они находятся в непосред -
ственной близости.
При использовании системы ParkSense
автомобиль должен двигаться
медленно, чтобы при обнаружении
препятствия можно было вовремя оста -
новиться. При парковке с использова -
нием системы ParkSense водителю
рекомендуется смотреть назад через
свое плечо.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 219

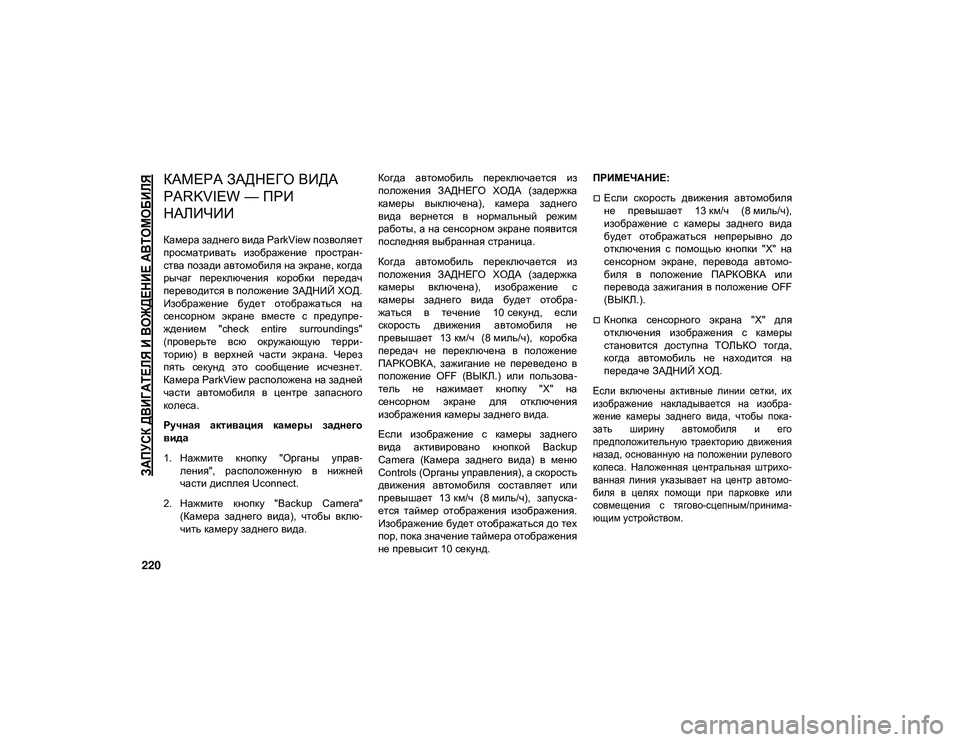

ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ

220
КАМЕРА ЗАДНЕГО ВИДА
PARKVIEW — ПРИ
НАЛИЧИИ
Камера заднего вида ParkView позволяет
просматривать изображение простран-
ства позади автомобиля на экране, когда
рычаг переключения коробки передач
переводится в положение ЗАДНИЙ ХОД.
Изображение будет отображаться на
сенсорном экране вместе с предупре -
ждением "check entire surroundings"
(проверьте всю окружающую терри -
торию) в верхней части экрана. Через
пять секунд это сообщение исчезнет.
Камера ParkView расположена на задней
части автомобиля в центре запасного
колеса.
Ручная активация камеры заднего
вида
1. Нажмите кнопку "Органы управ -
ления", расположенную в нижней
части дисплея Uconnect.
2. Нажмите кнопку "Backup Camera" (Камера заднего вида), чтобы вклю -
чить камеру заднего вида. Когда автомобиль переключается из
положения ЗАДНЕГО ХОДА (задержка
камеры выключена), камера заднего
вида вернется в нормальный режим
работы, а на сенсорном экране появится
последняя выбранная страница.
Когда автомобиль переключается из
положения ЗАДНЕГО ХОДА (задержка
камеры включена), изображение с
камеры заднего вида будет отобра
-
жаться в течение 10 секунд, если
скорость движения автомобиля не
превышает 13 км/ч (8 миль/ч), коробка
передач не переключена в положение
ПАРКОВКА, зажигание не переведено в
положение OFF (ВЫКЛ.) или пользова -
тель не нажимает кнопку "X" на
сенсорном экране для отключения
изображения камеры заднего вида.
Если изображение с камеры заднего
вида активировано кнопкой Backup
Camera (Камера заднего вида) в меню
Controls (Органы управления), а скорость
движения автомобиля составляет или
превышает 13 км/ч (8 миль/ч), запуска -
ется таймер отображения изображения.
Изображение будет отображаться до тех
пор, пока значение таймера отображения
не превысит 10 секунд. ПРИМЕЧАНИЕ:
Если скорость движения автомобиля
не превышает 13 км/ч (8 миль/ч),
изображение с камеры заднего вида
будет отображаться непрерывно до
отключения с помощью кнопки "X" на
сенсорном экране, перевода автомо
-
биля в положение ПАРКОВКА или
перевода зажигания в положение OFF
(ВЫКЛ.).
Кнопка сенсорного экрана "X" для
отключения изображения с камеры
становится доступна ТОЛЬКО тогда,
когда автомобиль не находится на
передаче ЗАДНИЙ ХОД.

Если включены активные линии сетки, их
изображение накладывается на изобра -
жение камеры заднего вида, чтобы пока -
зать ширину автомобиля и его
предположительную траекторию движения
назад, основанную на положении рулевого
колеса. Наложенная центральная штрихо -
ванная линия указывает на центр автомо -
биля в целях помощи при парковке или
совмещения с тягово-сцепным/принима -
ющим устройством.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 220

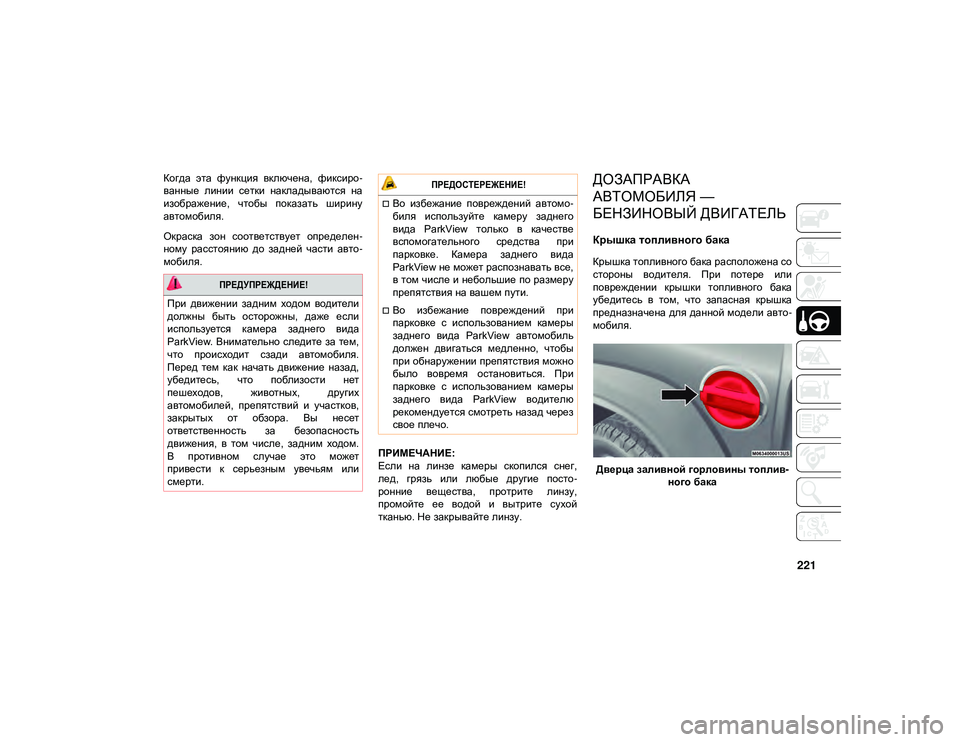

221
Когда эта функция включена, фиксиро-
ванные линии сетки накладываются на
изображение, чтобы показать ширину
автомобиля.
Окраска зон соответствует определен -
ному расстоянию до задней части авто -
мобиля.
ПРИМЕЧАНИЕ:
Если на линзе камеры скопился снег,
лед, грязь или любые другие посто-
ронние вещества, протрите линзу,
промойте ее водой и вытрите сухой
тканью. Не закрывайте линзу.ДОЗАПРАВКА
АВТОМОБИЛЯ —
БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
Крышка топливного бака
Крышка топливного бака расположена со
стороны водителя. При потере или
повреждении крышки топливного бака
убедитесь в том, что запасная крышка
предназначена для данной модели авто -
мобиля.
Дверца заливной горловины топлив -
ного бака

ПРЕДУПРЕЖДЕНИЕ!

При движении задним ходом водители
должны быть осторожны, даже если
используется камера заднего вида
ParkView. Внимательно следите за тем,
что происходит сзади автомобиля.
Перед тем как начать движение назад,
убедитесь, что поблизости нет
пешеходов, животных, других
автомобилей, препятствий и участков,
закрытых от обзора. Вы несет
ответственность за безопасность
движения, в том числе, задним ходом.
В противном случае это может
привести к серьезным увечьям или
смерти.

ПРЕДОСТЕРЕЖЕНИЕ!

Во избежание повреждений автомо -
биля используйте камеру заднего
вида ParkView только в качестве
вспомогательного средства при
парковке. Камера заднего вида
ParkView не может распознавать все,
в том числе и небольшие по размеру
препятствия на вашем пути.
Во избежание повреждений при
парковке с использованием камеры
заднего вида ParkView автомобиль
должен двигаться медленно, чтобы
при обнаружении препятствия можно
было вовремя остановиться. При
парковке с использованием камеры
заднего вида ParkView водителю
рекомендуется смотреть назад через
свое плечо.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 221

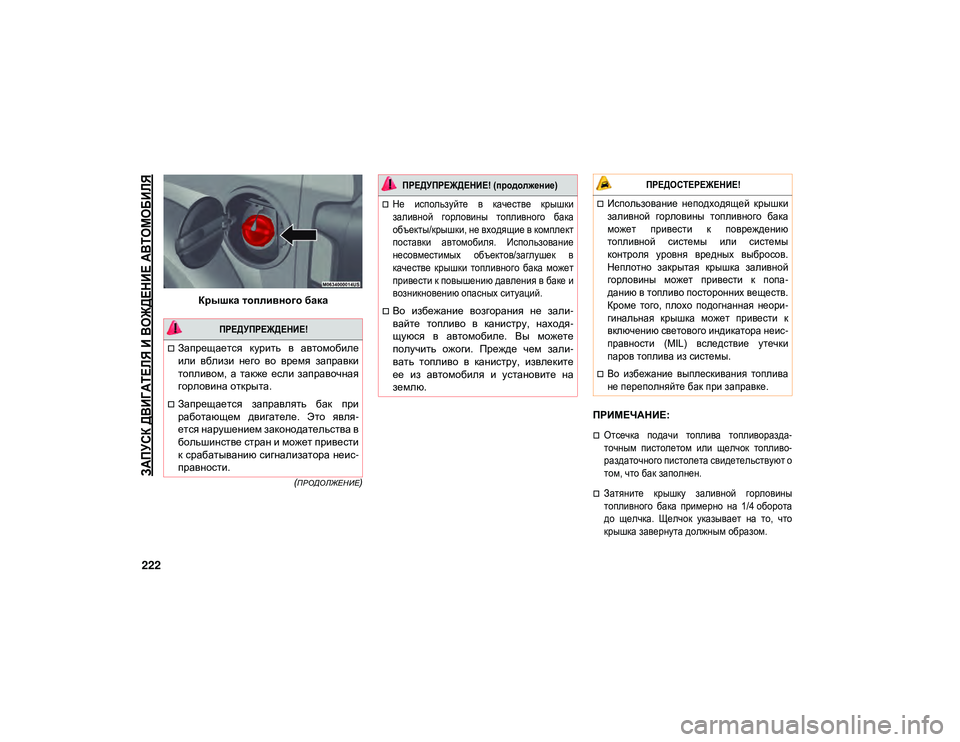

ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ

222
(ПРОДОЛЖЕНИЕ)
Крышка топливного бакаПРИМЕЧАНИЕ:

Отсечка подачи топлива топливоразда-
точным пистолетом или щелчок топливо -
раздаточного пистолета свидетельствуют о
том, что бак заполнен.
Затяните крышку заливной горловины
топливного бака примерно на 1/4 оборота
до щелчка. Щелчок указывает на то, что
крышка завернута должным образом.
ПРЕДУПРЕЖДЕНИЕ!

Запрещается курить в автомобиле
или вблизи него во время заправки
топливом, а также если заправочная
горловина открыта.
Запрещается заправлять бак при
работающем двигателе. Это явля -
ется нарушением законодательства в
большинстве стран и может привести
к срабатыванию сигнализатора неис-
правности.

Не используйте в качестве крышки
заливной горловины топливного бака
объекты/крышки, не входящие в комплект
поставки автомобиля. Использование
несовместимых объектов/заглушек в
качестве крышки топливного бака может
привести к повышению давления в баке и
возникновению опасных ситуаций.

Во избежание возгорания не зали -
вайте топливо в канистру, находя -
щуюся в автомобиле. Вы можете
получить ожоги. Прежде чем зали -
вать топливо в канистру, извлеките
ее из автомобиля и установите на
землю.

ПРЕДУПРЕЖДЕНИЕ! (продолжение) ПРЕДОСТЕРЕЖЕНИЕ!

Использование неподходящей крышки
заливной горловины топливного бака
может привести к повреждению
топливной системы или системы
контроля уровня вредных выбросов.
Неплотно закрытая крышка заливной
горловины может привести к попа -
данию в топливо посторонних веществ.
Кроме того, плохо подогнанная неори -
гинальная крышка может привести к
включению светового индикатора неис -
правности (MIL) вследствие утечки
паров топлива из системы.
Во избежание выплескивания топлива
не переполняйте бак при заправке.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 222

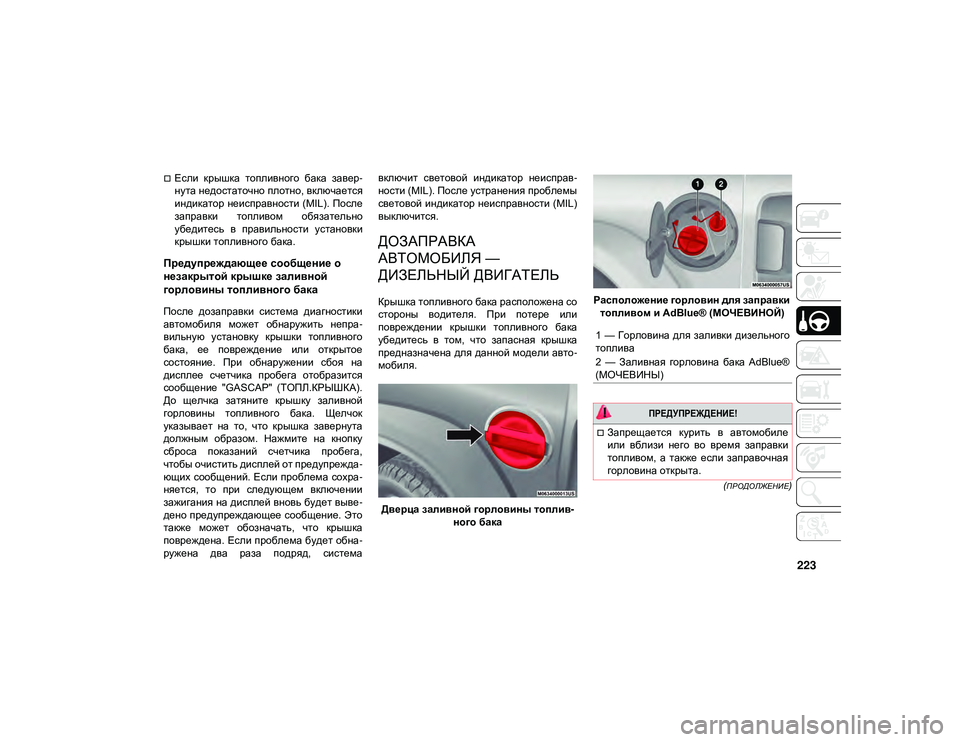

223
(ПРОДОЛЖЕНИЕ)
Если крышка топливного бака завер-
нута недостаточно плотно, включается
индикатор неисправности (MIL). После
заправки топливом обязательно
убедитесь в правильности установки
крышки топливного бака.
Предупреждающее сообщение о
незакрытой крышке заливной
горловины топливного бака
После дозаправки система диагностики
автомобиля может обнаружить непра -
вильную установку крышки топливного
бака, ее повреждение или открытое
состояние. При обнаружении сбоя на
дисплее счетчика пробега отобразится
сообщение "GASCAP" (ТОПЛ.КРЫШКА).
До щелчка затяните крышку заливной
горловины топливного бака. Щелчок
указывает на то, что крышка завернута
должным образом. Нажмите на кнопку
сброса показаний счетчика пробега,
чтобы очистить дисплей от предупрежда -
ющих сообщений. Если проблема сохра -
няется, то при следующем включении
зажигания на дисплей вновь будет выве -
дено предупреждающее сообщение. Это
также может обозначать, что крышка
повреждена. Если проблема будет обна -
ружена два раза подряд, система включит световой индикатор неисправ
-
ности (MIL). После устранения проблемы
световой индикатор неисправности (MIL)
выключится.
ДОЗАПРАВКА
АВТОМОБИЛЯ —
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
Крышка топливного бака расположена со
стороны водителя. При потере или
повреждении крышки топливного бака
убедитесь в том, что запасная крышка
предназначена для данной модели авто -
мобиля.
Дверца заливной горловины топлив -
ного бака Расположение горловин для заправки
топливом и AdBlue® (МОЧЕВИНОЙ)
1 — Горловина для заливки дизельного
топлива
2 — Заливная горловина бака AdBlue®
(МОЧЕВИНЫ)

ПРЕДУПРЕЖДЕНИЕ!

Запрещается курить в автомобиле
или вблизи него во время заправки
топливом, а также если заправочная
горловина открыта.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 223

ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ

224
ПРИМЕЧАНИЕ:

Отсечка подачи топлива топливоразда-
точным пистолетом или щелчок топливо -
раздаточного пистолета свидетельствуют о
том, что бак заполнен.
Затяните крышку заливной горловины
топливного бака примерно на 1/4 оборота
до щелчка. Щелчок указывает на то, что
крышка завернута должным образом.

Если крышка топливного бака завер -
нута недостаточно плотно, включается
индикатор неисправности (MIL). После
заправки топливом обязательно
убедитесь в правильности установки
крышки топливного бака.
Запрещается заправлять бак при
работающем двигателе. Это явля -
ется нарушением законодательства в
большинстве стран и может привести
к срабатыванию сигнализатора неис-
правности.

Не используйте в качестве крышки
заливной горловины топливного бака
объекты/крышки, не входящие в комплект
поставки автомобиля. Использование
несовместимых объектов/заглушек в
качестве крышки топливного бака может
привести к повышению давления в баке и
возникновению опасных ситуаций.

Во избежание возгорания не зали -
вайте топливо в канистру, находя -
щуюся в автомобиле. Вы можете
получить ожоги. Прежде чем зали -
вать топливо в канистру, извлеките
ее из автомобиля и установите на
землю.

ПРЕДУПРЕЖДЕНИЕ! (продолжение) ПРЕДОСТЕРЕЖЕНИЕ!
Использование неподходящей крышки
заливной горловины топливного бака
может привести к повреждению
топливной системы или системы
контроля уровня вредных выбросов.
Неплотно закрытая крышка заливной
горловины может привести к попаданию в
топливо посторонних веществ. Кроме
того, плохо подогнанная неоригинальная
крышка может привести к включению
светового индикатора неисправности
(MIL) вследствие утечки паров топлива из
системы.

Во избежание выплескивания топлива
не переполняйте бак при заправке.

ПРЕДОСТЕРЕЖЕНИЕ!
Для дизельных двигателей используйте
только дизельное топливо для автомобилей
в соответствии с Европейскими
спецификациями EN 590. Использование
других продуктов или смесей может
привести к повреждению двигателя, не
подлежащему ремонту, и, следовательно,
аннулированию гарантии из-за
повреждения. Если вы случайно залили
другие типы топлива в бак, не запускайте
двигатель. Слейте бак. Если двигатель
работал даже в течение очень
ограниченного времени, необходимо не
только опорожнить топливный бак, но и
остальные контуры питания.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 224

225

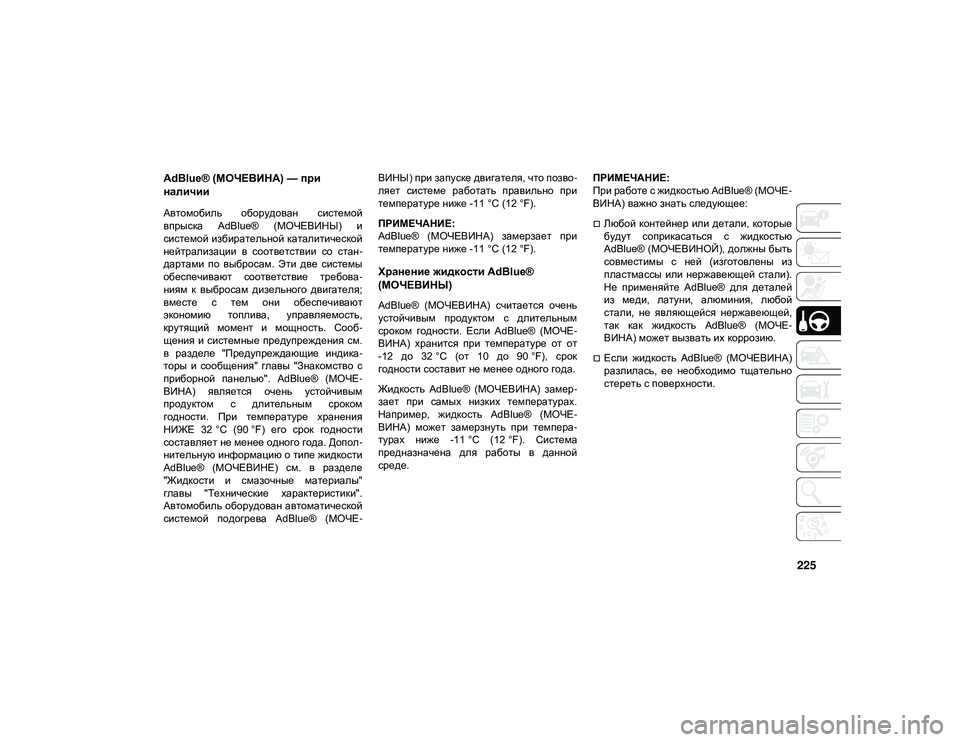

AdBlue® (МОЧЕВИНА) — при
наличии
Автомобиль оборудован системой
впрыска AdBlue® (МОЧЕВИНЫ) и
системой избирательной каталитической
нейтрализации в соответствии со стан-
дартами по выбросам. Эти две системы
обеспечивают соответствие требова -
ниям к выбросам дизельного двигателя;
вместе с тем они обеспечивают
экономию топлива, управляемость,
крутящий момент и мощность. Сооб -
щения и системные предупреждения см.
в разделе "Предупреждающие индика -
торы и сообщения" главы "Знакомство с
приборной панелью". AdBlue® (МОЧЕ -
ВИНА) является очень устойчивым
продуктом с длительным сроком
годности. При температуре хранения
НИЖЕ 32 °C (90 °F) его срок годности
составляет не менее одного года. Допол -
нительную информацию о типе жидкости
AdBlue® (МОЧЕВИНЕ) см. в разделе
"Жидкости и смазочные материалы"
главы "Технические характеристики".
Автомобиль оборудован автоматической
системой подогрева AdBlue® (МОЧЕ -ВИНЫ) при запуске двигателя, что позво
-
ляет системе работать правильно при
температуре ниже -11 °C (12 °F).
ПРИМЕЧАНИЕ:
AdBlue® (МОЧЕВИНА) замерзает при
температуре ниже -11 °C (12 °F).
Хранение жидкости AdBlue®
(МОЧЕВИНЫ)
AdBlue® (МОЧЕВИНА) считается очень
устойчивым продуктом с длительным
сроком годности. Если AdBlue® (МОЧЕ -
ВИНА) хранится при температуре от от
-12 до 32 °C (от 10 до 90 °F), срок годности составит не менее одного года.
Жидкость AdBlue® (МОЧЕВИНА) замер -
зает при самых низких температурах.
Например, жидкость AdBlue® (МОЧЕ -
ВИНА) может замерзнуть при темпера -
турах ниже -11 °C (12 °F). Система
предназначена для работы в данной
среде. ПРИМЕЧАНИЕ:
При работе с жидкостью AdBlue® (МОЧЕ
-
ВИНА) важно знать следующее:
Любой контейнер или детали, которые
будут соприкасаться с жидкостью
AdBlue® (МОЧЕВИНОЙ), должны быть
совместимы с ней (изготовлены из
пластмассы или нержавеющей стали).
Не применяйте AdBlue® для деталей
из меди, латуни, алюминия, любой
стали, не являющейся нержавеющей,
так как жидкость AdBlue® (МОЧЕ -
ВИНА) может вызвать их коррозию.
Если жидкость AdBlue® (МОЧЕВИНА)
разлилась, ее необходимо тщательно
стереть с поверхности.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 225

ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ

226

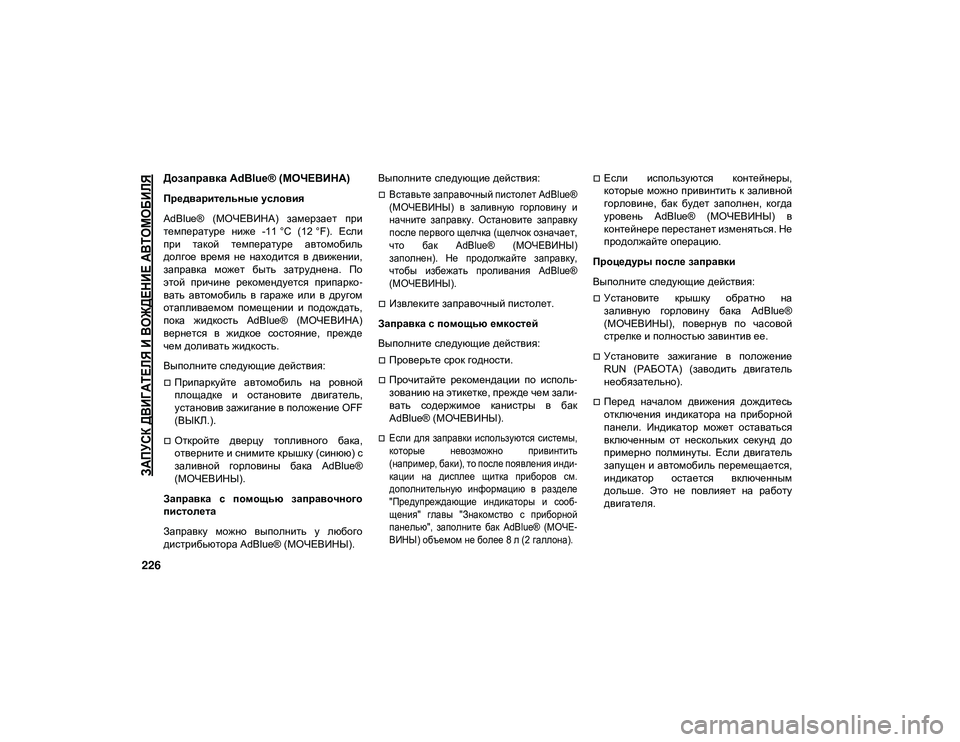

Дозаправка AdBlue® (МОЧЕВИНА)
Предварительные условия
AdBlue® (МОЧЕВИНА) замерзает при
температуре ниже -11 °C (12 °F). Если
при такой температуре автомобиль
долгое время не находится в движении,
заправка может быть затруднена. По
этой причине рекомендуется припарко-
вать автомобиль в гараже или в другом
отапливаемом помещении и подождать,
пока жидкость AdBlue® (МОЧЕВИНА)
вернется в жидкое состояние, прежде
чем доливать жидкость.
Выполните следующие действия:
Припаркуйте автомобиль на ровной
площадке и остановите двигатель,
установив зажигание в положение OFF
(ВЫКЛ.).
Откройте дверцу топливного бака,
отверните и снимите крышку (синюю) с
заливной горловины бака AdBlue®
(МОЧЕВИНЫ).
Заправка с помощью заправочного
пистолета
Заправку можно выполнить у любого
дистрибьютора AdBlue® (МОЧЕВИНЫ). Выполните следующие действия:

Вставьте заправочный пистолет AdBlue®
(МОЧЕВИНЫ) в заливную горловину и
начните заправку. Остановите заправку
после первого щелчка (щелчок означает,
что бак AdBlue® (МОЧЕВИНЫ)
заполнен). Не продолжайте заправку,
чтобы избежать проливания AdBlue®
(МОЧЕВИНЫ).

Извлеките заправочный пистолет.
Заправка с помощью емкостей
Выполните следующие действия:
Проверьте срок годности.
Прочитайте рекомендации по исполь -
зованию на этикетке, прежде чем зали -
вать содержимое канистры в бак
AdBlue® (МОЧЕВИНЫ).

Если для заправки используются системы,
которые невозможно привинтить
(например, баки), то после появления инди -
кации на дисплее щитка приборов см.
дополнительную информацию в разделе
"Предупреждающие индикаторы и сооб -
щения" главы "Знакомство с приборной
панелью", заполните бак AdBlue® (МОЧЕ -
ВИНЫ) объемом не более 8 л (2 галлона).

Если используются контейнеры,
которые можно привинтить к заливной
горловине, бак будет заполнен, когда
уровень AdBlue® (МОЧЕВИНЫ) в
контейнере перестанет изменяться. Не
продолжайте операцию.
Процедуры после заправки
Выполните следующие действия:
Установите крышку обратно на
заливную горловину бака AdBlue®
(МОЧЕВИНЫ), повернув по часовой
стрелке и полностью завинтив ее.
Установите зажигание в положение
RUN (РАБОТА) (заводить двигатель
необязательно).
Перед началом движения дождитесь
отключения индикатора на приборной
панели. Индикатор может оставаться
включенным от нескольких секунд до
примерно полминуты. Если двигатель
запущен и автомобиль перемещается,
индикатор остается включенным
дольше. Это не повлияет на работу
двигателя.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 226

227

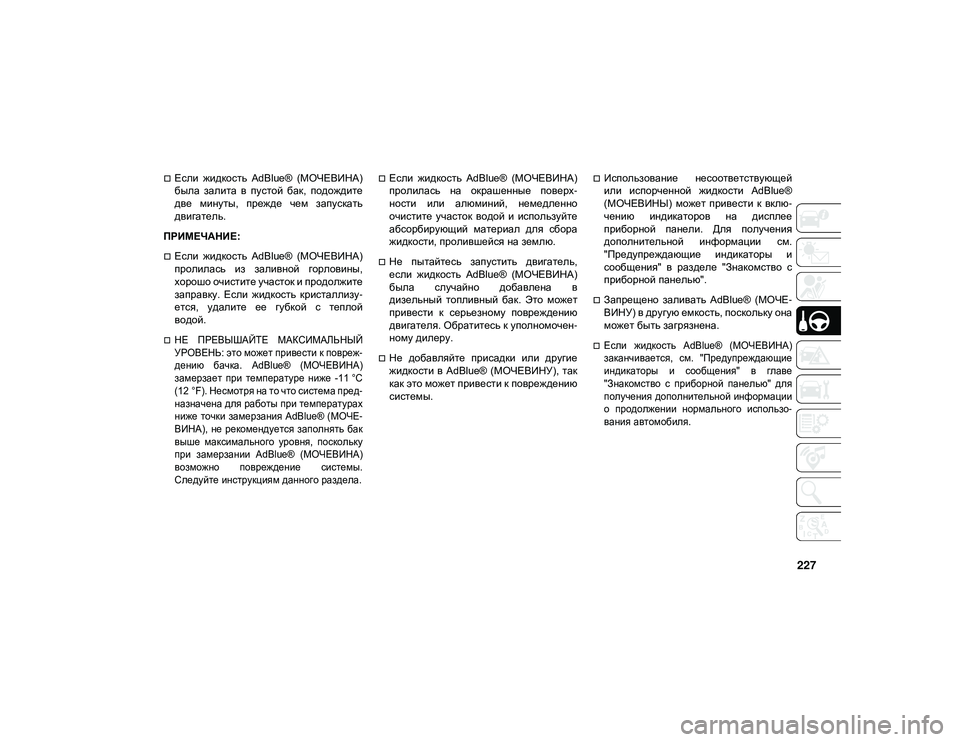

Если жидкость AdBlue® (МОЧЕВИНА)
была залита в пустой бак, подождите
две минуты, прежде чем запускать
двигатель.
ПРИМЕЧАНИЕ:
Если жидкость AdBlue® (МОЧЕВИНА)
пролилась из заливной горловины,
хорошо очистите участок и продолжите
заправку. Если жидкость кристаллизу-
ется, удалите ее губкой с теплой
водой.

НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНЫЙ
УРОВЕНЬ: это может привести к повреж -
дению бачка. AdBlue® (МОЧЕВИНА)
замерзает при температуре ниже -11 °C
(12 °F). Несмотря на то что система пред -
назначена для работы при температурах
ниже точки замерзания AdBlue® (МОЧЕ -
ВИНА), не рекомендуется заполнять бак
выше максимального уровня, поскольку
при замерзании AdBlue® (МОЧЕВИНА)
возможно повреждение системы.
Следуйте инструкциям данного раздела.

Если жидкость AdBlue® (МОЧЕВИНА)
пролилась на окрашенные поверх-
ности или алюминий, немедленно
очистите участок водой и используйте
абсорбирующий материал для сбора
жидкости, пролившейся на землю.
Не пытайтесь запустить двигатель,
если жидкость AdBlue® (МОЧЕВИНА)
была случайно добавлена в
дизельный топливный бак. Это может
привести к серьезному повреждению
двигателя. Обратитесь к уполномочен -
ному дилеру.
Не добавляйте присадки или другие
жидкости в AdBlue® (МОЧЕВИНУ), так
как это может привести к повреждению
системы.
Использование несоответствующей
или испорченной жидкости AdBlue®
(МОЧЕВИНЫ) может привести к вклю -
чению индикаторов на дисплее
приборной панели. Для получения
дополнительной информации см.
"Предупреждающие индикаторы и
сообщения" в разделе "Знакомство с
приборной панелью".
Запрещено заливать AdBlue® (МОЧЕ -
ВИНУ) в другую емкость, поскольку она
может быть загрязнена.

Если жидкость AdBlue® (МОЧЕВИНА)
заканчивается, см. "Предупреждающие
индикаторы и сообщения" в главе
"Знакомство с приборной панелью" для
получения дополнительной информации
о продолжении нормального использо -
вания автомобиля.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 227

ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ

228

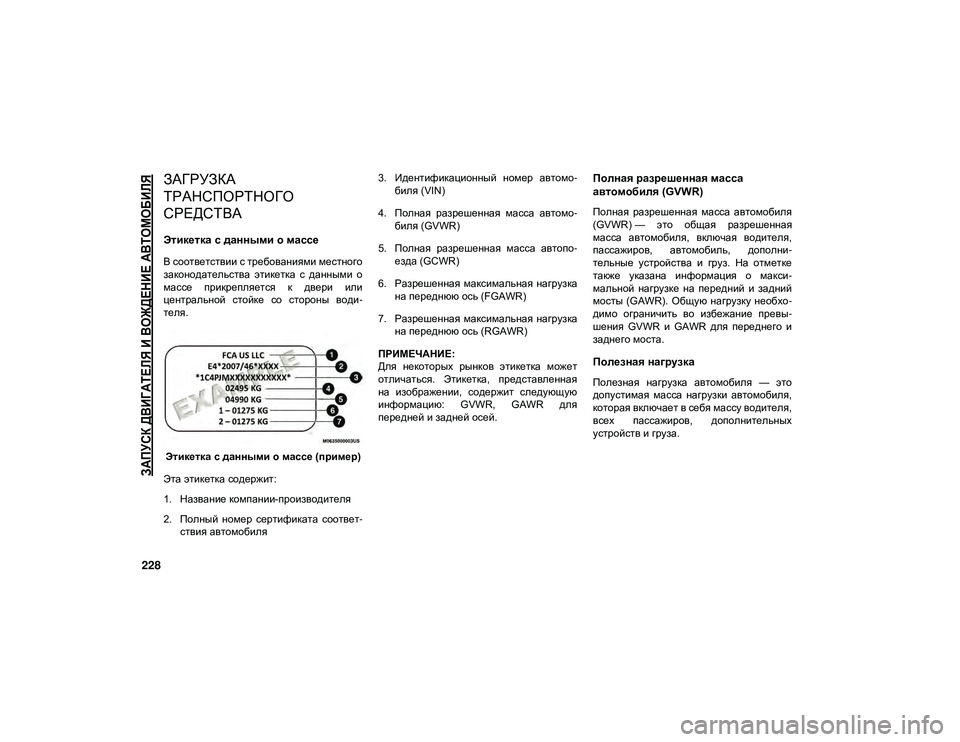

ЗАГРУЗКА
ТРАНСПОРТНОГО
СРЕДСТВА
Этикетка с данными о массе
В соответствии с требованиями местного
законодательства этикетка с данными о
массе прикрепляется к двери или
центральной стойке со стороны води-
теля.
Этикетка с данными о массе (пример)
Эта этикетка содержит:
1. Название компании-производителя
2. Полный номер сертификата соответ -
ствия автомобиля 3. Идентификационный номер автомо
-
биля (VIN)
4. Полная разрешенная масса автомо -
биля (GVWR)
5. Полная разрешенная масса автопо -
езда (GCWR)
6. Разрешенная максимальная нагрузка на переднюю ось (FGAWR)
7. Разрешенная максимальная нагрузка на переднюю ось (RGAWR)
ПРИМЕЧАНИЕ:
Для некоторых рынков этикетка может
отличаться. Этикетка, представленная
на изображении, содержит следующую
информацию: GVWR, GAWR для
передней и задней осей.
Полная разрешенная масса
автомобиля (GVWR)
Полная разрешенная масса автомобиля
(GVWR) — это общая разрешенная
масса автомобиля, включая водителя,
пассажиров, автомобиль, дополни -
тельные устройства и груз. На отметке
также указана информация о макси -
мальной нагрузке на передний и задний
мосты (GAWR). Общую нагрузку необхо -
димо ограничить во избежание превы -
шения GVWR и GAWR для переднего и
заднего моста.
Полезная нагрузка
Полезная нагрузка автомобиля — это
допустимая масса нагрузки автомобиля,
которая включает в себя массу водителя,
всех пассажиров, дополнительных
устройств и груза.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 228
