JEEP WRANGLER UNLIMITED 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

289
Пробег в милях или истекшее время
(что наступит раньше)
12 500
25 000
37 500
50 000
62 500
75 000
87 500
100 000 112 500
125 000
137 500
150 000
162 500
175 000
187 500
или лет: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
или километров:
20 000
40 000
60 000
80 000
100 000
120 000
140 000
160 000
180 000
200 000
220 000
240 000
260 000
280 000
300 000
Дополнительные проверки
Смените моторное масло и масляный фильтр
двигателя. (*)
Проверьте состояния ШРУС/универсальных
шарниров. X X X X X X X X X X X X X X X
Осмотрите переднюю подвеску, наконечники и
пыльники рулевых тяг, если необходимо, замените. X X X X X X X
Проверьте состояние наружных кузовных
элементов, защиты днища, труб и шлангов
(система выпуска отработавших газов – топливная
система – тормозная система), резиновых
элементов (пыльники, муфты, втулки и т.д.). X X X X X X X
Если вы использовали свой автомобиль на
пыльной дороге или на бездорожье, обследуйте
воздушный фильтр и замените его, если
понадобится. X X X X X X X X X X X X X X X
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 289

ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

290

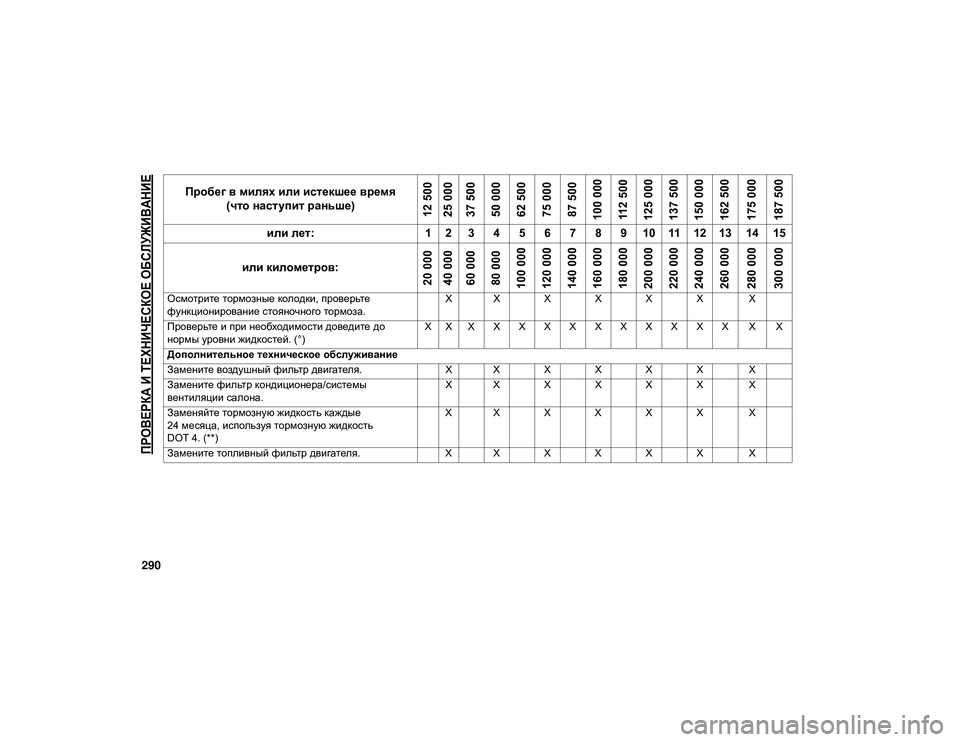

Осмотрите тормозные колодки, проверьте
функционирование стояночного тормоза.X X X X X X X
Проверьте и при необходимости доведите до
нормы уровни жидкостей. (°) X X X X X X X X X X X X X X X
Дополнительное техническое обслуживание
Замените воздушный фильтр двигателя. X X X X X X X
Замените фильтр кондиционера/системы
вентиляции салона. X X X X X X X
Заменяйте тормозную жидкость каждые
24 месяца, используя тормозную жидкость
DOT 4. (**) X X X X X X X
Замените топливный фильтр двигателя. X X X X X X X
Пробег в милях или истекшее время
(что наступит раньше)
12 500
25 000
37 500
50 000
62 500
75 000
87 500
100 000 112 500
125 000
137 500
150 000
162 500
175 000
187 500
или лет: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
или километров:
20 000
40 000
60 000
80 000
100 000
120 000
140 000
160 000
180 000
200 000
220 000
240 000
260 000
280 000
300 000
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 290

291

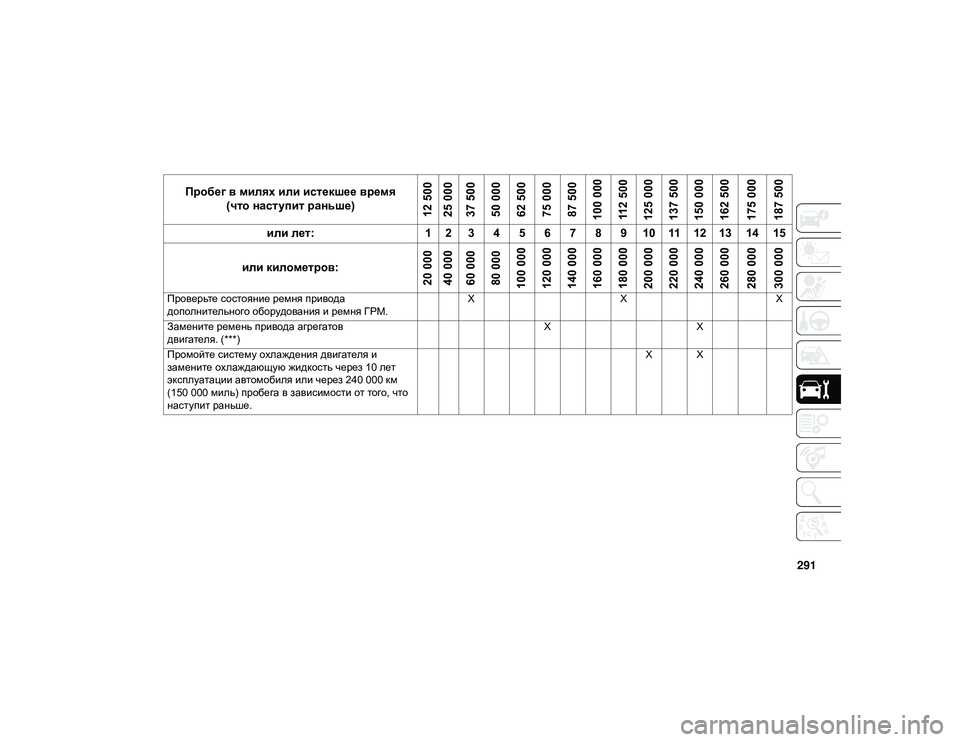

Проверьте состояние ремня привода
дополнительного оборудования и ремня ГРМ.X
X X
Замените ремень привода агрегатов
двигателя. (***) X
X
Промойте систему охлаждения двигателя и
замените охлаждающую жидкость через 10 лет
эксплуатации автомобиля или через 240 000 км
(150 000 миль) пробега в зависимости от того, что
наступит раньше. X X
Пробег в милях или истекшее время
(что наступит раньше)
12 500
25 000
37 500
50 000
62 500
75 000
87 500
100 000 112 500
125 000
137 500
150 000
162 500
175 000
187 500
или лет: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
или километров:
20 000
40 000
60 000
80 000
100 000
120 000
140 000
160 000
180 000
200 000
220 000
240 000
260 000
280 000
300 000
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 291

ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

292

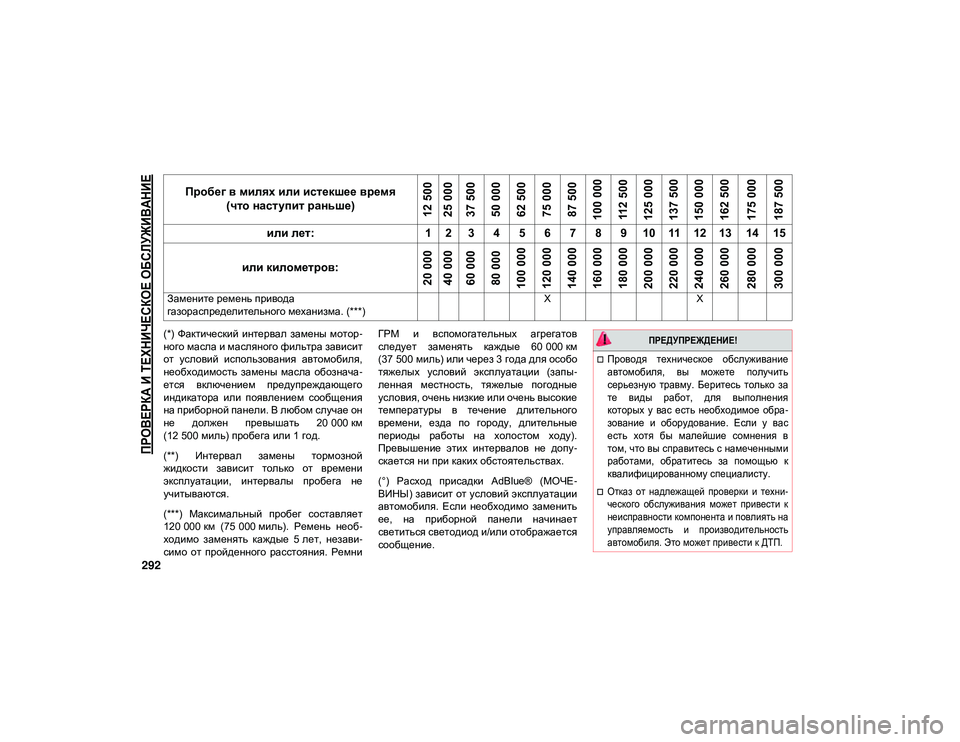

(*) Фактический интервал замены мотор-
ного масла и масляного фильтра зависит
от условий использования автомобиля,
необходимость замены масла обознача -
ется включением предупреждающего
индикатора или появлением сообщения
на приборной панели. В любом случае он
не должен превышать 20 000 км
(12 500 миль) пробега или 1 год.
(**) Интервал замены тормозной
жидкости зависит только от времени
эксплуатации, интервалы пробега не
учитываются.
(***) Максимальный пробег составляет
120 000 км (75 000 миль). Ремень необ -
ходимо заменять каждые 5 лет, незави-
симо от пройденного расстояния. Ремни ГРМ и вспомогательных агрегатов
следует заменять каждые 60 000 км
(37 500 миль) или через 3 года для особо
тяжелых условий эксплуатации (запы -
ленная местность, тяжелые погодные
условия, очень низкие или очень высокие
температуры в течение длительного
времени, езда по городу, длительные
периоды работы на холостом ходу).
Превышение этих интервалов не допу -
скается ни при каких обстоятельствах.
(°) Расход присадки AdBlue® (МОЧЕ -
ВИНЫ) зависит от условий эксплуатации
автомобиля. Если необходимо заменить
ее, на приборной панели начинает
светиться светодиод и/или отображается
сообщение.
Замените ремень привода
газораспределительного механизма. (***)
X
X
Пробег в милях или истекшее время
(что наступит раньше)
12 500
25 000
37 500
50 000
62 500
75 000
87 500
100 000 112 500
125 000
137 500
150 000
162 500
175 000
187 500
или лет: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
или километров:
20 000
40 000
60 000
80 000
100 000
120 000
140 000
160 000
180 000
200 000
220 000
240 000
260 000
280 000
300 000

ПРЕДУПРЕЖДЕНИЕ!

Проводя техническое обслуживание
автомобиля, вы можете получить
серьезную травму. Беритесь только за
те виды работ, для выполнения
которых у вас есть необходимое обра -
зование и оборудование. Если у вас
есть хотя бы малейшие сомнения в
том, что вы справитесь с намеченными
работами, обратитесь за помощью к
квалифицированному специалисту.

Отказ от надлежащей проверки и техни -
ческого обслуживания может привести к
неисправности компонента и повлиять на
управляемость и производительность
автомобиля. Это может привести к ДТП.

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 292

293

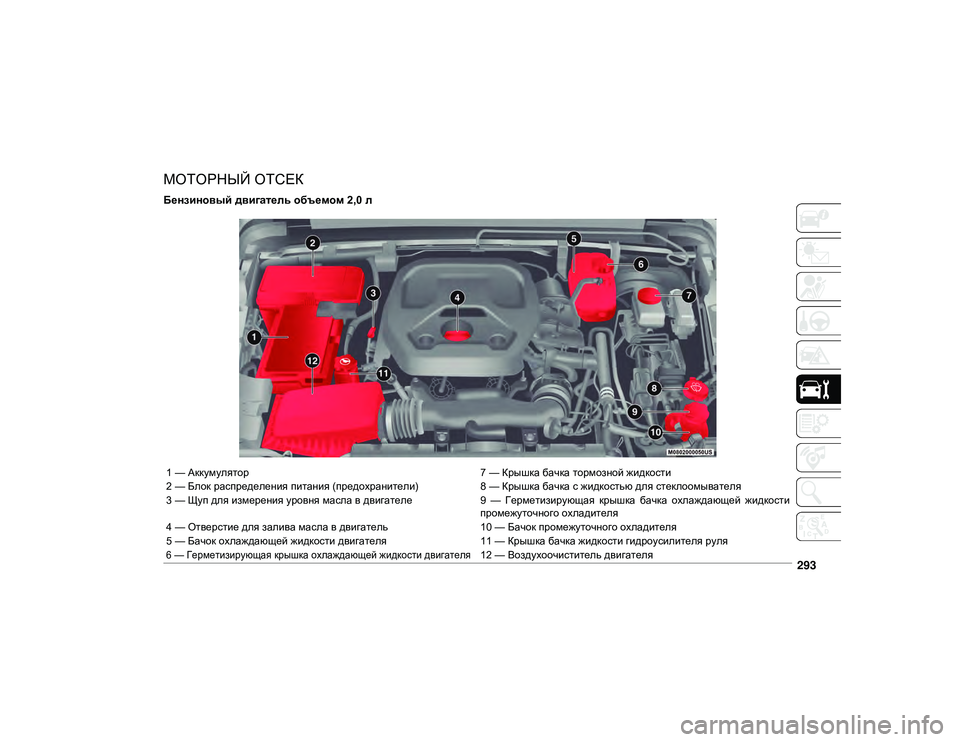

МОТОРНЫЙ ОТСЕК
Бензиновый двигатель объемом 2,0 л
1 — Аккумулятор7 — Крышка бачка тормозной жидкости
2 — Блок распределения питания (предохранители) 8 — Крышка бачка с жидкостью для стеклоомывателя
3 — Щуп для измерения уровня масла в двигателе 9 — Герметизирующая крышка бачка охлаждающей жидкости
промежуточного охладителя
4 — Отверстие для залива масла в двигатель 10 — Бачок промежуточного охладителя
5 — Бачок охлаждающей жидкости двигателя 11 — Крышка бачка жидкости гидроусилителя руля

6 — Герметизирующая крышка охлаждающей жидкости двигателя
12 — Воздухоочиститель двигателя
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 293

ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

294

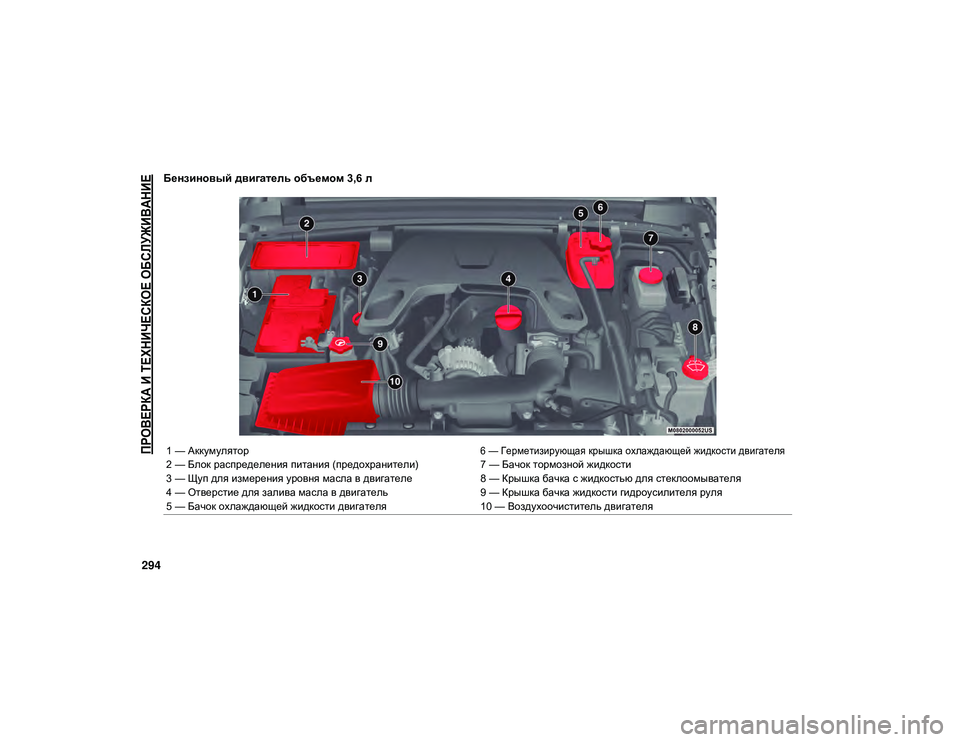

Бензиновый двигатель объемом 3,6 л
1 — Аккумулятор
6 — Герметизирующая крышка охлаждающей жидкости двигателя

2 — Блок распределения питания (предохранители) 7 — Бачок тормозной жидкости
3 — Щуп для измерения уровня масла в двигателе 8 — Крышка бачка с жидкостью для стеклоомывателя
4 — Отверстие для залива масла в двигатель 9 — Крышка бачка жидкости гидроусилителя руля
5 — Бачок охлаждающей жидкости двигателя 10 — Воздухоочиститель двигателя
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 294

295

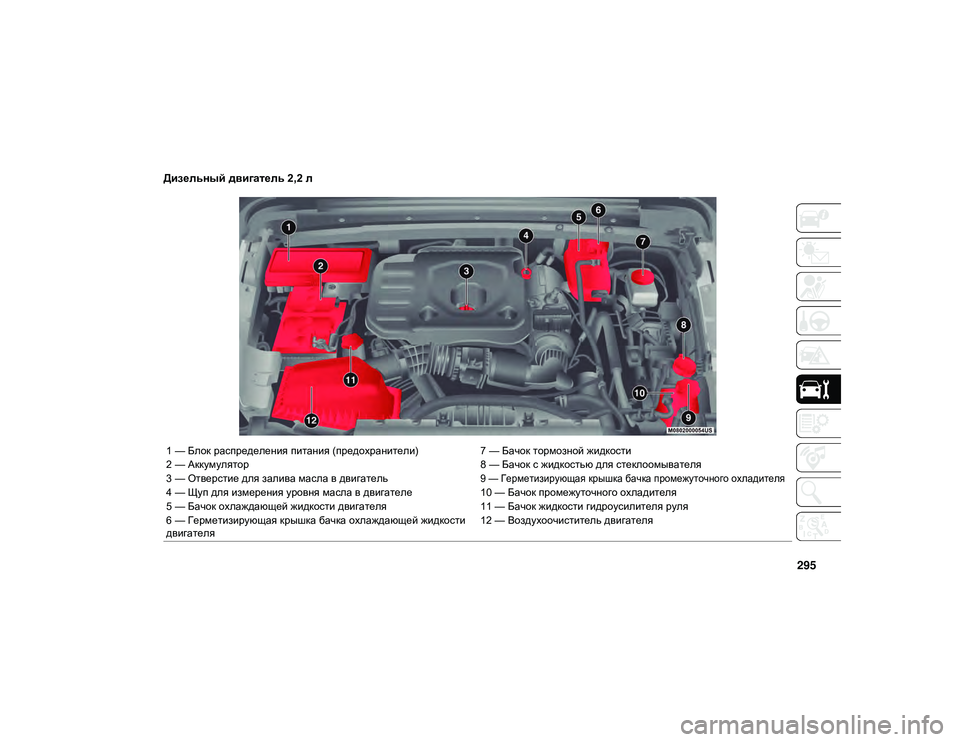

Дизельный двигатель 2,2 л
1 — Блок распределения питания (предохранители)7 — Бачок тормозной жидкости
2 — Аккумулятор 8 — Бачок с жидкостью для стеклоомывателя
3 — Отверстие для залива масла в двигатель
9 — Герметизирующая крышка бачка промежуточного охладителя

4 — Щуп для измерения уровня масла в двигателе 10 — Бачок промежуточного охладителя
5 — Бачок охлаждающей жидкости двигателя 11 — Бачок жидкости гидроусилителя руля
6 — Герметизирующая крышка бачка охлаждающей жидкости
двигателя 12 — Воздухоочиститель двигателя
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 295

ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

296
(ПРОДОЛЖЕНИЕ)

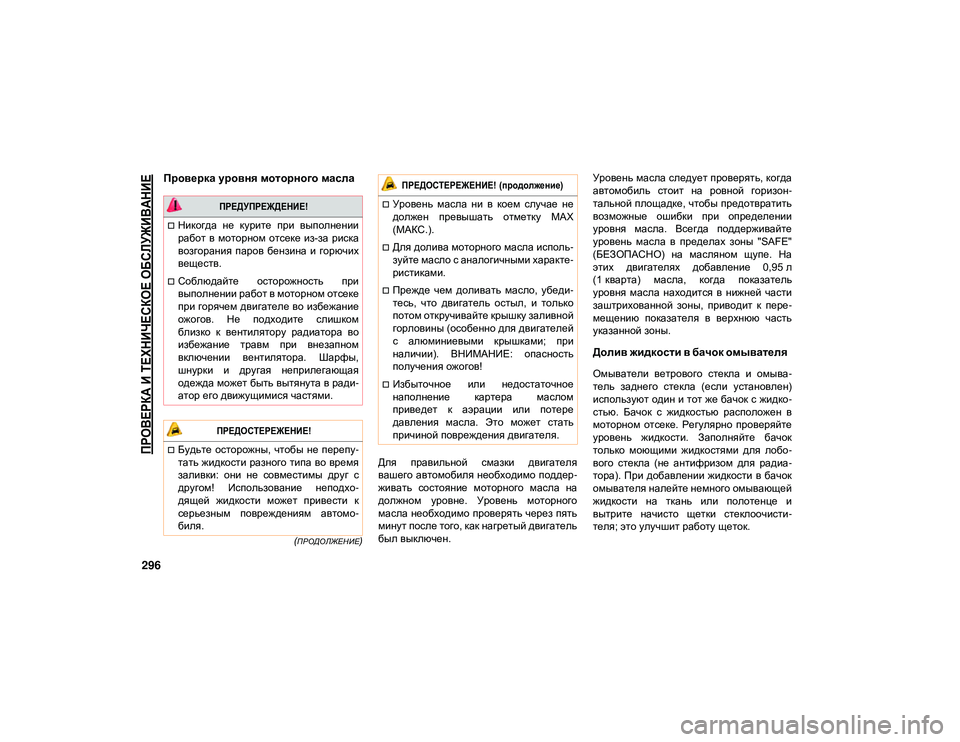

Проверка уровня моторного масла
Для правильной смазки двигателя
вашего автомобиля необходимо поддер-
живать состояние моторного масла на
должном уровне. Уровень моторного
масла необходимо проверять через пять
минут после того, как нагретый двигатель
был выключен. Уровень масла следует проверять, когда
автомобиль стоит на ровной горизон
-
тальной площадке, чтобы предотвратить
возможные ошибки при определении
уровня масла. Всегда поддерживайте
уровень масла в пределах зоны "SAFE"
(БЕЗОПАСНО) на масляном щупе. На
этих двигателях добавление 0,95 л
(1 кварта) масла, когда показатель
уровня масла находится в нижней части
заштрихованной зоны, приводит к пере -
мещению показателя в верхнюю часть
указанной зоны.
Долив жидкости в бачок омывателя
Омыватели ветрового стекла и омыва -
тель заднего стекла (если установлен)
используют один и тот же бачок с жидко -
стью. Бачок с жидкостью расположен в
моторном отсеке. Регулярно проверяйте
уровень жидкости. Заполняйте бачок
только моющими жидкостями для лобо -
вого стекла (не антифризом для радиа -
тора). При добавлении жидкости в бачок
омывателя налейте немного омывающей
жидкости на ткань или полотенце и
вытрите начисто щетки стеклоочисти -
теля; это улучшит работу щеток.

ПРЕДУПРЕЖДЕНИЕ!

Никогда не курите при выполнении
работ в моторном отсеке из-за риска
возгорания паров бензина и горючих
веществ.
Соблюдайте осторожность при
выполнении работ в моторном отсеке
при горячем двигателе во избежание
ожогов. Не подходите слишком
близко к вентилятору радиатора во
избежание травм при внезапном
включении вентилятора. Шарфы,
шнурки и другая неприлегающая
одежда может быть вытянута в ради -
атор его движущимися частями.

ПРЕДОСТЕРЕЖЕНИЕ!

Будьте осторожны, чтобы не перепу-
тать жидкости разного типа во время
заливки: они не совместимы друг с
другом! Использование неподхо -
дящей жидкости может привести к
серьезным повреждениям автомо -
биля.
Уровень масла ни в коем случае не
должен превышать отметку MAX
(МАКС.).
Для долива моторного масла исполь -
зуйте масло с аналогичными характе -
ристиками.
Прежде чем доливать масло, убеди -
тесь, что двигатель остыл, и только
потом откручивайте крышку заливной
горловины (особенно для двигателей
с алюминиевыми крышками; при
наличии). ВНИМАНИЕ: опасность
получения ожогов!
Избыточное или недостаточное
наполнение картера маслом
приведет к аэрации или потере
давления масла. Это может стать
причиной повреждения двигателя.

ПРЕДОСТЕРЕЖЕНИЕ! (продолжение)

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 296

297(ПРОДОЛЖЕНИЕ)

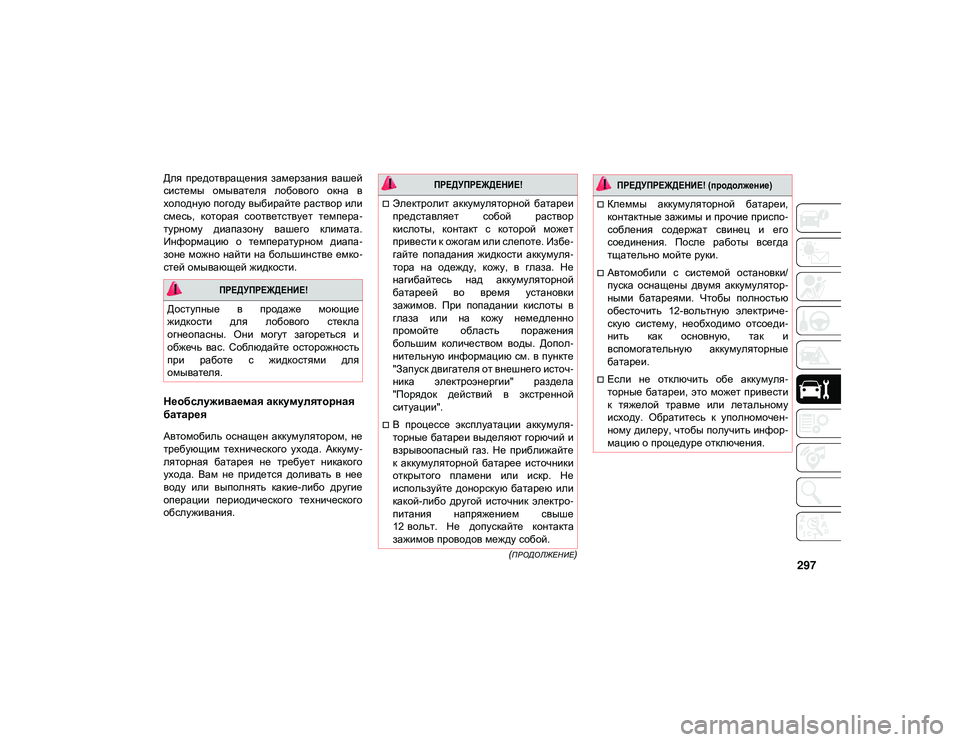

Для предотвращения замерзания вашей
системы омывателя лобового окна в
холодную погоду выбирайте раствор или
смесь, которая соответствует темпера-
турному диапазону вашего климата.
Информацию о температурном диапа -
зоне можно найти на большинстве емко -
стей омывающей жидкости.
Необслуживаемая аккумуляторная
батарея
Автомобиль оснащен аккумулятором, не
требующим технического ухода. Аккуму -
ляторная батарея не требует никакого
ухода. Вам не придется доливать в нее
воду или выполнять какие-либо другие
операции периодического технического
обслуживания.

ПРЕДУПРЕЖДЕНИЕ!

Доступные в продаже моющие
жидкости для лобового стекла
огнеопасны. Они могут загореться и
обжечь вас. Соблюдайте осторожность
при работе с жидкостями для
омывателя.

ПРЕДУПРЕЖДЕНИЕ!

Электролит аккумуляторной батареи
представляет собой раствор
кислоты, контакт с которой может
привести к ожогам или слепоте. Избе -
гайте попадания жидкости аккумуля -
тора на одежду, кожу, в глаза. Не
нагибайтесь над аккумуляторной
батареей во время установки
зажимов. При попадании кислоты в
глаза или на кожу немедленно
промойте область поражения
большим количеством воды. Допол -
нительную информацию см. в пункте
"Запуск двигателя от внешнего источ -
ника электроэнергии" раздела
"Порядок действий в экстренной
ситуации".
В процессе эксплуатации аккумуля -
торные батареи выделяют горючий и
взрывоопасный газ. Не приближайте
к аккумуляторной батарее источники
открытого пламени или искр. Не
используйте донорскую батарею или
какой-либо другой источник электро -
питания напряжением свыше
12 вольт. Не допускайте контакта
зажимов проводов между собой.
Клеммы аккумуляторной батареи,
контактные зажимы и прочие приспо -
собления содержат свинец и его
соединения. После работы всегда
тщательно мойте руки.
Автомобили с системой остановки/
пуска оснащены двумя аккумулятор -
ными батареями. Чтобы полностью
обесточить 12-вольтную электриче -
скую систему, необходимо отсоеди -
нить как основную, так и
вспомогательную аккумуляторные
батареи.
Если не отключить обе аккумуля -
торные батареи, это может привести
к тяжелой травме или летальному
исходу. Обратитесь к уполномочен -
ному дилеру, чтобы получить инфор -
мацию о процедуре отключения.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 297

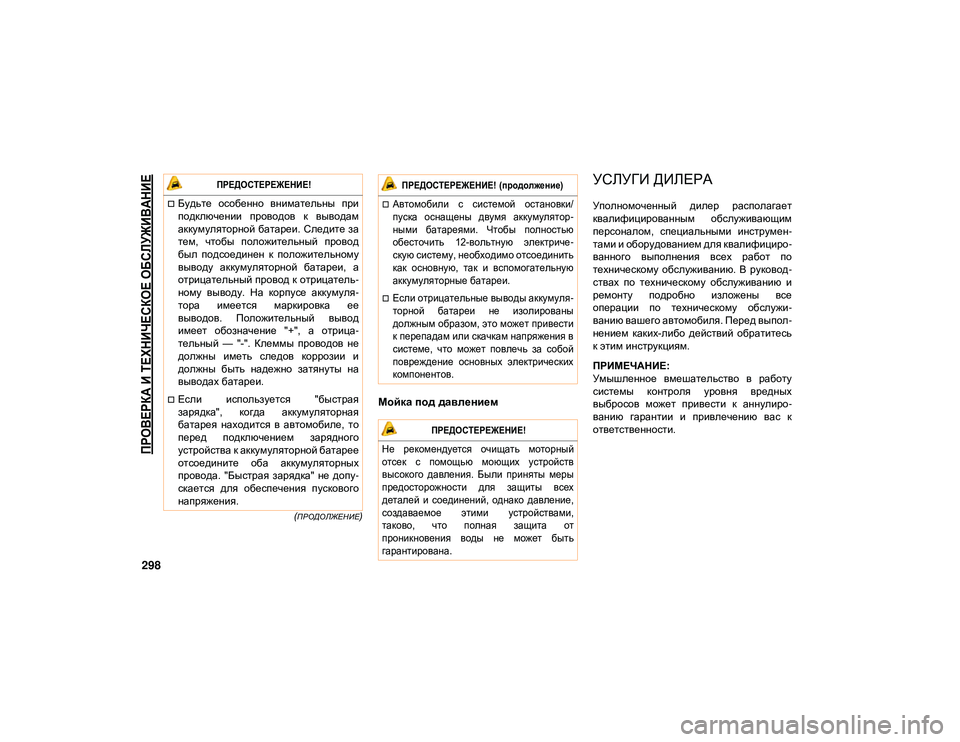

ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

298
(ПРОДОЛЖЕНИЕ)
Мойка под давлением
УСЛУГИ ДИЛЕРА
Уполномоченный дилер располагает
квалифицированным обслуживающим
персоналом, специальными инструмен-
тами и оборудованием для квалифициро -
ванного выполнения всех работ по
техническому обслуживанию. В руковод -
ствах по техническому обслуживанию и
ремонту подробно изложены все
операции по техническому обслужи -
ванию вашего автомобиля. Перед выпол -
нением каких-либо действий обратитесь
к этим инструкциям.
ПРИМЕЧАНИЕ:
Умышленное вмешательство в работу
системы контроля уровня вредных
выбросов может привести к аннулиро -
ванию гарантии и привлечению вас к
ответственности.

ПРЕДОСТЕРЕЖЕНИЕ!

Будьте особенно внимательны при
подключении проводов к выводам
аккумуляторной батареи. Следите за
тем, чтобы положительный провод
был подсоединен к положительному
выводу аккумуляторной батареи, а
отрицательный провод к отрицатель -
ному выводу. На корпусе аккумуля -
тора имеется маркировка ее
выводов. Положительный вывод
имеет обозначение "+", а отрица -
тельный — "-". Клеммы проводов не
должны иметь следов коррозии и
должны быть надежно затянуты на
выводах батареи.
Если используется "быстрая
зарядка", когда аккумуляторная
батарея находится в автомобиле, то
перед подключением зарядного
устройства к аккумуляторной батарее
отсоедините оба аккумуляторных
провода. "Быстрая зарядка" не допу-
скается для обеспечения пускового
напряжения.

Автомобили с системой остановки/
пуска оснащены двумя аккумулятор -
ными батареями. Чтобы полностью
обесточить 12-вольтную электриче -
скую систему, необходимо отсоединить
как основную, так и вспомогательную
аккумуляторные батареи.
Если отрицательные выводы аккумуля -
торной батареи не изолированы
должным образом, это может привести
к перепадам или скачкам напряжения в
системе, что может повлечь за собой
повреждение основных электрических
компонентов.

ПРЕДОСТЕРЕЖЕНИЕ!

Не рекомендуется очищать моторный
отсек с помощью моющих устройств
высокого давления. Были приняты меры
предосторожности для защиты всех
деталей и соединений, однако давление,
создаваемое этими устройствами,
таково, что полная защита от
проникновения воды не может быть
гарантирована.

ПРЕДОСТЕРЕЖЕНИЕ! (продолжение)

2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 298
