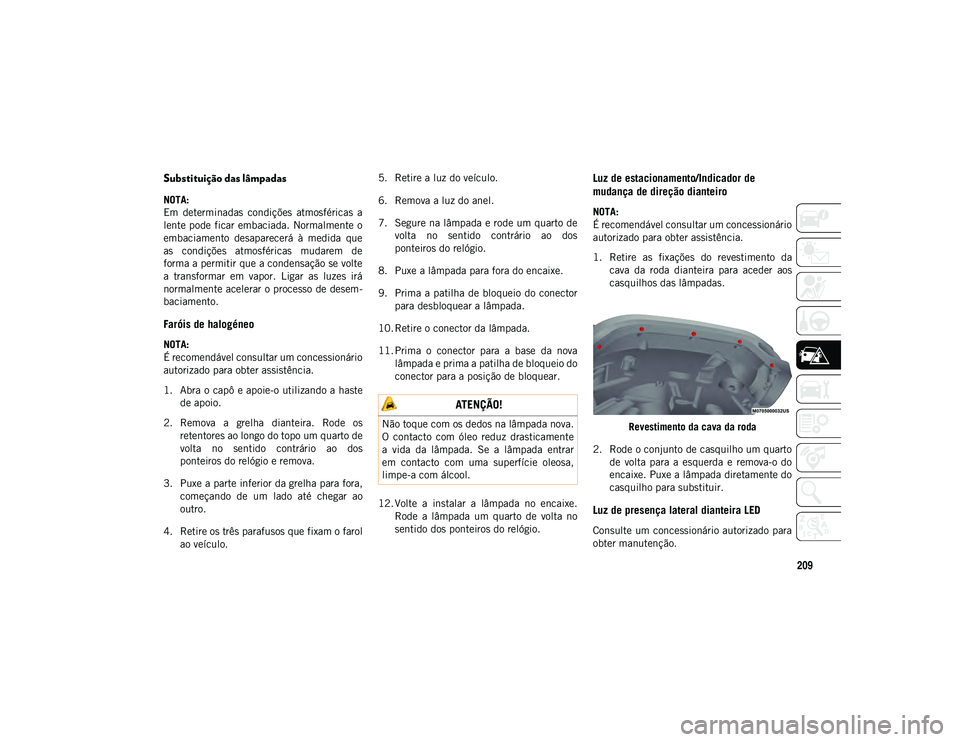

Substituição das lâmpadas
NOTA:
Em determinadas condições atmosféricas a
lente pode ficar embaciada. Normalmente o
embaciamento desaparecerá à medida que
as condições atmosféricas mudarem de
forma a permitir que a condensação se volte
a transformar em vapor. Ligar as luzes irá
normalmente acelerar o processo de desem-
baciamento.
Faróis de halogéneo
NOTA:
É recomendável consultar um concessionário
autorizado para obter assistência.
1. Abra o capô e apoie-o utilizando a hastede apoio.
2. Remova a grelha dianteira. Rode os retentores ao longo do topo um quarto de
volta no sentido contrário ao dos
ponteiros do relógio e remova.
3. Puxe a parte inferior da grelha para fora, começando de um lado até chegar ao
outro.
4. Retire os três parafusos que fixam o farol ao veículo. 5. Retire a luz do veículo.
6. Remova a luz do anel.
7. Segure na lâmpada e rode um quarto de
volta no sentido contrário ao dos
ponteiros do relógio.
8. Puxe a lâmpada para fora do encaixe.
9. Prima a patilha de bloqueio do conector para desbloquear a lâmpada.
10. Retire o conector da lâmpada.
11. Prima o conector para a base da nova lâmpada e prima a patilha de bloqueio do
conector para a posição de bloquear.
12. Volte a instalar a lâmpada no encaixe. Rode a lâmpada um quarto de volta no
sentido dos ponteiros do relógio.
Luz de estacionamento/Indicador de
mudança de direção dianteiro
NOTA:
É recomendável consultar um concessionário
autorizado para obter assistência.
1. Retire as fixações do revestimento dacava da roda dianteira para aceder aos
casquilhos das lâmpadas.
Revestimento da cava da roda
2. Rode o conjunto de casquilho um quarto de volta para a esquerda e remova-o do
encaixe. Puxe a lâmpada diretamente do
casquilho para substituir.
Luz de presença lateral dianteira LED
Consulte um concessionário autorizado para
obter manutenção.
ATENÇÃO!
Não toque com os dedos na lâmpada nova.
O contacto com óleo reduz drasticamente
a vida da lâmpada. Se a lâmpada entrar
em contacto com uma superfície oleosa,
limpe-a com álcool.
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 209

EM CASO DE EMERGÊNCIA
210
Farol de nevoeiro dianteiro de halogéneo
NOTA:
É recomendável consultar um concessionário
autorizado para obter assistência.
1. Alcance a área sob o veículo para acederà parte traseira do farol de nevoeiro dian-
teiro.
2. Desligue o conetor da cablagem elétrica do recetáculo do conetor do farol de
nevoeiro dianteiro.
3. Agarre firmemente a lâmpada pelos dois engates e aperte-os em conjunto para
desbloquear a lâmpada da parte de trás
do encaixe do farol de nevoeiro dianteiro.
4. Puxe a lâmpada para fora a partir da abertura do alojamento e, em seguida,
ligue a lâmpada substituta. Farol de nevoeiro dianteiro de LED
Consulte um concessionário autorizado para
obter manutenção.
Luz traseira, de paragem, de indicador de
mudança de direção e de marcha-atrás
1. Retire a tampa do painel de revestimento
interior para aceder ao único parafuso de
fixação do conjunto da lâmpada da luz
traseira.
Tampa do painel de revestimento
2. Retire o parafuso de fixação e desligue o conector elétrico e, em seguida, retire o
conjunto da lâmpada da luz traseira do
veículo. NOTA:
Se necessário, empurre a patilha do conjunto
localizada no interior, por trás do alojamento
da lâmpada.
Parafuso de f
xaçã
o
3. Re

tire os três parafusos do suporte do
conjunto para aceder aos casquilhos das
lâmpadas.
Suporte do conjunto
ATENÇÃO!
Não toque com os dedos na lâmpada nova.
O contacto com óleo reduz drasticamente
a vida da lâmpada. Se a lâmpada entrar
em contacto com uma superfície oleosa,
limpe-a com álcool.
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 210

211

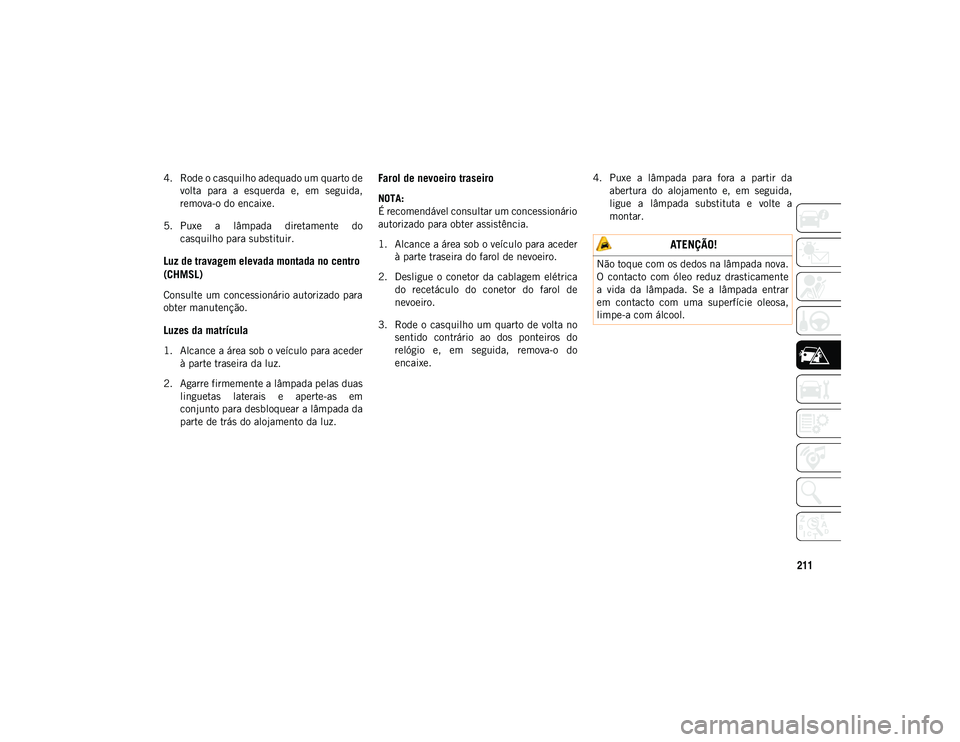

4. Rode o casquilho adequado um quarto devolta para a esquerda e, em seguida,
remova-o do encaixe.
5. Puxe a lâmpada diretamente do casquilho para substituir.
Luz de travagem elevada montada no centro
(CHMSL)
Consulte um concessionário autorizado para
obter manutenção.
Luzes da matrícula
1. Alcance a área sob o veículo para acederà parte traseira da luz.
2. Agarre firmemente a lâmpada pelas duas linguetas laterais e aperte-as em
conjunto para desbloquear a lâmpada da
parte de trás do alojamento da luz.
Farol de nevoeiro traseiro
NOTA:
É recomendável consultar um concessionário
autorizado para obter assistência.
1. Alcance a área sob o veículo para acederà parte traseira do farol de nevoeiro.
2. Desligue o conetor da cablagem elétrica do recetáculo do conetor do farol de
nevoeiro.
3. Rode o casquilho um quarto de volta no sentido contrário ao dos ponteiros do
relógio e, em seguida, remova-o do
encaixe. 4. Puxe a lâmpada para fora a partir da
abertura do alojamento e, em seguida,
ligue a lâmpada substituta e volte a
montar.
ATENÇÃO!
Não toque com os dedos na lâmpada nova.
O contacto com óleo reduz drasticamente
a vida da lâmpada. Se a lâmpada entrar
em contacto com uma superfície oleosa,
limpe-a com álcool.
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 211

EM CASO DE EMERGÊNCIA
212
(Continuação)

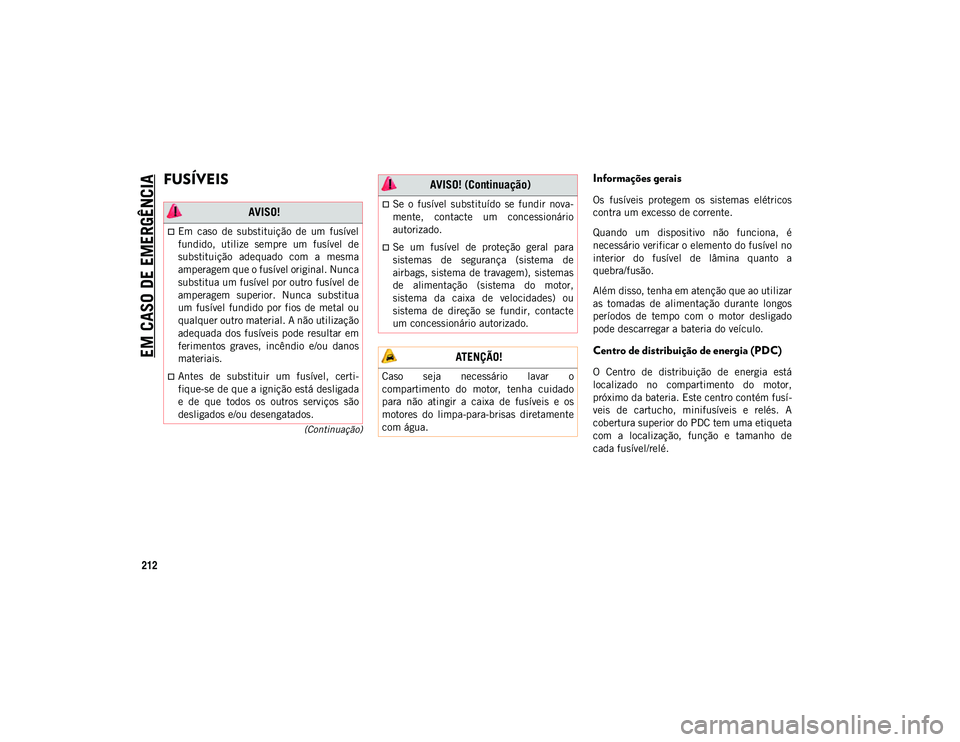

FUSÍVEIS Informações gerais
Os fusíveis protegem os sistemas elétricos
contra um excesso de corrente.
Quando um dispositivo não funciona, é
necessário verificar o elemento do fusível no
interior do fusível de lâmina quanto a
quebra/fusão.
Além disso, tenha em atenção que ao utilizar
as tomadas de alimentação durante longos
períodos de tempo com o motor desligado
pode descarregar a bateria do veículo.
Centro de distribuição de energia (PDC)
O Centro de distribuição de energia está
localizado no compartimento do motor,
próximo da bateria. Este centro contém fusí-
veis de cartucho, minifusíveis e relés. A
cobertura superior do PDC tem uma etiqueta
com a localização, função e tamanho de
cada fusível/relé.
AVISO!
Em caso de substituição de um fusível
fundido, utilize sempre um fusível de
substituição adequado com a mesma
amperagem que o fusível original. Nunca
substitua um fusível por outro fusível de
amperagem superior. Nunca substitua
um fusível fundido por fios de metal ou
qualquer outro material. A não utilização
adequada dos fusíveis pode resultar em
ferimentos graves, incêndio e/ou danos
materiais.
Antes de substituir um fusível, certi-
fique-se de que a ignição está desligada
e de que todos os outros serviços são
desligados e/ou desengatados.
Se o fusível substituído se fundir nova-
mente, contacte um concessionário
autorizado.
Se um fusível de proteção geral para
sistemas de segurança (sistema de
airbags, sistema de travagem), sistemas
de alimentação (sistema do motor,
sistema da caixa de velocidades) ou
sistema de direção se fundir, contacte
um concessionário autorizado.
ATENÇÃO!
Caso seja necessário lavar o
compartimento do motor, tenha cuidado
para não atingir a caixa de fusíveis e os
motores do limpa-para-brisas diretamente
com água.
AVISO! (Continuação)
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 212

213

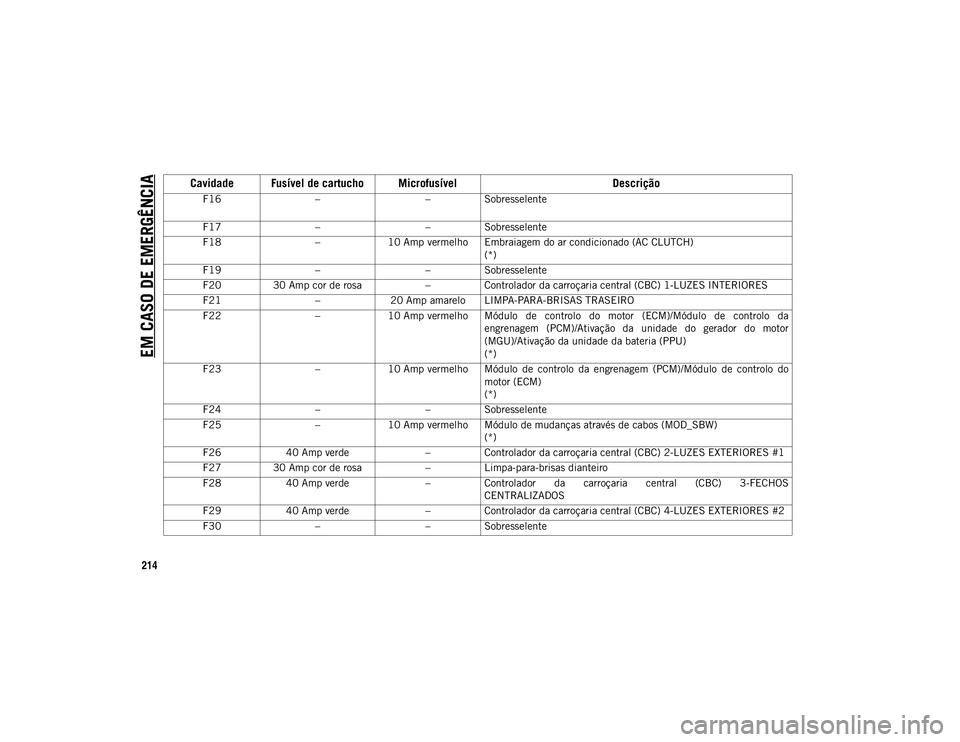

Cavidade Fusível de cartucho Microfusível
Descrição
F01––Sobresselente
F02 40 Amp verde –Motor de arranque
(*)
F03 –5 Amp castanho claro Sensor de bateria inteligente (IBS)
(*)
F04 –20 Amp amarelo Bomba de combustível MTR/FPCM
(*)
F05 –5 Amp castanho claro Gateway de segurança
(*)
F06 ––Sobresselente
F07 –15 Amp azul Bomba de refrigeração do radiador de baixa temperatura (LTR) —
Se equipado
(*)
F08 –15 Amp azul Módulo de controlo da transmissão TCM-8HP CYGNUS
(*)
F09 ––Sobresselente
F10 –15 Amp azul Nódulo de ignição da chave (KIN)/Hub de radiofrequência (RF
HUB)/Bloqueio da coluna de direção elétrica (ESCL)
(*)
F11 –10 Amp vermelho Porta UCI (USB e AUX)
F12 –25 Amp transparente Amplificador HIFI
F13 ––Sobresselente
F14 ––Sobresselente
F15 –15 Amp azul Painel de instrumentos (IPC)/Grupo de interruptores-Pacote elétrico
pesado (SWITCH BANK-HD ELEC)
(*)
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 213

EM CASO DE EMERGÊNCIA
214
F16––Sobresselente

F17 ––Sobresselente
F18 –10 Amp vermelho Embraiagem do ar condicionado (AC CLUTCH)
(*)
F19 ––Sobresselente
F20 30 Amp cor de rosa –Controlador da carroçaria central (CBC) 1-LUZES INTERIORES
F21 –20 Amp amarelo LIMPA-PARA-BRISAS TRASEIRO
F22 –10 Amp vermelho Módulo de controlo do motor (ECM)/Módulo de controlo da
engrenagem (PCM)/Ativação da unidade do gerador do motor
(MGU)/Ativação da unidade da bateria (PPU)
(*)
F23 –10 Amp vermelho Módulo de controlo da engrenagem (PCM)/Módulo de controlo do
motor (ECM)
(*)
F24 ––Sobresselente
F25 –10 Amp vermelho Módulo de mudanças através de cabos (MOD_SBW)
(*)
F26 40 Amp verde –Controlador da carroçaria central (CBC) 2-LUZES EXTERIORES #1
F27 30 Amp cor de rosa –Limpa-para-brisas dianteiro
F28 40 Amp verde –Controlador da carroçaria central (CBC) 3-FECHOS
CENTRALIZADOS
F29 40 Amp verde –Controlador da carroçaria central (CBC) 4-LUZES EXTERIORES #2
F30 ––Sobresselente
Cavidade Fusível de cartucho Microfusível Descrição
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 214

215

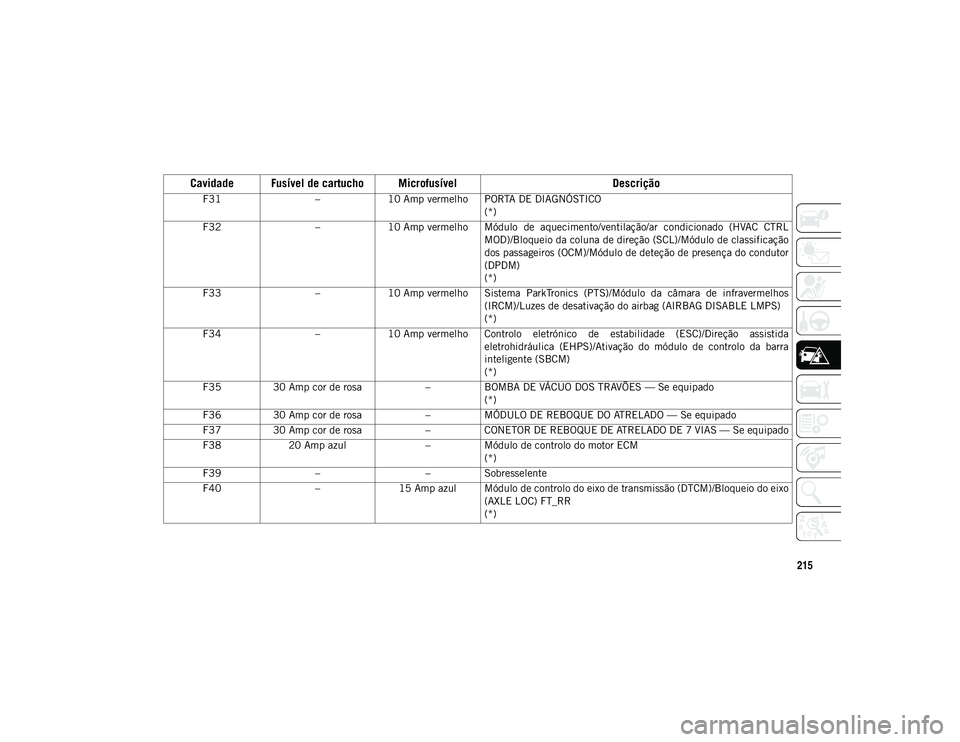

F31–10 Amp vermelho PORTA DE DIAGNÓSTICO
(*)
F32 –10 Amp vermelho Módulo de aquecimento/ventilação/ar condicionado (HVAC CTRL
MOD)/Bloqueio da coluna de direção (SCL)/Módulo de classificação
dos passageiros (OCM)/Módulo de deteção de presença do condutor
(DPDM)
(*)
F33 –10 Amp vermelho Sistema ParkTronics (PTS)/Módulo da câmara de infravermelhos
(IRCM)/Luzes de desativação do airbag (AIRBAG DISABLE LMPS)
(*)
F34 –10 Amp vermelho Controlo eletrónico de estabilidade (ESC)/Direção assistida
eletrohidráulica (EHPS)/Ativação do módulo de controlo da barra
inteligente (SBCM)
(*)
F35 30 Amp cor de rosa –BOMBA DE VÁCUO DOS TRAVÕES — Se equipado
(*)
F36 30 Amp cor de rosa –MÓDULO DE REBOQUE DO ATRELADO — Se equipado
F37 30 Amp cor de rosa –CONETOR DE REBOQUE DE ATRELADO DE 7 VIAS — Se equipado
F38 20 Amp azul –Módulo de controlo do motor ECM
(*)
F39 ––Sobresselente
F40 –15 Amp azul Módulo de controlo do eixo de transmissão (DTCM)/Bloqueio do eixo
(AXLE LOC) FT_RR
(*)
Cavidade Fusível de cartucho Microfusível Descrição
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 215

EM CASO DE EMERGÊNCIA
216

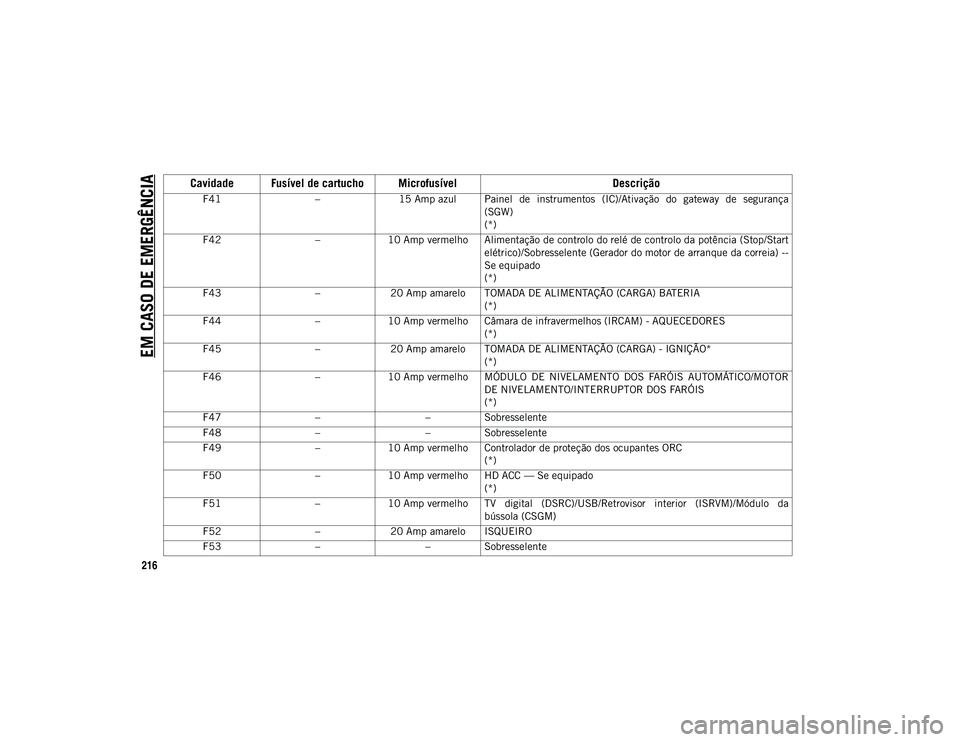

F41–15 Amp azul Painel de instrumentos (IC)/Ativação do gateway de segurança
(SGW)
(*)
F42 –10 Amp vermelho Alimentação de controlo do relé de controlo da potência (Stop/Start
elétrico)/Sobresselente (Gerador do motor de arranque da correia) --
Se equipado
(*)
F43 –20 Amp amarelo TOMADA DE ALIMENTAÇÃO (CARGA) BATERIA
(*)
F44 –10 Amp vermelho Câmara de infravermelhos (IRCAM) - AQUECEDORES
(*)
F45 –20 Amp amarelo TOMADA DE ALIMENTAÇÃO (CARGA) - IGNIÇÃO*
(*)
F46 –10 Amp vermelho MÓDULO DE NIVELAMENTO DOS FARÓIS AUTOMÁTICO/MOTOR
DE NIVELAMENTO/INTERRUPTOR DOS FARÓIS
(*)
F47 ––Sobresselente
F48 ––Sobresselente
F49 –10 Amp vermelho Controlador de proteção dos ocupantes ORC
(*)
F50 –10 Amp vermelho HD ACC — Se equipado
(*)
F51 –10 Amp vermelho TV digital (DSRC)/USB/Retrovisor interior (ISRVM)/Módulo da
bússola (CSGM)
F52 –20 Amp amarelo ISQUEIRO
F53 ––Sobresselente
Cavidade Fusível de cartucho Microfusível Descrição
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 216

217
F54––Sobresselente
F55 ––Sobresselente
F56 –10 Amp vermelho SENSOR DE TEMPERATURA INTERIOR
F57 –20 Amp amarelo Banco aquecido do condutor
F58 –20 Amp amarelo Banco aquecido do passageiro dianteiro
F59 –
–
Sobresselente
F60 –15 Amp azul Módulo do volante de conforto (CSWM) (HTD STR WHEEL)
F61 –10 Amp vermelho Sensor de ângulo morto esquerdo (LBSS)/Sensor de ângulo morto
direito (RBSS)
(*)
F62 ––Sobresselente
F63 –10 Amp vermelho Controlador de proteção dos ocupantes (ORC)
(*)
F64 ––Sobresselente
F65 ––Sobresselente
F66 40 Amp verde –MOTOR DO VENTILADOR HVAC dianteiro
(*)
F67 ––Sobresselente
F68 ––Sobresselente
F69 –5 Amp castanho claro Unidade do gerador do motor MGU Gerador do motor de arranque
da correia (BSG) — Se equipado
(*)
Cavidade Fusível de cartucho Microfusível Descrição
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 217

EM CASO DE EMERGÊNCIA
218
F70–25 Amp transparente INJETOR/BOBINA DE IGNIÇÃO (GAS)/MÓDULO DAS VELAS DE
INCANDESCÊNCIA (DIESEL)
(*)
F71 ––Sobresselente
F72 –10 Amp vermelho PACOTE DE HD ELEC ACC — Se equipado
(*)
F73 20 Amp azul –CAPOTA ELÉTRICA, LADO ESQUERDO
(*)
F74 20 Amp azul –CAPOTA ELÉTRICA, LADO DIREITO
(*)
F75 –10 Amp vermelho Unidade da bateria - Módulo de controlo da bateria e módulo de
potência auxiliar (PPU-BPCM & APM) Gerador do motor de
arranque da correia (BSG) — Se equipado
(*)
F76 –20 Amp amarelo ECM (GAS)/PCM (DSL)
(*)
F77 –10 Amp vermelho ESPELHOS AQUECIDOS
F78 –10 Amp vermelho COMP/INTRUSÃO/SIRENE/SENSORES DE INTRUSÃO
F79 –20 Amp amarelo MÓDULO DE CONTROLO DA BARRA INTELIGENTE
(*)
F80 –15 Amp azul Módulo de controlo da engrenagem (PCM)
(*)
F81 30 Amp cor de rosa –DESEMBACIAMENTO TRASEIRO (EBL)
F82 30 Amp cor de rosa –AQUECEDOR DE COMBUSTÍVEL — Se equipado
(*)
Cavidade Fusível de cartucho Microfusível Descrição
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 218
