JEEP WRANGLER UNLIMITED 2021 Manual de Uso e Manutenção (in Portuguese)

49

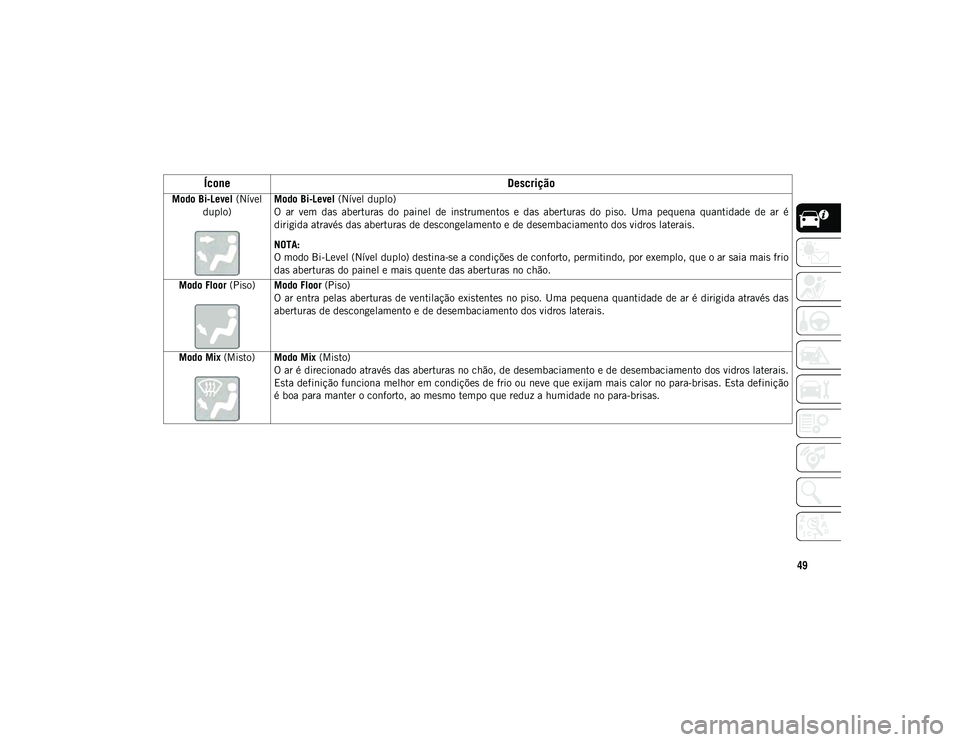

Modo Bi-Level (Nível
duplo) Modo Bi-Level
(Nível duplo)
O ar vem das aberturas do painel de instrumentos e das aberturas do piso. Uma pequena quantidade de ar é
dirigida através das aberturas de descongelamento e de desembaciamento dos vidros laterais.
NOTA:
O modo Bi-Level (Nível duplo) destina-se a condições de conforto, permitindo, por exemplo, que o ar saia mais frio
das aberturas do painel e mais quente das aberturas no chão.
Modo Floor (Piso) Modo Floor (Piso)
O ar entra pelas aberturas de ventilação existentes no piso. Uma pequena quantidade de ar é dirigida através das
aberturas de descongelamento e de desembaciamento dos vidros laterais.
Modo Mix (Misto) Modo Mix (Misto)
O ar é direcionado através das aberturas no chão, de desembaciamento e de desembaciamento dos vidros laterais.
Esta definição funciona melhor em condições de frio ou neve que exijam mais calor no para-brisas. Esta definição
é boa para manter o conforto, ao mesmo tempo que reduz a humidade no para-brisas.
Ícone Descrição
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 49

CONHECER O VEÍCULO
50

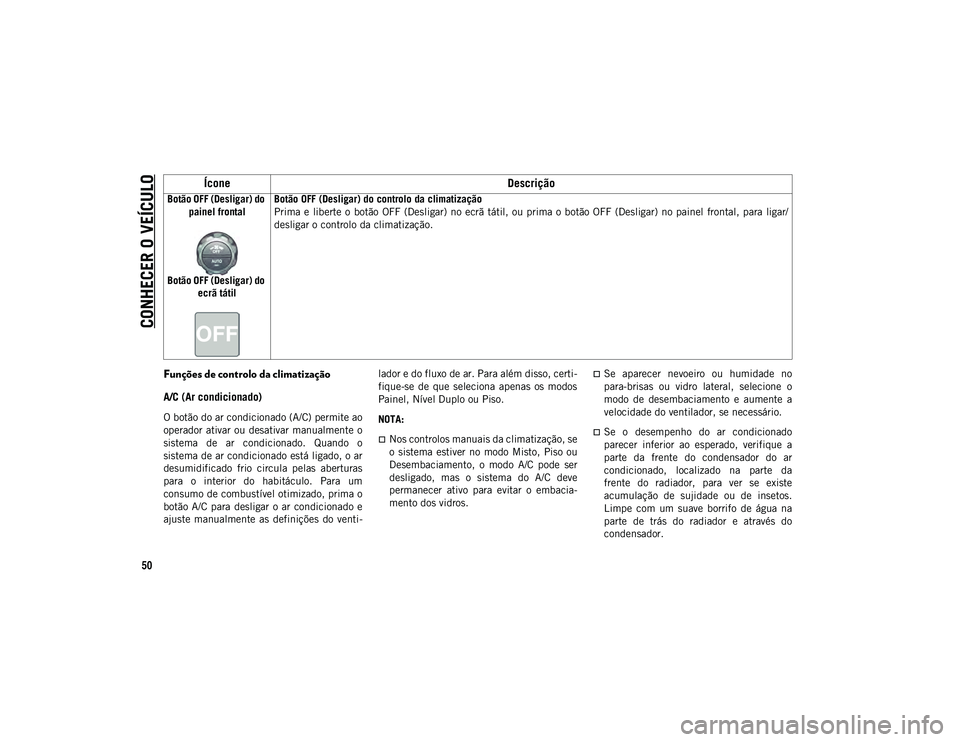

Funções de controlo da climatização
A/C (Ar condicionado)
O botão do ar condicionado (A/C) permite ao
operador ativar ou desativar manualmente o
sistema de ar condicionado. Quando o
sistema de ar condicionado está ligado, o ar
desumidificado frio circula pelas aberturas
para o interior do habitáculo. Para um
consumo de combustível otimizado, prima o
botão A/C para desligar o ar condicionado e
ajuste manualmente as definições do venti-lador e do fluxo de ar. Para além disso, certi-
fique-se de que seleciona apenas os modos
Painel, Nível Duplo ou Piso.
NOTA:
Nos controlos manuais da climatização, se
o sistema estiver no modo Misto, Piso ou
Desembaciamento, o modo A/C pode ser
desligado, mas o sistema do A/C deve
permanecer ativo para evitar o embacia-
mento dos vidros.
Se aparecer nevoeiro ou humidade no
para-brisas ou vidro lateral, selecione o
modo de desembaciamento e aumente a
velocidade do ventilador, se necessário.
Se o desempenho do ar condicionado
parecer inferior ao esperado, verifique a
parte da frente do condensador do ar
condicionado, localizado na parte da
frente do radiador, para ver se existe
acumulação de sujidade ou de insetos.
Limpe com um suave borrifo de água na
parte de trás do radiador e através do
condensador.
Botão OFF (Desligar) do
painel frontal
Botão OFF (Desligar) do ecrã tátil Botão OFF (Desligar) do controlo da climatização
Prima e liberte o botão OFF (Desligar) no ecrã tátil, ou prima o botão OFF (Desligar) no painel frontal, para ligar/
desligar o controlo da climatização.
Ícone
Descrição
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 50

51

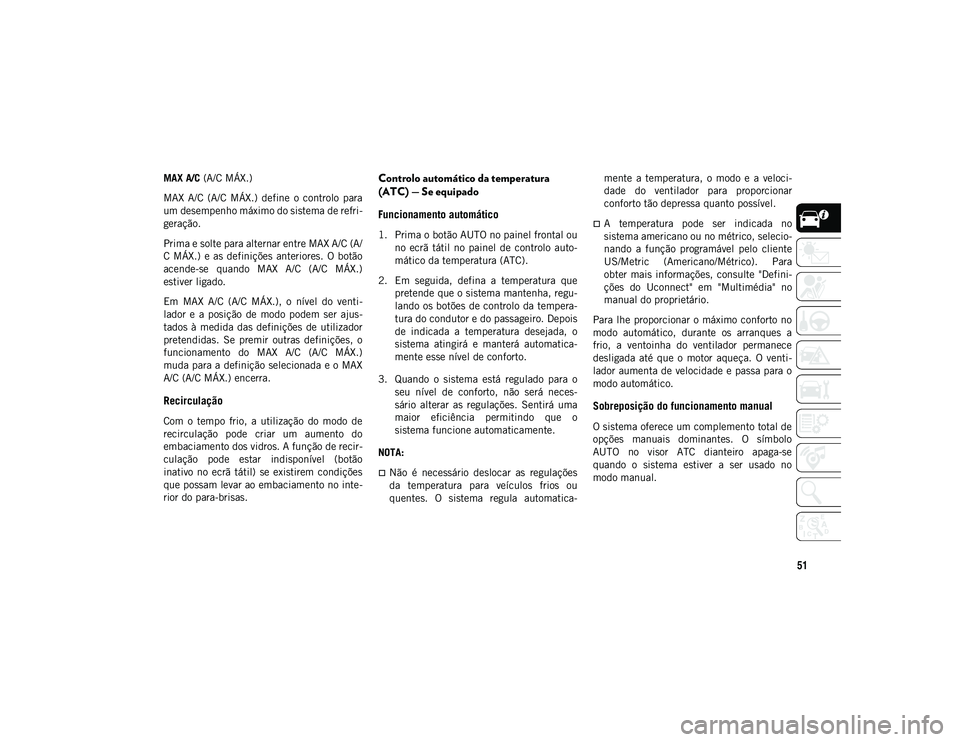

MAX A/C (A/C MÁX.)
MAX A/C (A/C MÁX.) define o controlo para
um desempenho máximo do sistema de refri-
geração.
Prima e solte para alternar entre MAX A/C (A/
C MÁX.) e as definições anteriores. O botão
acende-se quando MAX A/C (A/C MÁX.)
estiver ligado.
Em MAX A/C (A/C MÁX.), o nível do venti-
lador e a posição de modo podem ser ajus-
tados à medida das definições de utilizador
pretendidas. Se premir outras definições, o
funcionamento do MAX A/C (A/C MÁX.)
muda para a definição selecionada e o MAX
A/C (A/C MÁX.) encerra.
Recirculação
Com o tempo frio, a utilização do modo de
recirculação pode criar um aumento do
embaciamento dos vidros. A função de recir-
culação pode estar indisponível (botão
inativo no ecrã tátil) se existirem condições
que possam levar ao embaciamento no inte-
rior do para-brisas.
Controlo automático da temperatura
(ATC) — Se equipado
Funcionamento automático
1. Prima o botão AUTO no painel frontal ou no ecrã tátil no painel de controlo auto-
mático da temperatura (ATC).
2. Em seguida, defina a temperatura que pretende que o sistema mantenha, regu-
lando os botões de controlo da tempera-
tura do condutor e do passageiro. Depois
de indicada a temperatura desejada, o
sistema atingirá e manterá automatica-
mente esse nível de conforto.
3. Quando o sistema está regulado para o seu nível de conforto, não será neces-
sário alterar as regulações. Sentirá uma
maior eficiência permitindo que o
sistema funcione automaticamente.
NOTA:
Não é necessário deslocar as regulações
da temperatura para veículos frios ou
quentes. O sistema regula automatica- mente a temperatura, o modo e a veloci-
dade do ventilador para proporcionar
conforto tão depressa quanto possível.
A temperatura pode ser indicada no
sistema americano ou no métrico, selecio-
nando a função programável pelo cliente
US/Metric (Americano/Métrico). Para
obter mais informações, consulte "Defini-
ções do Uconnect" em "Multimédia" no
manual do proprietário.
Para lhe proporcionar o máximo conforto no
modo automático, durante os arranques a
frio, a ventoinha do ventilador permanece
desligada até que o motor aqueça. O venti-
lador aumenta de velocidade e passa para o
modo automático.
Sobreposição do funcionamento manual
O sistema oferece um complemento total de
opções manuais dominantes. O símbolo
AUTO no visor ATC dianteiro apaga-se
quando o sistema estiver a ser usado no
modo manual.
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 51

CONHECER O VEÍCULO
52
(Continuação)

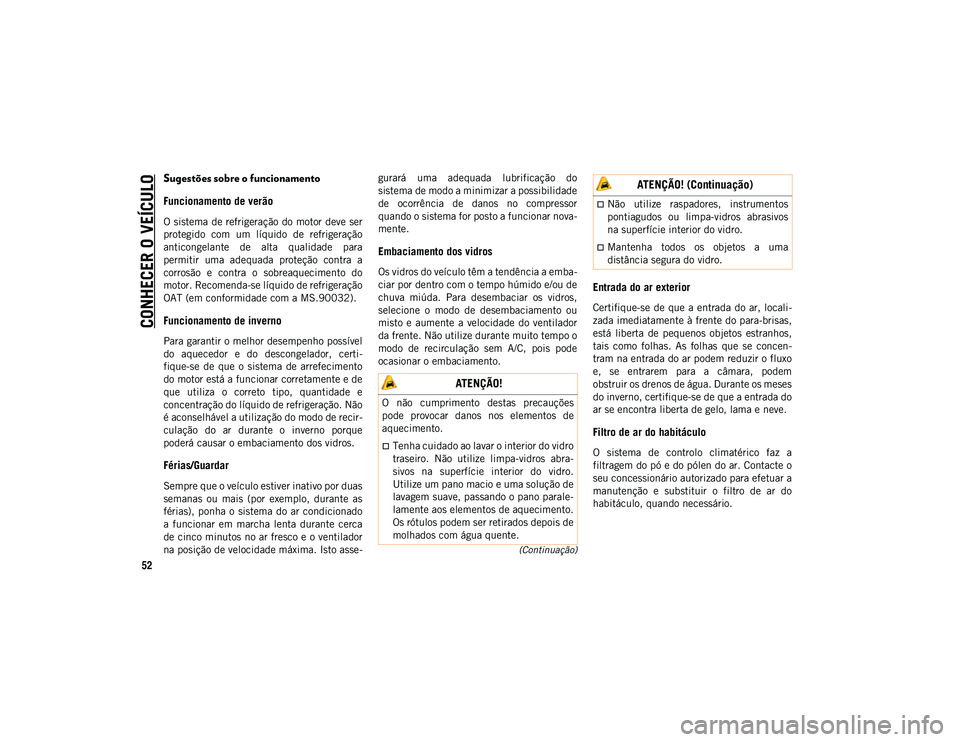

Sugestões sobre o funcionamento
Funcionamento de verão
O sistema de refrigeração do motor deve ser
protegido com um líquido de refrigeração
anticongelante de alta qualidade para
permitir uma adequada proteção contra a
corrosão e contra o sobreaquecimento do
motor. Recomenda-se líquido de refrigeração
OAT (em conformidade com a MS.90032).
Funcionamento de inverno
Para garantir o melhor desempenho possível
do aquecedor e do descongelador, certi-
fique-se de que o sistema de arrefecimento
do motor está a funcionar corretamente e de
que utiliza o correto tipo, quantidade e
concentração do líquido de refrigeração. Não
é aconselhável a utilização do modo de recir-
culação do ar durante o inverno porque
poderá causar o embaciamento dos vidros.
Férias/Guardar
Sempre que o veículo estiver inativo por duas
semanas ou mais (por exemplo, durante as
férias), ponha o sistema do ar condicionado
a funcionar em marcha lenta durante cerca
de cinco minutos no ar fresco e o ventilador
na posição de velocidade máxima. Isto asse-gurará uma adequada lubrificação do
sistema de modo a minimizar a possibilidade
de ocorrência de danos no compressor
quando o sistema for posto a funcionar nova-
mente.
Embaciamento dos vidros
Os vidros do veículo têm a tendência a emba-
ciar por dentro com o tempo húmido e/ou de
chuva miúda. Para desembaciar os vidros,
selecione o modo de desembaciamento ou
misto e aumente a velocidade do ventilador
da frente. Não utilize durante muito tempo o
modo de recirculação sem A/C, pois pode
ocasionar o embaciamento.
Entrada do ar exterior
Certifique-se de que a entrada do ar, locali-
zada imediatamente à frente do para-brisas,
está liberta de pequenos objetos estranhos,
tais como folhas. As folhas que se concen-
tram na entrada do ar podem reduzir o fluxo
e, se entrarem para a câmara, podem
obstruir os drenos de água. Durante os meses
do inverno, certifique-se de que a entrada do
ar se encontra liberta de gelo, lama e neve.
Filtro de ar do habitáculo
O sistema de controlo climatérico faz a
filtragem do pó e do pólen do ar. Contacte o
seu concessionário autorizado para efetuar a
manutenção e substituir o filtro de ar do
habitáculo, quando necessário.
ATENÇÃO!
O não cumprimento destas precauções
pode provocar danos nos elementos de
aquecimento.
Tenha cuidado ao lavar o interior do vidro
traseiro. Não utilize limpa-vidros abra-
sivos na superfície interior do vidro.
Utilize um pano macio e uma solução de
lavagem suave, passando o pano parale-
lamente aos elementos de aquecimento.
Os rótulos podem ser retirados depois de
molhados com água quente.
Não utilize raspadores, instrumentos
pontiagudos ou limpa-vidros abrasivos
na superfície interior do vidro.
Mantenha todos os objetos a uma
distância segura do vidro.
ATENÇÃO! (Continuação)
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 52

53
VIDROS ELÉTRICOS — SE
EQUIPADO
Os interruptores dos vidros elétricos estão
localizados no painel de instrumentos sob os
controlos da climatização. Prima o inter-
ruptor para baixo para abrir o vidro e para
cima para o fechar.
O interruptor superior esquerdo controla o
vidro dianteiro esquerdo e o interruptor supe-
rior direito controla o vidro dianteiro direito.Interruptores dos vidros elétricos
NOTA:
Os interruptores dos vidros elétricos perma-
necerão ativos até 10 minutos após colocar a
ignição na posição OFF (Desligado). A aber-
tura de qualquer porta dianteira cancela esta
opção. Modelos de quatro portas
O interruptor inferior esquerdo controla o
vidro do passageiro traseiro esquerdo e o
interruptor inferior direito controla o vidro do
passageiro traseiro direito.
NOTA:
Nos modelos de quatro portas, existem inter-
ruptores dos vidros situados na parte traseira
da consola central destinados aos vidros dos
passageiros traseiros.
Função de descida automática
O interruptor do vidro elétrico da porta do
condutor e os interruptores dos vidros
elétricos das portas dos passageiros possuem
uma função de descida automática. Pres-
sione o interruptor do vidro para baixo,
durante um curto período de tempo, e
solte-o. O vidro desce automaticamente.
Para abrir a janela parcialmente, carregue no
interruptor do vidro durante breves instantes
e solte-o quando pretender que o vidro pare.
Se não quiser que o vidro desça completa-
mente durante a operação de descida auto-
mática, puxe o interruptor brevemente para
cima. AVISO!
Não deixe nunca uma criança sozinha
dentro de um veículo, e não deixe as
crianças brincarem com vidros elétricos.
Não deixe a chave inteligente dentro ou
perto do veículo, ou num local acessível a
crianças. Os ocupantes, particularmente
as crianças não vigiadas, podem ficar
presos nos vidros ao acionar os
interruptores dos vidros elétricos. Tal pode
causar ferimentos graves ou morte.
1 — Interruptor do vidro dianteiro do lado
do condutor
2 — Interruptor do vidro dianteiro do lado
do passageiro
3 — Interruptor de bloqueio dos vidros
4 — Interruptor do vidro traseiro do lado do
passageiro
5 — Interruptor do vidro traseiro do lado do
condutor
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 53

CONHECER O VEÍCULO
54

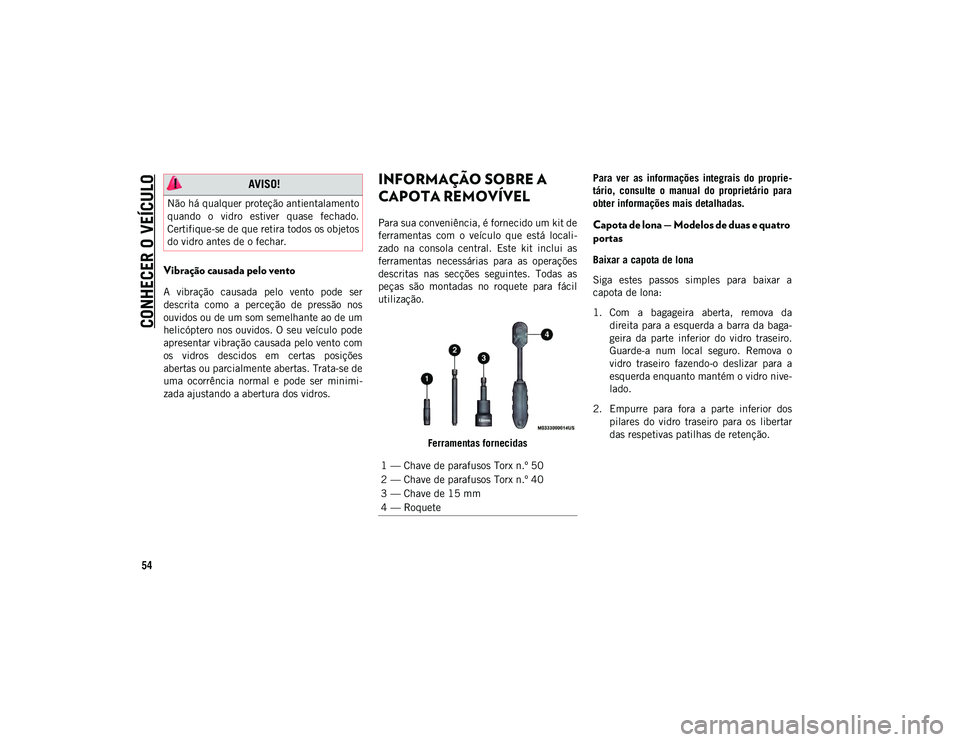

Vibração causada pelo vento
A vibração causada pelo vento pode ser
descrita como a perceção de pressão nos
ouvidos ou de um som semelhante ao de um
helicóptero nos ouvidos. O seu veículo pode
apresentar vibração causada pelo vento com
os vidros descidos em certas posições
abertas ou parcialmente abertas. Trata-se de
uma ocorrência normal e pode ser minimi-
zada ajustando a abertura dos vidros.
INFORMAÇÃO SOBRE A
CAPOTA REMOVÍVEL
Para sua conveniência, é fornecido um kit de
ferramentas com o veículo que está locali-
zado na consola central. Este kit inclui as
ferramentas necessárias para as operações
descritas nas secções seguintes. Todas as
peças são montadas no roquete para fácil
utilização.Ferramentas fornecidas Para ver as informações integrais do proprie-
tário, consulte o manual do proprietário para
obter informações mais detalhadas.Capota de lona — Modelos de duas e quatro
portas
Baixar a capota de lona
Siga estes passos simples para baixar a
capota de lona:
1. Com a bagageira aberta, remova da
direita para a esquerda a barra da baga-
geira da parte inferior do vidro traseiro.
Guarde-a num local seguro. Remova o
vidro traseiro fazendo-o deslizar para a
esquerda enquanto mantém o vidro nive-
lado.
2. Empurre para fora a parte inferior dos pilares do vidro traseiro para os libertar
das respetivas patilhas de retenção.
AVISO!
Não há qualquer proteção antientalamento
quando o vidro estiver quase fechado.
Certifique-se de que retira todos os objetos
do vidro antes de o fechar.
1 — Chave de parafusos Torx n.º 50
2 — Chave de parafusos Torx n.º 40
3 — Chave de 15 mm
4 — Roquete
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 54

55

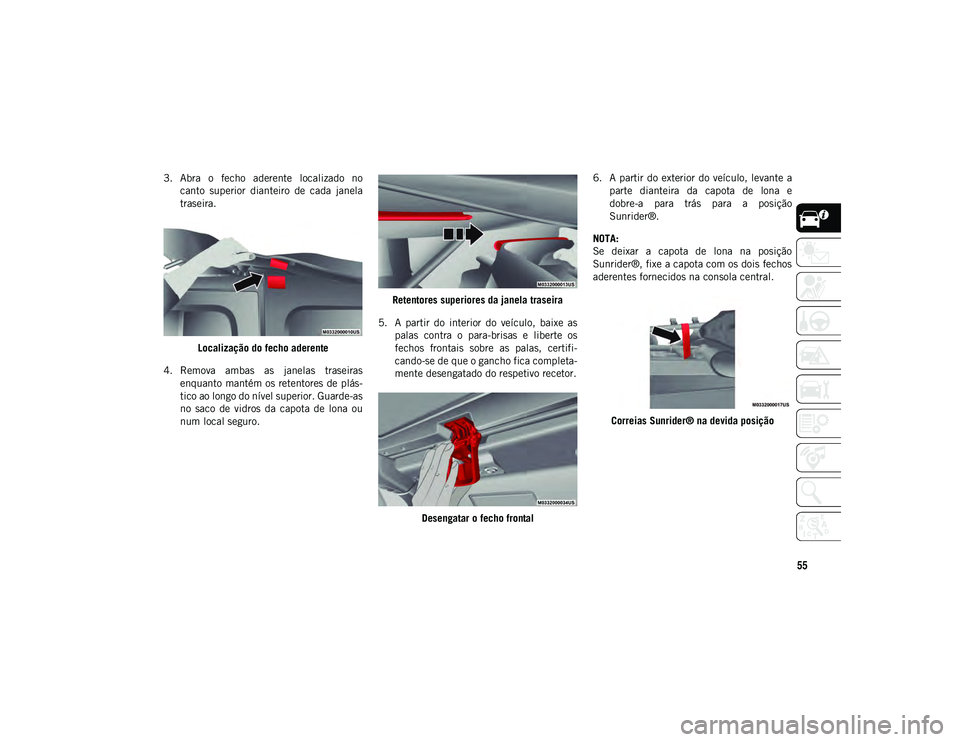

3. Abra o fecho aderente localizado nocanto superior dianteiro de cada janela
traseira.
Localização do fecho aderente
4. Remova ambas as janelas traseiras enquanto mantém os retentores de plás-
tico ao longo do nível superior. Guarde-as
no saco de vidros da capota de lona ou
num local seguro. Retentores superiores da janela traseira
5. A partir do interior do veículo, baixe as palas contra o para-brisas e liberte os
fechos frontais sobre as palas, certifi-
cando-se de que o gancho fica completa-
mente desengatado do respetivo recetor.
Desengatar o fecho frontal 6. A partir do exterior do veículo, levante a
parte dianteira da capota de lona e
dobre-a para trás para a posição
Sunrider®.
NOTA:
Se deixar a capota de lona na posição
Sunrider®, fixe a capota com os dois fechos
aderentes fornecidos na consola central.
Correias Sunrider® na devida posição
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 55

CONHECER O VEÍCULO
56
7. Puxe o fecho Sunrider®, localizado porbaixo do último arco da capota de lona.
Posição do fecho Sunrider®
8. Deixe a capota de lona deslizar livre- mente para trás nas calhas de guia para
a posição recolhida. 9. Enquanto empurra ligeiramente a capota
de lona rebatida para baixo, faça deslizar
a alavanca de bloqueio nos mecanismos
de assistência à elevação do lado
esquerdo e do lado direito para a posição
"Lock" (Bloqueio).
Posição de bloqueio
10. Assim que a alavanca de bloqueio estiver na posição "lock" (bloqueio), empurre
para baixo cada um dos lados da capota
de lona rebatida para assegurar a sua
fixação. Poderá ouvir um "clique".
NOTA:
Fixe a capota utilizando os dois fechos
aderentes fornecidos na consola central. Empurre para baixo para garantir uma posição
bloqueada
Levantar a capota de lona
Siga estes passos simples para levantar a
capota de lona:
1. A partir da posição totalmente descida, retire as faixas caso tenham sido fixadas
anteriormente.
2. Enquanto empurra a capota de lona reba- tida para baixo, faça deslizar a alavanca
de bloqueio nos mecanismos de assis-
tência à elevação do lado esquerdo e do
lado direito para a posição "Unlock"
(Desbloqueio).
ATENÇÃO!
O não cumprimento dos seguintes passos
pode resultar em danos na capota de lona
ou no veículo.
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 56

57

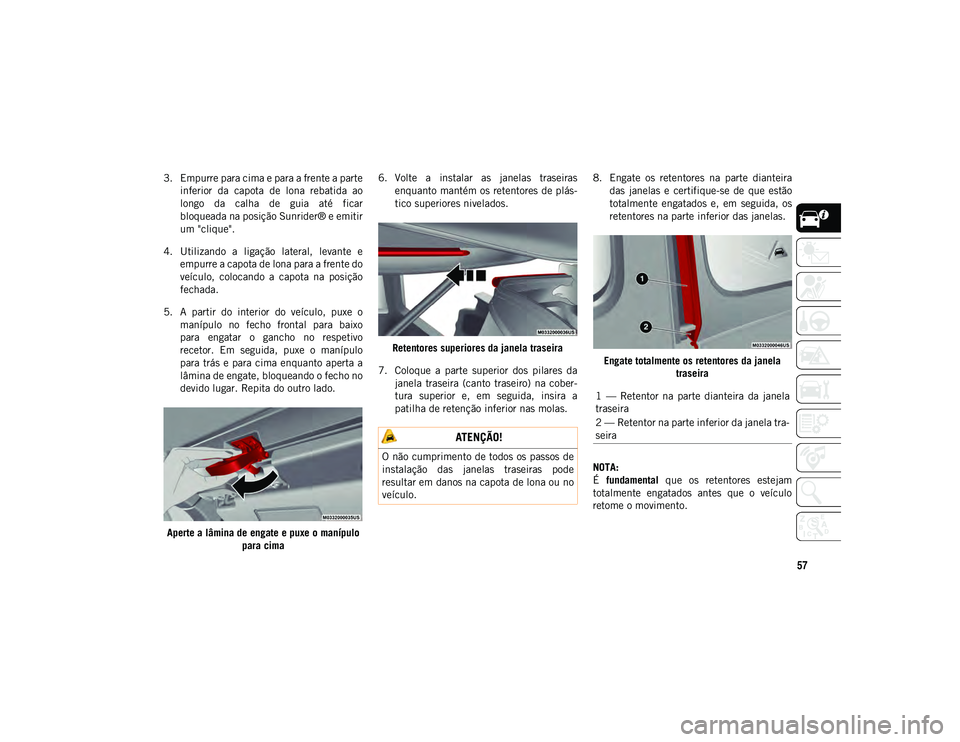

3. Empurre para cima e para a frente a parteinferior da capota de lona rebatida ao
longo da calha de guia até ficar
bloqueada na posição Sunrider® e emitir
um "clique".
4. Utilizando a ligação lateral, levante e empurre a capota de lona para a frente do
veículo, colocando a capota na posição
fechada.
5. A partir do interior do veículo, puxe o manípulo no fecho frontal para baixo
para engatar o gancho no respetivo
recetor. Em seguida, puxe o manípulo
para trás e para cima enquanto aperta a
lâmina de engate, bloqueando o fecho no
devido lugar. Repita do outro lado.
Aperte a lâmina de engate e puxe o manípulo para cima 6. Volte a instalar as janelas traseiras
enquanto mantém os retentores de plás-
tico superiores nivelados.
Retentores superiores da janela traseira
7. Coloque a parte superior dos pilares da janela traseira (canto traseiro) na cober-
tura superior e, em seguida, insira a
patilha de retenção inferior nas molas. 8. Engate os retentores na parte dianteira
das janelas e certifique-se de que estão
totalmente engatados e, em seguida, os
retentores na parte inferior das janelas.
Engate totalmente os retentores da janela traseira
NOTA:
É fundamental que os retentores estejam
totalmente engatados antes que o veículo
retome o movimento.
ATENÇÃO!
O não cumprimento de todos os passos de
instalação das janelas traseiras pode
resultar em danos na capota de lona ou no
veículo.
1 — Retentor na parte dianteira da janela
traseira
2 — Retentor na parte inferior da janela tra-
seira
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 57

CONHECER O VEÍCULO
58

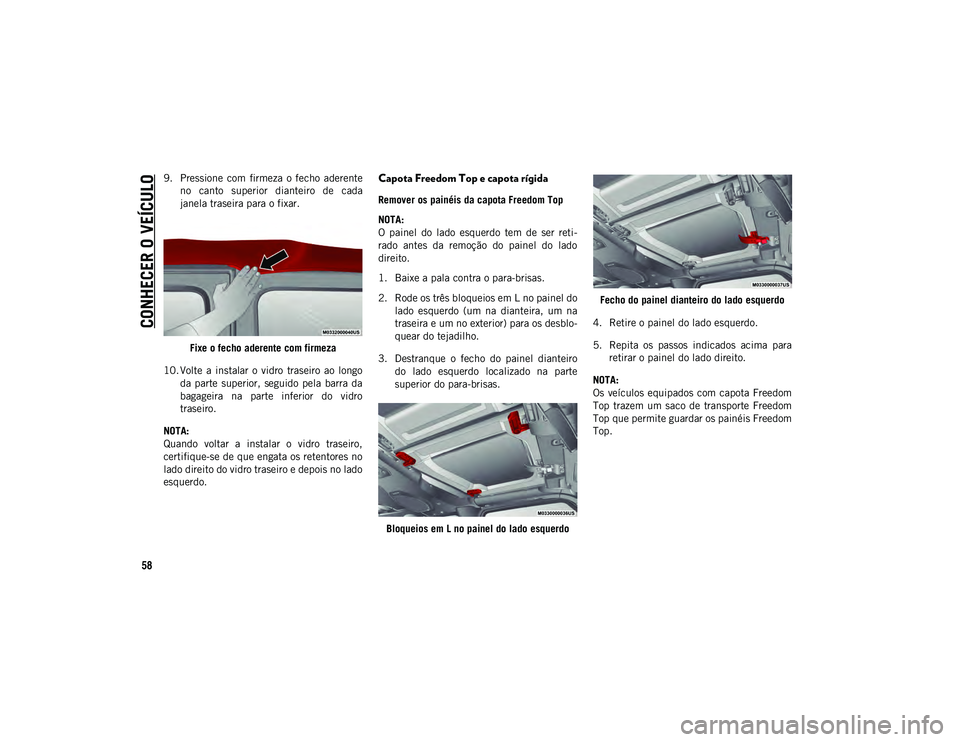

9. Pressione com firmeza o fecho aderenteno canto superior dianteiro de cada
janela traseira para o fixar.
Fixe o fecho aderente com firmeza
10. Volte a instalar o vidro traseiro ao longo da parte superior, seguido pela barra da
bagageira na parte inferior do vidro
traseiro.
NOTA:
Quando voltar a instalar o vidro traseiro,
certifique-se de que engata os retentores no
lado direito do vidro traseiro e depois no lado
esquerdo.Capota Freedom Top e capota rígida
Remover os painéis da capota Freedom Top
NOTA:
O painel do lado esquerdo tem de ser reti-
rado antes da remoção do painel do lado
direito.
1. Baixe a pala contra o para-brisas.
2. Rode os três bloqueios em L no painel do lado esquerdo (um na dianteira, um na
traseira e um no exterior) para os desblo-
quear do tejadilho.
3. Destranque o fecho do painel dianteiro do lado esquerdo localizado na parte
superior do para-brisas.
Bloqueios em L no painel do lado esquerdo Fecho do painel dianteiro do lado esquerdo
4. Retire o painel do lado esquerdo.
5. Repita os passos indicados acima para retirar o painel do lado direito.
NOTA:
Os veículos equipados com capota Freedom
Top trazem um saco de transporte Freedom
Top que permite guardar os painéis Freedom
Top.
2020_JEEP_JL_WRANGLER_UG_LHD_PT.book Page 58
