Lancia Delta 2008 Libretto Uso Manutenzione (in Italian)

200MANUTENZIONE E CURA
30 60 90 120 150 180









 Migliaia di chilometri
Controllo emissioni allo scarico
Verifica impianto antievaporazione
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
Sostituzione cinghia/e comando accessori
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione candele accensione
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio (oppure ogni 24 mesi)(**)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 15 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per im-
pieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani e comunque con un chilometraggio annuale inferiore ai
10.000 km è necessario sostituire olio motore e filtro ogni 12 mesi.
Per le versioni 1.4 Turbo Jet, al fine di garantire la corretta funzionalità ed evitare seri danni al motore, risulta fondamentale:
- utilizzare esclusivamente candele specificamente certificate per motore Turbo Jet, dello stesso tipo e della stessa marca (vedere quan-
to descritto al paragrafo “Motore”);
- rispettare rigorosamente l’intervallo di sostituzione candele previsto nel Piano di Manutenzione Programmata;
- si consiglia di rivolgersi alla Rete Assistenziale Lancia.

MANUTENZIONE E CURA201
5
Versioni Diesel
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, abitacolo, vano bagagli, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergi/lavacristalli
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto
Controllo condizioni e usura pattini freni a disco anteriori e funzionamento
segnalatore usura pattini
Controllo condizioni e usura guarnizioni pattini a disco posteriori
Controllo visivo condizioni: esterno carrozzeria, protettivo
sottoscocca, tratti rigidi e flessibili delle tubazioni
(scarico - alimentazione combustibile - freni), elementi in gomma
(cuffie - manicotti - boccole ecc.)
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore, freni/frizione idraulica, lavacristalli, batteria ecc.)
Controllo ed eventuale regolazione corsa leva freno a mano
Controllo tensione ed eventuale regolazione cinghie comando
accessori (escluso motori dotati di tenditori automatici)
Controllo emissioni/fumosità allo scarico
Controllo visivo condizioni cinghie comando accessori 35 70 105 140 175














35 70 105 140 175








202MANUTENZIONE E CURA
Migliaia di chilometri
Controllo funzionalità sistemi controllo motore (mediante presa diagnosi)
Sostituzione cinghie comando accessori
Sostituzione cinghia dentata comando distribuzione (*)
Sostituzione filtro combustibile
Sostituzione cartuccia filtro aria
Sostituzione olio motore e filtro olio (versioni senza DPF)(oppure ogni 24 mesi)
Sostituzione olio motore e filtro olio (versioni con DPF)(**)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 15 mesi)
(*) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per im-
pieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(**) L’olio motore ed il filtro vanno sostituiti all’accensione della spia sul quadro strumenti (vedere capitolo “Spie su quadro”) o co-
munque ogni 24 mesi.

MANUTENZIONE E CURA203
5
CONTROLLI PERIODICI
Ogni 1.000 km o prima di lunghi viaggi controllare ed
eventualmente ripristinare:
livello liquido di raffreddamento motore;
livello liquido freni;
livello liquido lavacristallo;
pressione e condizione dei pneumatici;
funzionamento impianto di illuminazione (fari, indi-
catori di direzione, emergenza, ecc.);
funzionamento impianto tergi/lavacristallo e posizio-
namento/usura spazzole tergicristallo/tergilunotto;
Ogni 3.000 km controllare ed eventualmente ripristinare:
livello olio motore.
Si consiglia l’uso dei prodotti della FL Selenia, studiati e
realizzati espressamente per le vetture Lancia (vedere la
tabella “Rifornimenti” nel capitolo “6”).
UTILIZZO GRAVOSO DELLA
VETTURA
Nel caso la vettura sia utilizzata prevalentemente in una
delle seguenti condizioni particolarmente severe:
traino di rimorchio o roulotte;
strade polverose;
tragitti brevi (meno di 7-8 km) e ripetuti e con tem-
peratura esterna sotto zero;
motore che gira frequentemente al minimo o guida su
lunghe distanze a bassa velocità (esempio consegne
porta a porta) oppure in caso di lunga inattività;
percorsi urbani;

204MANUTENZIONE E CURA
È necessario effettuare le seguenti verifiche più frequen-
temente di quanto indicato nel Piano di Manutenzione
Programmata:
controllo condizioni e usura pattini freni a disco an-
teriori;
controllo stato pulizia serrature cofano motore e bau-
le, pulizia e lubrificazione leverismi;
controllo visivo condizioni: motore, cambio, trasmis-
sione, tratti rigidi e flessibili delle tubazioni (scarico -
alimentazione carburante - freni) elementi in gomma
(cuffie - manicotti - boccole ecc.);controllo stato di carica e livello liquido batteria (elet-
trolito) (fare riferimento al paragrafo “Batteria - Con-
trollo dello stato di carica e livello elettrolito” in que-
sto capitolo);
controllo visivo condizioni cinghie comandi accessori;
controllo ed eventuale sostituzione filtro antipolline
in particolare esso dovrà essere sostituito nel caso si ri-
levi una diminuzione della portata di aria immessa in
abitacolo;
controllo ed eventuale sostituzione filtro aria.

MANUTENZIONE E CURA205
5

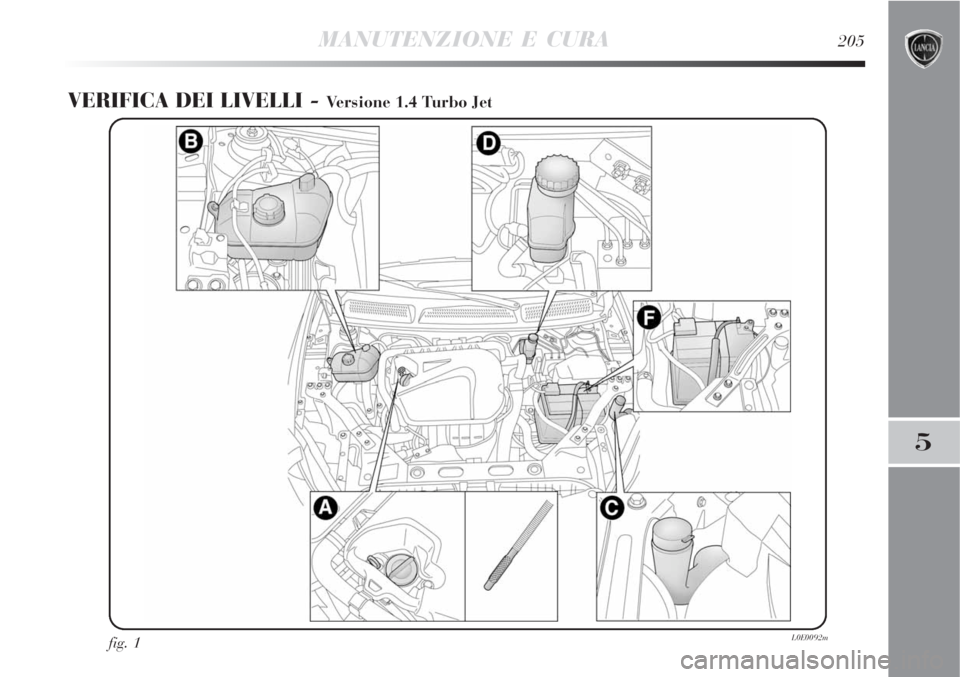

VERIFICA DEI LIVELLI - Versione 1.4 Turbo Jet
fig. 1L0E0092m

206MANUTENZIONE E CURA

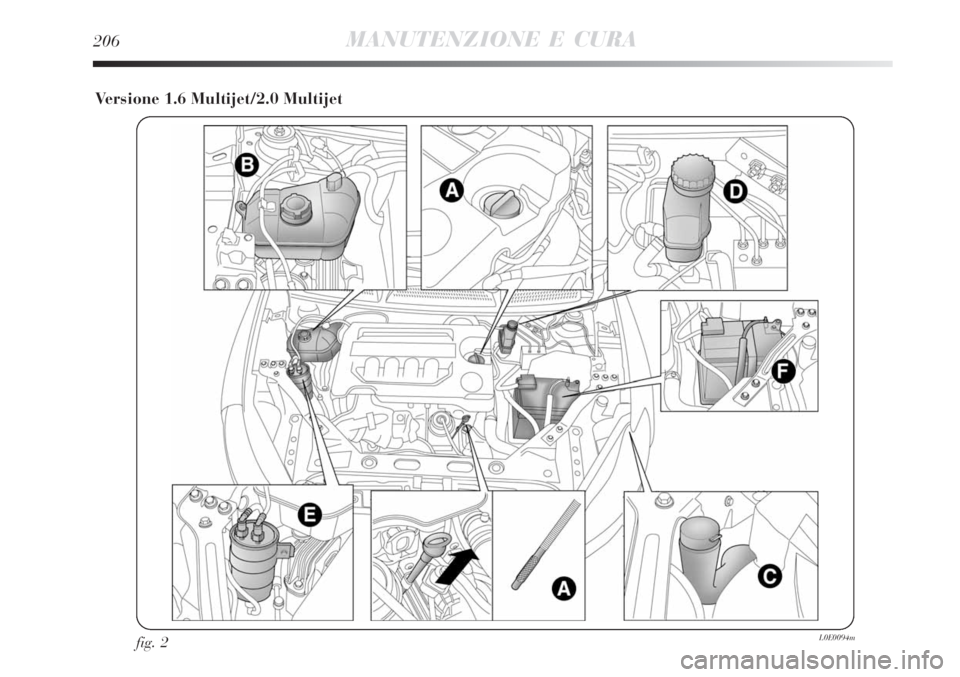

Versione 1.6 Multijet/2.0 Multijet
fig. 2L0E0094m

MANUTENZIONE E CURA207
5

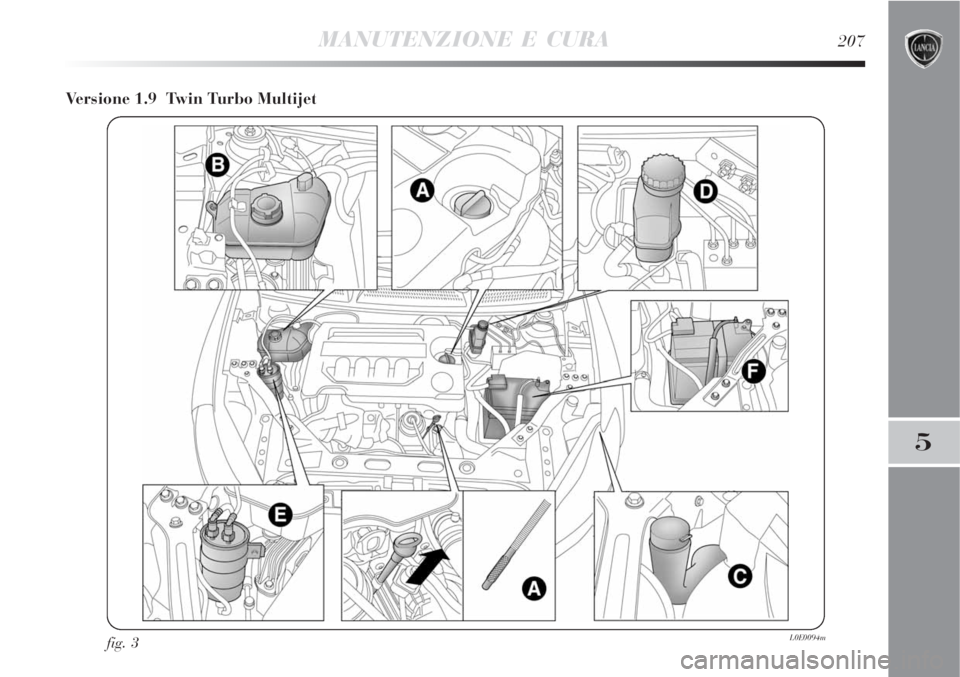

Versione 1.9 Twin Turbo Multijet
fig. 3L0E0094m

208MANUTENZIONE E CURA

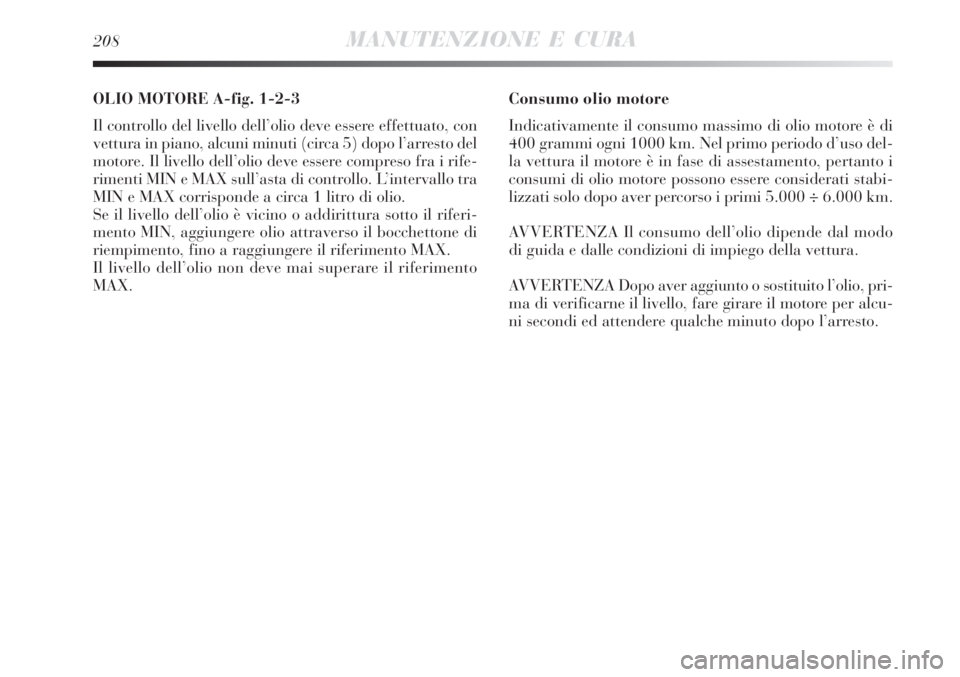

OLIO MOTORE A-fig. 1-2-3
Il controllo del livello dell’olio deve essere effettuato, con
vettura in piano, alcuni minuti (circa 5) dopo l’arresto del
motore. Il livello dell’olio deve essere compreso fra i rife-
rimenti MIN e MAX sull’asta di controllo. L’intervallo tra
MIN e MAX corrisponde a circa 1 litro di olio.
Se il livello dell’olio è vicino o addirittura sotto il riferi-
mento MIN, aggiungere olio attraverso il bocchettone di
riempimento, fino a raggiungere il riferimento MAX.
Il livello dell’olio non deve mai superare il riferimento
MAX.Consumo olio motore
Indicativamente il consumo massimo di olio motore è di
400 grammi ogni 1000 km. Nel primo periodo d’uso del-
la vettura il motore è in fase di assestamento, pertanto i
consumi di olio motore possono essere considerati stabi-
lizzati solo dopo aver percorso i primi 5.000 ÷ 6.000 km.
AVVERTENZA Il consumo dell’olio dipende dal modo
di guida e dalle condizioni di impiego della vettura.
AVVERTENZA Dopo aver aggiunto o sostituito l’olio, pri-
ma di verificarne il livello, fare girare il motore per alcu-
ni secondi ed attendere qualche minuto dopo l’arresto.

MANUTENZIONE E CURA209
5

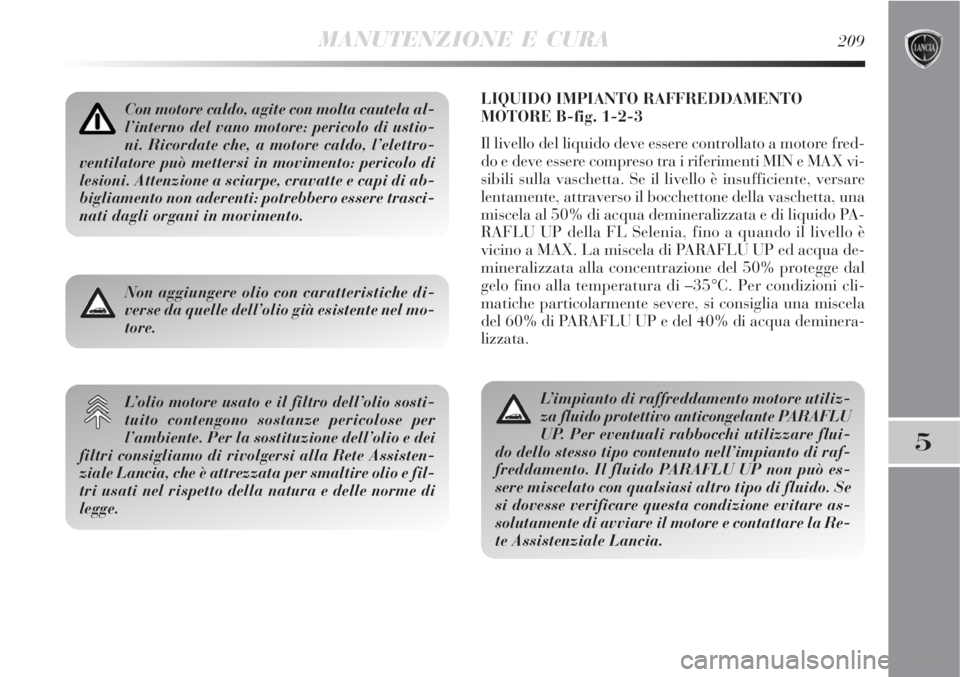

LIQUIDO IMPIANTO RAFFREDDAMENTO
MOTORE B-fig. 1-2-3
Il livello del liquido deve essere controllato a motore fred-
do e deve essere compreso tra i riferimenti MIN e MAX vi-
sibili sulla vaschetta. Se il livello è insufficiente, versare
lentamente, attraverso il bocchettone della vaschetta, una
miscela al 50% di acqua demineralizzata e di liquido PA-
RAFLU UP della FL Selenia, fino a quando il livello è
vicino a MAX. La miscela di PARAFLU UP ed acqua de-
mineralizzata alla concentrazione del 50% protegge dal
gelo fino alla temperatura di –35°C. Per condizioni cli-
matiche particolarmente severe, si consiglia una miscela
del 60% di PARAFLU UP e del 40% di acqua deminera-
lizzata.Con motore caldo, agite con molta cautela al-
l’interno del vano motore: pericolo di ustio-
ni. Ricordate che, a motore caldo, l’elettro-
ventilatore può mettersi in movimento: pericolo di
lesioni. Attenzione a sciarpe, cravatte e capi di ab-
bigliamento non aderenti: potrebbero essere trasci-
nati dagli organi in movimento.
Non aggiungere olio con caratteristiche di-
verse da quelle dell’olio già esistente nel mo-
tore.
L’olio motore usato e il filtro dell’olio sosti-
tuito contengono sostanze pericolose per
l’ambiente. Per la sostituzione dell’olio e dei
filtri consigliamo di rivolgersi alla Rete Assisten-
ziale Lancia, che è attrezzata per smaltire olio e fil-
tri usati nel rispetto della natura e delle norme di
legge.L’impianto di raffreddamento motore utiliz-
za fluido protettivo anticongelante PARAFLU
UP. Per eventuali rabbocchi utilizzare flui-
do dello stesso tipo contenuto nell’impianto di raf-
freddamento. Il fluido PARAFLU UP non può es-
sere miscelato con qualsiasi altro tipo di fluido. Se
si dovesse verificare questa condizione evitare as-
solutamente di avviare il motore e contattare la Re-
te Assistenziale Lancia.
