Lancia Delta 2008 Notice d'entretien (in French)

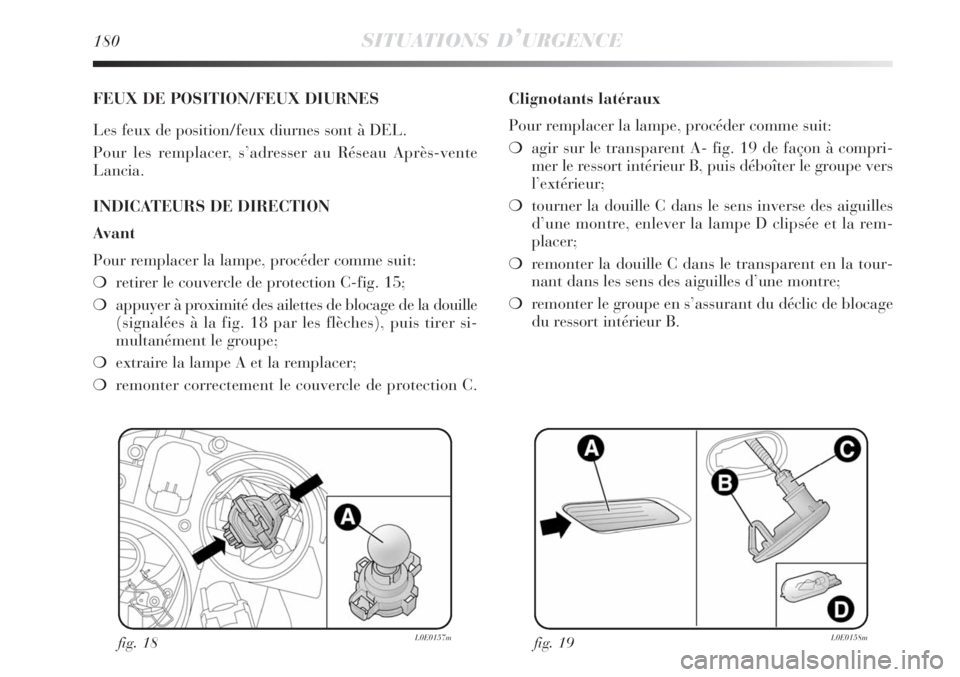

180SITUATIONS D’URGENCE
FEUX DE POSITION/FEUX DIURNES
Les feux de position/feux diurnes sont à DEL.
Pour les remplacer, s’adresser au Réseau Après-vente
Lancia.
INDICATEURS DE DIRECTION
Avant
Pour remplacer la lampe, procéder comme suit:
retirer le couvercle de protection C-fig. 15;
appuyer à proximité des ailettes de blocage de la douille
(signalées à la fig. 18 par les flèches), puis tirer si-
multanément le groupe;
extraire la lampe A et la remplacer;
remonter correctement le couvercle de protection C.Clignotants latéraux
Pour remplacer la lampe, procéder comme suit:
agir sur le transparent A- fig. 19 de façon à compri-
mer le ressort intérieur B, puis déboîter le groupe vers
l’extérieur;
tourner la douille C dans le sens inverse des aiguilles
d’une montre, enlever la lampe D clipsée et la rem-
placer;
remonter la douille C dans le transparent en la tour-
nant dans les sens des aiguilles d’une montre;
remonter le groupe en s’assurant du déclic de blocage
du ressort intérieur B.
fig. 18L0E0157mfig. 19L0E0158m

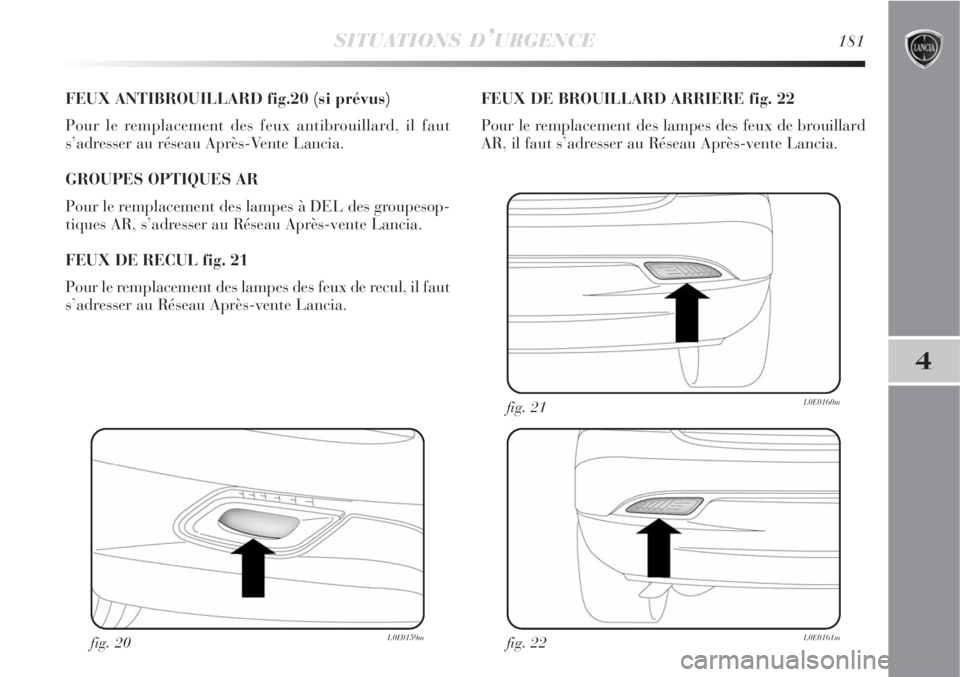

SITUATIONS D’URGENCE181
4
FEUX ANTIBROUILLARD fig.20 (si prévus)
Pour le remplacement des feux antibrouillard, il faut
s’adresser au réseau Après-Vente Lancia.
GROUPES OPTIQUES AR
Pour le remplacement des lampes à DEL des groupesop-
tiques AR, s’adresser au Réseau Après-vente Lancia.
FEUX DE RECUL fig. 21
Pour le remplacement des lampes des feux de recul, il faut
s’adresser au Réseau Après-vente Lancia.FEUX DE BROUILLARD ARRIERE fig. 22
Pour le remplacement des lampes des feux de brouillard
AR, il faut s’adresser au Réseau Après-vente Lancia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m

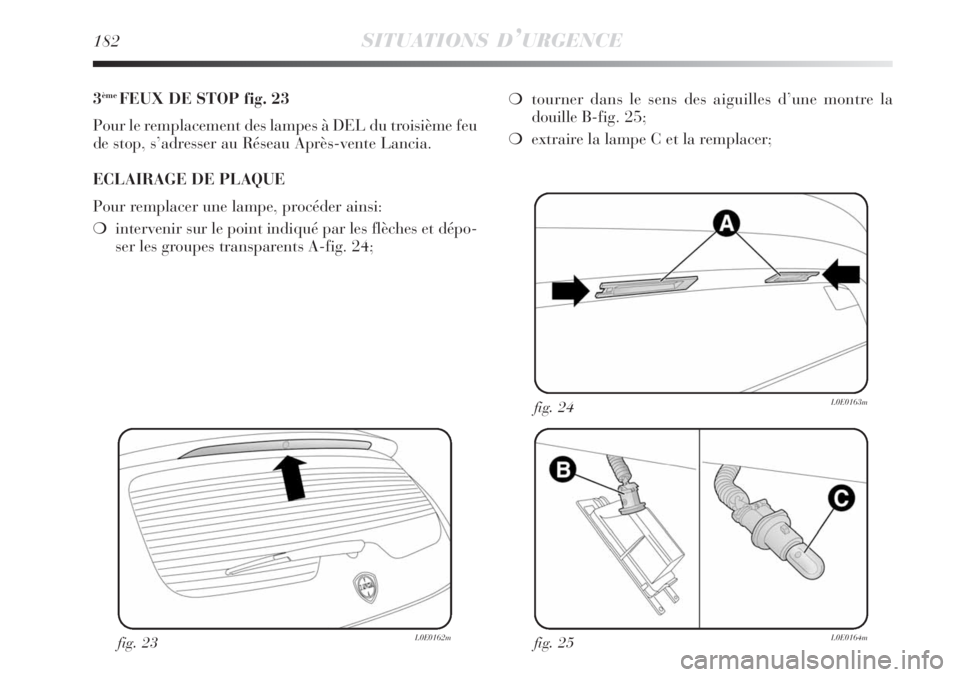

182SITUATIONS D’URGENCE
3ème FEUX DE STOP fig. 23
Pour le remplacement des lampes à DEL du troisième feu
de stop, s’adresser au Réseau Après-vente Lancia.
ECLAIRAGE DE PLAQUE
Pour remplacer une lampe, procéder ainsi:
intervenir sur le point indiqué par les flèches et dépo-
ser les groupes transparents A-fig. 24;
fig. 23L0E0162mfig. 25L0E0164m
fig. 24L0E0163m
tourner dans le sens des aiguilles d’une montre la
douille B-fig. 25;
extraire la lampe C et la remplacer;

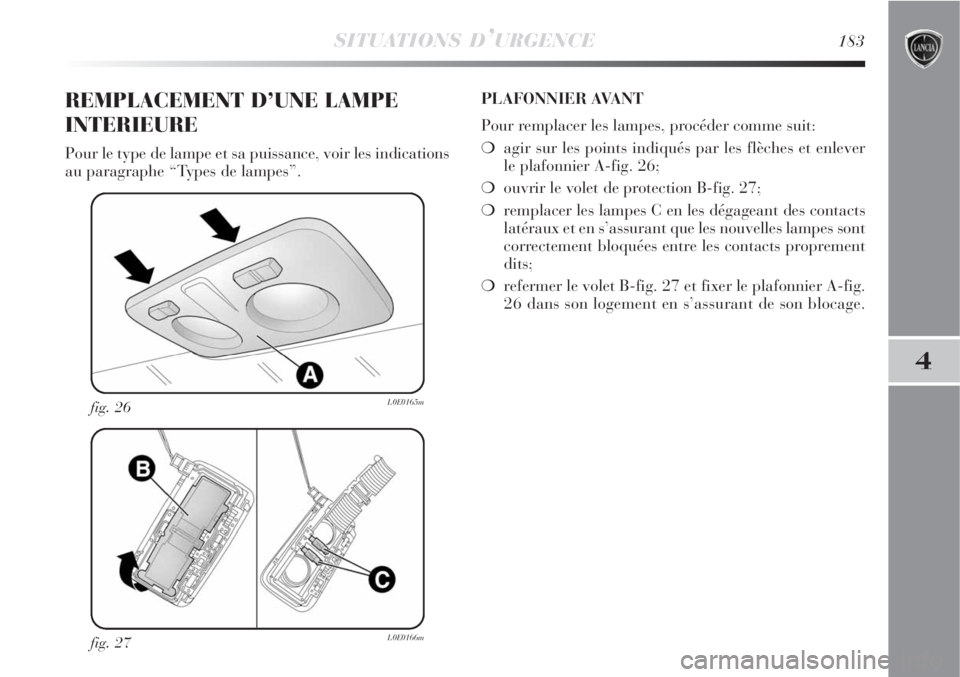

SITUATIONS D’URGENCE183
4
fig. 27L0E0166m
fig. 26L0E0165m
REMPLACEMENT D’UNE LAMPE
INTERIEURE
Pour le type de lampe et sa puissance, voir les indications
au paragraphe “Types de lampes”.PLAFONNIER AVANT
Pour remplacer les lampes, procéder comme suit:
agir sur les points indiqués par les flèches et enlever
le plafonnier A-fig. 26;
ouvrir le volet de protection B-fig. 27;
remplacer les lampes C en les dégageant des contacts
latéraux et en s’assurant que les nouvelles lampes sont
correctement bloquées entre les contacts proprement
dits;
refermer le volet B-fig. 27 et fixer le plafonnier A-fig.
26 dans son logement en s’assurant de son blocage.

184SITUATIONS D’URGENCE
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m
PLAFONNIER ARRIÈRE
Versions sans toit ouvrant
Pour remplacer les lampes, procéder comme suit:
agir sur les points indiqués par les flèches et enlever
le plafonnier A-fig. 28;
remplacer la lampe B-fig. 29 en la dégageant des
contacts latéraux et en s’assurant que la nouvelle lam-
pe est correctement bloquée entre les contacts propre-
ment dits;
Versions avec toit ouvrant
Pour remplacer la lampe, procéder comme suit:
intervenir sur le point indiqué par la flèche et dépo-
ser le plafonnier A-fig. 30;remplacer la lampe B-fig. 29 en la libérant des contacts
latéraux et en s’assurant que la nouvelle lampe est cor-
rectement bloquée entre les contacts proprement dits.

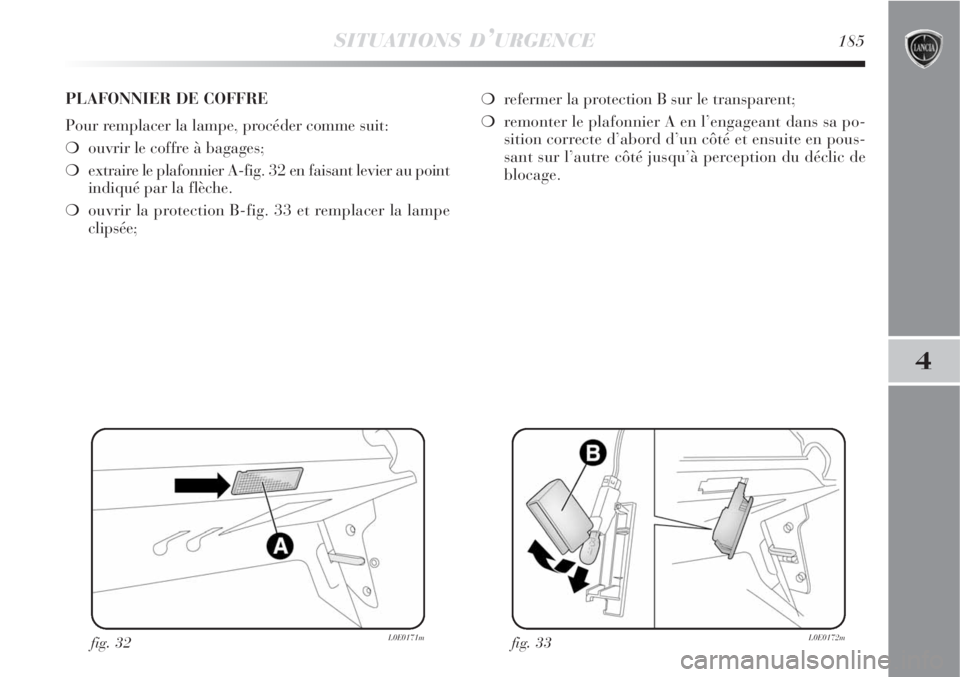

SITUATIONS D’URGENCE185
4
fig. 32L0E0171mfig. 33L0E0172m
PLAFONNIER DE COFFRE
Pour remplacer la lampe, procéder comme suit:
ouvrir le coffre à bagages;
extraire le plafonnier A-fig. 32 en faisant levier au point
indiqué par la flèche.
ouvrir la protection B-fig. 33 et remplacer la lampe
clipsée;refermer la protection B sur le transparent;
remonter le plafonnier A en l’engageant dans sa po-
sition correcte d’abord d’un côté et ensuite en pous-
sant sur l’autre côté jusqu’à perception du déclic de
blocage.

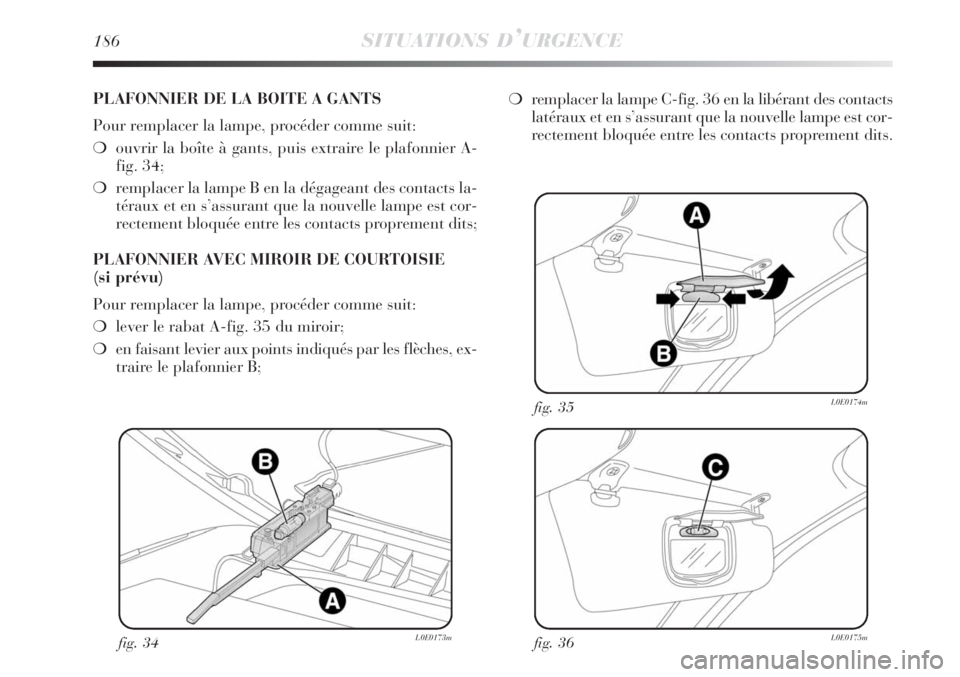

186SITUATIONS D’URGENCE
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m
PLAFONNIER DE LA BOITE A GANTS
Pour remplacer la lampe, procéder comme suit:
ouvrir la boîte à gants, puis extraire le plafonnier A-
fig. 34;
remplacer la lampe B en la dégageant des contacts la-
téraux et en s’assurant que la nouvelle lampe est cor-
rectement bloquée entre les contacts proprement dits;
PLAFONNIER AVEC MIROIR DE COURTOISIE
(si prévu)
Pour remplacer la lampe, procéder comme suit:
lever le rabat A-fig. 35 du miroir;
en faisant levier aux points indiqués par les flèches, ex-
traire le plafonnier B;remplacer la lampe C-fig. 36 en la libérant des contacts
latéraux et en s’assurant que la nouvelle lampe est cor-
rectement bloquée entre les contacts proprement dits.

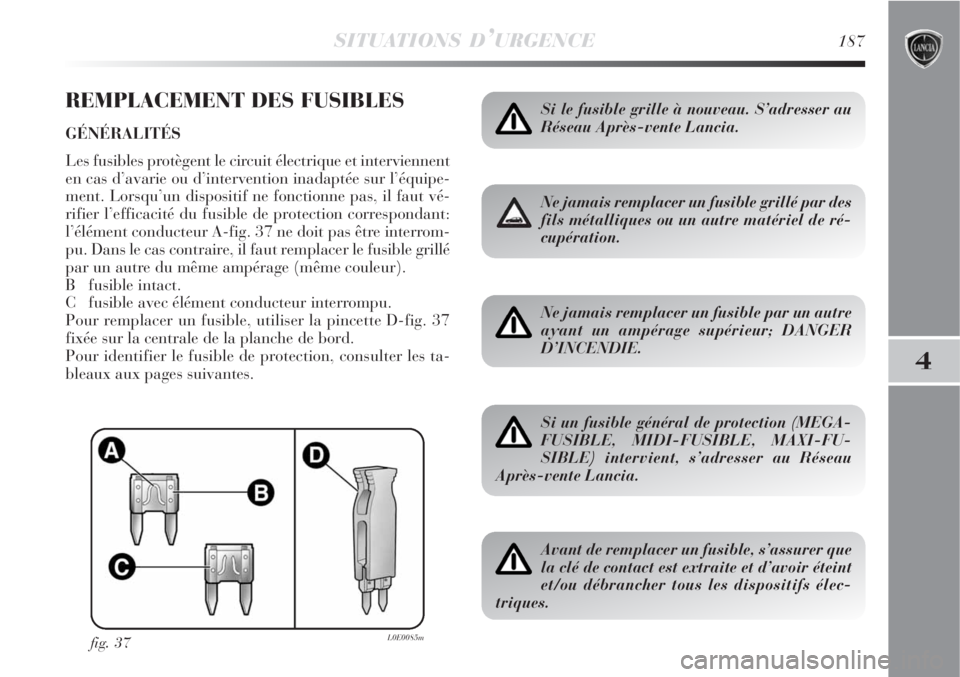

SITUATIONS D’URGENCE187
4
REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le circuit électrique et interviennent
en cas d’avarie ou d’intervention inadaptée sur l’équipe-
ment. Lorsqu’un dispositif ne fonctionne pas, il faut vé-
rifier l’efficacité du fusible de protection correspondant:
l’élément conducteur A-fig. 37 ne doit pas être interrom-
pu. Dans le cas contraire, il faut remplacer le fusible grillé
par un autre du même ampérage (même couleur).
B fusible intact.
C fusible avec élément conducteur interrompu.
Pour remplacer un fusible, utiliser la pincette D-fig. 37
fixée sur la centrale de la planche de bord.
Pour identifier le fusible de protection, consulter les ta-
bleaux aux pages suivantes.
fig. 37L0E0085m
Si le fusible grille à nouveau. S’adresser au
Réseau Après-vente Lancia.
Ne jamais remplacer un fusible grillé par des
fils métalliques ou un autre matériel de ré-
cupération.
Ne jamais remplacer un fusible par un autre
ayant un ampérage supérieur; DANGER
D’INCENDIE.
Si un fusible général de protection (MEGA-
FUSIBLE, MIDI-FUSIBLE, MAXI-FU-
SIBLE) intervient, s’adresser au Réseau
Après-vente Lancia.
Avant de remplacer un fusible, s’assurer que
la clé de contact est extraite et d’avoir éteint
et/ou débrancher tous les dispositifs élec-
triques.

188SITUATIONS D’URGENCE
fig. 38L0E0087m
POSITION DES FUSIBLES
Centrale des fusibles de la planche de bord
Pour accéder aux fusibles, déposer le capot A clipsé.
Dans la zone inférieure, à côté du pédalier, on trouve la centrale représentée à la fig. 38.

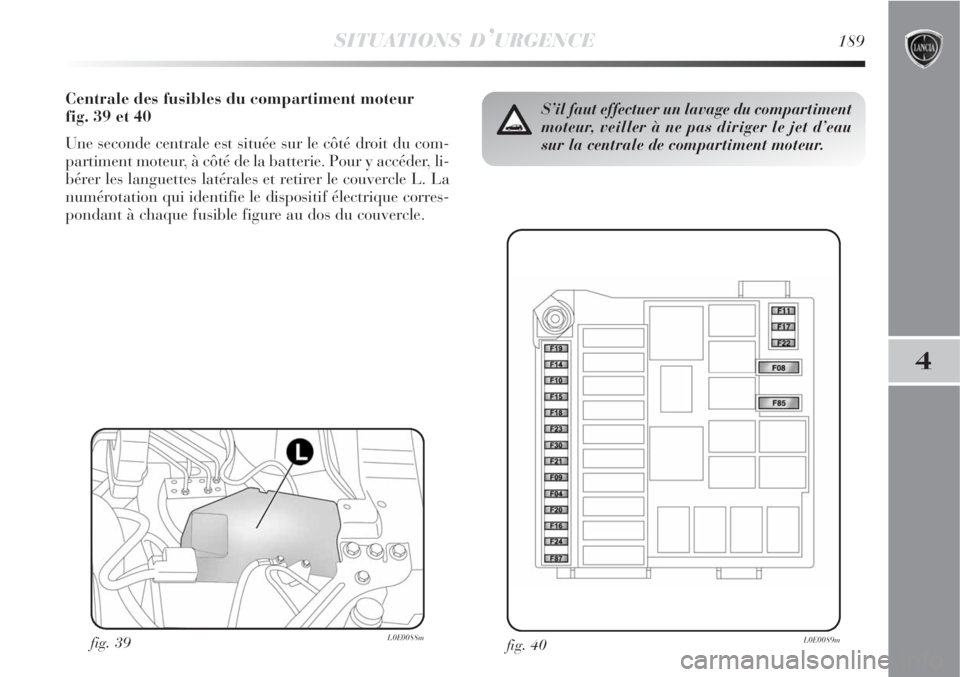

SITUATIONS D’URGENCE189
4
Centrale des fusibles du compartiment moteur
fig. 39 et 40
Une seconde centrale est située sur le côté droit du com-
partiment moteur, à côté de la batterie. Pour y accéder, li-
bérer les languettes latérales et retirer le couvercle L. La
numérotation qui identifie le dispositif électrique corres-
pondant à chaque fusible figure au dos du couvercle.
fig. 40L0E0089mfig. 39L0E0088m
S’il faut effectuer un lavage du compartiment
moteur, veiller à ne pas diriger le jet d’eau
sur la centrale de compartiment moteur.
