Lancia Delta 2008 Notice d'entretien (in French)

10CONNAISSANCE DU VÉHICULE
Si le témoin xs’allume pendant la marche
(en même temps que le message sur l’affi-
cheur) s’arrêter immédiatement et s’adresser
au Réseau Après-vente Lancia.
Usure des plaquettes de freins (jaune
ambre)
Le témoin (ou le symbole à l’écran) s’allume
lorsque les plaquettes de freins AV sont usées.
Dans ce cas, les remplacer au plus tôt. L’écran affiche le
message dédié.
d
Anomalie airbag (rouge)
En tournant la clé en position MAR, le témoin
s’allume, mais il doit s’éteindre après quelques
secondes. L’allumage du témoin de manière per-
manente indique une anomalie du système air bag.
Le message dédié apparaît sur l’afficheur.
¬
Si le témoin ¬ne s’allume pas lorsqu’on
tourne la clé sur MAR ou qu’il reste allumé
pendant la marche, il s’agit peut-être d’une
anomalie des systèmes de maintien. Si tel est le cas,
les airbags ou les prétensionneurs risquent de ne pas
s’activer en cas d’accident ou, plus rarement, de
s’activer intempestivement. Avant de continuer,
contacter le réseau Après-Vente Lancia pour faire
immédiatement contrôler le système.
Anomalie EBD (rouge)
L’allumage simultané des témoins xet lorsque
le moteur est en service, indique un’anomalie
du système EBD ou l’indisponibilité du systè-
me. Si tel est le cas, des freinages brusques peu-
vent provoquer un blocage précoce du train AR,
avec possibilité de dérapage.
Conduire très prudemment et contacter immédia-
tement le Réseau Après-vente Lancia pour faire contrôler
le système. Le message dédié apparaît sur l’afficheur.
x
>
ATTENTION Car le véhicule est équipé d’un détecteur
d’usure des plaquettes de freins AV. Lors de leur change-
ment, contrôler également les plaquettes de freins AR.

CONNAISSANCE DU VÉHICULE11
1L’anomalie du témoin¬est signalée par un
clignotement dépassant les 4 secondes habi-
tuelles du témoin
“qui signale un airbag
frontal passager désactivé. De plus, le système air-
bag désactive automatiquement les airbags côté
passager (frontal et latéral). Dans ce cas, le témoin
¬pourrait ne pas signaler les anomalies éventuelles
des systèmes de maintien. Avant de continuer,
contacter le réseau Après-vente Lancia pour faire
immédiatement contrôler le système.
Air bag côté passager/airbags latéraux
désactivés (jaune ambre)
Le témoin
“s’allume en désactivant l’airbag
frontal côté passager et l’airbag latéral. Avec l’air
bag frontal côté passager activé, en tournant la clé sur
MAR, le témoin
“s’allume de manière fixe pendant en-
viron 4 secondes, il clignote encore pendant 4 autres se-
condes, puis il doit s’éteindre.
“
L’anomalie du témoin “est signalée par l’al-
lumage du témoin
¬. De plus, le système air-
bag désactive automatiquement les airbags
côté passager (frontal et latéral, lorsqu’il est pré-
vu). Avant de continuer, contacter le réseau Après-
vente Lancia pour faire immédiatement contrôler le
système.
Ceintures de sécurité non bouclées
(rouge)
Le témoin s’allume de manière permanente
quand le véhicule ne roule pas et que la ceintu-
re de sécurité côté conducteur est mal bouclée. Le témoin
en question clignotera, en même temps qu’un message so-
nore (buzzer) sera émis, lorsque les ceintures des places
avant ne sont pas correctement bouclées et que la voitu-
re roule.
L’avertisseur sonore (buzzer) du système S.B.R. (Seat Belt
Reminder) ne peut être neutralisé que par le Réseau Après-
vente Lancia.
Le système peut être réactivé au moyen du menu de confi-
guration.
<

12CONNAISSANCE DU VÉHICULE
Charge insuffisante de la batterie (rouge)
(si cela est prévu)
En tournant la clé en position MAR, le témoin
(ou le symbole sur l’écran) s’allume, mais il doit
s’éteindre une fois que le moteur est lancé (avec le moteur
au ralenti, un bref retard à l’extinction est admis). Si le
témoin reste allumé, fixe ou clignotant: s’adresser immé-
diatement au Réseau Après-vente Lancia.
w
Pression de l’huile moteur insuffisante
(rouge)
En tournant la clé en position MAR le témoin
s’allume, mais il doit s’éteindre une fois que le
moteur est lancé (avec le moteur au ralenti, un bref retard
à l’extinction est admis). En cas de pression d’huile mo-
teur insuffisante, l’écran affiche un message dédié.
Huile dégradée (versions Multijet avec DPF)
Le témoin s’allume et clignote lorsque le système détecte
une dégradation de l’huile du moteur.
Après la première signalisation, lors de chaque démarra-
ge du moteur, le témoin
vcontinue à clignoter pen-
dant 1 minute environ et ensuite toutes les 2 heures jus-
qu’à la vidange de l’huile.
Le message dédié apparaît sur l’afficheur.
v
Si le témoin vclignote, s’adresser
immédiatement au Réseau Après-vente Lan-
cia qui se chargera de vidanger l’huile mo-
teur et d’éteindre le témoin correspondant sur le ta-
bleau de bord.
Anomalie de la direction assistée
électrique “Dualdrive” (rouge)
En tournant la clé en position MAR, le témoin
s’allume, mais il doit s’éteindre après quelques se-
condes.
Si le témoin (ou le symbole à l’écran) reste allumé, on ne
pourra pas compter sur la direction assistée électrique et
l’effort sur le volant augmentera sensiblement même si
l’on pourra toujours braquer: Dans ce cas, s’adresser au
Réseau Après-vente Lancia. Le message dédié apparaît
sur l’afficheur.
g

CONNAISSANCE DU VÉHICULE13
1
Activation de la direction assistée
électrique “Dualdrive”
Le témoin (ou la mention CITY sur l’écran)
s’allume lorsque l’on active la direction assistée
électrique “Dualdrive” en appuyant sur le bouton cor-
respondant. Lorsqu’on appuie à nouveau sur le bouton,
l’indication City s’éteint.
CITY
Température excessive du liquide de
refroidissement du moteur (rouge)
En tournant la clé en position MAR, le témoin
s’allume, mais il doit s’éteindre après quelques
secondes. Le témoin s’allume quand le moteur a sur-
chauffé. Si le témoin s’allume, il faut procéder comme suit:
en cas de marche normale: arrêter la voiture, couper le
moteur et vérifier que le niveau du liquide dans le va-
se n’est pas au-dessous du repère MIN. Si tel est le cas,
attendre quelques minutes pour que le moteur refroi-
disse, puis ouvrir lentement et prudemment le bouchon
et ravitailler avec du liquide de refroidissement en s’as-
surant que le niveau soit compris entre les repères MIN
et MAX gravés sur le vase. Vérifier aussi les éventuelles
fuites de liquide. Si, lors du démarrage suivant, le té-
moin devait s’allumer à nouveau, contacter le réseau
d’Après-vente Lancia.
u
Si la voiture est très sollicitée (traction de remorques
en côte ou voiture à pleine charge): ralentir et, si le
témoin demeure allumé, arrêter la voiture. Rester à
l’arrêt pendant 2 ou 3 minutes, moteur allumé et lé-
gèrement accéléré pour que le liquide de refroidisse-
ment circule plus facilement, puis couper le moteur.
Vérifier le niveau du liquide suivant les indications
ci-dessus.
ATTENTION Sur des parcours très contraignants il est
conseillé de garder le moteur allumé et légèrement accé-
léré pendant quelques minutes avant de l’éteindre.
Le message dédié apparaît sur l’afficheur.
Portes mal fermées (rouge)
Le témoin (ou le symbole à l’écran) s’allume
lorsqu’une ou plusieurs portes sont mal fermées.
Portes ouvertes et véhicule en marche, le systè-
me émet un signal sonore. Avec l’écran multifonction, le
témoin s’éclaire également lorsque le capot moteur et/ou
le hayon du coffre sont mal fermés. Le message dédié ap-
paraît sur l’afficheur.
´

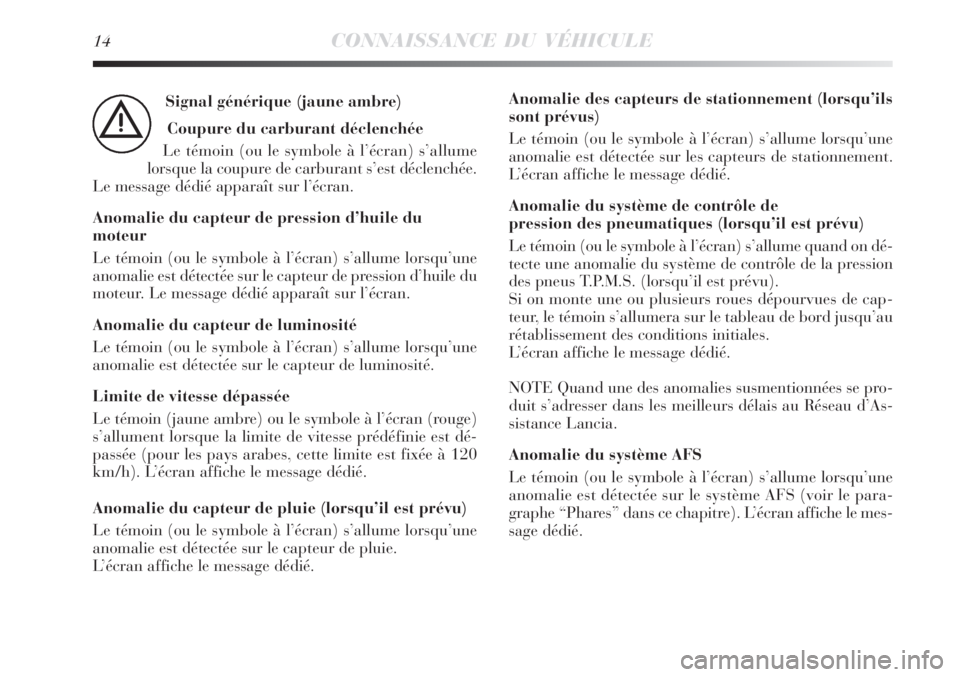

14CONNAISSANCE DU VÉHICULE
Signal générique (jaune ambre)
Coupure du carburant déclenchée
Le témoin (ou le symbole à l’écran) s’allume
lorsque la coupure de carburant s’est déclenchée.
Le message dédié apparaît sur l’écran.
Anomalie du capteur de pression d’huile du
moteur
Le témoin (ou le symbole à l’écran) s’allume lorsqu’une
anomalie est détectée sur le capteur de pression d’huile du
moteur. Le message dédié apparaît sur l’écran.
Anomalie du capteur de luminosité
Le témoin (ou le symbole à l’écran) s’allume lorsqu’une
anomalie est détectée sur le capteur de luminosité.
Limite de vitesse dépassée
Le témoin (jaune ambre) ou le symbole à l’écran (rouge)
s’allument lorsque la limite de vitesse prédéfinie est dé-
passée (pour les pays arabes, cette limite est fixée à 120
km/h). L’écran affiche le message dédié.
Anomalie du capteur de pluie (lorsqu’il est prévu)
Le témoin (ou le symbole à l’écran) s’allume lorsqu’une
anomalie est détectée sur le capteur de pluie.
L’écran affiche le message dédié.
è
Anomalie des capteurs de stationnement (lorsqu’ils
sont prévus)
Le témoin (ou le symbole à l’écran) s’allume lorsqu’une
anomalie est détectée sur les capteurs de stationnement.
L’écran affiche le message dédié.
Anomalie du système de contrôle de
pression des pneumatiques (lorsqu’il est prévu)
Le témoin (ou le symbole à l’écran) s’allume quand on dé-
tecte une anomalie du système de contrôle de la pression
des pneus T.P.M.S. (lorsqu’il est prévu).
Si on monte une ou plusieurs roues dépourvues de cap-
teur, le témoin s’allumera sur le tableau de bord jusqu’au
rétablissement des conditions initiales.
L’écran affiche le message dédié.
NOTE Quand une des anomalies susmentionnées se pro-
duit s’adresser dans les meilleurs délais au Réseau d’As-
sistance Lancia.
Anomalie du système AFS
Le témoin (ou le symbole à l’écran) s’allume lorsqu’une
anomalie est détectée sur le système AFS (voir le para-
graphe “Phares” dans ce chapitre). L’écran affiche le mes-
sage dédié.

CONNAISSANCE DU VÉHICULE15
1
Piège à particules engorgé
(jaune ambre) (versions Multijet)
En tournant la clé en position MAR, le témoin
s’allume, mais il doit s’éteindre après quelques
secondes. Le témoin s’allume quand le piège à particules
est engorgé et le style de conduite ne permet pas l’activa-
tion automatique de la procédure de régénération.
Pour permettre la régénération et donc nettoyer le filtre,
il est conseillé de maintenir la voiture en marche jusqu’à
la disparition de la visualisation du témoin.
Le message dédié apparaît sur l’écran.
h
Réserve de carburant (jaune ambre)
En tournant la clé en position MAR, le témoin
s’allume, mais il doit s’éteindre après quelques
secondes. Le témoin s’allume lorsqu’il reste de
5 à 7 litres de carburant dans le réservoir.
L’écran affiche le message dédié.
ATTENTION Le clignotement du témoin indique une ano-
malie du système. Dans ce cas, s’adresser au Réseau Après-
vente Lancia pour faire contrôler le système.
K
Anomalie du système EOBD/Injection
(jaune ambre)
En conditions normales, en tournant la clé de
contact en position MAR, le témoin s’allume, mais
il doit s’éteindre dès que le moteur est lancé.
Si le témoin reste allumé ou s’allume quand le véhicule
roule, cela signale un dysfonctionnement du système d’in-
jection. Si le témoin s’allume de manière fixe, cela déno-
te un dysfonctionnement du système d’alimentation/allu-
mage qui risque de provoquer de fortes émissions à
l’échappement, une dégradation des performances, une
mauvaise maniabilité et des consommations élevées.
Sur certaines versions, l’écran affiche le message dédié.
Dans ces conditions, on peut continuer à rouler en évitant
toutefois de demander au moteur de trop lourds efforts
ou des vitesses élevées. L’utilisation prolongée de la voitu-
re avec le témoin allumé de manière fixe peut provoquer
des dommages. Contacter au plus vite le Réseau Après-ven-
te Lancia. Le témoin s’éteint si l’anomalie disparaît, mais
le système mémorise systématiquement le signal.
Uniquement pour les moteurs à essence
Un éclairage clignotant du témoin signale un risque de
dommage du catalyseur.
En cas de témoin clignotant, il faut relâcher la pédale de l’ac-
célérateur, revenir à bas régime, jusqu’à ce que le témoin ces-
se de clignoter. Poursuivre la marche à vitesse modérée, en
essayant d’éviter des conditions de conduite qui peuvent pro-
voquer des clignotements ultérieurs et s’adresser le plus tôt
possible au Réseau Après-vente Lancia.
U
Correcteur de braquage indisponible
Le témoin (ou le symbole à l’écran) s’allume lorsque le
correcteur de braquage est indisponible. Le message dé-
dié apparaît sur l’écran.

16CONNAISSANCE DU VÉHICULE
Si, en tournant la clé sur MAR, le témoin U
ne s’allume pas ou si, pendant la marche, il
s’allume en mode fixe ou clignotant (accom-
pagné, sur certaines versions, d’un message affi-
ché à l’écran), s’adresser le plus tôt possible au Ré-
seau Après-vente Lancia. Le fonctionnement du té-
moin Upeut être vérifié au moyen d’appareils spé-
ciaux des agents de contrôle de la circulation. Se
conformer aux normes en vigueur dans le Pays
concerné.
Système ESP évolué (jaune ambre)
Quand on tourne la clé en position MAR, le té-
moin s’allume, mais il doit s’éteindre après
quelques secondes. Si le témoin ne s’éteint pas,
ou s’il reste allumé pendant la marche en même temps que
le voyant s’allume sur le bouton ASR, s’adresser au Ré-
seau Après-vente Lancia. Sur certaines versions, l’écran af-
fiche le message dédié. Le clignotement du témoin pen-
dant la marche indique l’intervention du système ESP évo-
lué.Pour obtenir l’extinction du témoin, exécuter la procé-
dure d’initialisation suivante:
tourner la clé de contact sur MAR;
braquer à fond le volant à gauche et à droite (de ma-
nière à modifier la position à roues rectilignes);
tourner la clé de contact sur STOP et la remettre en-
suite sur MAR.
Si le témoin áne s’éteint pas au bout de quelques
secondes, s’adresser au Réseau d’Après-Vente Lancia.
á
Anomalie du système hill holder (jaune
ambre)
Le témoin allumé áindique une anomalie du
système Hill Holder. Dans ce cas, s’adresser,
dès que possible, au Réseau Après-vente Lan-
cia. Sur certaines versions, c’est le symbole *
qui s’éclaire à l’écran.
Le message dédié apparaît sur l’écran.
á
*
Préchauffage des bougies
Quand on tourne la clé sur MAR, le témoin s’al-
lume. il s’éteint lorsque les bougies ont atteint la
température prédéfinie. Démarrer le moteur aus-
sitôt après l’extinction du témoin.
ATTENTION En cas de température ambiante élevée, l’al-
lumage du témoin peut avoir une durée presque imper-
ceptible.
m

CONNAISSANCE DU VÉHICULE17
1
Présence d’eau dans le filtre à gazole
(versions Multijet) (jaune ambre)
Quand on tourne la clé en position MAR, le té-
moin s’allume, mais il doit s’éteindre après
quelques secondes. Le témoin s’allume en présence d’eau
dans le filtre à gazole. Le message dédié apparaît sur
l’écran. Anomalie du préchauffage des bougies
Le témoin clignote en cas d’anomalie du système de pré-
chauffage des bougies. Contacter au plus vite le Réseau
Après-vente Lancia.
Le message dédié apparaît sur l’écran.
c
La présence d’eau dans le circuit d’alimen-
tation peut endommager gravement le circuit
d’injection et créer des irrégularités de fonc-
tionnement du moteur. Si le témoin
cs’allume, (sur
certaines versions, avec le message affiché à l’écran)
contacter au plus vite le Réseau Après-vente Lan-
cia pour procéder à la purge. Lorsque cet avertis-
sement apparaît aussitôt après un ravitaillement,
il est possible que de l’eau ait pénétré dans le ré-
servoir: si tel est le cas, couper immédiatement le
moteur et contacter le Réseau Après-vente Lancia.
Anomalie du système ABS (jaune ambre)
Quand on tourne la clé en position MAR, le
témoin s’allume, mais il doit s’éteindre après
quelques secondes. Le témoin s’allume lorsque le
système est défaillant ou non disponible. Dans ce cas, le
système de freinage conserve son efficacité, mais il n’est
pas possible d’utiliser l’ABS.
Rouler prudemment et contacter dans les meilleurs dé-
lais le Réseau d’Assistance Lancia.
Le message dédié apparaît sur l’écran.
>
Anomalie du système Lancia Code
(jaune ambre)
Si le témoin (ou le symbole à l’écran) est allu-
mé de manière fixe quand la clé est tournée sur
MAR, cela signale une anomalie probable (voir “Le sys-
tème Lancia Code” dans le chapitre “1”).
Si le témoin
Y(ou le symbole à l’écran) clignote lorsque
le moteur tourne, cela signifie que le véhicule n’est pas
protégé par le dispositif d’antidémarrage (voir “Le sys-
tème Lancia Code” au chapitre “1”).
S’adresser au Réseau Après-vente Lancia pour effectuer
la mémorisation de toutes les clés.
Anomalie de l’alarme (lorsqu’elle est prévue)
L’éclairage du témoin (ou du symbole à l’écran) signale
une anomalie du système d’alarme. Prendre contact dans
les meilleurs délais avec le réseau d’assistance Lancia.
L’écran affiche le message dédié.
Y

18CONNAISSANCE DU VÉHICULE
Tentative d’effraction (si cela est prévu)
Le témoin (ou le symbole à l’écran) s’allume lorsqu’une
tentative d’effraction a été constatée. Prendre contact dans
les meilleurs délais avec le Réseau d’Assistance Lancia.
L’écran affiche le message dédié.Vérification de la pression des pneus
Quand on tourne la clé en position MAR, le témoin (s’il
est prévu) s’allume, mais il doit s’éteindre après quelques
secondes.
Le témoin (ou le symbole à l’écran) s’allume sur le cadran
pour identifier le pneu dégonflé (voir le paragraphe “sys-
tème T.P.M.S.” dans ce chapitre).
Si deux ou plusieurs pneus sont dégonflés, l’affichage vi-
sualise les indications concernant chaque pneu l’une après
l’autre. Dans ce cas, il est conseillé de rétablir, dès que pos-
sible, des valeurs correctes de pression (voir le paragraphe
“Pressions de gonflage à froid” au chapitre “6”).
Pression des pneus non adaptée à la vitesse
Quand on tourne la clé en position MAR, le témoin (s’il
est prévu) s’allume, mais il doit s’éteindre après quelques
secondes.
Si l’on prévoit d’effectuer un voyage à une vitesse supé-
rieure à 160 km/h, il faut gonfler davantage les pneus,
conformément à ce qui est indiqué au paragraphe “Pres-
sions de gonflage” au chapitre “6”.
Si le système T.P.M.S. (s’il est prévu) détecte que la pres-
sion d’un ou de plusieurs pneus n’est pas adaptée à la vi-
tesse à laquelle roule le véhicule, il allume le témoin ou
le symbole (et affiche le message correspondant à l’écran)
(voir les indications du paragraphe “Pression insuffisan-
te des pneus” dans ce chapitre) qui restera allumé jusqu’à
ce que la vitesse du véhicule revienne au-dessous du seuil
prédéfini (voir le paragraphe “système T.P.M.S.” dans ce
chapitre). Pression insuffisante des pneumatiques
(si cela est prévu)
Quand on tourne la clé en position MAR, le té-
moin (ou le symbole à l’écran) s’allume, mais il
doit s’éteindre après quelques secondes.
Le témoin (jaune ambre) ou le symbole à l’écran (rouge)
s’allume si la pression du ou des pneumatiques chute au-
dessous d’un seuil prédéfini.
Le système T.P.M.S. informe ainsi le conducteur en si-
gnalant qu’un ou plusieurs pneus sont dangereusement
dégonflés et risquent de crever (voir le paragraphe “sys-
tème T.P.M.S.” dans ce chapitre).
ATTENTION Ne pas continuer à rouler avec un ou plu-
sieurs pneus dégonflés, car la tenue de route du véhicule est
compromise. S’arrêter en évitant tout freinage ou braqua-
ge brusque. Remplacer immédiatement la roue par la roue
galette (si elle est prévue) ou réparer au moyen du kit ad
hoc (voir le paragraphe “Remplacement d’une roue” au cha-
pitre “4”) et prendre contact dans les meilleurs délais avec
le Réseau d’Assistance Lancia.
n

CONNAISSANCE DU VÉHICULE19
1
Les perturbations en cas de radiofréquences
très intenses risquent de perturber le bon
fonctionnement du système T.P.M.S. Dans ces
circonstances, le conducteur en est informé par un
message (s’il est prévu).
Ce signal disparaîtra automatiquement dès que la
perturbation cesse.
Anomalie des feux extérieurs (jaune
ambre)
Le témoin (ou le symbole à l’écran) s’allume
lorsqu’une anomalie est détectée sur le(s) feu(x)
suivant(s):
feux de position
feux de stop;
feux de brouillard AR;
clignotants;
feux de plaque;
éclairage diurne.
W
Feux de brouillard AR (jaune ambre)
Le témoin s’allume en allumant les feux AR de
brouillard.
4
Feux antibrouillard (vert)
Le témoin s’allume en allumant les feux de
brouillard.
5
Clignotants
(vert-intermittent)
Les témoins s’allument quand le levier de com-
mande des feux de direction (clignotants) est
déplacé vers le bas ou vers le haut ou quand
on appuie sur le bouton des feux de détresse.
F
D
ATTENTION Dans ces circonstances, réduire immédia-
tement la vitesse, car l’échauffement excessif du pneu
risque de compromettre inéluctablement les performances
et la longévité du pneu, voire de provoquer son éclatement.L’anomalie signalée sur ces feux peut provenir: d’une ou
de plusieurs lampes grillées, d’un fusible de protection
grillé ou bien de l’interruption du branchement électrique.
L’écran affiche le message dédié.
