Lancia Delta 2009 Instructieboek (in Dutch)

30DASHBOARD EN BEDIENING
Taal (Taal instellen)
De mededelingen op het display kunnen in verschillende ta-
len worden weergegeven: Italiaans, Duits, Engels, Spaans,
Frans, Portugees, Nederlands.
Ga voor de gewenste instelling als volgt te werk:
– druk kort op de knop SET; op het display knippert de
ingestelde “taal”;
–druk op de knop
ÕofÔom de keuze uit te voeren;
– druk kort op de knop SET om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
Volume waarschuwingen (Instelling volume
geluidssignaal storingen/waarschuwingen)
Met deze functie kan het volume van het geluidssignaal
(zoemer), dat klinkt als een storing/waarschuwing wordt
weergegeven, ingesteld worden op 8 niveaus.
Ga voor het instellen van het gewenste volume als volgt te
werk:
– druk kort op de knop SET; op het display knippert het
“niveau” van het ingestelde volume;
– druk op de knop
ÕofÔom de instelling uit te voeren;
– druk kort op de knop SET om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.Volume toetsen (Volumeregeling toetsen
Met deze functie kunt u het geluidssignaal dat klinkt bij
het indrukken van de toetsen SET,
ÕenÔinstellen op 8
niveaus.
Ga voor het instellen van het gewenste volume als volgt te
werk:
– druk kort op de knop SET; op het display knippert het
“niveau” van het ingestelde volume;
– druk op de knop
ÕofÔom de instelling uit te voeren;
– druk kort op de knop SET om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
Buzzer gordels (Herinschakeling buzzer voor
melding SBR-systeem)
De functie wordt alleen weergegeven als het SBR-systeem
door het Lancia Servicenetwerk is uitgeschakeld (zie de
paragraaf “SBR-systeem” in hoofdstuk “2”).
Service (Geprogrammeerd onderhoud)
Met deze functie kan worden weergegeven hoeveel kilo-
meters of dagen nog resteren voordat een servicebeurt
moet worden uitgevoerd.
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 30

DASHBOARD EN BEDIENING31
1
Ga voor het raadplegen van deze aanwijzingen als volgt
te werk:
– druk kort op de knop SET; op het display knippert de
afstand in km of mijl, afhankelijk van de instelling (zie de
paragraaf “Meeteenheid afstand”);
– druk kort op de knop SET om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm.
WAARSCHUWING Het “Onderhoudsschema” voorziet
elke 35.000 km (of het equivalent in mijl) of ieder jaar
in een servicebeurt; deze weergave verschijnt automatisch
als de sleutel in stand MAR staat, vanaf 2.000 km (of het
equivalent in mijl) voor de servicebeurt. De weergave
wordt elke 200 km (of het equivalent in mijl) weergege-
ven. Onder de 200 km wordt de weergave met kleinere in-
tervallen weergegeven. De weergave is afhankelijk van de
ingestelde eenheid in km of mijl. Als u dicht bij de vol-
gende servicebeurt bent en u de contactsleutel in stand
MAR draait, verschijnt op het display het opschrift “Ser-
vice” gevolgd door het aantal kilometers/ mijlen of da-
gen dat resteert tot de volgende servicebeurt. Wendt u tot
het Lancia Servicenetwerk voor het uitvoeren van de werk-
zaamheden van het “Onderhoudsschema” of van het
“Jaarlijks inspectieschema”, en voor het op nul zetten van
deze weergave (reset).Airbag passagierszijde
Met deze functie kunnen de airbags aan de passagierszij-
de in- en uitgeschakeld worden.
Ga als volgt te werk:
– druk op de knop SET en druk, nadat op het display
het bericht Bag pass: Off) (om uit te schakelen) of het
bericht (Bag pass: On) (voor inschakeling) is verschenen
door het indrukken van de knop
ÕenÔ, druk opnieuw
op de knop SET;
– op het display verschijnt het bericht om de instelling te
bevestigen;
– selecteer door het indrukken van de knop
ÕofÔ(Ja)
(voor bevestiging van de inschakeling/uitschakeling) of
(Nee) (om te annuleren);
- druk kort op de knop SET; er verschijnt een bevesti-
ging van de gekozen instelling en er wordt teruggekeerd
naar het menuscherm of, wanneer de knop even ingedrukt
wordt gehouden, naar het beginscherm zonder op te slaan.
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 31

32DASHBOARD EN BEDIENING
Flanklichten (D.R.L. - Smart Daytime Light)
Met deze functie kan de functie dagverlichting worden in-/
uitgeschakeld.
Handel als volgt om deze functie in of uit te schakelen:
– druk kort op de knop SET; op het display verschijnt een
submenu;
– druk kort op de knop SET; op het display knippert (On)
of (Off), afhankelijk van de instelling;
– druk op de knop + of – om de keuze uit te voeren;
– druk kort op de knop SET om terug te keren naar het
submenu of houd de knop even ingedrukt om terug te ke-
ren naar het hoofdmenu zonder op te slaan.
– houd de knop SET even ingedrukt om terug te keren
naar het beginscherm/hoofdmenu.
Menu verlaten
Laatste functie waarmee de instellingen uit het menu wor-
den afgesloten. Druk kort op de knop SET om terug te ke-
ren naar het beginscherm zonder op te slaan. Als u de knop
Ôindrukt, wordt teruggekeerd naar het eerste menupunt
(Snelh. lim).STORINGSMELDINGEN
WAARSCHUWING De storingsmeldingen die op het dis-
play verschijnen, zijn onderverdeeld in twee categorieën:
ernstige storingen en minder ernstige storingen.
De ernstige storingen worden “cyclisch” weergegeven en
langdurig herhaald.
De minder ernstige storingen worden “cyclisch” weerge-
geven en korte tijd herhaald.
U kunt de weergavecyclus van beide categorieën onder-
breken door op de knop SET te drukken. Het lampje (of
het symbool) op het instrumentenpaneel blijft branden
totdat de storing is verholpen.
Niet goed gesloten achterklep (rood)
Het symbool (waar voorzien) op het display gaat
branden als de achterklep niet goed gesloten is.
Op het display verschijnt het betreffende bericht.
R
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 32

DASHBOARD EN BEDIENING33
1
Kans op gladheid
Als de buitentemperatuur gelijk is aan of lager
wordt dan 3°C, dan verschijnt op het display
het symbool
❄en een waarschuwingsbericht,
en knippert de temperatuuraanduiding om aan te geven
dat er kans op gladheid bestaat.
Op het display verschijnt het betreffende bericht.Adaptieve verlichting niet beschikbaar
Op het display verschijnt een bericht wanneer het
systeem voor de adaptieve verlichting niet be-
schikbaar is.
Wendt u tot het Lancia Servicenetwerk. Storing buitenverlichting (geel)
Het symbool op het display gaat branden als
er een storing is aan de buitenverlichting.
Op het display verschijnt ook een bericht.
W
❄
Lane Assist
Op het display verschijnt een specifiek bericht
wanneer de Lane Assist-functie wordt inge-
schakeld.
ef
Stuurregelaar niet beschikbaar
(DST - Dynamic Steering Torque)
Op het display verschijnt een bericht wanneer
de stuurregelaar defect is. Wendt u tot het Lan-
cia Servicenetwerk.
è
Onderhoudsinterval vervallen
Op het display verschijnt een bericht dat aan-
geeft dat de onderhoudsinterval is vervallen.
Snelheidslimiet overschreden
Op het display verschijnt een bericht als de ingestelde snel-
heidslimiet wordt overschreden (voor Arabische landen
wordt de snelheidslimiet ingesteld op 120 km/h). Het
icoon op het display geeft de vooringestelde maximum-
snelheid weer.
õ
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 33

34DASHBOARD EN BEDIENING
TRIP COMPUTER
ALGEMEEN
Met de “Trip computer” kan, als de contactsleutel in stand
MAR staat, op het display informatie worden weergege-
ven over de werking van de auto. Deze functie bestaat
uit twee afzonderlijke functies die “Trip A” en Trip B” ge-
noemd worden en waarmee grootheden tijdens reis van de
auto worden vastgelegd. Beide functies van de tripcom-
puter werken onafhankelijk van elkaar.
Beide functies kunnen op nul gezet worden (reset – be-
gin van een nieuwe reis/periode). “Trip A” geeft infor-
matie over:
– Autonomie (actieradius)
– Afgelegde afstand
– Gemiddeld verbruik
– Huidig verbruik
– Gemiddelde snelheid
– Reistijd.
– Trip A Reset
“Trip B” geeft informatie over:
– Afgelegde afstand B
– Gemiddeld verbruik B
– Gemiddelde snelheid B
– Reistijd B.
– Trip B ResetOPMERKING De functie “Trip B” kan worden uitge-
schakeld (zie de paragraaf “Trip B inschakelen”). De ge-
gevens “Autonomie” en “Huidig verbruik” kunnen niet
op nul worden gezet.
Weergegeven gegevens
Actieradius
Duidt op de afstand die mogelijk nog afgelegd kan wor-
den met de brandstof die in de tank aanwezig is. Op het
display verschijnt de indicatie “- - - -” als:
– de actieradius kleiner is dan 50 km (of 30 mijl)
– de auto langere tijd met draaiende motor stilstaat.
WAARSCHUWING De waarde van de actieradius kan
door verschillende factoren beïnvloed worden: de rijstijl
(zie paragraaf “Rijstijl” in het hoofdstuk “Starten en rij-
den”), het type traject (snelweg, stadsverkeer, bergwegen,
etc…), en de gebruiksomstandigheden van de auto (vol-
beladen, bandenspanning, etc…). Bij het programmeren
van een reis moet men dan ook rekening houden met de-
ze omstandigheden.
Afgelegde afstand
Geeft de afstand aan die de auto heeft afgelegd vanaf het
begin van een nieuwe rit.
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 34

DASHBOARD EN BEDIENING35
1
Gemiddeld verbruik
Geeft het gemiddelde brandstofverbruik vanaf het begin
van een nieuwe rit.
Huidig verbruik
Geeft doorlopend de wijziging in het brandstofverbruik
aan. Bij stilstaande auto met draaiende motor wordt op
het display “- - - -” weergegeven.
Gemiddelde snelheid
Geeft de gemiddelde snelheid van de auto aan afhanke-
lijk van de totale tijd die vanaf het begin van de nieuwe
rit is verstreken.
Reistijd
Tijd die vanaf het begin van de nieuwe rit verstreken is.
Trip Reset

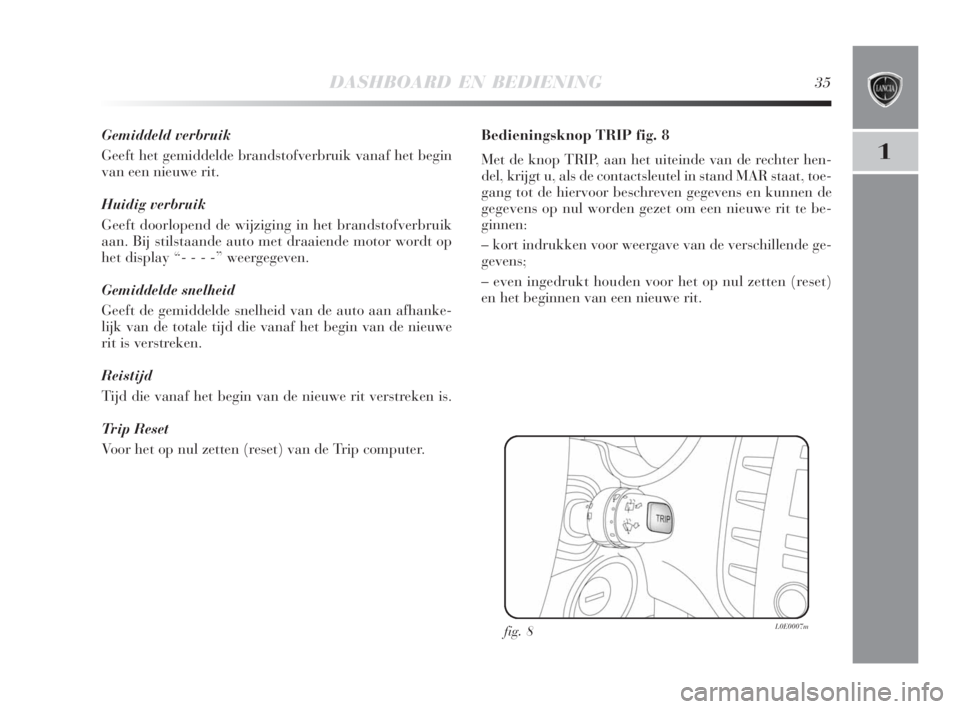

Voor het op nul zetten (reset) van de Trip computer.Bedieningsknop TRIP fig. 8
Met de knop TRIP, aan het uiteinde van de rechter hen-
del, krijgt u, als de contactsleutel in stand MAR staat, toe-
gang tot de hiervoor beschreven gegevens en kunnen de
gegevens op nul worden gezet om een nieuwe rit te be-
ginnen:
– kort indrukken voor weergave van de verschillende ge-
gevens;
– even ingedrukt houden voor het op nul zetten (reset)
en het beginnen van een nieuwe rit.
fig. 8L0E0007m
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 35

36DASHBOARD EN BEDIENING
Nieuwe rit
Begint als is gereset:
– “handmatig” door de gebruiker d.m.v. het indrukken
van de betreffende knop;
– “automatisch” als de “afgelegde afstand“ de waarde
9999,9 km bereikt of als de „reistijd“ de waarde 99.59
bereikt (99 uur en 59 minuten);
– iedere keer als de accu losgekoppeld is geweest.
WAARSCHUWING Als u het systeem op nul zet terwijl
het scherm van “Trip A” wordt weergegeven, dan worden
alleen de gegevens van deze functie op nul gezet.
WAARSCHUWING Als u het systeem op nul zet terwijl
het scherm van “Trip B” wordt weergegeven, dan wor-
den alleen de gegevens van deze functie op nul gezet.
Procedure voor het begin van een rit
Voor het op nul zetten (reset) moet u, met de sleutel in
stand MAR, langer dan 2 seconden op de knop TRIP druk-
ken.
Verlaten Trip
De functie TRIP wordt automatisch verlaten, nadat alle
grootheden zijn weergegeven of als knop SET langer dan
1 seconde wordt ingedrukt.SYMBOLEN
Op of in de nabijheid van enkele onderdelen van uw au-
to zijn plaatjes met een bepaalde kleur aangebracht, met
daarop symbolen die uw aandacht vragen en die voor-
zorgsmaatregelen aangeven die u in acht moet nemen als
u met het betreffende onderdeel te maken krijgt.
Onder de motorkap is een plaatje aangebracht, waarop de
betekenis van de symbolen wordt verklaard.
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 36

DASHBOARD EN BEDIENING37
1
LANCIA CODE
Dit is een elektronisch startblokkeersysteem waarmee de
bescherming tegen diefstalpogingen van de auto wordt
verhoogd. Het wordt automatisch ingeschakeld door de
sleutel uit het contactslot te nemen.
In iedere sleutel zit een elektronische component gemon-
teerd die bij het starten van de motor een signaal ontvangt
via een speciale antenne die in het start-/contactslot is in-
gebouwd. Het signaal wordt bij het starten omgezet in een
gecodeerd signaal en vervolgens aan de regeleenheid van
de Lancia CODE gezonden, die, als de code wordt her-
kend, het starten van de motor mogelijk maakt.
WERKING
Als u bij het starten van de motor de sleutel in stand MAR
draait, dan stuurt het Lancia CODE-systeem een code
naar de regeleenheid van de motor die, als de code wordt
herkend, de blokkering van de functies opheft.
De code wordt alleen verzonden als de regeleenheid van
het systeem de door de sleutel verzonden code heeft her-
kend.
Iedere keer als u de contactsleutel in stand STOP zet, scha-
kelt de Lancia CODE de functies van de elektronische
regeleenheid van de motor uit.
Als bij het starten de code niet wordt herkend, gaat op het
instrumentenpaneel het waarschuwingslampje Y(of het
symbool op het display) branden.Draai in dat geval de sleutel in stand STOP en vervol-
gens in stand MAR; als de motor geblokkeerd blijft, pro-
beer het dan opnieuw met de andere geleverde sleutels.
Als de motor nog niet aanslaat, wendt u dan tot het Lan-
cia Servicenetwerk.
WAARSCHUWING Elke sleutel heeft een eigen code, die
in de regeleenheid van het systeem moet worden opge-
slagen. Voor het opslaan van nieuwe sleutels (maximaal
acht) moet u zich tot het Lancia Servicenetwerk wenden.
Neem dan alle in uw bezit zijnde sleutels, de CODE-card,
een identiteitsbewijs en de autopapieren mee. Als tijdens
het opslaan van een nieuwe sleutelcode de reeds opgesla-
gen sleutelcodes niet opnieuw worden ingevoerd, worden
ze uit het geheugen gewist; eventueel verloren of gesto-
len sleutels kunnen dan niet meer gebruikt worden voor
het starten van de motor.
Het lampje Y(of het symbool op het display)
gaat branden tijdens het rijden
❍Als het lampje Y(of het symbool op het display) gaat
branden, betekent dit dat het systeem zichzelf con-
troleert (bijv. bij een vermindering van de spanning).
❍Als het lampje Y(of het symbool op het display) niet
dooft, wendt u dan tot het Lancia Servicenetwerk.
Bij krachtige stoten kunnen de elektronische
componenten in de sleutel beschadigd worden.
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 37

38DASHBOARD EN BEDIENING
DE SLEUTELS
CODE CARD
(optioneel voor specifieke uitvoeringen/markten)
Bij de auto worden twee sleutels geleverd en de CODE-
card fig. 9. Bij aanvraag van duplicaatsleutels aan het Lan-
cia Servicenetwerk moet worden medegedeeld.
WAARSCHUWING Om schade aan de elektronische scha-
kelingen in de sleutels te voorkomen, mogen de sleutels
niet aan directe zonnestraling deze CODE-card worden
getoond.MECHANISCHE SLEUTEL (waar voorzien)
De sleutel is uitgerust met een metalen baard A-fig. 10
en dient voor:
❍het startsysteem;
❍de sloten van de portieren.
fig. 9L0E0102mfig. 10L0E0103m
Als de auto wordt verkocht, moeten alle sleu-
tels en de CODE-card overhandigd worden
aan de nieuwe eigenaar.
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 38

DASHBOARD EN BEDIENING39
1
fig. 11L0E0104m
SLEUTEL MET AFSTANDSBEDIENING fig. 11
De sleutel is uitgerust met een metalen baard A en dient
voor:
❍het start-/contactslot
❍de sloten van de portieren
Knop B dient voor het uitklappen van de metalen baard.
Knop
Ëdient voor het ontgrendelen van de portieren en
de achterklep.
Bij de ontgrendeling van de portieren wordt de plafond-
verlichting tijdelijk ingeschakeld en knipperen de rich-
tingaanwijzers twee keer (voor specifieke uitvoeringen/
markten)
De knop
Ëlanger dan twee seconden indrukken: de rui-
ten openen.
Knop
Ádient voor het op afstand vergrendelen van de
portieren en de achterklep.Bij de vergrendeling van de portieren dooft de plafond-
verlichting en knipperen de richtingaanwijzers één keer.
De knop
Álanger dan twee seconden indrukken: de rui-
ten sluiten.
Als een of meer portieren geopend zijn, wordt de ver-
grendeling niet uitgevoerd.
Knop
Rdient voor het openen van de achterklep.
Het openen van de achterklep wordt aangegeven door het
twee keer knipperen van de richtingaanwijzers; bij het slui-
ten knipperen de richtingaanwijzers één keer (alleen bij
ingeschakeld diefstalalarm, waar voorzien).
Knop B dient voor het uitklappen van de metalen baard.
Houd voor het inklappen van de metalen baard in de
handgreep knop B ingedrukt en draai de baard in de rich-
ting van de pijl tot de baard vastklikt. Laat hierna knop
B los.
Als onbedoeld het vergrendelknopje Ávanuit
het interieur wordt ingedrukt en u de auto
verlaat, worden uitsluitend de gebruikte portieren
ontgrendeld; de achterklep blijft vergrendeld. Voor
het herstellen van de centrale portiervergrendeling
moet u de ver-/ontgrendelknopjes
Á/Ëopnieuw in-
drukken.
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 39
