Lancia Delta 2009 Instructieboek (in Dutch)

Geachte cliënt,
Wij feliciteren u met uw aankoop en bedanken u dat u voor een LANCIA hebt gekozen.
Wij hebben dit boekje samengesteld om u de kwaliteiten van deze auto volledig te laten benutten.
Wij raden u aan alle hoofdstukken door te lezen voordat u voor de eerste keer met de auto gaat rijden.
Dit instructieboekje bevat informatie, tips en aanwijzingen die u zullen helpen de technische kwaliteiten van uw
LANCIA volledig te benutten.
U zult niet alleen de bijzondere eigenschappen ontdekken van uw LANCIA maar ook belangrijke aanwijzingen vinden
voor de verzorging, het onderhoud, de rijveiligheid en het geprogrammeerd onderhoud.
Wij raden u aan om de aanwijzingen en tips bij de onderstaande symbolen aandachtig te lezen:
veiligheid van de inzittenden;
conditie van de auto;
bescherming van het milieu.
In de “Service- en garantiehandleiding” vindt u naast het schema voor het geprogrammeerd onderhoud:
– het garantiecertificaat en de bijbehorende voorwaarden voor het geprogrammeerd onderhoud
– een overzicht van de speciale aanvullende service voor de cliënten van LANCIA.
Wij zijn ervan overtuigd, dat u met behulp van dit instructieboekje spoedig met uw auto vertrouwd zult raken en dat
uw nieuwe auto en de ondersteuning van de LANCIA-organisatie u volledig tevreden zullen stellen.
Veel leesplezier en goede reis!
Hoewel in dit instructieboekje alle uitvoeringen van de LANCIA Delta beschreven worden,
dient u zich aan de informatie te houden met betrekking tot de uitrusting,
de motoruitvoering en het model van de auto die u gekocht hebt.
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 1

BRANDSTOF TANKEN
Benzinemotoren:tank uitsluitend loodvrije benzine
met een minimum octaangetal van 95 RON.
Multijet-motoren:tank uitsluitend dieselbrandstof voor
motorvoertuigen die voldoet aan de Europese specificatie
EN590.
Het gebruik van andere producten of mengsels kan de motor
onherstelbaar beschadigen en het vervallen van de garantie
tot gevolg hebben.
STARTEN VAN DE MOTOR
Benzinemotoren:controleer of de handrem is
aangetrokken; zet de versnellingspook in vrij; trap het
koppelingspedaal volledig in, maar trap het gaspedaal
niet in; draai vervolgens de start-/contactsleutel in
standAV Ven laat de sleutel los zodra de motor
aanslaat.
Multijet-motoren:draai de start-/contactsleutel in stand
MARen wacht tot de waarschuwingslampjes Yenm
doven; draai de start-/contactsleutel in stand AV Ven laat de
sleutel los zodra de motor aanslaat.
PARKEREN BOVEN BRANDBARE MATERIALEN
Tijdens de werking wordt de katalysator zeer warm.
Parkeer de auto dus niet op gras of boven droge
bladeren, dennennaalden of ander ontvlambaar
materiaal: brandgevaar.
BESCHERMING VAN HET MILIEU
De auto is uitgerust met een diagnosesysteem, dat
continu controles uitvoert op de componenten die van
invloed zijn op de uitlaatgasemissie zodat overmatige
vervuiling van het milieu wordt voorkomen.ELEKTRISCHE APPARATUUR
Als u na aanschaf van uw auto accessoires wilt
monteren die stroom verbruiken (waardoor de accu
langzaam kan ontladen), wendt u dan tot het Lancia
Servicenetwerk. Deze kan controleren of de
elektrische installatie van de auto geschikt is voor het
extra stroomverbruik.
CODE-CARD
Bewaar deze op een veilige plaats, maar niet in de
auto. U moet de elektronische code die op de CODE
card staat altijd bij u hebben voor het geval een
noodstart uitgevoerd moet worden.
GEPROGRAMMEERD ONDERHOUD
Goed onderhoud van de auto is de beste manier om
de prestaties en de veiligheid van de auto gedurende
langere tijd te garanderen. Daarbij wordt het milieu
ontzien en blijven de kosten laag.
IN HET INSTRUCTIEBOEKJE…
…treft u informatie, tips en belangrijke
waarschuwingen aan voor het juiste gebruik, de
rijveiligheid en het onderhoud van uw auto. Let
bijzonder goed op de symbolen "(veiligheid van
inzittenden)#(bescherming van het milieu) â
(conditie van de auto).
Als op het multifunctionele display het bericht “Zie
instructieboekje” verschijnt, raadpleeg dan het hoofdstuk
“Lampjes en berichten” in dit boekje.
ABSOLUUT LEZEN!
K


001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 2

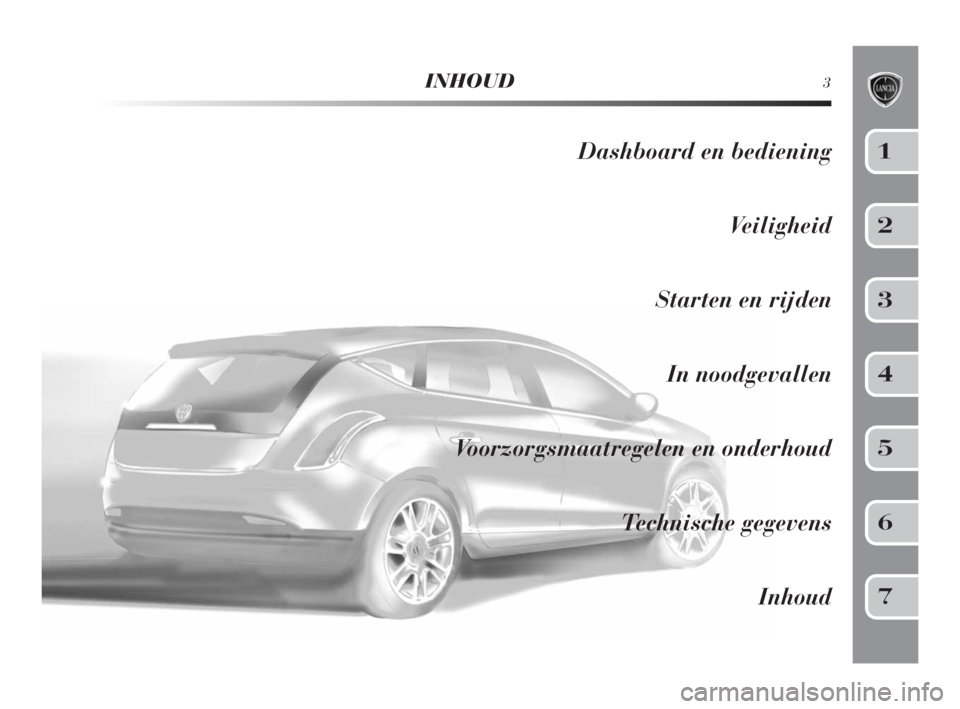

INHOUD3
Dashboard en bediening
Veiligheid
Starten en rijden
In noodgevallen
Voorzorgsmaatregelen en onderhoud
Technische gegevens
Inhoud1
2
3
4
5
6
7
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 3

4
opzettelijk blanco gelaten pagina
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 4

DASHBOARD EN BEDIENING5
1
Dashboard.................................................. 6
Instrumentenpaneel..................................... 7
Display....................................................... 20
Menupunten................................................ 24
Trip computer............................................. 34
Symbolen.................................................... 36
Lancia code................................................. 37
Sleutels....................................................... 38
Alarm......................................................... 41
Start-/contactslot........................................ 44
Zitplaatsen................................................. 45
Hoofdsteun................................................ 47
Stuurwiel................................................... 48
Spiegels...................................................... 48
Klimaatregeling........................................... 50
Klimaatregeling, handbediend .................... 51
Klimaatregeling, automatisch met
gescheiden regeling ..................................... 53
Buitenverlichting......................................... 58
Ruiten reinigen............................................ 62
Cruise-control............................................. 65
Plafondverlichting....................................... 68Bedieningsknoppen..................................... 70
Brandstofnoodschakelaar............................ 72
Interieuruitrusting....................................... 73
Opendak..................................................... 80
Portieren..................................................... 83
Ruitbediening............................................. 86
Bagageruimte.............................................. 88
Motorkap.................................................... 93
Imperiaal/skidrager..................................... 95
Koplampen................................................. 96
DST ............................................................ 98
Functie SPORT........................................... 98
Driving Advisor........................................... 100
ESP 2-systeem............................................ 104
EOBD-systeem............................................ 109
Elektrische stuurbekrachtiging
“Dualdrive”................................................ 109
T.P.M.S....................................................... 111
Parkeersensoren.......................................... 114
Extra accessoires ......................................... 116
Tanken........................................................ 118
Bescherming van het milieu......................... 120
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 5

6DASHBOARD EN BEDIENING
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de controle-/waarschuwingslampjes
kunnen per uitvoering verschillen.
1. Vaste luchtroosters voor ontwaseming/ontdooiing van de zijruiten - 2. Verstelbare uitstroomopeningen - 3. Hendel
links: bediening buitenverlichting - 4. Instrumentenpaneel - 5. Hendel rechts: bediening ruitenwissers voor/achter en
tripcomputer - 6. Verstelbare uitstroomopeningen - 7. Bedieningsknop waarschuwingsknipperlichten - 8. Frontairbag
passagierszijde - 9. Opbergvak - 10. Drukknoppen - 11. Bedieningsknoppen verwarming/ventilatie/airconditioning -
12. Start-/contactslot - 13. Frontairbag bestuurderszijde - 14. Knieairbag passagierszijde (waar voorzien)-
15. Hendel voor stuurkolomontgrendeling - 16. Klep zekeringenkast - 17. Hendel voor motorkapontgrendeling.
L0E0001mfig. 1
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 6

DASHBOARD EN BEDIENING7
1
INSTRUMENTENPANEEL
Uitvoeringen met multifunctioneel display
A Snelheidsmeter
B Brandstofmeter met waarschuwingslampje brandstofreserve
C Koelvloeistoftemperatuurmeter met waarschuwingslampje voor te hoge koelvloeistoftemperatuur
D Toerenteller
E Multifunctioneel display.
mcLampjes alleen aanwezig op Multijet-uitvoeringen
WAARSCHUWING De achtergrondkleur van de instrumenten en het type instrumenten zijn afhankelijk van de uit-
voeringen.
L0E0002mfig. 2
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 7

8DASHBOARD EN BEDIENING

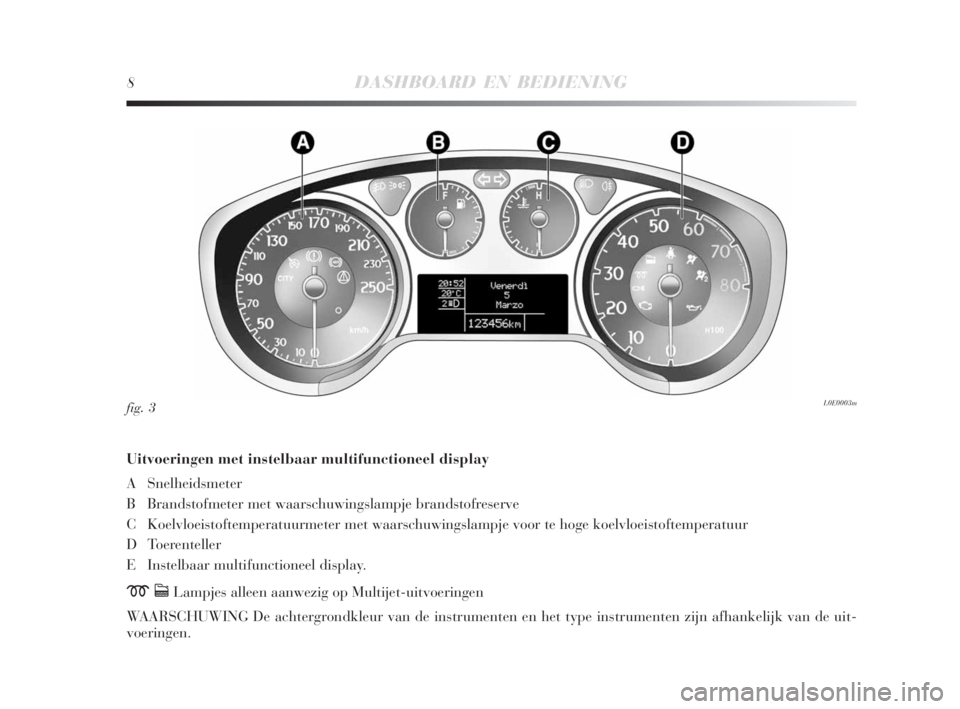

Uitvoeringen met instelbaar multifunctioneel display
A Snelheidsmeter
B Brandstofmeter met waarschuwingslampje brandstofreserve
C Koelvloeistoftemperatuurmeter met waarschuwingslampje voor te hoge koelvloeistoftemperatuur
D Toerenteller
E Instelbaar multifunctioneel display.
mcLampjes alleen aanwezig op Multijet-uitvoeringen
WAARSCHUWING De achtergrondkleur van de instrumenten en het type instrumenten zijn afhankelijk van de uit-
voeringen.
fig. 3L0E0003m
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 8

DASHBOARD EN BEDIENING9
1
SNELHEIDSMETER fig. 2-3
De snelheidsmeter A geeft de snelheid van de auto aan.
TOERENTELLER fig. 2-3
De toerenteller D geeft het motortoerental per minuut aan.
BRANDSTOFMETER fig. 2-3
De brandstofmeter B geeft het aantal liters brandstof aan
dat in de tank aanwezig is.
Het waarschuwingslampje van de reservebrandstof
Kgaat
branden (op het display verschijnt ook een bericht) als
er nog 5 à 7 liter brandstof in de tank aanwezig is.
Rijd niet met een bijna lege tank: een onregelmatige brand-
stoftoevoer kan de katalysator beschadigen.
KOELVLOEISTOFTEMPERATUURMETER fig. 2-3
De wijzer geeft de temperatuur aan van de motorkoel-
vloeistof, zodra de koelvloeistoftemperatuur hoger wordt
dan ongeveer 50°C. Het eerste streepje van de meter blijft
altijd branden en duidt op een correcte werking van het
systeem. Als het waarschuwingslampje
ugaat branden
(op het display verschijnt ook een bericht), dan is de koel-
vloeistoftemperatuur te hoog; zet in dat geval de motor uit
en wendt u tot het Lancia Servicenetwerk.CONTROLE-/WAARSCHUWINGSLAMPJES OP
INSTRUMENTENPANEEL
Algemene waarschuwingen
Het branden van de lampjes is gekoppeld aan een specifiek
bericht en/of een akoestische waarschuwing als functie van
het instrumentenpaneel. Dergelijke signaleringen zijn korte
waarschuwingen en geven niet altijd volledige informatie
en/of mogen niet worden gezien als alternatief voor de in dit
instructieboekje behandelde onderwerpen. Lees het boekje
altijd aandachtig. Houdt u bij een storing altijd aan de aan-
wijzingen die in dit hoofdstuk beschreven worden.
Te laag remvloeistofniveau (rood)
Als u de contactsleutel in stand MAR draait,
gaat het lampje op het instrumentenpaneel
branden. Na enkele seconden moet het lampje
doven. Het lampje gaat branden als het remvloeistofni-
veau in het reservoir onder het minimum niveau is ge-
daald, bijvoorbeeld door lekkage in het remsysteem.
Op het display verschijnt het betreffende bericht.
Aangetrokken handrem (rood)
Als u de sleutel op MAR draait, gaat het lampje branden.
Het moet echter na enkele seconden doven. Het lampje
gaat branden als de handrem wordt aangetrokken. Als
de auto beweegt, klinkt ook een bijbehorende akoesti-
sche waarschuwing.
WAARSCHUWING Als het lampje tijdens het rijden gaat
branden, controleer dan of de handrem niet is aangetrokken.
x
001-120 Delta 2ed NL 5-08-2008 14:14 Pagina 9
