Lancia Delta 2011 Instrukcja obsługi (in Polish)
Manufacturer: LANCIA, Model Year: 2011, Model line: Delta, Model: Lancia Delta 2011Pages: 290, PDF Size: 8.63 MB
Page 1 of 290
Instrukcja obsługi
Page 2 of 290

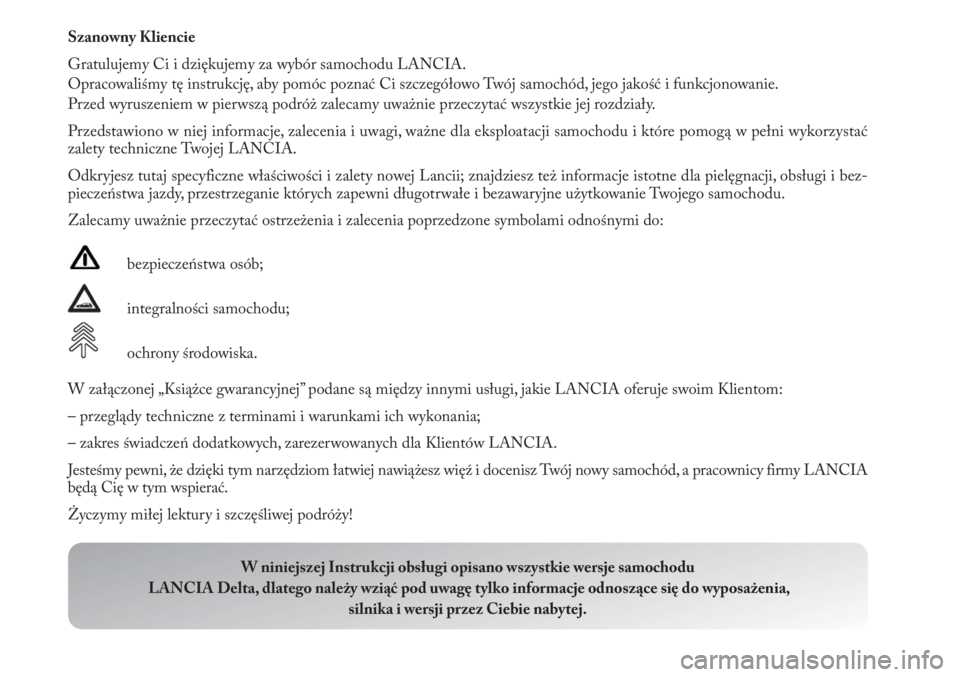

Szanowny Kliencie
Gratulujemy Ci i dziękujemy za wybór samochodu LANCIA.
Opracowaliśmy tę instrukcję, aby pomóc poznać Ci szczegółowo Twój samochód, jego jakość i funkcjonowanie.
Przed wyruszeniem w pierwszą podróż zalecamy uważnie przeczytać wszystkie jej rozdziały.
Przedstawiono w niej informacje, zalecenia i uwagi, ważne dla eksploatacji samochodu i które pomogą w pełni wykorzystać
zalety techniczne Twojej LANCIA.
Odkryjesz tutaj specyficzne właściwości i zalety nowej Lancii; znajdziesz też informacje istotne dla pielęgnacji, obsługi i bez-
pieczeństwa jazdy, przestrzeganie których zapewni długotrwałe i bezawaryjne użytkowanie Twojego samochodu.
Zalecamy uważnie przeczytać ostrzeżenia i zalecenia poprzedzone symbolami odnośnymi do:
bezpieczeństwa osób;
integralności samochodu;
ochrony środowiska.
W załączonej „Książce gwarancyjnej” podane są między innymi usługi, jakie LANCIA oferuje swoim Klientom:
– przeglądy techniczne z terminami i warunkami ich wykonania;
– zakres świadczeń dodatkowych, zarezerwowanych dla Klientów LANCIA.
Jesteśmy pewni, że dzięki tym narzędziom łatwiej nawiążesz więź i docenisz Twój nowy samochód, a pracownicy firmy LANCIA
będą Cię w tym wspierać.
Życzymy miłej lektury i szczęśliwej podróży!
W niniejszej Instrukcji obsługi opisano wszystkie wersje samochodu
LANCIA Delta, dlatego należy wziąć pod uwagę tylko informacje odnoszące się do wyposażenia,
silnika i wersji przez Ciebie nabytej.
Page 3 of 290

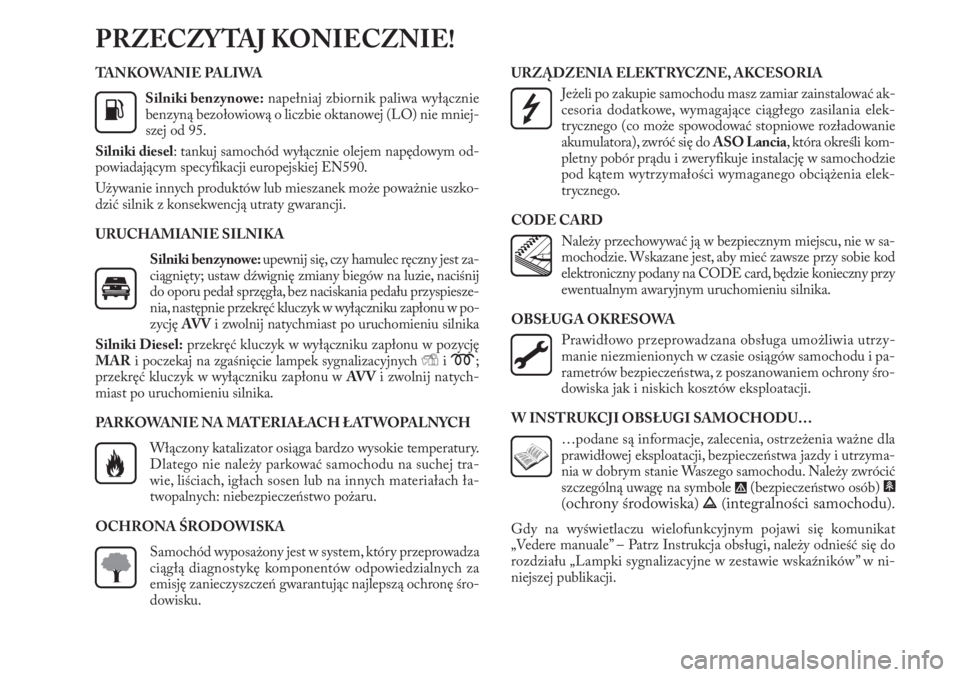

TA N K O WA N I E PA L I WA
Silniki benzynowe:napełniaj zbiornik paliwa wyłącznie
benzyną bezołowiową o liczbie oktanowej (LO) nie mniej-
szej od 95.
Silniki diesel: tankuj samochód wyłącznie olejem napędowym od-
powiadającym specyfikacji europejskiej EN590.
Używanie innych produktów lub mieszanek może poważnie uszko-
dzić silnik z konsekwencją utraty gwarancji.
URUCHAMIANIE SILNIKA
Silniki benzynowe: upewnij się, czy hamulec ręczny jest za-
ciągnięty; ustaw dźwignię zmiany biegów na luzie, naciśnij
do oporu pedał sprzęgła, bez naciskania pedału przyspiesze-
nia, następnie przekręć kluczyk w wyłączniku zapłonu w po-
zycję AV Vi zwolnij natychmiast po uruchomieniu silnika
Silniki Diesel:przekręć kluczyk w wyłączniku zapłonu w pozycję
MARi poczekaj na zgaśnięcie lampek sygnalizacyjnych Yi m;
przekręć kluczyk w wyłączniku zapłonu w AV Vi zwolnij natych-
miast po uruchomieniu silnika.
PARKOWANIE NA MATERIAŁACH ŁATWOPALNYCH
Włączony katalizator osiąga bardzo wysokie temperatury.
Dlatego nie należy parkować samochodu na suchej tra-
wie, liściach, igłach sosen lub na innych materiałach ła-
twopalnych: niebezpieczeństwo pożaru.
OCHRONA ŚRODOWISKA
Samochód wyposażony jest w system, który przeprowadza
ciągłą diagnostykę komponentów odpowiedzialnych za
emisję zanieczyszczeń gwarantując najlepszą ochronę śro-
dowisku.URZĄDZENIA ELEKTRYCZNE, AKCESORIA
Jeżeli po zakupie samochodu masz zamiar zainstalować ak-
cesoria dodatkowe, wymagające ciągłego zasilania elek-
trycznego (co może spowodować stopniowe rozładowanie
akumulatora), zwróć się do ASO Lancia, która określi kom-
pletny pobór prądu i zweryfikuje instalację w samochodzie
pod kątem wytrzymałości wymaganego obciążenia elek-
trycznego.
CODE CARD
Należy przechowywać ją w bezpiecznym miejscu, nie w sa-
mochodzie. Wskazane jest, aby mieć zawsze przy sobie kod
elektroniczny podany na CODE card, będzie konieczny przy
ewentualnym awaryjnym uruchomieniu silnika.
OBSŁUGA OKRESOWA
Prawidłowo przeprowadzana obsługa umożliwia utrzy-
manie niezmienionych w czasie osiągów samochodu i pa-
rametrów bezpieczeństwa, z poszanowaniem ochrony śro-
dowiska jak i niskich kosztów eksploatacji.
W INSTRUKCJI OBSŁUGI SAMOCHODU…
…podane są informacje, zalecenia, ostrzeżenia ważne dla
prawidłowej eksploatacji, bezpieczeństwa jazdy i utrzyma-
nia w dobrym stanie Waszego samochodu. Należy zwrócić
szczególną uwagę na symbole
"(bezpieczeństwo osób) #
(
ochrony środowiska) â(integralności samochodu).
Gdy na wyświetlaczu wielofunkcyjnym pojawi się komunikat
„Vedere manuale” – Patrz Instrukcja obsługi, należy odnieść się do
rozdziału „Lampki sygnalizacyjne w zestawie wskaźników” w ni-
niejszej publikacji.
PRZECZYTAJ KONIECZNIE!
K
Page 4 of 290

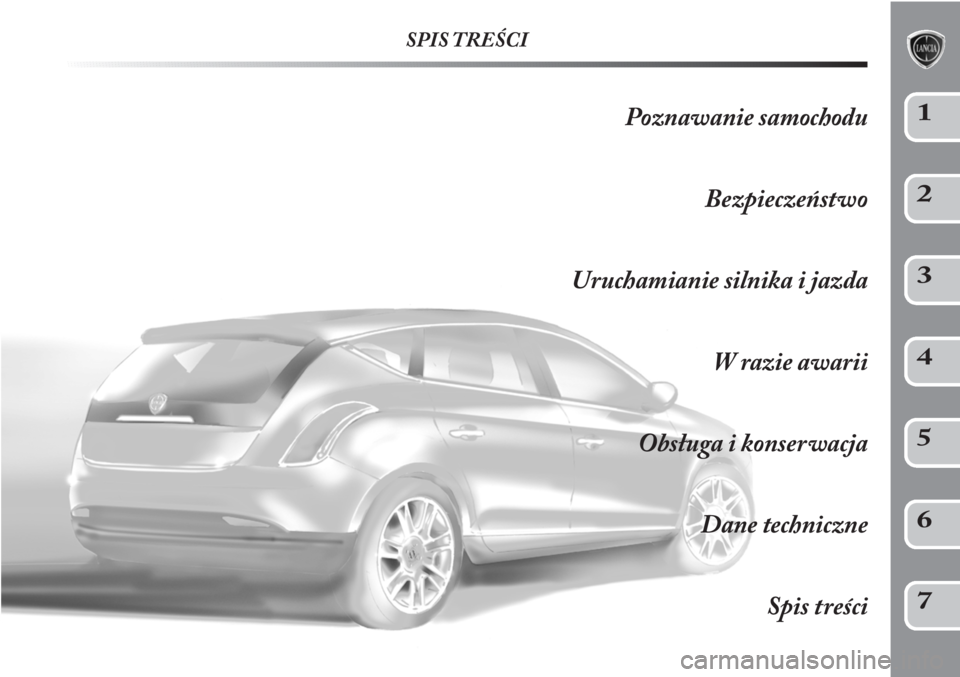

SPIS TREŚCI
Poznawanie samochodu
Bezpieczeństwo
Uruchamianie silnika i jazda
W razie awarii
Obsługa i konserwacja
Dane techniczne
Spis treści1
2
3
4
5
6
7
Page 5 of 290

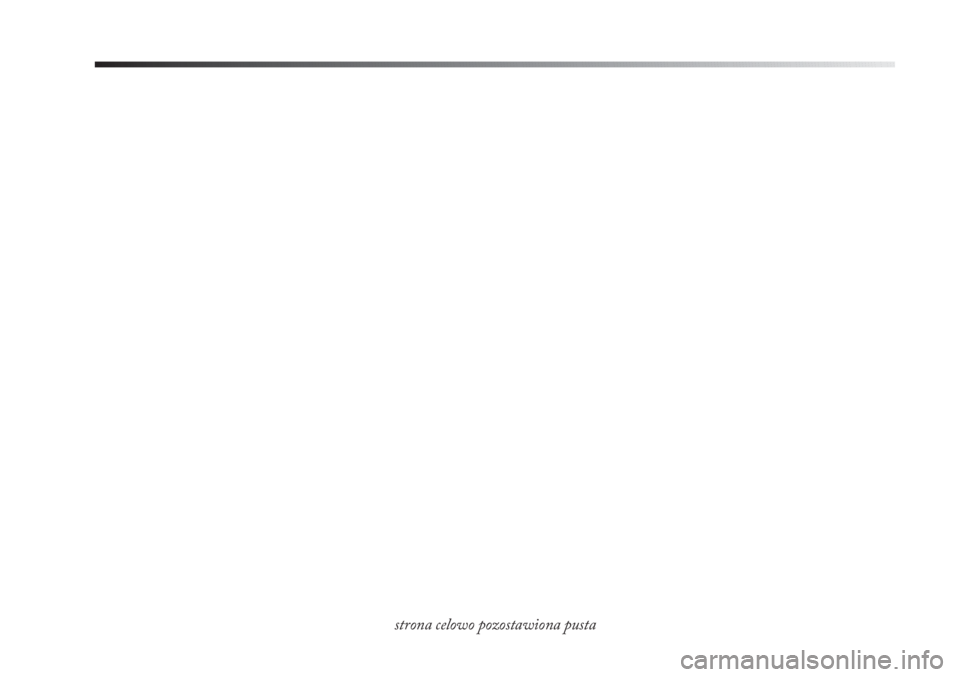

strona celowo pozostawiona pusta
Page 6 of 290
POZNAWANIE SAMOCHODU5
1
Deska rozdzielcza ............................................. 6
Zestaw wskaźników i wskaźniki........................ 7
Ekran ............................................................... 21
Pozycje Menu ................................................... 26
Komputer pokładowy ....................................... 36
Symbolika ......................................................... 38
System Lancia Code ......................................... 39
Kluczyki............................................................ 40
Alarm ............................................................... 43
Wyłącznik zapłonu ........................................... 46
Siedzenia ......................................................... 47
Zagłówki ......................................................... 50
Kierownica ....................................................... 51
Lusterka wsteczne ............................................ 51
Komfort klimatyczny ........................................ 53
Klimatyzacja manualna .................................... 54
Klimatyzacja automatyczna dwustrefowa ......... 56
Światła zewnętrzne........................................... 62
Czyszczenie szyb .............................................. 65
Cruise Control.................................................. 68
Lampy sufitowe ................................................ 70
Wyłączniki........................................................ 72
System blokowania paliwa ................................ 75
Wyposażenie wnętrza ....................................... 76Dach otwierany ................................................ 81
Drzwi ............................................................... 84
Podnośniki szyb ............................................... 87
Bagażnik........................................................... 91
Pokrywa komory silnika.................................... 99
Bagażnik dachowy/na narty .............................. 101
Reflektory......................................................... 102
System DST ..................................................... 104
Funkcja SPORT ............................................... 104
System zawieszén reackcyjnych ........................ 106
Driving Advisor ............................................... 107
System ESP Ewolucyjny .................................. 112
System Start&Stop........................................... 117
System EOBD ................................................. 122
Elektryczne wspomaganie kierownicy
„Dualdrive” ....................................................... 122
System T.P.M.S. ............................................... 124
Czujniki parkowania ......................................... 127
Magic Parking .................................................. 130
Akcesoria nabyte przez użytkownika ................ 144
Tankowanie samochodu ................................... 145
Ochrona środowiska naturalnego ...................... 148
Page 7 of 290
6POZNAWANIE SAMOCHODU

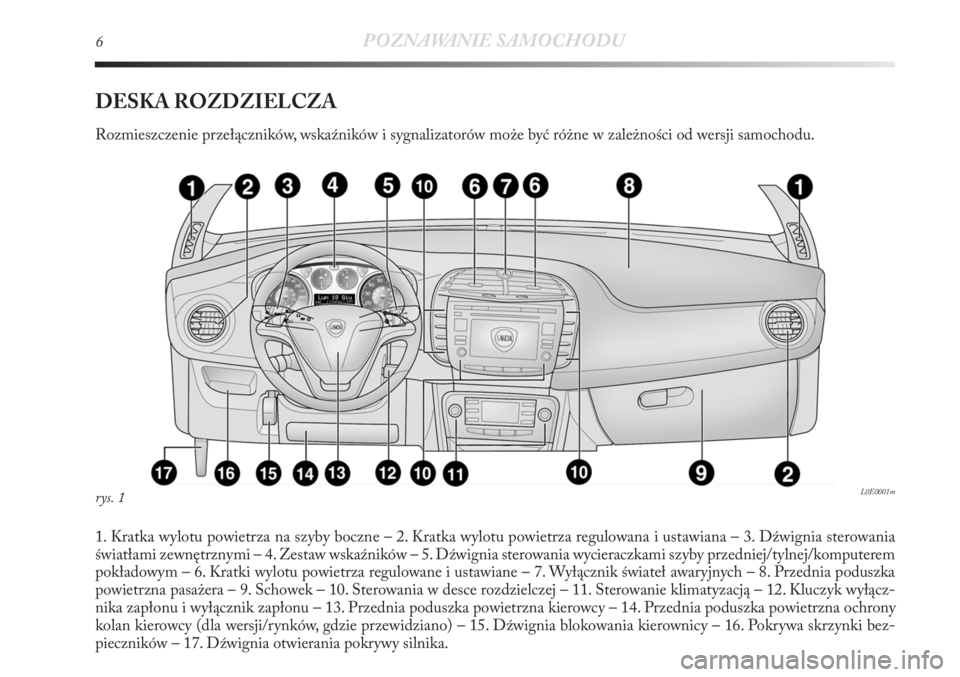

DESKA ROZDZIELCZA
Rozmieszczenie przełączników, wskaźników i sygnalizatorów może być różne w zależności od wersji samochodu.
1. Kratka wylotu powietrza na szyby boczne – 2. Kratka wylotu powietrza regulowana i ustawiana – 3. Dźwignia sterowania
światłami zewnętrznymi – 4. Zestaw wskaźników – 5. Dźwignia sterowania wycieraczkami szyby przedniej/tylnej/komputerem
pokładowym – 6. Kratki wylotu powietrza regulowane i ustawiane – 7. Wyłącznik świateł awaryjnych – 8. Przednia poduszka
powietrzna pasażera – 9. Schowek – 10. Sterowania w desce rozdzielczej – 11. Sterowanie klimatyzacją – 12. Kluczyk wyłącz-
nika zapłonu i wyłącznik zapłonu – 13. Przednia poduszka powietrzna kierowcy – 14. Przednia poduszka powietrzna ochrony
kolan kierowcy (dla wersji/rynków, gdzie przewidziano) – 15. Dźwignia blokowania kierownicy – 16. Pokrywa skrzynki bez-
pieczników – 17. Dźwignia otwierania pokrywy silnika.
rys. 1L0E0001m
Page 8 of 290
1
POZNAWANIE SAMOCHODU7

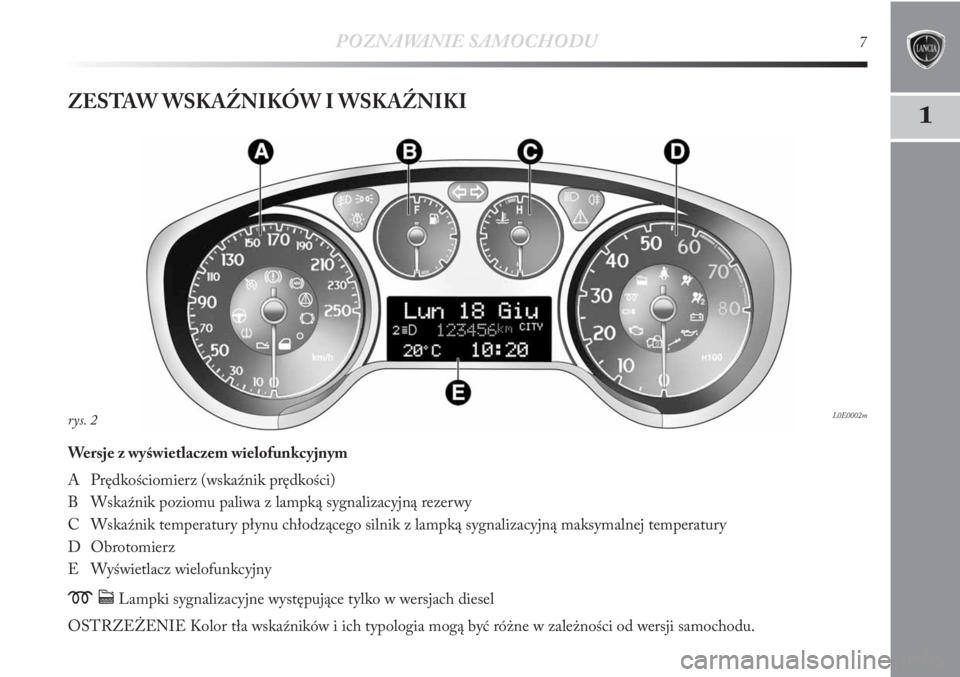

ZESTAW WSKAŹNIKÓW I WSKAŹNIKI
Wersje z wyświetlaczem wielofunkcyjnym
A Prędkościomierz (wskaźnik prędkości)
B Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy
C Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury
D Obrotomierz
E Wyświetlacz wielofunkcyjny
mcLampki sygnalizacyjne występujące tylko w wersjach diesel
OSTRZEŻENIE Kolor tła wskaźników i ich typologia mogą być różne w zależności od wersji samochodu.
L0E0002mrys. 2
Page 9 of 290
8POZNAWANIE SAMOCHODU

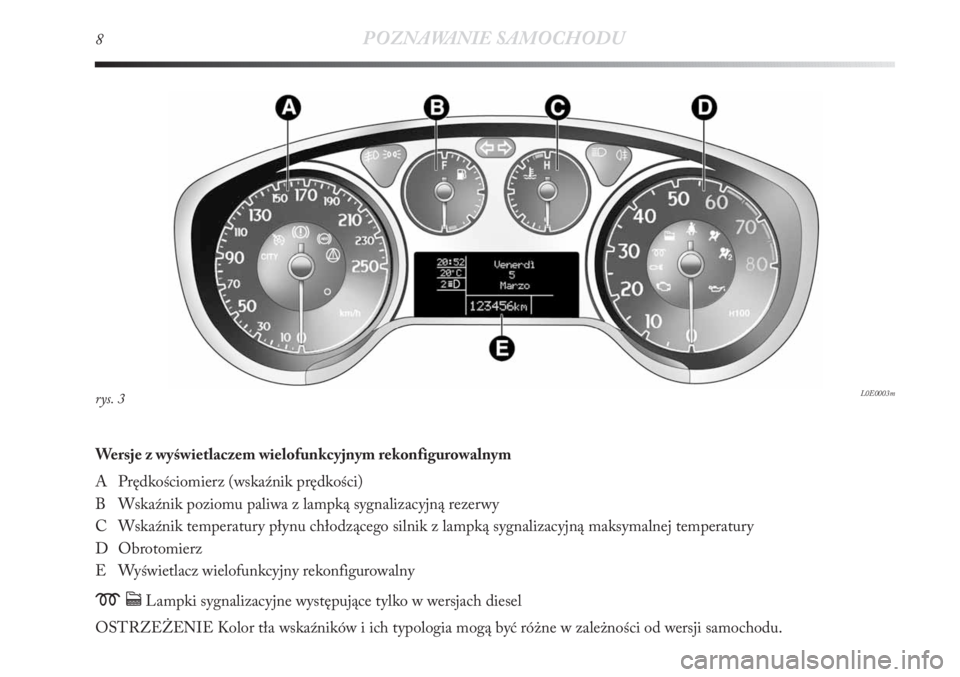

Wersje z wyświetlaczem wielofunkcyjnym rekonfigurowalnym
A Prędkościomierz (wskaźnik prędkości)
B Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy
C Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury
D Obrotomierz
E Wyświetlacz wielofunkcyjny rekonfigurowalny
mcLampki sygnalizacyjne występujące tylko w wersjach diesel
OSTRZEŻENIE Kolor tła wskaźników i ich typologia mogą być różne w zależności od wersji samochodu.
rys. 3L0E0003m
Page 10 of 290
POZNAWANIE SAMOCHODU9
1

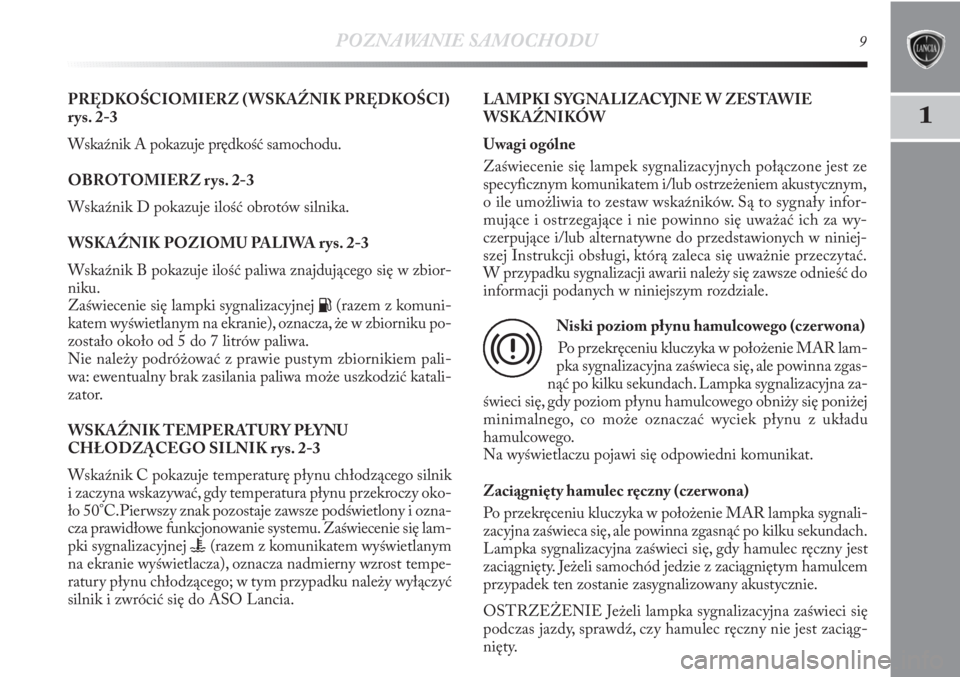

PRĘDKOŚCIOMIERZ ( WSKAŹNIK PRĘDKOŚCI)
rys. 2-3
Wskaźnik A pokazuje prędkość samochodu.
OBROTOMIERZ rys. 2-3
Wskaźnik D pokazuje ilość obrotów silnika.
WSKAŹNIK POZIOMU PALIWA rys. 2-3
Wskaźnik B pokazuje ilość paliwa znajdującego się w zbior-
niku.
Zaświecenie się lampki sygnalizacyjnej
K(razem z komuni-
katem wyświetlanym na ekranie), oznacza, że w zbiorniku po-
zostało około od 5 do 7 litrów paliwa.
Nie należy podróżować z prawie pustym zbiornikiem pali-
wa: ewentualny brak zasilania paliwa może uszkodzić katali-
zator.
WSKAŹNIK TEMPERATURY PŁYNU
CHŁODZĄCEGO SILNIK rys. 2-3
Wskaźnik C pokazuje temperaturę płynu chłodzącego silnik
i zaczyna wskazywać, gdy temperatura płynu przekroczy oko-
ło 50°C.Pierwszy znak pozostaje zawsze podświetlony i ozna-
cza prawidłowe funkcjonowanie systemu. Zaświecenie się lam-
pki sygnalizacyjnej
u(razem z komunikatem wyświetlanym
na ekranie wyświetlacza), oznacza nadmierny wzrost tempe-
ratury płynu chłodzącego; w tym przypadku należy wyłączyć
silnik i zwrócić się do ASO Lancia.LAMPKI SYGNALIZACYJNE W ZESTAWIE
WSKAŹNIKÓW
Uwagi ogólne
Zaświecenie się lampek sygnalizacyjnych połączone jest ze
specyficznym komunikatem i/lub ostrzeżeniem akustycznym,
o ile umożliwia to zestaw wskaźników. Są to sygnały infor-
mujące i ostrzegające i nie powinno się uważać ich za wy-
czerpujące i/lub alternatywne do przedstawionych w niniej-
szej Instrukcji obsługi, którą zaleca się uważnie przeczytać.
W przypadku sygnalizacji awarii należy się zawsze odnieść do
informacji podanych w niniejszym rozdziale.
Niski poziom płynu hamulcowego (czer wona)
Po przekręceniu kluczyka w położenie MAR lam-
pka sygnalizacyjna zaświeca się, ale powinna zgas-
nąć po kilku sekundach. Lampka sygnalizacyjna za-
świeci się, gdy poziom płynu hamulcowego obniży się poniżej
minimalnego, co może oznaczać wyciek płynu z układu
hamulcowego.
Na wyświetlaczu pojawi się odpowiedni komunikat.
Zaciągnięty hamulec ręczny (czer wona)
Po przekręceniu kluczyka w położenie MAR lampka sygnali-
zacyjna zaświeca się, ale powinna zgasnąć po kilku sekundach.
Lampka sygnalizacyjna zaświeci się, gdy hamulec ręczny jest
zaciągnięty. Jeżeli samochód jedzie z zaciągniętym hamulcem
przypadek ten zostanie zasygnalizowany akustycznie.
OSTRZEŻENIE Jeżeli lampka sygnalizacyjna zaświeci się
podczas jazdy, sprawdź, czy hamulec ręczny nie jest zaciąg-
nięty.
x
