Betriebsanleitung
Page 2 of 290

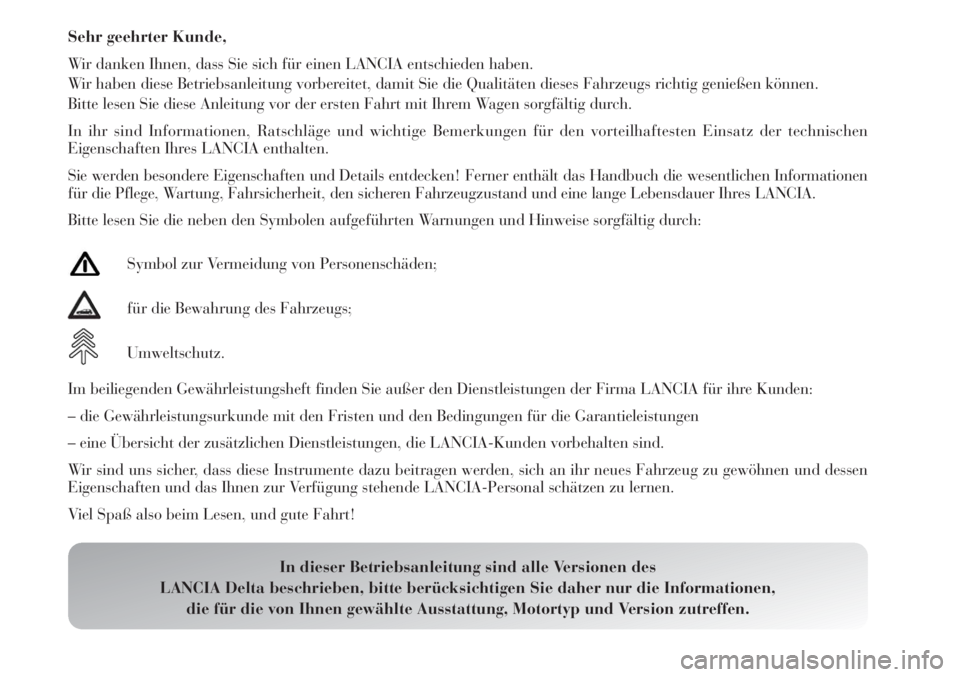

Sehr geehrter Kunde,
Wir danken Ihnen, dass Sie sich für einen LANCIA entschieden haben.
Wir haben diese Betriebsanleitung vorbereitet, damit Sie die Qualitäten dieses Fahrzeugs richtig genießen können.
Bitte lesen Sie diese Anleitung vor der ersten Fahrt mit Ihrem Wagen sorgfältig durch.
In ihr sind Informationen, Ratschläge und wichtige Bemerkungen für den vorteilhaftesten Einsatz der technischen
Eigenschaften Ihres LANCIA enthalten.
Sie werden besondere Eigenschaften und Details entdecken! Ferner enthält das Handbuch die wesentlichen Informationen
für die Pflege, Wartung, Fahrsicherheit, den sicheren Fahrzeugzustand und eine lange Lebensdauer Ihres LANCIA.
Bitte lesen Sie die neben den Symbolen aufgeführten Warnungen und Hinweise sorgfältig durch:
Symbol zur Vermeidung von Personenschäden;
für die Bewahrung des Fahrzeugs;
Umweltschutz.
Im beiliegenden Gewährleistungsheft finden Sie außer den Dienstleistungen der Firma LANCIA für ihre Kunden:
– die Gewährleistungsurkunde mit den Fristen und den Bedingungen für die Garantieleistungen
– eine Übersicht der zusätzlichen Dienstleistungen, die LANCIA-Kunden vorbehalten sind.
Wir sind uns sicher, dass diese Instrumente dazu beitragen werden, sich an ihr neues Fahrzeug zu gewöhnen und dessen
Eigenschaften und das Ihnen zur Verfügung stehende LANCIA-Personal schätzen zu lernen.
Viel Spaß also beim Lesen, und gute Fahrt!
In dieser Betriebsanleitung sind alle Versionen des
LANCIA Delta beschrieben, bitte berücksichtigen Sie daher nur die Informationen,
die für die von Ihnen gewählte Ausstattung, Motortyp und Version zutreffen.
Page 3 of 290

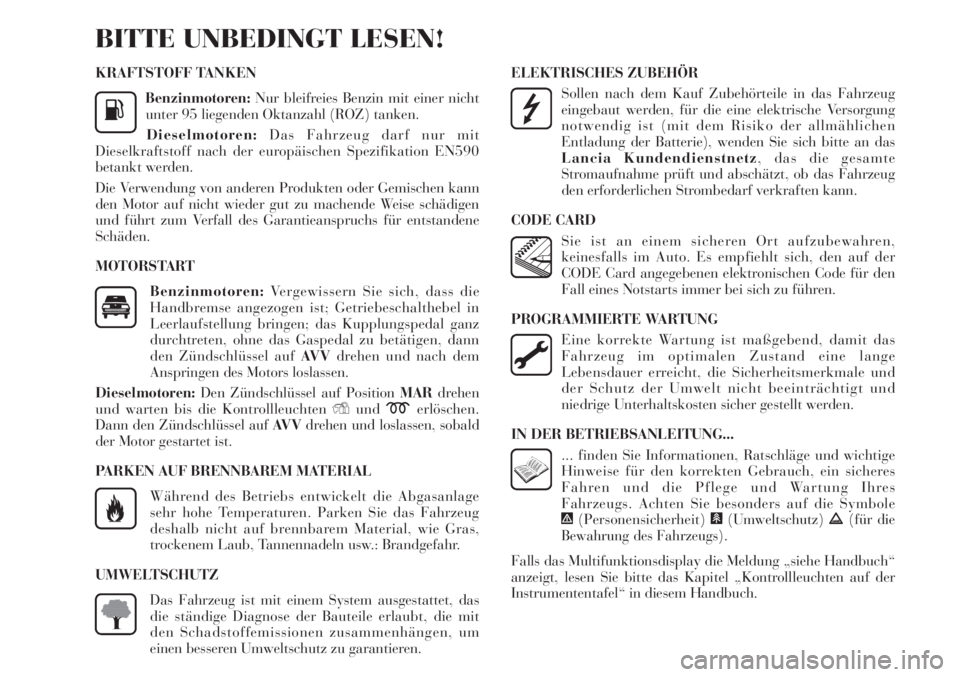

KRAFTSTOFF TANKEN
Benzinmotoren:Nur bleifreies Benzin mit einer nicht
unter 95 liegenden Oktanzahl (ROZ) tanken.
Dieselmotoren:Das Fahrzeug darf nur mit
Dieselkraftstoff nach der europäischen Spezifikation EN590
betankt werden.
Die Verwendung von anderen Produkten oder Gemischen kann
den Motor auf nicht wieder gut zu machende Weise schädigen
und führt zum Verfall des Garantieanspruchs für entstandene
Schäden.
MOTORSTART
Benzinmotoren:Vergewissern Sie sich, dass die
Handbremse angezogen ist; Getriebeschalthebel in
Leerlaufstellung bringen; das Kupplungspedal ganz
durchtreten, ohne das Gaspedal zu betätigen, dann
den Zündschlüssel auf AV Vdrehen und nach dem
Anspringen des Motors loslassen.
Dieselmotoren:Den Zündschlüssel auf Position MARdrehen
und warten bis die Kontrollleuchten Yundmerlöschen.
Dann den Zündschlüssel auf AV Vdrehen und loslassen, sobald
der Motor gestartet ist.
PARKEN AUF BRENNBAREM MATERIAL
Während des Betriebs entwickelt die Abgasanlage
sehr hohe Temperaturen. Parken Sie das Fahrzeug
deshalb nicht auf brennbarem Material, wie Gras,
trockenem Laub, Tannennadeln usw.: Brandgefahr.
UMWELTSCHUTZ
Das Fahrzeug ist mit einem System ausgestattet, das
die ständige Diagnose der Bauteile erlaubt, die mit
den Schadstoffemissionen zusammenhängen, um
einen besseren Umweltschutz zu garantieren.ELEKTRISCHES ZUBEHÖR
Sollen nach dem Kauf Zubehörteile in das Fahrzeug
eingebaut werden, für die eine elektrische Versorgung
notwendig ist (mit dem Risiko der allmählichen
Entladung der Batterie), wenden Sie sich bitte an das
Lancia Kundendienstnetz, das die gesamte
Stromaufnahme prüft und abschätzt, ob das Fahrzeug
den erforderlichen Strombedarf verkraften kann.
CODE CARD
Sie ist an einem sicheren Ort aufzubewahren,
keinesfalls im Auto. Es empfiehlt sich, den auf der
CODE Card angegebenen elektronischen Code für den
Fall eines Notstarts immer bei sich zu führen.
PROGRAMMIERTE WARTUNG
Eine korrekte Wartung ist maßgebend, damit das
Fahrzeug im optimalen Zustand eine lange
Lebensdauer erreicht, die Sicherheitsmerkmale und
der Schutz der Umwelt nicht beeinträchtigt und
niedrige Unterhaltskosten sicher gestellt werden.
IN DER BETRIEBSANLEITUNG...
... finden Sie Informationen, Ratschläge und wichtige
Hinweise für den korrekten Gebrauch, ein sicheres
Fahren und die Pflege und Wartung Ihres
Fahrzeugs. Achten Sie besonders auf die Symbole
"(Personensicherheit)#(
Umweltschutz)â(für die
Bewahrung des Fahrzeugs).
Falls das Multifunktionsdisplay die Meldung „siehe Handbuch“
anzeigt, lesen Sie bitte das Kapitel „Kontrollleuchten auf der
Instrumententafel“ in diesem Handbuch.
BITTE UNBEDINGT LESEN!
K
Page 4 of 290

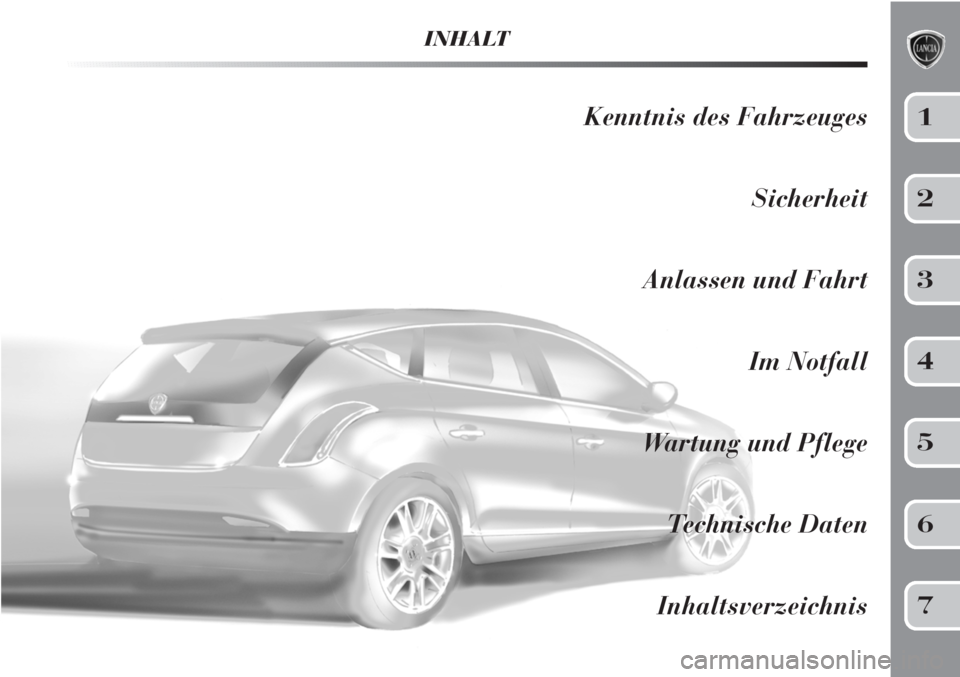

INHALT
Kenntnis des Fahrzeuges
Sicherheit
Anlassen und Fahrt
Im Notfall
Wartung und Pflege
Technische Daten
Inhaltsverzeichnis1
2
3
4
5
6
7
Page 5 of 290

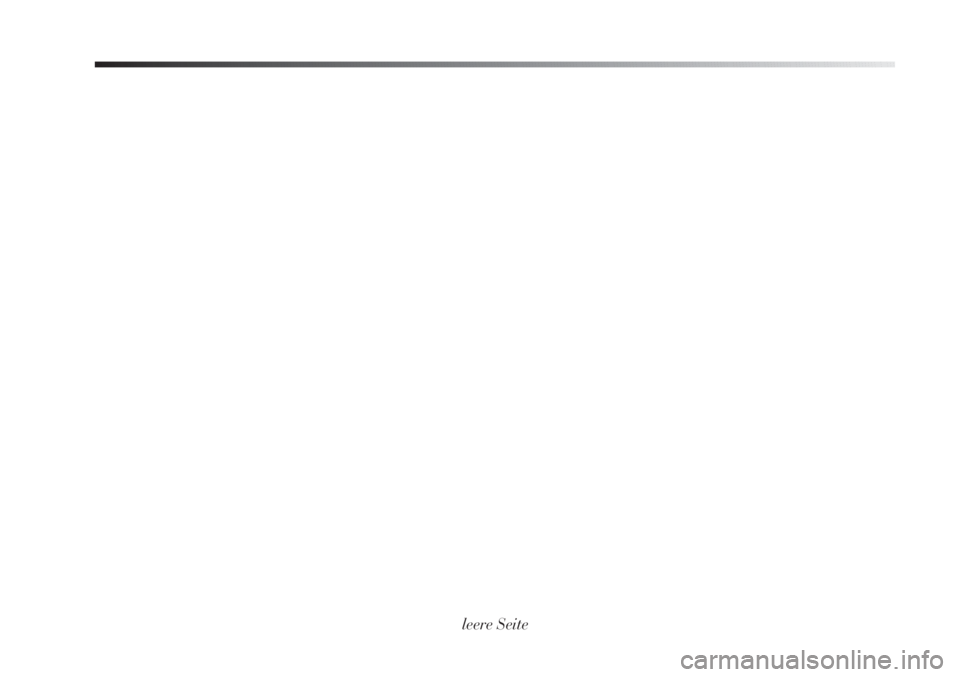

leere Seite
Page 6 of 290

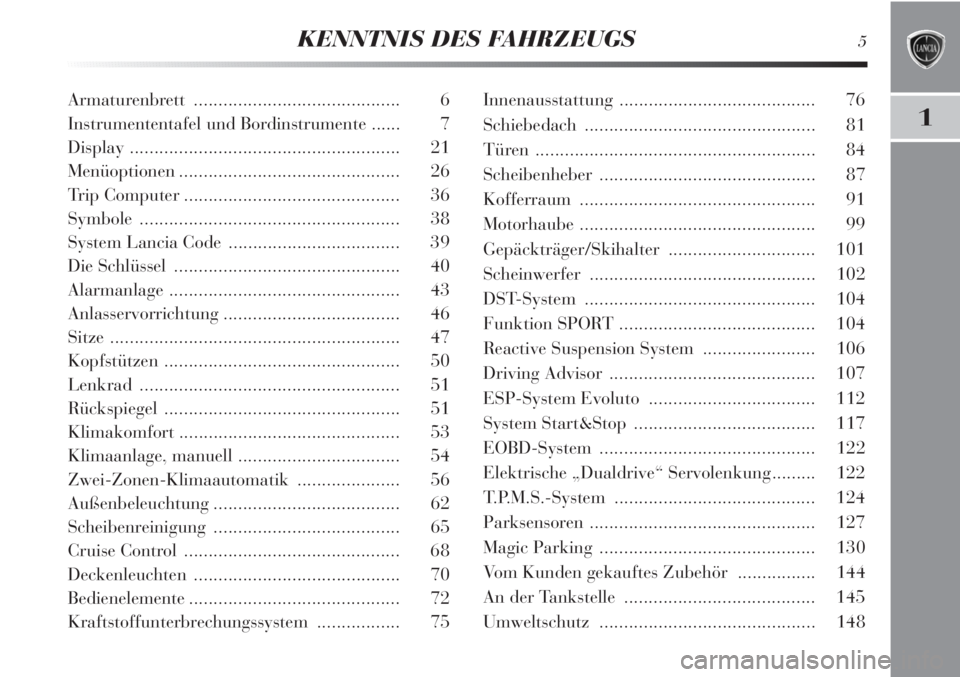

KENNTNIS DES FAHRZEUGS5
1
Armaturenbrett.......................................... 6
Instrumententafel und Bordinstrumente ...... 7
Display ....................................................... 21
Menüoptionen............................................. 26
Trip Computer ............................................ 36
Symbole..................................................... 38
System Lancia Code ................................... 39
Die Schlüssel .............................................. 40
Alarmanlage ............................................... 43
Anlasservorrichtung.................................... 46
Sitze ........................................................... 47
Kopfstützen ................................................ 50
Lenkrad..................................................... 51
Rückspiegel ................................................ 51
Klimakomfort............................................. 53
Klimaanlage, manuell................................. 54
Zwei-Zonen-Klimaautomatik ..................... 56
Außenbeleuchtung...................................... 62
Scheibenreinigung...................................... 65
Cruise Control ............................................ 68
Deckenleuchten .......................................... 70
Bedienelemente........................................... 72
Kraftstoffunterbrechungssystem ................. 75Innenausstattung ........................................ 76
Schiebedach ............................................... 81
Türen ......................................................... 84
Scheibenheber ............................................ 87
Kofferraum................................................ 91
Motorhaube ................................................ 99
Gepäckträger/Skihalter.............................. 101
Scheinwerfer .............................................. 102
DST-System ............................................... 104
Funktion SPORT ........................................ 104
Reactive Suspension System ....................... 106
Driving Advisor.......................................... 107
ESP-System Evoluto.................................. 112
System Start&Stop..................................... 117
EOBD-System ............................................ 122
Elektrische „Dualdrive“ Servolenkung......... 122
T.P.M.S.-System ......................................... 124
Parksensoren .............................................. 127
Magic Parking............................................ 130
Vom Kunden gekauftes Zubehör ................ 144
An der Tankstelle....................................... 145
Umweltschutz ............................................ 148
Page 7 of 290
6KENNTNIS DES FAHRZEUGS

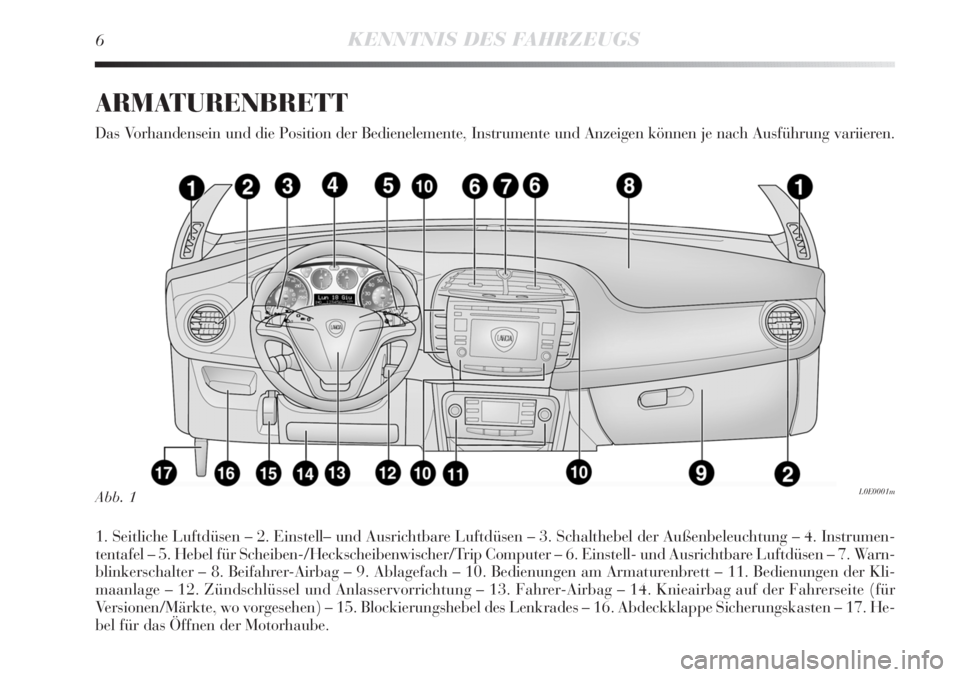

ARMATURENBRETT
Das Vorhandensein und die Position der Bedienelemente, Instrumente und Anzeigen können je nach Ausführung variieren.
1. Seitliche Luftdüsen – 2. Einstell– und Ausrichtbare Luftdüsen – 3. Schalthebel der Außenbeleuchtung – 4. Instrumen-
tentafel – 5. Hebel für Scheiben-/Heckscheibenwischer/Trip Computer – 6. Einstell- und Ausrichtbare Luftdüsen – 7. Warn-
blinkerschalter – 8. Beifahrer-Airbag – 9. Ablagefach – 10. Bedienungen am Armaturenbrett – 11. Bedienungen der Kli-
maanlage – 12. Zündschlüssel und Anlasservorrichtung – 13. Fahrer-Airbag – 14. Knieairbag auf der Fahrerseite (für
Versionen/Märkte, wo vorgesehen) – 15. Blockierungshebel des Lenkrades – 16. Abdeckklappe Sicherungskasten – 17. He-
bel für das Öffnen der Motorhaube.
Abb. 1L0E0001m
Page 8 of 290
1
KENNTNIS DES FAHRZEUGS7

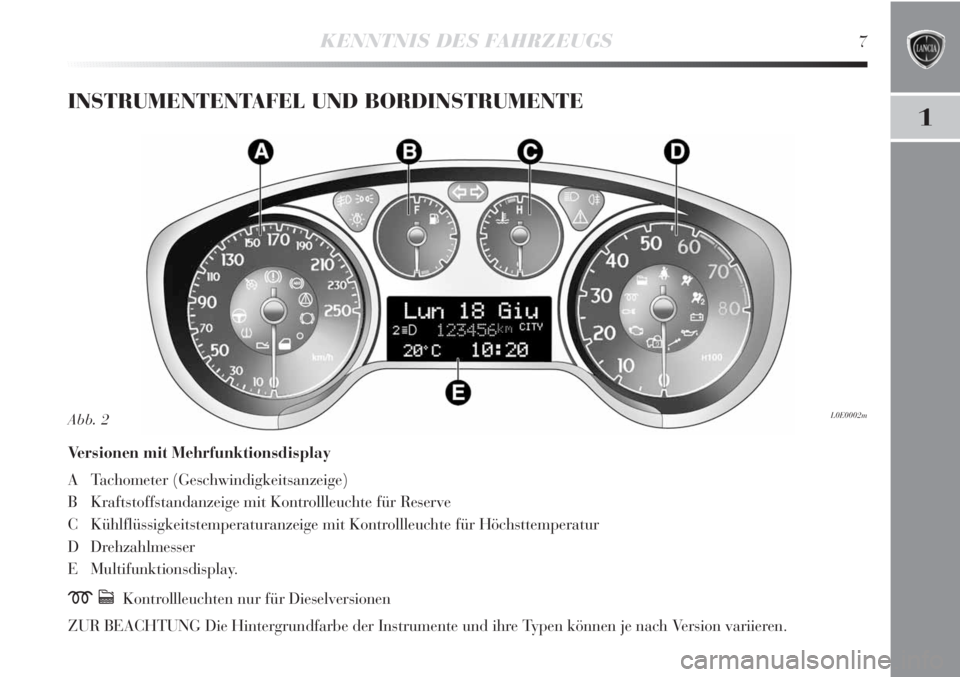

INSTRUMENTENTAFEL UND BORDINSTRUMENTE
Versionen mit Mehrfunktionsdisplay
A Tachometer (Geschwindigkeitsanzeige)
B Kraftstoffstandanzeige mit Kontrollleuchte für Reserve
C Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur
D Drehzahlmesser
E Multifunktionsdisplay.
mcKontrollleuchten nur für Dieselversionen
ZUR BEACHTUNG Die Hintergrundfarbe der Instrumente und ihre Typen können je nach Version variieren.
L0E0002mAbb. 2
Page 9 of 290
8KENNTNIS DES FAHRZEUGS

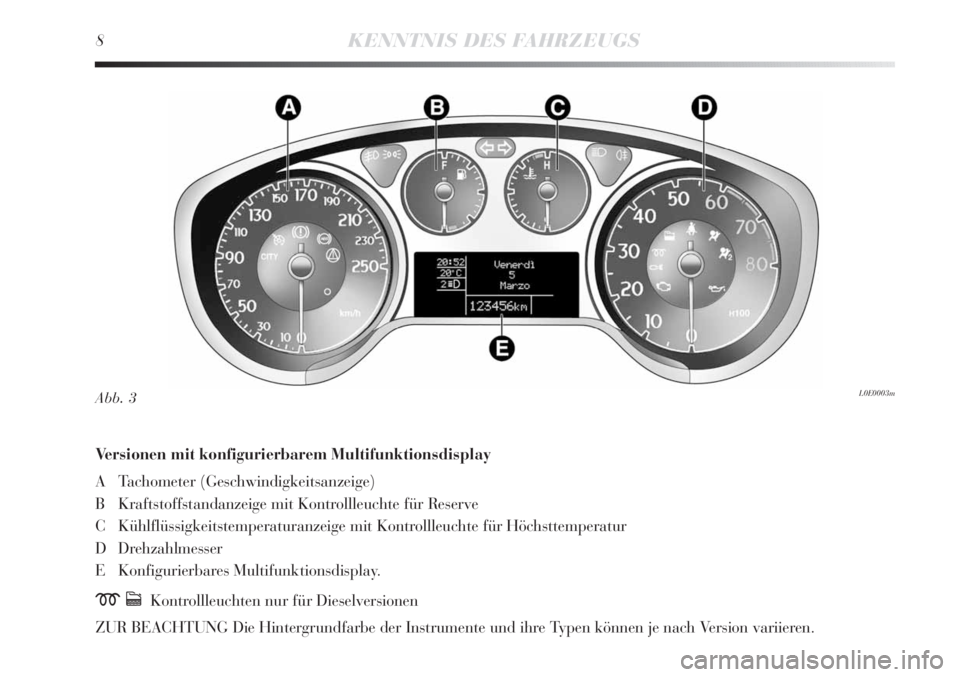

Versionen mit konfigurierbarem Multifunktionsdisplay
A Tachometer (Geschwindigkeitsanzeige)
B Kraftstoffstandanzeige mit Kontrollleuchte für Reserve
C Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur
D Drehzahlmesser
E Konfigurierbares Multifunktionsdisplay.
mcKontrollleuchten nur für Dieselversionen
ZUR BEACHTUNG Die Hintergrundfarbe der Instrumente und ihre Typen können je nach Version variieren.
Abb. 3L0E0003m
Page 10 of 290
KENNTNIS DES FAHRZEUGS9
1

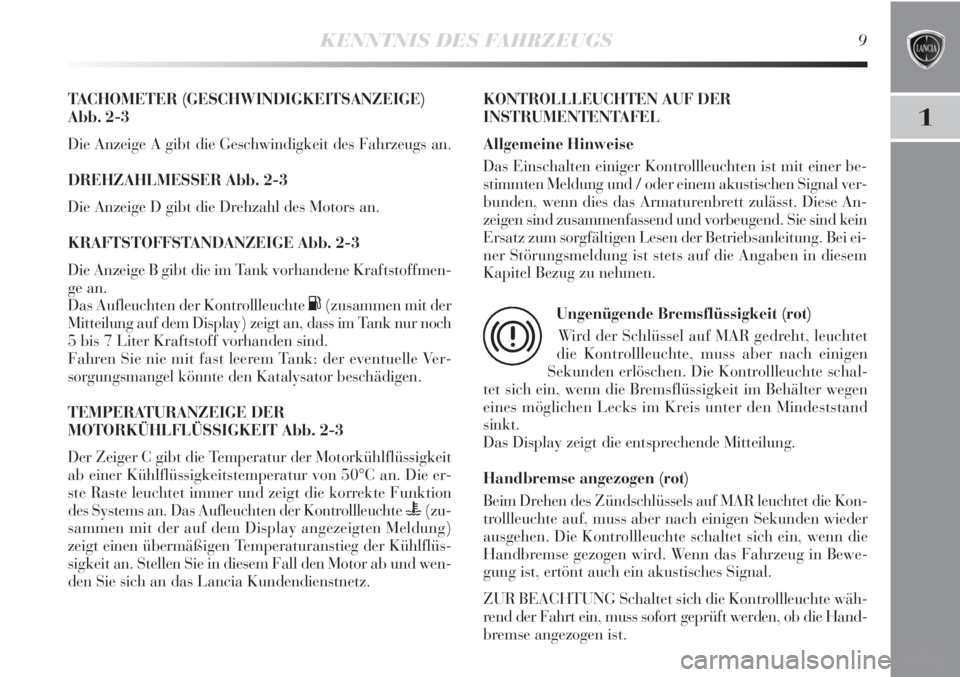

TACHOMETER (GESCHWINDIGKEITSANZEIGE)
Abb. 2-3
Die Anzeige A gibt die Geschwindigkeit des Fahrzeugs an.
DREHZAHLMESSER Abb. 2-3
Die Anzeige D gibt die Drehzahl des Motors an.
KRAFTSTOFFSTANDANZEIGE Abb. 2-3
Die Anzeige B gibt die im Tank vorhandene Kraftstoffmen-
ge an.
Das Aufleuchten der Kontrollleuchte
K(zusammen mit der
Mitteilung auf dem Display) zeigt an, dass im Tank nur noch
5 bis 7 Liter Kraftstoff vorhanden sind.
Fahren Sie nie mit fast leerem Tank: der eventuelle Ver-
sorgungsmangel könnte den Katalysator beschädigen.
TEMPERATURANZEIGE DER
MOTORKÜHLFLÜSSIGKEIT Abb. 2-3
Der Zeiger C gibt die Temperatur der Motorkühlflüssigkeit
ab einer Kühlflüssigkeitstemperatur von 50°C an. Die er-
ste Raste leuchtet immer und zeigt die korrekte Funktion
des Systems an. Das Aufleuchten der Kontrollleuchte
u(zu-
sammen mit der auf dem Display angezeigten Meldung)
zeigt einen übermäßigen Temperaturanstieg der Kühlflüs-
sigkeit an. Stellen Sie in diesem Fall den Motor ab und wen-
den Sie sich an das Lancia Kundendienstnetz.KONTROLLLEUCHTEN AUF DER
INSTRUMENTENTAFEL
Allgemeine Hinweise
Das Einschalten einiger Kontrollleuchten ist mit einer be-
stimmten Meldung und / oder einem akustischen Signal ver-
bunden, wenn dies das Armaturenbrett zulässt. Diese An-
zeigen sind zusammenfassend und vorbeugend. Sie sind kein
Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei ei-
ner Störungsmeldung ist stets auf die Angaben in diesem
Kapitel Bezug zu nehmen.
Ungenügende Bremsflüssigkeit (rot)
Wird der Schlüssel auf MAR gedreht, leuchtet
die Kontrollleuchte, muss aber nach einigen
Sekunden erlöschen. Die Kontrollleuchte schal-
tet sich ein, wenn die Bremsflüssigkeit im Behälter wegen
eines möglichen Lecks im Kreis unter den Mindeststand
sinkt.
Das Display zeigt die entsprechende Mitteilung.
Handbremse angezogen (rot)
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kon-
trollleuchte auf, muss aber nach einigen Sekunden wieder
ausgehen. Die Kontrollleuchte schaltet sich ein, wenn die
Handbremse gezogen wird. Wenn das Fahrzeug in Bewe-
gung ist, ertönt auch ein akustisches Signal.
ZUR BEACHTUNG Schaltet sich die Kontrollleuchte wäh-
rend der Fahrt ein, muss sofort geprüft werden, ob die Hand-
bremse angezogen ist.
x
