Lancia Delta 2012 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

–
–
55 W
55 W
24 W
–
5 W
–
–
5 W
55 W
16 W
16 W
–
5 W
5 W
5 W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
ΜΕ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ209
4
(*) Λαμπτήρας με εκτόνωση αερίου Ξένον (Xenon)
LED
LED
D1S(*) / H7
H1(*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W

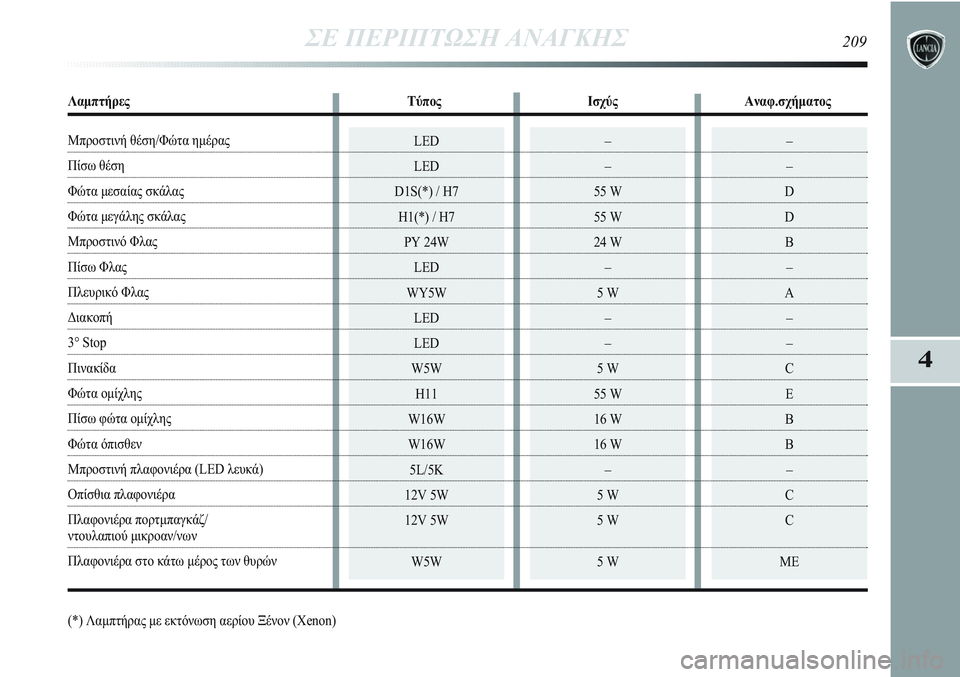

Λαμπτήρες Τύπος Ισχύς Αναφ.σχήματος
Μπροστινή θέση/Φώτα ημέρας
Πίσω θέση
Φώτα μεσαίας σκάλας
Φώτα μεγάλης σκάλας
Μπροστινό Φλας
Πίσω Φλας
Πλευρικό Φλας
Διακοπή
3° Stop
Πινακίδα
Φώτα ομίχλης
Πίσω φώτα ομίχλης
Φώτα όπισθεν
Μπροστινή πλαφονιέρα (LED λευκά)
Οπίσθια πλαφονιέρα
Πλαφονιέρα πορτμπαγκάζ/
ντουλαπιού μικροαν/νων
Πλαφονιέρα στο κάτω μέρος των θυρών

210ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

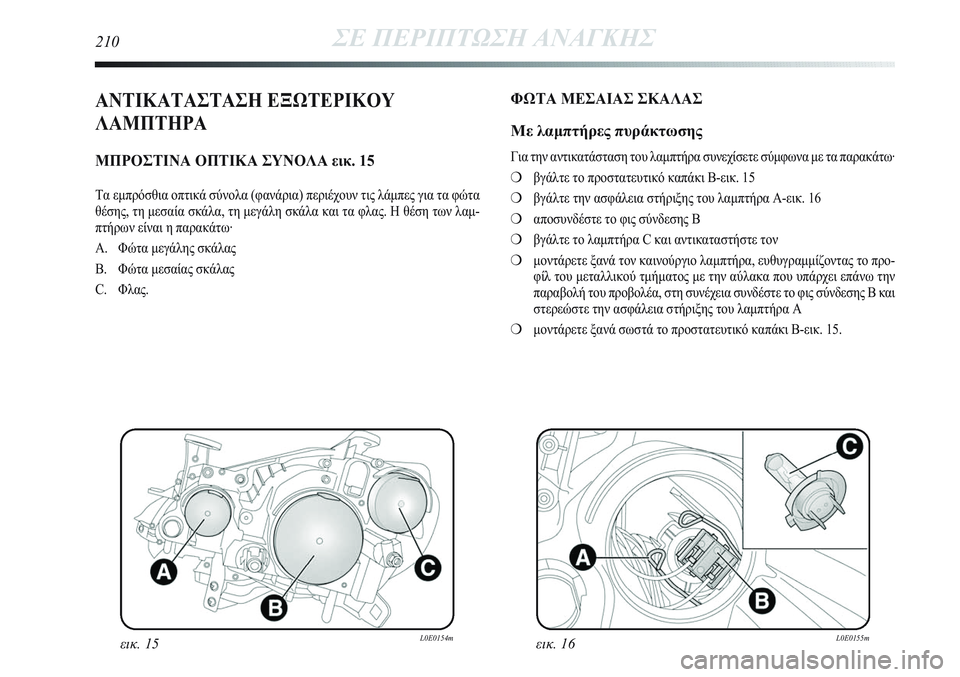

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ εικ. 15
Τα εμπρόσθια οπτικά σύνολα (φανάρια) περιέχουν τις λάμπες για τα φώτα
θέσης, τη μεσαία σκάλα, τη μεγάλη σκάλα και τα φλας. Η θέση των λαμ-
πτήρων είναι η παρακάτω·
A. Φώτα μεγάλης σκάλας
B. Φώτα μεσαίας σκάλας
C. Φλας.
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
Με λαμπτήρες πυράκτωσης
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα παρακάτω·
❍βγάλτε το προστατευτικό καπάκι Β-εικ. 15
❍βγάλτε την ασφάλεια στήριξης του λαμπτήρα A-εικ. 16
❍αποσυνδέστε το φις σύνδεσης B
❍βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❍μοντάρετε ξανά τον καινούργιο λαμπτήρα, ευθυγραμμίζοντας το προ-
φίλ του μεταλλικού τμήματος με την αύλακα που υπάρχει επάνω την
παραβολή του προβολέα, στη συνέχεια συνδέστε το φις σύνδεσης Β και
στερεώστε την ασφάλεια στήριξης του λαμπτήρα Α
❍μοντάρετε ξανά σωστά το προστατευτικό καπάκι Β-εικ. 15.
εικ. 15L0E0154mεικ. 16L0E0155m

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ211
4

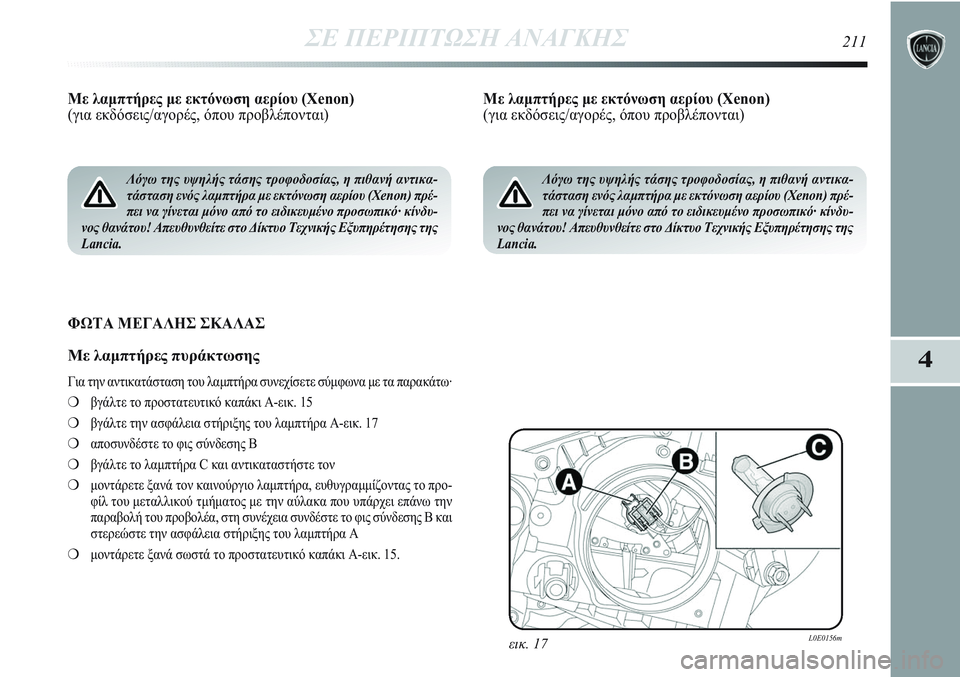

Με λαμπτήρες με εκτόνωση αερίου (Xenon)
(για εκδόσεις/αγορές, όπου προβλέπονται)
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Με λαμπτήρες πυράκτωσης
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα παρακάτω·
❍βγάλτε το προστατευτικό καπάκι Α-εικ. 15
❍βγάλτε την ασφάλεια στήριξης του λαμπτήρα A-εικ. 17
❍αποσυνδέστε το φις σύνδεσης B
❍βγάλτε το λαμπτήρα C και αντικαταστήστε τον
❍μοντάρετε ξανά τον καινούργιο λαμπτήρα, ευθυγραμμίζοντας το προ-
φίλ του μεταλλικού τμήματος με την αύλακα που υπάρχει επάνω την
παραβολή του προβολέα, στη συνέχεια συνδέστε το φις σύνδεσης Β και
στερεώστε την ασφάλεια στήριξης του λαμπτήρα Α
❍μοντάρετε ξανά σωστά το προστατευτικό καπάκι Α-εικ. 15.
εικ. 17L0E0156m
Λόγω της υψηλής τάσης τροφοδοσίας, η πιθανή αντικα-
τάσταση ενός λαμπτήρα με εκτόνωση αερίου (Xenon) πρέ-
πει να γίνεται μόνο από το ειδικευμένο προσωπικό· κίνδυ-
νος θανάτου! Απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Lancia.
Με λαμπτήρες με εκτόνωση αερίου (Xenon)
(για εκδόσεις/αγορές, όπου προβλέπονται)
Λόγω της υψηλής τάσης τροφοδοσίας, η πιθανή αντικα-
τάσταση ενός λαμπτήρα με εκτόνωση αερίου (Xenon) πρέ-
πει να γίνεται μόνο από το ειδικευμένο προσωπικό· κίνδυ-
νος θανάτου! Απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης της
Lancia.

212ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

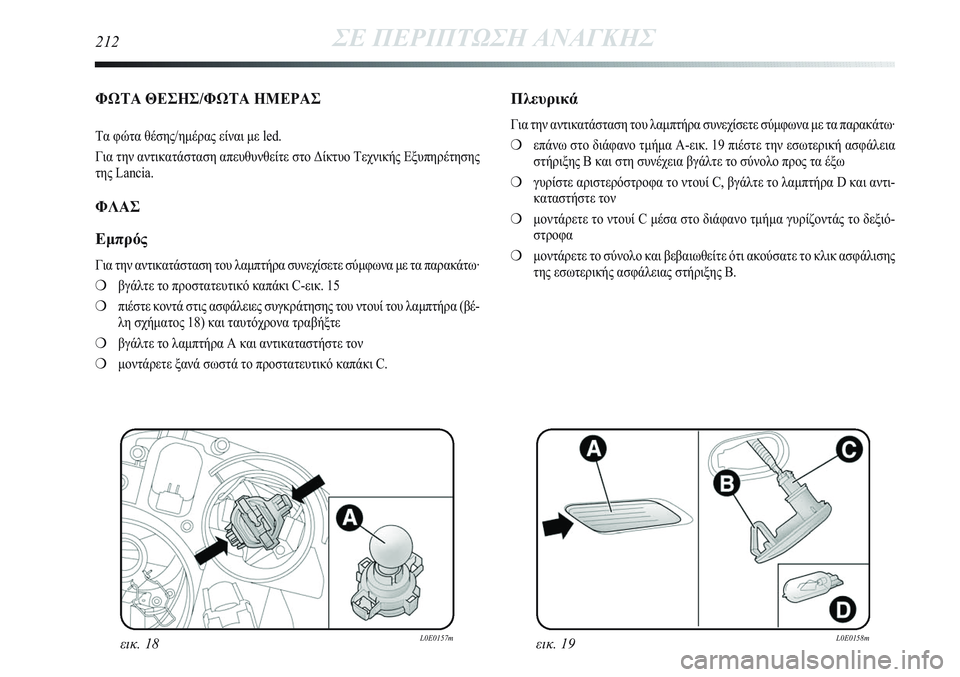

ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ
Τα φώτα θέσης/ημέρας είναι με led.
Για την αντικατάσταση απευθυνθείτε στο Δίκτυο Τεχνικής Εξυπηρέτησης
της Lancia.
ΦΛΑΣ
Εμπρός
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα παρακάτω·
❍βγάλτε το προστατευτικό καπάκι C-εικ. 15
❍πιέστε κοντά στις ασφάλειες συγκράτησης του ντουί του λαμπτήρα (βέ-
λη σχήματος 18) και ταυτόχρονα τραβήξτε
❍βγάλτε το λαμπτήρα Α και αντικαταστήστε τον
❍μοντάρετε ξανά σωστά το προστατευτικό καπάκι C.
Πλευρικά
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα παρακάτω·
❍επάνω στο διάφανο τμήμα A-εικ. 19 πιέστε την εσωτερική ασφάλεια
στήριξης Β και στη συνέχεια βγάλτε το σύνολο προς τα έξω
❍γυρίστε αριστερόστροφα το ντουί C, βγάλτε το λαμπτήρα D και αντι-
καταστήστε τον
❍μοντάρετε το ντουί C μέσα στο διάφανο τμήμα γυρίζοντάς το δεξιό-
στροφα
❍μοντάρετε το σύνολο και βεβαιωθείτε ότι ακούσατε το κλικ ασφάλισης
της εσωτερικής ασφάλειας στήριξης Β.
εικ. 18L0E0157mεικ. 19L0E0158m

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ213
4

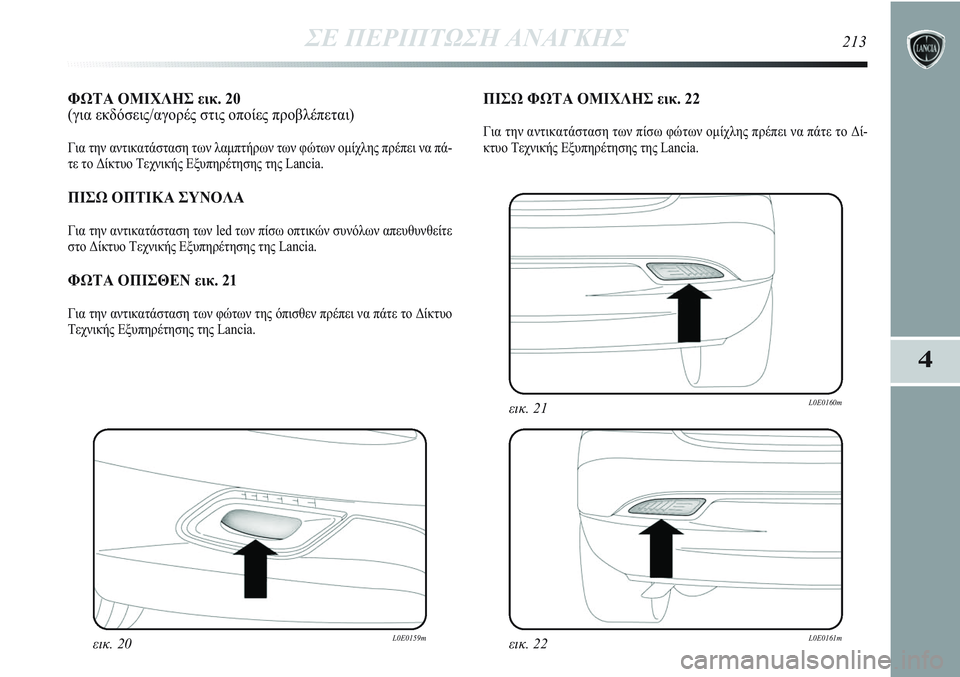

ΦΩΤΑ ΟΜΙΧΛΗΣ εικ. 20
(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση των λαμπτήρων των φώτων ομίχλης πρέπει να πά-
τε το Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Για την αντικατάσταση των led των πίσω οπτικών συνόλων απευθυνθείτε
στο Δίκτυο Τεχνικής Εξυπηρέτησης της Lancia.
ΦΩΤΑ ΟΠΙΣΘΕΝ εικ. 21
Για την αντικατάσταση των φώτων της όπισθεν πρέπει να πάτε το Δίκτυο
Τεχνικής Εξυπηρέτησης της Lancia.
ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ εικ. 22
Για την αντικατάσταση των πίσω φώτων ομίχλης πρέπει να πάτε το Δί-
κτυο Τεχνικής Εξυπηρέτησης της Lancia.
εικ. 20L0E0159mεικ. 22L0E0161m
εικ. 21L0E0160m

214ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

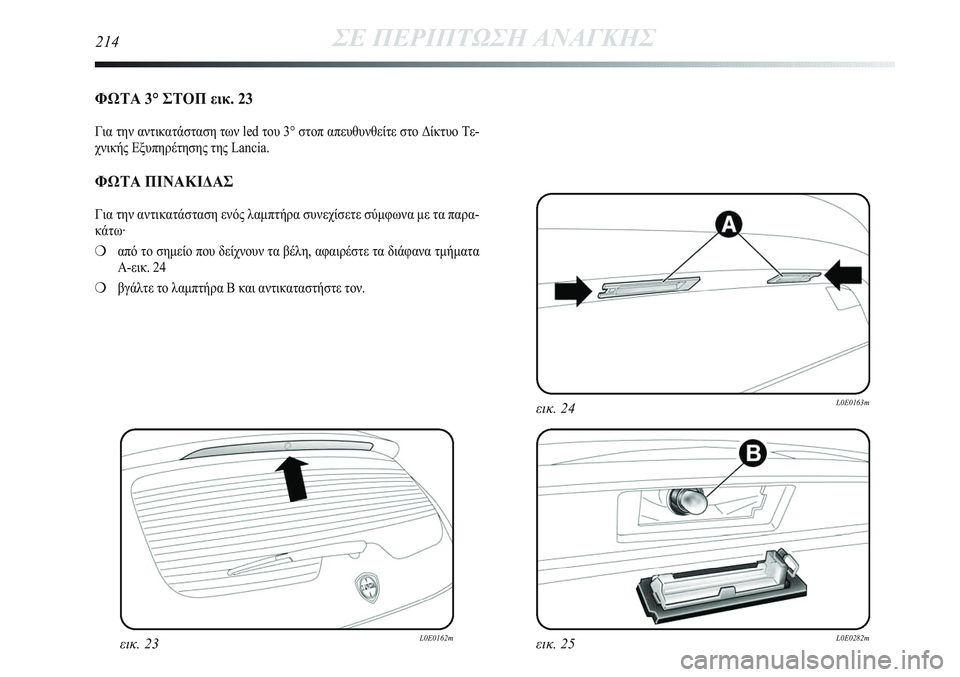

ΦΩΤΑ 3° ΣΤΟΠ εικ. 23
Για την αντικατάσταση των led του 3° στοπ απευθυνθείτε στο Δίκτυο Τε-
χνικής Εξυπηρέτησης της Lancia.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για την αντικατάσταση ενός λαμπτήρα συνεχίσετε σύμφωνα με τα παρα-
κάτω·
❍από το σημείο που δείχνουν τα βέλη, αφαιρέστε τα διάφανα τμήματα
A-εικ. 24
❍βγάλτε το λαμπτήρα B και αντικαταστήστε τον.
εικ. 23L0E0162mεικ. 25L0E0282m
εικ. 24L0E0163m

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ215
4
εικ. 27L0E0166m
εικ. 26L0E0165m

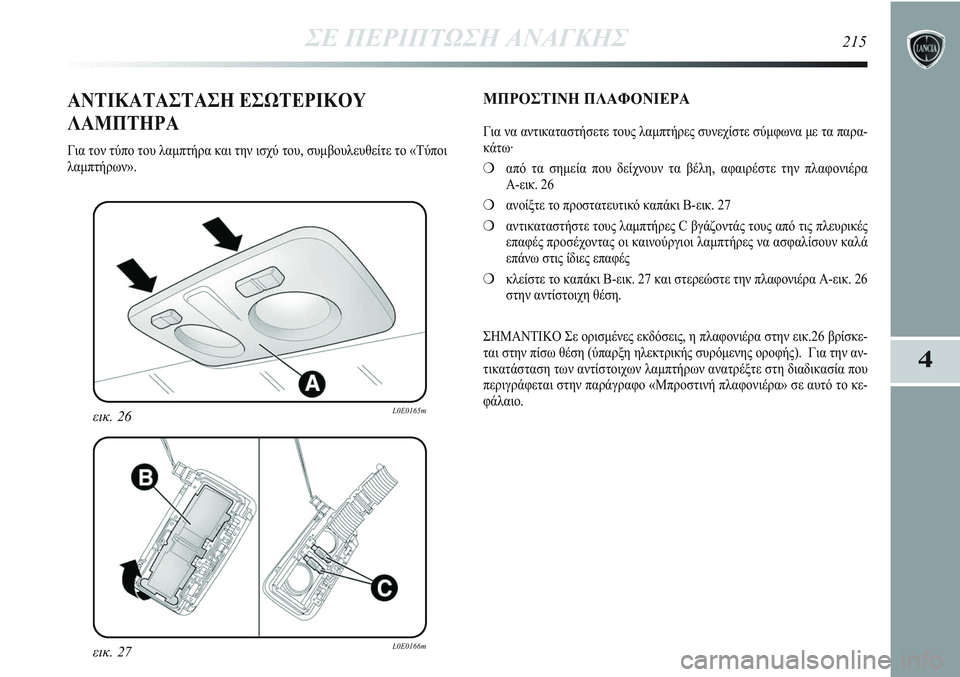

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την ισχύ του, συμβουλευθείτε το «Τύποι
λαμπτήρων».
ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με τα παρα-
κάτω·
❍από τα σημεία που δείχνουν τα βέλη, αφαιρέστε την πλαφονιέρα
A-εικ. 26
❍ανοίξτε το προστατευτικό καπάκι Β-εικ. 27
❍αντικαταστήστε τους λαμπτήρες C βγάζοντάς τους από τις πλευρικές
επαφές προσέχοντας οι καινούργιοι λαμπτήρες να ασφαλίσουν καλά
επάνω στις ίδιες επαφές
❍κλείστε το καπάκι B-εικ. 27 και στερεώστε την πλαφονιέρα A-εικ. 26
στην αντίστοιχη θέση.
ΣΗΜΑΝΤΙΚΟ Σε ορισμένες εκδόσεις, η πλαφονιέρα στην εικ.26 βρίσκε-
ται στην πίσω θέση (ύπαρξη ηλεκτρικής συρόμενης οροφής). Για την αν-
τικατάσταση των αντίστοιχων λαμπτήρων ανατρέξτε στη διαδικασία που
περιγράφεται στην παράγραφο «Μπροστινή πλαφονιέρα» σε αυτό το κε-
φάλαιο.

216ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
εικ. 28L0E0167mεικ. 30L0E0169m
εικ. 29L0E0168m

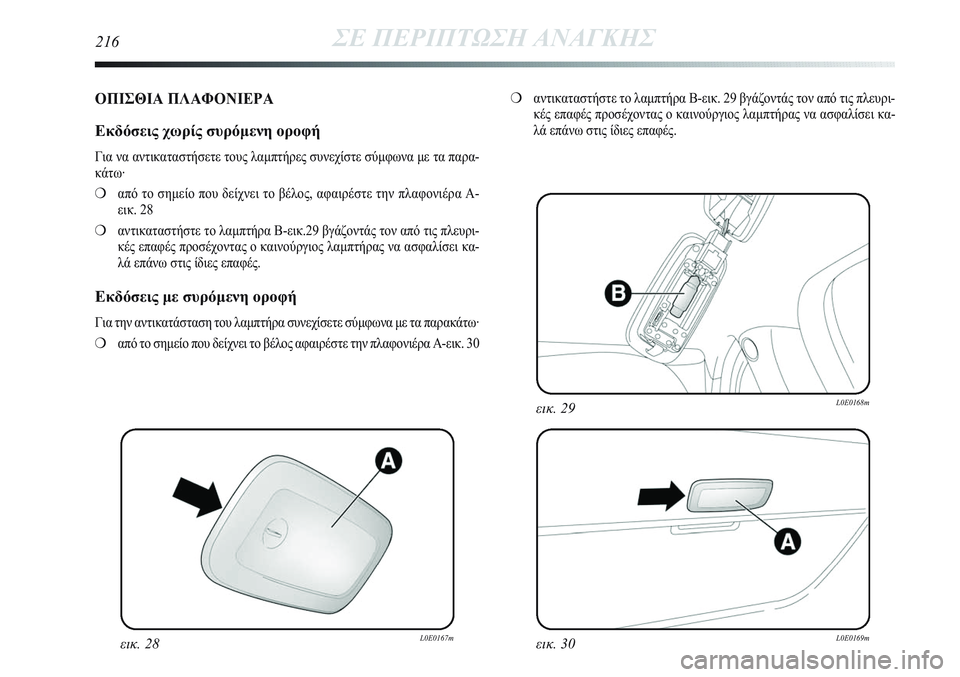

ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
Εκδόσεις χωρίς συρόμενη οροφή
Για να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με τα παρα-
κάτω·
❍από το σημείο που δείχνει το βέλος, αφαιρέστε την πλαφονιέρα A-
εικ. 28
❍αντικαταστήστε το λαμπτήρα Β-εικ.29 βγάζοντάς τον από τις πλευρι-
κές επαφές προσέχοντας ο καινούργιος λαμπτήρας να ασφαλίσει κα-
λά επάνω στις ίδιες επαφές.
Εκδόσεις με συρόμενη οροφή
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα παρακάτω·
❍από το σημείο που δείχνει το βέλος αφαιρέστε την πλαφονιέρα A-εικ. 30 ❍αντικαταστήστε το λαμπτήρα Β-εικ. 29 βγάζοντάς τον από τις πλευρι-
κές επαφές προσέχοντας ο καινούργιος λαμπτήρας να ασφαλίσει κα-
λά επάνω στις ίδιες επαφές.

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ217
4
εικ. 32L0E0171mεικ. 33L0E0172m

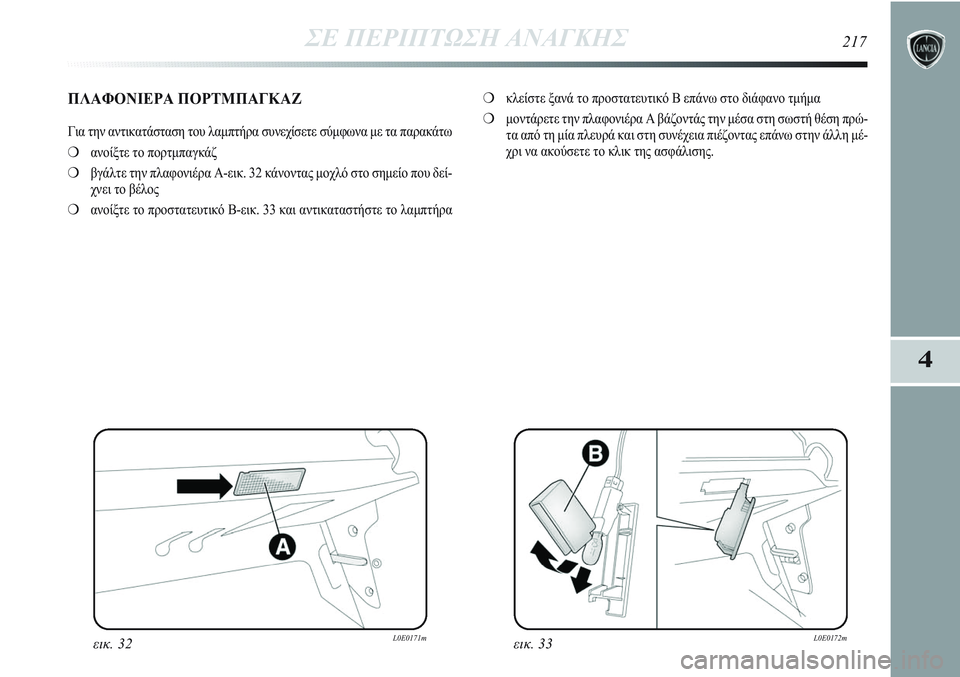

ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα παρακάτω
❍ανοίξτε το πορτμπαγκάζ
❍βγάλτε την πλαφονιέρα A-εικ. 32 κάνοντας μοχλό στο σημείο που δεί-
χνει το βέλος
❍ανοίξτε το προστατευτικό B-εικ. 33 και αντικαταστήστε το λαμπτήρα ❍κλείστε ξανά το προστατευτικό B επάνω στο διάφανο τμήμα
❍μοντάρετε την πλαφονιέρα Α βάζοντάς την μέσα στη σωστή θέση πρώ-
τα από τη μία πλευρά και στη συνέχεια πιέζοντας επάνω στην άλλη μέ-
χρι να ακούσετε το κλικ της ασφάλισης.

218ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
εικ. 34L0E0173mεικ. 36L0E0175m
εικ. 35L0E0174m

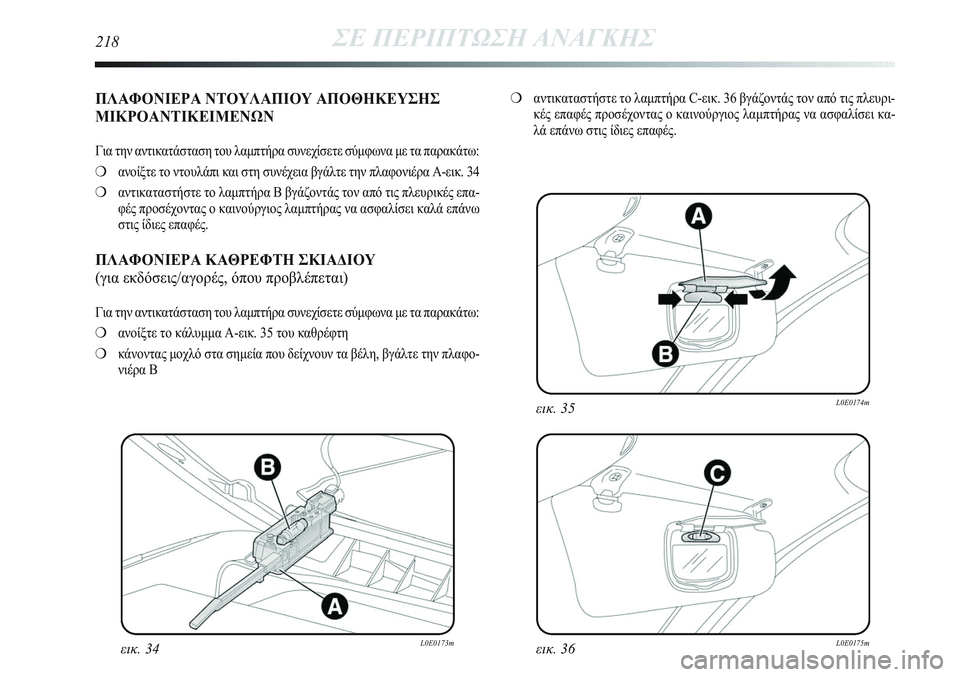

ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ ΑΠΟΘΗΚΕΥΣΗΣ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα παρακάτω:
❍ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφονιέρα A-εικ. 34
❍αντικαταστήστε το λαμπτήρα Β βγάζοντάς τον από τις πλευρικές επα-
φές προσέχοντας ο καινούργιος λαμπτήρας να ασφαλίσει καλά επάνω
στις ίδιες επαφές.
ΠΛΑΦΟΝΙΕΡΑ ΚΑΘΡΕΦΤΗ ΣΚΙΑΔΙΟΥ
(για εκδόσεις/αγορές, όπου προβλέπεται)
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα παρακάτω:
❍ανοίξτε το κάλυμμα A-εικ. 35 του καθρέφτη
❍κάνοντας μοχλό στα σημεία που δείχνουν τα βέλη, βγάλτε την πλαφο-
νιέρα B ❍αντικαταστήστε το λαμπτήρα C-εικ. 36 βγάζοντάς τον από τις πλευρι-
κές επαφές προσέχοντας ο καινούργιος λαμπτήρας να ασφαλίσει κα-
λά επάνω στις ίδιες επαφές.
