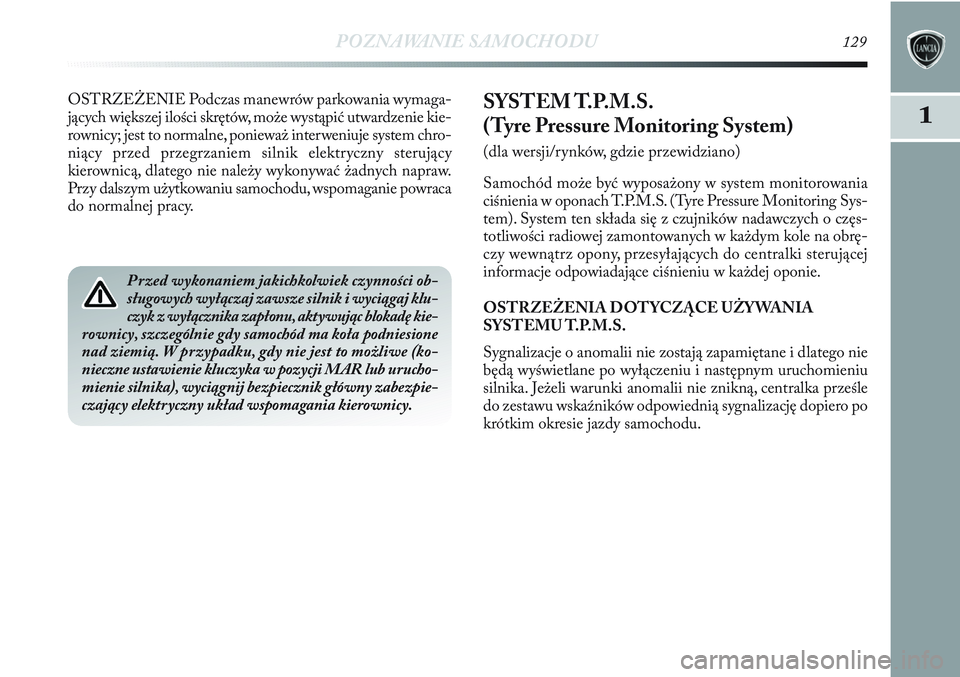

POZNAWANIE SAMOCHODU129
1
OSTRZEŻENIE Podczas manewrów parkowania wymaga-
jących większej ilości skrętów, może wystąpić utwardzenie kie-
rownicy; jest to normalne, ponieważ interweniuje system chro-
niący przed przegrzaniem silnik elektryczny sterujący
kierownicą, dlatego nie należy wykonywać żadnych napraw.
Przy dalszym użytkowaniu samochodu, wspomaganie powraca
do normalnej pracy.SYSTEM T.P.M.S.
(Tyre Pressure Monitoring System)
(dla wersji/rynków, gdzie przewidziano)
Samochód może być wyposażony w system monitorowania
ciśnienia w oponach T.P.M.S. (Tyre Pressure Monitoring Sys-
tem). System ten składa się z czujników nadawczych o częs-
totliwości radiowej zamontowanych w każdym kole na obrę-
czy wewnątrz opony, przesyłających do centralki sterującej
informacje odpowiadające ciśnieniu w każdej oponie.
OSTRZEŻENIA DOTYCZĄCE UŻYWANIA
SYSTEMU T.P.M.S.
Sygnalizacje o anomalii nie zostają zapamiętane i dlatego nie
będą wyświetlane po wyłączeniu i następnym uruchomieniu
silnika. Jeżeli warunki anomalii nie znikną, centralka prześle
do zestawu wskaźników odpowiednią sygnalizację dopiero po
krótkim okresie jazdy samochodu.
Przed wykonaniem jakichkolwiek czynności ob-
sługowych wyłączaj zawsze silnik i wyciągaj klu-
czyk z wyłącznika zapłonu, aktywując blokadę kie-
rownicy, szczególnie gdy samochód ma koła podniesione
nad ziemią. W przypadku, gdy nie jest to możliwe (ko-
nieczne ustawienie kluczyka w pozycji MAR lub urucho-
mienie silnika), wyciągnij bezpiecznik główny zabezpie-
czający elektryczny układ wspomagania kierownicy.

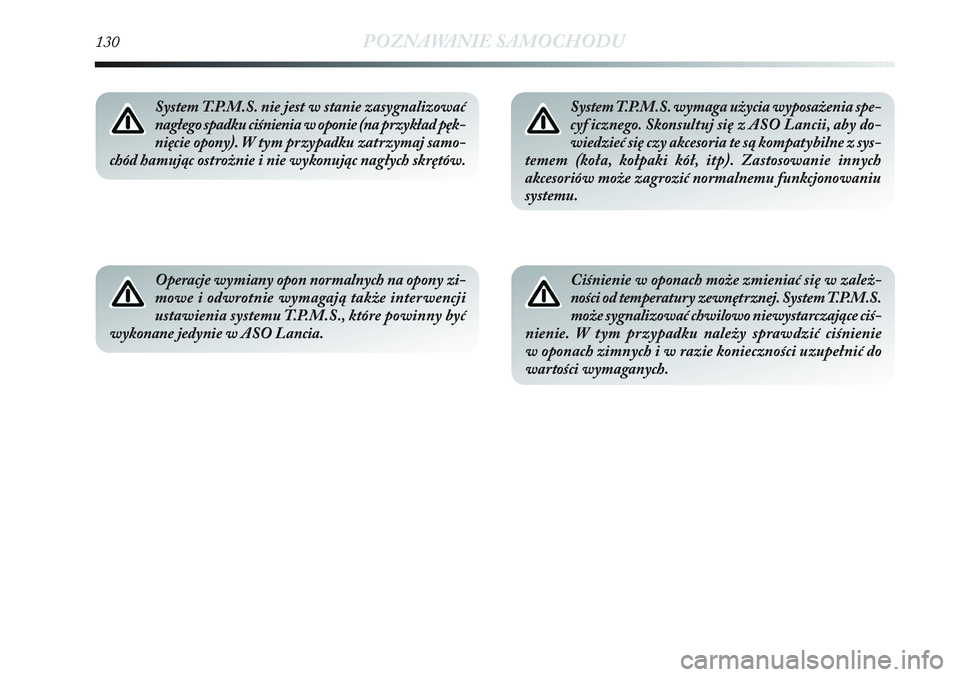

130POZNAWANIE SAMOCHODU
System T.P.M.S. nie jest w stanie zasygnalizować
nagłego spadku ciśnienia w oponie (na przykład pęk-
nięcie opony). W tym przypadku zatrzymaj samo-
chód hamując ostrożnie i nie wykonując nagłych skrętów.
Operacje wymiany opon normalnych na opony zi-
mowe i odwrotnie wymagają także interwencji
ustawienia systemu T.P.M.S., które powinny być
wykonane jedynie w ASO Lancia.
System T.P.M.S. wymaga użycia wyposażenia spe-
cyf icznego. Skonsultuj się z ASO Lancii, aby do-
wiedzieć się czy akcesoria te są kompatybilne z sys-
temem (koła, kołpaki kół, itp). Zastosowanie innych
akcesoriów może zagrozić normalnemu funkcjonowaniu
systemu.
Ciśnienie w oponach może zmieniać się w zależ-
ności od temperatury zewnętrznej. System T.P.M.S.
może sygnalizować chwilowo niewystarczające ciś-
nienie. W tym przypadku należy sprawdzić ciśnienie
w oponach zimnych i w razie konieczności uzupełnić do
wartości wymaganych.

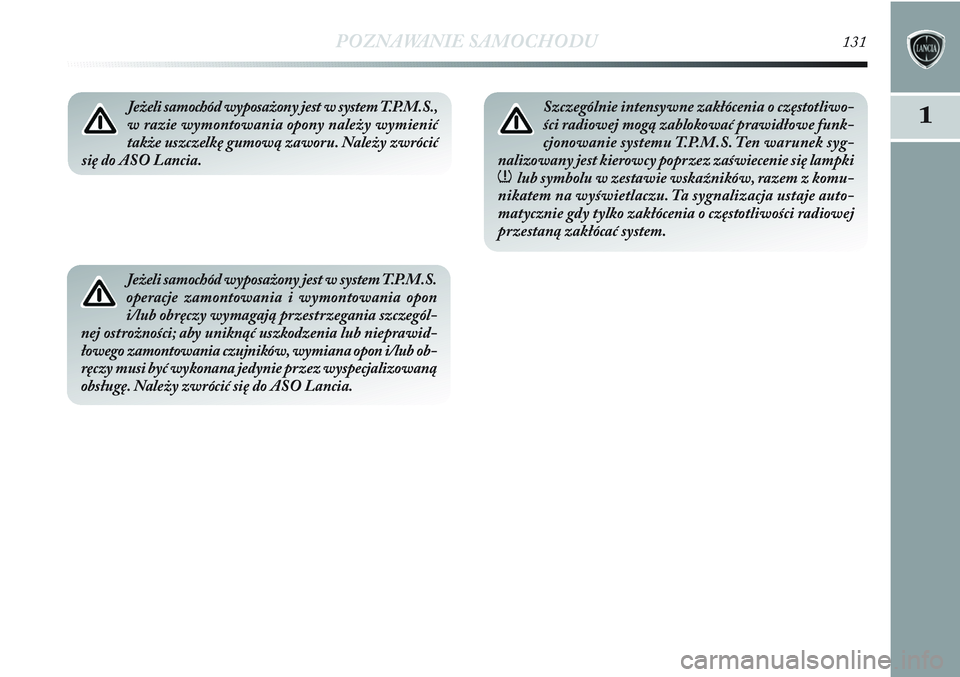

POZNAWANIE SAMOCHODU131
1Jeżeli samochód wyposażony jest w system T.P.M.S.,
w razie wymontowania opony należy wymienić
także uszczelkę gumową zaworu. Należy zwrócić
się do ASO Lancia.
Jeżeli samochód wyposażony jest w system T.P.M.S.
operacje zamontowania i wymontowania opon
i/lub obręczy wymagają przestrzegania szczegól-
nej ostrożności; aby uniknąć uszkodzenia lub nieprawid-
łowego zamontowania czujników, wymiana opon i/lub ob-
ręczy musi być wykonana jedynie przez wyspecjalizowaną
obsługę. Należy zwrócić się do ASO Lancia.
Szczególnie intensywne zakłócenia o częstotliwo-
ści radiowej mogą zablokować prawidłowe funk-
cjonowanie systemu T.P.M.S. Ten warunek syg-
nalizowany jest kierowcy poprzez zaświecenie się lampki
nlub symbolu w zestawie wskaźników, razem z komu-
nikatem na wyświetlaczu. Ta sygnalizacja ustaje auto-
matycznie gdy tylko zakłócenia o częstotliwości radiowej
przestaną zakłócać system.

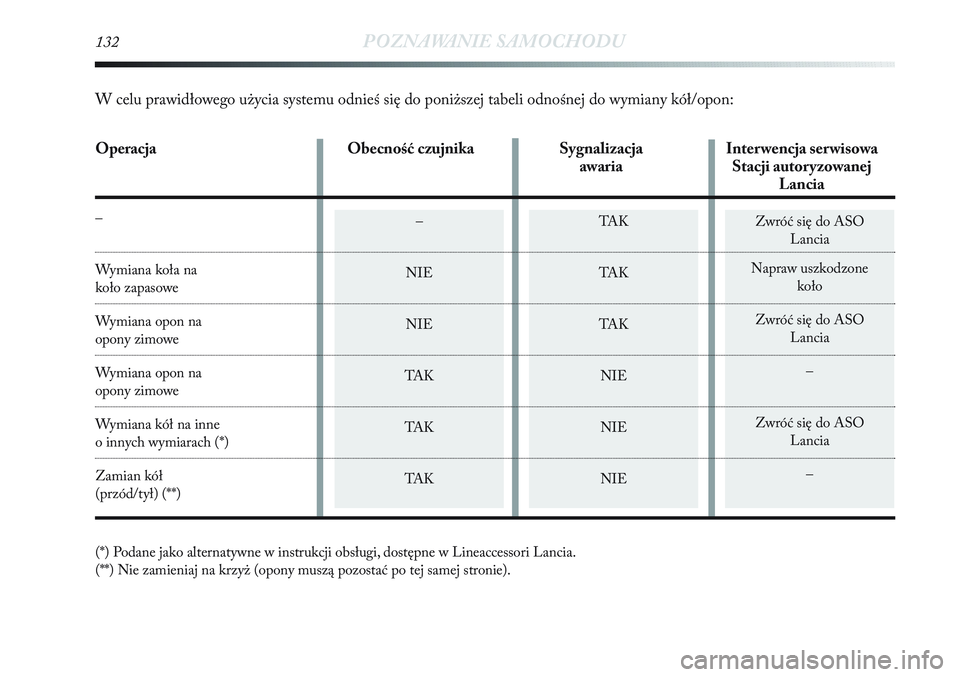

132POZNAWANIE SAMOCHODU
Zwróć się do ASO
Lancia
Napraw uszkodzone
koło
Zwróć się do ASO
Lancia
–
Zwróć się do ASO
Lancia
––
NIE
NIE
TA K
TA K
TA KTA K
TA K
TA K
NIE
NIE
NIE
(*) Podane jako alternatywne w instrukcji obsługi, dostępne w Lineaccessori Lancia.
(**) Nie zamieniaj na krzyż (opony muszą pozostać po tej samej stronie).
W celu prawidłowego użycia systemu odnieś się do poniższej tabeli odnośnej do wymiany kół/opon:
Operacja Obecność czujnika Sygnalizacja Inter wencja ser wisowa
awaria Stacji autoryzowanej
Lancia
–
Wymiana koła na
koło zapasowe
Wymiana opon na
opony zimowe
Wymiana opon na
opony zimowe
Wymiana kół na inne
o innych wymiarach (*)
Zamian kół
(przód/tył) (**)

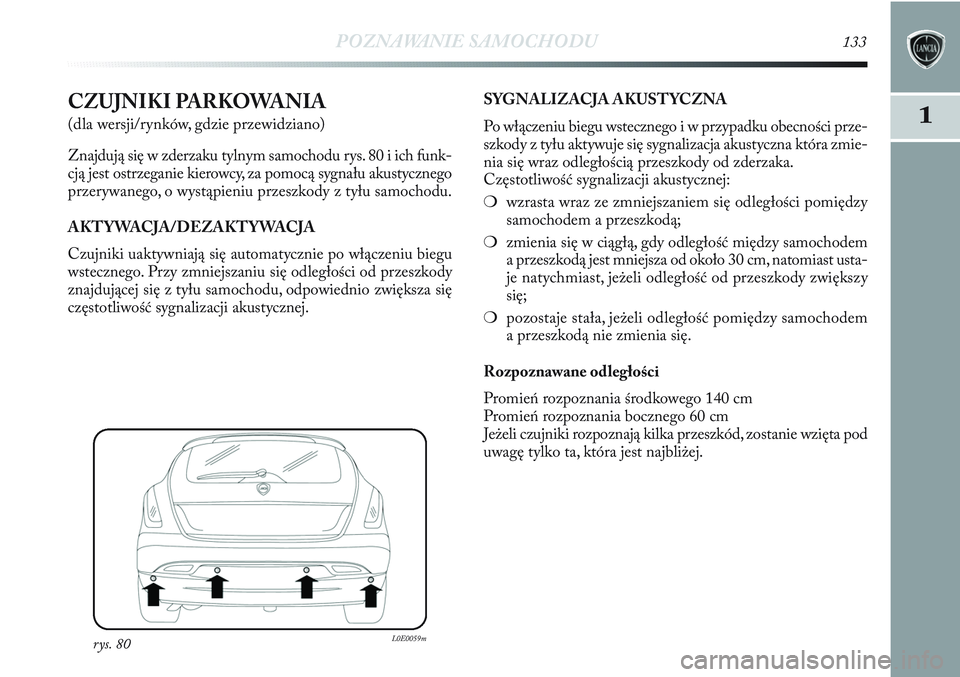

POZNAWANIE SAMOCHODU133
11CZUJNIKI PARKOWANIA
(dla wersji/rynków, gdzie przewidziano)
Znajdują się w zderzaku tylnym samochodu rys. 80 i ich funk-
cją jest ostrzeganie kierowcy, za pomocą sygnału akustycznego
przerywanego, o wystąpieniu przeszkody z tyłu samochodu.
AKTYWACJA/DEZAKTYWACJA
Czujniki uaktywniają się automatycznie po włączeniu biegu
wstecznego. Przy zmniejszaniu się odległości od przeszkody
znajdującej się z tyłu samochodu, odpowiednio zwiększa się
częstotliwość sygnalizacji akustycznej.
rys. 80L0E0059m
SYGNALIZACJA AKUSTYCZNA
Po włączeniu biegu wstecznego i w przypadku obecności prze-
szkody z tyłu aktywuje się sygnalizacja akustyczna która zmie-
nia się wraz odległością przeszkody od zderzaka.
Częstotliwość sygnalizacji akustycznej:
❍wzrasta wraz ze zmniejszaniem się odległości pomiędzy
samochodem a przeszkodą;
❍zmienia się w ciągłą, gdy odległość między samochodem
a przeszkodą jest mniejsza od około 30 cm, natomiast usta-
je natychmiast, jeżeli odległość od przeszkody zwiększy
się;
❍pozostaje stała, jeżeli odległość pomiędzy samochodem
a przeszkodą nie zmienia się.
Rozpoznawane odległości
Promień rozpoznania środkowego 140 cm
Promień rozpoznania bocznego 60 cm
Jeżeli czujniki rozpoznają kilka przeszkód, zostanie wzięta pod
uwagę tylko ta, która jest najbliżej.

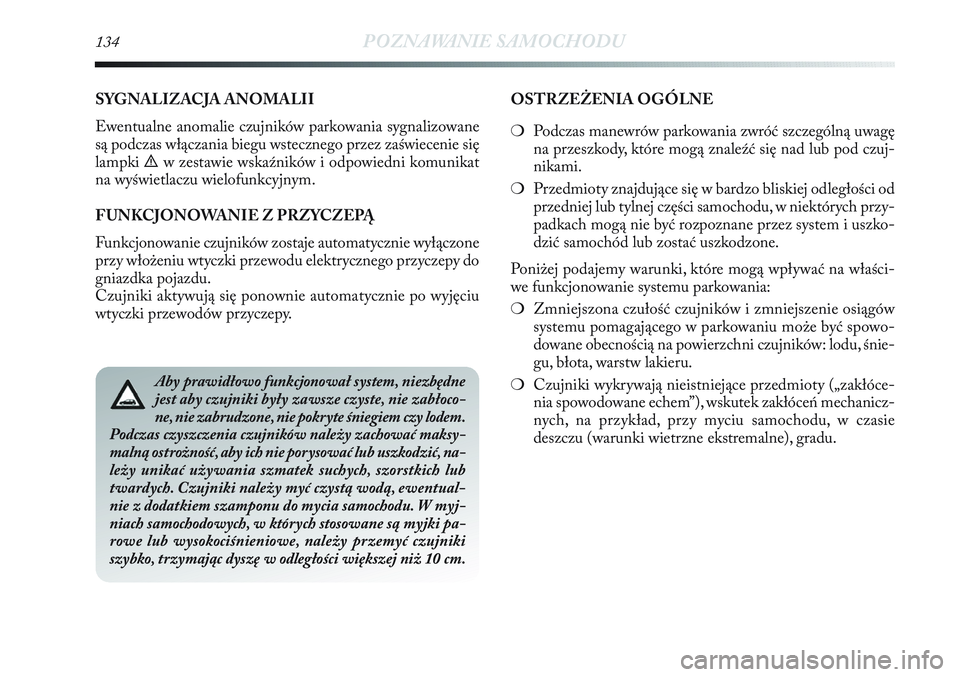

134POZNAWANIE SAMOCHODU
SYGNALIZACJA ANOMALII
Ewentualne anomalie czujników parkowania sygnalizowane
są podczas włączania biegu wstecznego przez zaświecenie się
lampki
èw zestawie wskaźników i odpowiedni komunikat
na wyświetlaczu wielofunkcyjnym.
FUNKCJONOWANIE Z PRZYCZEPĄ
Funkcjonowanie czujników zostaje automatycznie wyłączone
przy włożeniu wtyczki przewodu elektrycznego przyczepy do
gniazdka pojazdu.
Czujniki aktywują się ponownie automatycznie po wyjęciu
wtyczki przewodów przyczepy.
Aby prawidłowo funkcjonował system, niezbędne
jest aby czujniki były zawsze czyste, nie zabłoco-
ne, nie zabrudzone, nie pokryte śniegiem czy lodem.
Podczas czyszczenia czujników należy zachować maksy-
malną ostrożność, aby ich nie porysować lub uszkodzić, na-
leży unikać używania szmatek suchych, szorstkich lub
twardych. Czujniki należy myć czystą wodą, ewentual-
nie z dodatkiem szamponu do mycia samochodu. W myj-
niach samochodowych, w których stosowane są myjki pa-
rowe lub wysokociśnieniowe, należy przemyć czujniki
szybko, trzymając dyszę w odległości większej niż 10 cm.
OSTRZEŻENIA OGÓLNE
❍Podczas manewrów parkowania zwróć szczególną uwagę
na przeszkody, które mogą znaleźć się nad lub pod czuj-
nikami.
❍Przedmioty znajdujące się w bardzo bliskiej odległości od
przedniej lub tylnej części samochodu, w niektórych przy-
padkach mogą nie być rozpoznane przez system i uszko-
dzić samochód lub zostać uszkodzone.
Poniżej podajemy warunki, które mogą wpływać na właści-
we funkcjonowanie systemu parkowania:
❍Zmniejszona czułość czujników i zmniejszenie osiągów
systemu pomagającego w parkowaniu może być spowo-
dowane obecnością na powierzchni czujników: lodu, śnie-
gu, błota, warstw lakieru.
❍Czujniki wykrywają nieistniejące przedmioty („zakłóce-
nia spowodowane echem”), wskutek zakłóceń mechanicz-
nych, na przykład, przy myciu samochodu, w czasie
deszczu (warunki wietrzne ekstremalne), gradu.

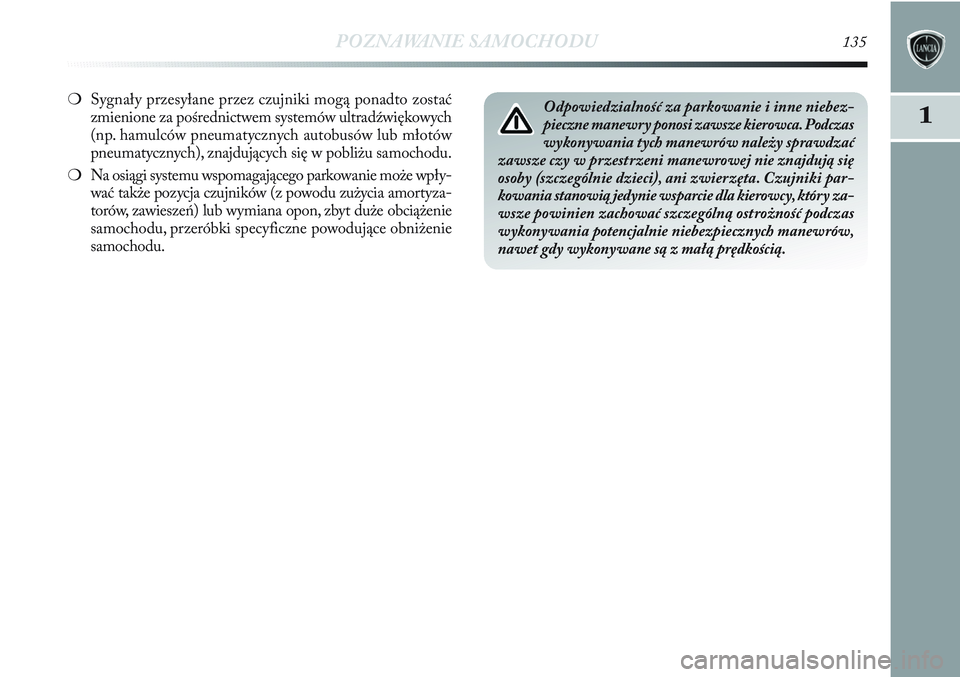

POZNAWANIE SAMOCHODU135
11
❍Sygnały przesyłane przez czujniki mogą ponadto zostać
zmienione za pośrednictwem systemów ultradźwiękowych
(np. hamulców pneumatycznych autobusów lub młotów
pneumatycznych), znajdujących się w pobliżu samochodu.
❍Na osiągi systemu wspomagającego parkowanie może wpły-
wać także pozycja czujników (z powodu zużycia amortyza-
torów, zawieszeń) lub wymiana opon, zbyt duże obciążenie
samochodu, przeróbki specyficzne powodujące obniżenie
samochodu.Odpowiedzialność za parkowanie i inne niebez-
pieczne manewry ponosi zawsze kierowca. Podczas
wykonywania tych manewrów należy sprawdzać
zawsze czy w przestrzeni manewrowej nie znajdują się
osoby (szczególnie dzieci), ani zwierzęta. Czujniki par-
kowania stanowią jedynie wsparcie dla kierowcy, który za-
wsze powinien zachować szczególną ostrożność podczas
wykonywania potencjalnie niebezpiecznych manewrów,
nawet gdy wykonywane są z małą prędkością.

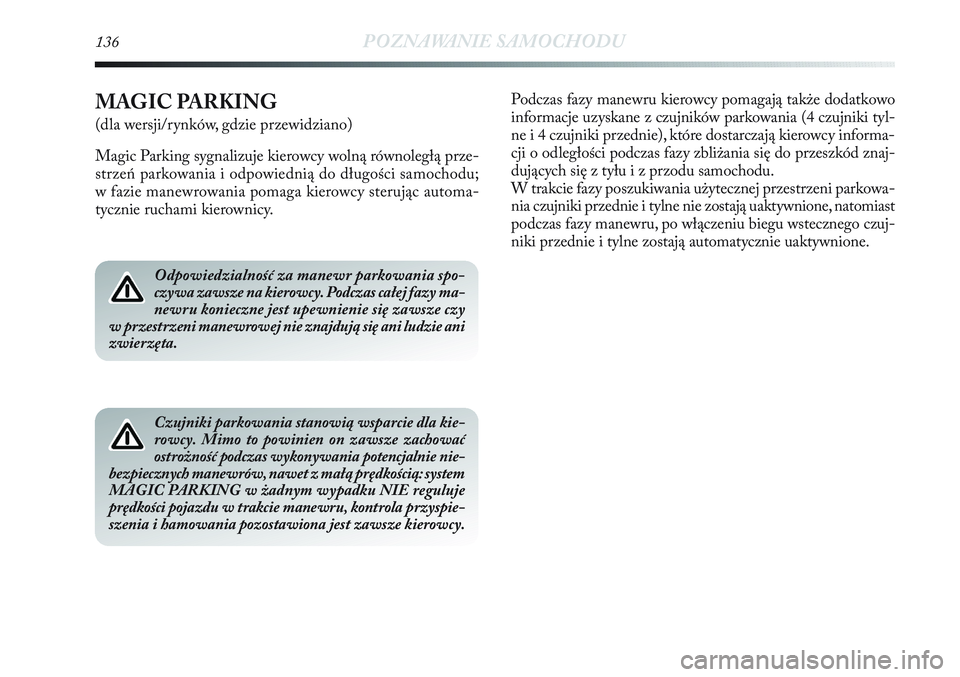

136POZNAWANIE SAMOCHODU
Odpowiedzialność za manewr parkowania spo-
czywa zawsze na kierowcy. Podczas całej fazy ma-
newru konieczne jest upewnienie się zawsze czy
w przestrzeni manewrowej nie znajdują się ani ludzie ani
zwierzęta.
Czujniki parkowania stanowią wsparcie dla kie-
rowcy. Mimo to powinien on zawsze zachować
ostrożność podczas wykonywania potencjalnie nie-
bezpiecznych manewrów, nawet z małą prędkością: system
MAGIC PARKING w żadnym wypadku NIE reguluje
prędkości pojazdu w trakcie manewru, kontrola przyspie-
szenia i hamowania pozostawiona jest zawsze kierowcy.
MAGIC PARKING
(dla wersji/rynków, gdzie przewidziano)
Magic Parking sygnalizuje kierowcy wolną równoległą prze-
strzeń parkowania i odpowiednią do długości samochodu;
w fazie manewrowania pomaga kierowcy sterując automa-
tycznie ruchami kierownicy.Podczas fazy manewru kierowcy pomagają także dodatkowo
informacje uzyskane z czujników parkowania (4 czujniki tyl-
ne i 4 czujniki przednie), które dostarczają kierowcy informa-
cji o odległości podczas fazy zbliżania się do przeszkód znaj-
dujących się z tyłu i z przodu samochodu.
W trakcie fazy poszukiwania użytecznej przestrzeni parkowa-
nia czujniki przednie i tylne nie zostają uaktywnione, natomiast
podczas fazy manewru, po włączeniu biegu wstecznego czuj-
niki przednie i tylne zostają automatycznie uaktywnione.

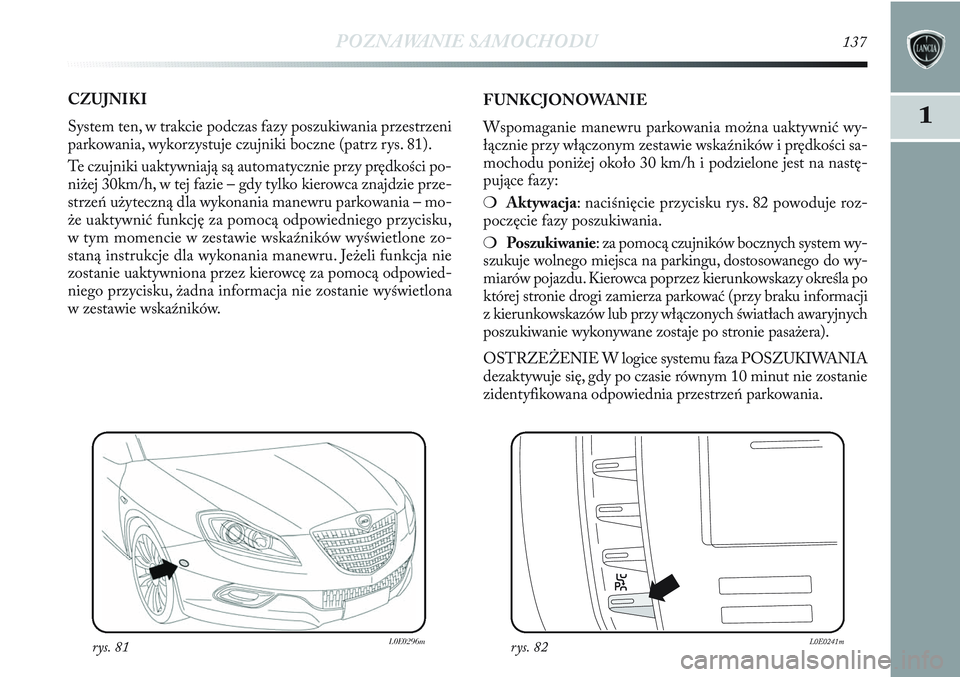

POZNAWANIE SAMOCHODU137
11
CZUJNIKI
System ten, w trakcie podczas fazy poszukiwania przestrzeni
parkowania, wykorzystuje czujniki boczne (patrz rys. 81).
Te czujniki uaktywniają są automatycznie przy prędkości po-
niżej 30km/h, w tej fazie – gdy tylko kierowca znajdzie prze-
strzeń użyteczną dla wykonania manewru parkowania – mo-
że uaktywnić funkcję za pomocą odpowiedniego przycisku,
w tym momencie w zestawie wskaźników wyświetlone zo-
staną instrukcje dla wykonania manewru. Jeżeli funkcja nie
zostanie uaktywniona przez kierowcę za pomocą odpowied-
niego przycisku, żadna informacja nie zostanie wyświetlona
w zestawie wskaźników.FUNKCJONOWANIE
Wspomaganie manewru parkowania można uaktywnić wy-
łącznie przy włączonym zestawie wskaźników i prędkości sa-
mochodu poniżej około 30 km/h i podzielone jest na nastę-
pujące fazy:
❍Aktywacja: naciśnięcie przycisku rys. 82 powoduje roz-
poczęcie fazy poszukiwania.
❍Poszukiwanie: za pomocą czujników bocznych system wy-
szukuje wolnego miejsca na parkingu, dostosowanego do wy-
miarów pojazdu. Kierowca poprzez kierunkowskazy określa po
której stronie drogi zamierza parkować (przy braku informacji
z kierunkowskazów lub przy włączonych światłach awaryjnych
poszukiwanie wykonywane zostaje po stronie pasażera).
OSTRZEŻENIE W logice systemu faza POSZUKIWANIA
dezaktywuje się, gdy po czasie równym 10 minut nie zostanie
zidentyfikowana odpowiednia przestrzeń parkowania.
rys. 81L0E0296mrys. 82L0E0241m

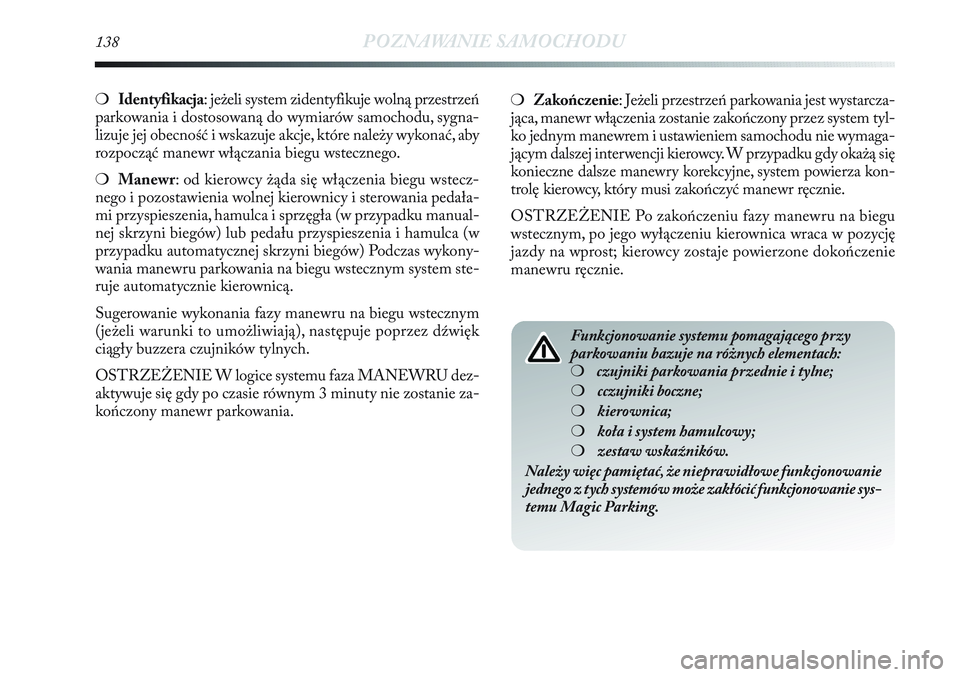

138POZNAWANIE SAMOCHODU
❍Identyfikacja: jeżeli system zidentyfikuje wolną przestrzeń
parkowania i dostosowaną do wymiarów samochodu, sygna-
lizuje jej obecność i wskazuje akcje, które należy wykonać, aby
rozpocząć manewr włączania biegu wstecznego.
❍Manewr: od kierowcy żąda się włączenia biegu wstecz-
nego i pozostawienia wolnej kierownicy i sterowania pedała-
mi przyspieszenia, hamulca i sprzęgła (w przypadku manual-
nej skrzyni biegów) lub pedału przyspieszenia i hamulca (w
przypadku automatycznej skrzyni biegów) Podczas wykony-
wania manewru parkowania na biegu wstecznym system ste-
ruje automatycznie kierownicą.
Sugerowanie wykonania fazy manewru na biegu wstecznym
(jeżeli warunki to umożliwiają), następuje poprzez dźwięk
ciągły buzzera czujników tylnych.
OSTRZEŻENIE W logice systemu faza MANEWRU dez-
aktywuje się gdy po czasie równym 3 minuty nie zostanie za-
kończony manewr parkowania.❍Zakończenie: Jeżeli przestrzeń parkowania jest wystarcza-
jąca, manewr włączenia zostanie zakończony przez system tyl-
ko jednym manewrem i ustawieniem samochodu nie wymaga-
jącym dalszej interwencji kierowcy. W przypadku gdy okażą się
konieczne dalsze manewry korekcyjne, system powierza kon-
trolę kierowcy, który musi zakończyć manewr ręcznie.
OSTRZEŻENIE Po zakończeniu fazy manewru na biegu
wstecznym, po jego wyłączeniu kierownica wraca w pozycję
jazdy na wprost; kierowcy zostaje powierzone dokończenie
manewru ręcznie.
Funkcjonowanie systemu pomagającego przy
parkowaniu bazuje na różnych elementach:
❍czujniki parkowania przednie i tylne;
❍cczujniki boczne;
❍kierownica;
❍koła i system hamulcowy;
❍zestaw wskaźników.
Należy więc pamiętać, że nieprawidłowe funkcjonowanie
jednego z tych systemów może zakłócić funkcjonowanie sys-
temu Magic Parking.
