Lancia Delta 2012 Libretto Uso Manutenzione (in Italian)

CONOSCENZA DELLA VETTURA59
1
CLIMATIZZATORE AUTOMATICO BIZONA (per versioni/mercati, dove previsto)
L0E0018mfig. 26
La vettura può essere equipaggiata con un climatizzato-
re bizona fig. 26, che permette di regolare separatamen-
te la temperatura dell’aria lato guidatore e quella lato pas-
seggero.L’impianto è dotato della funzione AQS (Air Quality
System), che inserisce automaticamente il ricircolo aria
interna in caso di aria esterna inquinata (ad esempio du-
rante gli incolonnamenti e gli attraversamenti di gallerie).

60CONOSCENZA DELLA VETTURA

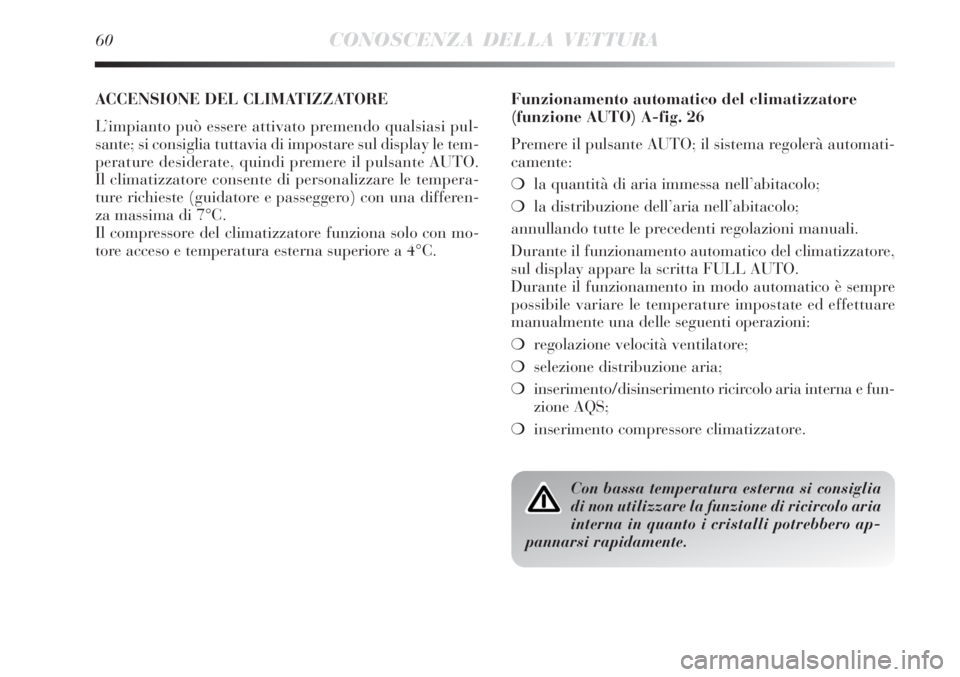

ACCENSIONE DEL CLIMATIZZATORE
L’impianto può essere attivato premendo qualsiasi pul-
sante; si consiglia tuttavia di impostare sul display le tem-
perature desiderate, quindi premere il pulsante AUTO.
Il climatizzatore consente di personalizzare le tempera-
ture richieste (guidatore e passeggero) con una differen-
za massima di 7°C.
Il compressore del climatizzatore funziona solo con mo-
tore acceso e temperatura esterna superiore a 4°C.
Con bassa temperatura esterna si consiglia
di non utilizzare la funzione di ricircolo aria
interna in quanto i cristalli potrebbero ap-
pannarsi rapidamente.
Funzionamento automatico del climatizzatore
(funzione AUTO) A-fig. 26
Premere il pulsante AUTO; il sistema regolerà automati-
camente:
❍la quantità di aria immessa nell’abitacolo;
❍la distribuzione dell’aria nell’abitacolo;
annullando tutte le precedenti regolazioni manuali.
Durante il funzionamento automatico del climatizzatore,
sul display appare la scritta FULL AUTO.
Durante il funzionamento in modo automatico è sempre
possibile variare le temperature impostate ed effettuare
manualmente una delle seguenti operazioni:
❍regolazione velocità ventilatore;
❍selezione distribuzione aria;
❍inserimento/disinserimento ricircolo aria interna e fun-
zione AQS;
❍inserimento compressore climatizzatore.

CONOSCENZA DELLA VETTURA61
1

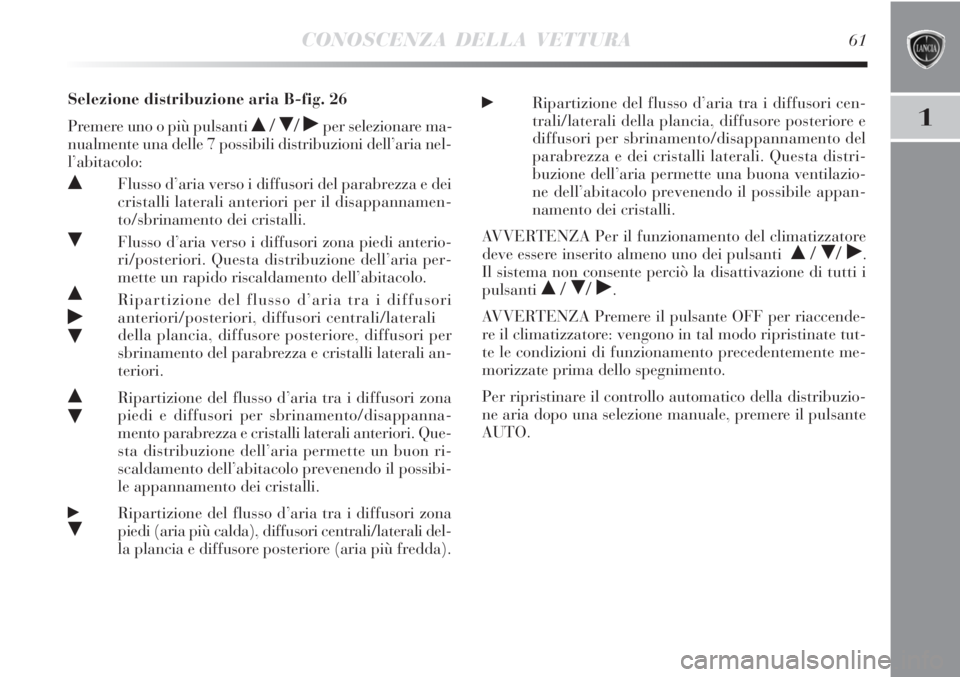

Selezione distribuzione aria B-fig. 26
Premere uno o più pulsanti
 //˙per selezionare ma-
nualmente una delle 7 possibili distribuzioni dell’aria nel-
l’abitacolo:
Flusso d’aria verso i diffusori del parabrezza e dei
cristalli laterali anteriori per il disappannamen-
to/sbrinamento dei cristalli.
Flusso d’aria verso i diffusori zona piedi anterio-
ri/posteriori. Questa distribuzione dell’aria per-
mette un rapido riscaldamento dell’abitacolo.
Ripartizione del flusso d’aria tra i diffusori
˙anteriori/posteriori, diffusori centrali/laterali
della plancia, diffusore posteriore, diffusori per
sbrinamento del parabrezza e cristalli laterali an-
teriori.
Ripartizione del flusso d’aria tra i diffusori zona
piedi e diffusori per sbrinamento/disappanna -
mento parabrezza e cristalli laterali anteriori. Que-
sta distribuzione dell’aria permette un buon ri-
scaldamento dell’abitacolo prevenendo il possibi-
le appannamento dei cristalli.
˙
Ripartizione del flusso d’aria tra i diffusori zona
piedi (aria più calda), diffusori centrali/laterali del-
la plancia e diffusore posteriore (aria più fredda).
˙Ripartizione del flusso d’aria tra i diffusori cen-
trali/laterali della plancia, diffusore posteriore e
diffusori per sbrinamento/disappannamento del
parabrezza e dei cristalli laterali. Questa distri-
buzione dell’aria permette una buona ventilazio-
ne dell’abitacolo prevenendo il possibile appan-
namento dei cristalli.
AVVERTENZA Per il funzionamento del climatizzatore
deve essere inserito almeno uno dei pulsanti
 //˙.
Il sistema non consente perciò la disattivazione di tutti i
pulsanti
 //˙.
AVVERTENZA Premere il pulsante OFF per riaccende-
re il climatizzatore: vengono in tal modo ripristinate tut-
te le condizioni di funzionamento precedentemente me-
morizzate prima dello spegnimento.
Per ripristinare il controllo automatico della distribuzio-
ne aria dopo una selezione manuale, premere il pulsante
AUTO.

62CONOSCENZA DELLA VETTURA

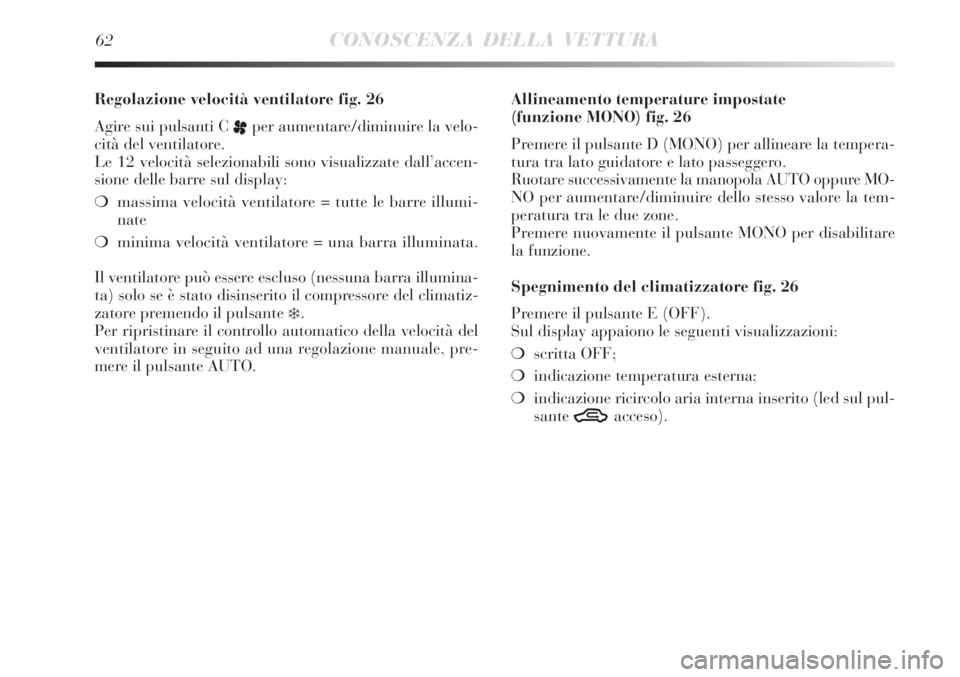

Regolazione velocità ventilatore fig. 26
Agire sui pulsanti C
pper aumentare/diminuire la velo-
cità del ventilatore.
Le 12 velocità selezionabili sono visualizzate dall’accen-
sione delle barre sul display:
❍massima velocità ventilatore = tutte le barre illumi-
nate
❍minima velocità ventilatore = una barra illuminata.
Il ventilatore può essere escluso (nessuna barra illumina-
ta) solo se è stato disinserito il compressore del climatiz-
zatore premendo il pulsante
❄.
Per ripristinare il controllo automatico della velocità del
ventilatore in seguito ad una regolazione manuale, pre-
mere il pulsante AUTO.Allineamento temperature impostate
(funzione MONO) fig. 26
Premere il pulsante D (MONO) per allineare la tempera-
tura tra lato guidatore e lato passeggero.
Ruotare successivamente la manopola AUTO oppure MO-
NO per aumentare/diminuire dello stesso valore la tem-
peratura tra le due zone.
Premere nuovamente il pulsante MONO per disabilitare
la funzione.
Spegnimento del climatizzatore fig. 26
Premere il pulsante E (OFF).
Sul display appaiono le seguenti visualizzazioni:
❍scritta OFF;
❍indicazione temperatura esterna;
❍indicazione ricircolo aria interna inserito (led sul pul-
sante
Tacceso).

CONOSCENZA DELLA VETTURA63
1

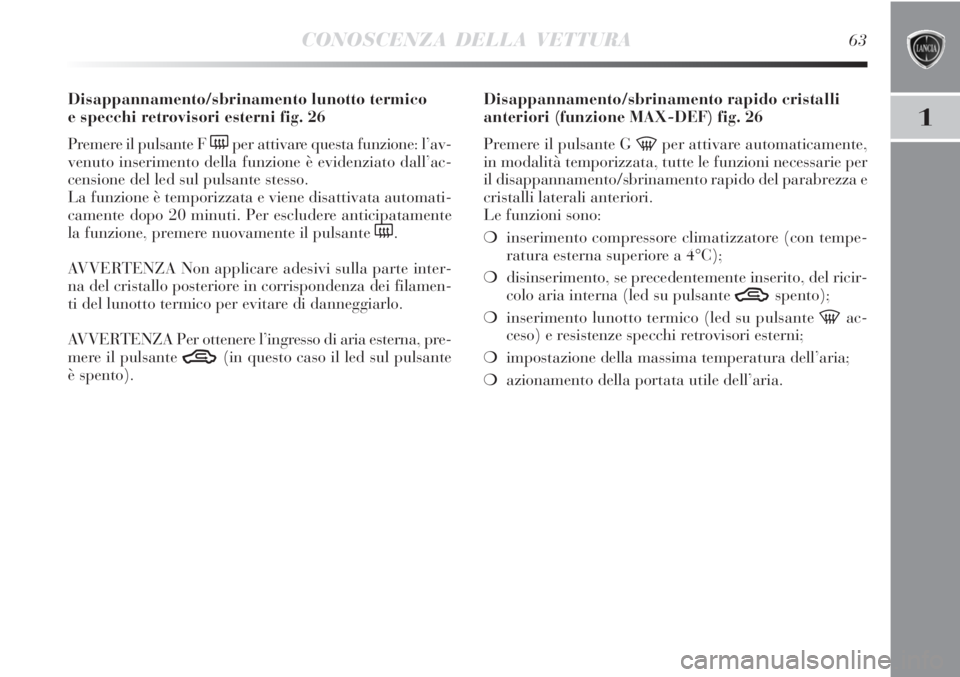

Disappannamento/sbrinamento lunotto termico
e specchi retrovisori esterni fig. 26
Premere il pulsante F
(per attivare questa funzione: l’av-
venuto inserimento della funzione è evidenziato dall’ac-
censione del led sul pulsante stesso.
La funzione è temporizzata e viene disattivata automati-
camente dopo 20 minuti. Per escludere anticipatamente
la funzione, premere nuovamente il pulsante
(.
AVVERTENZA Non applicare adesivi sulla parte inter-
na del cristallo posteriore in corrispondenza dei filamen-
ti del lunotto termico per evitare di danneggiarlo.
AVVERTENZA Per ottenere l’ingresso di aria esterna, pre-
mere il pulsante
T(in questo caso il led sul pulsante
è spento).Disappannamento/sbrinamento rapido cristalli
anteriori (funzione MAX-DEF) fig. 26
Premere il pulsante G
-per attivare automaticamente,
in modalità temporizzata, tutte le funzioni necessarie per
il disappannamento/sbrinamento rapido del parabrezza e
cristalli laterali anteriori.
Le funzioni sono:
❍inserimento compressore climatizzatore (con tempe-
ratura esterna superiore a 4°C);
❍disinserimento, se precedentemente inserito, del ricir-
colo aria interna (led su pulsante
Tspento);
❍inserimento lunotto termico (led su pulsante
-ac-
ceso) e resistenze specchi retrovisori esterni;
❍impostazione della massima temperatura dell’aria;
❍azionamento della portata utile dell’aria.

64CONOSCENZA DELLA VETTURA

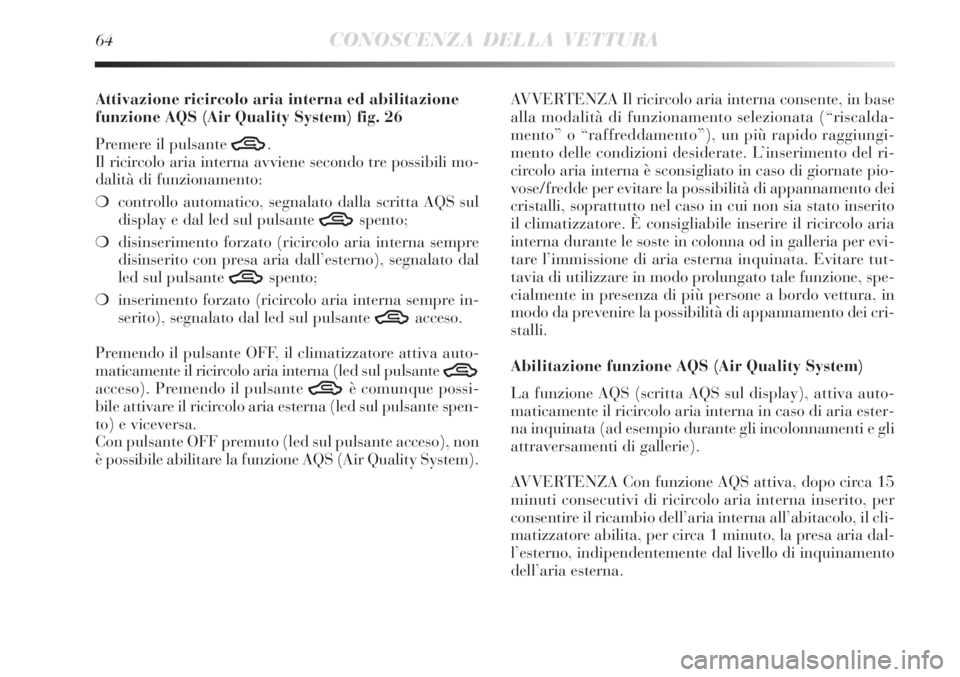

Attivazione ricircolo aria interna ed abilitazione
funzione AQS (Air Quality System) fig. 26
Premere il pulsante
T.
Il ricircolo aria interna avviene secondo tre possibili mo-
dalità di funzionamento:
❍controllo automatico, segnalato dalla scritta AQS sul
display e dal led sul pulsante
Tspento;
❍disinserimento forzato (ricircolo aria interna sempre
disinserito con presa aria dall’esterno), segnalato dal
led sul pulsante
Tspento;
❍inserimento forzato (ricircolo aria interna sempre in-
serito), segnalato dal led sul pulsante
Tacceso.
Premendo il pulsante OFF, il climatizzatore attiva auto-
maticamente il ricircolo aria interna (led sul pulsante
Tacceso). Premendo il pulsante Tè comunque possi-
bile attivare il ricircolo aria esterna (led sul pulsante spen-
to) e viceversa.
Con pulsante OFF premuto (led sul pulsante acceso), non
è possibile abilitare la funzione AQS (Air Quality System).AVVERTENZA Il ricircolo aria interna consente, in base
alla modalità di funzionamento selezionata (“riscalda-
mento” o “raffreddamento”), un più rapido raggiungi-
mento delle condizioni desiderate. L’inserimento del ri-
circolo aria interna è sconsigliato in caso di giornate pio-
vose/fredde per evitare la possibilità di appannamento dei
cristalli, soprattutto nel caso in cui non sia stato inserito
il climatizzatore. È consigliabile inserire il ricircolo aria
interna durante le soste in colonna od in galleria per evi-
tare l’immissione di aria esterna inquinata. Evitare tut-
tavia di utilizzare in modo prolungato tale funzione, spe-
cialmente in presenza di più persone a bordo vettura, in
modo da prevenire la possibilità di appannamento dei cri-
stalli.
Abilitazione funzione AQS (Air Quality System)
La funzione AQS (scritta AQS sul display), attiva auto-
maticamente il ricircolo aria interna in caso di aria ester-
na inquinata (ad esempio durante gli incolonnamenti e gli
attraversamenti di gallerie).
AVVERTENZA Con funzione AQS attiva, dopo circa 15
minuti consecutivi di ricircolo aria interna inserito, per
consentire il ricambio dell’aria interna all’abitacolo, il cli-
matizzatore abilita, per circa 1 minuto, la presa aria dal-
l’esterno, indipendentemente dal livello di inquinamento
dell’aria esterna.

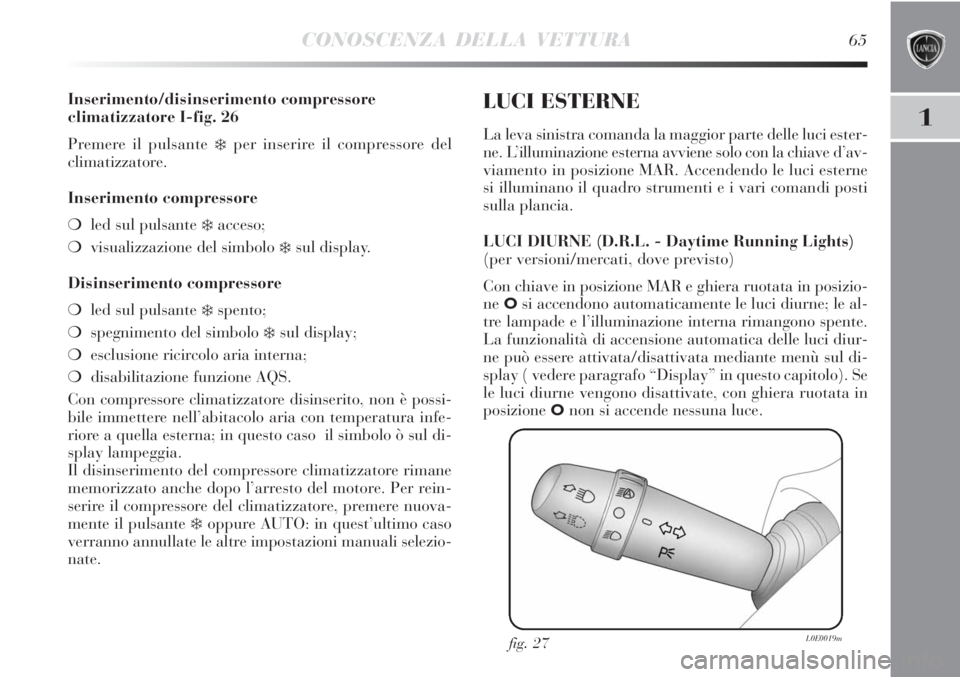

CONOSCENZA DELLA VETTURA65
1
Inserimento/disinserimento compressore
climatizzatore I-fig. 26
Premere il pulsante
❄per inserire il compressore del
climatizzatore.
Inserimento compressore
❍led sul pulsante
❄acceso;
❍visualizzazione del simbolo
❄sul display.
Disinserimento compressore
❍led sul pulsante
❄spento;
❍spegnimento del simbolo
❄sul display;
❍esclusione ricircolo aria interna;
❍disabilitazione funzione AQS.
Con compressore climatizzatore disinserito, non è possi-
bile immettere nell’abitacolo aria con temperatura infe-
riore a quella esterna; in questo caso il simbolo ò sul di-
splay lampeggia.
Il disinserimento del compressore climatizzatore rimane
memorizzato anche dopo l’arresto del motore. Per rein-
serire il compressore del climatizzatore, premere nuova-
mente il pulsante
❄oppure AUTO: in quest’ultimo caso
verranno annullate le altre impostazioni manuali selezio-
nate.
LUCI ESTERNE
La leva sinistra comanda la maggior parte delle luci ester-
ne. L’illuminazione esterna avviene solo con la chiave d’av-
viamento in posizione MAR. Accendendo le luci esterne
si illuminano il quadro strumenti e i vari comandi posti
sulla plancia.
LUCI DIURNE (D.R.L. - Daytime Running Lights)
(per versioni/mercati, dove previsto)
Con chiave in posizione MAR e ghiera ruotata in posizio-
neOsi accendono automaticamente le luci diurne; le al-
tre lampade e l’illuminazione interna rimangono spente.
La funzionalità di accensione automatica delle luci diur-
ne può essere attivata/disattivata mediante menù sul di-
splay ( vedere paragrafo “Display” in questo capitolo). Se
le luci diurne vengono disattivate, con ghiera ruotata in
posizioneOnon si accende nessuna luce.
fig. 27L0E0019m

66CONOSCENZA DELLA VETTURA

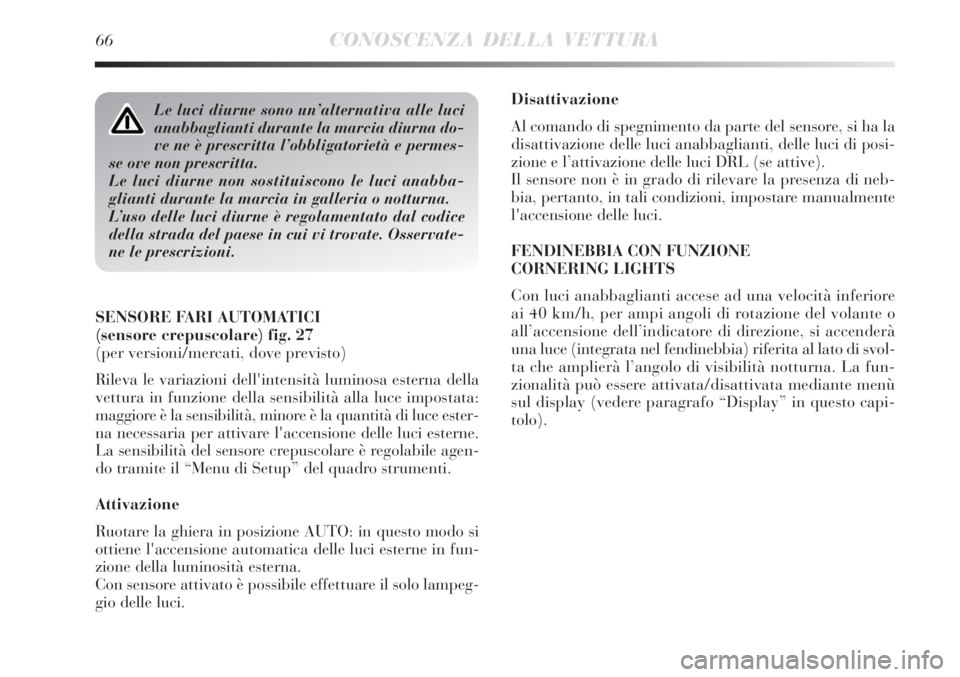

Disattivazione
Al comando di spegnimento da parte del sensore, si ha la
disattivazione delle luci anabbaglianti, delle luci di posi-
zione e l’attivazione delle luci DRL (se attive).
Il sensore non è in grado di rilevare la presenza di neb-
bia, pertanto, in tali condizioni, impostare manualmente
l'accensione delle luci.
FENDINEBBIA CON FUNZIONE
CORNERING LIGHTS
Con luci anabbaglianti accese ad una velocità inferiore
ai 40 km/h, per ampi angoli di rotazione del volante o
all’accensione dell’indicatore di direzione, si accenderà
una luce (integrata nel fendinebbia) riferita al lato di svol-
ta che amplierà l’angolo di visibilità notturna. La fun-
zionalità può essere attivata/disattivata mediante menù
sul display (vedere paragrafo “Display” in questo capi-
tolo). SENSORE FARI AUTOMATICI
(sensore crepuscolare) fig. 27
(per versioni/mercati, dove previsto)
Rileva le variazioni dell'intensità luminosa esterna della
vettura in funzione della sensibilità alla luce impostata:
maggiore è la sensibilità, minore è la quantità di luce ester-
na necessaria per attivare l'accensione delle luci esterne.
La sensibilità del sensore crepuscolare è regolabile agen-
do tramite il “Menu di Setup” del quadro strumenti.
Attivazione
Ruotare la ghiera in posizione AUTO: in questo modo si
ottiene l'accensione automatica delle luci esterne in fun-
zione della luminosità esterna.
Con sensore attivato è possibile effettuare il solo lampeg-
gio delle luci.Le luci diurne sono un’alternativa alle luci
anabbaglianti durante la marcia diurna do-
ve ne è prescritta l’obbligatorietà e permes-
se ove non prescritta.
Le luci diurne non sostituiscono le luci anabba-
glianti durante la marcia in galleria o notturna.
L’uso delle luci diurne è regolamentato dal codice
della strada del paese in cui vi trovate. Osservate-
ne le prescrizioni.

CONOSCENZA DELLA VETTURA67
1

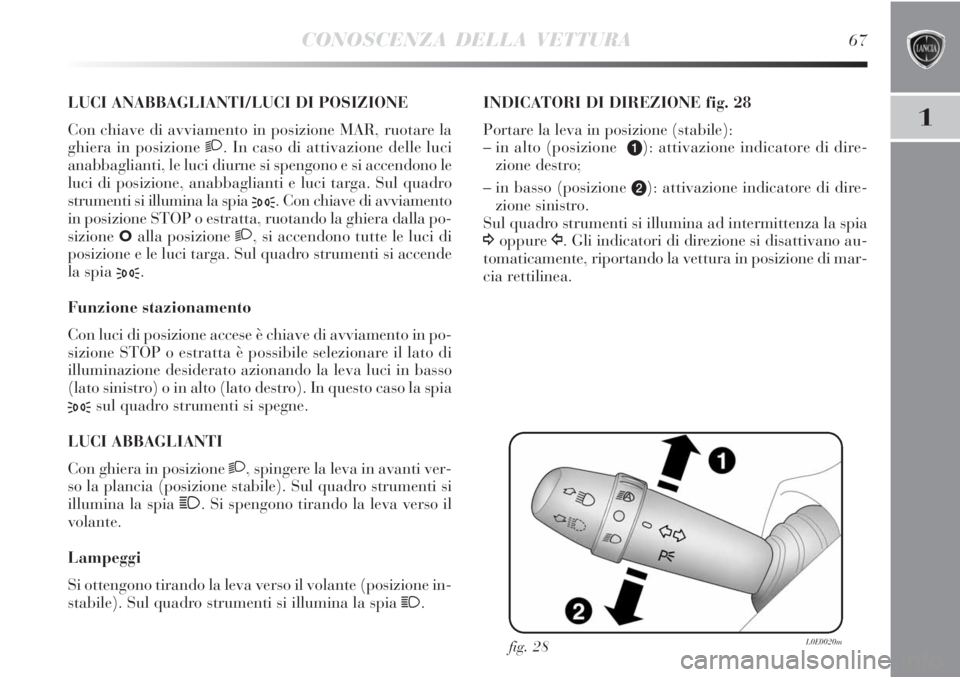

LUCI ANABBAGLIANTI/LUCI DI POSIZIONE
Con chiave di avviamento in posizione MAR, ruotare la
ghiera in posizione 2. In caso di attivazione delle luci
anabbaglianti, le luci diurne si spengono e si accendono le
luci di posizione, anabbaglianti e luci targa. Sul quadro
strumenti si illumina la spia
3. Con chiave di avviamento
in posizione STOP o estratta, ruotando la ghiera dalla po-
sizione
Oalla posizione2, si accendono tutte le luci di
posizione e le luci targa. Sul quadro strumenti si accende
la spia
3.
Funzione stazionamento
Con luci di posizione accese è chiave di avviamento in po-
sizione STOP o estratta è possibile selezionare il lato di
illuminazione desiderato azionando la leva luci in basso
(lato sinistro) o in alto (lato destro). In questo caso la spia
3sul quadro strumenti si spegne.
LUCI ABBAGLIANTI
Con ghiera in posizione 2, spingere la leva in avanti ver-
so la plancia (posizione stabile). Sul quadro strumenti si
illumina la spia 1. Si spengono tirando la leva verso il
volante.
Lampeggi
Si ottengono tirando la leva verso il volante (posizione in-
stabile). Sul quadro strumenti si illumina la spia
1.INDICATORI DI DIREZIONE fig. 28
Portare la leva in posizione (stabile):
– in alto (posizione
a): attivazione indicatore di dire-
zione destro;
– in basso (posizione
b): attivazione indicatore di dire-
zione sinistro.
Sul quadro strumenti si illumina ad intermittenza la spia
¥oppure Î. Gli indicatori di direzione si disattivano au-
tomaticamente, riportando la vettura in posizione di mar-
cia rettilinea.
fig. 28L0E0020m

68CONOSCENZA DELLA VETTURA
FUNZIONE CAMBIO CORSIA
Qualora si voglia segnalare un cambio di corsia di marcia,
portare la leva sinistra in posizione instabile per meno di
mezzo secondo. L’indicatore di direzione del lato selezio-
nato si attiverà per 5 lampeggi per poi spegnersi auto-
maticamente.
DISPOSITIVO “FOLLOW ME HOME”
Consente, per un certo periodo di tempo, l’illuminazione
dello spazio antistante alla vettura.
Attivazione
Con chiave di avviamento in posizione STOP od estrat-
ta, tirare la leva verso il volante ed agire sulla leva entro
2 minuti dallo spegnimento del motore. Ad ogni singolo
azionamento della leva l’accensione delle luci viene pro-
lungata di 30 secondi, fino ad un massimo di 210 secon-
di; trascorso tale tempo le luci si spengono automatica-
mente. Ad ogni azionamento della leva corrisponde l’ac-
censione della spia 3 sul quadro strumenti e sul display
compare il tempo durante il quale la funzione rimane at-
tiva. La spia si accende al primo azionamento della leva
e permane accesa fino alla disattivazione automatica del-
la funzione. Ogni azionamento della leva, incrementa so-
lo il tempo di accensione delle luci.
Disattivazione
Mantenere tirata la leva verso il volante per più di 2 se-
condi.PULIZIA CRISTALLI
La leva destra fig. 29 comanda l’azionamento del tergi-
cristallo/lavacristallo e del tergilunotto/lavalunotto.
TERGICRISTALLO/LAVACRISTALLO fig. 29
Il funzionamento avviene solo con chiave di avviamento
in posizione MAR.
La leva destra può assumere cinque diverse posizioni:
A: tergicristallo fermo.
B: funzionamento ad intermittenza.
Con leva in posizione B, ruotando la ghiera F si possono
selezionare quattro possibili velocità di funzionamento
in modo intermittente:
,= intermittenza bassa
■= intermittenza lenta.
■■= intermittenza media.
■■■= intermittenza veloce.
C: funzionamento continuo lento;
D: funzionamento continuo veloce;
E: funzionamento veloce temporaneo (posizione in-
stabile).
