Lancia Delta 2013 Kezelési és karbantartási útmutató (in Hungarian)

ISMERKEDÉS A GÉPKOCSIVAL109
1

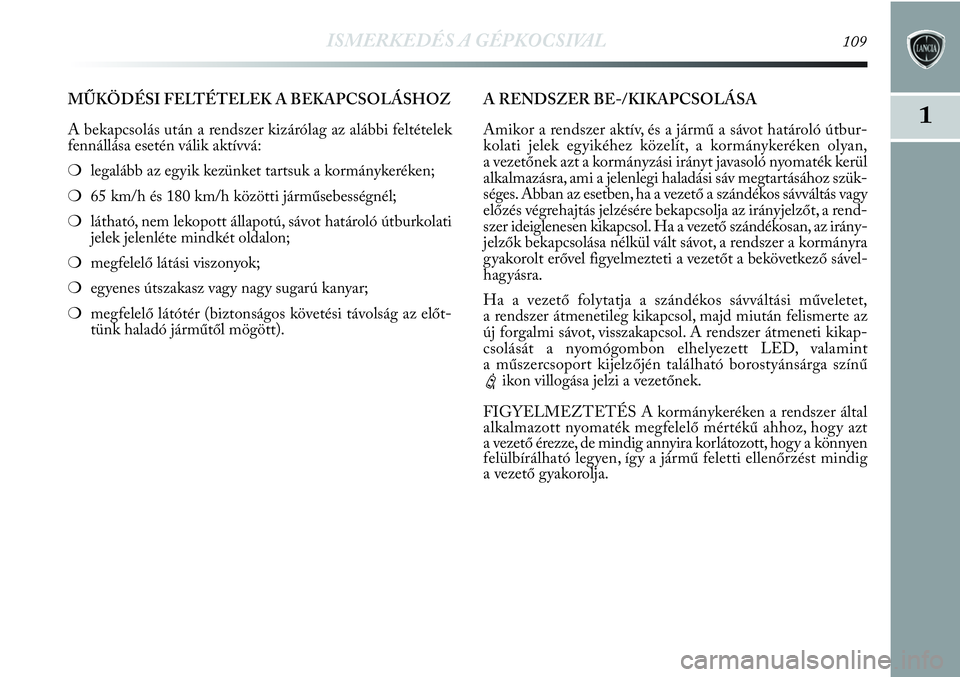

MŰKÖDÉSI FELTÉTELEK A BEKAPCSOLÁSHOZ
A bekapcsolás után a rendszer kizárólag az alábbi feltételek
fennállása esetén válik aktívvá:
❍legalább az egyik kezünket tartsuk a kormánykeréken;
❍65 km/h és 180 km/h közötti járműsebességnél;
❍látható, nem lekopott állapotú, sávot határoló útburkolati
jelek jelenléte mindkét oldalon;
❍megfelelő látási viszonyok;
❍egyenes útszakasz vagy nagy sugarú kanyar;
❍megfelelő látótér (biztonságos követési távolság az előt-
tünk haladó járműtől mögött). A RENDSZER BE-/KIKAPCSOLÁSA
Amikor a rendszer aktív, és a jármű a sávot határoló útbur-
kolati jelek egyikéhez közelít, a kormánykeréken olyan,
a vezetőnek azt a kormányzási irányt javasoló nyomaték kerül
alkalmazásra, ami a jelenlegi haladási sáv megtartásához szük-
séges. Abban az esetben, ha a vezető a szándékos sávváltás vagy
előzés végrehajtás jelzésére bekapcsolja az irányjelzőt, a rend-
szer ideiglenesen kikapcsol. Ha a vezető szándékosan, az irány-
jelzők bekapcsolása nélkül vált sávot, a rendszer a kormányra
gyakorolt erővel figyelmezteti a vezetőt a bekövetkező sável-
hagyásra.
Ha a vezető folytatja a szándékos sávváltási műveletet,
a rendszer átmenetileg kikapcsol, majd miután felismerte az
új forgalmi sávot, visszakapcsol. A rendszer átmeneti kikap-
csolását a nyomógombon elhelyezett LED, valamint
a műszercsoport kijelzőjén található borostyánsárga színű
eikon villogása jelzi a vezetőnek.
FIGYELMEZTETÉS A kormánykeréken a rendszer által
alkalmazott nyomaték megfelelő mértékű ahhoz, hogy azt
a vezető érezze, de mindig annyira korlátozott, hogy a könnyen
felülbírálható legyen, így a jármű feletti ellenőrzést mindig
a vezető gyakorolja.

110ISMERKEDÉS A GÉPKOCSIVAL

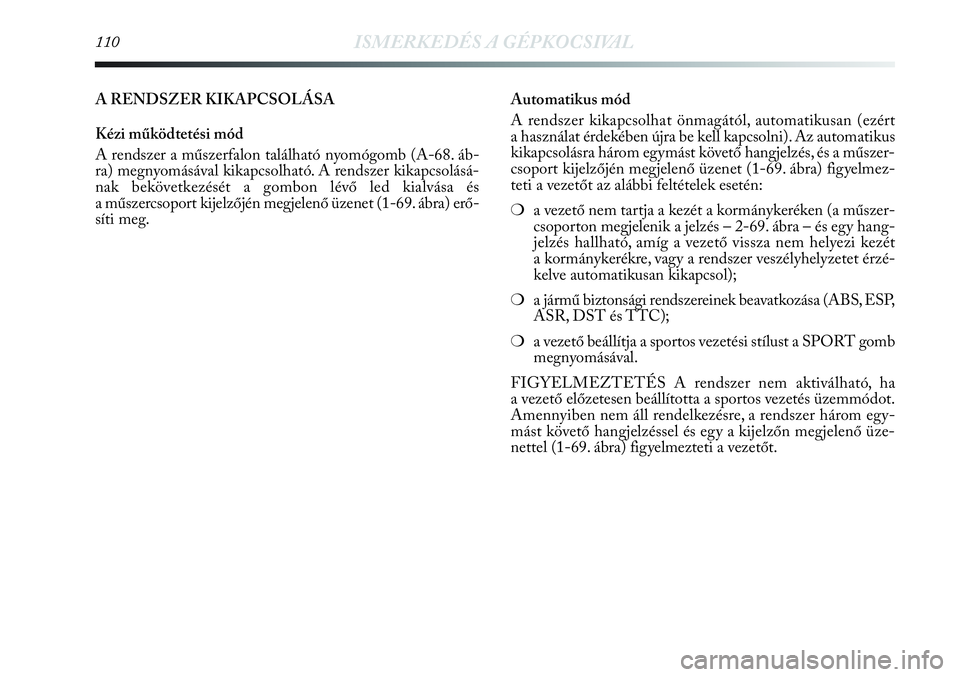

A RENDSZER KIKAPCSOLÁSA
Kézi működtetési mód
A rendszer a műszerfalon található nyomógomb (A-68. áb-
ra) megnyomásával kikapcsolható. A rendszer kikapcsolásá-
nak bekövetkezését a gombon lévő led kialvása és
a műszercsoport kijelzőjén megjelenő üzenet (1-69. ábra) erő-
síti meg.Automatikus mód
A rendszer kikapcsolhat önmagától, automatikusan (ezért
a használat érdekében újra be kell kapcsolni). Az automatikus
kikapcsolásra három egymást követő hangjelzés, és a műszer-
csoport kijelzőjén megjelenő üzenet (1-69. ábra) figyelmez-
teti a vezetőt az alábbi feltételek esetén:
❍a vezető nem tartja a kezét a kormánykeréken (a műszer-
csoporton megjelenik a jelzés – 2-69. ábra – és egy hang-
jelzés hallható, amíg a vezető vissza nem helyezi kezét
a kormánykerékre, vagy a rendszer veszélyhelyzetet érzé-
kelve automatikusan kikapcsol);
❍a jármű biztonsági rendszereinek beavatkozása (ABS, ESP,
ASR, DST és TTC);
❍a vezető beállítja a sportos vezetési stílust a SPORT gomb
megnyomásával.
FIGYELMEZTETÉS A rendszer nem aktiválható, ha
a vezető előzetesen beállította a sportos vezetés üzemmódot.
Amennyiben nem áll rendelkezésre, a rendszer három egy-
mást követő hangjelzéssel és egy a kijelzőn megjelenő üze-
nettel (1-69. ábra) figyelmezteti a vezetőt.

ISMERKEDÉS A GÉPKOCSIVAL111
1

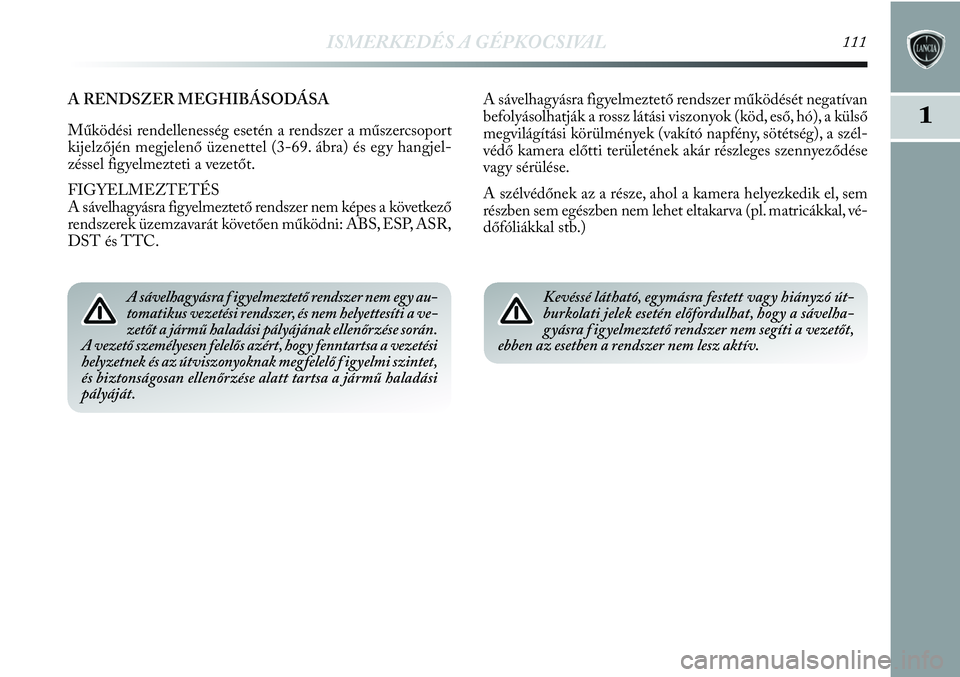

A RENDSZER MEGHIBÁSODÁSA
Működési rendellenesség esetén a rendszer a műszercsoport
kijelzőjén megjelenő üzenettel (3-69. ábra) és egy hangjel-
zéssel figyelmezteti a vezetőt.
FIGYELMEZTETÉS
A sávelhagyásra figyelmeztető rendszer nem képes a következő
rendszerek üzemzavarát követően működni: ABS, ESP, ASR,
DST és TTC.A sávelhagyásra figyelmeztető rendszer működését negatívan
befolyásolhatják a rossz látási viszonyok (köd, eső, hó), a külső
megvilágítási körülmények (vakító napfény, sötétség), a szél-
védő kamera előtti területének akár részleges szennyeződése
vagy sérülése.
A szélvédőnek az a része, ahol a kamera helyezkedik el, sem
részben sem egészben nem lehet eltakarva (pl. matricákkal, vé-
dőfóliákkal stb.)
Kevéssé látható, egymásra festett vagy hiányzó út-
burkolati jelek esetén előfordulhat, hogy a sávelha-
gyásra f igyelmeztető rendszer nem segíti a vezetőt,
ebben az esetben a rendszer nem lesz aktív.A sávelhagyásra f igyelmeztető rendszer nem egy au-
tomatikus vezetési rendszer, és nem helyettesíti a ve-
zetőt a jármű haladási pályájának ellenőrzése során.
A vezető személyesen felelős azért, hogy fenntartsa a vezetési
helyzetnek és az útviszonyoknak megfelelő f igyelmi szintet,
és biztonságosan ellenőrzése alatt tartsa a jármű haladási
pályáját.

112ISMERKEDÉS A GÉPKOCSIVAL

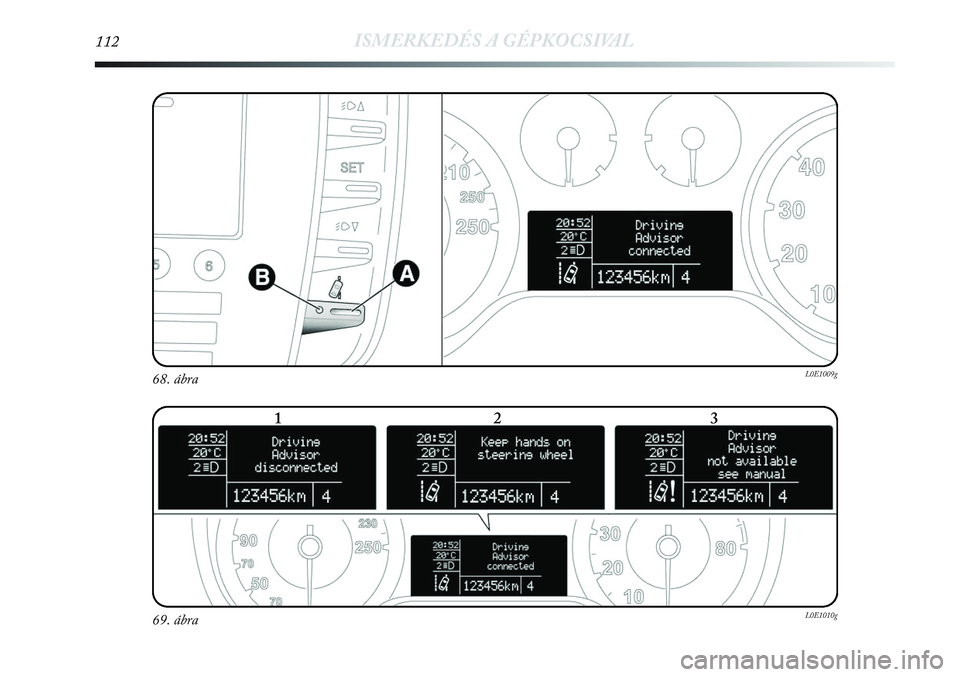

68. ábraL0E1009g
69. ábraL0E1010g
123

–
Driving Advisor
bekapcsolva
–
–
Driving Advisor
bekapcsolva
Driving Advisor
kikapcsolva
Driving Advisor
kikapcsolva
Tartsa a kezét
a kormánykeréken
Driving advisor nem
áll rendelkezésre,
lásd a kézikönyvet
Driving Advisor
kikapcsolvaKikapcsolt rendszer
A rendszer bekapcsolva,
de nem aktív
A rendszer keresi
a működési feltételeket
A rendszer aktív, és
a működési feltételek
felismerve
A rendszer bekapcsolt
és azonnal aktív
A rendszer kézzel
lett kikapcsolva
A rendszer automatikusan
lett kikapcsolva
A rendszer figyelmezteti
a vezetőt, hogy tartsa a kezét
a kormánykeréken
A rendszer hibás:
keressünk fel egy
Lancia márkaszervizt
A rendszer nem kapcsolt be,
mivel a sportos vezetési
üzemmód aktiválva van
ISMERKEDÉS A GÉPKOCSIVAL113
1

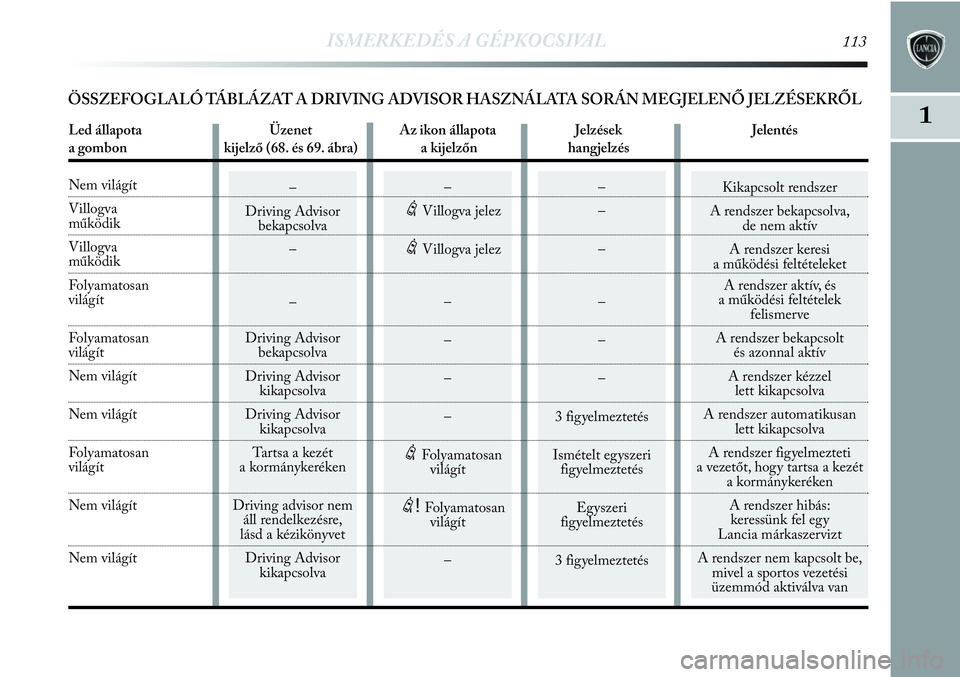

ÖSSZEFOGLALÓ TÁBLÁZAT A DRIVING ADVISOR HASZNÁLATA SORÁN MEGJELENŐ JELZÉSEKRŐL
–
–
–
–
–
–
3 figyelmeztetés
Ismételt egyszeri
figyelmeztetés
Egyszeri
figyelmeztetés
3 figyelmeztetés–
eVillogva jelez
eVillogva jelez
–
–
–
–
eFolyamatosan
világít
e!Folyamatosan
világít
–
Led állapota Üzenet Az ikon állapota Jelzések Jelentés
a gombon kijelző (68. és 69. ábra) a kijelzőn hangjelzés
Nem világít
Villogva
működik
Villogva
működik
Folyamatosan
világít
Folyamatosan világít
Nem világít
Nem világít
Folyamatosan
világít
Nem világít
Nem világít

114ISMERKEDÉS A GÉPKOCSIVAL

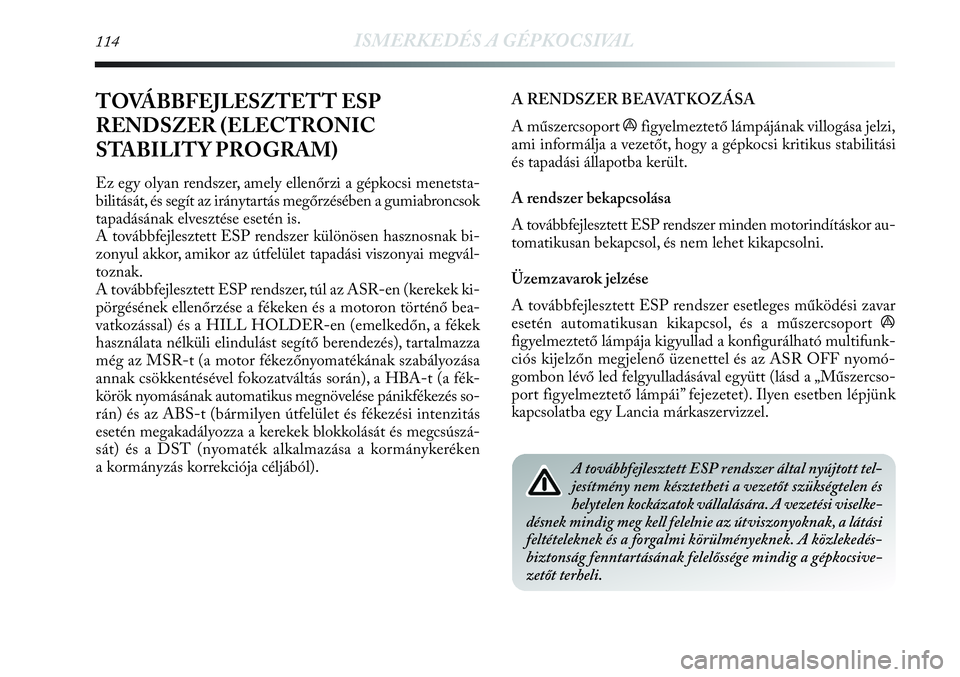

TOVÁBBFEJLESZTETT ESP
RENDSZER (ELECTRONIC
STABILITY PROGRAM)
Ez egy olyan rendszer, amely ellenőrzi a gépkocsi menetsta-
bilitását, és segít az iránytartás megőrzésében a gumiabroncsok
tapadásának elvesztése esetén is.
A továbbfejlesztett ESP rendszer különösen hasznosnak bi-
zonyul akkor, amikor az útfelület tapadási viszonyai megvál-
toznak.
A továbbfejlesztett ESP rendszer, túl az ASR-en (kerekek ki-
pörgésének ellenőrzése a fékeken és a motoron történő bea-
vatkozással) és a HILL HOLDER-en (emelkedőn, a fékek
használata nélküli elindulást segítő berendezés), tartalmazza
még az MSR-t (a motor fékezőnyomatékának szabályozása
annak csökkentésével fokozatváltás során), a HBA-t (a fék-
körök nyomásának automatikus megnövelése pánikfékezés so-
rán) és az ABS-t (bármilyen útfelület és fékezési intenzitás
esetén megakadályozza a kerekek blokkolását és megcsúszá-
sát) és a DST (nyomaték alkalmazása a kormánykeréken
a kormányzás korrekciója céljából). A RENDSZER BEAVATKOZÁSA
A műszercsoport áfigyelmeztető lámpájának villogása jelzi,
ami informálja a vezetőt, hogy a gépkocsi kritikus stabilitási
és tapadási állapotba került.
A rendszer bekapcsolása
A továbbfejlesztett ESP rendszer minden motorindításkor au-
tomatikusan bekapcsol, és nem lehet kikapcsolni.
Üzemzavarok jelzése
A továbbfejlesztett ESP rendszer esetleges működési zavar
esetén automatikusan kikapcsol, és a műszercsoport á
figyelmeztető lámpája kigyullad a konfigurálható multifunk-
ciós kijelzőn megjelenő üzenettel és az ASR OFF nyomó-
gombon lévő led felgyulladásával együtt (lásd a „Műszercso-
port figyelmeztető lámpái” fejezetet). Ilyen esetben lépjünk
kapcsolatba egy Lancia márkaszervizzel.
A továbbfejlesztett ESP rendszer által nyújtott tel-
jesítmény nem késztetheti a vezetőt szükségtelen és
helytelen kockázatok vállalására. A vezetési viselke-
désnek mindig meg kell felelnie az útviszonyoknak, a látási
feltételeknek és a forgalmi körülményeknek. A közlekedés-
biztonság fenntartásának felelőssége mindig a gépkocsive-
zetőt terheli.

ISMERKEDÉS A GÉPKOCSIVAL115
1

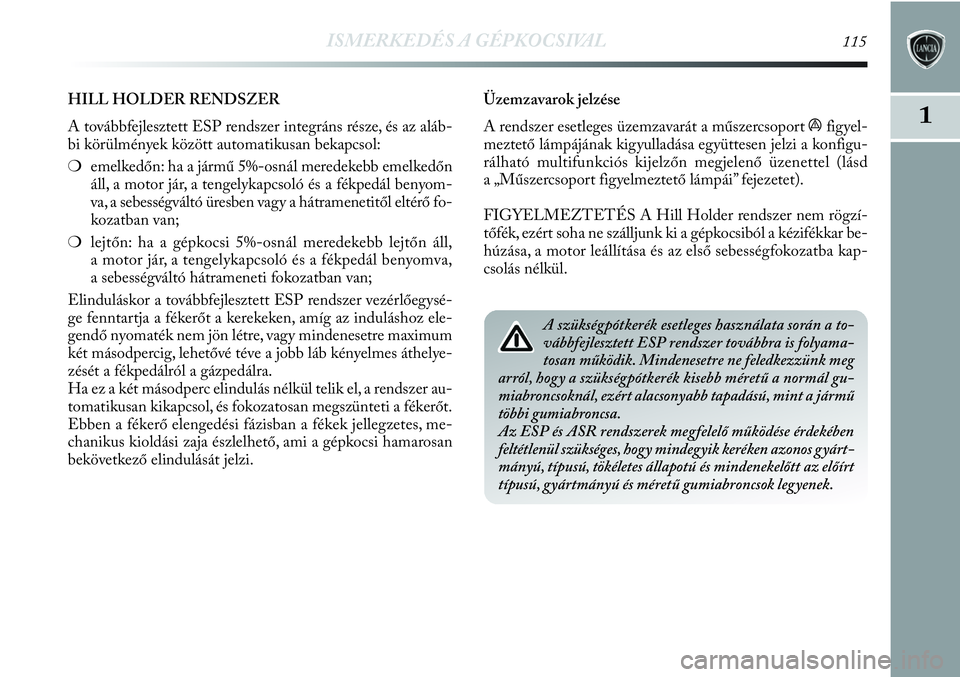

Üzemzavarok jelzése
A rendszer esetleges üzemzavarát a műszercsoport
áfigyel-
meztető lámpájának kigyulladása együttesen jelzi a konfigu-
rálható multifunkciós kijelzőn megjelenő üzenettel (lásd
a „Műszercsoport figyelmeztető lámpái” fejezetet).
FIGYELMEZTETÉS A Hill Holder rendszer nem rögzí-
tőfék, ezért soha ne szálljunk ki a gépkocsiból a kézifékkar be-
húzása, a motor leállítása és az első sebességfokozatba kap-
csolás nélkül.
A szükségpótkerék esetleges használata során a to-
vábbfejlesztett ESP rendszer továbbra is folyama-
tosan működik. Mindenesetre ne feledkezzünk meg
arról, hogy a szükségpótkerék kisebb méretű a normál gu-
miabroncsoknál, ezért alacsonyabb tapadású, mint a jármű
többi gumiabroncsa.
Az ESP és ASR rendszerek megfelelő működése érdekében
feltétlenül szükséges, hogy mindegyik keréken azonos gyárt-
mányú, típusú, tökéletes állapotú és mindenekelőtt az előírt
típusú, gyártmányú és méretű gumiabroncsok legyenek.
HILL HOLDER RENDSZER
A továbbfejlesztett ESP rendszer integráns része, és az aláb-
bi körülmények között automatikusan bekapcsol:
❍emelkedőn: ha a jármű 5%-osnál meredekebb emelkedőn
áll, a motor jár, a tengelykapcsoló és a fékpedál benyom-
va, a sebességváltó üresben vagy a hátramenetitől eltérő fo-
kozatban van;
❍lejtőn: ha a gépkocsi 5%-osnál meredekebb lejtőn áll,
a motor jár, a tengelykapcsoló és a fékpedál benyomva,
a sebességváltó hátrameneti fokozatban van;
Elinduláskor a továbbfejlesztett ESP rendszer vezérlőegysé-
ge fenntartja a fékerőt a kerekeken, amíg az induláshoz ele-
gendő nyomaték nem jön létre, vagy mindenesetre maximum
két másodpercig, lehetővé téve a jobb láb kényelmes áthelye-
zését a fékpedálról a gázpedálra.
Ha ez a két másodperc elindulás nélkül telik el, a rendszer au-
tomatikusan kikapcsol, és fokozatosan megszünteti a fékerőt.
Ebben a fékerő elengedési fázisban a fékek jellegzetes, me-
chanikus kioldási zaja észlelhető, ami a gépkocsi hamarosan
bekövetkező elindulását jelzi.

116ISMERKEDÉS A GÉPKOCSIVAL

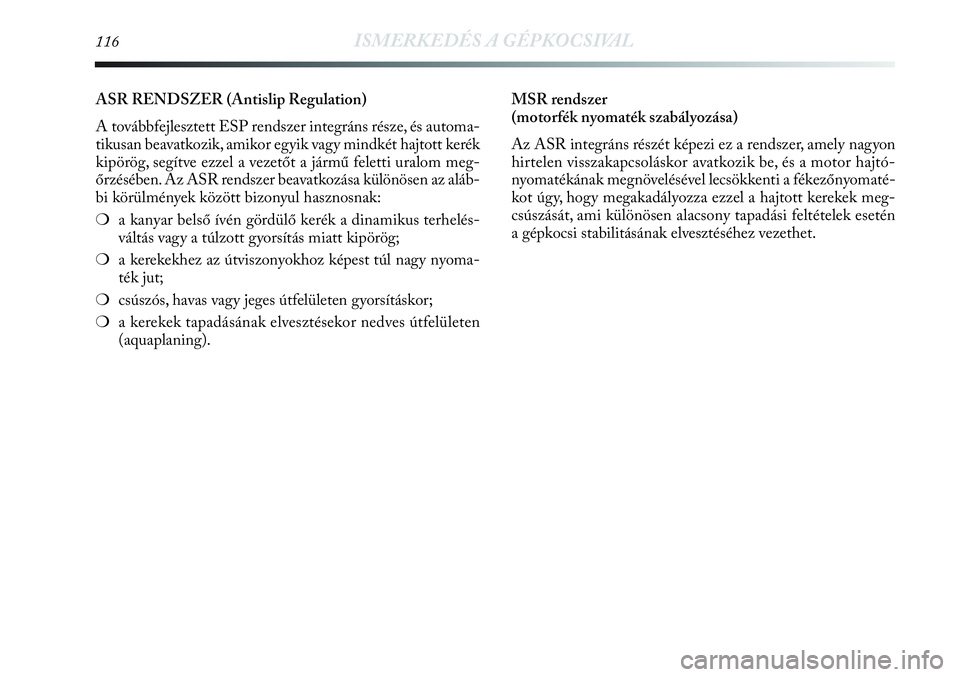

ASR RENDSZER (Antislip Regulation)
A továbbfejlesztett ESP rendszer integráns része, és automa-
tikusan beavatkozik, amikor egyik vagy mindkét hajtott kerék
kipörög, segítve ezzel a vezetőt a jármű feletti uralom meg-
őrzésében. Az ASR rendszer beavatkozása különösen az aláb-
bi körülmények között bizonyul hasznosnak:
❍a kanyar belső ívén gördülő kerék a dinamikus terhelés-
váltás vagy a túlzott gyorsítás miatt kipörög;
❍a kerekekhez az útviszonyokhoz képest túl nagy nyoma-
ték jut;
❍csúszós, havas vagy jeges útfelületen gyorsításkor;
❍a kerekek tapadásának elvesztésekor nedves útfelületen
(aquaplaning).MSR rendszer
(motorfék nyomaték szabályozása)
Az ASR integráns részét képezi ez a rendszer, amely nagyon
hirtelen visszakapcsoláskor avatkozik be, és a motor hajtó-
nyomatékának megnövelésével lecsökkenti a fékezőnyomaté-
kot úgy, hogy megakadályozza ezzel a hajtott kerekek meg-
csúszását, ami különösen alacsony tapadási feltételek esetén
a gépkocsi stabilitásának elvesztéséhez vezethet.

ISMERKEDÉS A GÉPKOCSIVAL117
1

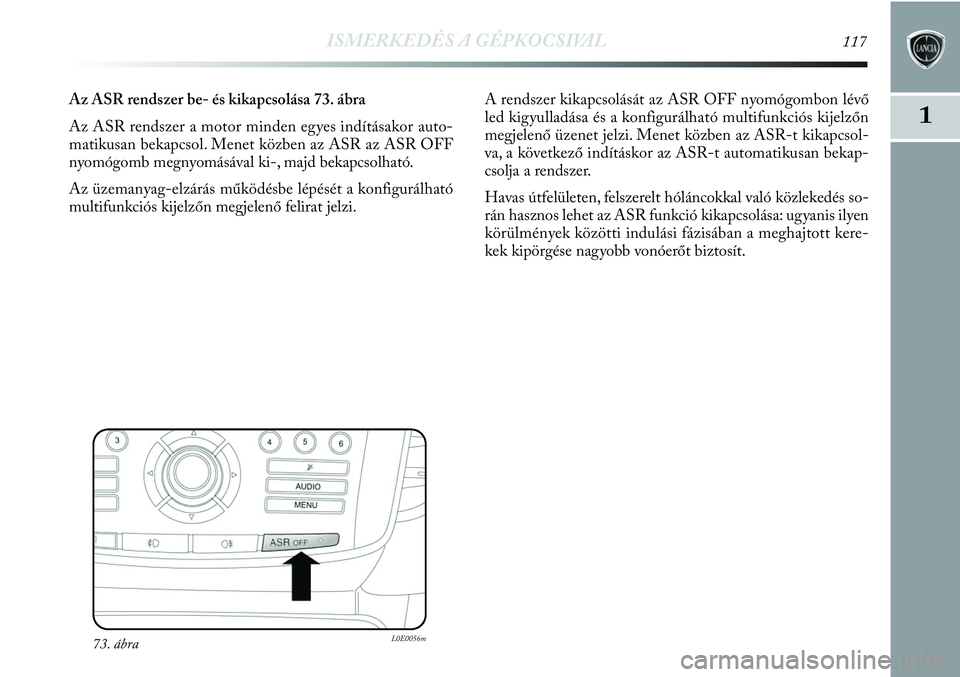

73. ábraL0E0056m
Az ASR rendszer be- és kikapcsolása 73. ábra
Az ASR rendszer a motor minden egyes indításakor auto-
matikusan bekapcsol. Menet közben az ASR az ASR OFF
nyomógomb megnyomásával ki-, majd bekapcsolható.
Az üzemanyag-elzárás működésbe lépését a konfigurálható
multifunkciós kijelzőn megjelenő felirat jelzi.A rendszer kikapcsolását az ASR OFF nyomógombon lévő
led kigyulladása és a konfigurálható multifunkciós kijelzőn
megjelenő üzenet jelzi. Menet közben az ASR-t kikapcsol-
va, a következő indításkor az ASR-t automatikusan bekap-
csolja a rendszer.
Havas útfelületen, felszerelt hóláncokkal való közlekedés so-
rán hasznos lehet az ASR funkció kikapcsolása: ugyanis ilyen
körülmények közötti indulási fázisában a meghajtott kere-
kek kipörgése nagyobb vonóerőt biztosít.

118ISMERKEDÉS A GÉPKOCSIVAL
TTC rendszer
(Elektronikus önzáró differenciálmű)
Az ASR integráns részét képezi ez a rendszer, amely kanyar
bevétele során avatkozik be, és a belső kereket fékezve, a mo-
tornyomatékot a kanyar külső ívén futó kerékre juttatja.
Ezen a módon önzáró differenciálművet szimulál, megnö-
velve a jármű sportosságát, és megkönnyítve a kanyar bevé-
telét.ABS RENDSZER
A fékberendezés integráns részét képezi ez a rendszer, amely
bármilyen útfelület és fékezési intenzitás esetén megakadá-
lyozza, hogy egy vagy több kerék blokkoljon és ebből követ-
kezőleg megcsússzon, garantálva a gépkocsi feletti uralom
megőrzését még vészfékezés során is.
A berendezést kiegészíti az EBD (Electronic Braking Force
Distribution – elektronikus fékerőelosztó) rendszer, amely
megosztja a fékhatást az első és a hátsó kerekek között.
FIGYELMEZTETÉS A fékrendszer maximális hatékony-
ságának elérése érdekében szükséges (új gépkocsinál, illetve
fékbetét vagy féktárcsa csere után) egy kb. 500 km-es bejára-
tási periódus: ilyenkor nem ajánlottak a hirtelen, ismétlődő
és hosszantartó fékezések.
