1
CONHECIMENTO DO VEÍCULO9

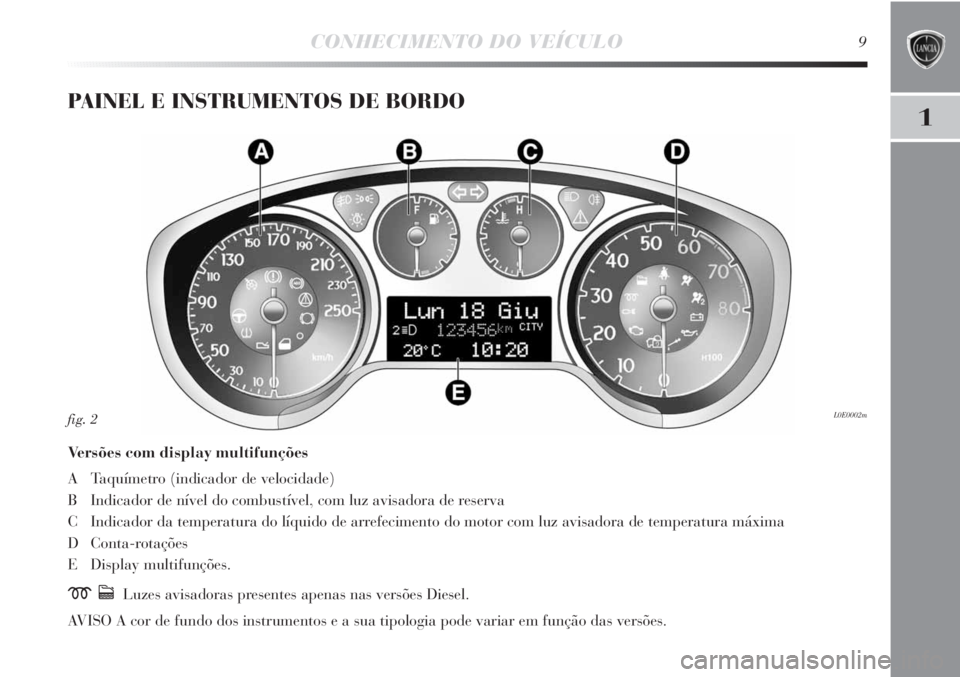

PAINEL E INSTRUMENTOS DE BORDO
Versões com display multifunções
A Taquímetro (indicador de velocidade)
B Indicador de nível do combustível, com luz avisadora de reserva
C Indicador da temperatura do líquido de arrefecimento do motor com luz avisadora de temperatura máxima
D Conta-rotações
E Display multifunções.
mcLuzes avisadoras presentes apenas nas versões Diesel.
AVISO A cor de fundo dos instrumentos e a sua tipologia pode variar em função das versões.
L0E0002mfig. 2
Page 12 of 295
10CONHECIMENTO DO VEÍCULO

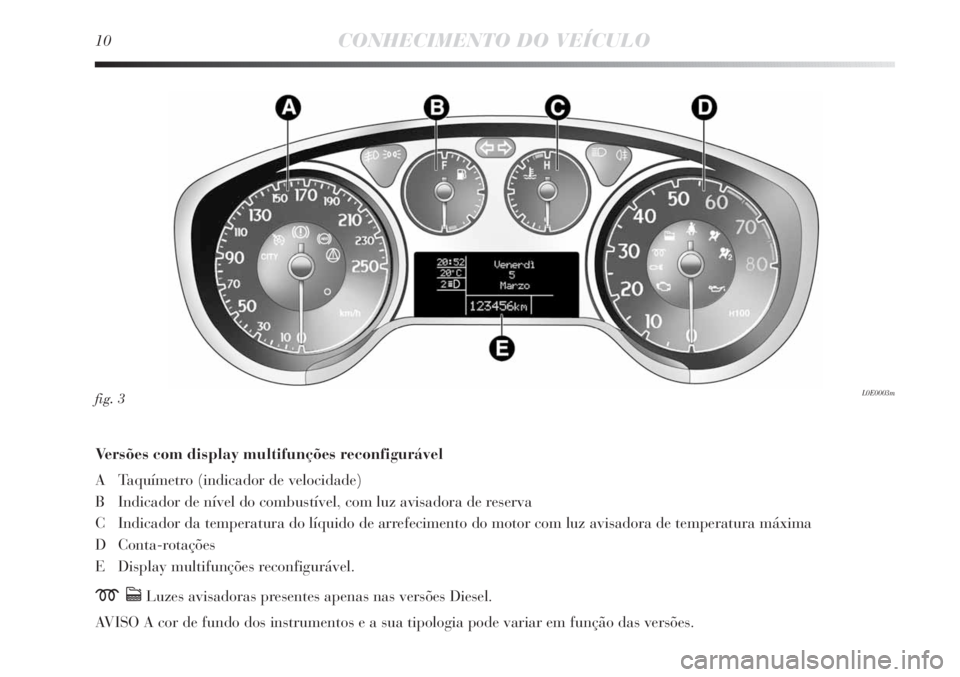

Versões com display multifunções reconfigurável
A Taquímetro (indicador de velocidade)
B Indicador de nível do combustível, com luz avisadora de reserva
C Indicador da temperatura do líquido de arrefecimento do motor com luz avisadora de temperatura máxima
D Conta-rotações
E Display multifunções reconfigurável.
mcLuzes avisadoras presentes apenas nas versões Diesel.
AVISO A cor de fundo dos instrumentos e a sua tipologia pode variar em função das versões.
fig. 3L0E0003m

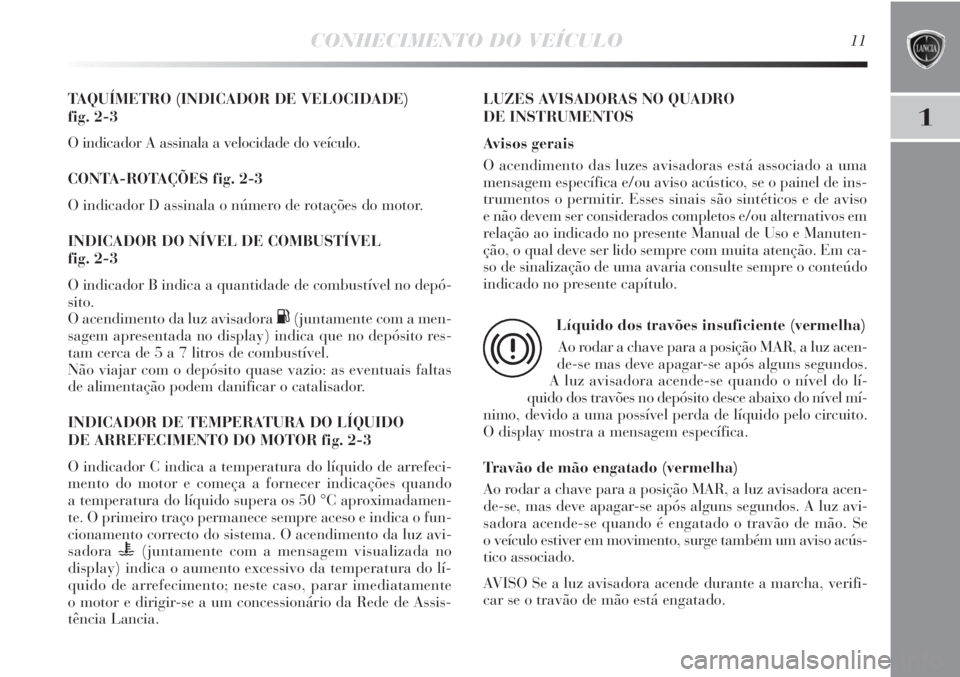

Page 13 of 295
CONHECIMENTO DO VEÍCULO11
1
TAQUÍMETRO (INDICADOR DE VELOCIDADE)
fig. 2-3
O indicador A assinala a velocidade do veículo.
CONTA-ROTAÇÕES fig. 2-3
O indicador D assinala o número de rotações do motor.
INDICADOR DO NÍVEL DE COMBUSTÍVEL
fig. 2-3
O indicador B indica a quantidade de combustível no depó-
sito.
O acendimento da luz avisadora
K(juntamente com a men-
sagem apresentada no display) indica que no depósito res-
tam cerca de 5 a 7 litros de combustível.
Não viajar com o depósito quase vazio: as eventuais faltas
de alimentação podem danificar o catalisador.
INDICADOR DE TEMPERATURA DO LÍQUIDO
DE ARREFECIMENTO DO MOTOR fig. 2-3
O indicador C indica a temperatura do líquido de arrefeci-
mento do motor e começa a fornecer indicações quando
a temperatura do líquido supera os 50 °C aproximadamen-
te. O primeiro traço permanece sempre aceso e indica o fun-
cionamento correcto do sistema. O acendimento da luz avi-
sadora
u(juntamente com a mensagem visualizada no
display) indica o aumento excessivo da temperatura do lí-
quido de arrefecimento; neste caso, parar imediatamente
o motor e dirigir-se a um concessionário da Rede de Assis-
tência Lancia.LUZES AVISADORAS NO QUADRO
DE INSTRUMENTOS
Avisos gerais
O acendimento das luzes avisadoras está associado a uma
mensagem específica e/ou aviso acústico, se o painel de ins-
trumentos o permitir. Esses sinais são sintéticos e de aviso
e não devem ser considerados completos e/ou alternativos em
relação ao indicado no presente Manual de Uso e Manuten-
ção, o qual deve ser lido sempre com muita atenção. Em ca-
so de sinalização de uma avaria consulte sempre o conteúdo
indicado no presente capítulo.
Líquido dos travões insuficiente (vermelha)
Ao rodar a chave para a posição MAR, a luz acen-
de-se mas deve apagar-se após alguns segundos.
A luz avisadora acende-se quando o nível do lí-
quido dos travões no depósito desce abaixo do nível mí-
nimo, devido a uma possível perda de líquido pelo circuito.
O display mostra a mensagem específica.
Travão de mão engatado (vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acen-
de-se, mas deve apagar-se após alguns segundos. A luz avi-
sadora acende-se quando é engatado o travão de mão. Se
o veículo estiver em movimento, surge também um aviso acús-
tico associado.
AVISO Se a luz avisadora acende durante a marcha, verifi-
car se o travão de mão está engatado.
x
Page 14 of 295
12CONHECIMENTO DO VEÍCULO
Se a luz avisadora xacender em andamento
(juntamente com a mensagem visualizada no
display), parar imediatamente e dirigir-se a um con-
cessionário da Rede de Assistência Lancia.

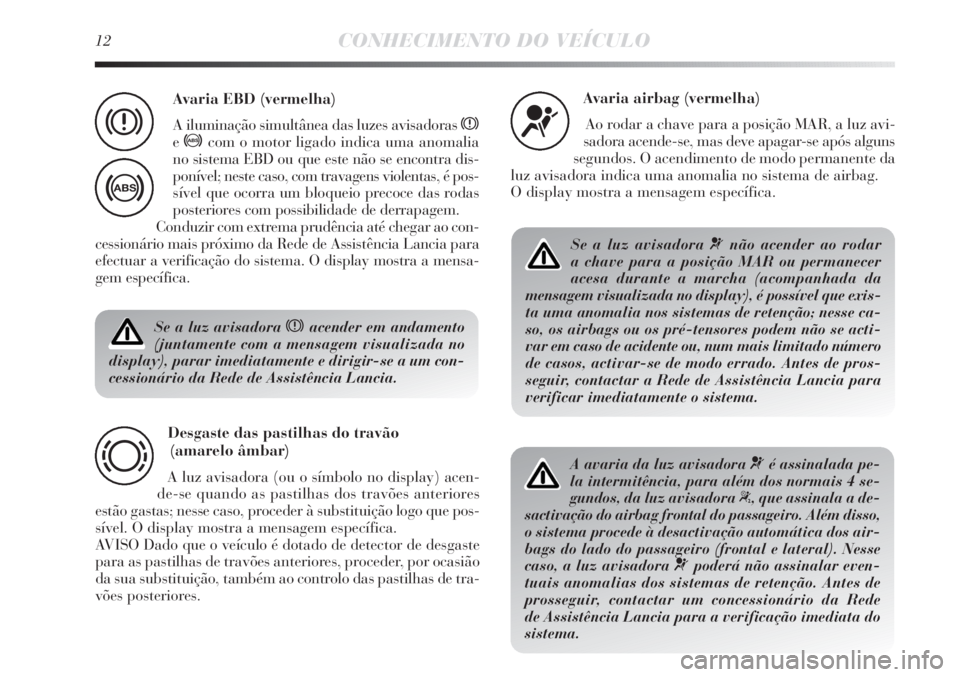

Desgaste das pastilhas do travão
(amarelo âmbar)
A luz avisadora (ou o símbolo no display) acen-
de-se quando as pastilhas dos travões anteriores
estão gastas; nesse caso, proceder à substituição logo que pos-
sível. O display mostra a mensagem específica.
AVISO Dado que o veículo é dotado de detector de desgaste
para as pastilhas de travões anteriores, proceder, por ocasião
da sua substituição, também ao controlo das pastilhas de tra-
vões posteriores.
d
Avaria airbag (vermelha)
Ao rodar a chave para a posição MAR, a luz avi-
sadora acende-se, mas deve apagar-se após alguns
segundos. O acendimento de modo permanente da
luz avisadora indica uma anomalia no sistema de airbag.
O display mostra a mensagem específica.
¬
Se a luz avisadora ¬não acender ao rodar
a chave para a posição MAR ou permanecer
acesa durante a marcha (acompanhada da
mensagem visualizada no display), é possível que exis-
ta uma anomalia nos sistemas de retenção; nesse ca-
so, os airbags ou os pré-tensores podem não se acti-
var em caso de acidente ou, num mais limitado número
de casos, activar-se de modo errado. Antes de pros-
seguir, contactar a Rede de Assistência Lancia para
verificar imediatamente o sistema.
A avaria da luz avisadora Ž assinalada pe-
la intermitência, para além dos normais 4 se-
gundos, da luz avisadora
“, que assinala a de-
sactivação do airbag frontal do passageiro. Além disso,
o sistema procede à desactivação automática dos air-
bags do lado do passageiro (frontal e lateral). Nesse
caso, a luz avisadora
¬poderá não assinalar even-
tuais anomalias dos sistemas de retenção. Antes de
prosseguir, contactar um concessionário da Rede
de Assistência Lancia para a verificação imediata do
sistema.
Avaria EBD (vermelha)
A iluminação simultânea das luzes avisadoras
x
e>com o motor ligado indica uma anomalia
no sistema EBD ou que este não se encontra dis-
ponível; neste caso, com travagens violentas, é pos-
sível que ocorra um bloqueio precoce das rodas
posteriores com possibilidade de derrapagem.
Conduzir com extrema prudência até chegar ao con-
cessionário mais próximo da Rede de Assistência Lancia para
efectuar a verificação do sistema. O display mostra a mensa-
gem específica.x
>
Page 15 of 295
CONHECIMENTO DO VEÍCULO13
1
Airbag lado do passageiro/airbags laterais
desactivados (amarelo âmbar)
A luz avisadora
“acende-se ao desactivar
o airbag frontal do lado do passageiro e o airbag
lateral. Com os airbags frontais do passageiro activos, ao ro-
dar a chave para a posição MAR, a luz avisadora
“acende-
se no modo fixo durante cerca de 4 segundos, no modo in-
termitente durante os 4 segundos seguintes e depois deve
apagar-se.
“
A avaria da luz avisadora “é assinalada atra-
vés da iluminação da luz avisadora
¬. Além
disso, o sistema de airbag permite a desactiva-
ção automática dos airbags do lado do passageiro
(frontal e lateral para versões e mercados onde pre-
visto). Antes de prosseguir, contactar um concessioná-
rio da Rede de Assistência Lancia para a verificação
imediata do sistema.
Cintos de segurança não apertados
(vermelha)
A luz avisadora acende-se no modo permanente
com o veículo parado e o cinto de segurança do la-
do do condutor incorrectamente apertado. A luz avisadora
acende-se de forma intermitente, juntamente com um avisa-
dor acústico (buzzer) quando, com o veículo em movimento,
os cintos de segurança dos lugares anteriores não estão cor-
rectamente apertados.
O avisador acústico (buzzer) do sistema S.B.R. (Seat Belt Re-
minder) pode ser desactivado de modo permanente unicamente
pela Rede de Assistência Lancia.
É possível reactivar o sistema através do Menu de Set-up.
<
Carga insuficiente da bateria (vermelha)
Ao rodar a chave para a posição MAR, acende-sea
luz avisadora, mas deve apagar-se após o arran-
que do motor (com o motor ao ralenti é admitido
um breve atraso na desligação).Se a luz avisadora acender,
fixa ou intermitente, dirigir-se imediatamente a um conces-
sionário da Rede de Assistência Lancia.
w
Acesa fixa:insuficiente pressão do óleo do
motor (vermelha)
Acesa intermitente: óleo do motor degradado
(apenas versões Multijet com DPF – vermelha)
Ao rodar a chave para a posição MAR, a luz avisadora acen-
de-se mas deve apagar-se assim que o motor estiver ligado.
1. Pressão do óleo do motor insuficiente
A luz avisadora acende-se de modo fixo juntamente (para
versões/mercados onde previsto) com a mensagem visuali-
zada no display quando o sistema detecta uma pressão in-
suficiente do óleo do motor.
v
Se a luz avisadora vse acende em anda-
mento (nalgumas versões acompanhada da
mensagem visualizada pelo display) desligar
imediatamente o motor e contactar a Rede de Assis-
tência Lancia.
Page 16 of 295

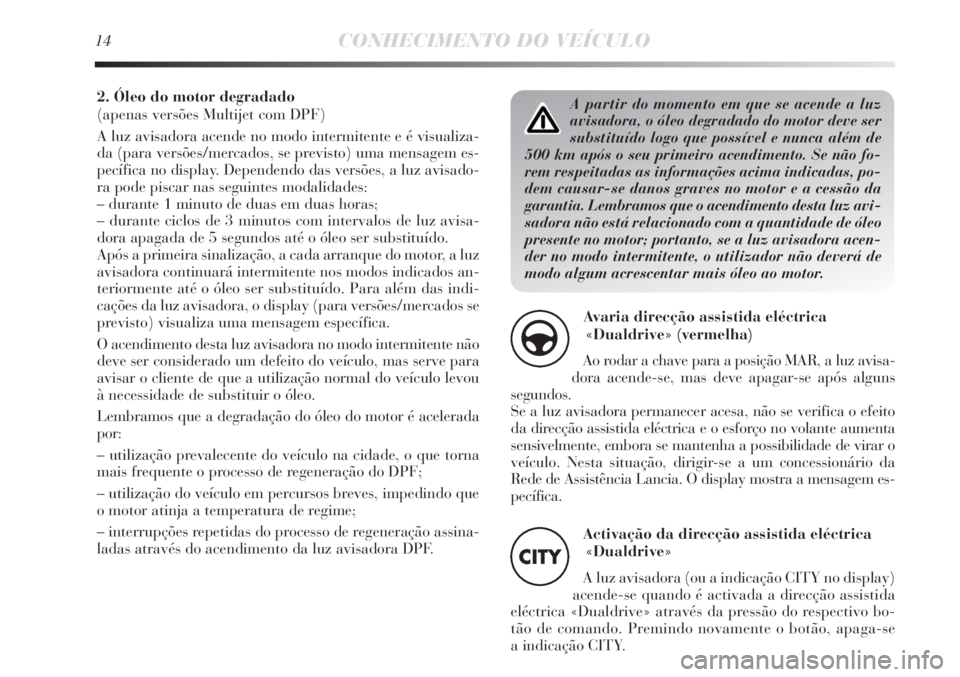

A partir do momento em que se acende a luz
avisadora, o óleo degradado do motor deve ser
substituído logo que possível e nunca além de
500 km após o seu primeiro acendimento. Se não fo-
rem respeitadas as informações acima indicadas, po-
dem causar-se danos graves no motor e a cessão da
garantia. Lembramos que o acendimento desta luz avi-
sadora não está relacionado com a quantidade de óleo
presente no motor; portanto, se a luz avisadora acen-
der no modo intermitente, o utilizador não deverá de
modo algum acrescentar mais óleo ao motor.
14CONHECIMENTO DO VEÍCULO
Avaria direcção assistida eléctrica
«Dualdrive» (vermelha)
Ao rodar a chave para a posição MAR, a luz avisa-
dora acende-se, mas deve apagar-se após alguns
segundos.
Se a luz avisadora permanecer acesa, não se verifica o efeito
da direcção assistida eléctrica e o esforço no volante aumenta
sensivelmente, embora se mantenha a possibilidade de virar o
veículo. Nesta situação, dirigir-se a um concessionário da
Rede de Assistência Lancia. O display mostra a mensagem es-
pecífica.
g
Activação da direcção assistida eléctrica
«Dualdrive»
A luz avisadora (ou a indicação CITY no display)
acende-se quando é activada a direcção assistida
eléctrica «Dualdrive» através da pressão do respectivo bo-
tão de comando. Premindo novamente o botão, apaga-se
a indicação CITY.
CITY
2. Óleo do motor degradado
(apenas versões Multijet com DPF)
A luz avisadora acende no modo intermitente e é visualiza-
da (para versões/mercados, se previsto) uma mensagem es-
pecífica no display. Dependendo das versões, a luz avisado-
ra pode piscar nas seguintes modalidades:
– durante 1 minuto de duas em duas horas;
– durante ciclos de 3 minutos com intervalos de luz avisa-
dora apagada de 5 segundos até o óleo ser substituído.
Após a primeira sinalização, a cada arranque do motor, a luz
avisadora continuará intermitente nos modos indicados an-
teriormente até o óleo ser substituído. Para além das indi-
cações da luz avisadora, o display (para versões/mercados se
previsto) visualiza uma mensagem específica.
O acendimento desta luz avisadora no modo intermitente não
deve ser considerado um defeito do veículo, mas serve para
avisar o cliente de que a utilização normal do veículo levou
à necessidade de substituir o óleo.
Lembramos que a degradação do óleo do motor é acelerada
por:
– utilização prevalecente do veículo na cidade, o que torna
mais frequente o processo de regeneração do DPF;
– utilização do veículo em percursos breves, impedindo que
o motor atinja a temperatura de regime;
– interrupções repetidas do processo de regeneração assina-
ladas através do acendimento da luz avisadora DPF.
Page 17 of 295
CONHECIMENTO DO VEÍCULO15
1

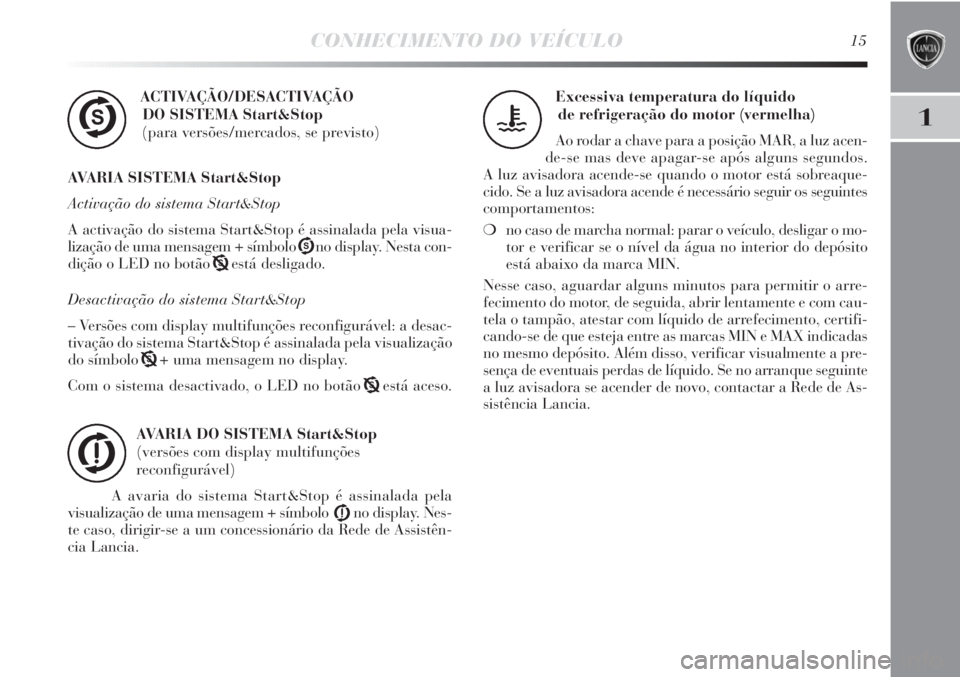

ACTIVAÇÃO/DESACTIVAÇÃO
DO SISTEMA Start&Stop
(para versões/mercados, se previsto)
AVARIA SISTEMA Start&Stop
Activação do sistema Start&Stop
A activação do sistema Start&Stop é assinalada pela visua-
lização de uma mensagem + símbolo Uno display. Nesta con-
dição o LED no botão Testá desligado.
Desactivação do sistema Start&Stop
– Versões com display multifunções reconfigurável: a desac-
tivação do sistema Start&Stop é assinalada pela visualização
do símbolo T+ uma mensagem no display.
Com o sistema desactivado, o LED no botão Testá aceso.
AVARIA DO SISTEMA Start&Stop
(versões com display multifunções
reconfigurável)
A avaria do sistema Start&Stop é assinalada pela
visualização de uma mensagem + símbolo jno display. Nes-
te caso, dirigir-se a um concessionário da Rede de Assistên-
cia Lancia.
U
j
Excessiva temperatura do líquido
de refrigeração do motor (vermelha)
Ao rodar a chave para a posição MAR, a luz acen-
de-se mas deve apagar-se após alguns segundos.
A luz avisadora acende-se quando o motor está sobreaque-
cido. Se a luz avisadora acende é necessário seguir os seguintes
comportamentos:
❍no caso de marcha normal: parar o veículo, desligar o mo-
tor e verificar se o nível da água no interior do depósito
está abaixo da marca MIN.
Nesse caso, aguardar alguns minutos para permitir o arre-
fecimento do motor, de seguida, abrir lentamente e com cau-
tela o tampão, atestar com líquido de arrefecimento, certifi-
cando-se de que esteja entre as marcas MIN e MAX indicadas
no mesmo depósito. Além disso, verificar visualmente a pre-
sença de eventuais perdas de líquido. Se no arranque seguinte
a luz avisadora se acender de novo, contactar a Rede de As-
sistência Lancia.
u
Page 18 of 295

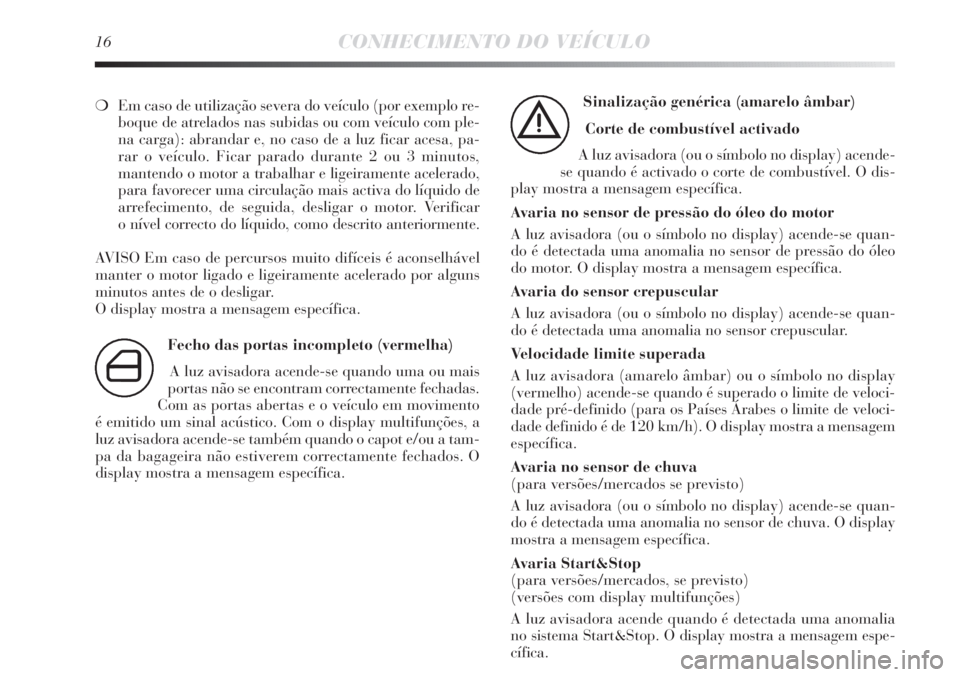

16CONHECIMENTO DO VEÍCULO
❍Em caso de utilização severa do veículo (por exemplo re-
boque de atrelados nas subidas ou com veículo com ple-
na carga): abrandar e, no caso de a luz ficar acesa, pa-
rar o veículo. Ficar parado durante 2 ou 3 minutos,
mantendo o motor a trabalhar e ligeiramente acelerado,
para favorecer uma circulação mais activa do líquido de
arrefecimento, de seguida, desligar o motor. Verificar
o nível correcto do líquido, como descrito anteriormente.
AVISO Em caso de percursos muito difíceis é aconselhável
manter o motor ligado e ligeiramente acelerado por alguns
minutos antes de o desligar.
O display mostra a mensagem específica.
Fecho das portas incompleto (vermelha)
A luz avisadora acende-se quando uma ou mais
portas não se encontram correctamente fechadas.
Com as portas abertas e o veículo em movimento
é emitido um sinal acústico. Com o display multifunções, a
luz avisadora acende-se também quando o capot e/ou a tam-
pa da bagageira não estiverem correctamente fechados. O
display mostra a mensagem específica.
´
Sinalização genérica (amarelo âmbar)
Corte de combustível activado
A luz avisadora (ou o símbolo no display) acende-
se quando é activado o corte de combustível. O dis-
play mostra a mensagem específica.
Avaria no sensor de pressão do óleo do motor
A luz avisadora (ou o símbolo no display) acende-se quan-
do é detectada uma anomalia no sensor de pressão do óleo
do motor. O display mostra a mensagem específica.
Avaria do sensor crepuscular
A luz avisadora (ou o símbolo no display) acende-se quan-
do é detectada uma anomalia no sensor crepuscular.
Velocidade limite superada
A luz avisadora (amarelo âmbar) ou o símbolo no display
(vermelho) acende-se quando é superado o limite de veloci-
dade pré-definido (para os Países Árabes o limite de veloci-
dade definido é de 120 km/h). O display mostra a mensagem
específica.
Avaria no sensor de chuva
(para versões/mercados se previsto)
A luz avisadora (ou o símbolo no display) acende-se quan-
do é detectada uma anomalia no sensor de chuva. O display
mostra a mensagem específica.
Avaria Start&Stop
(para versões/mercados, se previsto)
(versões com display multifunções)
A luz avisadora acende quando é detectada uma anomalia
no sistema Start&Stop. O display mostra a mensagem espe-
cífica.
è
Page 19 of 295

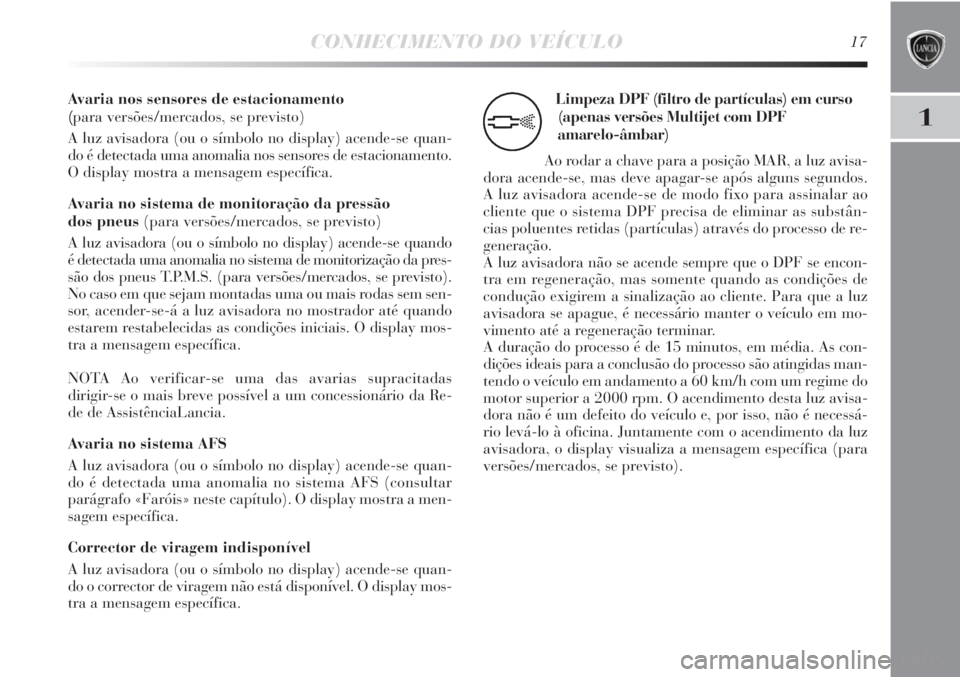

CONHECIMENTO DO VEÍCULO17
1
Avaria nos sensores de estacionamento
(para versões/mercados, se previsto)
A luz avisadora (ou o símbolo no display) acende-se quan-
do é detectada uma anomalia nos sensores de estacionamento.
O display mostra a mensagem específica.
Avaria no sistema de monitoração da pressão
dos pneus (para versões/mercados, se previsto)
A luz avisadora (ou o símbolo no display) acende-se quando
é detectada uma anomalia no sistema de monitorização da pres-
são dos pneus T.P.M.S. (para versões/mercados, se previsto).
No caso em que sejam montadas uma ou mais rodas sem sen-
sor, acender-se-á a luz avisadora no mostrador até quando
estarem restabelecidas as condições iniciais. O display mos-
tra a mensagem específica.
NOTA Ao verificar-se uma das avarias supracitadas
dirigir-se o mais breve possível a um concessionário da Re-
de de AssistênciaLancia.
Avaria no sistema AFS
A luz avisadora (ou o símbolo no display) acende-se quan-
do é detectada uma anomalia no sistema AFS (consultar
parágrafo «Faróis» neste capítulo). O display mostra a men-
sagem específica.
Corrector de viragem indisponível
A luz avisadora (ou o símbolo no display) acende-se quan-
do o corrector de viragem não está disponível. O display mos-
tra a mensagem específica.Limpeza DPF (filtro de partículas) em curso
(apenas versões Multijet com DPF
amarelo-âmbar)
Ao rodar a chave para a posição MAR, a luz avisa-
dora acende-se, mas deve apagar-se após alguns segundos.
A luz avisadora acende-se de modo fixo para assinalar ao
cliente que o sistema DPF precisa de eliminar as substân-
cias poluentes retidas (partículas) através do processo de re-
generação.
A luz avisadora não se acende sempre que o DPF se encon-
tra em regeneração, mas somente quando as condições de
condução exigirem a sinalização ao cliente. Para que a luz
avisadora se apague, é necessário manter o veículo em mo-
vimento até a regeneração terminar.
A duração do processo é de 15 minutos, em média. As con-
dições ideais para a conclusão do processo são atingidas man-
tendo o veículo em andamento a 60 km/h com um regime do
motor superior a 2000 rpm. O acendimento desta luz avisa-
dora não é um defeito do veículo e, por isso, não é necessá-
rio levá-lo à oficina. Juntamente com o acendimento da luz
avisadora, o display visualiza a mensagem específica (para
versões/mercados, se previsto).
h
Page 20 of 295

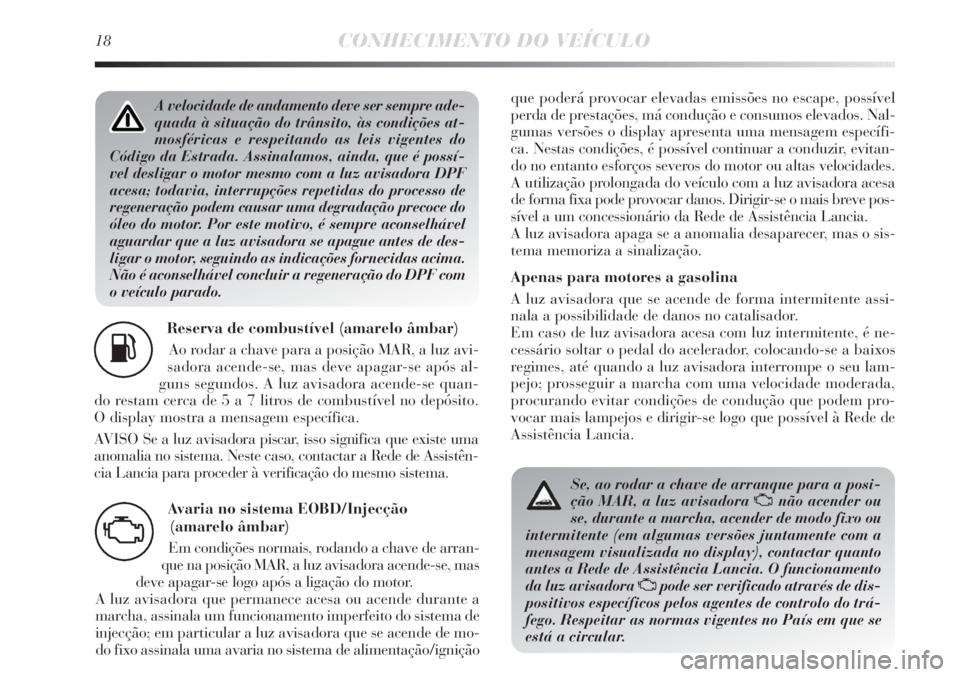

18CONHECIMENTO DO VEÍCULO
Reserva de combustível (amarelo âmbar)
Ao rodar a chave para a posição MAR, a luz avi-
sadora acende-se, mas deve apagar-se após al-
guns segundos. A luz avisadora acende-se quan-
do restam cerca de 5 a 7 litros de combustível no depósito.
O display mostra a mensagem específica.
AVISO Se a luz avisadora piscar, isso significa que existe uma
anomalia no sistema. Neste caso, contactar a Rede de Assistên-
cia Lancia para proceder à verificação do mesmo sistema.
K
A velocidade de andamento deve ser sempre ade-
quada à situação do trânsito, às condições at-
mosféricas e respeitando as leis vigentes do
Código da Estrada. Assinalamos, ainda, que é possí-
vel desligar o motor mesmo com a luz avisadora DPF
acesa; todavia, interrupções repetidas do processo de
regeneração podem causar uma degradação precoce do
óleo do motor. Por este motivo, é sempre aconselhável
aguardar que a luz avisadora se apague antes de des-
ligar o motor, seguindo as indicações fornecidas acima.
Não é aconselhável concluir a regeneração do DPF com
o veículo parado.que poderá provocar elevadas emissões no escape, possível
perda de prestações, má condução e consumos elevados. Nal-
gumas versões o display apresenta uma mensagem específi-
ca. Nestas condições, é possível continuar a conduzir, evitan-
do no entanto esforços severos do motor ou altas velocidades.
A utilização prolongada do veículo com a luz avisadora acesa
de forma fixa pode provocar danos. Dirigir-se o mais breve pos-
sível a um concessionário da Rede de Assistência Lancia.
A luz avisadora apaga se a anomalia desaparecer, mas o sis-
tema memoriza a sinalização.
Apenas para motores a gasolina
A luz avisadora que se acende de forma intermitente assi-
nala a possibilidade de danos no catalisador.
Em caso de luz avisadora acesa com luz intermitente, é ne-
cessário soltar o pedal do acelerador, colocando-se a baixos
regimes, até quando a luz avisadora interrompe o seu lam-
pejo; prosseguir a marcha com uma velocidade moderada,
procurando evitar condições de condução que podem pro-
vocar mais lampejos e dirigir-se logo que possível à Rede de
Assistência Lancia.
Avaria no sistema EOBD/Injecção
(amarelo âmbar)
Em condições normais, rodando a chave de arran-
que na posição MAR, a luz avisadora acende-se, mas
deve apagar-se logo após a ligação do motor.
A luz avisadora que permanece acesa ou acende durante a
marcha, assinala um funcionamento imperfeito do sistema de
injecção; em particular a luz avisadora que se acende de mo-
do fixo assinala uma avaria no sistema de alimentação/ignição
U
Se, ao rodar a chave de arranque para a posi-
ção MAR, a luz avisadora Unão acender ou
se, durante a marcha, acender de modo fixo ou
intermitente (em algumas versões juntamente com a
mensagem visualizada no display), contactar quanto
antes a Rede de Assistência Lancia. O funcionamento
da luz avisadora Upode ser verificado através de dis-
positivos específicos pelos agentes de controlo do trá-
fego. Respeitar as normas vigentes no País em que se
está a circular.
