Lancia Delta 2013 Manual de Uso e Manutenção (in Portuguese)

–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
ALED
LED
D1S(*) / H7
H1(*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
55 W
55 W
24 W
–
5 W
–
–
5 W
55 W
16 W
16 W
–
5 W
5 W
5 W
Lâmpadas Tipo Potência Refª. figura
Posição anterior/Luzes diurnas
Luzes de presença posteriores
Faróis de médios
Máximos
Indicador de direcção anterior
Indicador de direcção posterior
Indicador de direcção lateral
Stop
3° Stop
Matrícula
Faróis de nevoeiro
Farol de nevoeiro traseiro
Marcha-atrás
Plafonier dianteiro (LED brancos)
Plafonier posterior
Plafonier bagageira/
gaveta porta-objectos
Plafonier das luzes de poças
EM EMERGÊNCIA209
4
(*) Lâmpada de descarga de gás Xénon

210EM EMERGÊNCIA

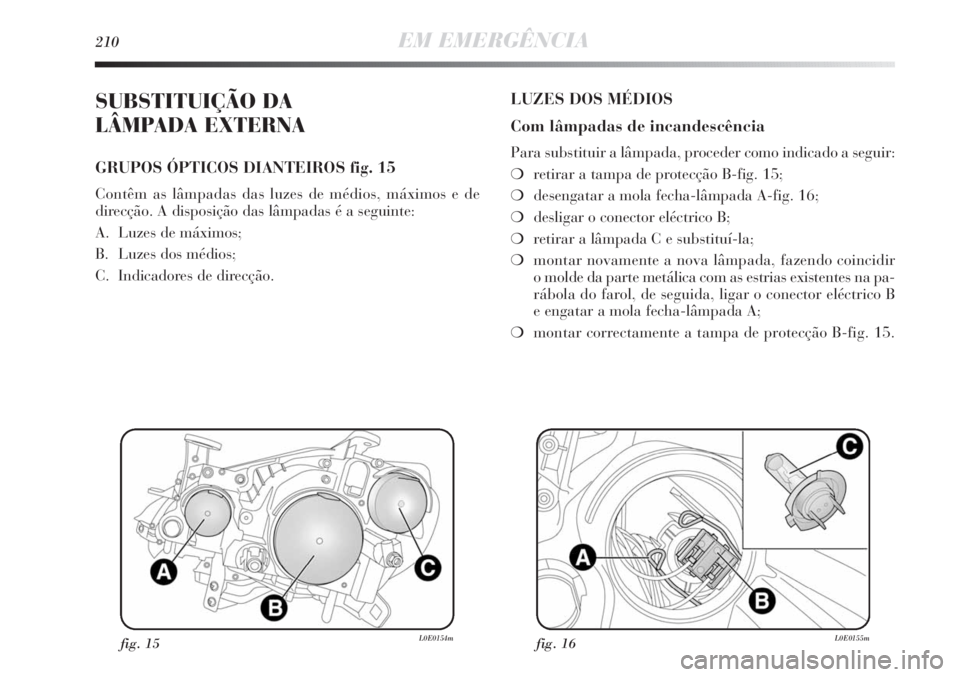

SUBSTITUIÇÃO DA
LÂMPADA EXTERNA
GRUPOS ÓPTICOS DIANTEIROS fig. 15
Contêm as lâmpadas das luzes de médios, máximos e de
direcção. A disposição das lâmpadas é a seguinte:
A. Luzes de máximos;
B. Luzes dos médios;
C. Indicadores de direcção.
LUZES DOS MÉDIOS
Com lâmpadas de incandescência
Para substituir a lâmpada, proceder como indicado a seguir:
❍retirar a tampa de protecção B-fig. 15;
❍desengatar a mola fecha-lâmpada A-fig. 16;
❍desligar o conector eléctrico B;
❍retirar a lâmpada C e substituí-la;
❍montar novamente a nova lâmpada, fazendo coincidir
o molde da parte metálica com as estrias existentes na pa-
rábola do farol, de seguida, ligar o conector eléctrico B
e engatar a mola fecha-lâmpada A;
❍montar correctamente a tampa de protecção B-fig. 15.
fig. 15L0E0154mfig. 16L0E0155m

EM EMERGÊNCIA211
4

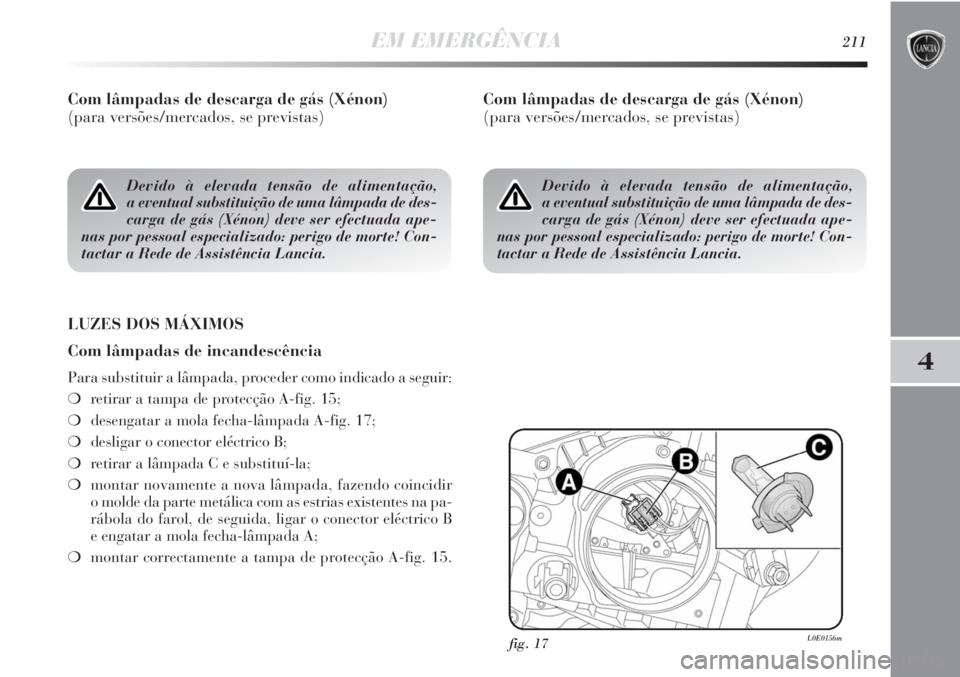

Com lâmpadas de descarga de gás (Xénon)
(para versões/mercados, se previstas)
LUZES DOS MÁXIMOS
Com lâmpadas de incandescência
Para substituir a lâmpada, proceder como indicado a seguir:
❍retirar a tampa de protecção A-fig. 15;
❍desengatar a mola fecha-lâmpada A-fig. 17;
❍desligar o conector eléctrico B;
❍retirar a lâmpada C e substituí-la;
❍montar novamente a nova lâmpada, fazendo coincidir
o molde da parte metálica com as estrias existentes na pa-
rábola do farol, de seguida, ligar o conector eléctrico B
e engatar a mola fecha-lâmpada A;
❍montar correctamente a tampa de protecção A-fig. 15.
fig. 17L0E0156m
Devido à elevada tensão de alimentação,
a eventual substituição de uma lâmpada de des-
carga de gás (Xénon) deve ser efectuada ape-
nas por pessoal especializado: perigo de morte! Con-
tactar a Rede de Assistência Lancia.
Com lâmpadas de descarga de gás (Xénon)
(para versões/mercados, se previstas)
Devido à elevada tensão de alimentação,
a eventual substituição de uma lâmpada de des-
carga de gás (Xénon) deve ser efectuada ape-
nas por pessoal especializado: perigo de morte! Con-
tactar a Rede de Assistência Lancia.

212EM EMERGÊNCIA

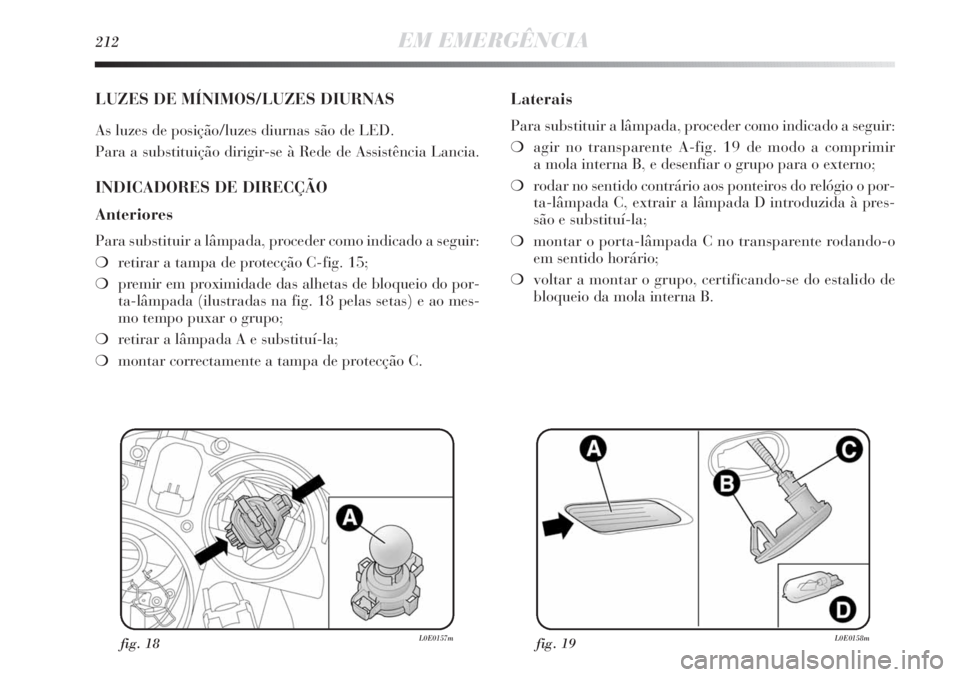

LUZES DE MÍNIMOS/LUZES DIURNAS
As luzes de posição/luzes diurnas são de LED.
Para a substituição dirigir-se à Rede de Assistência Lancia.
INDICADORES DE DIRECÇÃO
Anteriores
Para substituir a lâmpada, proceder como indicado a seguir:
❍retirar a tampa de protecção C-fig. 15;
❍premir em proximidade das alhetas de bloqueio do por-
ta-lâmpada (ilustradas na fig. 18 pelas setas) e ao mes-
mo tempo puxar o grupo;
❍retirar a lâmpada A e substituí-la;
❍montar correctamente a tampa de protecção C.
Laterais
Para substituir a lâmpada, proceder como indicado a seguir:
❍agir no transparente A-fig. 19 de modo a comprimir
a mola interna B, e desenfiar o grupo para o externo;
❍rodar no sentido contrário aos ponteiros do relógio o por-
ta-lâmpada C, extrair a lâmpada D introduzida à pres-
são e substituí-la;
❍montar o porta-lâmpada C no transparente rodando-o
em sentido horário;
❍voltar a montar o grupo, certificando-se do estalido de
bloqueio da mola interna B.
fig. 18L0E0157mfig. 19L0E0158m

EM EMERGÊNCIA213
4

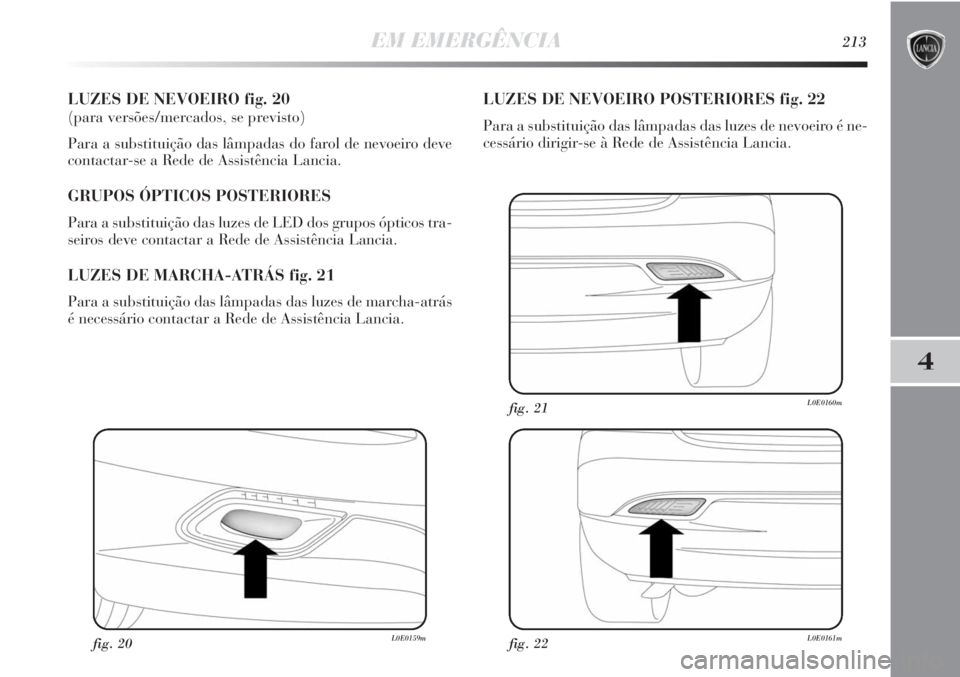

LUZES DE NEVOEIRO fig. 20
(para versões/mercados, se previsto)
Para a substituição das lâmpadas do farol de nevoeiro deve
contactar-se a Rede de Assistência Lancia.
GRUPOS ÓPTICOS POSTERIORES
Para a substituição das luzes de LED dos grupos ópticos tra-
seiros deve contactar a Rede de Assistência Lancia.
LUZES DE MARCHA-ATRÁS fig. 21
Para a substituição das lâmpadas das luzes de marcha-atrás
é necessário contactar a Rede de Assistência Lancia.
LUZES DE NEVOEIRO POSTERIORES fig. 22
Para a substituição das lâmpadas das luzes de nevoeiro é ne-
cessário dirigir-se à Rede de Assistência Lancia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m

214EM EMERGÊNCIA

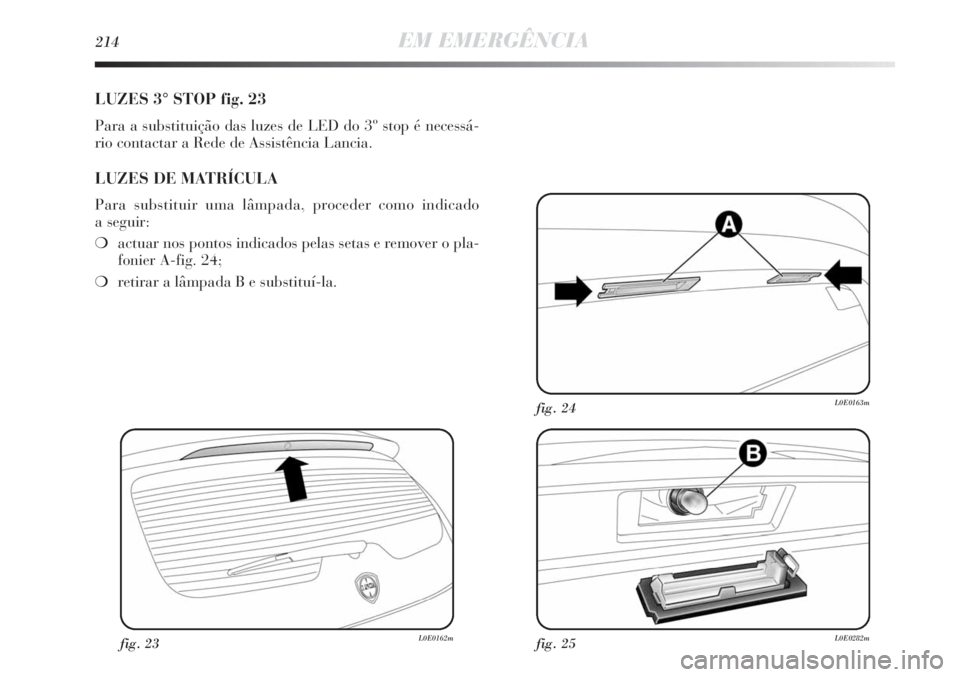

LUZES 3° STOP fig. 23
Para a substituição das luzes de LED do 3º stop é necessá-
rio contactar a Rede de Assistência Lancia.
LUZES DE MATRÍCULA
Para substituir uma lâmpada, proceder como indicado
a seguir:
❍actuar nos pontos indicados pelas setas e remover o pla-
fonier A-fig. 24;
❍retirar a lâmpada B e substituí-la.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m

EM EMERGÊNCIA215
4
fig. 27L0E0166m
fig. 26L0E0165m

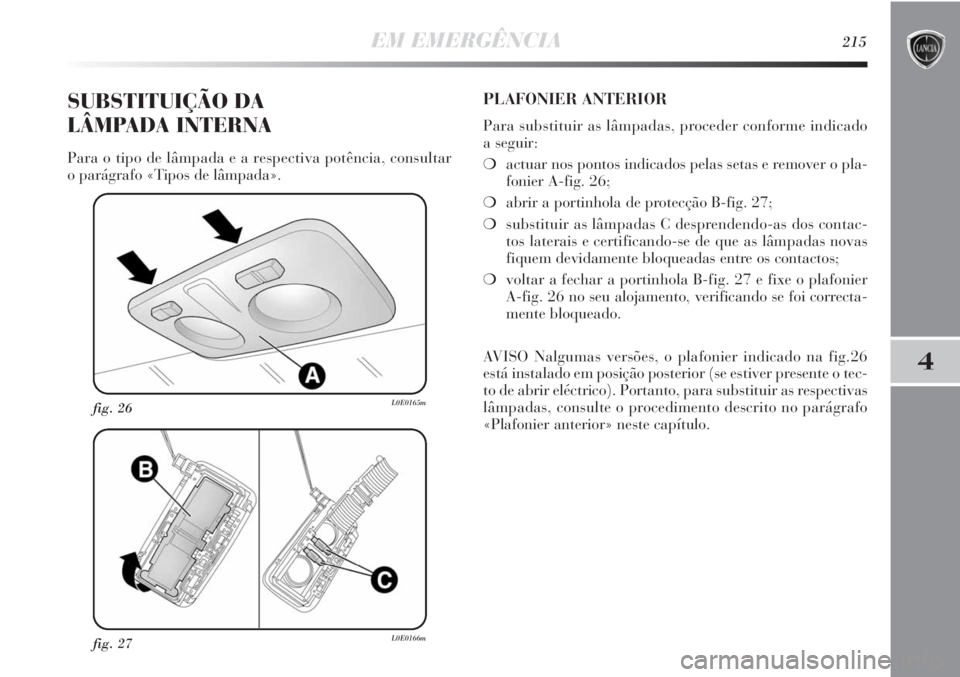

SUBSTITUIÇÃO DA
LÂMPADA INTERNA
Para o tipo de lâmpada e a respectiva potência, consultar
o parágrafo «Tipos de lâmpada».
PLAFONIER ANTERIOR
Para substituir as lâmpadas, proceder conforme indicado
a seguir:
❍actuar nos pontos indicados pelas setas e remover o pla-
fonier A-fig. 26;
❍abrir a portinhola de protecção B-fig. 27;
❍substituir as lâmpadas C desprendendo-as dos contac-
tos laterais e certificando-se de que as lâmpadas novas
fiquem devidamente bloqueadas entre os contactos;
❍voltar a fechar a portinhola B-fig. 27 e fixe o plafonier
A-fig. 26 no seu alojamento, verificando se foi correcta-
mente bloqueado.
AVISO Nalgumas versões, o plafonier indicado na fig.26
está instalado em posição posterior (se estiver presente o tec-
to de abrir eléctrico). Portanto, para substituir as respectivas
lâmpadas, consulte o procedimento descrito no parágrafo
«Plafonier anterior» neste capítulo.

216EM EMERGÊNCIA
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

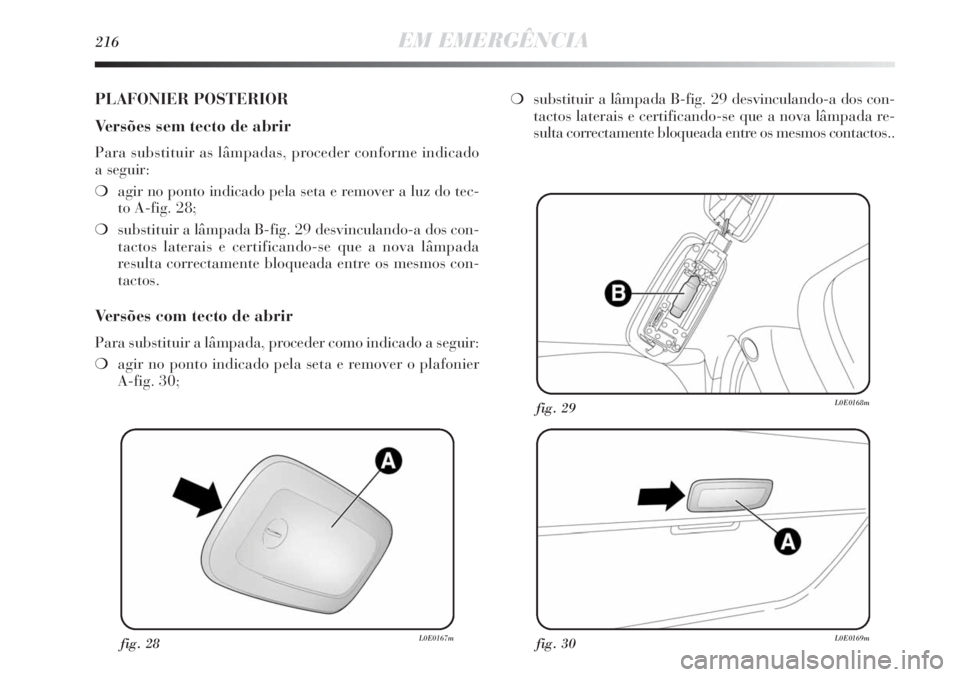

PLAFONIER POSTERIOR
Versões sem tecto de abrir
Para substituir as lâmpadas, proceder conforme indicado
a seguir:
❍agir no ponto indicado pela seta e remover a luz do tec-
to A-fig. 28;
❍substituir a lâmpada B-fig. 29 desvinculando-a dos con-
tactos laterais e certificando-se que a nova lâmpada
resulta correctamente bloqueada entre os mesmos con-
tactos.
Versões com tecto de abrir
Para substituir a lâmpada, proceder como indicado a seguir:
❍agir no ponto indicado pela seta e remover o plafonier
A-fig. 30;❍substituir a lâmpada B-fig. 29 desvinculando-a dos con-
tactos laterais e certificando-se que a nova lâmpada re-
sulta correctamente bloqueada entre os mesmos contactos..

EM EMERGÊNCIA217
4
fig. 32L0E0171mfig. 33L0E0172m

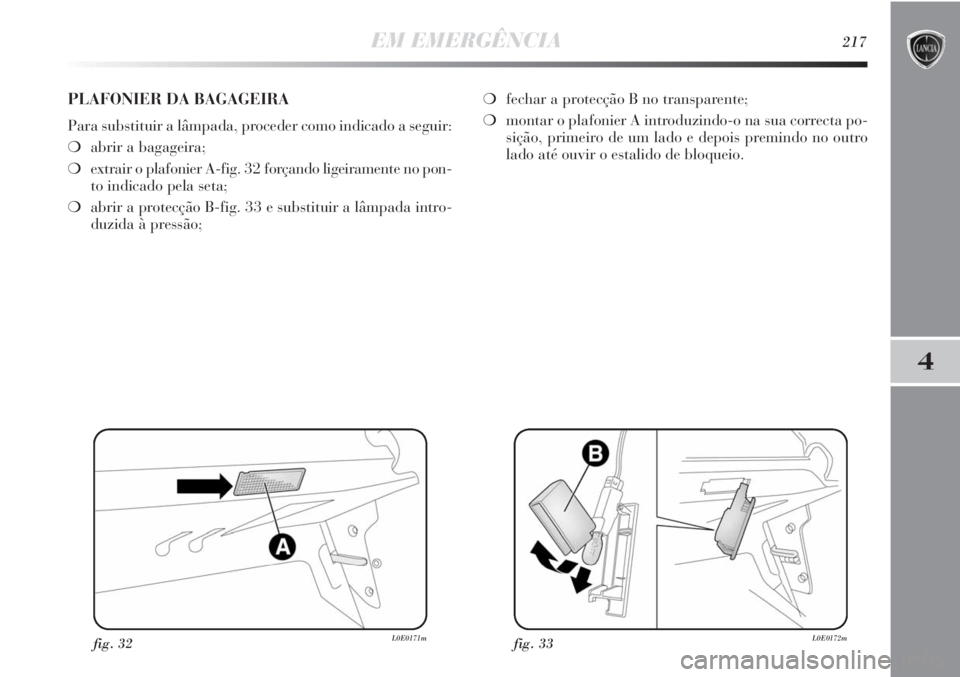

PLAFONIER DA BAGAGEIRA
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a bagageira;
❍extrair o plafonier A-fig. 32 forçando ligeiramente no pon-
to indicado pela seta;
❍abrir a protecção B-fig. 33 e substituir a lâmpada intro-
duzida à pressão;❍fechar a protecção B no transparente;
❍montar o plafonier A introduzindo-o na sua correcta po-
sição, primeiro de um lado e depois premindo no outro
lado até ouvir o estalido de bloqueio.

218EM EMERGÊNCIA
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

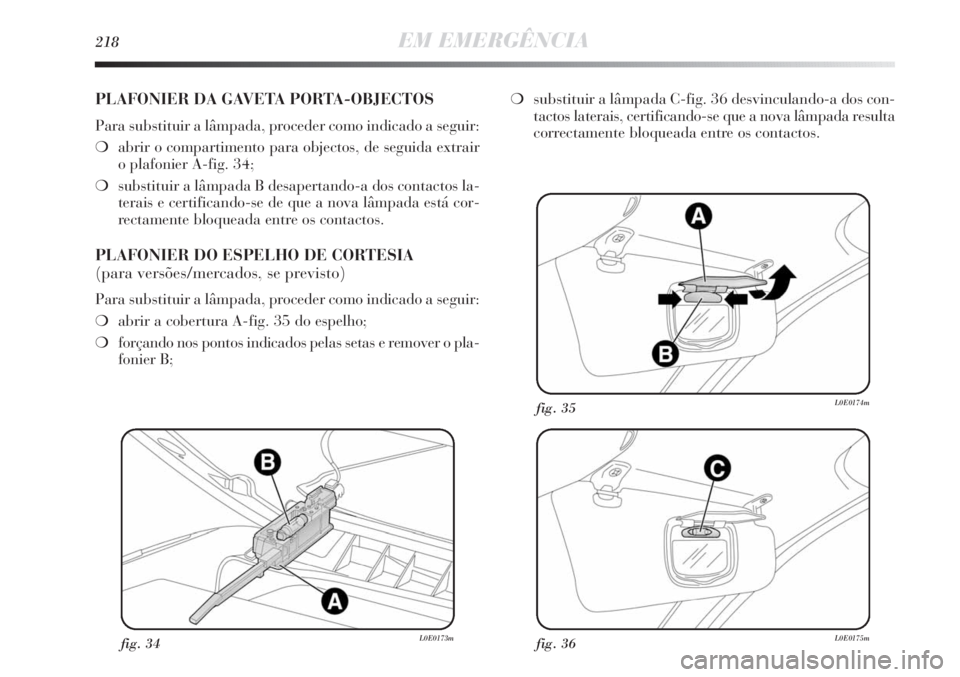

PLAFONIER DA GAVETA PORTA-OBJECTOS
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir o compartimento para objectos, de seguida extrair
o plafonier A-fig. 34;
❍substituir a lâmpada B desapertando-a dos contactos la-
terais e certificando-se de que a nova lâmpada está cor-
rectamente bloqueada entre os contactos.
PLAFONIER DO ESPELHO DE CORTESIA
(para versões/mercados, se previsto)
Para substituir a lâmpada, proceder como indicado a seguir:
❍abrir a cobertura A-fig. 35 do espelho;
❍forçando nos pontos indicados pelas setas e remover o pla-
fonier B;❍substituir a lâmpada C-fig. 36 desvinculando-a dos con-
tactos laterais, certificando-se que a nova lâmpada resulta
correctamente bloqueada entre os contactos.
