IN EMERGENZA219
4
fig. 27L0E0166m
fig. 26L0E0165m

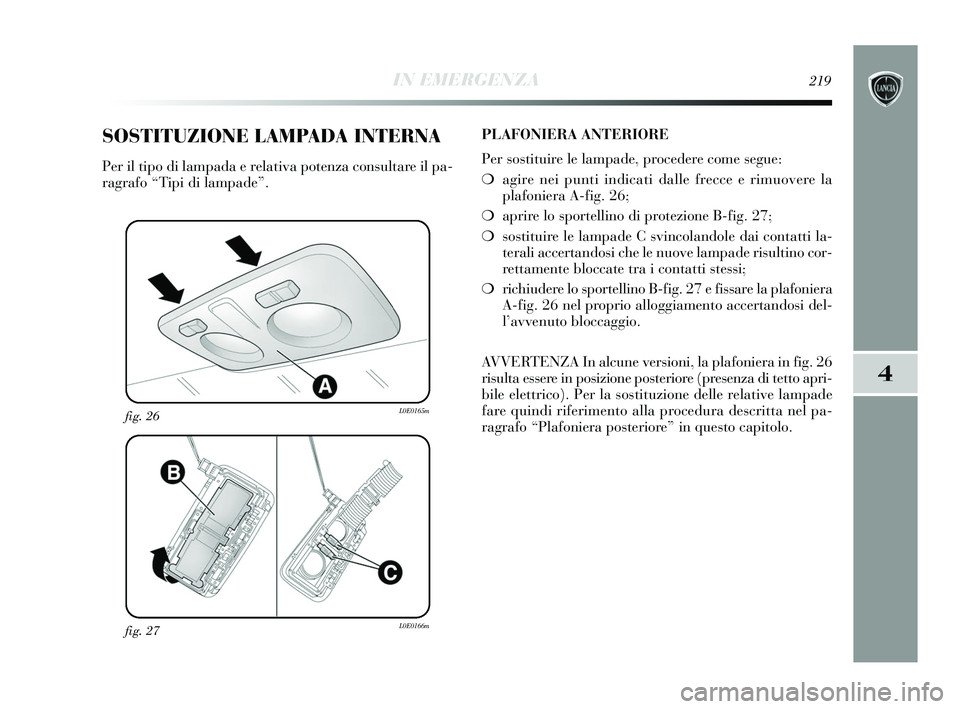

SOSTITUZIONE LAMPADA INTERNA
Per il tipo di lampada e relativa potenza consultare il pa-
ragrafo “Tipi di lampade”.PLAFONIERA ANTERIORE
Per sostituire le lampade, procedere come segue:
❍
agire nei punti indicati dalle frecce e rimuovere la
plafoniera A-fig. 26;
❍ aprire lo sportellino di protezione B-fig. 27;
❍ sostituire le lampade C svincolandole dai contatti la-
terali accertandosi che le nuove lampade risultino cor-
rettamente bloccate tra i contatti stessi;
❍ richiudere lo sportellino B-fig. 27 e fissare la plafoniera
A-fig. 26 nel proprio alloggiamento accertandosi del-
l’avvenuto bloccaggio.
AVVERTENZA In alcune versioni, la plafoniera in fig. 26
risulta essere in posizione posteriore (presenza di tetto apri-
bile elettrico). Per la sostituzione delle relative lampade
fare quindi riferimento alla procedura descritta nel pa-
ragrafo “Plafoniera posteriore” in questo capitolo.
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 219

220IN EMERGENZA
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

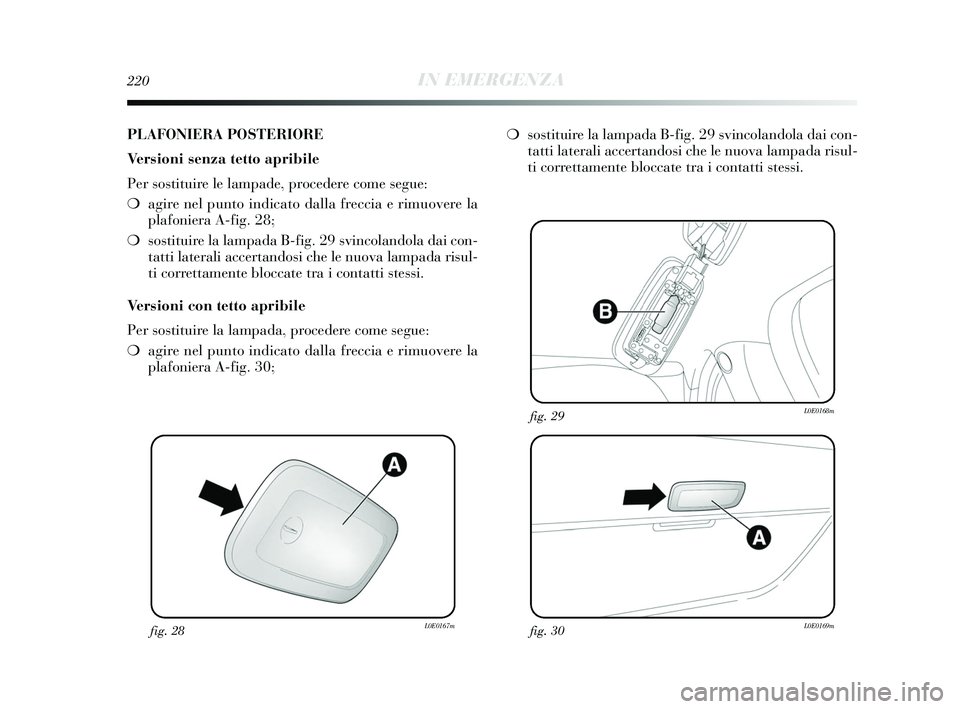

PLAFONIERA POSTERIORE
Versioni senza tetto apribile
Per sostituire le lampade, procedere come segue:
❍agire nel punto indicato dalla freccia e rimuovere la
plafoniera A-fig. 28;
❍ sostituire la lampada B-fig. 29 svincolandola dai con-
tatti laterali accertandosi che le nuova lampada risul-
ti correttamente bloccate tra i contatti stessi.
Versioni con tetto apribile
Per sostituire la lampada, procedere come segue:
❍ agire nel punto indicato dalla freccia e rimuovere la
plafoniera A-fig. 30; ❍
sostituire la lampada B-fig. 29 svincolandola dai con-
tatti laterali accertandosi che le nuova lampada risul-
ti correttamente bloccate tra i contatti stessi.
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 220

IN EMERGENZA221
4
fig. 32L0E0171mfig. 33L0E0172m

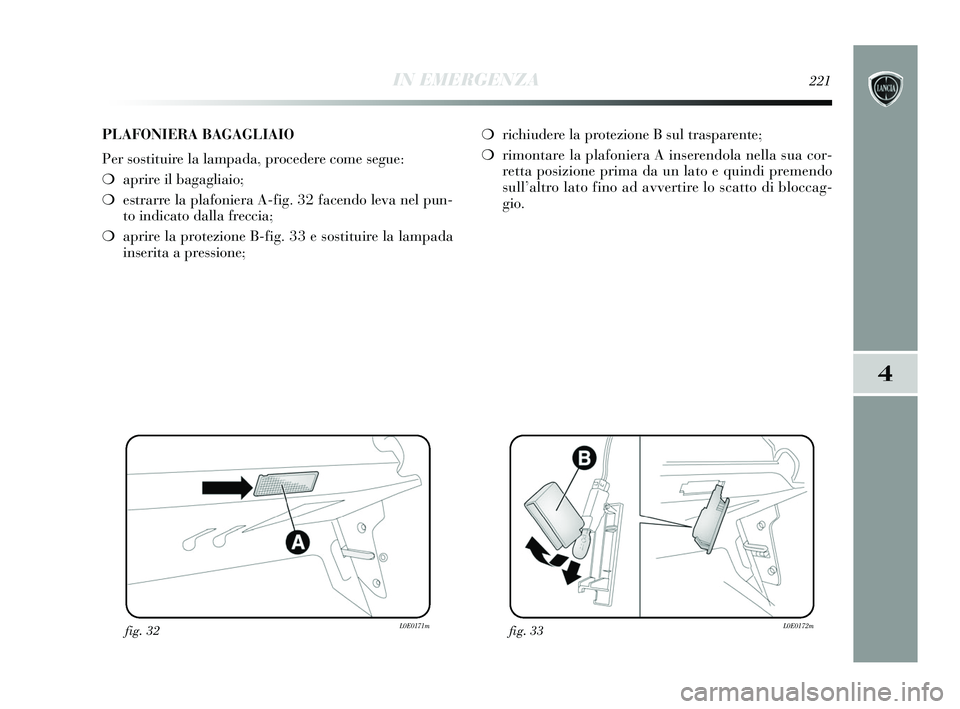

PLAFONIERA BAGAGLIAIO
Per sostituire la lampada, procedere come segue:
❍aprire il bagagliaio;
❍ estrarre la plafoniera A-fig. 32 facendo leva nel pun-
to indicato dalla freccia;
❍ aprire la protezione B-fig. 33 e sostituire la lampada
inserita a pressione; ❍
richiudere la protezione B sul trasparente;
❍ rimontare la plafoniera A inserendola nella sua cor-
retta posizione prima da un lato e quindi premendo
sull’altro lato fino ad avvertire lo scatto di bloccag-
gio.
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 221

222IN EMERGENZA
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

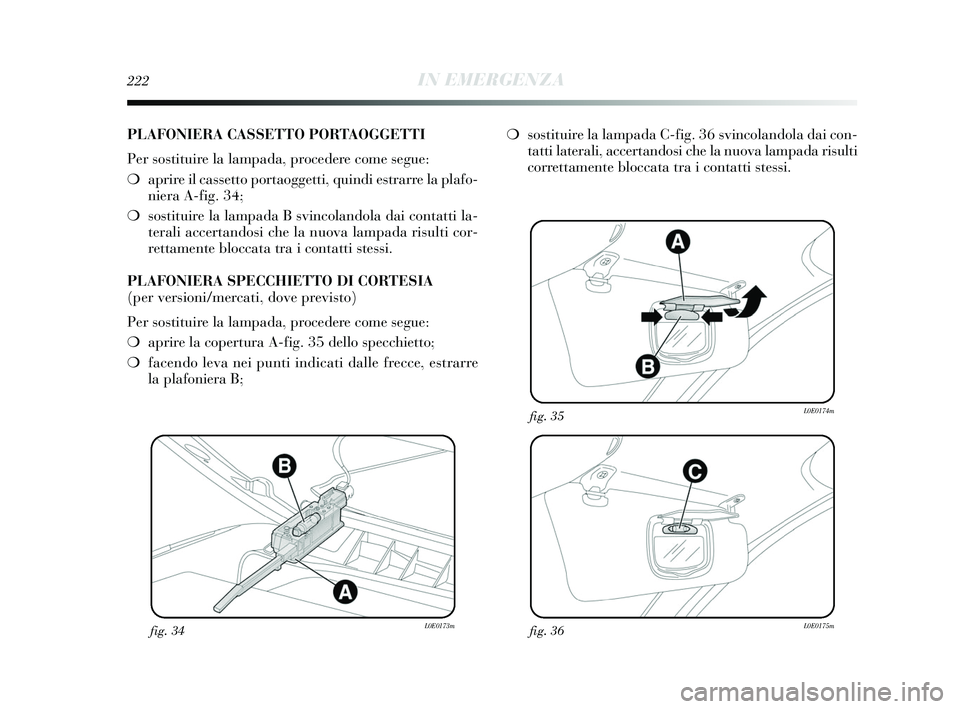

PLAFONIERA CASSETTO PORTAOGGETTI
Per sostituire la lampada, procedere come segue:
❍aprire il cassetto portaoggetti, quindi estrarre la plafo-
niera A-fig. 34;
❍ sostituire la lampada B svincolandola dai contatti la-
terali accertandosi che la nuova lampada risulti cor-
rettamente bloccata tra i contatti stessi.
PLAFONIERA SPECCHIETTO DI CORTESIA
(per versioni/mercati, dove previsto)
Per sostituire la lampada, procedere come segue:
❍ aprire la copertura A-fig. 35 dello specchietto;
❍ facendo leva nei punti indicati dalle frecce, estrarre
la plafoniera B; ❍
sostituire la lampada C-fig. 36 svincolandola dai con-
tatti laterali, accertandosi che la nuova lampada risulti
correttamente bloccata tra i contatti stessi.
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 222

IN EMERGENZA223
4

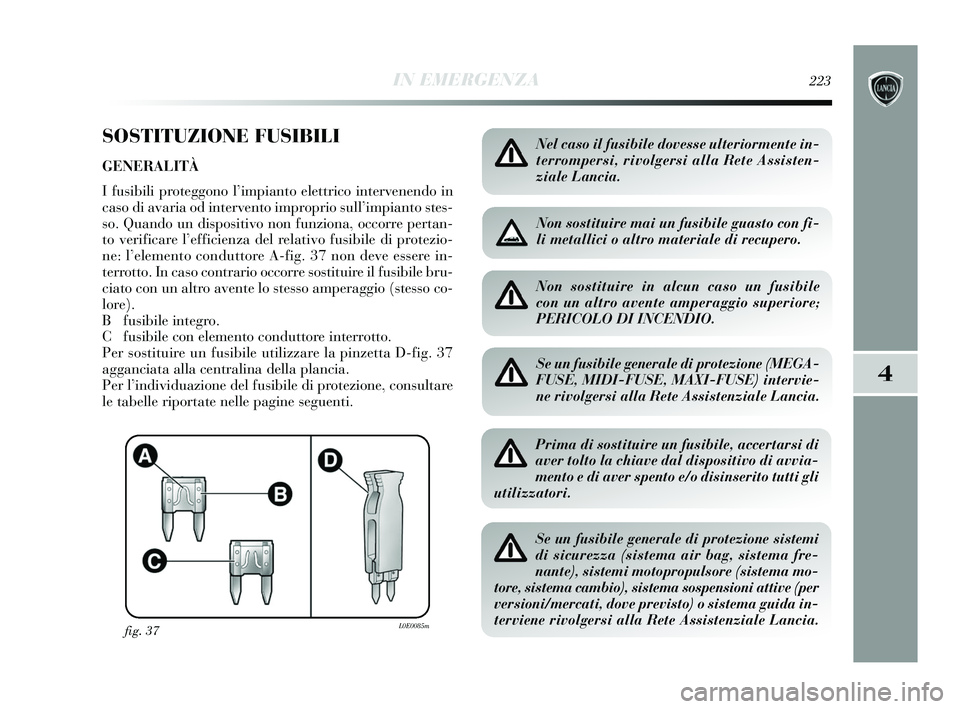

SOSTITUZIONE FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico intervenendo in
caso di avaria od intervento improprio sull’impianto stes-
so. Quando un dispositivo non funziona, occorre pertan-
to verificare l’efficienza del relativo fusibile di protezio-
ne: l’elemento conduttore A-fig. 37 non deve essere in-
terrotto. In caso contrario occorre sostituire il fusibile bru-
ciato con un altro avente lo stesso amperaggio (stesso co-
lore).
B fusibile integro.
C fusibile con elemento conduttore interrotto.
Per sostituire un fusibile utilizzare la pinzetta D-fig. 37
agganciata alla centralina della plancia.
Per l’individuazione del fusibile di protezione, consultare
le tabelle riportate nelle pagine seguenti.
fig. 37L0E0085m
Nel caso il fusibile dovesse ulteriormente in-
terrompersi, rivolgersi alla Rete Assisten-
ziale Lancia.
Non sostituire mai un fusibile guasto con fi-
li metallici o altro materiale di recupero.
Non sostituire in alcun caso un fusibile
con un altro avente amperaggio superiore;
PERICOLO DI INCENDIO.
Se un fusibile generale di protezione (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) intervie-
ne rivolgersi alla Rete Assistenziale Lancia.
Prima di sostituire un fusibile, accertarsi di
aver tolto la chiave dal dispositivo di avvia-
mento e di aver spento e/o disinserito tutti gli
utilizzatori.
Se un fusibile generale di protezione sistemi
di sicurezza (sistema air bag, sistema fre-
nante), sistemi motopropulsore (sistema mo-
tore, sistema cambio), sistema sospensioni attive (per
versioni/mercati, dove previsto) o sistema guida in-
terviene rivolgersi alla Rete Assistenziale Lancia.
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 223

224IN EMERGENZA

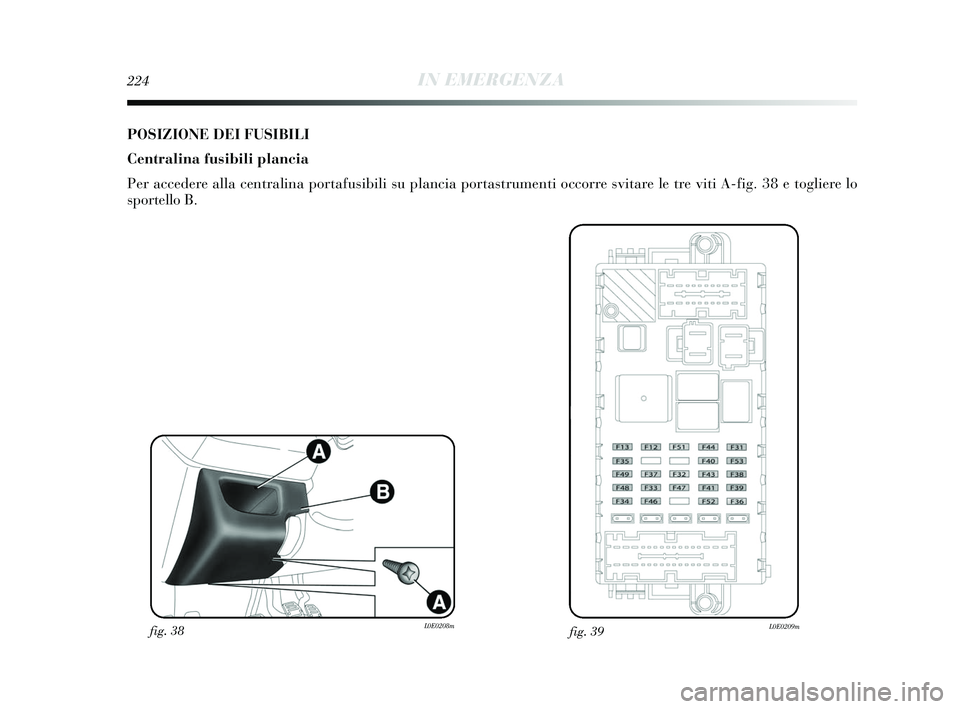

POSIZIONE DEI FUSIBILI
Centralina fusibili plancia
Per accedere alla centralina portafusibili su plancia portastrumenti occorre svitare le tre viti A-fig. 38 e togliere lo
sportello B.
fig. 38L0E0208mfig. 39L0E0209m
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 224

IN EMERGENZA225
4

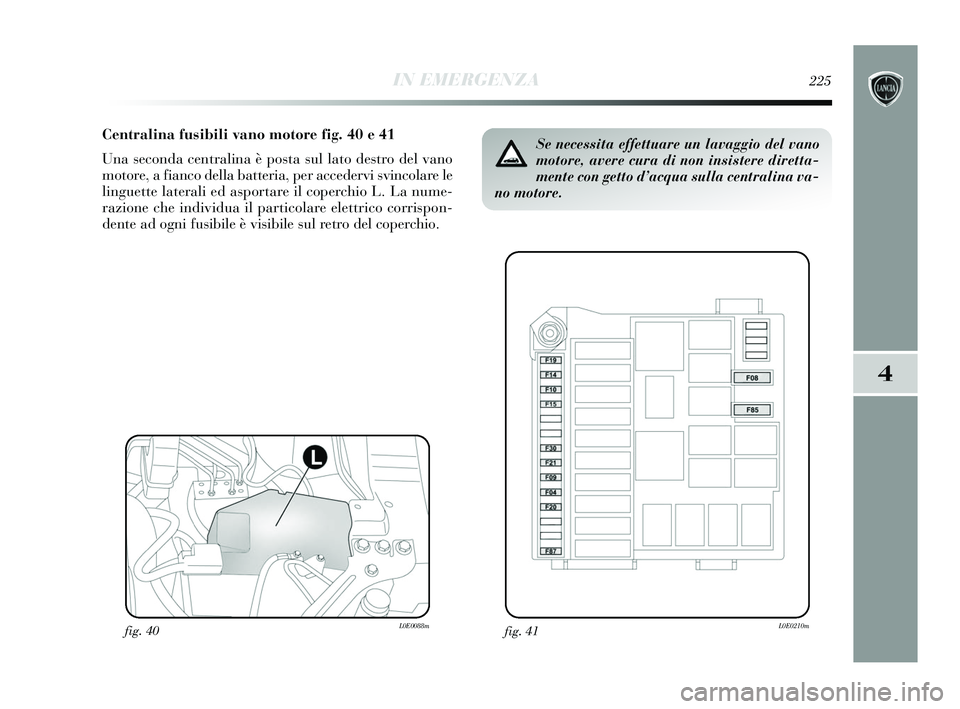

Centralina fusibili vano motore fig. 40 e 41
Una seconda centralina è posta sul lato destro del vano
motore, a fianco della batteria, per accedervi svincolare le
linguette laterali ed asportare il coperchio L. La nume-
razione che individua il particolare elettrico corrispon-
dente ad ogni fusibile è visibile sul retro del coperchio.
fig. 40L0E0088m
Se necessita effettuare un lavaggio del vano
motore, avere cura di non insistere diretta-
mente con getto d’acqua sulla centralina va-
no motore.
fig. 41L0E0210m
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 225

226IN EMERGENZA

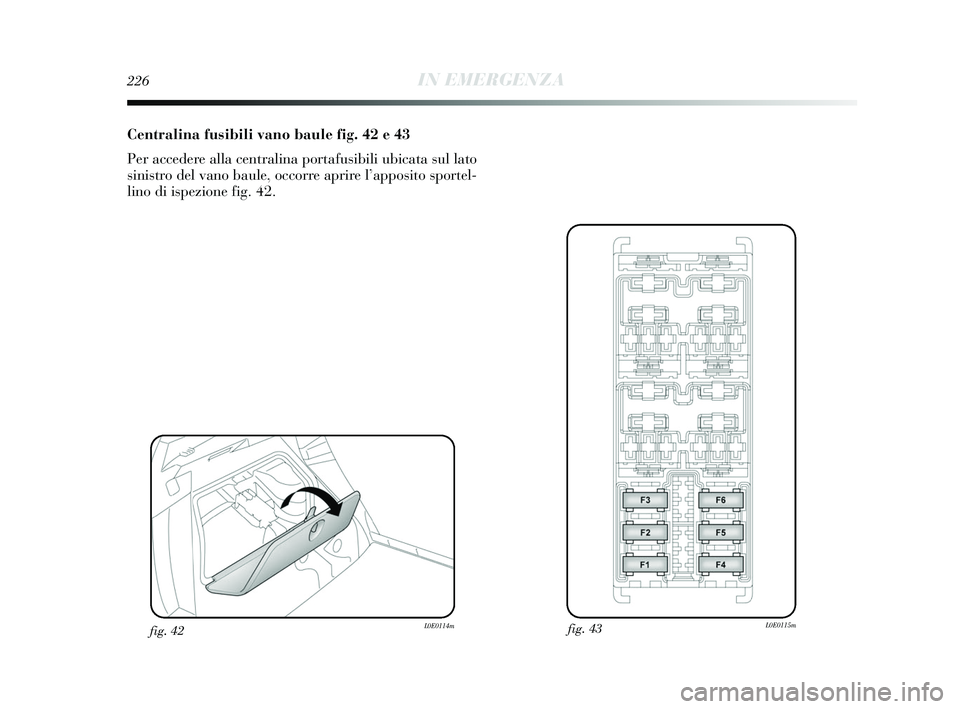

Centralina fusibili vano baule fig. 42 e 43
Per accedere alla centralina portafusibili ubicata sul lato
sinistro del vano baule, occorre aprire l’apposito sportel-
lino di ispezione fig. 42.
fig. 43L0E0115mfig. 42L0E0114m
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 226

IN EMERGENZA227
4
F12
F12
F13
F13
F31
F33
F34
F35
F36
F37
F38
F39
F40
F417,515
7,5 15 5
20
20 5
20
7,5 10
10
30
7,539
39
39
39
39
39
39
39
39
39
39
39
39
39

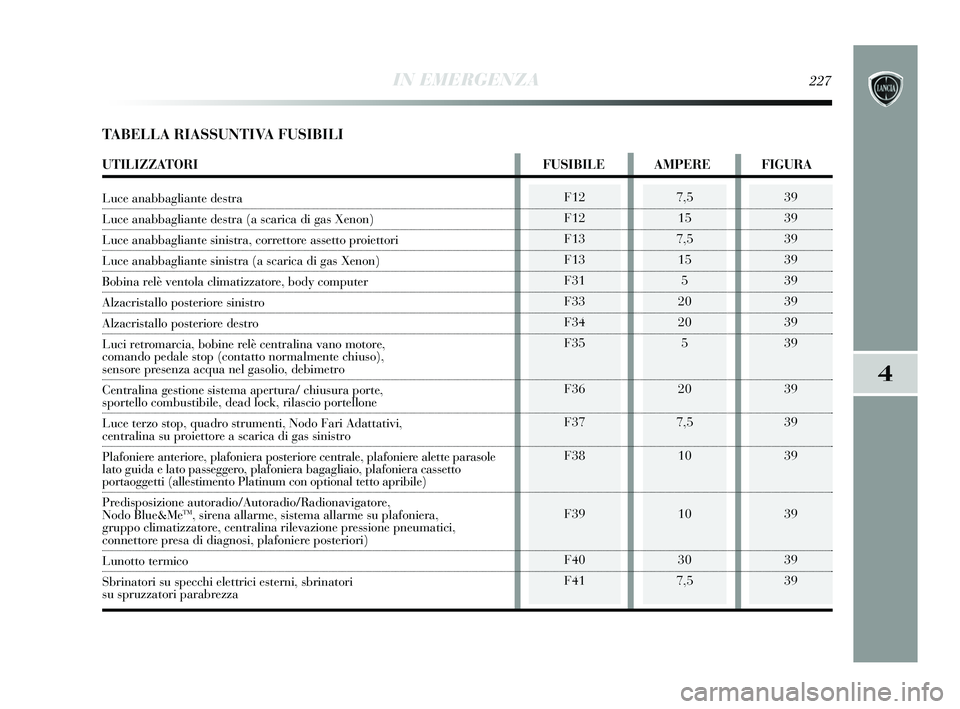

TABELLA RIASSUNTIVA FUSIBILI
UTILIZZATORI FUSIBILE AMPERE FIGURA
Luce anabbagliante destra
Luce anabbagliante destra (a scarica di gas Xenon)
Luce anabbagliante sinistra, correttore assetto proiettori
Luce anabbagliante sinistra (a scarica di gas Xenon)
Bobina relè ventola climatizzatore, body computer
Alzacristallo posteriore sinistro
Alzacristallo posteriore destro
Luci retromarcia, bobine relè centralina vano motore,
comando pedale stop (contatto normalmente chiuso),
sensore presenza acqua nel gasolio, debimetro
Centralina gestione sistema apertura/ chiusura porte,
sportello combustibile, dead lock, rilascio portellone
Luce terzo stop, quadro strumenti, Nodo Fari Adattativi,
centralina su proiettore a scarica di gas sinistro
Plafoniere anteriore, plafoniera posteriore centrale, plafoniere alette parasole
lato guida e lato passeggero, plafoniera bagagliaio, plafoniera cassetto
portaoggetti (allestimento Platinum con optional tetto apribile)
Predisposizione autoradio/Autoradio/Radionavigatore,
Nodo Blue&Me
TM, sirena allarme, sistema allarme su plafoniera,
gruppo climatizzatore, centralina rilevazione pressione pneumatici,
connettore presa di diagnosi, plafoniere posteriori)
Lunotto termico
Sbrinatori su specchi elettrici esterni, sbrinatori
su spruzzatori parabrezza
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 227

39
39
39
39
39
39
39
39
39
228IN EMERGENZA
F43
F44
F46
F47
F48
F49
F51
F52
F5330
15
20
20
205
5/7,5 (*)
15
7,5

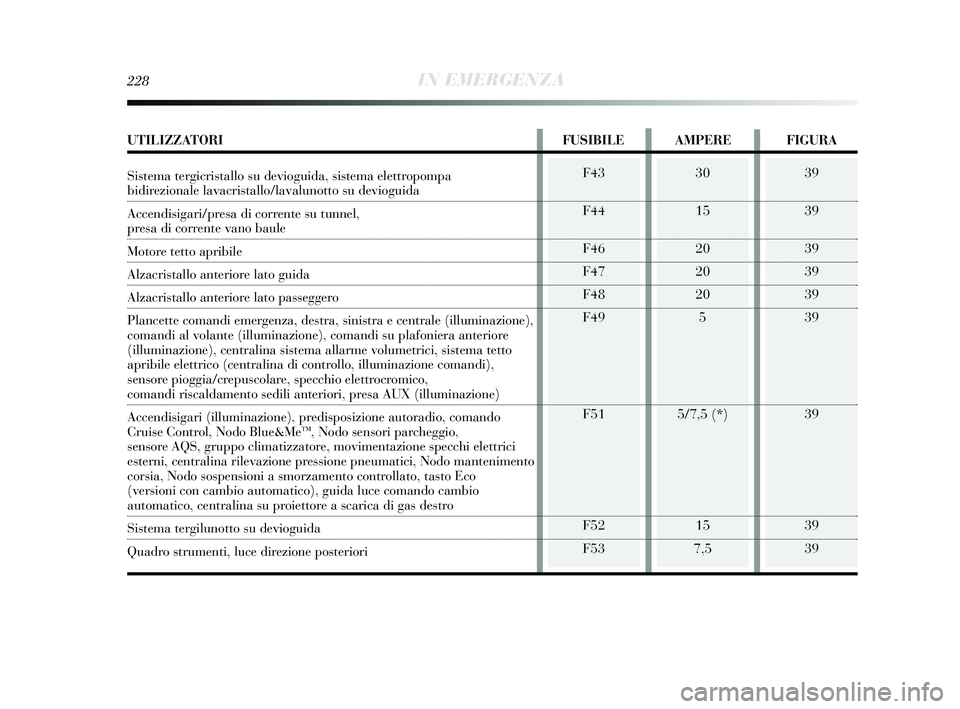

UTILIZZATORI FUSIBILE AMPERE FIGURA
Sistema tergicristallo su devioguida, sistema elettropompa
bidirezionale lavacristallo/lavalunotto su devioguida
Accendisigari/presa di corrente su tunnel,
presa di corrente vano baule
Motore tetto apribile
Alzacristallo anteriore lato guida
Alzacristallo anteriore lato passeggero
Plancette comandi emergenza, destra, sinistra e centrale (illuminazione),
comandi al volante (illuminazione), comandi su plafoniera anteriore
(illuminazione), centralina sistema allarme volumetrici, sistema tetto\

apribile elettrico (centralina di controllo, illuminazione comandi),
sensore pioggia/crepuscolare, specchio elettrocromico,
comandi riscaldamento sedili anteriori, presa AUX (illuminazione)
Accendisigari (illuminazione), predisposizione autoradio, comando
Cruise Control, Nodo Blue&Me
TM, Nodo sensori parcheggio,
sensore AQS, gruppo climatizzatore, movimentazione specchi elettrici
esterni, centralina rilevazione pressione pneumatici, Nodo mantenimento
corsia, Nodo sospensioni a smorzamento controllato, tasto Eco
(versioni con cambio automatico), guida luce comando cambio
automatico, centralina su proiettore a scarica di gas destro
Sistema tergilunotto su devioguida
Quadro strumenti, luce direzione posteriori
195-232 Delta IT 1ed 19/02/14 10.45 Pagina 228
